Кардан ваз 2107 размеры

Проверка состояния крестовины

Автомобиль надо загнать на смотровую яму или на подъемник. Стоит помнить о технике безопасности! Машину обязательно нужно ставить на ручник перед началом всех работ.

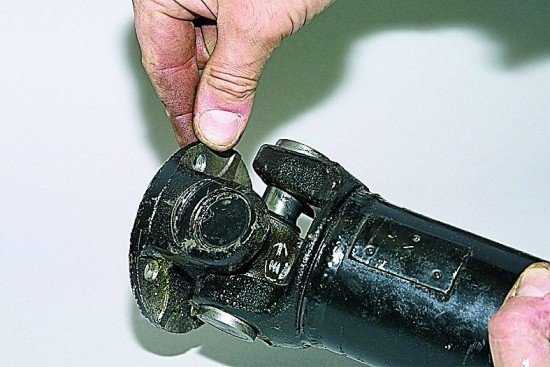

Для диагностики крестовины, вам необходимо удерживать одной рукой фланец редуктора, а второй – сам карданный вал.Сделайте повороты во все стороны, не должно быть люфта и характерных щелчков. Если какая-то неисправность обнаружена, значит требуется замена крестовины.

Также могут послужить для ее замены, следующие причины:

• разрушение или деформация крестовины;
• при движении на скорости происходит вибрация;
• характерные щелчки при трогании с места, в области карданного вала.

Эластичная муфта карданного вала ВАЗ 2107

Карданный вал ВАЗ 2107 состоит из двух частей (передней и задней), соединённых между собой шарнирной муфтой (крестовиной). Такая конструкция позволяет в процессе движения избежать нагрузок на вал, когда кузов и ходовая часть автомобиля начинают «играть».

Кардан ВАЗ 2107 состоит из переднего и заднего валов, соединенных крестовиной

Конец заднего вала соединён с редуктором моста, а конец переднего — с валом коробки переключения передач. Соединение с КПП осуществляется через эластичную муфту, которая представляет собой своего рода буфер для нивелирования ударных и динамических нагрузок, приходящихся на карданный вал и вал КПП.

Эластичная муфта выполняет функцию буффера, сглаживая динамические нагрузки

Расположение эластичной муфты

Эластичная муфта расположена в передней нижней части автомобиля с тыльной стороны КПП. Её можно увидеть, если снять защиту двигателя и забраться под машину. Муфта легко узнаваема благодаря своей шестигранной форме.

Муфта расположена с тыльной стороны КПП в нижней передней части автомобиля

Конструкция муфты

Основу муфты составляет подушка, выполненная из особо прочной резины. По её окружности расположены шесть вплавленных в резину стальных втулок, через которые проходят болты соединения фланцев кардана и вторичного вала КПП. В комплект муфты входит также специальный стягивающий хомут, который надевается на неё при установке или демонтаже.

Эластичная муфта состоит из резиновой основы и шести стальных втулок, расположенных по окружности

Диагностика неисправностей эластичной муфты

Муфта может выйти из строя в результате:

• износа металлических втулок;
• износа корпуса;
• разрыва корпуса.

В каждом из этих случаев неисправность проявится в виде вибрации кузова и посторонних звуков, доносящихся со стороны КПП.

Проверить состояние муфты можно только путём её осмотра и оценки размера люфта между фланцами валов КПП и кардана. Делается это следующим образом.

1. Автомобиль загоняется на эстакаду или смотровую яму;
2. Снимается защита двигателя;
3. Осматривается корпус муфты и оценивается состояние болтового соединения.
4. Путём расшатывания кардана определяется наличие или отсутствие люфта.

Если на корпусе муфты обнаружены следы износа или механические повреждения (корпус частично или полностью разорван), деталь нужно заменить. Небольшой люфт (при условии целостности корпуса) устраняется затягиванием гаек соединительных болтов. Если же люфт большой, эластичную муфту придётся менять на новую.

Критерии выбора новой муфты

Муфты карданного вала для ВАЗ 2107 в России выпускаются под каталожными номерами 2101–2202120 и 2101–2202120Р. Розничная цена детали в зависимости от производителя составляет от 400 до 600 рублей.

Таблица: технические характеристики эластичной муфты карданного вала ВАЗ 2107

Характеристики	Показатели
Длина, мм	140
Ширина, мм	140
Высота	35
Вес, г	780
Жёсткость при изгибе, Нм/град	3,14
Жёсткость при кручении, Нм/град	22,5
Жёсткость при смещении по оси, Н/мм	98
Разрушающая нагрузка (не менее), Н	4116
Циклическая долговечность, циклов	не менее 700000

Сборка крестовины ВАЗ 2107

Приступаем к установке новой запчасти для этого с крестовины с двух противоположных сторон снимаем игольчатые подшипники.

Так же обратите особое внимание есть ли в подшипниках смазка если нет то можно немного положить. Смазка для крестовин кардана, как правило идет специальная («Фиол-2У»).

Если вы приобрели крестовину с тавотницей или как ее еще называют пресс-масленка то можно произвести смазку и после установки с помочь специального шприца.

Если вы приобрели крестовину с тавотницей или как ее еще называют пресс-масленка то можно произвести смазку и после установки с помочь специального шприца.

Внимание! При сборке деталей карданного вала не забывайте про метки которые вы наносили они должны совпадать.

Вставляем саму крестовину в проушины карданного вала, после чего чашечки подшипника аккуратно вставляем, что бы не высыпались иголочки подшипника.

Вставив подшипник его нужно посадить на свое место, так что бы можно было вставить стопорное колечко. Проделываем все тоже самое с разных сторон.

После того, как сборка крестовины ВАЗ 2107 завершена приступаем к  установке карданного вала на автомобиль и хорошенько затягиваем болты, на этом замена крестовины ВАЗ 2107 закончена, а даже точнее говоря и весь ремонт можно считать завершенным.

После того, как вы выполнили проверку технического состояния карданного вала на автомобиле ваз 2105 и выявили определенные неисправности, можно приступать к его снятию, с целью проведения последующего ремонта. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Установите автомобиль на смотровую яму, эстакаду или подъемники. После чего переведите рычаг переключение скоростей в нейтральное положение. Далее вывесите заднее колесо.

• На автомобиле с инжекторным двигателем предварительно необходимо снять теплозащитный экран, расположенный над каталитическим нейтрализатором. Для этого отворачиваем гайки его крепления к шпилькам кузова и снимаем, аккуратно выведя из пространства над выхлопной трубой.
• Далее с помощью керна сделайте метку на фланце ведущей шестерни редуктора заднего моста относительно вилки карданной передачи. Чтобы при последующей сборке кардан установить в идентичное положение.

• После чего очистите от грязи поверхность гаек крепления вилки кардана и обработайте их проникающей смазкой, чтобы они лучше откручивались.
• Зафиксируйте вал от проворачивания с помощью большой плоской отвертки, при этом отвертку вставляйте в том место, чтобы ее стержень так же прижимал головку болта, тем самым фиксируя его от прокручивания.
• Рожковым ключом на тринадцать откручиваем все гайки крепления болтов и снимаем их.
• Подвяжите карданный вал проволкой к кузову, чтобы при последующем демонтаже опор он не провисал.
• Далее в передней части шлицевого соединения с эластичной муфтой, плоской отверткой разгибаем усики обоймы сальника.

• Теперь сдвиньте обойму по валу.
• Отверните гайки крепления промежуточной опоры кардана к кузову автомобиля.
• Теперь можно снимать кардан по направлению к заднему мосту, выведя его из зацепления с эластичной муфтой и предварительно отвязав удерживающую подвязку.

На этом ремонтные работы по снятию карданного вала на автомобиле ваз 2105 завершены. Произведите необходимый ремонт, после чего установку выполните в обратной последовательности.

Источники

• http://vaz-russia.ru/remont/remont-kardannogo-vala-na-vaz-2101-vaz-2107.html
• http://remontavtovaz.ru/vaz-2107/zamena-krestoviny-kardannogo-vala-vaz-2107.html
• http://remont-vaz2106.ru/vaz-2105-kak-snyat-kardannyj-val

Замена крестовины ВАЗ 2107

Для облегчения разборки карданной передачи следует предварительно очистить детали металлической щеткой и обработать места сопряжения керосином или WD-40.

Перед разборкой кардана его следует расположить на ровной поверхности в хорошо освещенном месте. Замена крестовины ВАЗ 2107 начинается со снятия стопорных колец при помощи съемника.

Перед демонтажем крестовины ее следует обстучать молотком через деревянную прокладку и обработать WD-40.

Крестовину снимают, последовательно отбивая молотком ее чаши и вынимая их из отверстий вилок. После того, как крестовина снята, необходимо тщательно очистить ее посадочные места и канавки для установки стопорных колец.

Установка детали начинается с демонтажа ее чаш, которые последовательно устанавливают в посадочные места на вилках кардана, одновременно надеваясь на крестовину.

Металл чаш крестовины очень твердый, но хрупкий. Поэтому забивать их в посадочные места следует очень аккуратно. После того, как чаша заняла свое место, ее необходимо зафиксировать стопорным кольцом.

Внимание: стопорные кольца могут поставляться разной толщины. Если толщина кольца не подходит к ширине посадочного паза, необходимо приобрести кольца нужной толщины и установить их. Иначе кольца вылетят со своих мест во время эксплуатации машины и карданная передача выйдет из строя

Когда чашки крестовины установлены и зафиксированы стопорными кольцами, можно приступать к установке узла на место. Но перед этим необходимо проверить состояние эластичной муфты и подвесного подшипника, что не пришлось вскоре вернуться к трудоемко работе по снятию и установке карданного вала

Иначе кольца вылетят со своих мест во время эксплуатации машины и карданная передача выйдет из строя. Когда чашки крестовины установлены и зафиксированы стопорными кольцами, можно приступать к установке узла на место. Но перед этим необходимо проверить состояние эластичной муфты и подвесного подшипника, что не пришлось вскоре вернуться к трудоемко работе по снятию и установке карданного вала.

Установка кардана производится в последовательности, обратной снятию. Шлицевой узел должен соединяться без усилий, перед сборкой необходимо смазать его.

Трансмиссия ВАЗ

Передача крутящего момента от коробки передач к главной передаче осуществляется карданной передачей, которая дает возможность передавать крутящий момент под постоянно изменяющимся углом (вследствие эластичной подвески заднего моста).

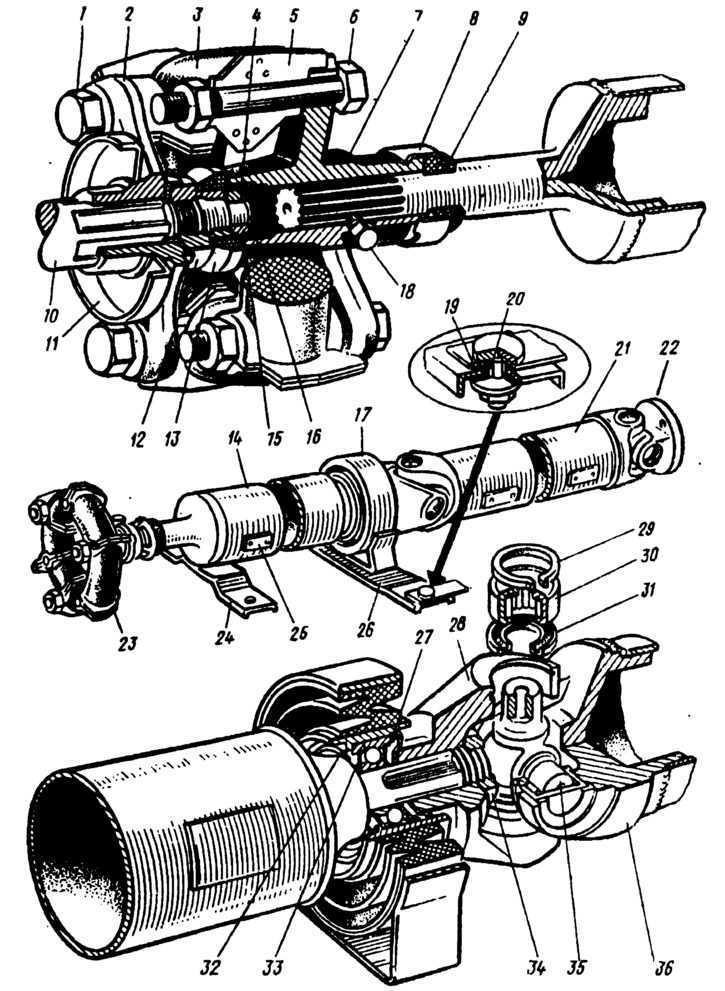

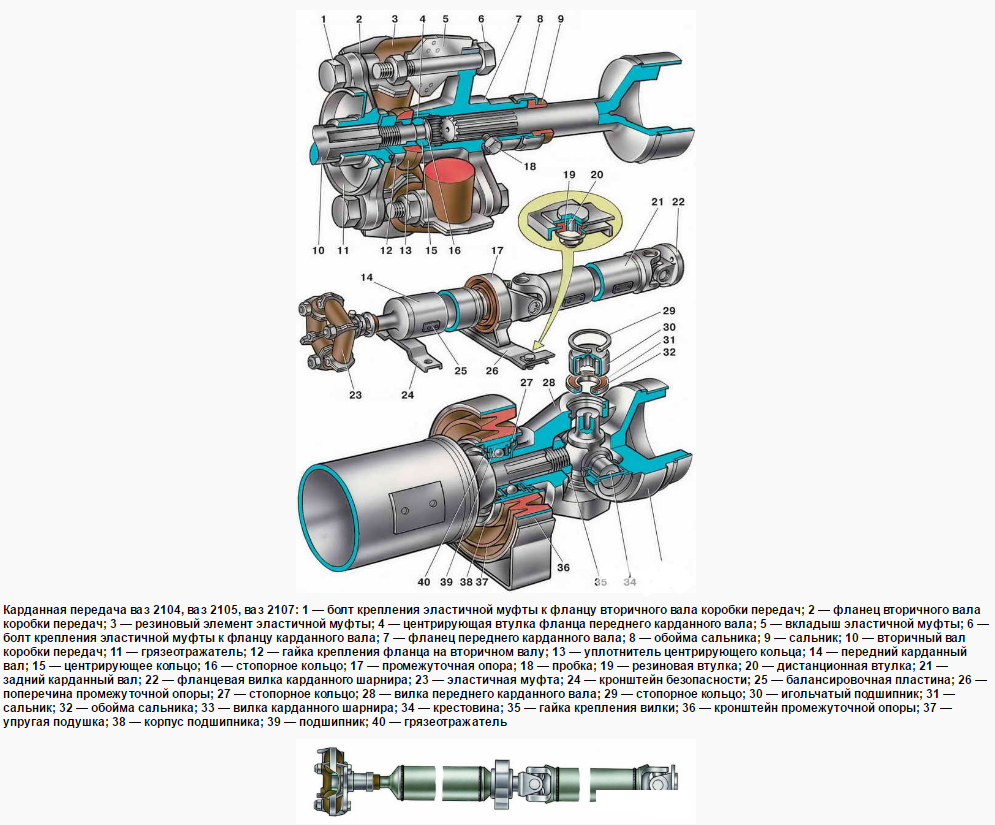

Карданная передача состоит из переднего 14 и заднего 21 карданных валов, промежуточной опоры 17, эластичной муфты 23 и двух карданных шарниров. Задний шарнир через вилку 22 соединяется с фланцем ведущей шестерни главной передачи.

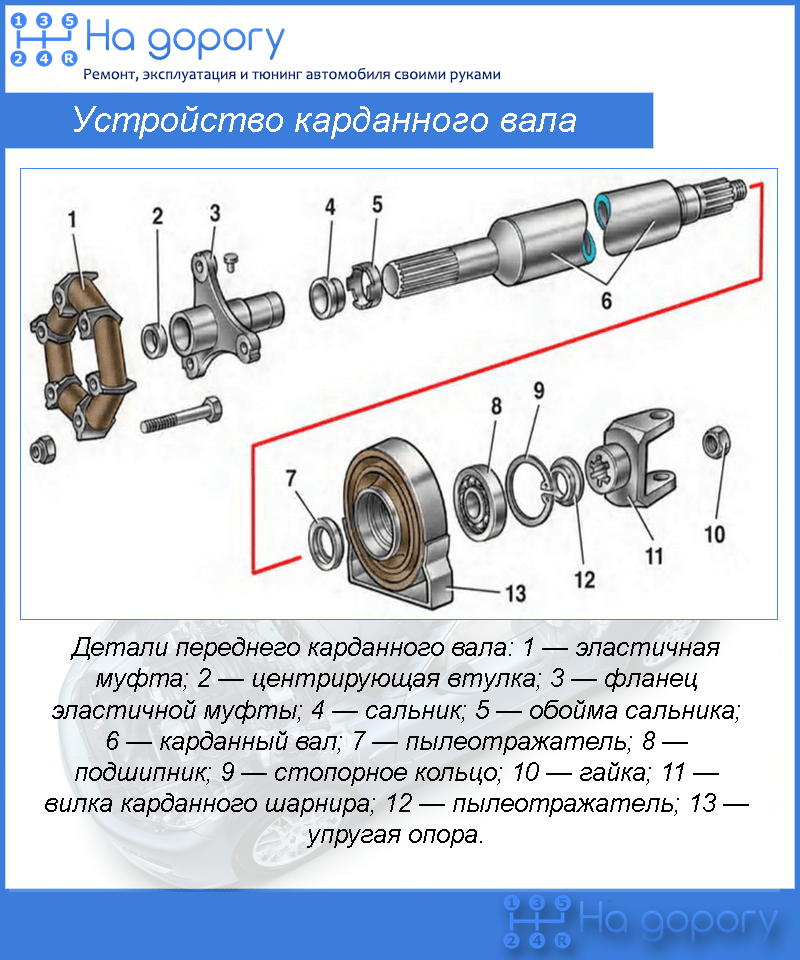

Передний карданный вал. Изготовлен из тонкостенной стальной трубы, к обоим концам которой приварены шлицевые наконечники. На шлицах переднего наконечника расположен фланец 7, который через резиновую эластичную муфту соединяется с фланцем 2 вторичного вала 10 коробки передач болтами 6. Соосность соединяемых валов обеспечивают центрирующее кольцо 15, напрессованное на конец вторичного вала коробки передач, и центрирующая втулка 4, запрессованная во фланец 7. Кольцо 15 фиксируется на валу стопорным кольцом 16.

Шлицевое соединение смазывается через отверстие, закрываемое пробкой 18. Смазывающий материал удерживается резиновым сальником 9, который помещен в стальной обойме 8, а с другой стороны — уплотнителем 13, надетым на гайку 12. Задний шлицевый наконечник вала 14 опирается на шариковый подшипник 33 промежуточной опоры. На шлицах наконечника гайкой 34 закреплена вилка 28 промежуточного карданного шарнира.

Задний карданный вал. Изготовлен из тонкостенной трубы, по концам которой приварены вилки карданных шарниров.

Промежуточная опора. Поглощает вибрации карданной передачи. Она состоит из кронштейна, закрепленного на поперечине 26 болтами с гайками. Поперечина в свою очередь крепится гайками на болтах, приваренных к кузову. На болты крепления поперечины устанавливаются стальные распорные втулки 20 и резиновые изолирующие втулки 19, поджимаемые шайбами. В кронштейне расположена резиновая подушка, которая привулканизирована к поверхностям кронштейна и корпуса подшипника.

В корпусе подшипника расположен радиальный шариковый подшипник 33 с уплотнителями, который фиксируется в корпусе стопорным кольцом 27. Пылеотражатели 32, установленные с обеих сторон подшипника, защищают подшипник от грязи.

В подшипник во время сборки закладывается смазывающий материал Литол-24 и при эксплуатации не пополняется.

Эластичная муфта. Поглощает шум и вибрации карданной передачи. Она выполнена из шести резиновых элементов 3, между которыми размещены металлические вкладыши 5 с отверстиями для болтов 1 и 6. На вкладышах имеется шесть выступов, из которых три заходят в пазы фланца вторичного вала коробки передач, а остальные — в пазы фланца эластичной муфты. Этим обеспечивается центрирование эластичной муфты на фланцах.

Карданный шарнир. Состоит из двух закрепленных на валах вилок 28 и 36 и крестовины 35, которая соединяет вилки между собой. На полые шины крестовины надеты корпуса игольчатых подшипников 30. Подшипник крестовины уплотнен сальником, расположенным в металлической обойме 31. Игольчатые подшипники в сборе фиксируются в отверстиях вилок стопорными кольцами 29, которые по толщине делятся на пять размеров. Каждому размеру кольца соответствует определенный цвет: 1,62 — желтый; 1,59 — черный; 1,56 — синий; 1,53 — темно-коричневый; 1,50 — неокрашенное. Подбором стопорного кольца той или иной толщины обеспечивается осевой зазор крестовины в пределах 0,01-0,04 мм.

С 1988 г. на части автомобилей, а в дальнейшем на все автомобили устанавливается карданная передача с шарнирами повышенной долговечности. Она внешне отличается увеличенной толщиной вилок по месту установки игольчатых подшипников, отсутствием металлических обойм под сальники крестовины и более резким переходом трубы переднего карданного вала в шлицевый наконечник (примерно под углом 90°). Карданные шарниры имеют улучшенное уплотнение игольчатых подшипников. Это достигается применением сальников 2 радиально-торцового уплотнения. Корпуса игольчатых подшипников отштампованы из листовой стали в отличие от точеных из прутковой стали в ранее применяемой карданной передаче.

Новые и ранее выпускаемые крестовины карданных шарниров взаимозаменяемы. Но устанавливать новые крестовины (ВАЗ-2105) в вилки старых карданных валов (ВАЗ 2103-06) нежелательно, так как в этих вилках уменьшается жесткость штампованных корпусов игольчатых подшипников.

В связи с изменением размеров вилок карданных шарниров изменена технология разборочно-сборочных работ новых карданных шарниров. Поэтому в тексте описывается технология ремонта как старых, так и новых шарниров.

В начало страницы

Карданный вал на ВАЗ 2107: устройство, замена, обслуживание

Карданной передачей называется соединение двух валов с помощью крестовины, которая способна передавать крутящий момент с одного вала на второй. Эта передача нужна там, где продольные оси двух валов не лежат на одной прямой, т.е. угол отличается от 180°.

В автомобилях с задним приводом, к которым относится все семейство классики ВАЗ, карданная передача передает всю работу двигателя, превращенную в крутящий момент, на задние, ведущие колеса. Именно потому, что под днищем автомобиля проложен кардан, в салоне посередине приподнят пол. В переднеприводных автомобилях такого возвышения салона нет.

Изменение угла получилось вовсе не потому, что кардан трудно проложить под днищем без перегибов. Как – нибудь инженеры бы справились. Дело в том, что высота задней подвески, и, значит, дифференциала, который принимает на себя момент вращения, постоянно «пляшет» из-за амортизации эластичной подвески.

Ясно, что карданная передача — это «трудовая лошадка» в автомобиле ВАЗ 2107, а крестовина, соединяющая валы – уязвимое место. Сегодня разговор пойдет именно об этом несложном, но очень ответственном узле. Ремонт карданного вала – дело тонкое, несмотря на кажущуюся простоту. Замена деталей требует тонких измерений.

Крестовина вала и кольца

1. Какие основные части имеет карданная передача автомобиля ВАЗ 2107?
2. Схема у ВАЗ 2107
3. Какие неисправности встречаются в этом соединении
4. Снятие вала с автомобиля ВАЗ 2107
5. Как можно долго сохранить кардан без ремонта и разбора?
6. Как правильно смазать кардан?

Какие основные части имеет карданная передача автомобиля ВАЗ 2107?

• Части, способные изменять угол и длину передачи – муфта (5), а также жесткие шарниры (9,7) и эластичный (3). Его называют муфтой. Роль муфты в том, что она уменьшает шумность соединения и выполняется угловая передача момента. Ремонт карданного вала требуется, если материал муфты потрескался и раскрошился. Проще говоря, нужна замена муфты.
• Карданная муфта состоит из резиновых деталей (30) в количестве 6 штук, между ними есть прокладки из металла (31). Эти детали намертво соединены в неразъемный блок, поэтому в случае выхода из строя самое правильное решение – замена муфты.
• Муфта помещается между фланцами (4,2). Они крепятся к ней болтами 35.
• Промежуточная опора (6), которая служит для снижения вибраций и разного рода биений.
• Передний вал ВАЗ 2107 (5) представляет собой трубу, на ней сваркой установлены шлицы. Спереди есть наконечник (40). На нем расположен один из фланцев муфты, а задний шлицевой конец расположен на подшипнике опоры (6). Сам подшипник хорошо изолирован уплотнителями от грязи. Ремонт карданного вала нужен, если шлицы стерлись.
• Подушка из резины (12), в которой находится подшипник, хорошо гасит вибрацию. На ней передний вал может немного смещаться.
• Промежуточная карданная опора крепится на кронштейн (15).
• Важным является кронштейн безопасности (27), который не позволяет валу вывалиться в том случае, если разрушится муфта. Если этого кронштейна не было, то машины переворачивались бы на полной скорости, и такие случаи раньше бывали. В таком случае ремонт карданного вала невозможен, нужна замена.
• Отличие заднего вала (8) от переднего «соседа» в том, что на концах у него есть вилка для шарнира.
• Собственно шарнир является важным элементом передачи, он состоит из пары вилок (23), одной крестовины (22) и на отдельном рисунке выше, подшипников игольчатой конфигурации (20) – их 4 шт., колец (19) и сальников (21). Подшипники запрессовываются с достаточно большой силой около 800 кг в вилочные отверстия. Они неразборные, в случае неисправности нужна замена.
• У крестовины существует нужный зазор, от 0,1 до 0,4 мм. Только в таких пределах крестовина правильно центрируется. Для правильной центровки есть кольца пяти размеров и пяти различных цветов. Ремонт карданного вала чаще всего состоит в коррекции этих зазоров, проводится замена колец.

Какие неисправности встречаются в этом соединении

Конечно, чаще всего выходят из строя самые нагружаемые элементы: карданная крестовина и подшипники. На это есть свои причины: отсутствие нужной смазки в подшипниках и брак при производстве крестовин. В СССР крестовины были страшным дефицитом: нет крестовины – неисправна передача – стоит автомобиль. Ремонт карданного вала стоил часто недельного семейного бюджета, а замена крестовины (точнее, необходимость ее) – приводила многих в уныние.

Установка

Итак:

• Вставляем стартер ВАЗ 2105 в посадочное место.
• Затем закрепляем его тремя крепежными болтами.
• После чего следует установить обратно щиток стартера.
• Теперь следующий шаг — подключение обратно всех необходимых проводов ко втягивающему реле.
• Далее установите обратно растяжки (на инжекторном автомобиле) или же установите корпус воздушного фильтра (на карбюраторном автомобиле).
• Подключите минусовую клемму обратно к аккумулятору и можно пробовать заводить свой любимый автомобиль.

Краткое заключение. Ремонт стартера своими руками — дело не сложное, но достаточно экономное. Цена на запчасти плюс цена за работу мастерам на ближайшей СТО — уже хорошие деньги. А так придется потратиться только на запчасти. Надеемся, что эта статья вам помогла. Следите за своим автомобилем, вовремя ремонтируйте и, когда вам будет очень нужно, он послужит вам верой и правдой!

Реле стартера вводит шестерню привода в зацепление с маховиком, приводя в действие основной агрегат. Аналогичным образом срабатывает реле включения стартера ВАЗ 2105. Зафиксирован механизм при помощи 3 болтов. Корпус данного агрегата и его крышка стянуты 2 болтами.

Почем опоры для семерки

Расходная запчасть, причем не только шаровые опоры ВАЗ 2107 цена которых интересна нам прежде всего, но и многое другое железо на классику имеет страшную популярность. Это связано и с конструктивными особенностями, и с ресурсом самого железа. Мы привели сравнительную таблицу шаровых опор для классики ВАЗа и для модерна, то есть переднеприводных моделей. Как видим, берут больше классику, потому что ресурс у нее меньше, а продавать выгоднее именно ее, поскольку комплект опор на 2107 — это 4 штуки, а на макферсоновские переднеприводные модели — только две. Отсюда и цены, и очередь из производителей. Вот инфографика.

Как бы там ни было, рынок рынком, а ездить в конечном итоге нам. Поэтому посмотрим на шаровую опору ВАЗ 2107 не как на товар, а как на необходимую деталь передней подвески.

Как снять и заменить

1. Автомобиль устанавливается на смотровую яму, под колёса подкладываются противооткатные башмаки.
2. До начала работы на карданный вал, крестовину и коробку передач мелом наносятся метки, показывающие положение деталей друг относительно друга. Это делается для облегчения обратной сборки.
3. После нанесения меток откручиваются 4 гайки, которыми вал крепится к фланцу моста. Затем откручиваются 2 гайки, удерживающие опору подвесного подшипника, и конец вала отсоединяется от коробки передач.
4. Из пазов карданного вала с помощью острых круглогубцев извлекаются стопорные кольца. Извлекаются они и из шарнирной вилки.

Стопорные кольца с крестовины снимаются круглогубцами

Крестовина выбивается обрезком трубки и молотком

Крестовина полностью освобождена от вилки

Устанавливается новая крестовина

Особенности механизма

Карданный вал осуществляет передачу крутящего момента, который создается двигателем автомобиля, на заднюю ось, в результате чего осуществляется вращение колес. Располагается он под днищем автомобиля ВАЗ-2107, собственно, поэтому можно обнаружить в салоне приподнятый пол.

Кардан на ВАЗ 2107 состоит из двух основных частей, которые соединяются между собой при помощи крестовины. Такая конструкция устройства необходима потому, что задняя подвеска постоянно «играет» при движении за счет амортизации. Устройство представляет собой пустотелую трубку, которая является «плечом», соединяющим двигатель с колесами. Несмотря на простоту изделия, вал, как и прочие детали авто, выходит из строя и требует проведения ремонта или замены.

Основные неисправности кардана

Основная неисправность карданного вала заключается в том, что из строя выходят такие элементы, как крестовина и подвесной подшипник. Именно эти детали являются наиболее нагруженными. Из строя крестовина и подшипник выходят по простой причине – отсутствие смазки. С течением времени требуется периодически проводить диагностику этих элементов с обязательной добавкой смазочных материалов. В редких случаях, неисправность кардана бывает связана с браком крестовины, в результате чего требуется ее замена.

https://youtube.com/watch?v=yViVuF1_nt4

Неисправности рассматриваемого механизма бывают следующие:

• выход из строя крестовин;
• разрушение подвесного подшипника;
• нарушение конфигурации(дисбаланс) вала;
• поломка фланцев, шлицев и муфт, что случается при сильных нагрузках;
• избыток влаги и грязи внутри крестовин.

При малейших признаках неисправности требуется провести диагностику механизма и устранить все вытекающие поломки. Определить неисправность можно по следующим признакам:

• появление стука при включении сцепления, что может говорить об изношенности шлицев или повреждении эластичной муфты;
• возникновение скрежета при движении автомобиля говорит об отсутствии смазки;
• появление вибрации при движении автомобиля, что свидетельствует о нарушении центровки изделия;
• стук при резком разгоне или торможении, что свидетельствует об износе крестовин.

  Что такое полуоси Ваз 2107, и как их заменить

Как осуществляется замена карданного вала ВАЗ 2107, разберем в следующем пункте.

Процесс снятия и замены кардана

Снятие механизма выполняется с целью проведения ремонтных работ или его замены на новое изделие

Зачастую сам карданный вал является неприхотливым устройством, но при этом важно периодически проверять состояние подшипника, шлицов и крестовин. Это те слабые места, на которые необходимо периодически обращать взор, и следить за их состоянием. Работы по демонтажу кардана осуществляются в следующем порядке:

Работы по демонтажу кардана осуществляются в следующем порядке:

Для начала необходимо зафиксировать автомобиль подложив под передние колеса упоры, а рычаг КПП расположить в положение “нейтраль”.
Далее домкратим заднюю часть автомобиля, подвесив при этом одно из ведущих колес.
Приступаем к разъединению устройства от крепления к дифференциалу. Для этого необходимо вывинтить 4 гайки крепления, после чего извлечь болты.
После вывинчивания крепления можно разъединить изделие от фланца дифференциала.
Остается вывинтить две гайки крепления поперечины, на которой закреплен подвесной подшипник. После вывинчивания можно демонтировать кардан с автомобиля ВАЗ 2107.
Деревянным молотком необходимо выбить(если требуется) вал из зацепления шлицами с эластичной муфтой.
После того, как будет произведен ремонт или замена вала, можно установить его на место. Процесс установки обратно пропорционален снятию

При установке изделия важно следить за тем, чтобы правильно поставить вал.

Добро пожаловать! Проверка кардана – по другому такую проверку принято называть «Дефектовка деталей карданной передачи», где слово «Дефектовка» означает определение причины неисправности какого-либо оборудования.

Примечание! Для дефектовки карданных валов вам понадобятся: Индикатор часового типа, а так же щетка и нутромер!

Когда нужно менять проверять кардан на исправность? Во-первых карданные валы необходимо проверять при появлении вибрации из зоны их нахождения. (Обычно такое происходит при деформации валов, вследствие наезда на большую кочку или ещё либо)

Во-вторых их нужно нужно проверять на исправность, при появлении различного из зоны их установки рода стуков. (Стуки особенно будут слышны при переключение передачи и при трогании с места)

Примечание! В основном стуки доносившиеся из зоны карданной передачи говорят об сильном износе крестовин или же об износе шлицев вала!

Установка крестовины ВАЗ

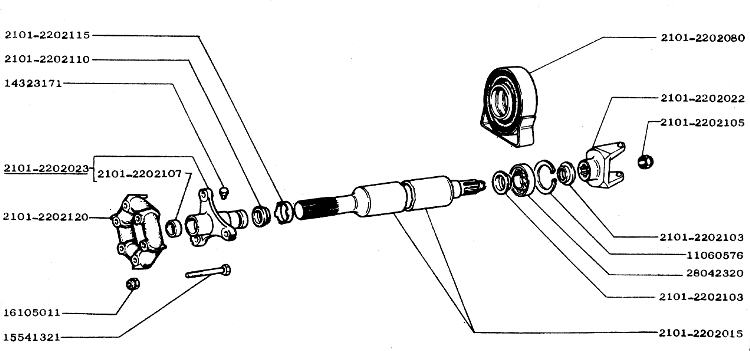

2101-2202110 Манжета 2101-2202115 Обойма манжеты 21211-2201015-01 Вал карданный задний 21211-2201023 Вилка фланцевая карданного вала 21211-2201047 Вилка скользящая карданного вала 21211-2202025 Подшипник качения (обзначение ГПЗ — СН192819НРС10) без крестовины 21211-2202029 Пресс-масленка 21211-2202034 Пресс-масленка 21211-2202043 Кольцо стопорное 1,45 мм 21211-2202044 Кольцо стопорное 1,48 мм 21211-2202045 Кольцо стопорное 1,52 мм 21211-2202046 Кольцо стопорное 1,56 мм 21211-2202047 Кольцо стопорное 1,60 мм 21211-2202048 Кольцо стопорное 1,64 мм 21211-2202049 Кольцо стопорное 1,67 мм 21211-2202050 Кольцо стопорное 1,40 мм 21211-2203015-01 Вал карданный передний

Правила замены стартера

Новое оборудование монтируется в обратном порядке

При установке большое внимание нужно уделить надежной фиксации провода питания реле стартера ВАЗ 21053. Сложным процессом считается разборка данного агрегата. Для этого потребуются ключи на «13» и на «10»

После отворота 3 винтов снимается реле стартера. Из корпуса детали вытаскиваются шток и пружина. Для последующей разборки стартера применяется крестообразная отвертка. С ее помощью отворачиваются винты и снимается крышка. Состояние щеток можно проверить после их демонтажа.

Для этого потребуются ключи на «13» и на «10». После отворота 3 винтов снимается реле стартера. Из корпуса детали вытаскиваются шток и пружина. Для последующей разборки стартера применяется крестообразная отвертка. С ее помощью отворачиваются винты и снимается крышка. Состояние щеток можно проверить после их демонтажа.

Следующий шаг заключается в демонтаже резинового уплотнителя и снятии регулировочной шайбы. Сборочный процесс предусматривает установку этого элемента на его место. Якорь снимается вместе с приводом. При снятии рычага нужно учесть, что шестерня должна свободно вращаться в определенную сторону. Изношенная деталь заменяется новой.

Источники

• http://masteravaza.ru/starter-2/vaz-2105-remont-startera-56
• http://expertvaz.ru/2105/rele-starter-vklyucheniya-remont.html

Как заменить крестовины карданного вала на ВАЗ 2101-ВАЗ 2107?

Примечание!
Если решили крестовины менять то и подвесной подшипник тоже рекомендуем отправить под замену, при его покупки смотрите за тем чтобы резина была у него эластичная (Не в коем случае не берите подшипник с твёрдой резиной), чтобы подшипник вращался без заеданий и без зацепов, если такой подшипник найдёте то его и приобретайте, как его поменять, читайте в статье под названием: «Замена подвесного подшипника на автомобиле»!

1. Сперва снять сам вал придётся с автомобиля, снять его не составит никакого труда но вот только перед тем как это сделать, обязательно промаркируйте его положение относительно редуктора и относительно коробки, потому что при обратной установке вала, он должен будет встать точно так же как и был установлен ранее, в противном случае балансировка у вала нарушится и когда машина заведется, будет сильная вибрация передаваться на кузов и будет происходить повышенный износ деталей карданного вала (А о том как его снять, было подробно описано в статье под названием: «»).

2. После того как карданный вал снят с машины, возьмите маркер или же кёрнер или с помощью них сделайте метки на вилках карданных шарниров (Если ранее они не были сделаны), теперь подденьте при помощи спец. щипцов все четыре стопорных кольца (см. фото ниже, рекомендуем перед тем как их поддевать запомнить хоть немного как кольца стояли, или ещё лучше сделать метки как это на маленьком фото показано, во время установки новых колец, их нужно будет установить примерно так же) и приступайте к снятию крестовины.

3. Для снятия Вам понадобятся головки или же спец. оправки для выпрессовывания подшипников крестовин и молоток, подложив что то под нижнюю часть (Чтобы вилки карданного вала на весу были) выбейте крестовину вместе с подшипником вниз и наклонив её, вытащите из отверстия в вилке, тем самым вилки разъединятся и вам останется выбить крестовину из последней вилки.

4. Из последней вилки выбить её будет сложнее, так же приложив головку и подложив что ни будь под низ (Чтобы вилка на весу была, смотрите фото ниже), попытайтесь её выбить сверху и наклонив крестовину, выньте её из нижнего отверстия как это на маленькой фотографии показано.

Примечание!
Другая крестовина которая располагается в том месте где кардан к редуктору цепляется, снимается точно так же, снимать крестовины вообще не бойтесь, они под замену, поэтому с ними можно делать что хочешь, выбивать, пилить и так далее, главное вилки не повредите карданных валов и тогда всё нормально будет!

5. Установка крестовин начинается с того, что с них нужно будет снять по две чашки и тогда крестовина станет намного компактней и с лёгкостью её можно будет засунуть в вилку, после засовывания эти чашки устанавливаются на своё место при помощи молотка из мягкого металла и прокладки, забивать чашки нужно до того, пока канавка не будет хорошо видна в которую стопорное кольцо устанавливается, когда всё завершите, то же самое проделайте с другими двумя чашками и установите ещё одну вилку (Главное всё по меткам сориентируйте) и кстати, при установке чашек и их снятии будьте аккуратны, потому что внутри них находятся шарики, которые нельзя рассыпать, так как их очень сложно будет засунуть обратно (см. маленькое фото).

Примечание!
Во время проведения всей работы, могут возникнуть такого рода проблемы: Не снимаются крестовины из-за того что они закисли (Заржавели), бороться с этим можно при помощи керосина, просто смочите им детали или чем то наподобие такой жидкости и потрите металлической щёткой это поможет и кстати, когда крестовины будут сняты, их посадочные места с помощью щётки зачистите, особенно те места куда стопорные кольца устанавливаются, это обязательно!

Дополнительный видео-ролик:
Наглядная инструкция по замене крестовин карданного вала, показана в видео-ролике который расположен чуть ниже:
