Вторичный
Находится он на одной оси с первичным. Вращается данный вал на трех подшипниках. Передний – роликового типа. Он расположен в торце первичного вала коробки ВАЗ-2107. Промежуточный – шарикового типа. Находится он в задней стенке картера трансмиссии. Задний (роликовый) монтируется в гнезде задней крышки КПП. Сверху он уплотняется сальником. Фланец эластичной муфты крепится на шлицевом конце вала. Также здесь имеются шестерни с набором синхронизаторов. Они выполнены в виде единого блока. Последний состоит из косозубых шестерен скоростей и венца синхронизатора с блокирующими кольцами.
Демонтаж КПП с автомобиля
В действительности произвести демонтаж коробки передач с ВАЗ-2105 – операция не очень сложная и ее вполне возможно сделать и самостоятельно, имея только базовый инструмент:
- Комплекты ключей (рожковых, накидных), головок с воротками, удлинителями;
- Отвертки;
- Ветоши;
- Средство WD-40;
- Деревянный брусок;
- Домкрат;
Снятие коробки обязательно выполняется на смотровой яме или эстакаде – по другому ее не демонтировать. Примечательно, что технология снятия идентична для всех модификаций этого автомобиля – с 5-ступенчатой коробкой или 4-скоростной, карбюраторной версии или ВАЗ-2105 инжектор.
Последовательность действий таковая:
А далее уже производится замена узла, его модернизирование или ремонт. В последних двух случаях выполняется разборка КПП ВАЗ-2105, замена изношенных элементов, добавление блока шестерен 5-й передачи и прочее.
Чтобы поставить КПП на место, следует выполнять описанные действия в обратной последовательности. При этом перед посадкой коробки рекомендуется смазать тонким слоем Литола шлицы первичного вала, чтобы легче зашли в ведомый диск.
При установке обратно, если КПП не становиться на место, нужно обратно ее сдвинуть обратно, провернуть вал и попытаться снова ее посадить. Возможно придется делать это несколько раз, чтобы шлицы вала совпали со шлицам в диске.
|
Видео — Ремонт коробки передач ВАЗ |
Досуг — тюнинг пятерки |
Для ремонта коробки передач ВАЗ 2107 потребуется клей, ударная отвертка, съемник, сальники первичного и вторичного валов, прокладки, динамометрический ключ.
Пошаговая инструкция
Водители, которые не хотят возиться со своим автомобилем пользуются услугами СТО. Процедура снятия коробки переключения передач может быть выполнена своими руками. Правда, для ее проведения понадобится помощник.
Что понадобится?
Для проведения работ с КПП автомобиль нужно загнать на смотровую яму, поднять с помощью подъемника или установить на эстакаду. Перед тем как начать процесс снятия КПП с ВАЗ 2109 необходимо слить из нее масло.
Для снятия коробки передач потребуется:
- набор ключей;
- монтировка;
- для слива масла емкость объемом около 5 литров.
Этапы
Процедура снятия коробки переключения передач на ВАЗ 2109 включает следующие этапы:
- Перед проведением работ автомобиль нужно обесточить — отсоединить минусовую клемму на аккумуляторе.
- Далее снимается защита с картера двигателя. Для этого откручиваются винты, с помощью которых она крепится к кузову.
- Провод «массы» нужно снять со шпильки путем открутив удерживающий его болт.
- Далее освобождаем трос привода сцепления путем ослабления гаек на наконечнике тросика привода сцепления. А затем снимаем его с рычага сцепления.
- Следующий этап — отсоединение от стартера колодки, подводящей питающие провода.
- Далее следует отвернуть гайку и снять силовой кабель, идущий к аккумулятору, со шпильки.
- Для отсоединения стартера от корзины сцепления откручиваются три крепежные гайки. Аккуратно потянув стартер на себя, необходимо извлечь его из-под капота.
- Для выполнения дальнейших работ нужно переместиться под автомобиль. Отсоединяется тяга привода переключения скоростей от наконечника шарнира путем ослабления затяжки хомута.
- Затем отсоединяется датчик заднего хода.
- Открутив крепежную гайку, отсоединяют трос от привода спидометра.
- Следующий этап — работа с растяжками. Снимать их не нужно, достаточно просто ослабить гайки их крепления к рычагам подвески.
- Затем, отворачиваются болты крепления кронштейна к кузову машины или гайка, благодаря которой крепятся растяжки к кронштейну, растяжки нужно развести в стороны, чтобы они не мешали.
- Далее вынимается шплинт гайки, с помощью которой крепится шаровая к поворотному рычагу и откручивается крепежная гайка шаровой.
- Теперь с помощью съемника выпрессовывают палец шарового шарнира из поворотного рычага стойки.
- Затем отсоединяются рулевые наконечники от поворотных кулачков.
- На следующем этапе, используя небольшую монтировку в качестве рычага, нужно упереться одним из ее концов в шарнир привода и вытолкнуть гранату из коробки.
- Сняв привод, на его место нужно установить техзаглушку, можно воспользоваться старой гранатой. Теперь можно приступать к снятию второго. Если не поставить заглушку и начать снимать второй привод, то могут сместиться шестерни дифференциала, находящиеся внутри коробки, которые потом будет сложно установить из-за того, что хвостовики гранат не смогут попасть на свои места.
- Далее откручиваются крепежные болты и снимается щиток. После этого следует ослабить винты и гайку, благодаря которым скреплены картер сцепления и блок цилиндров.
- На следующем шаге фиксируется двигатель в подвешенном состоянии. Это необходимо сделать, так как при снятии КПП ВАЗ 2109 отворачиваются крепежные болты опор силового агрегата. Для этого на передние крылья устанавливается надежный деревянный брус, на котором будет висеть двигатель. Предварительно на крылья следует настелить материал для защиты лакокрасочного покрытия, а под брус подложить опорные бруски из дерева в районе опор передних стоек.
- Далее с помощью прочной веревки или проволоки подвешивается двигатель. Подвешиваем двигатель Откручиваем крепеж левой опоры
- Отвернув гайку, следует вынуть болт левой опоры двигателя.
- Затем отворачивают крепленые гайки мотора к КПП и снимают опору.
- Далее необходимо окончательно отвернуть все крепежные элементы с другой стороны коробки передач. Затем следует снять коробку с автомобиля, потянув ее на себя. При этом нужно действовать аккуратно, чтобы не поломать корзину сцепления.
Процедура снятия своими руками завершен. Далее можно продолжать ремонтные работы.
Выполнять работы по демонтажу коробки переключения передач, может потребоваться как для выполнения ремонтных работ с шестернями приводов, так и для . В выполнении подобных процедур ничего сложного нет, однако выполнять их следует на подъёмнике, либо на яме, и лучше всего в компании с помощником.
Как отремонтировать КПП на ВАЗ 2107
На ВАЗ «старого» образца устанавливалась четырёхступенчатая коробка, на ВАЗ «нового» образца — пятиступенчатая. Однако работа с тем и другим механизмом мало чем отличается друг от друга. Суть ремонтных работ заключается в выполнении следующих этапов:
- Демонтаж коробки с автомобиля.
- Разборка КПП на составляющие детали.
- Замена вышедших из строя элементов на новые.
- Сборка коробки.
- Монтаж КПП на автомобиль.
С таким дефектом вал не сможет корректно работать, что сразу же скажется на удобстве переключения передач
Подготовка инструментов
Для проведения всех вышеперечисленных работ потребуется заранее подготовить:
- головки на 13 и 17;
- удлинитель к головкам;
- крестообразная отвёртка;
- плоская отвёртка с тонким лезвием;
- плоская отвёртка с мощным плоским лезвием;
- ударная отвёртка;
- пинцет;
- гаечные ключи на 13 (2 шт), на 10, на 17, на 19 и на 27;
- съёмник стопорных колец (или плоскогубцы);
- молоток.
Как снять КПП
Ремонтировать коробку можно только после её демонтажа с автомобиля, поэтому потребуется запастись терпением и временем. Ремонт КПП — дело явно непростое и небыстрое.
Чтобы снять коробку с ВАЗ 2107, потребуется загнать машину на яму или смотровую площадку. Вариант с поддомкрачиванием не подойдёт, так как невозможно будет выполнить все этапы работы:
- Снять провод с отрицательной клеммы аккумулятора.
- Первый этап работы проводится непосредственно из салона. Нужно для удобства снять панель, в которой размещается радиоприёмник.
- Нажать на рычаг переключения передач, вставить плоскую отвёртку в отверстие запорной втулки коробки.
- Действуя отвёрткой, потянуть втулку на себя.
- Отсоединить стержень с рычага переключения передач.
- Пинцетом зацепить кромку вставки демпфера и извлечь её.
- Двумя плоскими отвёртками разжать лепестки вставки демпфера, развести их в стороны.
- После чего снять с рычага передач сам демпфер и втулки.
- В салоне подвинуть коврик для ног в районе КПП.
- Крестовой отвёрткой отвернуть четыре самореза на крышке коробки.
- Снять крышку с рычага переключения передач.
- Второй этап работы проводится непосредственно под автомобилем. Первым делом демонтируется труба выпускного коллектора от коробки.
- Отсоединить механизм сцепления.
- Сразу же снять все подключения от КПП (заодно можно проверить целостность проводов).
- Отсоединить карданную передачу.
- Снять механизм крепления гибкого вала от спидометра.
- Вывернуть два болтовых соединения на боковой крышке КПП.
- Снять коробку с машины.
- Подложить под корпус коробки что-то прочное и устойчивое, так как она может выпасть.
Видео: инструкция по демонтажу
Корпус коробки весит более 20 кг, поэтому лучше попросить помощи у знакомых, чтобы безопасно снять её с автомобиля
Как правильно разобрать коробку
Ремонтные работы КПП возможны только после выявления реальной причины поломки. Поэтому необходимо будет правильно и безопасно для каждого компонента коробки разобрать устройство и произвести дефектовку.
Чтобы процесс разборки прошёл быстро и без помех, рекомендуется сразу подготовить следующие инструменты:
- ударная отвёртка;
- гаечный ключ на 10;
- торцевой ключ на 13;
- трёхзахватный съёмник;
- тиски;
- пинцет;
- динамометрический ключ.
Разумеется, по мере необходимости нужны будут и прокладки, и сальники, и те детали, которые были выбракованы в процессе работы.

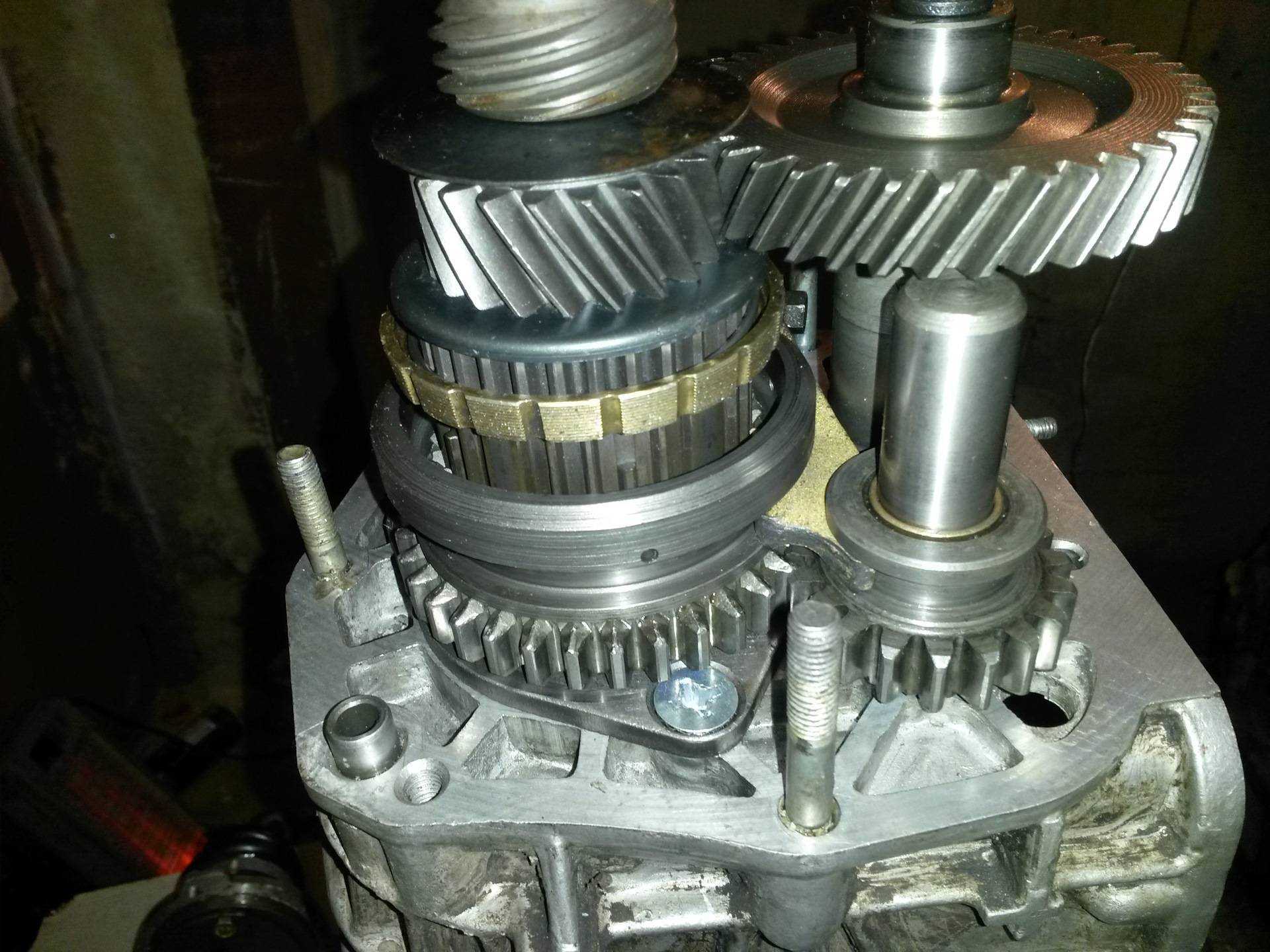

В устройстве коробки много как крупных, так и мелких деталей
Порядок работы
Разбирать коробку своими силами в гаражных условиях — задача вполне выполнимая. Однако работа потребует максимального сосредоточения и внимания:
- После снятия КПП с автомобиля рекомендуется промыть корпус от грязи. Можно даже использовать керосин или уайт-спирит, чтобы поверхность коробки точно стала чистой.
- Снять колокол (кожух).
- Перевернуть коробку и выкрутить болты крепления крышки.
- Извлечь из задней крышки заглушку блока шестерёнок.
- Вытащить пинцетом стопорное кольцо.
- Выпрессовать подшипник блока шестерёнок.
- Выпрессовать подшипник передачи заднего хода.
- Извлечь сальник вторичного вала.
- Вытащить упорную шайбу заднего подшипника вторичного вала.
- Выпрессовать этот подшипник.
- Снять шестерню привода спидометра, за ним вытащить роликовый шарик (фиксатор).
- Отвернуть болт крепления вилки включения передач.
- Заблокировать валы, вставив между ними толстый болт или мощную отвёртку.

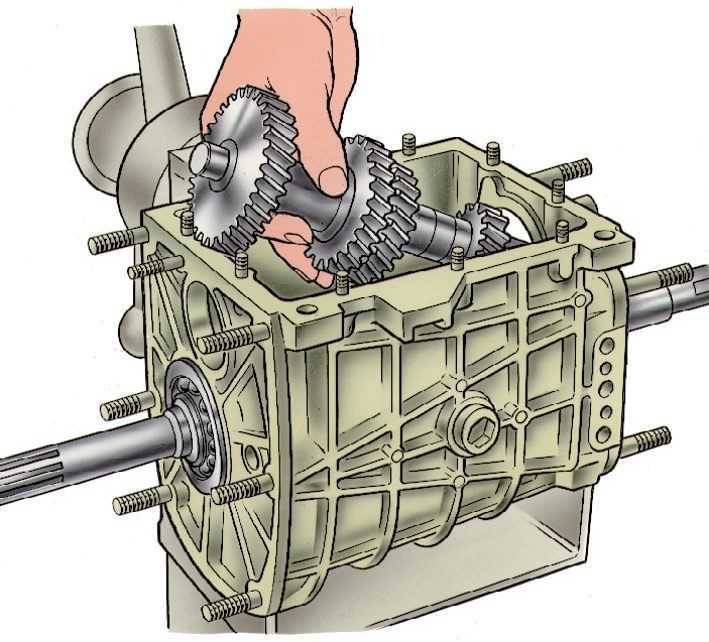

- Проворачивая первичный вал, вытянуть его на себя вместе с шестернями и подшипниками.
- Затем вытащить вторичный вал.
- Промежуточный вал выходит легко.
Соотношения передаточных чисел на КПП
Седьмая модель «Жигулей» получила хороший вариант пятиступенчатой коробки. Конструкторы Волжского автозавода за прототип взяли коробку с ВАЗ 2105, заменили передаточное число главной пары редуктора с 4.3 на 4.1, далее на 3.9 и получили следующие соотношения передач.
| Главная | 1 передача | 2 передача | 3 передача | 4 передача | 5 передача | Задний ход |
| 4,1/3,9 | 3,667 | 2,100 | 1,361 | 1,000 | 0,820 | 3,530 |
Передаточное число — это отношение числа зубьев ведомой шестерни к числу зубьев ведущей шестерни.

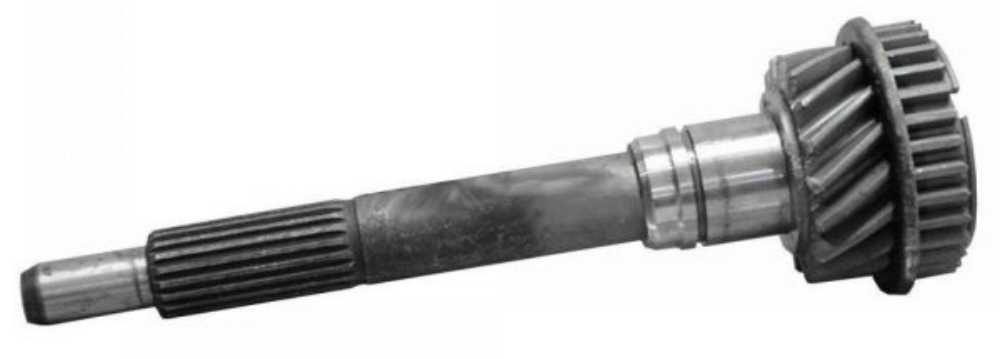

Первичный вал
Первичный вал передает вращающий момент с коленчатого вала двигателя через диск сцепления на коробку передач. Диск находится на шлицах передней части вала. На вал жестко посажена шестерня постоянного зацепления.
Для свободного вращения он уложен в два подшипника. Один подшипник находится в торце коленчатого вала, другой — в передней крышке коробки передач.

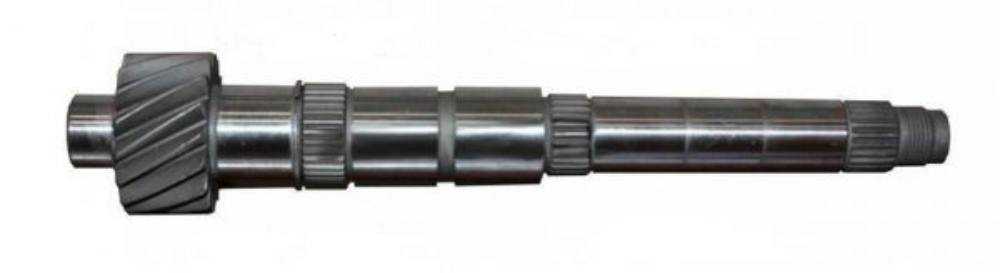

Вторичный вал
В сложном механизме КПП вторичный вал является заключительным этапом преобразования крутящего момента и передачи его на кардан. На этом валу свободно двигаются шестерни первых трех скоростей. При определенной передаче они заходят в соединения с шестернями промежуточного вала и обеспечивают нужный крутящий момент.
Вал уложен в подшипники, их три. Один запрессован в торец первичного вала, другой — в корпус коробки, третий — в заднюю крышку.

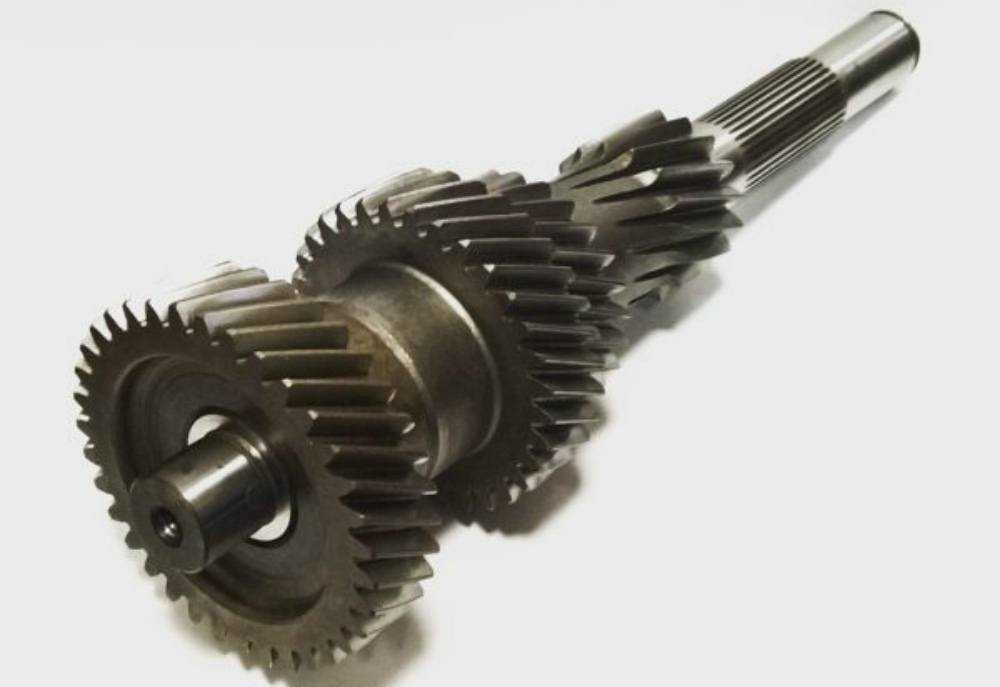

Промежуточный вал
Промежуточный вал передает вращение от первичного вала к вторичному.
Он исполняет роль сателлита. Шестерни и вал изготавливаются из единой заготовки. Установлен он на трех подшипниках. Шестеренки пятой и задней скорости находятся на нем.

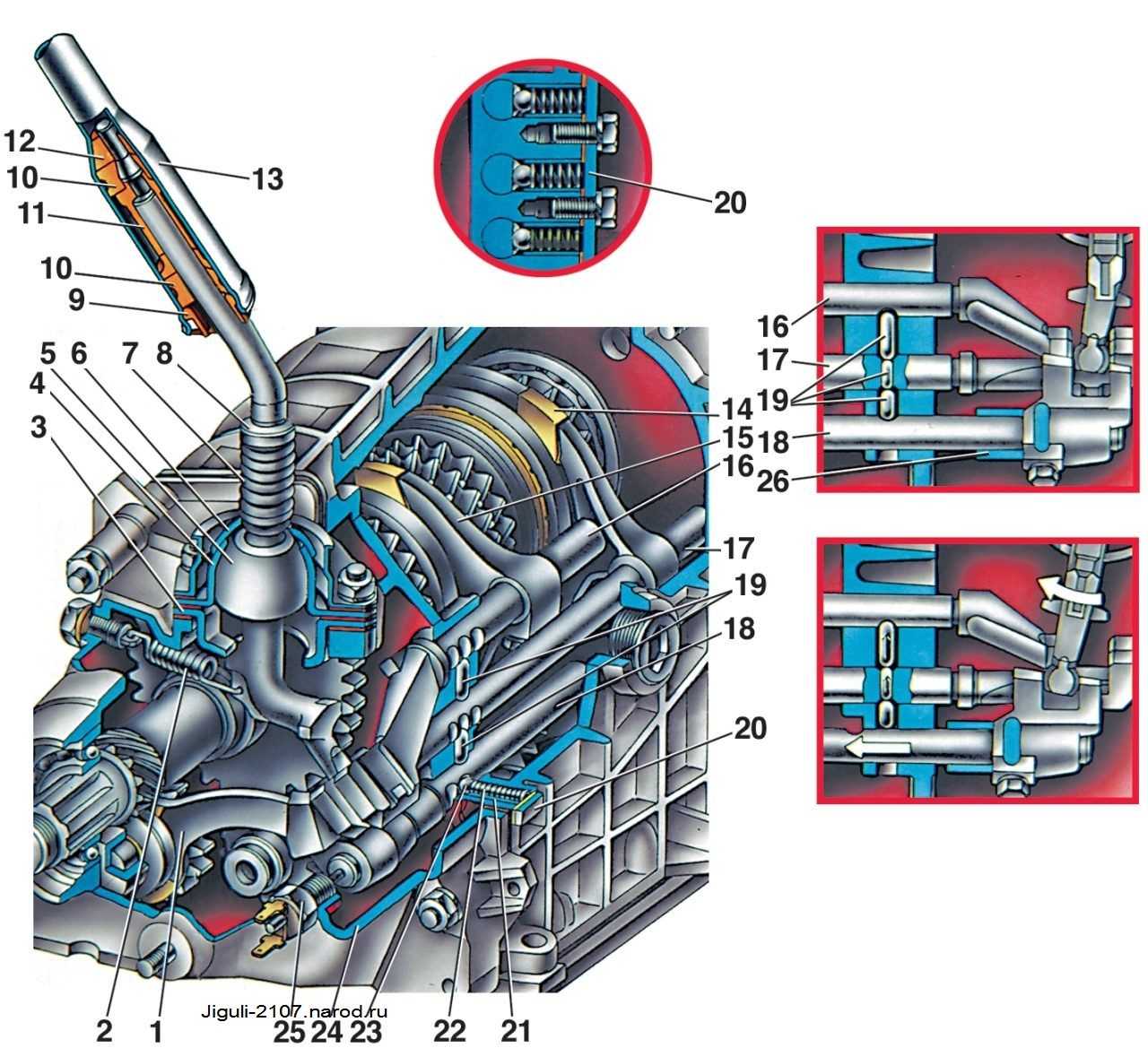

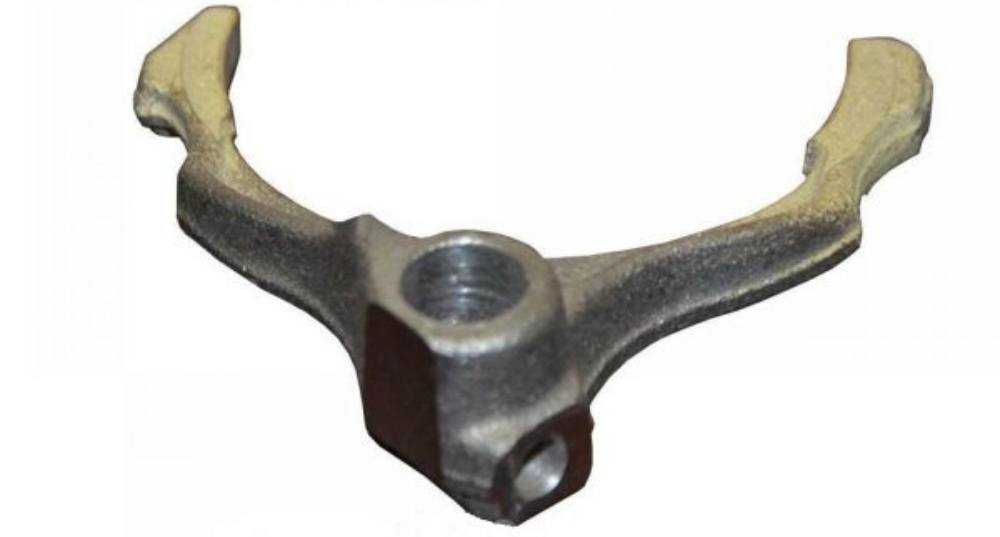

Вилки
В процессе переключения скоростей участвуют вилки, которые двигают шестеренки по валу на определенное место.
Приводит вилки в движение рычаг переключения передач.
Затрудненное переключение
Причинами затрудненного переключения передач может являться сильное загрязнение кулисы рычага или заедание ползунов.
Для того чтобы определить причину данной неисправности нужно взять корпус рычага переключения и проверить, нет ли заедания при перемещении рычага. Если таковой имеется, нужно установить причину и устранить ее.
Если же рычаг в корпусе перемещается без особых усилий, значит причина в ползунах. После снятия их с корпуса коробки передач, нужно внимательно осмотреть их. Обычно в местах заедания на ползунах остаются отметины в виде потертостей и царапин.
Затем нужно осмотреть посадочные места ползунов на наличие частиц, вызывающих заедание. Также как вариант может быть небольшой изгиб самого ползуна. В таком случае ползун заменяется.
Как самостоятельно снять коробку на ВАЗ 2107: пошаговая инструкция и фото
Замена коробки передач может потребоваться в следующих случаях:
- выходе ее из строя;
- при появлении шумов, свидетельствующих о ее неисправности;
- при неисправной коробке могут заблокироваться колеса во время движения;
- течь масла также свидетельствует о неполадках.
Процесс снятия коробки
Чтобы провести процедуру снятия, автомобиль необходимо поместить на эстакаду, подъемник или смотровую яму, так как процесс трудоемкий и тяжелый. Снятие коробки невозможно без помощников, поэтому следует позвать пару человек желательно с опытом ремонта автомобилей.
Инструменты
Для проведения процедуры снятия коробки передач потребуются следующие инструменты:
- набор гаечных ключей, в котором должны быть ключи на «10», «13» и «19»;
-
можно использовать накидные с головками тех же размеров, карданные шарниры с удлинителем, на который будут надеваться головки;
Набор ключей
- пассатижи;
- плоская и крестовая отвертки;
- пинцет;
- воронку;
- емкость для масла;
- подпорка для коробки передач;
- чистые тряпки.
Этапы
- Работы начинаются с поднятия капота автомобиля ВАЗ 2107. В первую очередь следует отсоединить минусовую клемму на аккумуляторе. Далее снимается панель радиоприемника.
-
Нажав на рычаг КПП, следует вставить отвертку либо другой подходящий инструмент в отверстие втулки запорного типа, отодвигая ее вниз, вывести из стержневой полости.
Снимаем рукоятку
- Затем стержень рычага нужно вытянуть из рычага коробки передач. С помощью пинцета из вытащенного стержня извлекается резиновая демпфера рычага.
-
Воспользовавшись двумя отвертками, следует разжать лепестки самой верхней втулки и снять ее с рычага. Затем необходимо снять еще две втулки: нижнюю резиновую (А) и запорную (Б).
Снятие втулок с рычага
- Сдвинув обивку на полу, с помощью крестовой отвертки откручивают четыре самореза, удерживающие крышку, прикрывающую отверстие вокруг ручки.
-
Освобожденную крышку снимают вместе с уплотнителем в виде поролона с рычага.
Снимаем крышку с уплотнителем
- С помощью отвертки откручивают два болта, которые держат чехол ручника. Теперь чехол можно снять. Далее следует окрутить все болты на полу, которыми прикручен коврик в передней части автомобиля.
- Отодвинув передние сиденья до упора назад, следует открутить болты, удерживающие крепления салазок, по которым двигаются сиденья в автомобиле ВАЗ 2107. Затем надо снять металлические накладки на порогах обеих дверей, открутив по четыре болта с каждой стороны.
- Когда будут откручены все болты, нужно свернуть коврик, надеть кольцо, которое находится в коврике, на кулису. Открутив два болта, удерживающих крышку кулисы, необходимо снять ее с посадочного места.
- Затем следует снятие шланга, через который поступает теплый воздух в воздушный фильтр.
- Далее необходимо снять приемную трубу системы выпуска газов.
- Открутив гаечным ключом все болты, удерживающие стартер на картере сцепления, следует стартер сдвинуть вперед.
- Отвернув пробку на сливном отверстии картера сцепления, необходимо слить все масло, находящееся в нем, в приготовленную емкость.
- Далее с машины снимается глушитель, отсоединяется муфта кардана от фланца коробки.
- На следующем этапе нужно отсоединить выключатель от фонарей заднего хода, расположенный с правой стороны коробки.
-
С помощью пассатижей или руками следует ослабить гайку, удерживающую трос спидометра, а затем отсоединить кончик троса от редуктора.
Отсоединяем тросот редуктора
- Далее снимают рабочий цилиндр сцепления, оставляя на нем шланг.
- На следующем этапе с помощью торцевого ключа на 10 откручивают болты на крышке картера сцепления (четыре на первых моделях ВАЗ 2107, на более поздних – два), чтобы ее снять.
- Потом необходимо снять карданную передачу, открутить две гайки, с помощью которых крепится поперечина к кузову ВАЗ 2107.
-
Так как КПП весомая, под нее необходимо подставить приготовленную надежную подпорку.
Устанавливаем надежную подпорку
-
Используя торцовый ключ на 19, необходимо открутить четыре болта, благодаря которым картер сцепления крепится к блоку цилиндров.
Откручиваем гайки крепления КПП к картеру сцепления
- Далее следует отодвинуть картер от блока цилиндров, вставив в пространство между этими комплектующими отвертку. Таким способом картер сцепления снимают с направляющих втулок.
-
Чтобы освободить вал, надо сместить коробку передач назад и держать ее в таком положении пока не будет выведен первичный вал из ступицы ведомого диска. Одновременно следует первичный вал впрессовывать из внутреннего кольца подшипника.
Сдвигаем коробку назад
- На завершающем этапе производится снятие КПП.
Нельзя для опоры конца первичного вала коробки передач использовать упорный фланец корзины сцепления.
Устройство КПП
В целом, понятие «переделали» коробку не совсем верно, поскольку устройство КПП ВАЗ-2105 с 4 скоростями практически ничем не отличалось от той же коробки 2101. КПП 2105 – трехвальной компоновки, с постоянным зацеплением шестерен и ручным управлением. Внешне КПП «Копейки» и «Пятерки» можно отличить практически только по маркировке, нанесенной на корпусе коробки.

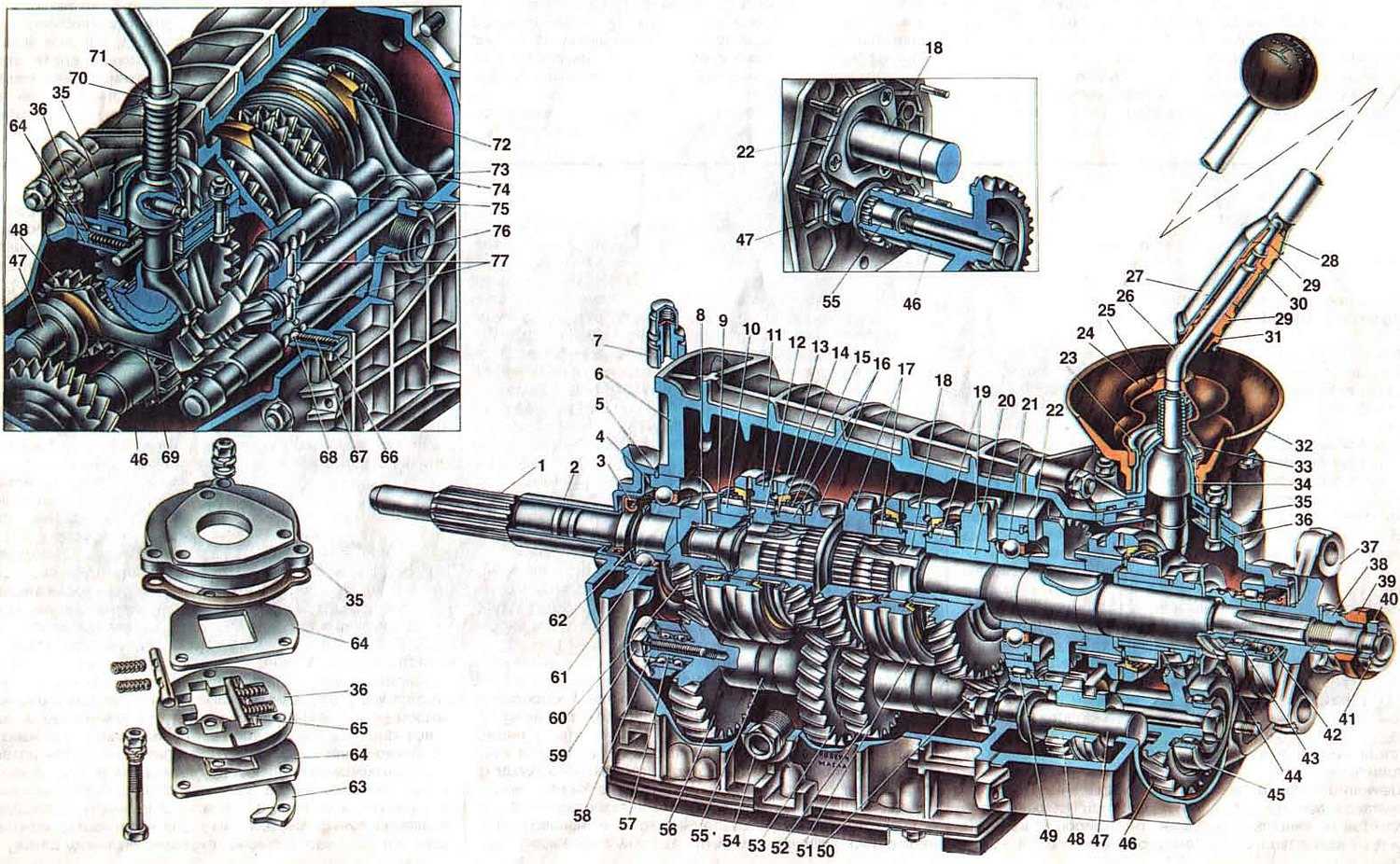

Схема КПП Ваз-2105 с 4 ступенями представлена ниже, и конструктивно она не отличается от модификаций 2101 и 2106:
| 1 | Нижняя крышка; | 40 | Игольчатый подшипник переднего конца вторичного вала; |
| 2 | Пробка заливного и контрольного отверстия; | 41 | Упорная шайба пружины синхронизатора; |
| 3 | Зубчатое колесо второй передачи промежуточного вала; | 42 | Зубчатый венец синхронизатора четвертой передачи; |
| 4 | Зубчатое колесо третей передачи промежуточного вала; | 43 | Скользящая муфта синхронизатора третьей и четвертой передач; |
| 5 | Промежуточный вал; | 44 | Ступица скользящей муфты синхронизатора третьей и четвертой передач; |
| 6 | Передний подшипник промежуточного вала; | 45 | Стопорное кольцо синхронизатора; |
| 7 | Болт зажимной шайбы; | 46 | Блокирующее кольцо синхронизатора; |
| 8 | Зажимная шайба переднего подшипника промежуточного вала; | 47 | Пружина синхронизатора; |
| 9 | Зубчатое колесо постоянного зацепления промежуточного вала; | 48 | Зубчатое колесо и зубчатый венец синхронизатора третьей передачи; |
| 10 | Шестерня постоянного зацепления первичного вала; | 49 | Зубчатое колесо и зубчатый венец синхронизатора второй передачи; |
| 11 | Пружинная шайба; | 50 | Вторичный вал; |
| 12 | Стопорное кольцо; | 51 | Зубчатое колесо и зубчатый венец синхронизатора первой передачи; |
| 13 | Задний подшипник первичного вала; | 52 | Втулка зубчатого колеса первой передачи; |
| 14 | Сальник первичного вала; | 53 | Промежуточный подшипник вторичного вала; |
| 15 | Передняя крышка коробки передач; | 54 | Стопорная пластина промежуточного подшипника; |
| 16 | Установочное кольцо подшипника; | 55 | Зубчатое колесо заднего хода вторичного вала; |
| 17 | Картер сцепления; | 56 | Упругая подушка демпфера рычага переключения передач; |
| 18 | Первичный вал коробки передач; | 57 | Резиновая втулка демпфера; |
| 19 | Выключатель фонаря заднего хода; | 58 | Распорная втулка демпфера; |
| 20 | Зубчатое колесо заднего хода промежуточного вала; | 59 | Запорная втулка демпфера; |
| 21 | Промежуточное зубчатое колесо заднего хода; | 60 | Внутренний чехол рычага переключения передач; |
| 22 | Вилка включения заднего хода; | 61 | Сальник заднего подшипника вторичного вала; |
| 23 | Оттяжная пружина рычага переключателя передач; | 62 | Фланец эластичной муфты карданного вала; |
| 24 | Болт оттяжной пружины; | 63 | Гайка; |
| 25 | Направляющая чашка рычага переключения передач; | 64 | Уплотнитель центрирующего кольца; |
| 26 | Шаровая опора рычага; | 65 | Стопорное кольцо центрирующего кольца; |
| 27 | Сферическая шайба; | 66 | Центрирующее кольцо; |
| 28 | Пружина; | 67 | Задний подшипник вторичного вала; |
| 29 | Рычаг переключения передач; | 68 | Пробка сливного отверстия; |
| 30 | Вилка включения первой и второй передач; | 69 | Грязеотражатель; |
| 31 | Вилка включения третьей и четвертой передач; | 70 | Шестерня привода спидометра; |
| 32 | Шток вилки включения первой и второй передач; | 71 | Привод спидометра; |
| 33 | Шток вилки включения третьей и четвертой передач; | 72 | Задняя крышка коробки передач; |
| 34 | Блокировочные сухари; | 73 | Ось промежуточного зубчатого колеса заднего хода; |
| 35 | Шток вилки включения заднего хода; | 74 | Задний подшипник промежуточного вала; |
| 36 | Шарик фиксатора штока; | 75 | Шестерня первой передачи промежуточного вала; |
| 37 | Пружина фиксатора; | 76 | Картер коробки передач; |
| 38 | Крышка фиксаторов; | 77 | Скользящая муфта синхронизатора первой и второй передач. |
| 39 | Сапун; |
Поскольку коробка от ВАЗ-2105 конструктивно схожа с 2101, то и кинематическая схема КПП – одинаковая. А вот передаточные числа отличаются, на коробках 2105 они составляют:
- 1-я – 3,67;
- 2-я – 2,10;
- 3-я – 1,36;
- 4-я – 1,00;
- Задняя – 3,53;
Что касается отличий в устройстве между коробками 2105 и 2101, то сводятся они, в основном, к разным количествам зубьев на различных шестернях. Так, на промежуточном валу КПП используется шестерня 1-й скорости на 14 зубьев (15 – у 2101), при этом угол наклона их – больше. Шестеренка постоянного зацепления этого вала имеет 28 зубьев (29 – у 2101). На первичном валу используется шестеренка на 18 зубьев (19 – у 2101). Из-за таких особенностей, валы с блоками шестерен у тих двух КПП – не взаимозаменяемы, если пытаться устанавливать их по отдельности. Но в случае комплексной замены – первичный вал вместе с промежуточным, и всеми блоками шестерен, то установка вполне возможна. Что касается вторичного вала, то у модификации 2105 он отличается от вала 2101 шестеренкой первой передачи (у нее зубья имеют другой наклон, хотя количество их одинаково, также ее диаметр немного больше).
Разборка
Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.
- Зачистите и тщательно отмойте все наружные поверхности коробки передач.
- Разместите коробку в вертикальном положении и демонтируйте заднюю крышку.
- Снимите кронштейн троса сцепления, после чего резиновым молотком сбейте заднюю крышку с КПП.
- Извлеките старую уплотнительную прокладку. Она пойдет под замену.
- Включите любую из двух передач — 3 или 4.
- Открутите болт, который удерживает 5 передачу, после чего включите ее.
- Одновременное включение указанных скоростей позволит зафиксировать вал и не допустить его проворачивание.
- Открутите гайку на вторичном валу, а затем и на первичном.
- Снимите синхронизатор 5 скорости вместе с вилкой.
- Извлеките вилку из муфты. Синхронизатор снимайте максимально аккуратно. Если допустить схождение муфты со ступицы, подпружиненные шарики, которые фиксируют синхронизатор, попросту рассыпятся.
- Снимите кольцо блокировки синхронизатора 5 скорости.
- Извлеките ведомую шестерню 5 скорости со вторичного вала.
- Извлеките упорного кольцо, расположенное на игольчатом подшипнике.
- Снимите сам игольчатый подшипник с шестерни 5 скорости.
- Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.
- Теперь со вторичного вала следует удалить втулки игольчатого подшипа, а также извлечь упорную шайбу.
Ювелирная работа
- Достаньте кольцо, которое фиксирует подшипник первичного вала, а затем аналогичного кольцо вторичного вала.
- Открутите пробку фиксатора и извлеките шарик, пружинку фиксатора. Далее вы сможете достать еще пару фиксаторов.
- Снимите заднюю опору двигателя.
- Открутите пробку фиксатора задней передачи, наклоните коробку и достаньте таким образом шарик фиксатора и пружину.
- Демонтируйте крепежные болты картера сцепления и картера коробки.
- Действуя максимально аккуратно, рассоедените два агрегата. Чтобы это сделать, в картерах имеются пазы, куда вставляются концы отвертки. Покачивая, можно без особых проблем рассоединить элементы.
- Снимите картер коробки передач.
- Открутите болт крепления вилки переключения 1 и 2 скоростей.
- Снимите вилку и шток.
- Открутите болт крепления вилки 3 и 4 скоростей.
- Выделите головку штока из зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.
Разбирая коробку на части, обязательно обращайте внимание на состояние элементов. Если вовремя обнаружить неисправности и заменить компоненты КПП, можно обойтись недорогим, но очень эффективным самостоятельным ремонтом. Разобранная КПП
Разобранная КПП
На что обратить внимание
Итак, следуя инструкции, разбираем КПП вашего ВАЗ 2109
Попутно обращаем внимание на следующие моменты:
- Подшипники. При их износе возникает гул коробки. Плюс изношенные подшипники негативно влияют на состояние прочих элементов КПП;
- Синхронизаторы и уплотнительные шайбы. Если их состояние оставляет желать лучшего, то передачи плохо переключались именно из-за них. Замените их;
- Система сцепления, сухари, фиксаторы ступицы муфты. Все это подлежит отдельной замене при наличии следов износа, дефектов;
- Блокирующие кольца, синхронизаторы. При наличии сколов, зазубрин даже и не думайте над альтернативными решениями, сразу меняйте;
- Дорожки подшипников. Со временем они изнашиваются. При обнаружении следов выработки выполните полную замену. В таком состоянии им осталось совсем чуть-чуть до поломки;
- Зазор между шестеренками и блокирующими кольцами. В норме он составляет не меньше 0,6 мм. При отклонениях решение одно — замена колец;
- Стопорные кольца. При потере упругости эти элементы следует обязательно менять, поскольку свои функции они более выполнять не смогут.
Собирая КПП, не забудьте смазать новые прокладки слоем литола. А при запрессовке сальников делайте это рабочей кромкой внутрь. Металлическая обойма должна располагаться с наружной стороны.
В процессе обратной сборки коробки передач следует обрабатывать все трущиеся компоненты маслом, не забывать про герметик для соединения картеров сцепления и КПП. Сделать все своими руками вполне реально.
