Замена сальника распредвала ваз 2109 карбюратор со стороны ремня грм

Причины течи масла

Как известно, поврежденный сальник ведет к течи масла, что недопустимо. Но прежде чем винить во всем этот элемент, нужно знать и о других причинах, которые приводят к подобным симптомам.

Причина	Ваши действия
Загрязненная система вентиляции картера	При загрязнении системы ход жидкости нарушается, возрастает давление, появляются следы подтекания масла из картера. Вам необходимо прочистить систему вентиляции картера
Пережатые шланги системы вентиляции картера	Если шланги пережались, это также вскоре приведет к течи. Проблему можно решить двумя способами — восстановить структуру шлангов или поменять их на новые в случае износа
Деформация, износ сальника	Тот случай, о котором мы подробнее расскажем в нашей статье. Заменить сальник не сложно, потому обращаться на СТО вовсе не обязательно.

Статья в тему: Как поменять и какое лучше залить масло в коробку ВАЗ 2110

Повреждение сальника приводит к подтекам. Масло в результате попадает на ремень газораспределительного механизма (ГРМ), что негативно сказывается на его состоянии, работоспособности и эффективности всего двигателя. Потому замена — необходимая мера.

Причины течи масла

Как известно, поврежденный сальник ведет к течи масла, что недопустимо. Но прежде чем винить во всем этот элемент, нужно знать и о других причинах, которые приводят к подобным симптомам.

Причина	Ваши действия
Загрязненная система вентиляции картера	При загрязнении системы ход жидкости нарушается, возрастает давление, появляются следы подтекания масла из картера. Вам необходимо прочистить систему вентиляции картера
Пережатые шланги системы вентиляции картера	Если шланги пережались, это также вскоре приведет к течи. Проблему можно решить двумя способами — восстановить структуру шлангов или поменять их на новые в случае износа
Деформация, износ сальника	Тот случай, о котором мы подробнее расскажем в нашей статье. Заменить сальник не сложно, потому обращаться на СТО вовсе не обязательно.

Повреждение сальника приводит к подтекам. Масло в результате попадает на ремень газораспределительного механизма (ГРМ), что негативно сказывается на его состоянии, работоспособности и эффективности всего двигателя. Потому замена — необходимая мера.

Причины течи масла

Как известно, поврежденный сальник ведет к течи масла, что недопустимо. Но прежде чем винить во всем этот элемент, нужно знать и о других причинах, которые приводят к подобным симптомам.

Причина	Ваши действия
Загрязненная система вентиляции картера	При загрязнении системы ход жидкости нарушается, возрастает давление, появляются следы подтекания масла из картера. Вам необходимо прочистить систему вентиляции картера
Пережатые шланги системы вентиляции картера	Если шланги пережались, это также вскоре приведет к течи. Проблему можно решить двумя способами — восстановить структуру шлангов или поменять их на новые в случае износа
Деформация, износ сальника	Тот случай, о котором мы подробнее расскажем в нашей статье. Заменить сальник не сложно, потому обращаться на СТО вовсе не обязательно.

Повреждение сальника приводит к подтекам. Масло в результате попадает на ремень газораспределительного механизма (ГРМ), что негативно сказывается на его состоянии, работоспособности и эффективности всего двигателя. Потому замена — необходимая мера.

Искать информацию

Наш новый канал в Яндекс Дзен — вопросы и ответы по самостоятельному ремонту автомобиля: TWOKARBURATORS Читайте и подписывайтесь на новые статьи.

На замену сальника распредвала у вас уйдет около часа. Эта процедура вполне может быть выполнена своими руками.

Затягивать с заменой сальника распределительного вала ни в коем случае не стоит, поскольку в противном случае поломка может обернуться печальными для вашего автомобиля последствиями.

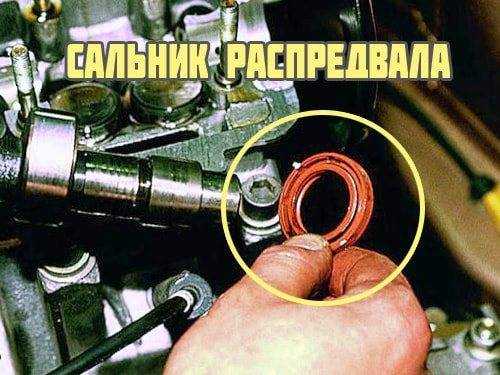

Внешний вид элемента

Как вы считаете, лучше потратить 1-2 часа в гараже на замену детали стоимостью 100 рублей, или оттягивать ремонт до последнего и менять целый распределительный вал? Ответ очевиден.

• Ошибка второго датчика кислорода калина



• При запуске двигателя включается вентилятор охлаждения лада гранта



• Как зарядить натяжитель цепи ваз 2107 автоматический



• Где проходит провод массы двигателя на уаз патриот 2014 года двигатель змз 514



• Не работает печка ваз 2109

Причины поломки

Есть несколько основных причин, из-за которых трамблер может сломаться и нуждаться исключительно в замене:

• Появление трещин на крышке;
• Сломанный датчик Холла;
• Прогоревший бегунок;
• Прогоревшие контакты на крышке;
• Разболтанный подшипник, удерживающий датчик Холла;
• Плохой контакт в штекере датчика Холла.

Все эти ситуации, помимо плохого контакта датчика, являются сигналом к замене трамблера.

Регулировка

В некоторых случаях достаточно отрегулировать систему зажигания, чтобы вернуть двигателю прежнюю работоспособность

Есть несколько симптомов, которые на это указывают.

Чрезмерная детонация поршневой системы

Характерная черта такой неполадки — звенящий звук при нажатии педали газа. Причина — раннее зажигание, из-за которого могут деформироваться поршневые кольца

Черный дым из трубы при запуске двигателя

Это говорит о том, что зажигание слишком раннее

Упала мощность двигателя, растет расход топлива

Тут зажигание уже позднее, потому смесь не может полностью сгорать

Двигатель начинает неравномерно работать на холостом ходу

Вызвано как ранним, так и поздним зажиганием.

Чтобы отрегулировать трамблер, вам потребуется:

• Тахометр;
• Шлицевая отвертка;
• Стробоскопы;
• Гаечный ключ.

1. Запустите двигатель, увеличьте холостые обороты до 800 единиц. Убедитесь, что температура двигателя при этом не меньше 90 градусов.
2. Выставьте коленвал по меткам в соответствии с указаниями на крышке блока цилиндров.
3. На выходящий провод из трамблера подключите лампочку на 12 Вольт. Второй контакт идет на массу.
4. Включите зажигание, следите за лампой. Если она не загорелась, ослабьте гайку, которая удерживает пластину трамблера, и начинайте аккуратно, медленно проворачивать корпус распределителя против часовой стрелки, пока не загорится лампа.
5. Проедьте несколько километров на скорости до 50 км/час. Если признаки неполадки исчезли, вы сделали верную настройку.
6. Если звуки равномерной детонации отсутствуют, вы сделали зажигание слишком поздним. Тут трамблер нужно прокрутить уже по часовой стрелке.
7. При отсутствии положительного результата, распределитель придется отремонтировать или заменить.

Преимущества спортивного распредвала над стандартным

Решающее значение в мощности автомобиля имеют фазы газораспределения. Фазами называют периоды времени, в течение которых выполняется открытие впускных или выпускных клапанов и продолжительность впуска или выпуска отработавших газов. Подача смеси напрямую зависит от длины фазы, а значит, чем больше длина фазы, тем более высокая тяга характерна для данного двигателя.

В результате, мотор имеет более высокую тягу на низких оборотах, а значит, разгон и начало движения будет более продуктивным и сэкономит на таких расходных деталях, как сцепление.

Москва, Севастопольский Пр-т 95а стр 2

Замена сальника распредвала на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Сегодня мы вместе с вами разберем, правильную замену сальника распределительного вала на автомобилях «Самарского» семейства. Если вы выполняете работу впервые, то в таком случае вам придется уделить на неё около 30 мин или 1 часа, в зависимости от того на сколько быстро вы всё это поймёте.

Примечание! Для замены сальника распредвала, вам понадобится накидной ключ, удлинитель с головкой на «10», а так же оправка, молоток и отвертка!

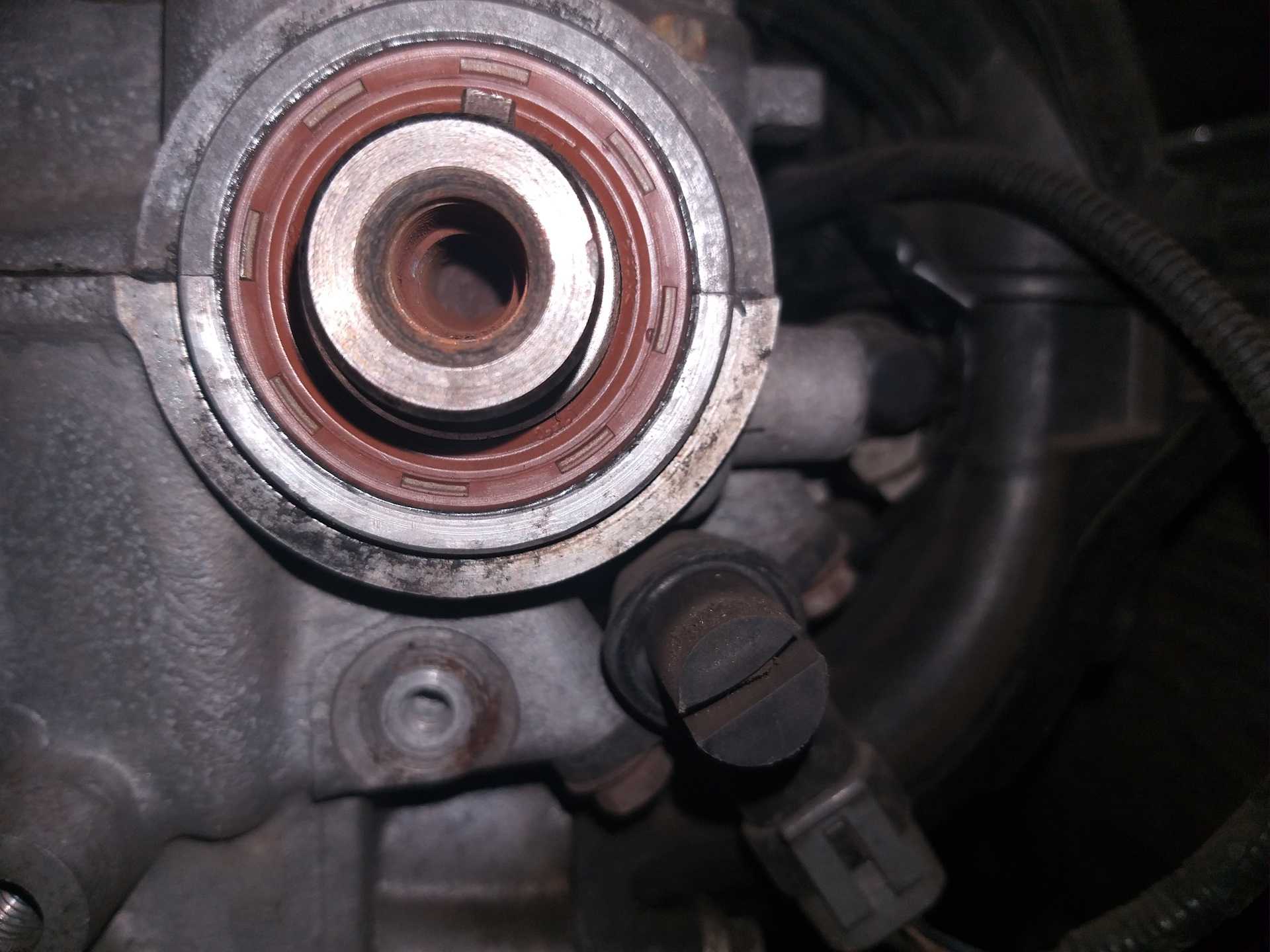

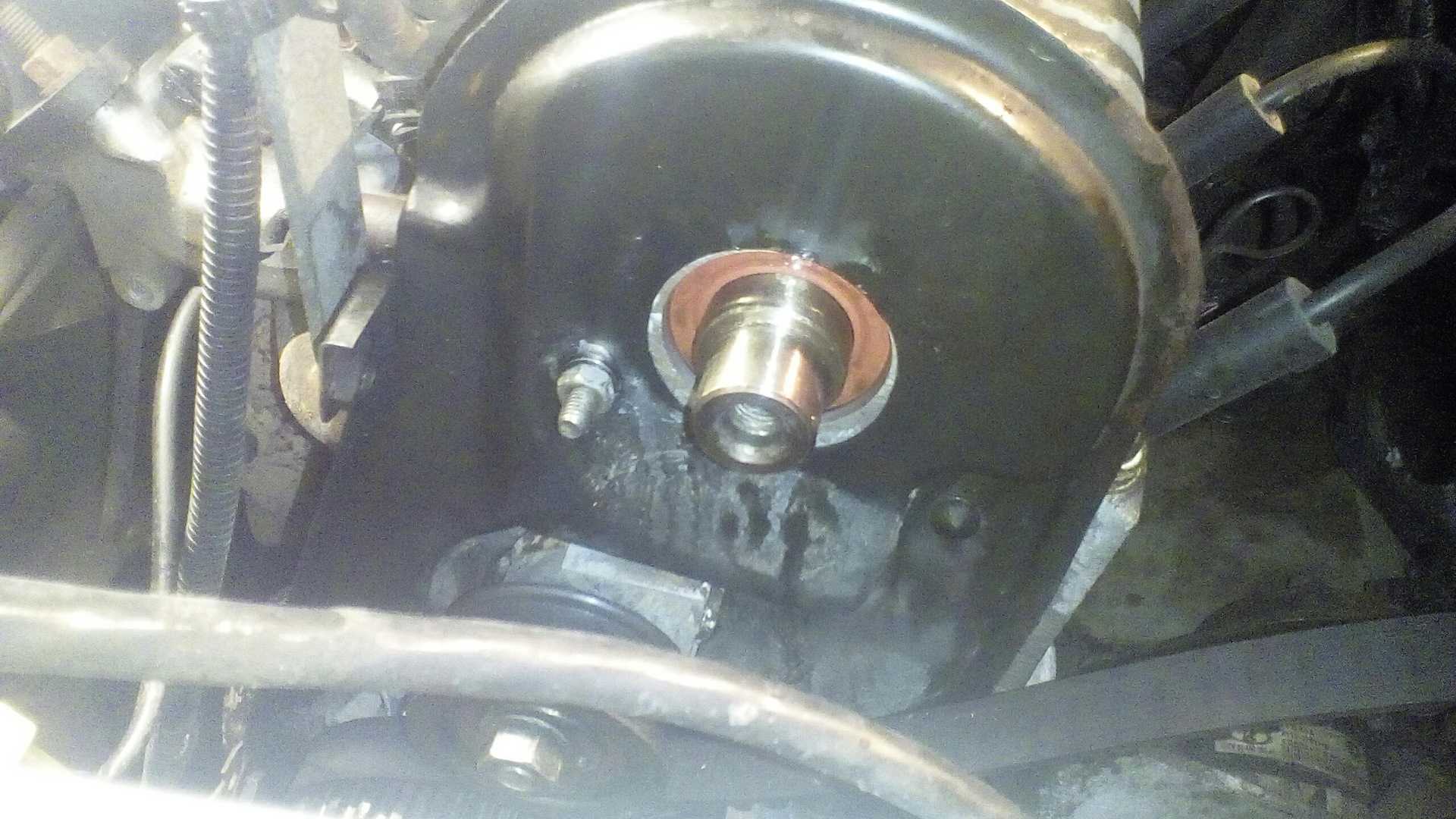

Где находится сальник распредвала? Сальник располагается сразу же за шкивом распределительного вала. Сальник можно разглядеть двумя способами, либо при снятом шкиве распредвала (Очень хорошо рассматривается, смотрите фото ниже), либо при установленном шкиве но уже не так отчетливо.

Когда нужно менять сальник распредвала? Сальник подлежит замене, при:

• Обнаружении на нём следов протекания масла.
• А так же при его деформации.

Примечание! Протекать масло через сальник может еще по некоторым причинам, к ним относят:

1. Сильную загрязненность системы вентиляции картера. (Как очистить систему, подробно читайте в статье на нашем же сайте, под названием: «Очистка системы вентиляции картера»)
2. А так же пережатие шлангов этой же системы.

Примечание! После устранения всех этих проблем, если течь через сальник не прекратиться, то в таком случае замените его на новый!

Причины течи масла

Как известно, поврежденный сальник ведет к течи масла, что недопустимо. Но прежде чем винить во всем этот элемент, нужно знать и о других причинах, которые приводят к подобным симптомам.

Ваши действия

Загрязненная система вентиляции картера

При загрязнении системы ход жидкости нарушается, возрастает давление, появляются следы подтекания масла из картера. Вам необходимо прочистить систему вентиляции картера

Пережатые шланги системы вентиляции картера

Если шланги пережались, это также вскоре приведет к течи. Проблему можно решить двумя способами — восстановить структуру шлангов или поменять их на новые в случае износа

Деформация, износ сальника

Тот случай, о котором мы подробнее расскажем в нашей статье. Заменить сальник не сложно, потому обращаться на СТО вовсе не обязательно.

Повреждение сальника приводит к подтекам. Масло в результате попадает на ремень газораспределительного механизма (ГРМ), что негативно сказывается на его состоянии, работоспособности и эффективности всего двигателя. Потому замена — необходимая мера.

Установка распредвала.

1. Вычищаем сопрягаемые поверхности корпусов подшипников и головки цилиндров от остатков старого герметика и масла.

2. Смазываем распредвал моторным маслом. Укладываем распредвал в опоры головки цилиндров так, чтобы выпуклости кулачков первого цилиндра были направлены наверх.

3. В местах выхода распредвала, на поверхность головки цилиндров, наносим тонкий слой силиконового герметика.

4. Устанавливаем постели и равномерно затягиваем гайки в два приема.

5. Сначала затягиваем гайки в последовательности, указанной на схеме, до прилегания поверхностей постелей к головке цилиндров. Установленные втулки постелей должны свободно войти в свои гнезда.

6. Затем затягиваем гайки моментом 21,6 Н•м (2,2 кгс.м) в такой же последовательности.

7. После окончательной затяжки постелей, тщательно удаляем выдавленный герметик. Проверяем тепловые зазоры клапанов и в случае необходимости отрегулируем их. Затем устанавливаем новый сальник распредвала.

8. Произведем сборку в последовательности, обратной разборке.

Тюнинг двигателя производится для увеличения параметров и характеристик мощности и динамики силового агрегата. При этом следует учитывать один немаловажный фактор: необходимо производить замену всех элементов на спортивные, а не какого-то одного. Для начала заменим распредвал со стандартного на спортивный.

Для снятия распредвала необходимо удалить пластиковый кожух ремня генератора. После удаления кожуха вскрываем крышку ГБЦ

При этом следует обратить внимание на положение коленчатого вала — ВМТ для первого цилиндра

При снятии распредвала не рекомендуется трогать большой коленчатый вал, так как это может привести к сбросу заводских настроек, восстановить которые самостоятельно будет невозможно.

Далее удаляем зубчатый ремень ГРМ. Распредвал в это время надо заклинить с помощью монтажки. При этом распредвал должен находиться шипом спереди. Во время снятия зубчатого ремня ГРМ следует действовать аккуратно, чтобы не повредить головку блока цилиндров, рекомендуется подложить под монтировку деревянную пластину, либо что-то наподобие неё с целью предотвращения повреждений головки блока цилиндров.

После того как зубчатый ремень ГРМ снят, следует открутить болт крепления распределительного вала и убрать его зубчатое колесо и шпонку.

Лучше всего промаркировать крышки коренных подшипников, в дальнейшем это поможет избежать путаницы во время установки. Также промаркировать необходимо и тарельчатые толкатели в случае их замены. На этом этап снятия старого распредвала заканчивается. Установка нового, спортивного распредвала, осуществляется в обратной последовательности. Благодаря замене стандартного распредвала на спортивный, при работе двигателя не будет слышно стука «пальцев». Это достигается из-за увеличения границы детонации.

Как заменить сальник распредвала на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) В начале операции, с «АКБ» (что в переводе означает аккумуляторная батарея), скиньте «минусовую» клемму. (Как с «АКБ» скинуть клемму, смотрите в статье: «Замена аккумулятора» в пункте «1»)

2) Далее в обязательном порядке выставите все метки «Газо-распределительного механизма», и после чего снимите ремень «ГРМ» с автомобиля. (Как выставить все метки и после чего снять ремень «ГРМ», вы найдёте в статье: «Замена ремня ГРМ», в рубрике «Снятие»)

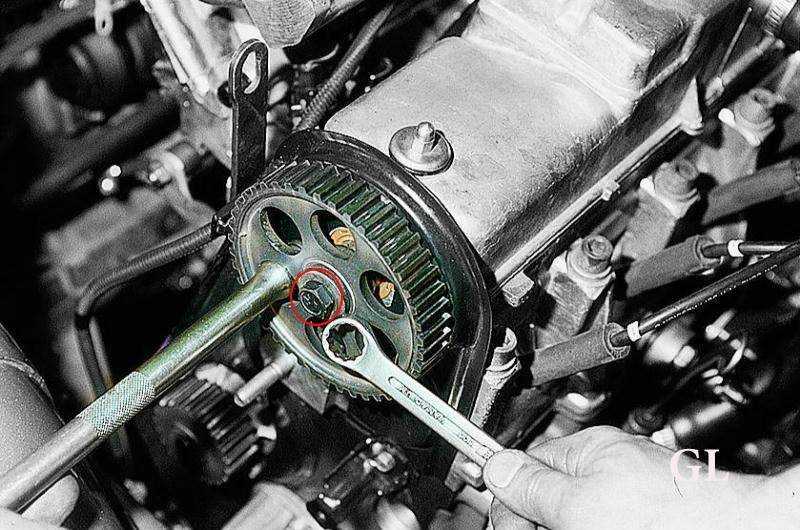

3) Когда ремень будет снят, через отверстие шкива распределительного вала просуньте головку «на 10» с удлинителем, а после этого оденьте её на гайку которая крепит заднюю крышку ремня «ГРМ», тем самым вы зафиксируете шкив от проворачивания. После того как шкив зафиксирован, с помощью накидного ключа отверните центральный болт который этот шкив крепит.

Примечание! Когда центральный болт будет отвернут, снимите шкив распределительного вала с автомобиля!

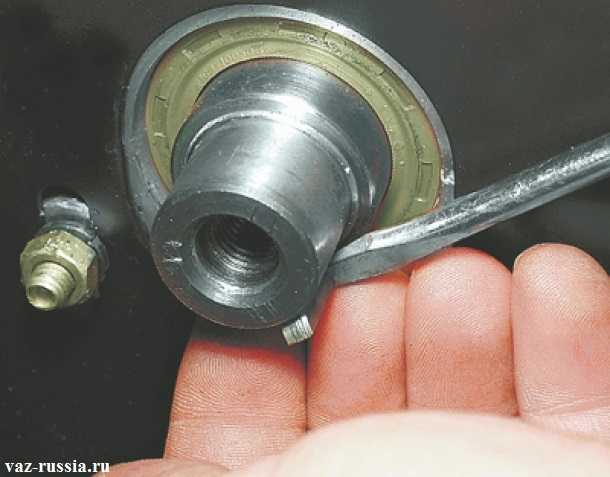

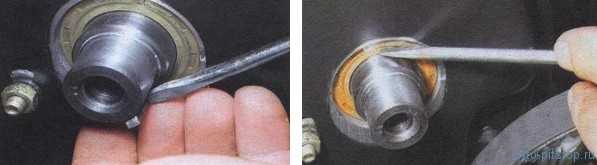

4) Затем взяв в руки плоскую отвертку, выньте с её помощью шпонку шкива из паза в распределительном вале.

Примечание! Шпонку нужно вынимать обязательно, а иначе при извлечении сальника она может просто потеряться!

5) После того как шпонка будет вынута, не убирая отвертки извлеките при помощи неё сальник распределительного вала.

Установка: • Прежде чем начать установку нового сальника, проверьте его состояние осмотрев для этого его рабочую кромку, которая указана буквой «А». На рабочей кромки не должно присутствовать дефекты, она должна быть ровной, без вмятин, без вырывав, и без наплывов резины.

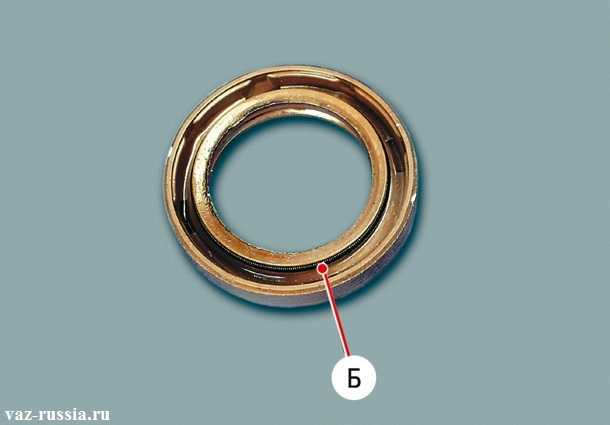

• Пружина сальника распредвала которая обозначается буквой «Б», так же должна быть целой и нерастянутой в противном случае замените сальник на новый.

1) Сперва взяв в руки новый сальник распредвала, смажьте моторным маслом его рабочую кромку.

2) Затем установите сальник рабочей кромкой по направлению к головки блока цилиндров, и после чего аккуратно при помощи отвертки или деревянной палочки, заправьте рабочую кромку сальника на распределительный вал.

Примечание! Когда сальник будет установлен на распредвал, окончательно забейте его во внутрь при помощи молотка и подходящего диаметра оправки. Если у вас нет оправки, то в таком случае вместо неё можно использовать головку, или же отрезок трубы подходящего диаметра!

3) И в завершение, все ранее снятые детали такие например как: шпонка шкива, сам шкив распредвала и ремень «ГРМ», установите на своё место.

Примечание! • Подробности по установки ремня «ГРМ», смотрите всё в той же статье в которой описывалась инструкция по его снятию.

• Шкив распределительного вала обязательно должен быть установлен, выступающей частью ступицы к двигателю автомобиля!

Дополнительные видео материалы: Ниже специально для вас мы подготовили видео-ролик, в котором подробно описывается замена сальника распредвала на автомобилях «Самарского» семейства.

Источник

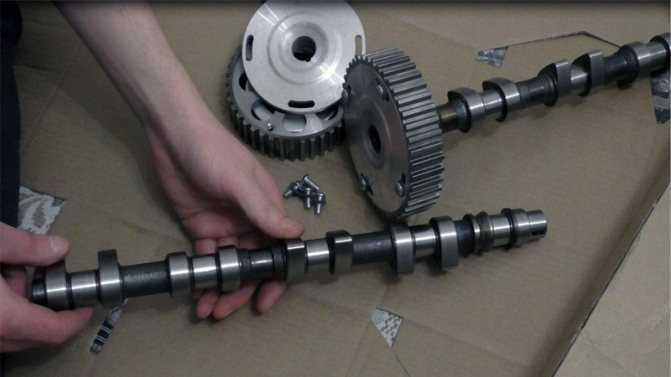

Как установить спортивный распредвал на ВАЗ 2108?

Итак, как только вы приобрели данную деталь, необходимо точно узнать, как производится ее установка. Стоит отметить, что для упрощения процедуры регулировки ФГР необходимо применение такой части, как разрезная шестерня распредвала. Данное устройство поможет вам точно настроить фазы газораспределения без вмешательства в натяжение ремня.

Вначале необходимо снять старый распредвал.

Для этого нужно установить автомобиль в гараже, открыть капот и отключить минусовую клемму аккумулятора. Затем, выкрутите три болта крепления кожуха ремня ГРМ и снимите его. Установите первый цилиндр в верхнюю мертвую точку при помощи ключа на 19. Вращайте коленчатый вал до совпадения соответствующих меток на шкиве коленвала и шестерне распредвала. Это нужно для того, чтобы упростить замену распредвала в дальнейшем. Не забудьте снять шланг вентиляции картера, чтобы облегчить демонтаж клапанной крышки. Для этого ослабьте хомут его крепления на воздушном фильтре и вытащите его с толстого штуцера.

• Теперь ослабьте натяжной ролик и снимите ремень ГРМ, чтобы он не мешал. Далее открутите корпус воздушного фильтра и карбюратор с выпускного коллектора. Предварительно отсоедините все соответствующие троса и привода управления дроссельной заслонкой. После всего этого нужно снять клапанную крышку. Для этого выкрутите две гайки крепления и потяните ее вверх.
• Снимаем старый распредвал. Многие водители пугаются этой процедуры, потому что ранее никогда этим не занимались. На самом деле, в этом нет ничего сложно и справиться с этим сможет любой автолюбитель. Для этого нужно вначале плотно его зафиксировать. Чтобы это сделать, нужно заклинить его шестерню при помощи отвертки или любого другого приспособления. Придерживая его, таким образом, от проворачивания, выкрутите болт крепления со стороны шестерни распредвала. После этого, вначале, снимите шестерню распредвала, а после этого вытащите сам вал.

• Следующим шагом идет установка спортивного распредвала.

• Для этого стоит заранее приготовить соответствующую шестерню (разрезную). Сразу проверьте наличие шпонки на конце вала, иначе установка шестерни будет невозможна. Вставьте распредвал в его посадочное место аналогично процессу снятия и установите шестерню. Метку на шестерне заранее совместите с риской на корпусе головки блока цилиндров. Кулачки распредвала должны быть совмещены с положением клапанов. Далее происходит затяжка болта крепления распредвала.
• Оденьте ремень ГРМ и отрегулируйте тепловые зазоры клапанов над каждым цилиндром (для впускного клапана – 0,2 миллиметра, а для выпускного – 0,35 миллиметров). Дело в том, что с применением нового распредвала, меняются и тепловые зазоры, поэтому их нужно заново настраивать. Как только регулировка тепловых зазоров будет завершена, отрегулируйте фазы газораспределения при помощи разрезной шестерни. Делается это для того, чтобы добиться минимальных потерь мощности.

Вот так происходит установка спортивного распредвала на ВАЗ 2108. Как видите, это совсем не сложная процедура и выполняется в условиях обычного гаража при наличии соответствующего инструмента. Для этого совсем не обязательно обращаться к мастерам станции технического обслуживания и платить за замену и настройку распредвала.

Задний кожух ГРМ Лачетти

Перед установкой заднего кожуха необходимо его проверить в месте установки обводного ролика

Дело в том, что со временем ролик может начать задевать при вращении о кожух. При этом от механизма ГРМ начинает исходить противный шаркающий звук.

Так вот, если следов потертости на кожухе нет, тогда, в принципе, можно кожух устанавливать на место. Но если следы потертости видны, тогда три варианта действий:

1. Оставить все как есть и слушать посторонние шумы

2. Установить кожух нового образца. В нем уже есть проточка под ролик

3. Подкласть под ролик небольшую шайбу, чтобы он стал немного дальше от кожуха

Устанавливаем кожух. Затягиваем болты его крепления 10 Нм. Все, кроме нижнего

Его обтягиваем 15 Нм. Также имеет смысл посадить его на фиксатор резьбы. Если он выкрутится, то попадет как раз в аккурат между ремнем и шкивом коленвала. Последствия могут быть печальные.

На замену сальника распредвала у вас уйдет около часа. Эта процедура вполне может быть выполнена своими руками.

Затягивать с заменой сальника распределительного вала ни в коем случае не стоит, поскольку в противном случае поломка может обернуться печальными для вашего автомобиля последствиями.

Внешний вид элемента

Как вы считаете, лучше потратить 1-2 часа в гараже на замену детали стоимостью 100 рублей, или оттягивать ремонт до последнего и менять целый распределительный вал? Ответ очевиден.

Примечание! Когда центральный болт будет отвернут, снимите шкив распределительного вала с автомобиля!

4) Затем взяв в руки плоскую отвертку, выньте с её помощью шпонку шкива из паза в распределительном вале.

Примечание! Шпонку нужно вынимать обязательно, а иначе при извлечении сальника она может просто потеряться!

5) После того как шпонка будет вынута, не убирая отвертки извлеките при помощи неё сальник распределительного вала.

1) Сперва взяв в руки новый сальник распредвала, смажьте моторным маслом его рабочую кромку.

2) Затем установите сальник рабочей кромкой по направлению к головки блока цилиндров, и после чего аккуратно при помощи отвертки или деревянной палочки, заправьте рабочую кромку сальника на распределительный вал.

Примечание! Когда сальник будет установлен на распредвал, окончательно забейте его во внутрь при помощи молотка и подходящего диаметра оправки. Если у вас нет оправки, то в таком случае вместо неё можно использовать головку, или же отрезок трубы подходящего диаметра!

• Шкив распределительного вала обязательно должен быть установлен, выступающей частью ступицы к двигателю автомобиля!

–> Мастера ВАЗа / Двигатель / Распределительный вал

Сальник распределительного вала ваз2109

Часто задаваемые вопросы

Какой инструмент нужен для замены сальника распредвала на ВАЗ 2109 с карбюратором?

Для замены сальника распредвала ВАЗ 2109 с карбюратором вам потребуется следующий инструмент:

• Ключи для откручивания болтов;
• Отвертки разных размеров;
• Молоток и пластиковый или деревянный наконечник для снятия ступицы;
• Сальник нового распредвала;
• Уплотнительное кольцо;
• Уплотнительное масло;
• Специальный клей для крепления сальника.

Как выполняется замена сальника распредвала ВАЗ 2109?

Замена сальника распредвала ВАЗ 2109 с карбюратором выполняется следующим образом:

1. Снимите крышку генератора, радиатора и предохранительного щитка;
2. Отверните гайку крепления вентилятора и снимите вентилятор со ступицы;
3. Снимите ремень генератора и тахометра, а также натяжитель ремня генератора;
4. Отключите проводку и снимите генератор;
5. Снимите болт крепления ступицы, используя молоток и наконечник;
6. Отверните болты, крепящие крышку головки блока цилиндров, и снимите ее;
7. Очистите поверхность торца блока цилиндров;
8. Установите новый сальник на распредвал с помощью специального клея;
9. Установите крышку головки блока цилиндров, закрепите болтами;
10. Установите ступицу, закрепите болтом;
11. Установите остальные компоненты в обратном порядке.

Как часто необходимо менять сальник распредвала на ВАЗ 2109 с карбюратором?

Рекомендуется менять сальник распредвала на ВАЗ 2109 с карбюратором примерно каждые 60 000 — 80 000 километров пробега или при обнаружении утечек масла.

Какие признаки указывают на необходимость замены сальника распредвала?

Несколько признаков, указывающих на необходимость замены сальника распредвала на ВАЗ 2109 с карбюратором, включают:

• Утечка масла под крышкой головки блока цилиндров;
• Наличие масляных следов на распредвале, ступице или салазках подвески двигателя;
• Повышенный расход масла;
• Появление свистящего или стучащего звука в районе распредвала при работе двигателя.

Замена

Если проверка давления масла и системы вентиляции показали, что течь вызвана именно нарушением целостности сальника распределительного вала, элемент обязательно нужно заменить.

Процесс замены

Мы приготовили инструкцию для такого случая.

1. Обесточьте автомобиль. Для этого достаточно снять минусовую клемму с аккумуляторной батареи и откинуть ее в сторону.
2. Установите поршень от первого цилиндра в положение ВМТ — верхняя мертвая точка.
3. Снимите шестерню привода с распределительного вала.
4. Демонтировав шестерню, убедитесь, что шпонка не осталась на распредвале. Обязательно снимите шпонку и отложите в сторонку на видимое место, чтобы не потерять этот элемент.
5. Воспользовавшись шилом или плоской отверткой, извлеките старый сальник. Обычно он выходит достаточно легко с небольшим усилием.
6. Не забудьте предварительно убедиться в том, что новый выбранный вами сальник распределительного вала не подделка, не имеет дефектов на рабочей кромке, на изделии отсутствуют вмятины, наплывы резины. К сожалению, подделок и сомнительных по качеству изделий сегодня более чем достаточно. Установив такой элемент вместо поврежденного старого, результата ремонт не принесет, поскольку масло все равно продолжит просачиваться.
7. Если сальник оказался хорошим, установку. Чтобы упростить себе задачу, по периметру рабочей кромки сделайте фаску небольшого размера, воспользовавшись надфилем. Так кромка нового сальника легче и проще сядет на распределительный вал.
8. Обработайте все трущиеся элементы с помощью обычного моторного масла, наденьте новый сальник на распределительный вал.
9. Воспользовавшись кусочков дерева, палочкой из древесины, поправьте немного кромку. Она порой немного подгибается при установке.
10. Вооружитесь оправкой, которая соответствует диаметру сальника, и завершите его установку на свое посадочное место.
11. Завершает процесс обратная сборка узла, которая предполагает установку шкива распредвала и возвращение минусовой клеммы на аккумуляторную батарею.
12. Запустите двигатель и проверьте, насколько эффективно выполняют свою работу новый элемент распредвала.

Назначение сальников

Сальник (он же радиальный уплотнительный манжет вала) – специальное устройство, которое предназначается для уплотнения вращающихся соединений деталей автомобиля. Сальники в автомобилестроении применяются очень давно, их конструкция и назначение очень непростое. Манжет в процессе работы не прикасается к поверхности вала, уплотнение деталей происходит за счет создаваемого им разрежения в области вращения вала с помощью специальных насечек.

Совет: Когда держите новый сальник в руках, слегка отогните его рабочую кромку: должна быть упругой, ровной и острой. От ее остроты зависит продолжительность работы нового сальникового манжета

Причины течи масла

Как известно, поврежденный сальник ведет к течи масла, что недопустимо. Но прежде чем винить во всем этот элемент, нужно знать и о других причинах, которые приводят к подобным симптомам.

Причина	Ваши действия
Загрязненная система вентиляции картера	При загрязнении системы ход жидкости нарушается, возрастает давление, появляются следы подтекания масла из картера. Вам необходимо прочистить систему вентиляции картера
Пережатые шланги системы вентиляции картера	Если шланги пережались, это также вскоре приведет к течи. Проблему можно решить двумя способами — восстановить структуру шлангов или поменять их на новые в случае износа
Деформация, износ сальника	Тот случай, о котором мы подробнее расскажем в нашей статье. Заменить сальник не сложно, потому обращаться на СТО вовсе не обязательно.

Повреждение сальника приводит к подтекам. Масло в результате попадает на ремень газораспределительного механизма (ГРМ), что негативно сказывается на его состоянии, работоспособности и эффективности всего двигателя. Потому замена — необходимая мера.

Замена сальника распредвала на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Сегодня мы вместе с вами разберем, правильную замену сальника распределительного вала на автомобилях «Самарского» семейства. Если вы выполняете работу впервые, то в таком случае вам придется уделить на неё около 30 мин или 1 часа, в зависимости от того на сколько быстро вы всё это поймёте.

Примечание! Для замены сальника распредвала, вам понадобится накидной ключ, удлинитель с головкой на «10», а так же оправка, молоток и отвертка!

Где находится сальник распредвала? Сальник располагается сразу же за шкивом распределительного вала. Сальник можно разглядеть двумя способами, либо при снятом шкиве распредвала (Очень хорошо рассматривается, смотрите фото ниже), либо при установленном шкиве но уже не так отчетливо.

Когда нужно менять сальник распредвала? Сальник подлежит замене, при:

• Обнаружении на нём следов протекания масла.
• А так же при его деформации.

Примечание! Протекать масло через сальник может еще по некоторым причинам, к ним относят:

1. Сильную загрязненность системы вентиляции картера. (Как очистить систему, подробно читайте в статье на нашем же сайте, под названием: «Очистка системы вентиляции картера»)
2. А так же пережатие шлангов этой же системы.

Примечание! После устранения всех этих проблем, если течь через сальник не прекратиться, то в таком случае замените его на новый!

Конструкция узла двигателя

Замена распредвала на ВАЗ 2109 требуется крайне редко в силу того, что это одна из самых крепких деталей в конструкции. Сам по себе распределительный вал — это изделие из цельного металла с набором кулачков, поэтому большинство нагрузок ему не страшны.

Однако при определенных условиях вал может получить механические повреждения либо деформации. Чаще всего это столкновения и аварии, реже — перегрузки. В таких случаях его понадобится просто заменить на новый вместе с другими поврежденными деталями.

Вместе с распредвалом нередко проверяют еще 2 детали: сальник и шестеренку. Сальник — резинометаллическая манжета, которая защищает вал от попадания на него посторонних жидкостей, влаги и грязи. Если он поврежден либо деформирован, это приведет к некорректной работе распредвала.

Шестеренка связана при помощи цепной передачи с коленвалом, что обеспечивает взаимную работу 2-х механизмов. Она также может быть повреждена, что вызовет сбои в работе двигателя.

Замена сальника распредвала на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Где находится сальник распредвала? Сальник располагается сразу же за шкивом распределительного вала. Сальник можно разглядеть двумя способами, либо при снятом шкиве распредвала (Очень хорошо рассматривается, смотрите фото ниже), либо при установленном шкиве но уже не так отчетливо.

Когда нужно менять сальник распредвала? Сальник подлежит замене, при:

• Обнаружении на нём следов протекания масла.
• А так же при его деформации.

Примечание! Протекать масло через сальник может еще по некоторым причинам, к ним относят:

Примечание! После устранения всех этих проблем, если течь через сальник не прекратиться, то в таком случае замените его на новый!

Примечание! Когда центральный болт будет отвернут, снимите шкив распределительного вала с автомобиля!

4) Затем взяв в руки плоскую отвертку, выньте с её помощью шпонку шкива из паза в распределительном вале.

Примечание! Шпонку нужно вынимать обязательно, а иначе при извлечении сальника она может просто потеряться!

5) После того как шпонка будет вынута, не убирая отвертки извлеките при помощи неё сальник распределительного вала.

1) Сперва взяв в руки новый сальник распредвала, смажьте моторным маслом его рабочую кромку.

2) Затем установите сальник рабочей кромкой по направлению к головки блока цилиндров, и после чего аккуратно при помощи отвертки или деревянной палочки, заправьте рабочую кромку сальника на распределительный вал.

Примечание! Когда сальник будет установлен на распредвал, окончательно забейте его во внутрь при помощи молотка и подходящего диаметра оправки. Если у вас нет оправки, то в таком случае вместо неё можно использовать головку, или же отрезок трубы подходящего диаметра!

• Шкив распределительного вала обязательно должен быть установлен, выступающей частью ступицы к двигателю автомобиля!

Как заменить сальник распредвала на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) В начале операции, с «АКБ» (что в переводе означает аккумуляторная батарея), скиньте «минусовую» клемму. (Как с «АКБ» скинуть клемму, смотрите в статье: «» в пункте «1»)

2) Далее в обязательном порядке выставите все метки «Газо-распределительного механизма», и после чего снимите ремень «ГРМ» с автомобиля. (Как выставить все метки и после чего снять ремень «ГРМ», вы найдёте в статье: «», в рубрике «Снятие»)

3) Когда ремень будет снят, через отверстие шкива распределительного вала просуньте головку «на 10» с удлинителем, а после этого оденьте её на гайку которая крепит заднюю крышку ремня «ГРМ», тем самым вы зафиксируете шкив от проворачивания. После того как шкив зафиксирован, с помощью накидного ключа отверните центральный болт который этот шкив крепит.

Примечание!
Когда центральный болт будет отвернут, снимите шкив распределительного вала с автомобиля!

4) Затем взяв в руки плоскую отвертку, выньте с её помощью шпонку шкива из паза в распределительном вале.

Примечание!
Шпонку нужно вынимать обязательно, а иначе при извлечении сальника она может просто потеряться!

5) После того как шпонка будет вынута, не убирая отвертки извлеките при помощи неё сальник распределительного вала.

Установка: • Прежде чем начать установку нового сальника, проверьте его состояние осмотрев для этого его рабочую кромку, которая указана буквой «А». На рабочей кромки не должно присутствовать дефекты, она должна быть ровной, без вмятин, без вырывав, и без наплывов резины.

• Пружина сальника распредвала которая обозначается буквой «Б», так же должна быть целой и нерастянутой в противном случае замените сальник на новый.

1) Сперва взяв в руки новый сальник распредвала, смажьте моторным маслом его рабочую кромку.

2) Затем установите сальник рабочей кромкой по направлению к головки блока цилиндров, и после чего аккуратно при помощи отвертки или деревянной палочки, заправьте рабочую кромку сальника на распределительный вал.

Примечание!
Когда сальник будет установлен на распредвал, окончательно забейте его во внутрь при помощи молотка и подходящего диаметра оправки. Если у вас нет оправки, то в таком случае вместо неё можно использовать головку, или же отрезок трубы подходящего диаметра!

3) И в завершение, все ранее снятые детали такие например как: шпонка шкива, сам шкив распредвала и ремень «ГРМ», установите на своё место.

Примечание! • Подробности по установки ремня «ГРМ», смотрите всё в той же статье в которой описывалась инструкция по его снятию.

• Шкив распределительного вала обязательно должен быть установлен, выступающей частью ступицы к двигателю автомобиля!

Дополнительные видео материалы:
Ниже специально для вас мы подготовили видео-ролик, в котором подробно описывается замена сальника распредвала на автомобилях «Самарского» семейства.
