Замена личинки замка двери ваз 2114: выполняем правильно

Замена крышки своими руками

Для того, чтобы снять дверь багажника, потребуются:

• вороток;
• набор торцевых головок;
• шлицевая отвертка;
• набор рожковых ключей.

Порядок замены

Сама замена крышки багажника ваз 2114 выполняется в следующем порядке:

1. Открыть дверь багажника и зафиксировать ее подпоркой подходящего размера.
2. Поддеть плоской отверткой место крепления верхнего шарнира газонаполненного упора, отжать его внутрь багажника и отсоединить.Снимаем верхнее крепление багажника ваз 2114
3. Поддеть плоской отверткой нижнее крепление газонаполненного упора и также отсоединить его.Снимаем газовый упор
4. Аналогичным способом демонтировать второй газовый упор.
5. Выкрутить крепления и снять кронштейны, служащие для крепления упоров.Выкручиваем кронштейны
6. Проверить состояние и прямолинейность самих упоров — если они имеют изгиб или деформацию, то следует приобрести новые и во время обратной сборки установить их.
7. При помощи шлицевой отвертки либо специального съемника поддеть и извлечь 10 пистонов, крепящих обшивку двери задка.
8. Снять обшивку.Снимаем обшивку
9. Отсоединить все подключенные к двери багажника клеммы и колодки проводов.Отсоединяем клеммы
10. Извлечь жгуты проводов из крышки.Извлекаем провода
11. Демонтировать крепления накладки багажника.
12. Выкрутить крепежные элементы замка и вынуть замок.
13. При помощи съемника либо плоской отвертки поддеть и извлечь несколько пистонов, фиксирующий задний край потолочной обшивки салона.
14. Загнуть отсоединенный край обшивки, дабы он не мешал дальнейшему демонтажу крышки.
15. В открывшейся технологической полости найти гайку, крепящую клемму, и выкрутить ее (лучше всего использовать торцевой ключ или головку с удлинителем).
16. Снять клемму.Снимаем клемму
17. С каждой стороны верхней задней части салона найти и выкрутить по паре крепежных гаек, удерживающих петли багажника.Откручиваем петли крышки багажника
18. Демонтировать крышку багажника.

После того, как дверь багажника будет снята, следует внимательно осмотреть состояние ее навесок — если они или их крепежные элементы перекошены либо имеют трещины, то следует выполнить замену.

Производится она следующим образом:

1. Снять прокладки с обеих навесок.Снимаем прокладки навесок
2. Торцевым ключом либо головкой с удлинителем выкрутить пару крепежных болтов, удерживающих петли в двери.Выкручиваем крепежные болты петель
3. Демонтировать навески и установленные под ними прокладки.Демонтируем петли с прокладками
4. Установить новые прокладки и петли, после чего зафиксировать их.

Обратная сборка и установка двери багажника производится точно в таком же порядке, что и разборка, но в обратной последовательности.

Остались ключи в машине (ваз 2115), как открыть без ключей?

Отжать дверь плоской стамеской и просунуть в отверстие проволку с крючком

Если нет запасных ключей-попробуй металлической линейкой с прорезью))) УДАЧИ…. не получится-бей стекло…

линейкой.. . счас в нете найду — точно видел как открывать — там прямо учебник был

сделай стальной крючок, сними резинку-уплотнитель стекла (там где замок) , и лови удачу

ТОнкой линейкой или чем нибудь похожим засунуть между стеклом и уплотнителем в районе замка и двигать ее вниз вверх пока не откроется (на жигулях до 9 модели проверено) P.S. А Если услышишь сильный крик и удары об асфальт битой -УБЕГАЙ СКОРЕЕ — это хозяин вернулся)))))

Булавкой или чем то похожим, я так очень часто помогаю открыть дверь тем кто ключи оставляет в авто.

Возьми жесткую проволокуи сделай крючок небольшой. Просовываешь между резинкой уплотнителя и стеклом на дверце. Нужно этим крючком подцепить тягу открывающую замок и поднять ее вверх. Это геморой конечно, сложно этим крючком тягу зацеплять, но это есть способ С НАИМЕНЬШИМИ ПОТЕРЯМИ

Бери балгарку и реж крышу !

У меня тоже было и не раз. Можно линейкой правда если не умеешь то запаришься. можно открыть капот и отсоединить аккумулятор. Сигналка сама откроется. Или замкнуть контакты где нибудь например поворотник. Удачи.

реально легко и просто. задний треугольник-стекло легко вытаскиваеться руками. и открывай авто

Медвежатник миша тел. 89171077768 он тебе поможет. Следи чтобы магнитолу не спер

Замена всех замков двери, тяг и личинки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Примечание! Чтобы произвести замену замка на двери автомобиля, из инструментов вам понадобиться взять: Ударно-поворотную отвёртку, а так же обычную отвёртку, консистентная смазка ещё понадобиться, ну и сами новые детали!

Где находятся все замки двери, тяги и личинка? Как вы уже поняли замков всего два, один из них внутренний который находиться внутри двери и его скрывает обшивка, а другой наружный, его вы видите постоянно когда открываете дверь и для наглядности на фото ниже он ещё стрелкой указан, кроме этого ещё и личинка присутствует благодаря которой и происходит открывание внутреннего замка и ещё тяга присутствует которая идёт от личинки к данному замку, кстати если тяга вдруг с личинки соскочит то дверь вы уже не откроете и поэтому придётся снимать обшивку с той двери на которой личинка неисправна или либо же менять её на новую (Если старая деформирована) или же либо просто тягу на личинку одеть как она была одета до этого (Делается это при помощи рук) и всё у вас снова станет работать.

Допустим, ключ в замке ВАЗ-2109 не поворачивается или, наоборот, проворачивается и не отпирает дверь. Ремонт автомобильных замков подразумевает одно из действий: замену личинки (цилиндра), замену или ремонт внутреннего замка. В официальных руководствах, кстати, механизм внутреннего замка рекомендуют не ремонтировать, а заменять. Как бы то ни было, сначала нужно до него добраться, для чего снимают обшивку двери. Каждое из действий, требуемых для проведения демонтажа, дальше иллюстрируется на фото. Всю последовательность нужно рассмотреть по порядку.

Теоретически, механизм замка можно разделить на 3 части: ручка с личинкой и кнопкой, основной механизм, внутренняя ручка двери. Все узлы и соединения между ними показаны на схеме.

К нему, то есть к этому узлу подходят 4 тяги. Две из них соединены с внешней ручкой, и чтобы её демонтировать, тяги отсоединяют.

Замена личинки замка двери

Едва ли не каждый автомобилист сталкивался с неприятной ситуацией, когда не срабатывает центральный замок в автомобиле. Порой запорные устройства капота и багажника заедают, существенно усложняя жизнь водителю. На примере ВАЗ-2114 рассмотрим, как можно открыть авто без ключа.

Советы по замене и регулировке замка двери ВАЗ 2114

При замене замка двери следует учитывать, что принципиальных отличий в устройстве замков передних и задних дверей нет. Главное отличие передних дверных замков от задних в том, что в конструкции предусмотрено дополнительная тяга для присоединения цилиндров выключателей дверных замков (личинок). Соответственно, отличаются и дверные ручки, так как в передних наружных ручках предусмотрено отверстие для личинки.

Чтобы произвести правильную регулировку замков дверей необходимо:

1. Ослабить болты крепления фиксатора двери.
2. Рекомендуется простым карандашом обрисовать контуры фиксатора на стойке кузова.
3. Если дверь захлопывается слишком туго, необходимо произвести сдвиг фиксатора наружу. Если дверь закрывается неплотно, то фиксатор необходимо сместить внутрь.
4. Соответственно необходимо отрегулировать фиксатор по вертикали, если дверь опускается, необходимо сместить фиксатор вверх, если приподымается, то вниз.

Для выполнения замены дверных замков необходим такой инструмент:

• трещотка и удлинитель;
• головка «на 8»;
• проникающая смазка WD-40;
• отвертка плоская и крестообразная;
• новые замки для двери.

Замок внутренний для задней двери ВАЗ 2109-15: правый — 21090620501210, левый — 21090620501310, c ценой в 200 рублей. Замок внутренний для передней двери ВАЗ 2109-15: правый — 21080610501210, левый — 21080610501310, цена в 260 рублей.

Стоимость указана на лето 2021 года по Москве и области.

Отжимаем фиксаторы крепления облицовки внутренней ручки замка к панели двери и снимаем облицовку.

С помощью монтажной пластиковой лопаточки вынимаем заглушку ручки подлокотника.

Отвинчиваем крестообразной отверткой два винта крепления ручки подлокотника к внутренней панели двери.

Снимаем ручку подлокотника.

Крестообразной отвёрткой выворачиваем кнопку блокировки двери.

Крестообразной отверткой отворачиваем три самореза в нижней части накладки.

Извлекаем из кармана переключатель положения переднего спускового стекла вместе с колодкой жгута проводов, отсоединяем переключатель проводов.

Откручиваем четыре болта крепления динамика.

С помощью лопаточки или отвёртки аккуратно отщелкнуть шесть пистонов и снимаем карту двери.

Отсоединяем от внутреннего замка тяги наружной ручки и выключателя замка.

Крестообразной отвёрткой отворачиваем два винта крепления внутренней ручки двери. Затем вынимаем внутреннюю ручку замка двери.

Отворачиваем два винта крепления замка двери.

Снимаем наружный и…

… внутренний замки двери.

Снимаем стопорную скобу с пальца рычага и отсоединяем тягу внутренней ручки от рычага внутреннего замка.

Производим установку тяг замка на новый.

Собираем все детали в обратной последовательности.

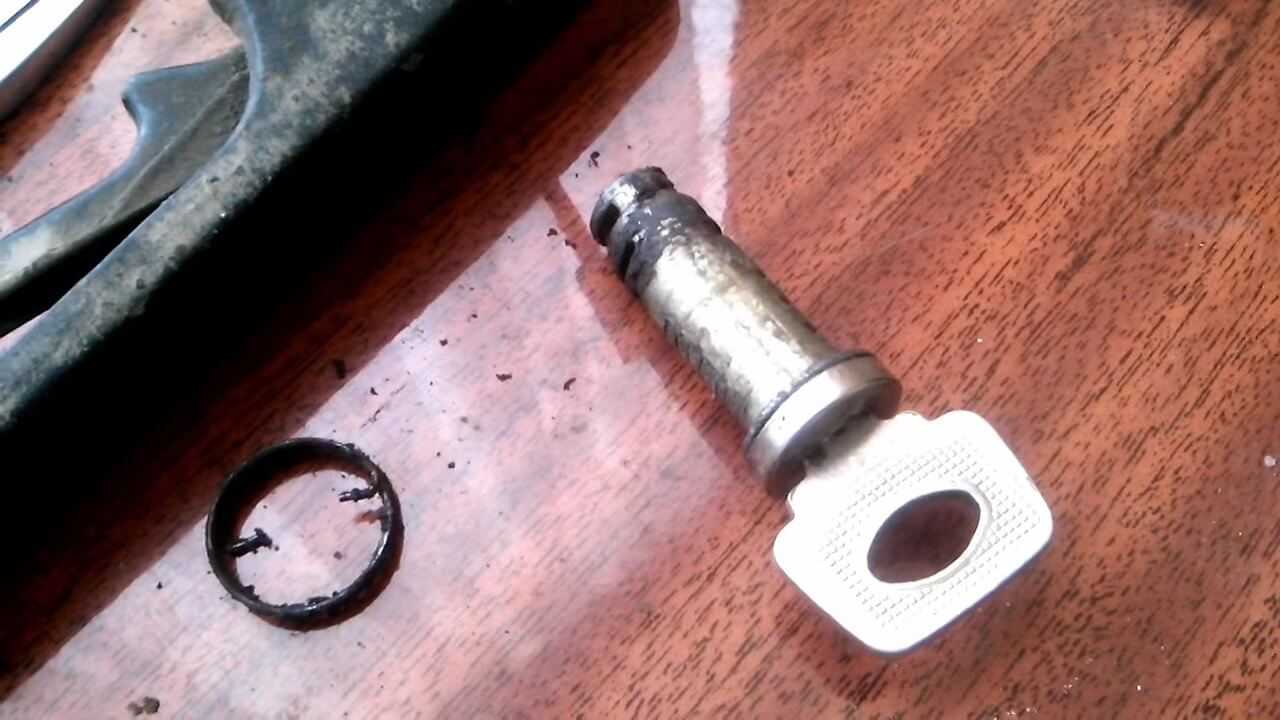

Особенности замены личинки замка двери на автомобиле ВАЗ 2114

Личинка имеет цилиндрическую форму, которая активируется при повороте ключа в скважине. Если механизм заедает и затрудняет открытие/закрытие, то однажды водитель просто не сможет попасть за руль своего авто. Поэтому при некорректной работе устройства, показана замена личинки замка двери на ВАЗ 2114.

Причины замены личинки замка ВАЗ 2114

Механизм бесшумный, но если при открытии дверного элемента появился посторонний звук, устройство придется демонтировать или перебрать. Замена личинки замка передней двери на ВАЗ 2114 требуется по ряду причин:

• резкое снижение температуры;
• выход из строя стопорного кольца;
• выпадение фиксирующего столбика;
• разрушение пластмассового колпачка тяги;
• износ внутренних штифтов и зубьев.

При износе отдельных деталей они будут цепляться друг за друга, блокируя функцию поворота. Основной фактор, указывающий на ремонт — проворот ключа.

Рекомендации

Переборка и смазка отдельных деталей не даст результата, если фрагменты сильно износились. Цилиндр лучше вынуть из сердцевины и установить новый. Рекомендации по замене замка двери ВАЗ 2114:

1. Частичный ремонт или смазка лишь на время вернут жизнь замыкающему механизму. Если появились проблемы, то лучше заменить цилиндр полностью.
2. После установки требуется периодически смазывать механизм. Опытные автомобилисты используют для этого силиконовые вещества.
3. Проводится процедура ремонта в хорошо освещенном помещении, при комфортной температуре.
4. Чтобы поменять элемент, потребуется набор отверток, плоскогубцы и смазочное вещество.
5. Иногда вместе с личинкой приходится заменять пружины. Они приобретаются отдельно.

Цилиндровый фрагмент продается в комплекте. Цена зависит от производителя. Если покупать дешевый китайский вариант, то он будет стоить около 150 руб. Лучше отдавать предпочтение ВАЗовским запчастям. Стоимость такого комплекта составляет 400-500 руб.

Процедура снятия

В зависимости от причины выполняется полная или частичная замена. Переборкой простому обывателю заниматься не рекомендуется, поскольку в этом процессе слишком много нюансов, а вот заменить механизм сможет практически каждый. Пошаговая инструкция:

1. Откручиваются три винта. Они расположены на внутренней стороне ручки. Для этого используется крестообразная отвертка, благодаря этому снимается накладка.
2. Извлекается переключатель положения переднего спускового стекла вместе с колодкой жгута проводов. Для этого провода сначала отсоединяются.
3. Снимается заглушка на ручке подлокотника, элемент подцепляется тонким уголком отвертки.
4. Откручиваются 2 винта на рукояти, которые держат внутреннюю панель.
5. Отжимаются пластмассовые клипсы, чтобы снять облицовку.
6. Извлекается 6 пистонов для снятия дверной карты.
7. Снимаются наружные крепления, гайки откручиваются ключом на 8.

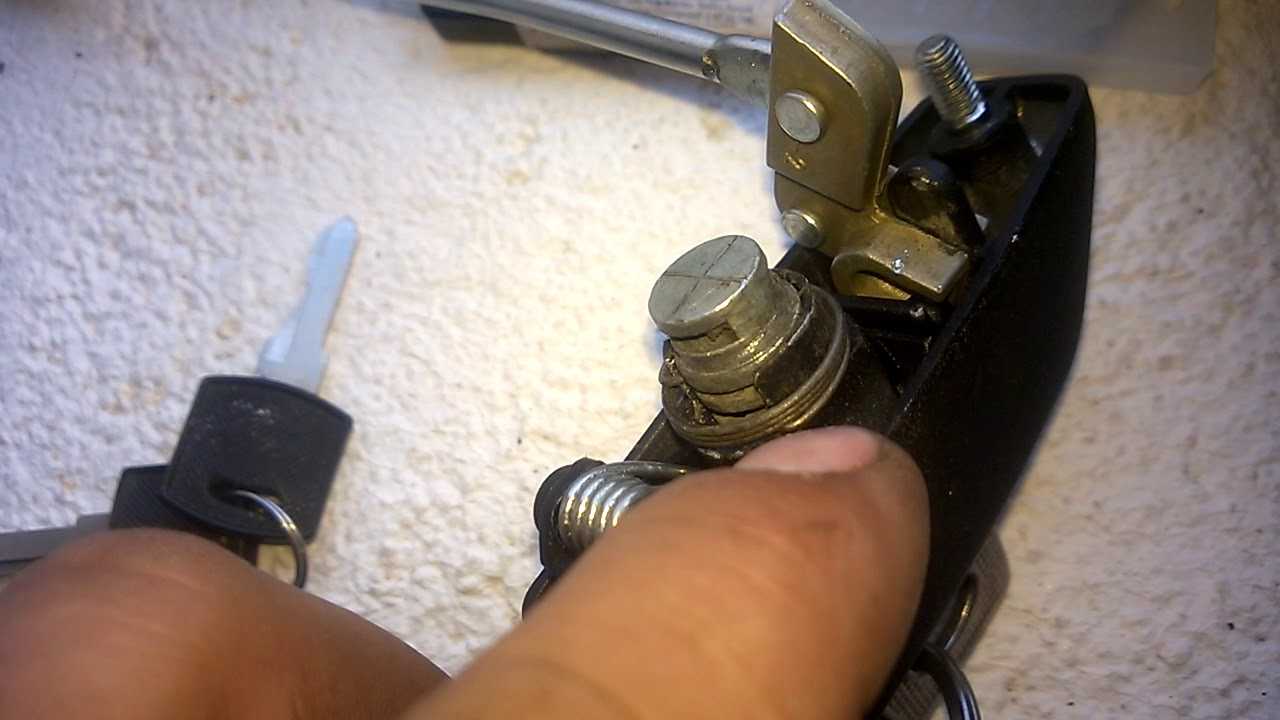

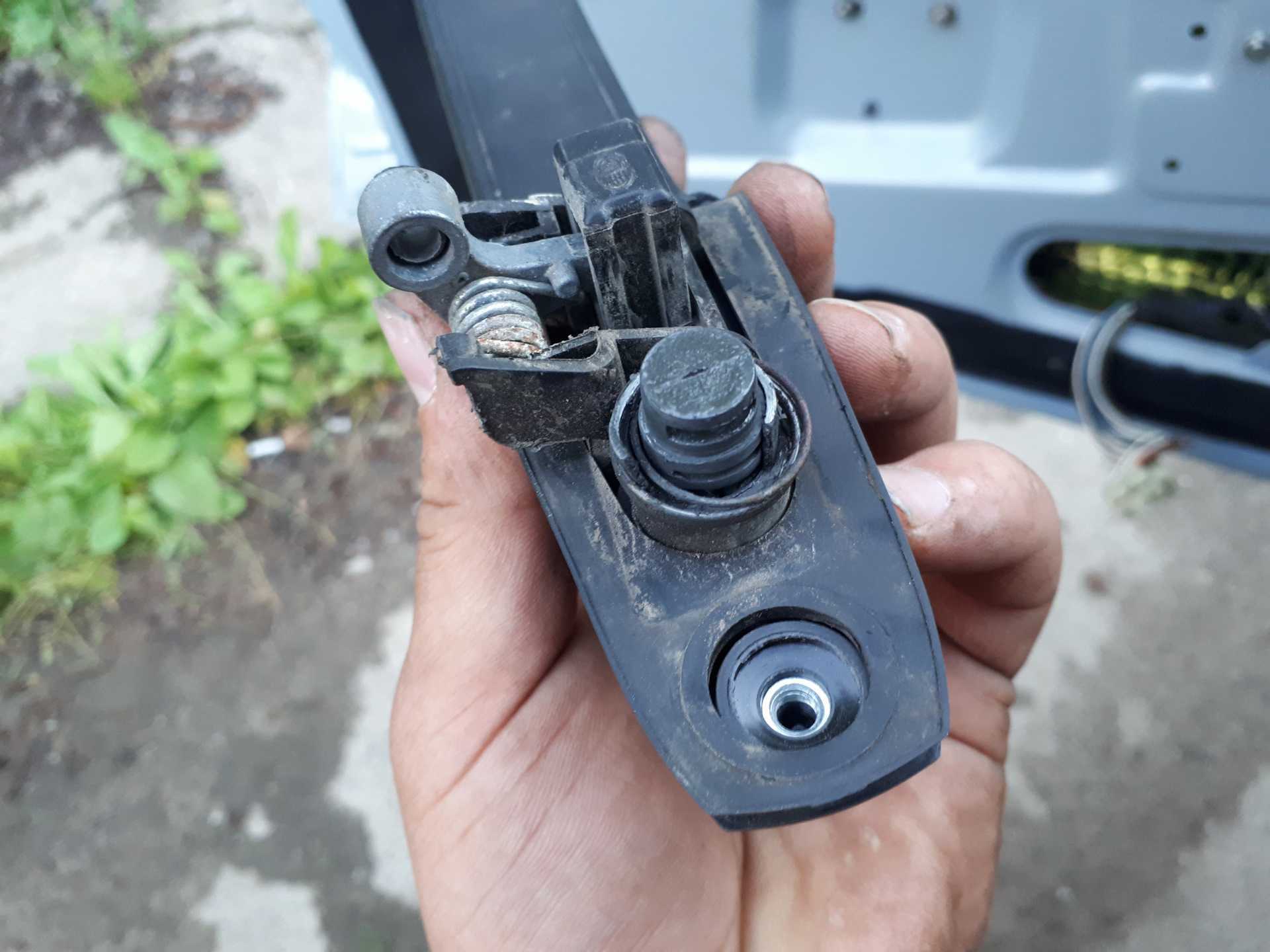

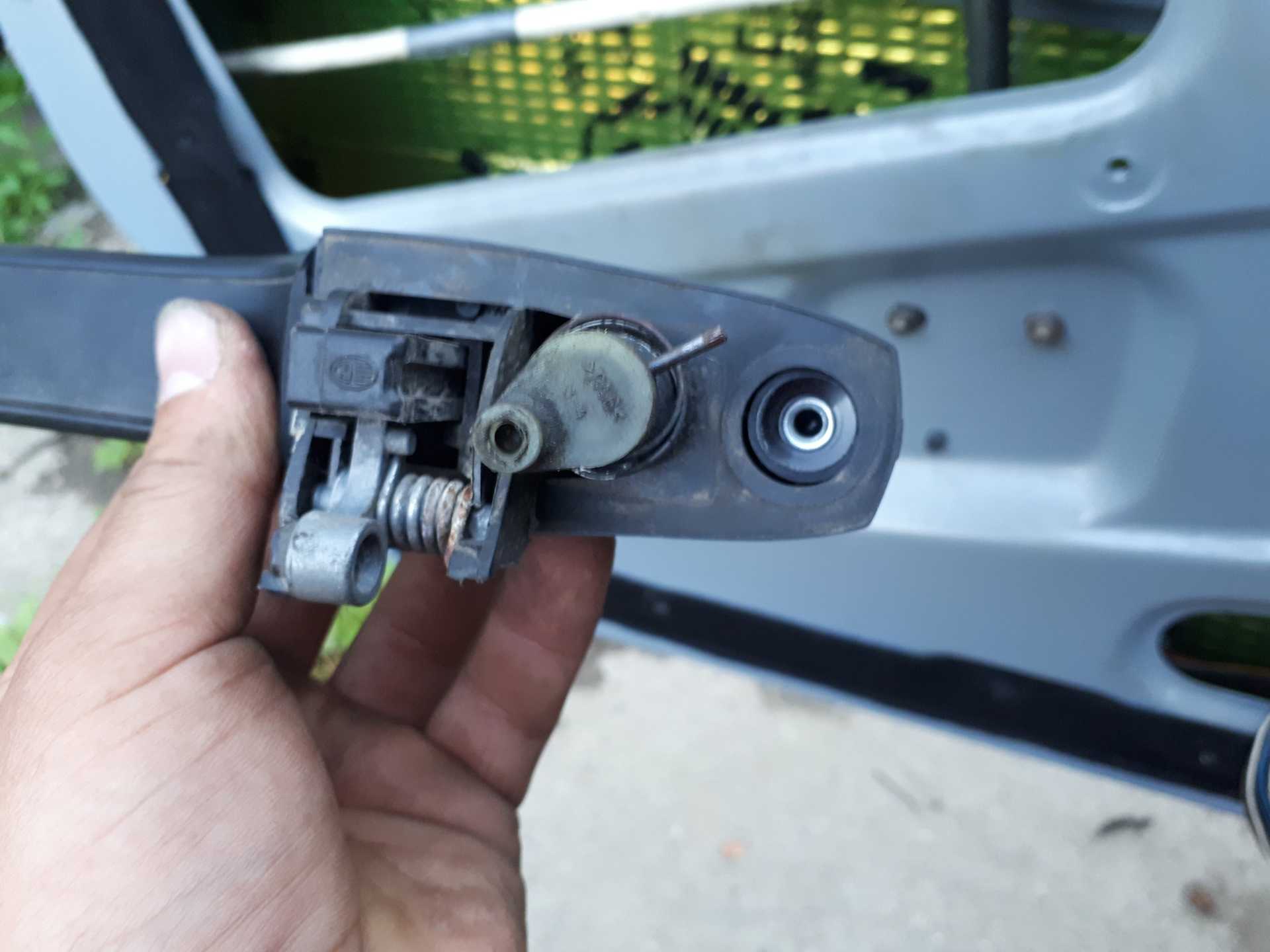

Как снять тяги

Чтобы снять этот фрагмент, потребуется ударная отвертка и ключ на 8. Элемент присоединен ко внутреннему замочному механизму и выключателю замка. Алгоритм действий:

1. Проводится полное отсоединение внутреннего замка тяги наружной ручки.
2. Снимается ручка вместе с тягами.
3. Вынимается штифт из наконечника тяг.
4. Извлекается наконечник из пластмассы из сердцевины цилиндрового устройства.
5. Снимается возвратная пружина. Проводится выемка старой личинки.

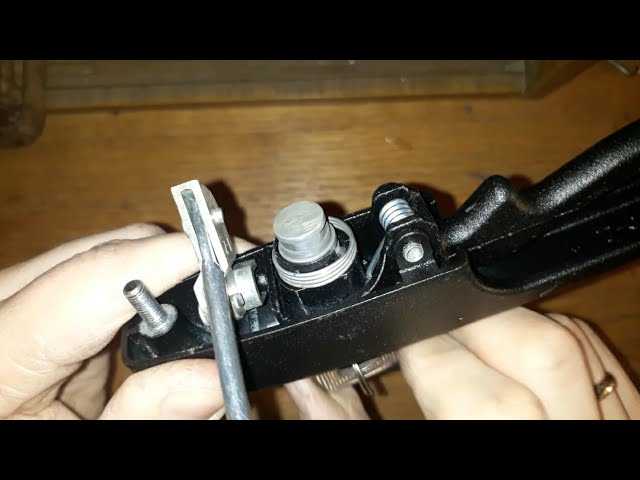

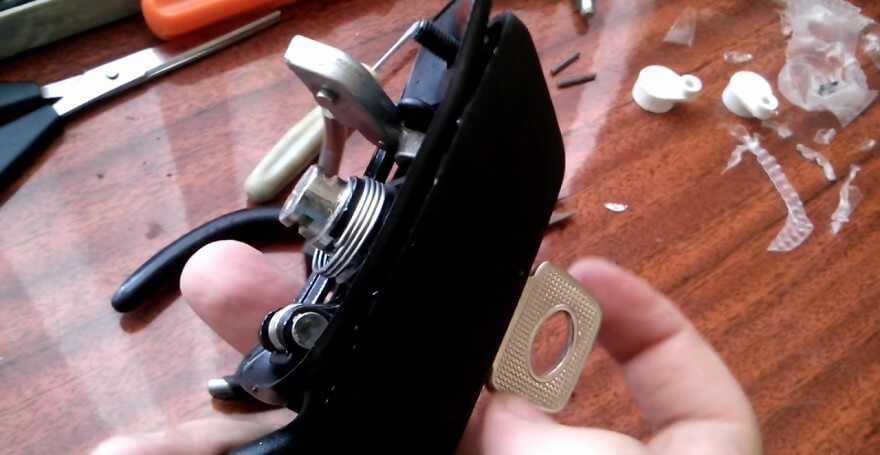

Установка новой детали

Алгоритм снятия и сборки одинаковый, хотя инструкция по установке цилиндрового механизма имеет свои нюансы. Перед тем как вкладывать новую личинку в сердцевину, деталь смазывается силиконовым веществом и только потом вставляется в ручку. Дальнейший алгоритм действий:

1. Вставляется возвратная пружина рядом с личинкой.
2. Проверяется работоспособность ключа. Он должен легко поворачиваться во всех положениях.
3. Устанавливается штифт на наконечник поворотной тяги. Проводится подключение.
4. Прикручивается внутренняя и внешняя панель, фиксируются ручки, возвращается на место заглушка.
5. Закручиваются основные три винта изнутри.

Крышка багажника больше не бьёт по голове

Всем владельцам “Ваз 2115” известно, что крышка багажника плохо держится в открытом положении, особенно если машина занижена.

Как-то раз, я поставил стойку багажника от “Ваз-2112”, но от нее появился зазор и багажник стал тяжело закрываться, Позже я снял стойку и поменял петлю багажника, в которой было отломлено ушко, всё равно торсины со временем ослабли, а подтягивать я их не умею, да и опасно, т.к. могут вылететь в стекло или в глаз.

Вообщем купил две пружины сцепления от Ваз “классики” (можно найти в любом автомагазине). Далее открыл багажник и увидел, что снизу каждой петли есть дырка (с завода), отогнул один конец пружины пассатижами и вставил в петлю багажника (в заводскую дырку), а другой конец пружины прикрутил тоже на штатный болт, который держит обивку багажника и находится ближе всех к петле багажника.

На фото всё видно:

пружина с правой стороны

правая петля багажника — вид снизу

пружина с левой стороны

левая петля багажника — вид снизу

Результат порадовал, зазоры между крышкой багажника и задними фонарями остались прежними, крышка багажника теперь держится в открытом положении и не падает, багажник закрывается без усилий, не нужно снимать торсины.

Причины проблем с открыванием двери

Если замечена некорректная работа конструкции ВАЗ 2115 и при этом не открывается задняя дверь снаружи, то причина скрывается в замыкающем механизме или плохой регулировке дверного фрагмента. На необходимость ремонта указывают следующие факторы:

• дверь сильно хлопает при закрытии;
• появился неприятный скрип;
• происходит отскок от автомобильного обода;
• произошло смещение дверного полотна;
• появился увеличенный зазор между кузовом и ободом дверцы;
• проседание, провисание, отход дверной стойки в сторону;
• при закрывании хлесткая отдача, поскольку неверно выставлен люфт;
• дверца закрывается только после сильного толчка;
• сломался или заблокировался замок, не работает ручка (наружная, внутренняя);
• появился треск, грохот в дверной карте во время движения транспорта.

Особого внимания требуют зазоры, петли, внутренняя начинка двери, замок и ручка. Проводится осмотр внешнего вида автомобиля в закрытом и открытом состоянии. Также выясняется, есть ли перекос или иные изменения кузовной формы. Дверцы должны находиться на одном уровне, диаметр зазоров составлять не более 1–2 см. Изучив состояние петель, проводится поиск механического повреждения, проверяется работоспособность открывающего механизма, работа личинки замка.

Почему не открывается дверь изнутри или снаружи

Причины, по которым не открывается дверь в машине изнутри и снаружи (ВАЗ-2114, 15,12,11), могут быть разными:

• износ некоторых деталей, отвечающих за тягу внутри защелки;
• намокание замка или обледенение частей замка из-за мороза;
• наличие постороннего предмета внутри;
• полная разрядка аккумуляторной батареи при включенном детском затворе.

Отдельные детали на машинах марки ВАЗ 2108-2115 изнашиваются чаще всего. Особенно это касается отвечающего за тягу пластмассового наконечника. Материал со временем подвергается деформации, становится более хрупким. Связано это с том, что запорное устройство приходится закрывать и открывать ежедневно.

Сначала механизм разблокировки начинает заклинивать при слишком резком или чрезмерно плавном нажатии. И однажды приходит день, когда дверь в вашей машине ВАЗ-2115 или 2112 перестанет открываться и изнутри, и снаружи.

Как открыть

Если вы находитесь внутри машины, а дверцу заклинило, то можно выбраться из салона, а затем попробовать открыть замок самостоятельно снаружи.

Когда снаружи этого сделать нельзя (например, в ситуации когда владелец забыл ключи в салоне), то можно воспользоваться разными методами: от адекватных, щадящих до агрессивных, радикальных — вплоть до выбивания заднего стекла.

Если на авто открыто окно на несколько сантиметров, то несложно поддеть ручку, которая фиксируется в определенном положении, затем оттянуть ее с помощью обычной веревки или прочной лески.

Другой вариант, что делать, если не открывается дверь в машине снаружи ВАЗ-2114, 2115,2112, 2111

Как открыть заклинившую дверь изнутри

Если вы находитесь внутри автомобиля, но не имеете возможности выйти через другую дверцу, можно воспользоваться одним из вариантов альтернативного открытия:

• Если дверь захлопнулась не полностью, попробуйте подобраться к механизму запора с помощью металлической линейки или прочной длинной проволоки.
• Если закрывается до конца, нажимайте на внутренние и наружные ручки одновременно или поочередно, стараясь вытолкнуть дверцу изнутри.
• Последний вариант предполагает помощь со стороны. Попробуйте открывать дверцу с обеих сторон, надавливая на нее, нажимая на дверной замок, используя металлическую линейку.

В определенный момент рычаг запора может сработать, и механизм откроется

Но важно понимать, дальше такая ситуация повторится. Поэтому надежнее будет отвезти машину в автосервис для профессионального ремонта дверных замков

Причины неисправностей

Существует несколько видов неисправностей, мешающих открыванию дверец автомобиля ВАЗ-2109 снаружи или с обеих сторон:

• Отломалась наружная клавиша, изготовленная из силумина. Это случается при попытке открыть дверцу при сильном морозе, прикладывая большое усилие. Поломка не считается большой проблемой, потому что створку можно открыть ручкой с внутренней стороны.
• Сломался силуминовый толкатель, срабатывающий от клавиши открывания. Причины те же: низкая температура на улице и сильное нажатие. В данной ситуации дверцу можно тоже разблокировать из салона авто.
• Отпала тяга, что связывает рукоятки с механизмом запирания. Дверь не отпирается ни с какой стороны.
• Износ деталей запорного устройства.
• Открутились винты крепления замка, и он свободно болтается внутри дверной карты. С помощью ручек отворить дверцу невозможно.

Последняя неисправность иногда возникает по вине самого автолюбителя, принявшего решение поменять либо отремонтировать дверной замок. Поставив его на место и не до конца закрутив винты, владелец ВАЗ-2109 случайно захлопывает дверку, после чего открыть ее ручкой не удастся.

Как устроен замок автомобильной двери 2108-2115

Дверной замок для моделей ВАЗа от 2108 до 2015 – это полностью неразборная конструкция, которая состоит из нескольких деталей:

• металлическое основание;
• запор;
• фиксатор;
• пружина;
• пластиковый корпус.

Для замка предусмотрено 3 положения:

• открытое;
• предохранительное;
• закрытое.

Управление замком принимает на себя шифт. Эта деталь, которая входит в механизм внутреннего замка, при опускании разблокирует запор.

Не открывается дверь

Внутренние или наружные замки машин ВАЗа по типу конструкции совпадают с аналогичными механизмами от автомобилей Porsche марки 924,944. Этот интересный факт часто упоминают автомеханики, когда занимаются ремонтом дверных конструкций на отечественных автомобилях.

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115

Рис. 8.14. Стеклоподъемник передней двери: 1 – ручка стеклоподъемника; 2 – облицовка; 3 – розетка; 4 – прокладка; 5 – механизм стеклоподъемника; 6 – оболочка троса; 7 – ролик; 8 – стекло; 9 – уплотнитель; 10 – уплотнитель наружный; 11 – уплотнитель внутренний; 12 – обойма; 13 – пластина крепления опускного стекла; 14 – трос

Отожмите розетку 3 и сдвиньте до полного выхода облицовку 2 ручки 1 (рис. 8.14) стеклоподъемника. Снимите ручку и облицовку.

Рис. 8.13. Внутренний вид передней двери: 1 – кнопка выключения замка; 2 – обивка двери; 3 – ручка подлокотника; 4 – внутренняя ручка двери; 5 – наружное зеркало заднего вида; 6 – болты крепления двери; 7 – ограничитель открывания двери; 8 – выключатель электростеклоподъемника; 9 – карман обивки двери; 10 – катафот; 11 – наружный замок двери

Вывернув винты, снимите ручку подлокотника 3 (см. рис. 8.13) и карман обивки двери. При помощи отвертки снимите облицовку внутренней ручки 4 двери. Выверните кнопку 1 выключения замка.

Снимите ручку регулирования наружного зеркала 5 заднего вида, внутреннюю облицовку и, вывернув винты крепления, снимите зеркало.

Преодолевая сопротивление пружинных пластмассовых держателей, снимите обивку 2 двери. Снимите с двери уплотнители опускного стекла. Через отверстия внутренней панели двери удалите защитные пластины.

Выверните винты крепления и снимите вниз направляющие желобки опускного стекла, затем отсоедините обойму 12 (рис. 8.14) стекла от пластины 13, отверните гайки крепления стеклоподъемника, снимите его и выньте через верх опускное стекло.

Рис. 8.15. Стеклоподъемник с электроприводом: 1 – ролик; 2 – оболочка троса; 3 – опора стеклоподъемника; 4 – механизм стеклоподъемника; 5 – моторедуктор; 6 – пластина крепления опускного стекла; 7 – кронштейн крепления моторедуктора; 8 – трос

Часть автомобилей комплектуется стеклоподъемниками с электроприводом (рис. 8.15).

Подъем стекла осуществляется путем передачи крутящего момента от моторедуктора 5 механизму 4 стеклоподъемника и далее вертикальным перемещением троса 8 с закрепленной на нем пластиной 6 крепления опускного стекла.

Перед разборкой двери и последующим снятием стеклоподъемника необходимо отсоединить переключатель 8 (см. рис. 8.13) от разъема моторедуктора 5 (рис. 8.15). Снимите стеклоподъемник, выкрутите опоры 3 и отсоедините моторедуктор.

Рис. 8.16. Замок передней правой двери: 1 – поводок клавиши; 2 – поводок выключателя замка; 3 – тяга выключения; 4 – тяга наружного привода; 5 – клавиша; 6 – кнопка выключения замка; 7 – тяга кнопки выключения; 8 и 17 – рычаги выключения; 9 – наружная ручка двери; 10 – кронштейн внутренней ручки; 11 – внутренняя ручка двери; 12 – облицовка внутренней ручки; 13 – тяга внутреннего привода; 14 – корпус внутреннего замка; 15 – рычаг наружного привода; 16 – промежуточный рычаг; 18 – корпус наружного замка; 19 – палец привода замка; 20 – собачка; 21 – фиксатор замка; 22 – храповик; 23 – винт крепления замка

Отсоедините от замка тяги 4 (рис. 8.16), 7 и 13, наружной 9 и внутренней 11 ручек двери. Отверните две гайки крепления и снимите наружную ручку двери.

Рис. 8.17. Крепление замков и ручек передней двери: 1 – внутренняя ручка двери; 2 – передняя дверь; 3 – тяга внутреннего привода; 4 – кнопка; 5 – наружная ручка двери; 6 – клавиша ручки; 7 – личинка замка; 8 – уплотнитель ручки; 9 – тяга кнопки; 10 – тяга наружного привода; 11 – поводок выключателя замка; 12 – тяга поводка выключателя замка; 13 – палец фиксатора замка; 14 – корпус фиксатора замка; 15 – замок наружный; 16 – замок внутренний; 17 – тяга моторедуктора; 18 – моторедуктор блокировки замка двери

В случае комплектации автомобиля электроблокировкой замков дверей (рис. 8.17) после снятия обивки двери отсоедините разъем моторедуктора 18 и тягу 17.

Выверните винты и снимите замок 8 (см. рис. 8.16). Выньте внутреннюю ручку двери в сборе с кронштейном 10, вывернув предварительно винты крепления.

При необходимости выверните винты крепления и снимите ограничитель открывания двери.

Сборку двери выполните в обратном порядке. Для надежного крепления резьбу винтов замка и фиксатора смажьте герметиком типа УГ-9. Перед установкой обивки двери проверьте состояние держателей.

Рис. 8.18. Крепление замков и ручек задней двери: 1 – рычаг; 2 – тяга кнопки; 3 – кнопка; 4 – тяга привода замка; 5 – тяга внутреннего привода; 6 – панель двери; 7 – клавиша ручки; 8 – корпус ручки двери; 9 – поводок клавиши; 10 – уплотнитель ручки; 11 – тяга; 12 – замок наружный; 13 – палец фиксатора замка; 14 – корпус фиксатора замка; 15 – замок внутренний; 16 – тяга моторедуктора; 17 – моторедуктор блокировки замка двери; 18 – ручка двери внутренняя

Разборку и сборку задней двери производить аналогично передней (рис. 8.18).

Установка новой личинки

Чтобы поставить новую личинку замка, потребуется выполнить несколько простых действий:

1. Распаковать новый комплект, подготовленный для замены, смазать внутренние движущиеся детали.
2. Провести монтаж новой возвратной пружины. Обычно она не входит в стандартный комплект замены и покупается отдельно. При правильном монтаже ключ, находясь в скважине, должен свободно проворачиваться назад.

Устанавливаем новую возвратную пружину

1. Установить штифт в наконечнике поворотной тяги.
2. Собрать дверь в обратном порядке, как описано в предыдущем разделе.

https://youtube.com/watch?v=cFcsEhNbr3Q

Оценка статьи:

1

оценок, среднее:

5,00

из 5)

Загрузка…

Как заменить замок багажника на ВАЗ 2113-ВАЗ 2115?

1) Что касаемо хэтчбеков, на них замок снимается легко но и на седанах проблем тоже не возникнет, но сам принцип замены на двух разных кузовах различен, в начале про хэтчбеки поговорим, если у вас именно автомобиль с таким кузовом, то на них сперва снимите обивку которая внутри крышки багажника на десяти пистонах крепится, она снимается очень легко, все пистоны отвёрткой поддели и после чего обивку отложили в сторонку, более подробно о том как это сделать, читайте в статье: «Замена спойлера на автомобилях», пункт первый в той статье подробно изучите.

2) После того как обивка снята, выкрутите два болта и тем самым снимите замок с автомобиля, но только при выкручивании болтов, учитывайте тот факт что под одним из них располагаются несколько клемм, одна из которых идёт на моторедуктора стеклоочистителя двери задка, а другая на стоп-сигнал, ну и всё, замок снят с автомобиля.

Примечание! Чтобы отрегулировать замок на данном типе автомобилей, берите накидной ключ (Можно гаечный если накидного нет, просто есть вероятность сорвать болты крепления фиксатора) и им ослабьте болты крепящие фиксатор (Не выкручивайте их полностью, в данном случае кстати вы регулируете положение замка, из-за сбитого положения крышка багажника может тяжело закрываться, закрываться с ударом или очень плохо крепится и на кочках открываться вообще), после чего переместите фиксатор в нужном направлении, добившись того чтобы замок при закрывании крышки багажника, входил в фиксатор без сильного усилия и чтобы багажник прочно закрывался (см. фото 1), если же вам нужно будет отрегулировать крышку багажника по высоте (То есть крышка плохо закрывается и у неё есть люфт, если крышку дёргать), то в этом случае полностью выкрутите болты крепящие фиксатор, снимите его и после этого находящиеся за ним регулировочные пластины подберите (Всегда помните одну вещь, чем пластин вы положите больше, тем крышка багажника будет стоять выше и у неё будет люфт, чем меньше же пластин стоит, тем хуже крышка багажника закрывается и тем сильнее она прижимается к кузову автомобиля, а если пластин вообще не будет, то крышку просто закрыть не удастся, поэтому ищите золотую середину, см. фото 2)!

3) Что касаемо седанов, на них сперва вынимаются пластмассовые фиксаторы с помощью отвёртки которые крепят крышку замка и после этого крышка снимается (см. фото 1), а когда она будет снята, к отсоединению тяги приступайте, для этого кончик тяги (Тяга указана синей стрелкой на фото 2) выведите из отверстия которое зелёной стрелкой указано, но учтите, кончик загнут и крепится винтом который указан жёлтой стрелкой, поэтому в начале винт выкрутите, после чего загнутый кончик тяги разогните пассатижами и только после этого выньте тягу из отверстия в которой она находится, как это всё будет сделано, выведите тягу ещё из отверстия в рычаге цилиндра замка (см. фото 3) и снимите её, сразу же после этого выкрутите три гайки которые крепят замок (см. фото 4) к крышки багажника и снимите его со шпилек и в завершение, выкручивайте болт который крепит цилиндр замка (см. фото 5) и снимите его (см. фото 6).

Примечание! Устанавливается новый замок на своё место в обратном порядке снятию, при установке гайки в начале до упора не заворачивайте, а лучше чуть-чуть заверните и пробуйте в разных положениях замка, закрывать крышку багажника, тем самым вы замок отрегулируете под крышку и она у вас будет закрываться нормально!
