Выхлопная система ваз 2107 инжектор схема размер труб

Инструкция по замене резонатора

Так как резонатор на ВАЗ 2107 не прикреплен к кузову, необходимо придерживать его при замене, чтобы не деформировать приемную трубу.

Обстучите молотком соединения труб и хомуты, как и в предыдущем случае.
Первым делом отсоединяем резонатор от глушителя, затем от “штанов”. В соединении резонатора и приемной трубы действуем по той же схеме, отгибаем лепестки, применяем “жидкий ключ” либо болгаркой в самом крайнем случае, и очень аккуратно.
В точке сочленения резонатора с глушителем дело обстоит сложнее. Когда трубы прикипели, обрезаем кусок трубы идущей от резонатора, затем вынимаем оставшуюся часть из развальцовки при помощи газового ключа либо плоскогубцев.
Обычно в этом месте трубы прикипают намертво, когда разъединить их невозможно, меняем и глушитель
Устанавливаем новый резонатор, соблюдая его изначальное положение. Если установить резонатор неправильно, он начнет стучать по днищу кузова, либо задевать за неровности дороги.
Желательно, чтобы труба резонатора, идущая от приемной трубки к бачку, находилась параллельно земле
Таким же образом выравниваем соединение резонатора с глушаком, чтобы бачок располагался параллельно земле, и не стучал по кузову

Как отремонтировать глушитель своими руками

Прежде чем приступать к ремонту глушителя, нужно оценить целесообразность этих действий. Не каждый автовладелец обладает навыками работы со сварочным аппаратом. К тому же, не всегда глушитель можно хорошо отремонтировать — в случаях сильного прогара лучше всего сразу менять его на новый.

Причины выхода из строя

Чаще всего глушители на ВАЗ 2106/2107 теряют свою работоспособность по следующим причинам:

механические повреждения во время езды по неровным дорогам, удары;
быстрые перепады температурных режимов, особенно в зимнее время, когда снаружи холодно, а внутри корпуса из-за выхлопов очень высокие температуры;
примеси в бензине, которые выходят вместе с выхлопными газами и влияют на состояние металлических поверхностей глушителя.

Эксплуатация авто с такими повреждениями глушителя небезопасна

Однако насколько срочно нужно проводить ремонт глушителя, если вы вдруг заметили какие-то повреждения в его корпусе или чёрные выхлопы из трубы? Чем может грозить эксплуатация «Жигулей» с прогоревшим или деформированным глушителем?

Во-первых, если в корпусе любого элемента имеются отверстия, то выработанные газы будут поступать в салон. Главная опасность состоит в том, что выхлопы не имеют цвета и запаха и почувствовать их невозможно. При этом водитель начинает испытывать головные боли, тошноту и головокружение. Если находиться в салоне автомобиля с заведённым мотором длительное время, то можно потерять сознание и даже умереть.

Во-вторых, если выхлопная система не работает в штатном порядке, то снижается мощность двигателя. Это бывает особенно заметно при разгоне, старте с места или обгоне.

В-третьих, при неисправном «глушаке» мотор начинает потреблять очень много бензина. Небрежность автовладельца приведёт к тому, что глушитель будет работать всё хуже и хуже, а литраж на 100 км пути увеличиваться.

Как заварить глушитель

Чаще всего глушитель теряет свою герметичность, а потому не может выполнять работу в нормальном режиме. При этом дыры могут появляться как на самих трубах, так и на сварных швах.

Рекомендуется зачистить сварной шов и закрасить место работы термостойкой краской

Использование сварочного аппарата и металлических заплаток можно считать самым надёжным способом ремонта глушителей.

Для того чтобы заварить «глушак», нужно подготовить электроды подходящего размера (всё зависит от того, насколько большое отверстие прожжено в глушителе) и лист металла необходимой величины. После чего рекомендуется выполнять сварку максимально удалённо от края отверстий, так как истончившиеся края металла могут быстро разрушиться:

Очистить рваные края глушителя от ржавчины и пыли.
Обезжирить металл растворителем.
Приложить металлическую заплатку к корпусу и прихватить её в нескольких местах по периметру дыры.
После этого можно приступать к наложению полноценных сварных швов.
После того как швы застынут, рекомендуется зачистить шлак металлической щёткой.

Сварные швы рекомендуется накладывать осторожно, чтобы не прожечь корпус глушителя

Как поменять прокладку

Между основным глушителем и резонаторной частью находится армированная прокладка. Её назначение — препятствовать нагреванию резонатора, поэтому она выполняется из термостойкого металла.

После демонтажа глушителя рекомендуется менять прокладку. Это не занимает много времени, так как элемент вставляется в трубу глушителя и зажимается между её частями.

Как заменить подвесные резинки

Это, пожалуй, самая простая процедура в ремонте глушителей «Жигулей». Задняя часть трубы крепится к кузову тремя подвесными резинками. В процессе езды некоторые из них могут потеряться или же серьёзно деформироваться.

Чтобы поменять эти резинки, нужно просто загнать машину на смотровую яму или эстакаду, снять старые изделия и на их место установить новые. Некоторые автовладельцы меняют подвесные резинки без эстакады, просто подлезая под кузов с задней левой стороны.

Видео: меняем резонатор и глушитель на автомобиле ВАЗ 2106/2107

Глушитель в автомобилях ВАЗ классика не назовёшь, конечно, долговечным элементом. Однако в возможностях самого владельца своевременно производить необходимые ремонтные работы или менять «глушак» в случае необходимости. Тем более процедура максимально упрощена конструкцией самих ВАЗ 2106/2107. Поэтому любые работы с глушителем можно провести своими руками в гаражных условиях.

Ваз 2107 замена глушителей самостоятельная

Выхлопная система ваз 2107 (карбюратор)

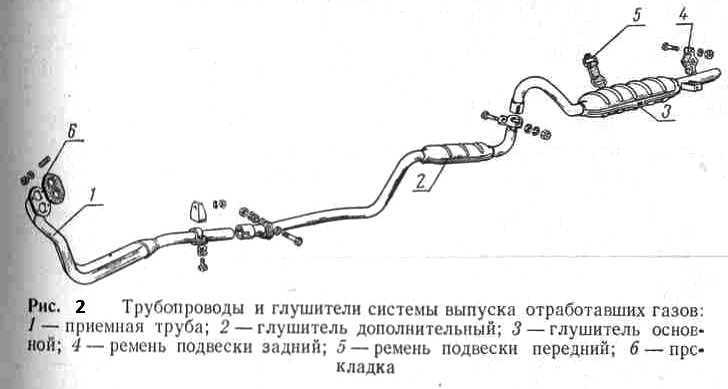

Давайте разберемся, из чего состоит глушитель. На фото сверху:

болт подушки (1)
подушка, крепящая глушитель (2)
основной глушитель (3)
ремень, на котором подвешен глушитель (4)
болт стяжного хомута (5)
стяжной хомут, крепящий основной глушитель (глушак) к резонатору (6)
болт второго стяжного хомута (7)
стяжной хомут, крепящий резонатор к “штанам” (8)
гайка, крепящая приемную трубу к выхлопному коллектору (9)
стопорная пластина (10)
прокладка “штанов” (11)
приемная труба (штаны)(12)
резонатор (13)
болт хомута, крепящего приемную трубу (14)
хомут, крепящий приемную трубу (15)

Каждому хозяину автомобиля ваз 2107 приходится со временем заменить одну либо несколько деталей выхлопной системы. Цена замены одной запчасти не велика, но вы можете сэкономить, выполнив эту работу своими руками. Для ремонта не требуются особые инструменты или специальные навыки, пригодится болгарка и “жидкий ключ” (WD-40 либо его аналог). На рисунке вверху показано, как устроен глушитель ваз 2107, замена — следующий этап. К сведению:

Выхлопная система ваз 2107 с карбюратором состоит из приемной трубы (штанов), основного и дополнительного глушителей;
Фланец штанов на ваз 2107 крепится к выхлопному коллектору посредством четырех шпилек. На них накручены латунные или омедненные стальные гайки. Они откручиваются попарно и зафиксированы специальными стопорными пластинами;
Сочленение коллектора с приемной трубой уплотняется армированной прокладкой из металлоасбеста. Штаны крепятся дополнительно с помощью хомута к кронштейну коробки передач;
Резонатор ваз 2107 состоит из переднего и заднего глушителей. Трубка переднего глушителя надевается на штаны, а заднего — вставляется в трубку основного. В местах соединений фиксируются стяжными хомутами;
Главный глушитель подвешивается к кронштейнам на днище кузова двумя резиновыми ремнями и подушкой.

Понять, какая деталь вышла из строя нетрудно – заезжаем на эстакаду либо смотровую яму, заводим двигатель. Обычно, наиболее часто прогорает сам глушитель, потому что именно внутри него накапливается влага, и он прогнивает. Резонатор реже ломается, потому что в нем не происходит конденсации воды, так как пары выдуваются в основной глушитель. Срок работы приемной трубы превышает сроки работы остальных деталей выхлопной системы в разы.

Ключ на 13 (рожково — накидной);
Вороток либо трещотка;
Головки на 10 и на 13(глубокие);
Широкая плоская отвертка или зубило;
Молоток;
Плоскогубцы.

Процесс снятия

В процессе снятия элемента системы выхлопа с ВАЗ 2107 (инжектора) для последующей его замены. Вам пригодятся следующие инструменты:

ключ на 13 (рожково-накидного типа);
трещотка или же вороток;
глубокие головки на 13 и на 10;
болгарка;
плоская отвертка (возможна замена на зубило);
плоскогубцы;
молоток.

Чтобы разобраться, как снять глушитель с вашего ВАЗа правильно и произвести его замену. Внимательно прочтите следующую инструкцию:

установите авто над смотровой ямой или же на эстакаду;
раскрутите (срежьте болгаркой) обжимную муфту;
при помощи отвертки или тонкого зубила отогните развальцованные окончания патрубка;
при помощи молотка, которым вы будете стучать по патрубку, отделите глушитель от резонатора;
отстегните подвесные подушки.

После этого изделие свободно снимается для замены новым, которое устанавливается в обратном порядке.

Учтите, что соединение патрубка глушителя с резонаторной трубой находится перед задним мостом. Окончания трубы с прорезями и крепежом «мама-папа» стягиваются при помощи муфты. Снятие изделия может усложнить коррозия, которая развивается под воздействием температур и смазки.

По этой причине заблаговременно смочите детали с коррозией антикором (также подойдет машинное масло или тормозная жидкость). Если вы планируете установить новый глушитель, нелишним будет приобретение новых подвесных резинок (1 — сзади и 2 — для расположения по центру).

Как шутят некоторые водители, глушитель относится к тем деталям, которые «на скорость не влияют». Действительно, добраться до гаража без глушителя, если уж так случилось, допустимо

Но повседневная комфортная и безопасная эксплуатация автомобиля без этого важного элемента конструкции невозможна.

Как заменить глушитель и его детали ВАЗ-2107

Устанавливаем автомобиль на смотровую яму или подъемник. Работу нужно выполнять с помощником.

1. Отверткой разгибаем крючки резиновых ремней крепления основного глушителя.

2. Ключом «на 7» отворачиваем болт крепления основного глушителя к резиновой подушке. Для замены самой подушки отворачиваем второй болт ее крепления к днищу багажника.

3. Двумя ключами «на 13» отворачиваем гайку стяжного хомута на стыке труб основного и дополнительного глушителей, сдвигаем хомут со стыка и снимаем основной глушитель. Такое же соединение на стыке приемной трубы с дополнительным глушителем.

Диаметры хомутов для этих двух стыков разные:

46 мм– для стыка с приемной трубой;

44 мм– для стыка с основным глушителем.

4. Ослабив соединение с приемной трубой, снимаем секцию дополнительного глушителя, сдвигая ее назад ударами молотка по корпусу глушителя через деревянный брусок. При этом помощник вытягивает секцию назад, одновременно проворачивая ее вдоль оси стыка.

5. Ключом «на 13» отворачиваем болт крепления приемной трубы к кронштейну на задней крышке коробки передач.

6. Отверткой отгибаем края стопорных пластин гаек крепления приемной трубы к коллектору.

7. Ключом «на 13» отворачиваем четыре гайки

8. Снимаем приемную трубу и прокладку со шпилек коллектора.

Приемная труба вынимается вниз.

При сборке системы устанавливаем новую прокладку и новые (лучше латунные) гайки.

Сборку системы выпуска проводим в порядке, обратном снятию. Трубы секций при сборке должны плотно войти друг в друга, соединение рекомендуется покрыть графитной смазкой.

9. После замены глушителя загибаем крючки резиновых ремней крепления.

Неполадки глушителя и других элементов

Секция основного шумоподавления ВАЗ 2107 служит в течение 10—50 тыс. км пробега. Столь широкий диапазон объясняется разным качеством изделий и условиями эксплуатации. Ресурс приёмной трубы и резонатора лежит в тех же пределах.

Возникновение неполадок глушителя характеризуется такими признаками:

появление рокота со стороны выхлопной системы, в запущенных случаях переходящего в громкий рёв;
постоянный глухой стук — труба задевает днище автомобиля;
более редкая неисправность — полный отказ двигателя, силовой агрегат не заводится и не подаёт признаков «жизни».

Скапливающийся в бачке конденсат провоцирует коррозию и образование сквозных дыр

Рокот и рёв свидетельствуют о прогаре выхлопной трубы или бачка глушителя, возникающем по таким причинам:

естественный износ металла;
сквозное повреждение от удара или выстрела со стороны двигателя;
воздействие коррозии, обусловленное большим количеством конденсата, который скапливается на дне бачка.

Обычно прогары возникают на сварных соединениях труб с бачками глушителя либо резонатора. Если корпус прохудился от коррозии или механического воздействия, дефект виден на нижней части элемента. Нередко выхлопная «сечёт» – газы прорываются на стыке двух секций из-за ослабления соединительного хомута.

Неплотное соединение труб иногда выдают потёки конденсата, вырывающегося вместе с дымом

Обучая супругу водить «семёрку», мой знакомый неудачно выбрал площадку с низеньким парапетом вместо бордюра. Сдавая назад, девушка зацепила дорожное ограждение глушителем. Поскольку деталь уже отработала приличный срок, удара хватило, чтобы пробить корпус насквозь.

Задевание бачка или трубы о днище авто происходит из-за растянутых либо порванных резиновых подвесов. Раскачивание и удары вызывают глухой надоедливый стук, устраняемый путём замены резинок.

Растяжение или обрыв резиновых подвесов вызывает глухие стуки со стороны глушителя

Если двигатель абсолютно «мёртв», стоит проверить катализатор инжекторной «семёрки» либо сам тракт на предмет засора. Полностью перекрытое сечение трубы не позволит выбросить газы из цилиндров и втянуть новую порцию горючей смеси.

Засорение или забитый катализатор можно выявить по тихому шипению воздуха, доносящегося от одного из стыков трубы. Когда вы неоднократно пытаетесь завести мотор, поршни накачивают воздух в забитую систему выпуска, который под давлением начинает выходить через неплотности. Если открутить «штаны» от коллектора и повторить запуск, двигатель наверняка заведётся.

Увидеть полный засор трубы мне довелось лично, когда товарищ обратился с просьбой завести машину с толкача (батарея разрядилась от длительного вращения стартера). Попытка не удалась, мы перешли к диагностике систем зажигания и топливоподачи. Тихое шипение воздуха от коллектора было замечено при проверке карбюратора. Оказалось, хозяин добавлял в топливо «хорошую» присадку, которая спровоцировала образование сажи, напрочь засорившей выхлопной тракт.

Разрыв корпуса случается при сильном ударе либо в результате выстрела со стороны выпускного коллектора

Выхлопная система ВАЗ 2107 цена и решение неполадок

Поразительная ситуация складывается во многих сервисах с ремонтом выхлопной системы.

Есть перечень услуг по ремонту и замене отдельных узлов, а предлагают заменить полностью все. Как будто все сразу сломалось. Неопытность это, или другие причины неизвестно.

Некоторые поломки

Выхлопная система ВАЗ 2107, цена которой может оказаться внушительной, не всегда предусматривает необходимость обращения в автосервис, если с ней возникли поломки. Бывают неисправности самого глушителя, выпускного коллектора, гофры, нейтрализатора. Глушитель выходит из строя чаще всего от некачественного бензина и механических поломок. В средне служит данный агрегат около трех лет

Здесь можно посоветовать заправляться только на проверенных заправках, на природе осторожно переезжать препятствия. При замене покупать качественный товар. Схема выхлопной системы ВАЗ 2107 может понадобиться, если вы намерены произвести ремонт

Много вопросов возникает, когда из строя выходит нейтрализатор. Просто замена влетает в копеечку. Многие автовладельцы его просто выкидывают. Даже в таком случае надо провести некоторые работы.Есть выход из этой ситуации. На место штатного нейтрализатора можно установить детали другого производителя. Они намного дешевле и обладают хорошим качеством. Главное, сначала узнать какие отзывы об этой детали. При покупке это не проблема. Посоветует и продавец, и другие покупатели

Схема выхлопной системы ВАЗ 2107 может понадобиться, если вы намерены произвести ремонт. Много вопросов возникает, когда из строя выходит нейтрализатор. Просто замена влетает в копеечку. Многие автовладельцы его просто выкидывают. Даже в таком случае надо провести некоторые работы.Есть выход из этой ситуации. На место штатного нейтрализатора можно установить детали другого производителя. Они намного дешевле и обладают хорошим качеством. Главное, сначала узнать какие отзывы об этой детали. При покупке это не проблема. Посоветует и продавец, и другие покупатели.

Выхлопная система ВАЗ 2114, цена которой составляет 500 руб., может предусматривать необходимость установки пламегасителя. Здесь надо учитывать одну особенность. Не каждый пламегаситель подойдет к вашему автомобилю. Придется искать тот, который годен к вашей марке. В основном хвалят металлический катализатор. По отзывам, отказы такового встречаются намного реже.

Альтернативные варианты доработки узла

Если неполадки в выхлопной системе отсутствуют, то можно произвести тюнинг. Второй вариант тюнинга наоборот, приносит немалую пользу выхлопной системе. Все детали от выпускного коллектора до глушителя соединены жестко. При движении возникает вибрация, и поэтому возникают трещины, обрывы. Что можно предпринять в таком случае? Выход один – установка гофры. Тогда вся конструкция разделяется на две независимые части. Вибрация уже не сможет повлиять. Отпадают частые визиты в автосервис.

Для установки гофры придется обратиться к мастерам. В этой работе нужны инструменты, которых не будет в гараже рядового автовладельца. Выхлопная система ВАЗ, цена которой вас должна заинтересовать перед приобретением, может быть не только отремонтирована автолюбителем самостоятельно, но и тюнингована.

Для чего нужен глушитель

Естественно, делать звук автомобиля более тихим. Физически сгорание смеси воздуха с бензином выдаёт колебания разных частот, от низких до высоких. Звук из выпускного коллектора уносит всю энергию звуковых колебаний в глушитель, который оборудован несколькими специальными камерами. Как и любая волна, звук от работы мотора обладает энергией, или амплитудой. Чем она выше, тем шумнее работает мотор. При попадании в камеры, звук «запутывается» и отдаёт свою энергию, превращаясь в тепло. Вот почему детали глушителя такие горячие, хотя находятся далеко от двигателя, а сам выхлоп из выпускной трубы чуть тёплый.

Итак, первая функция – сделать работу двигателя более тихой.
Вторая важная функция – отвод продуктов сгорания, иначе в зоне повышенного содержания углекислого газа смесь не воспламенится.
Третья функция – это поддержание цилиндров в чистоте, их вентиляция.

Нужно помнить, что выхлопная система принимает на себя очень большие термические и химические нагрузки, и детали способны «прогорать», так как токсичные газы выхлопа, смешиваясь с конденсатом, образуют сложные кислоты, которые при высокой температуре очень агрессивны.

Снаружи также износу способствуют влага, удары гравия, соль в зимнее время и другие причины. Именно тем, кто эксплуатирует автомобиль зимой, замена глушителя нужна гораздо чаще.

Каково устройство глушителя ВАЗ 2107

Глушитель – это лишь часть выхлопной системы. Её устройство таково:

Выхлопные газы через выпускной коллектор проникают в так называемые «штаны» 12, которые именуются приёмной трубой. От выпускного коллектора «штаны» отделены специальной прокладкой 11, которая предназначена для того, чтобы герметизировать их крепление.
Труба с помощью кронштейна 15 крепится к коробке передач.
Затем идёт серия дополнительных резонаторов, или глушителей, передний и задний, которые крепятся с помощью хомутов 7 к «штанам» и 6 к основному глушителю. Эти глушители отсекают определённые звуки повышенных частот двигателя. Вместе они называются «дополнительный глушитель» 13.
Главный глушитель (основной) 3 фиксирован к днищу подвижно, чтобы его частота не передавалась на кузов. Это крепление способно дополнительно гасить колебания за счёт «раскачки» самого глушителя. Оно производится с помощью деталей 1-4.
Далее следует выхлопная труба.

Здесь следует сказать, что по цвету выхлопа и состоянию трубы можно сделать определённые выводы о работе двигателя, как по анализу кала врачи делают выводы о работе кишечника. Например, если провести пальцем внутри трубы и останется жирный, маслянистый налёт, то маслосъёмные кольца пришли в негодность, и двигатель «ест» масло, об этом говорит и чёрный цвет выхлопа. В норме внутренняя поверхность выхлопной трубы сухая.

Ниже показано устройство выхлопной системы в сборе:

В основном глушителе находятся многочисленные камеры, состоящие из перфорированных труб.

На рисунке показана также подушка крепления и растяжки основного глушителя

Важной особенностью глушителя ВАЗ 2107 является его полная «взаимозаменяемость» с остальной классикой. Если вы приобретёте детали от ВАЗ 2101, или какой либо другой модификации, вы не ошибётесь

Если вашему глушителю нужна замена, то лучше это делать в сервисном центре, там же и приобретать запчасти, чтобы была гарантия на установку. Просто замена глушителя – это грязное дело, особенно если нужно начинать со «штанов». Не исключено, что нужно будет срезать «болгаркой» прикипевшие соединения.

Несколько слов о спортивных модификациях глушителя ВАЗ 2107

Обычный глушитель является непрямоточным, это повышает давление в выпускном коллекторе, и могут снижать мощность двигателя. В то время прямоточный, спортивный глушитель, наполненный керамоволокном способен увеличить мощность двигателя за счёт более быстрой очистки цилиндров от отработанных выхлопных газов. Следует сказать, что спортивный глушитель прямоточной системы никогда не будет «орать», и громкость работы двигателя будет вполне приемлемой.

Что делать, если стучит глушитель на «Жигулях»

Сразу необходимо разобраться в том, о какую именно часть стучит труба глушителя. На автомобилях ВАЗ классика могут быть только два варианта:

В каждом случае порядок работ будет разным. Если глушитель во время движения звонко ударяется о бензобак, то это говорит о том, что соединительный хомут между глушителем и резонатором был поставлен неправильно, поэтому «глушак» и уходит в сторону. То есть необходимо ещё раз загнать машину на смотровую яму и убедиться в правильности всех соединений глушителя.

Если же труба во время езды стучит о кузов, то проще всего предотвратить этот звук заменой резинок. В процессе эксплуатации они могут вытягиваться или даже слетать, из-за чего глушитель ходит туда-сюда. Если же все три резинки стоят на своих местах, то рекомендуется проложить место стыковки глушителя и кузова резиной. Это обеспечит отсутствие стука во время езды и сделает работу глушителя более стабильной.
