Как снять торпеду на приоре: схема и подробная инструкция, предварительные работы и советы мастеров

Замена ламп

В предыдущих постах мы разобрались как снять панель приборов на Приоре. Еще раз писать смысла нет, переходите, читайте, снимайте. В этом посте только замена ламп.

Панель приборов подсвечивает пять лампочек. Лампочки меняются очень просто. Беремся за цоколь и поворачиваем против часовой стрелки. Вы почувствуете как цоколь с лампочкой выйдет из посадочного места.

Устанавливаются лампы в обратном порядке. Вставляем цоколь с лампой вместо посадки и поворачиваем по часовой стрелке до фиксации.

Видео урок

Бывалые и опытные могут дальше не читать, так как запись для «чайников» вроде меня, сталкивающихся впервые с заменой лампочек в приборной панели.У меня потухла лампочка подсветки темературы ОЖ и кол-ва бензина в баке. Правая сторона спидометра периодически тухла и потом сама возвращалась к жизни.

Для замены потребуется отвертка крестовая, тонкая плоская отвертка и 5-7 минут свободного времени. Ответрку (крестовую) лучше брать укороченную, так как ей удобнее орудовать в ограниченном пространстве.Откручиваем 2 шурупа сверху.

Снимаем панель под рулевой колонкой (сверху просто отщелкиваем, снизу поворачиваем 3 пластиковых крепления). Если приходилось менять предохранители, то снять панель не составит труда.Видим еще 2 болта (один слева, другой справа)

Откручивем их (осторожно с шайбами — улетают быстро)

Далее снимаем декоративную накладку, которую мы открутили. Опускаем руль в самое нижнее положение и вытаскиваем накладку. Руль снимать НЕ НАДО!

Далее видим еще 2 крепления (слева и справа), которые фиксируют саму панель приборов

Откручиваем их осторожно, так как шайбы и шурупы могут провалиться вглубь торпеды

После панель приборов можно потянуть немного на себя, чтоб получить доступ к жгуту проводов и колодке. Когда в этом деле уже будет набита рука, то можно будет менять лампочки и без отсоединения шлейфа.

Видим зеленую колодку сзади панели. Отсоединить её просто, но первый раз неудобно. Слегка нажимаем на язычок-упор отверткой и тянем черный рычаг вверх. Штекер сам выйдет из гнезда.

Вытаскивем панель и видим посадочные гнезда под лампочки. Слегка повернув против часовой стрелки, вытаскиваем перегоревшую лампочку. Ставим новую. Сборку производим в обратном порядке.

Я покупал лампочки сразу в сборе (лампа + патрон), но некоторые умельцы заменяют перегоревшие лампочки, при этом оставляют старый патрон.Решил попробовать диодную лампочку, чтобы иметь представление о том, стоит ли все лампочки заменить на светодиодные. Диодная лампа немного длиннее.Таким образом, она ближе к светофильтру и дает световое пятно в зоне освещения (центр светлее, края-темнее). Лампочка диодная светит белым холодным светом, что заметно через светофильт — зеленый стал ярче, сочнее. Меня пока устраивает мягкий зеленый свет, который был при теплых лампах накаливания, так что диодные лампы ставить не буду.

Оказалось, что лампочка на правой стороне спидометра, что то гасла, то тухла из-за того, что перегорела. Но от тряски нить накаливания замыкалась и снова горела, пока следующая кочка не «разорвет» её снова. Лампа пошла под замену. также прикупил немного прозапас)))

К сожалению, многочисленные автомобильные комплектующие рано или поздно могут выйти из строя, поэтому автовладельцам приходится их менять. Если в Ладе Приора или в любом другом автомобиле перегорят лампы на щитке приборов, можно без помощи сотрудников СТО справиться с этой поломкой, что позволит сэкономить немало денежных средств. А как правильно и поэтапно можно поменять лампочки на панели приборов Приора, будем анализировать в этой статье.

Специалисты настоятельно рекомендуют заменить вышедший из строя компонент как можно быстрее, ведь именно эти элементы предупреждают владельцев авто о возникновении неисправности, справиться с которой нужно незамедлительно. По мнению опытных водителей, менять лучше не одну вышедшую из строя лампу, а сразу весь комплект, так как ресурс этих элементов примерно одинаковый. Если первая лампа перегорит, ждать выхода из строя последующих долго не придется.

Сколько стоят часы

Взамен можно поставить три варианта:

Аналоговые – оригинальные и с доработками;
Обычные электронные;
Вольтметр и различные дополнения.

Аналоговые доступны в магазинах запчастей и вторичном рынке. Их цена начинается от 200 рублей — любители классики могут поставить себе новый прибор, взамен неисправных. Неисправность заводских может быть следствием поломки электропроводки либо самого механизма.

https://youtube.com/watch?v=YObsWXcZEJQ

Основные варианты доработок от умельцев — это подсветка цифр и стрелок, а также черный ободок взамен оригинальному серому

Ночью станет проще определять время, но обратите внимание: согласно статистике, для того, чтобы определить время, человек смотрит на аналоговое устройство намного дольше, чем на электронные. Это может сыграть ключевую роль в дорожной ситуации, ведь по правилам дорожного движения не рекомендуется отвлекаться от дороги. Обычные электронные часы продаются 2 вариантов: собранные и по деталям

Собранные могут стоить от 450-500 рублей. Бывают разных цветов, с тонированным стеклом, но большинство продавцов предлагают только серый оригинальный ободок, так что эстетам придется красить эту деталь в черный самостоятельно. Это нехитрое устройство можно собрать самостоятельно: затонировать стеклышко, подключить электрику, настроить время. Весь комплект будет стоить около 400 рублей

Обычные электронные часы продаются 2 вариантов: собранные и по деталям. Собранные могут стоить от 450-500 рублей. Бывают разных цветов, с тонированным стеклом, но большинство продавцов предлагают только серый оригинальный ободок, так что эстетам придется красить эту деталь в черный самостоятельно. Это нехитрое устройство можно собрать самостоятельно: затонировать стеклышко, подключить электрику, настроить время. Весь комплект будет стоить около 400 рублей.

Вольтметр и различные модификации – это следствие бурной фантазии инженера, эти экземпляры заслуживают внимания.

Электрическая схема приборной панели (Торпедо) ВАЗ-2170 Приора

Часть бортовой сети предназначена для запитывания основной группы оборудования автомобиля. Здесь сосредоточены элементы управления и индикации приборной доски. От разводки осуществляется подача питания на нагруженные части и ответственные узлы:

1-3 – контактная группа переднего жгута;
4 – подача напряжения к соединителю кормовой части;
5 – подача питания от панели предохранителей;
6 – контактная группа стопов;
7 – индикация приборной доски;
8 – контроль осветителей;
9 – контактная группа аварийных подушек;
10 – клаксон;
11 – питание диагностического блока;
12 – управление бортового ПК;
13 – контроллер катушки зажигания;
14 и15 – подача напряжения на БУ ЭУР;
16 – контроль оборудования электростеклоподъемников;
17 – реле аварийной сигнализации;
18 – регулятор дворников;
19 – распределитель потока воздуха системы вентиляции;
20 – печка;
21 – привод отопителя;
22 – подогрев заднего ветрового окна;
23 – бортовые часы;
24-25 – подключение радио;
26 – кнопка аварийки;
27 – подсветка бардачка;
28 – кнопка управления подсветкой вещевого ящика;
29 – пучок проводки на зажигание;
30 – на плату управления аварийной подушкой.

Распиновка щитка приборов автомобиля Приора

Распиновка панели выглядит довольно сложно, но есть более упрощенная схема, которая поможет разобраться с подключенными внутри проводами:

ЭУР
«аварийка»
Моторное масло
Ручник
Иммобилайзер
Подушки безопасности
Фары и габариты
Правый поворотник
Левый поворотник
Электронный блок управления
Датчик износа колодок
Ремни безопасности (датчик закрытия)
АБС
Кнопка «Reset»
Тормозная система, тормозная жидкость
АБС
Дальний свет фар
Освещение щитка торпеды
«Масса»
Тридцатая клемма
Пятнадцатая клемма
Расход топлива
Клавиша «Вперед»
Клавиша «назад»
Датчик температуры окружающего мира (минус)
Датчик температуры окружающего мира (плюс)
Уровень топлива
Датчики скорости
Температура охлаждающей жидкости
Одометр
Диагностика щитка (служебный)
Регулятор генератора

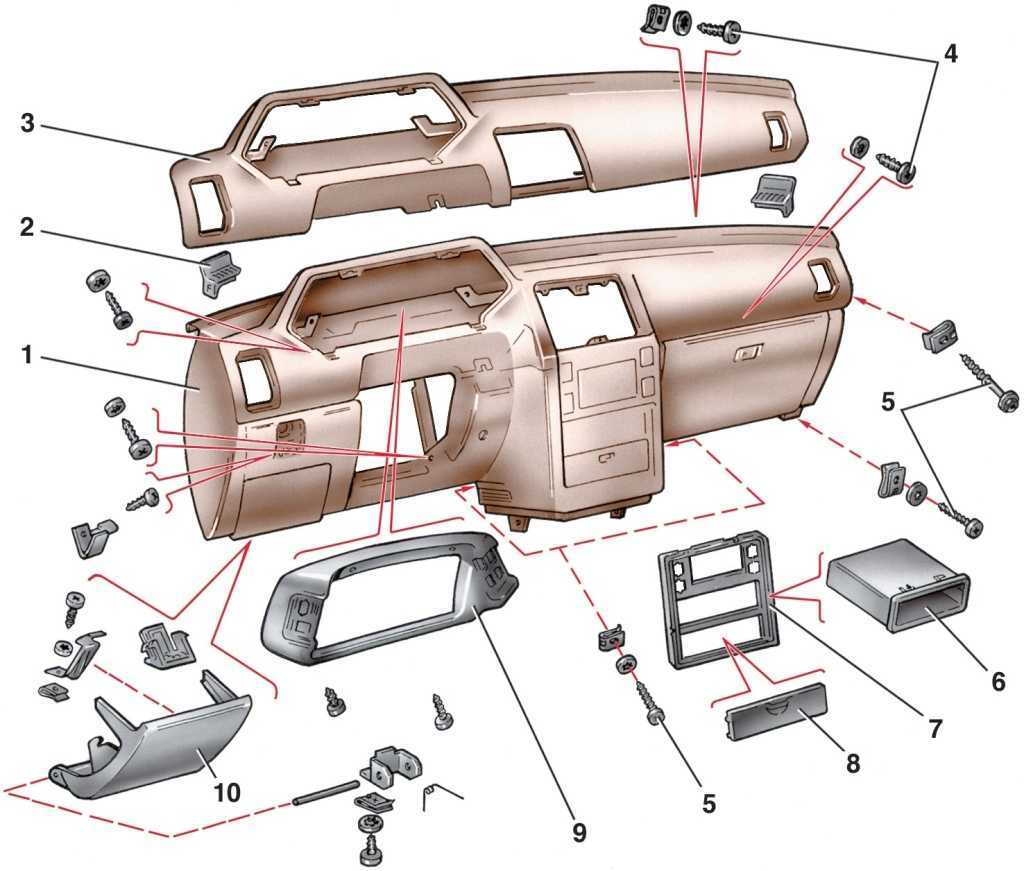

Как легко и быстро снять своими руками торпедо на ВАЗ 2110?

Вне всяких сомнений именно торпедо является самой заметной деталью интерьера в автомобиле, ведь оно расположено прямо перед глазами пассажиров и водителей. Необходимость снять торпеду на ВАЗ 2110 может возникнуть у владельцев авто по самым разным причинам.

Так убрав эту деталь можно получить полный доступ ко всем электрическим узлам вашего транспортного средства, заменить перегоревшую проводку на новую, подключить дополнительные приборы или подсветку, поставить евронакладку или шумоизоляцию.

Варианты замены стандартной панели ВАЗ 2110:

Накладка панели ВАЗ 2110 старого образца Накладка панели ВАЗ 2110 Евро-2 Накладка панели ВАЗ 2110 Евро-1 Накладка панели ВАЗ 2110 Евро-3 Накладка Каштан панели ВАЗ 2110 (панель приборов по центру) Накладка Каштан панели ВАЗ 2110 (панель приборов по центру) Накладка панели ВАЗ 2110 Каштан Накладка панели ВАЗ 2110 Каштан Накладка панели ВАЗ 2110 Каштан

При желании можно обтянуть торпедо различными материалами на свой выбор, тем самым внеся желаемые изменения в интерьер салона.

Тонкости

Хочется сказать сразу, что снятие и замена торпеды на ВАЗ 2110 потребует от вас достаточно много времени и терпения

Кроме того все ремонтные работы необходимо проводить предельно аккуратно и осторожно для того чтобы случайно не сломать крепление, так как обратно торпедо не встанет как нужно и при езде будет скрипеть

Для работы вам понадобятся следующие инструменты:

маркер;
самоклеящиеся этикетки;
набор отверток и гаечных ключей.

Инструкция по снятию

Снятие торпеды ВАЗ 2110 рекомендуется проводить в следующей последовательности:

Детали салона. Прежде чем приступать непосредственно к работе необходимо подготовить салон, так как разбор передней панели ВАЗ 2110 лучше всего производить, имея место для маневров. Поэтому первым делом снимаем передние сиденья и рулевое колесо авто. Желательно производить демонтаж именно в той последовательности, как это указано выше, так как в противном случае водительское кресло снять будет крайне затруднительно. Для того чтобы ничего не сломать рассчитывайте свои силы при выдергивании колеса из шлицов колонки, для этого немного освободите гайку руля, после чего расшатывая его из стороны в сторону дергайте на себя;
Туннель трансмиссии. После того как салон будет подготовлен и появится место для работы, перед нами встает следующая задача – разборка туннеля пола в салоне. Просто открутите саморезы и пододвиньте верхнюю часть разбираемой детали назад. Затем тоже самое сделайте с нижней частью туннеля;
Руль и рулевая колонка. Отвинтите саморезы на кожухе рулевой колонки ВАЗ 2110, после чего демонтируйте подрулевые переключатели. Все освобождающиеся в процессе разборки провода и разъемы промаркируйте с помощью маркера или этикеток, впоследствии это сыграет вам на руку, когда при сборе торпеды у вас на руках окажется большое количество проводов разных цветов. Использовать маркировку рекомендуется особенно владельцам машин, которые уже оснащены аудиосистемой и сигнализацией;
Бардачок. Следующим этапом работы станет демонтаж бардачка, после чего необходимо снять реле и монтажный блок. Не забывайте маркировать провода в процессе работы и отнеситесь с особой аккуратностью с хрупким спидометром и другими элементами приборной панели, которые так же требуют к себе особого отношения;
Торпедо. И вот теперь можно переходить к непосредственной цели ремонта – нам предстоит снятие торпедо. Для этого необходимо в образовавшейся пустоте за бардачком выкрутить саморезы и открутить крепления. После этого с помощью отвертки зацепляем воздуховод с левой стороны и демонтируем его. Затем осталось лишь открутить гайку, придерживая рукой торпеду, торпеду и вытаскиваем ее со шпилек, попутно не забываем отмечать маркером провода, для того чтобы не запутаться.

СУЩЕСТВУЮТ ДВА ОТЛИЧИЯ

Быть водителем «десятки», к тому же не оказаться в прошлом. На сегодняшний день известно множество так называемых «машин времени», за рулем которых попадаешь на несколько десятилетий назад.

В конце 80-х большой популярностью славились автомобили «Ауди», «Ситроен», «Ровер» со своими приборными панелями с крупными клавишами по краям. В решении эргономики ВАЗ-2110 сконструирована не очень хорошо — рулевое колесо перекрывают индикаторные лампы на клавишах.

Был бы руль немного поменьше, может быть раньше так и планировалось сделать, однако запоздали с усилителем руля, зато унифицированная баранка подошла своевременно. В результате получили меньше расходов, а удобства не прибавилась. К тому же, большинство ВАЗ-2110, прошлогоднего года выпуска, были оборудованы аналогичным расположением приборов, схожих с панелью «Приоры», но само собой с различной панелью с отсутствием клавиш на козырьке.

Автомобиль ВАЗ-21104. выдержав подготовку перед продажей, визуально отличим от «десяток», на которых ездили иногда в редакцию. Нам обычно приходилось ставить максимальный рекомендуемый кастор, устанавливать растяжку, между опорами передних стоек. Тем самым происходила нормализация управления и реактивное усиление руля. Во время тестирования автомобиля можно удивиться столь замедленной реакцией и большим люфтом руля, ведь тест-драйвы ВАЗ так и должны проходить.

Снятие и установка панели приборов на ВАЗ 2110, 2111 и 2112

Прежде чем приступать к выполнению данного ремонта, необходимо сделать следующее:

После этого можно приступать к дальнейшим действиям. Сразу же извлекаем и снимаем все элементы панели, такие как: штатные часы, блок управления отопителем, блок индикации, а также центральный дефлектор, и не забываем про кнопки с магнитолой. В результате, получаем примерно следующую картину:

Далее, при помощи отвертки поддеваем и извлекаем заглушки по верхним углам крепления панели приборов. На деле это выглядит следующим образом.

С другой стороны делаем аналогично, после чего при помощи головки и удлинителя откручиваем гайки крепления панели приборов в верхней части.

Теперь переходим к остальным местам крепления. Снизу, в левой и правой части панели — по углам, также есть по одному винту которые необходимо открутить. Первый показан ниже.

Второй же находится в правой части панели в том же самом месте — снизу в углу. Также, сразу отворачиваем саморез, которым крепится диагностическая колодка:

Теперь переходим к боковым местам креплений каркаса, которые находятся по центру с каждой из сторон — ниже на фото показана левая сторона:

Справа будет все аналогично. Далее переходим к внутренним креплениям каркаса, которые находятся в следующих местах. Первый — под монтажным блоком предохранителей, чтобы добраться — откидываем крышку и заглядываем внутрь панели:

Второй же справа — виден при открытой крышке вещевого ящика (бардачка):

Разумеется, монтажный блок придется также снять, чтобы он остался нетронутым с подпанельной проводкой.

Продеваем его внутрь при отведенной назад панели приборов, также придется отрезать некоторые хомуты крепления проводки, к примеру, в этом месте, которое показано на фото:
Теперь пробуем снимать панель ВАЗ 2110, отводя ее в сторону с обеих сторон, равномерно, без особых усилий и резких движений.

На фото выше видно, что трубки гидрокорректора фар обрезаны, так как в моем случае они были просто не нужны. Если же вам их необходимо сохранить, все делаем аккуратно и снимаем их, вытащив блок управления из панели приборов. Далее окончательно снимаем панель, разумеется, предварительно отсоединив все провода, которые будут препятствовать этому.

Установка происходит в обратной последовательности, подключая все провода и разъемы на свои места, блоки и переключатели, а также остальные элементы, которые были сняты в результате этой процедуры.

Установка Европанели вместо обычной на ВАЗ 2110, 2111 и 2112

Многие владельцы, которые уже давно являются владельцами ВАЗ 2110, хотели бы сменить скучную панель на более современную. В таком случае можно установить панель нового образца с автомобилей, выпускаемых после 2006 г.в., или же с версий «Богдан», которые являются аналогами десятого семейства, разве что украинской сборки.

При подобных переделках в основном менять ничего не придется, но стоит учесть, что в таком случае необходимо купить европанель в полной комплектации:

каркас панели приборов в сборе с накладкой
щиток (комбинация) приборов
кнопки и выключатели
дефлекторы отопителя
блок управления отопителем нового образца
подпанельная электропроводка
рулевое колесо, кожух и переключатели

Только в таком случае все становится без особых проблем с минимальными трудозатратами.

Установка панели приборов от Приоры на ВАЗ 2110-2112

Существует еще один метод доработки и тюнинга панели приборов, который заключается в замене торпеды от Приоры — ВАЗ 2170.

Конечно, внешний вид будет намного интереснее, чем даже европанель, но подключение и установка требуют очень многих вложений, как финансовых, так и физических.

Основная проблема этой доработки состоит в том, что разъемы подпанельной проводки Приоры и подкапотной ВАЗ 2110, которые разумеется нужно стыковать, разные, и разъемы просто не подходят друг к другу.

В таком случае есть два пути:

Полностью взять всю проводку от Приоры, включая подкапотный жгут, салонный, блок управления стеклоподъемниками, блок комфорта и т.д.
Стыковать совершенно два разных типа проводки вручную, обрезая разъемы и изолируя чуть ли не каждый провод.

Каждый для себя сам решает, стоит ли игра свеч, а именно стоит ли полученный результат тех денег и времени, которые уйдут на все эти доработки и переделывания.

Взять даже цену Европанели, за нее придется отдать до 20 000 руб. новую или от 8000 за б/у, уже получается накладно.

Что же по поводу панели от Приоры, то здесь все будет еще дороже — одна только панель в сборе может обойтись 25000 р. новая и от 10 000 руб. б/у. на авторазборке.

Необходимые инструменты

Для того чтобы снять магнитолу, необходимо иметь специальные ключи, предназначенные для этих целей. Пользователи часто применяют инструмент для монтажа ММС Sony или Pioneer. Но если таких ключей нет, то можно воспользоваться подручными средствами. В большинстве случаев используют каркас от щеток стеклоочистителей. На концах металлических пластин имеются прорези, которые входят в зацепление с защелками автомагнитолы.

Если же нет и таких приспособлений, то можно демонтировать штатное головное устройство с Приоры при помощи пилочек для ногтей. Размер инструмента должен быть таким, чтобы он свободно входил в имеющиеся прорези. В том случае, когда меняют штатное ГУ на 2-диновую магнитолу, придется снимать декоративную панель. Для этого понадобится отвертка или торцевой ключ.

Неисправности панели: признаки и причины

Какие неисправности могут произойти в работе контрольного щитка:

Не горит подсветка. Причин может быть несколько — повреждение цепи питания устройства, короткое замыкание в системе, выход из строя контрольного щитка. Но одной из наиболее встречаемых причин в данном случае является перегорание предохранительного устройства. Предохранитель маркировки F10 расположен в монтажном блоке, его нужно проверить в первую очередь.
Не работают датчики — стрелки на спидометре, тахометре не поднимаются. Причина может заключаться в плохом сигнале, поступающих с датчика скорости или коленвала на приборную панель. Необходимо проверить электроцепь на предмет обрывов. Значительно реже проблема кроется в вышедшем из строя датчике.
Не работают контроллера объема бензина в баке и температуры двигателя. Как и в предыдущем случае, причина неисправности может крыться непосредственном в самих датчиках. Контроллер объема горючего расположен в баке с бензонасосом, а датчик ОЖ — в головке блока цилиндров. Перед заменой рекомендуем проверить качество подключения и контакты — возможно, они просто повреждены или окислились, в результате чего датчики не работают. Причина может заключаться и в поврежденной электроцепи, в данном случае нужно будет прозвонить проводку.
Бывает такое, что приборная панель в целом работает правильно, но контроллеры передают неверную информацию. Причина может крыться в работоспособности процессора или замыкания в проводке. Иногда проблема кроется в плохой массе.
Подсветка не работает частично. Вероятнее всего, причина кроется в перегорании источников освещения, нужно будет произвести их замену (автор видео — канал В гараже у Сандро).

Все индикаторы должны загореться как на елке на три секунды, когда двигатель запускается. Если какая-то иконка осталась, значит, система сигнализирует о поломке. Для того чтобы разобраться со всеми индикаторами было проще, приводится схематическая картинка:

1,5,9,10 – это уже известные шкалы, отображающие основные параметры, которые могут меняться. 19 – дисплей бортового компьютера. Далее:

2 – Значок, отображающий работу тормозной системы.
3 – Состояние аккумуляторной батареи. Если лампочка осталась гореть, аккумулятор разрядился или уровень заряда слишком мал.
4,7 – Дублеры указателей поворотов («поворотников»).
6 – Уровень масла (говорит о низком уровне).
8 – Ручник. Загорится желтым, когда рычаг затянут.
11 – «Бензиновая лампочка». Загорается, когда осталось всего 10 литров.
12 – Кнопка для переключения режимов бортового компьютера.
13 – «Аварийка».
14 – Электроусилитель руля (сигнализирует о поломке).
15 – Включенный дальний свет.
16 – Габаритные огни/ближний свет.
17 – Состояние подушки безопасности (неисправность).
18 – Иммобилайзер (если слышите звуковой сигнал, а сама иконка мигает, иммобилайзер неисправен).
20 – Не пристегнутые ремни безопасности.
21 – Неудовлетворительное состояние рабочей тормозной системы.
22 – Отключение «подушки».
23 – Неисправность АБС.
24 – «Чек», «Check Engine» — поломка мотора.

Особенности

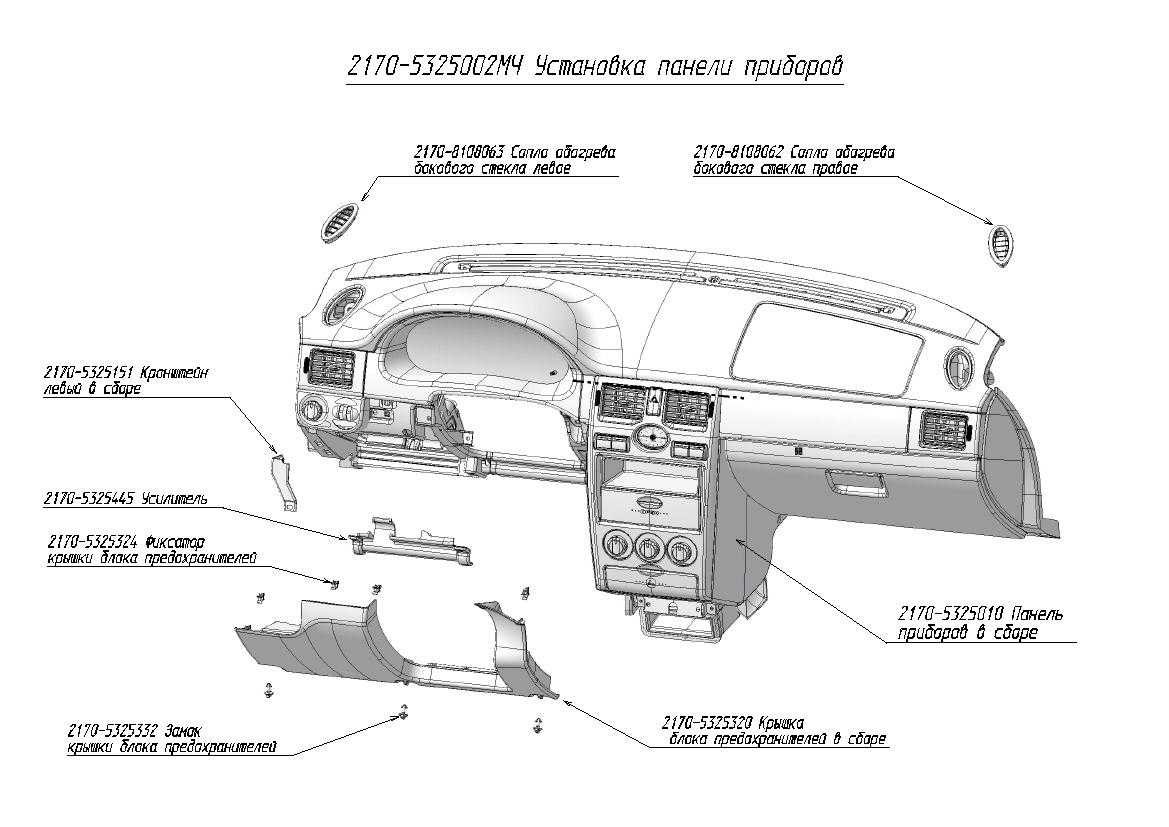

Как снять торпеду на приоре? практичный способ и последовательность действий

Несмотря, что снятие рассматриваемого элемента довольно простой процесс, следует помнить о некоторых нюансах. Начинать разборку необходимо с демонтажа магнитолы. Для этой процедуры используются специальные съемники, которые вставляются по бокам магнитофона до щелчка. Затем нужно просто потянуть элемент на себя, после чего отсоединить все появившиеся разъемы. Убирается металлическая ниша, где была магнитола. Затем откручиваются два фиксатора облицовки консоли. Чтобы не пропустить все элементы крепления, следует учитывать, что консоль фиксируется двумя скрытыми винтами под крышкой Open и четырьмя аналогичными шурупами под пепельницей и магнитолой. В верхней части облицовка крепится дополнительными металлическими скобами. Для ее снятия потребуется приложить определенное усилие.

В случае если центральная консоль демонтируется для устранения неприятного скрипа, после демонтажа облицовки нужно обклеить края панели специальным изолятором, действующим, как защита от посторонних шумов. Кроме того, следует обработать аналогичным способом все участки, с которыми взаимодействует консоль и убедиться в том, что элемент надежно фиксируется, и не будет дребезжать после сборки.

Лайфхак: панель приборов автомобиля Лада Приора, всё что нужно знать

Приора имеет несколько панелей, зависит от года выпуска, плюс нестандартные, сделанные специально для нее

Каждый знает, как важно знать мгновенное состояние приборов и параметров машины. Панель он же щиток приборов управления на автомошине Лада Приора – это, фактически, краткая информация о состоянии автомобиля на данный момент. Здесь содержится вся основная информация, от скорости передвижения до показаний индикаторов по неисправностям основных агрегатов и узлов машины

Когда что то в ней не работает это сразу настораживает, потому что это текущая информация. Описание всех значков и их значение Вы найдете ниже по статье. Технологии постепенно развиваются, поэтому приборная панель становится все более технологичной. Но так как Лада Приора это низкий бюджет, то и панель на ней того же качества. На первых приборках часто не горит подсветка, или горит наполовину. Конечно же это не красит Приору

Здесь содержится вся основная информация, от скорости передвижения до показаний индикаторов по неисправностям основных агрегатов и узлов машины. Когда что то в ней не работает это сразу настораживает, потому что это текущая информация. Описание всех значков и их значение Вы найдете ниже по статье. Технологии постепенно развиваются, поэтому приборная панель становится все более технологичной. Но так как Лада Приора это низкий бюджет, то и панель на ней того же качества. На первых приборках часто не горит подсветка, или горит наполовину. Конечно же это не красит Приору

Щиток приборов на автомобиле Приора поменялся с рестайлингом 2 машины Лада. И на Люкс машине бывает с навигацией. На самом деле его базовая функциональность остается той же – вся основная информация видна. Здесь можно следить за работой двигателя, следя за оборотами, и понять, что машину, пора везти на техническое обслуживание, когда загорится одна из лампочек. Цена детали первого(1) и второго(2) поколения начинается от 6000 руб и выше. Приборка спасает от превышения скорости, помогает вовремя заправиться и не закипятить Приору.
