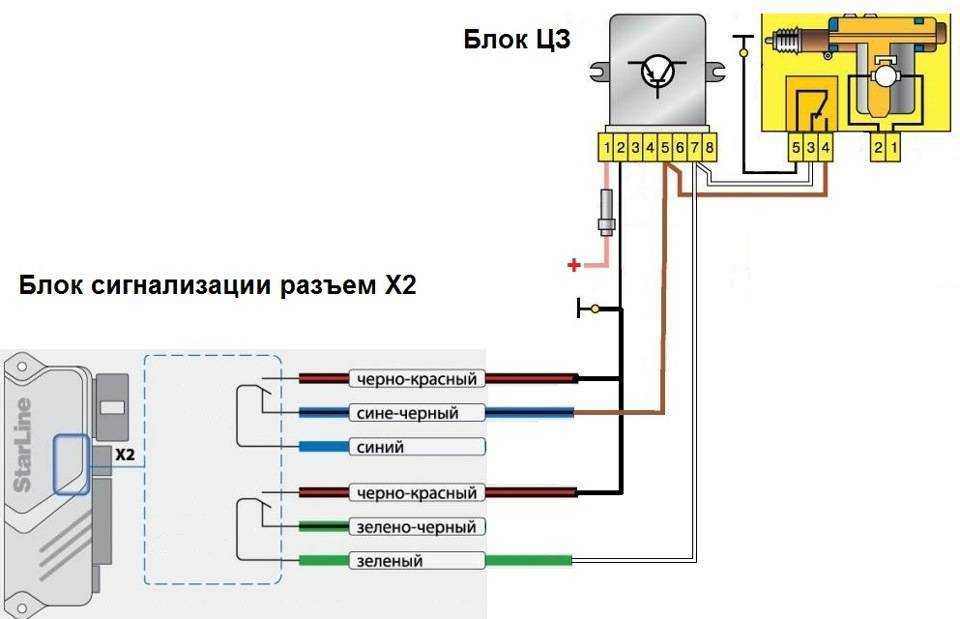

Как установить сигнализацию на ваз 2109 своими силами?

Как защитить монтажный блок от воды

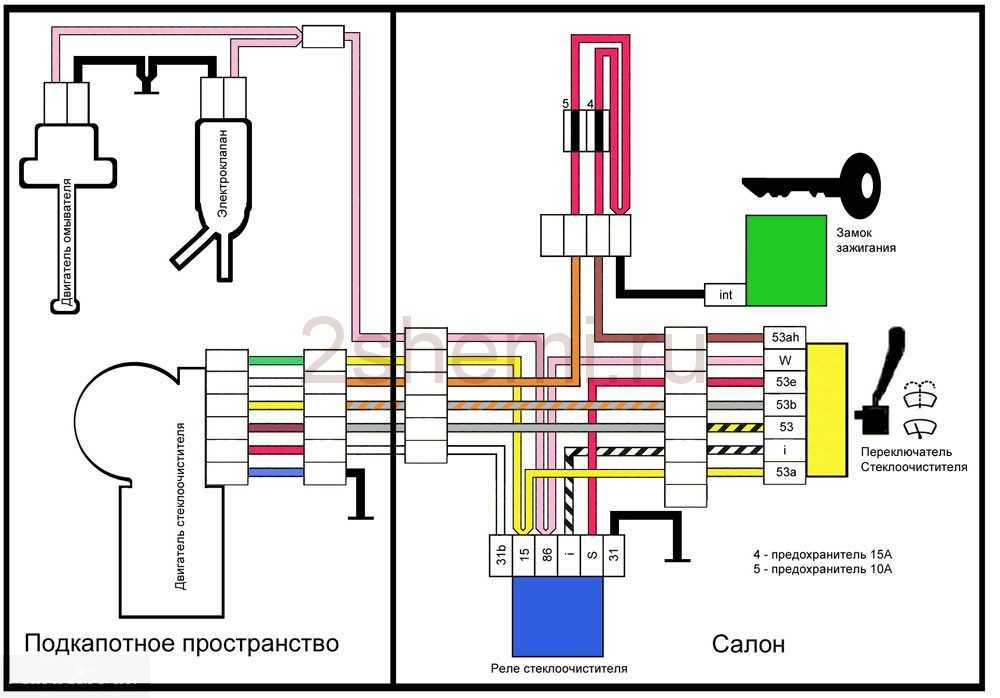

У многих, если не у всех владельцев «Самар» рано или поздно возникают проблемы с монтажным блоком, или «черным ящиком». Проблемы заключаются в неадекватной работе электрики автомобиля — внезапное включение дворников, мигание или отключение освещения и тому подобное. Зачастую это связано с тем, что дорожки на печатной плате блока и разъемы, подключенные к нему окисляются из-за попадания влаги, и электрический контакт нарушается (либо создается новый из-за попадания воды, как в случае с дворниками). А все из-за того, что место для расположения монтажного блока выбрано крайне неудачно — справа в коробке воздухопритока, еще называемой «болотом» по известной причине — в сырую и дождливую погоду там действительно настоящее болото. По этой причине данный узел подлежит дополнительной защите от воды.

Для начала вкратце о типах монтажных блоков, устатанливаемых на ВАЗ 2109, и прочие «Самары».

С 1998 вместо монтажного блока старого типа (рис. а) стали устанавливать блоки нового образца (рис б,в). Отличие от старого блока — иное обозначение разъемов (Х вместо Ш), другими номиналами и типом предохранителей (ножевые вместо обычных цилиндрических), отсутствует реле времени омывателя заднего стекла и реле вентилятора охлаждения двигателя (радиатора). т.к. на новых автомобилях стоит другой датчик его включения с контактами, рассчитанными на больший ток, и необходимость в реле отпала. Для отличия блока 2114-3722010-60 для семейства ВАЗ 2109 от внешне похожего блока на ВАЗ 2115 около разъема X11 есть белая метка.

Итак, что можно сделать, чтобы защитить «черный ящик» от попадания воды и связанных с этим проблем.

1.Держать чистым сливное отверстие рядом с блоком. Оно часто забивается листьями и прочей шелухой с улицы и препятствует сливу воды из пространства рядом с монтажным блоком.

2.Посадить на герметик или иным образом уплотнить пластиковую гребенку забора воздуха. Над монтажным блоком она сплошная, но вода проникает в щель между ней и корпусом авто.

3. Посадить на герметик сам монтажный блок, затянуть крепления.

4. Покрыть печатную плату специальным лаком (УР 237). Он двухкомпонентный, сушить его надо при температуре 60 градусов. Правда, если в блоке постоянно будет вода, то и это не поможет. Поэтому основной упор — на защиту от попадания воды.

5.Вырезать по размеру кусок автомобильной камеры и накрыть им блок (пожалуй, самый известный и старинный способ).

6.Разрезать вдоль 5-литровую бутылку из-под незамерзайки и половинкой накрыть монтажный блок. Так будет накрыт и разъем, который торчит вверх, и половинка банки сидит там достаточно плотно.



Если же плата окислилась значительно и ничего не помогает то придется менять блок целиком. При удовлетворительном состоянии разъемов это не составит большого труда. Новый блок можно обработать по пункту 4. Также не забываем о том, что блоки бывают разных типов (см. начало статьи). Только не надо впадать в крайность и заматывать  весь блок целиком. Если так сделать, то влага, попавшая внутрь блока не сможет испаряться, что также приведет к коррозии токопроводящих дорожек и контактов, только еще быстрее. Надеюсь эта статья поможет вам справиться с проблемами, связанными с «черным ящиком» на Самаре!

Что такое иммобилайзер и как он работает?

Прежде чем говорить о плюсах и минусах отключения иммобилайзера ВАЗ 2109 инжектор, давайте вспомним, что это за устройство и как оно функционирует.

Иммобилайзер – это электронная система, которая используется для предотвращения угона автомобиля. Он блокирует работу двигателя, если в автомобиле отсутствует правильный ключ.

Принцип работы иммобилайзера основан на связи между микрочипом в ключе и системой зажигания автомобиля. При вставке ключа в замок зажигания, чип в ключе передает уникальный код системе зажигания. Если код правильный, двигатель запускается; в противном случае – заблокирован.

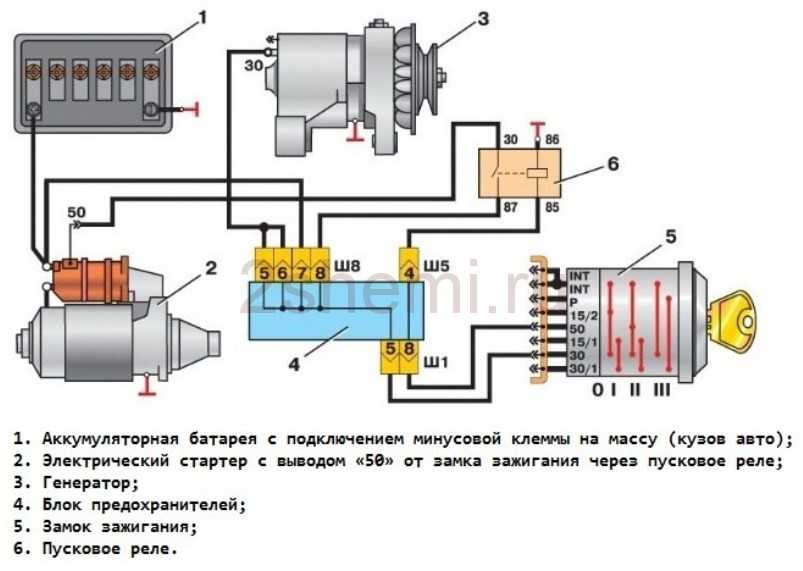

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

• Отключить аккумуляторную батарею
• Снять пластмассовый кожух, предварительно открутив винты его крепления.
• Затем откручиваем два винта крепления замка зажигания к кронштейну.
• Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
• Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
• После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

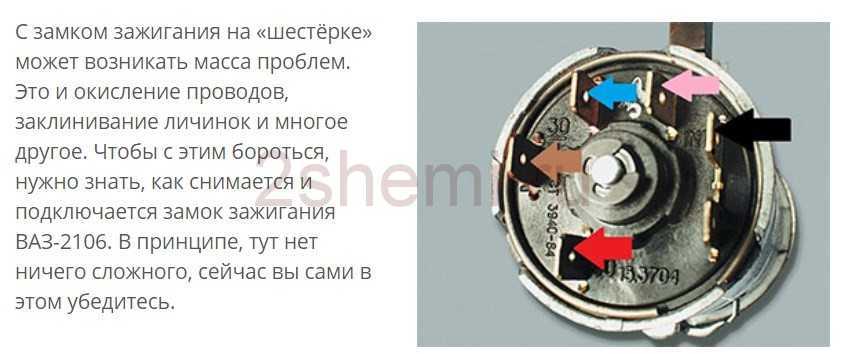

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

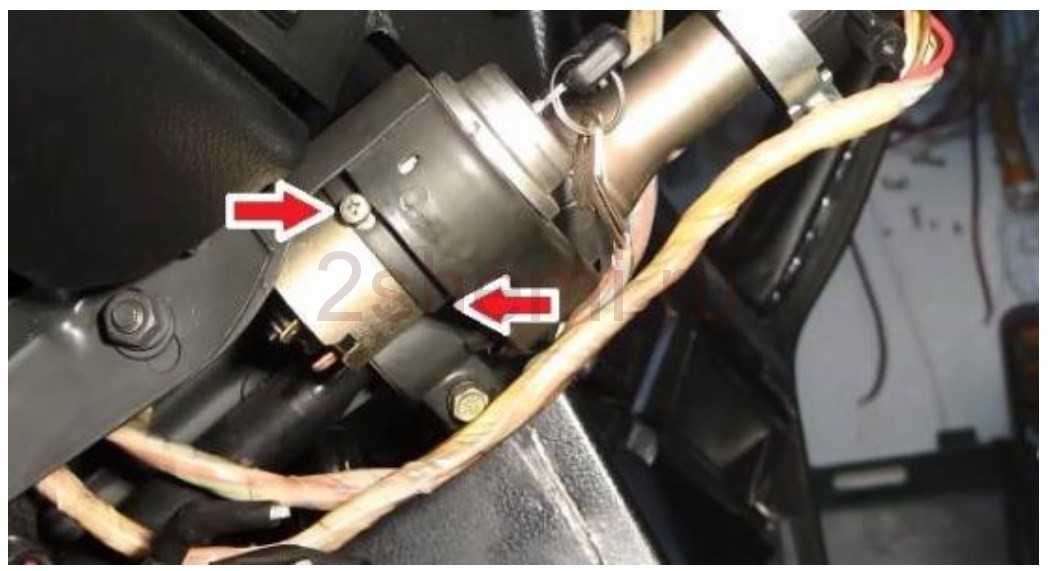

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

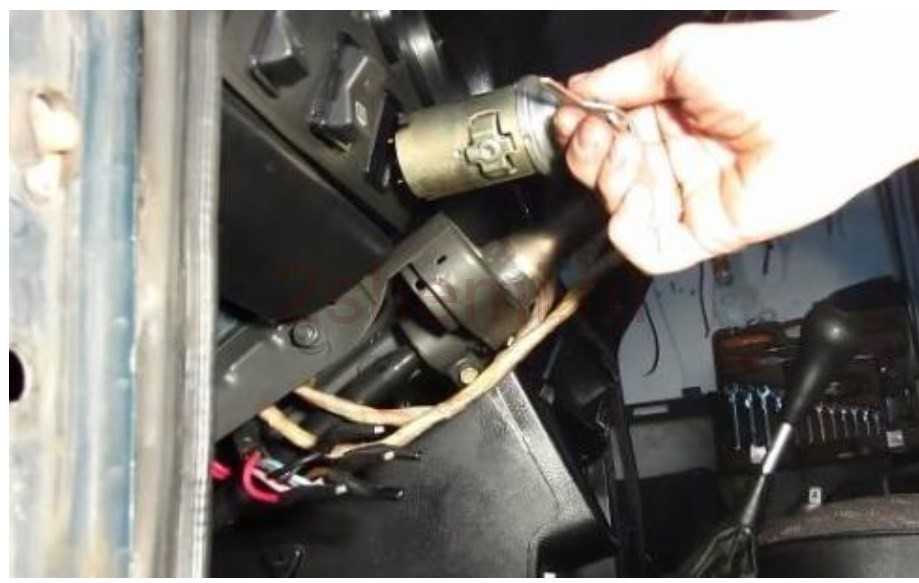

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Крутящий момент стартера ваз 2110

Ваз 2106 падают обороты при прогреве

Как проверить вентилятор на ваз 2115

Замена замка зажигания на ваз 2114, как выявить поломку, ремонт

ВАЗ 2110 плохой запуск на горячую

Подсос воздуха через форсунки симптомы ваз 2114. Возможные неисправности, чистка и регулировка

Ваз 2107 недостатки

Стук в подвеске задней, при езде по неровностям, ваз 2110

Основные неисправности и способы их устранения

Несмотря на то, что коробка предохранителей для разных типов двигателей (инжектор или работающий с использованием карбюратора), имеет некоторые отличия, поломки их абсолютно аналогичны и зачастую, не столь сложны, как может показаться на первый взгляд. Справиться с ними вполне по силу даже для тех, кто лишь недавно стал владельцем автомобиля. Итак, наиболее часто встречаются такие ситуации:

• Перегорание предохранителя (например, того который отвечает за карбюратор и его работоспособность) – решение проблемы здесь заключается в замене вышедшей из строя детали на новую. Процедура эта довольно простая, главное следовать пошаговой инструкции , подготовленной производителем;
• Проблемы с реле – если смена предохранителей не дала требуемого эффекта, следует проверить исправность реле. При наличии проблем, необходимо просто установить новый элемент, благо подобная работа не отнимет много времени;
• Неисправность токопроводящих дорожек – одна из наиболее серьёзных неприятностей, обнаружить которую довольно проблематично. Лучше доверить её решение опытным мастерам-электрикам, поскольку непрофессиональный подход может вывести из строя весь блок предохранителей;
• Нарушение целостности контактов – в большинстве случаев замена компонентов не потребуется. Достаточно лишь очистить их от грязи и всё будет в порядке. Впрочем, если контакт отломился, выход из ситуации один – замена блока.

Правила отключения

Перед тем как отключить иммобилайзер необходимо отсоединить разъем от защиты, то есть дать системе сигнал о том, что иммо отсутствует. После этого на девайсе можно будет стереть данные и заменить их на новые. Но на практике все не так просто.

Если вы отключите устройство неправильно, система может воспринять это за несанкционированный доступ и авто полностью заблокируется. В этой ситуации сделать что-либо будет сложно, останется только вызвать эвакуатор. Поэтому будьте предельно внимательны. Существует две схемы отключения иммобилайзера.

Для этого отыщите блок управления иммобилайзера. Чаще всего он находится за центральной консолью, рядом с магнитолой. После этого нужно нащупать на блоке разъем и снять его. В данном разъеме вы обнаружите 20 контактов, сначала найдите девятый, а потом восемнадцатый. Эти два провода нужно отрезать, соединить и заизолировать.

После этого останется только удалить иммобилайзер и восстановить линию, по которой производится диагностика (K-line). Для этого установите перемычку, которая восстановит связь между ЭБУ и колодкой диагностики. Обрезаем провода и соединяем их, после этого разъем помещается на его законное место.

Функции предохранителей ВАЗ 2109

Предохранители находятся в двух блоках: один расположен под капотом, другой – внутри салона авто под панелью. Цель любого предохранителя – защита определенного прибора ВАЗ 2109 от перегрева и возгорания. При скоплении энергии в электрической цепи машины может возникнуть замыкание, а это приводит к поломке одного из приборов. В этом случае предохранитель берет весь удар на себя. Цена будет значительно меньше, чем любого другого устройства, который он предохраняет.

Расшифровка предохранителей ВАЗ 2109

Предохранитель №	За что отвечает:
F9	Правая противотуманная фара
F8	Левая противотуманная фара
F1	Омыватель для фар
F7	Вентиляторы отопителя и радиатора, мотора насоса омывателя, омыватель заднего стекла, лампа для бардачка, обогрев и омыватель заднего стекла.
F16	Задние фонари, лампочки для указания поворотов, щетки для ветрового стекла, датчика уровеня тормозной жидкости, генератор.
F16	Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, открытие дверей, лампа «чек», уровень топлива, налитого в бак.
F3	Задние фары, свет в салоне.
F6	Стеклоподъемники
F10	Подсветка номера, освещение приборов и приборной панели, габаритов, прикуриватель.
F5	Звуковой сигнал
F11	Габарит правого заднего фонаря
F2	Аварийная ситуация
F4	Элемент, служащий для того, чтобы обогревать заднее стекло, реле для включения этого обогрева, прикуриватель, подключение патрона переносной лампы.
F15	Фара правая
F14	Фара левая
F13	Ближний свет фары левой
F12	Ближний свет фары правой

Подготовка

На этапе подготовки вам необходимо будет собрать возле себя необходимый инструмент, который пригодится в процессе демонтажа и установки нового замка зажигания. Также вам предстоит снять рулевой кожух и подрулевые переключатели. Делать это достаточно сложно, но мы поэтапно расскажем обо всех нюансах данных подготовительных мероприятий. Так вы легко разберетесь сами, как снять замок зажигания на ВАЗ 2114.

Из инструментов вам понадобится:

• Крестообразная прочная отвертка;
• Рожковый ключ на 10 миллиметров;
• Зубило;
• Молоток;
• Пассатижи или плоскогубцы;
• Новый замок зажигания в сборе;
• Винты крепления замка (4 штуки).

Теперь переходим к кожуху и переключателям. Для более удобного проведения работ, многие советуют снять подрулевые переключатели и сам руль. Демонтаж кожуха выполняется в следующей последовательности:

1. Отключите минусовой провод от аккумуляторной батареи. Требования к собственной безопасности и защиту от ударов током еще никто не отменял;
2. Открутите три винта крепления двух частей кожуха. Для этого пригодится отвертка;
3. Открутите саморез, который соединяет корпус с соединителем подрулевых переключателей;
4. Демонтируйте два самореза, что держат нижний корпус на рулевой колонке;
5. Рычаг, который фиксирует колонку по углу, ведут вниз;
6. Руль опускается также вниз;
7. Снимается далее нижний кожух;
8. Колодку питания от аварийки нужно обязательно отключить;
9. Теперь можно снимать верхний кожух;
10. Для демонтажа подрулевых переключателей действовать нужно поочередно;
11. Одновременно нажмите на оба фиксатора и тем самым извлеките с посадочных мест элементы;
12. Отсоедините их от колодки питания.

Зачем нужен и когда не нужен?

Стандартный иммобилайзер на ВАЗ 2114 выходит с конвейера не обученным. В его памяти отсутствуют данные о ключах-хозяевах. Поэтому полный комплект поставки автомобиля содержит в себе 3 ключа: красный (обучающий) и два черных (рабочих). Учить систему придется уже хозяину, с чем ему помогут сотрудники салона или предыдущий хозяин, при продаже машины «с рук».

В отечественных автомобилях иммобилайзер обменивается данными непосредственно с ЭБУ автомобиля, который блокирует или разблокирует систему. Это самая большая болезнь всей системы, ведь отечественные автоматические системы оставляют желать лучшего. Связь между иммобилайзером и ЭБУ может сбить подключение диагностического оборудования, помехи в сигнале и даже обычные помехи от мобильного.

Также слабой стороной прибора является аккумулятор. Если он полностью сядет K-Line (линия связи с ЭБУ) нарушится и произойдут те же последствия, что и при несанкционированном доступе. Вне зависимости от причин раскодирования связи между приборами, вам не избежать поездки в сервис на эвакуаторе.

Беспричинных сбоев системы было настолько много (особенно в машинах до 2001 года), что конструкторы ВАЗ разработали отдельное ПО, для аварийного запуска машины. Заблаговременно настроенный на эту функцию контроллер машины разрешит произвести единственный запуск с последующей безопасной поездкой.

Внешних контроллеров прибор не имеет, а потому пароль вводится нажатиями на педаль газа. Необходимо соблюдение специального алгоритма, что превращает эту функцию в извращение. Подробнее об алгоритмах настройки вы можете почитать в инструкции к иммобилайзеру.

Оценив вышеописанные погрешности системы, конструкторское бюро ВАЗ в 2004 году заменило марку серийного прибора на АПС-6 (ранее устанавливался АПС-4). Они разработали новое программное обеспечение.

Интерфейс программного обеспечения иммобилайзера

Самыми заметными инновациями стали: кодовый ключ, который с педали газа переместился на рулевую колонку и управление дверьми (в т.ч. стеклоподъемниками).

Хоть новый функционал и стал заметно лучше, чем предыдущий, но сбои и «чудо-мастера» до сегодня заставляют автовладельцев четырнадцатой менять ЭБУ. Иногда владелец может самостоятельно непреднамеренно удалить код, после чего встанет вопрос о дорогом ремонте авто. Также не стоит забывать и о некоторых хитростях, на которые идут отечественные автолюбители, чтобы обмануть хитрую систему.

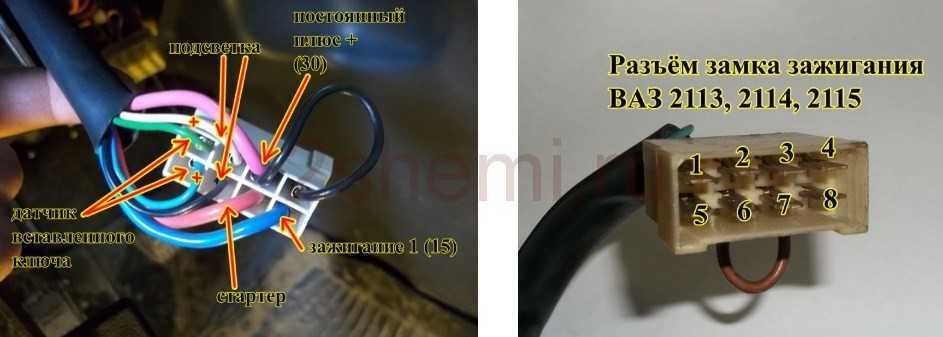

Распиновка замка ВАЗ-2113, ВАЗ-2114, ВАЗ-2115

Распиновка замка зажигания ВАЗ-2113, 2114, 2115:

• приходит +12В для микрика датчика вставленного ключа;
• приходит масса при открытой водительской двери;
• уходит +12В на стартер (контакт 50);
• уходит +12В после включения зажигания (контакт 15);
• уходит +12В при вставленном ключе на 5 контакт БСК;
• приходит +12В для подсветки личинки замка;
• приходит +12В от АКБ (контакт 30);
• не используется.

Строение замка зажигания авто

• Запорный стержень
• Корпус
• Валик
• Контактный диск
• Контактная втулка
• Колодка
• Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания. В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Подготовка к отключению

Перед тем как приступить к отключению иммобилайзера на ВАЗ 2109 инжектор, необходимо выполнить некоторые подготовительные шаги:

1. Определить тип иммобилайзера

Проверьте, какой тип иммобилайзера установлен на вашем автомобиле. Это может быть заводской или дополнительный иммобилайзер. Знание типа поможет вам выбрать правильный способ его отключения.

2. Получите необходимую информацию

Ознакомьтесь с руководством по эксплуатации и сервисному мануалу для вашего автомобиля. В них должна содержаться информация о иммобилайзере и его отключении. Если у вас нет этих документов, обратитесь к дилеру или специалистам автосервиса для получения необходимых указаний.

3. Проверьте доступность необходимых инструментов

Перед началом процесса отключения иммобилайзера убедитесь, что у вас есть все необходимые инструменты. Вам может потребоваться мультиметр, проводка, набор отверток и другие инструменты. Удостоверьтесь, что они исправны и доступны вам во время работы.

4. Отключите аккумулятор

Перед началом работы отключите аккумулятор автомобиля. Это позволит избежать случайного короткого замыкания и повреждения электроники авто.

Прежде чем переходить к следующим шагам, будьте уверены, что вы хорошо понимаете процесс отключения иммобилайзера и полностью готовы выполнить все необходимые действия.

Способы тюнинга силового агрегата

Существует масса способов улучшить характеристики двигателя. Перед работами учитывайте, что в случае ошибки вам придется полностью менять агрегат. У каждого способа изменения характеристик мотора есть свои достоинства и недостатки. Приведем несколько относительно безопасных способов тюнинга:

1. Установка фильтра нулевого сопротивления. Мастера часто называют эту комплектующую «нулевиком». Если вы правильно выберите фильтр, то динамические показатели и мощность мотора возрастут на 5%. Если вы оборудуете свой автомобиль нулевиком, то вам придется тщательно за ним следить и своевременно прочищать. В противном случае установка элемента будет бессмысленной и опасной. Из-за загрязненного фильтра появляется риск повреждения двигателя. Ориентируйтесь на цену от 5 до 6 тысяч рублей за фильтр. Экземпляры, стоящие меньше, нормально работать не будут.
2. Вместе с инжекторными силовыми агрегатами часто рекомендуют использовать прямоточные глушители. Использовать в системе газоотведения эту деталь стоит только в том случае, если вы провели глубокую модернизацию двигателя. Еще один вариант, когда такой глушитель будет уместен: если на машине установлена система нагнетания воздуха турбо (дополнительный компрессор). На мощность прямоточный глушитель повлияет только вместе с другими обновлениями. В других случаях его установка – бессмысленная трата денег. Он сделает автомобиль более шумным, при движении будет слышен рев.
3. Еще один действенный способ увеличить мощность двигателя – установить спортивный ряд на КПП. При этом добавится 6 передача, а автомобиль будет разгоняться более динамично из-за изменения ряда передаточных чисел. Общая мощность двигателя при этом не изменится, но динамические характеристики станут заметно лучше. Одновременно с этим замените поршневую группу, поставьте более мощный двигатель. Глубокая переработка двигателя и КПП позволит качественно изменить силовую установку. Динамику вы почувствуете уже при первом запуске двигателя и разгоне. Обойдется такой тюнинг дорого, но он будет того стоить.
4. Наиболее часто для инжекторов рекомендуют чип-тюнинг. При помощи простого ноутбука, небольшого количества оборудования и прикладных программ проводится настройка ЭБУ. Достоинством этого способа является его дешевизна – вам не придется проводить механические работы и вмешиваться в элементы агрегата. Если вы сделаете ошибку, то достаточно будет заменить бортовой компьютер. Он обойдется дешевле, чем замена мотора при неудачном тюнинге другого типа. После перепрошивки ЭБУ вы сразу же заметите изменение работы двигателя.

Признаки неисправности

Какие же симптомы имеет вышедший из строя замок зажигания? Начнем с того, что его неисправность может носить как механический, так и электрический характер. В первом случае это:

• заклинивание замка в одном из положений;
• невозможность разблокировать рулевой вал;
• включение зажигания «неродным» ключом или другим предметом.

При неисправности замка, носящей электрический характер, вы можете заметить следующие признаки:

• сигнальные лампы на панели приборов не загораются или загораются и периодически гаснут;
• стартер не запускается;
• не работают некоторые или все электроприборы, цепь которых запитывается через замок зажигания (прикуриватель, фары, омыватель, дворники и др.).

описание, неполадки, фото и видео

В схеме электрооборудования любой машины есть один специальный блок, к которому сходится огромное количество проводов из моторного отсека и салона авто. Данный блок могут называть монтажный блоком или блоком предохранителей. Однако что касается вазовских автомобилей, то для них принято употреблять именно первое название. Кстати, я уже писал о  блоке предохранителей ВАЗ 2109.

Назначение монтажного блока ВАЗ 2109.

Итак, монтажный блок ВАЗ 2109 решает несколько задач. Самая главная из них – объединение в одной коробке основных участков электроцепей, а также оснащение их необходимыми реле и предохранителями.

Задача номер два – упрощение сборки цепей. Такая функция особенно важна в современных автомобилях, так как их электрооборудование имеет довольно сложную конструкцию. Хотя и для «девятки» она не менее важна.

Что нужно знать о монтажном блоке?

• Если вы откроете общую электросхему какого-то современного авто, то вы обязательно обнаружите в ней монтажный блок. Правда, в некоторых случаях, этот блок будет охватывать не все электрические цепи. К примеру, на впрысковой «девятке» цепи, относящиеся непосредственно к системе впрыска, объединяются в свой (отдельный) блок, о котором также необходимо знать владельцу ВАЗ 2109.
• Есть в некоторых авто и такие цепи, которые не защищаются предохранителями (цепи пуска двигателя, зажигания, зарядки батареи и так далее). Поэтому работа с такими цепями требует максимального внимания и сосредоточенности.
• Монтажный блок «девятки» располагается в пространстве между моторным щитом и основанием ветрового стекла, а в нем  сосредоточены все самые важные реле, а также колодки с плавкими предохранителями электрообородования. Он соединяет все главные электрические косы.

Неполадки монтажного блока ВАЗ 2109?

Из-за своего неудачного расположения в монтажном блоке ВАЗ 2109 может скапливаться вода, что постепенно приводит к началу окисления контактов платы с токоведущими дорожками. Иными словами, реле и блок предохранителей начинают гнить изнутри. В результате, автомобиль начинает жить своей жизнью: могут сами по себе начать работать дворники, выключаться зажигание и так далее.

При этом если в «девятке» вдруг возникли подобные неисправности, то сначала диагностируется возможность проведения ремонта блока предохранителей, и только в случае обнаружения достаточно сильного выгорания данную деталь заменяют.

Видео
