Как снять и установить монтажный блок предохранителей ВАЗ

Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:

Снимите минусовую клемму аккумулятора.
Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над вакуумным усилителем тормозов).
Приподнимите блок насколько возможно и вытащите все разъемы снизу.
Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.

Как разобрать и собрать

Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.

Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
После этого выкручивайте саморезы, которые соединяют обе половины корпуса.

На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.

Как отремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.

Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

Замена предохранителей автомобиля марки ВАЗ 2109

Замена предохранителей на ВАЗ 2109 выполняется в блоке, установленном в задней части отсека монтажа двигателя, со стороны водителя. Большинство электрических цепей авто защищаются плавкими предохранителями. Внутри блока предохранителей на крышке нанесены в амперах сила тока и номер предохранителя. Когда открыт блок предохранителей ВАЗ 2109, замена производится тех элементов, которые привели к неисправности автомобильный прибор. Определить его можно по прекращению или нестабильной работе узла, который питается электроэнергией. В автомобиле ВАЗ 2109 не подлежат защите предохранителями:

Цепи зажигания.
Генератора(см.Ремонт генератора своими руками).
Пуска двигателя.
Реле блокировки дверей.
Включения фар.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент, могут выйти со строя.

Каждому из блоков соответствуют только определенные предохранители.
Значение силы тока, рассчитанное для предохранителя, указано на его корпусе.
Извлекать предохранитель из блока нужно специальным пинцетом, закрепленным в блоке.
Пинцетом захватывается предохранитель и вытаскивается.

Предохранитель пинцетом вытаскивается из блока

Запасные предохранители установлены впереди блока.
Замена предохранителя ВАЗ 2109 производится установкой его в разъем гнезда и нажатием до фиксации.
С левой стороны панели для приборов установлен на проводах дополнительный предохранитель, который защищает цепь противотуманных задних фонарей, с силой тока на 8 ампер.

Заменить предохранители на ВАЗ 2109 можно только теми, которые рассчитаны на эту же силу тока. В противном случае могут выйти из строя электрические приборы. На ранних моделях авто ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, отличаются они невысокой надежностью. Держатели предохранителей выполняются из пружин, а в том месте, где плохой контакт выделяется много тепла, которое может расплавить корпус блока, что вызывает шатание держателей и они плохо зажимают детали. Поэтому нужна замена блока предохранителей ВАЗ 2109 старого образца на новый, с вилочковыми элементами.

Как снять и установить монтажный блок предохранителей ВАЗ

Снимите минусовую клемму аккумулятора.
Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над вакуумным усилителем тормозов).
Приподнимите блок насколько возможно и вытащите все разъемы снизу.
Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.

Как разобрать и собрать

Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
После этого выкручивайте саморезы, которые соединяют обе половины корпуса.

Как отремонтировать

голоса

Рейтинг статьи

Замена монтажного блока на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Монтажный блок – на автомобилях семейства Самара использовалось всего два блока, первый блок ставился на карбюраторные автомобили и применялся в плоть до 1998 года (Носил индекс он «17.

3722»), после же 1998 года когда автомобили семейства Самара начали уже переводить на инжекторную систему впрыска, начал применяться другой монтажный блок от автомобиля ВАЗ 2114 и индекс он носил похожий с маркой автомобиля («2114–3722010–60» он маркировался), отличались два этих блока типами реле (Они были более маленькие на новом блоке и более компактные) и предохранителями (на старом блоке использовались цилиндрические предохранители как на классике, для наглядности цилиндрические предохранители на фото ниже можно увидеть, на новом же они были уже флажковые).

Примечание! Для того чтобы произвести замену блока на новый, много инструментов вам не нужно главное: Головками накидными запаситесь, к ним удлинитель приобретите, так же отвёртку на всякий случай (Подковырнуть ей монтажный блок в случае чего), ну и гаечный ключ ещё возьмите чтобы отвернуть гайку крепления минусового провода на клемме!

Где находиться монтажный блок? На всех автомобилях Самарского семейства (Не важно какой двигатель установлен, так же важна марка автомобиля то есть ВАЗ 2109 или ВАЗ 2114) блок находиться в одном и том же месте, для того чтобы его увидеть его капот поднимите у автомобиля и посмотрите под лобовым стеклом, он на фото для наглядности стрелкой указан (Но там крышка верхняя снята с блока, а у вас она будет поэтому учтите это). Когда нужно менять монтажный блок? Его на новый образец можно поменять (С флажковыми предохранителя), можно вообще никогда не менять и постоянно ездить на старом, но электроника вить вещь тонкая и со временем (С годами) контакты пригорают, окисляются и портятся, особенно если машина хранится не в гараже а на улице (Как правило на улицы большая влажность, от которой вся электроника то и страдает) то проблемы с монтажным блоком у вас всё же рано или поздно начнутся, могут предохранители постоянно перегорать, кроме этого в том месте где контакты окислены будет повышено тепло в связи с которым блок по не многу будет у вас расплавляться, появиться ещё проблема с электроникой (К примеру предохранитель у вас стоит и он целый, а вся цепь на который идёт предохранитель не работает) в этом случае возможно контакты отошли (Если вы умеете паять, то можете не менять блок а просто разобрать его и припаять все контакты по схеме которую можно найти по фотографиям в интернете). Когда нужно менять монтажный блок? Его на новый образец можно поменять (С флажковыми предохранителя), можно вообще никогда не менять и постоянно ездить на старом, но электроника вить вещь тонкая и со временем (С годами) контакты пригорают, окисляются и портятся, особенно если машина хранится не в гараже а на улице (Как правило на улицы большая влажность, от которой вся электроника то и страдает) то проблемы с монтажным блоком у вас всё же рано или поздно начнутся, могут предохранители постоянно перегорать, кроме этого в том месте где контакты окислены будет повышено тепло в связи с которым блок по не многу будет у вас расплавляться, появиться ещё проблема с электроникой (К примеру предохранитель у вас стоит и он целый, а вся цепь на который идёт предохранитель не работает) в этом случае возможно контакты отошли (Если вы умеете паять, то можете не менять блок а просто разобрать его и припаять все контакты по схеме которую можно найти по фотографиям в интернете)

Когда нужно менять монтажный блок? Его на новый образец можно поменять (С флажковыми предохранителя), можно вообще никогда не менять и постоянно ездить на старом, но электроника вить вещь тонкая и со временем (С годами) контакты пригорают, окисляются и портятся, особенно если машина хранится не в гараже а на улице (Как правило на улицы большая влажность, от которой вся электроника то и страдает) то проблемы с монтажным блоком у вас всё же рано или поздно начнутся, могут предохранители постоянно перегорать, кроме этого в том месте где контакты окислены будет повышено тепло в связи с которым блок по не многу будет у вас расплавляться, появиться ещё проблема с электроникой (К примеру предохранитель у вас стоит и он целый, а вся цепь на который идёт предохранитель не работает) в этом случае возможно контакты отошли (Если вы умеете паять, то можете не менять блок а просто разобрать его и припаять все контакты по схеме которую можно найти по фотографиям в интернете).

Шаг 1. Отключение электропроводки монтажного блока

Перед заменой монтажного блока на новый необходимо отключить электропроводку. Для этого следуйте инструкции:

1.	Откройте капот автомобиля и обнаружьте монтажный блок.
2.	Отсоедините отрицательный клеммный зажим аккумуляторной батареи, чтобы избежать короткого замыкания и случайного повреждения электронных компонентов.
3.	Отсоедините все подключенные провода от монтажного блока, следя за тем, чтобы не повредить их.
4.	Удалите крепежные элементы, соединяющие монтажный блок с автомобилем, и аккуратно извлеките блок из автомобиля.

После выполнения данных шагов монтажный блок будет полностью отключен и готов к замене.

Как заменить монтажный блок на ВАЗ 2108-ВАЗ 21099?

Снятие: В том чтобы снять монтажный блок нет ничего сложного, в начале отщёлкните все защёлки которые крепят крышку блока (см. фото 1) и после чего снимите её, теперь переходите к отсоединению верхней колодки проводов как это показано на втором рисунке, а когда колодка будет вынута по бокам блока отверните две гайки которые его крепят на кузове (При помощи накидной головки и удлинителя отворачивайте их), ну и завершение чуть приподнимите блок (см. фото 4) и от обратной его стороны отсоедините все колодки проводов которые препятствуют его снятию, но прежде чем каждую колодку отсоединять рекомендуем на них и в тех местах куда они у вас будут подсоединяться сделать метки того, куда какая колодка подсоединяется, это делается для того чтобы при установке вы не запутались какой провод куда идёт.

Примечание! Кстати когда монтажный блок будет снят, под ним ещё вы найдёте уплотнительную прокладку, так вот смотрите чтобы она была в приемлемом состоянии и не имела сильных трещин и тем более разрывов, так как если она будет пропускать воду (А вода туда попадает) то есть вероятность того что вода на контакты попадёт, в связи с чем это может привести к короткому замыканию (Если провода будут оголены) и возгоранию или выходу из строя данной электрической цепи (То есть если сгорит провод идущий к примеру на ближний свет на левой фаре, то пока вы его не замените, то на левой фаре у вас ближний свет гореть не будет)!

Установка: Новый блок на своё место устанавливается точно так же как и снимается, просто операция в обратном порядке снятию в этом случае должна производиться.

Дополнительный видео-ролик: Если вам надоел блок старого образца (У него просто предохранители очень часто выпадают или контачат плохо, в связи с этим какая либо электрическая цепь, к примеру ближней свет на левой фаре то горит то нет из-за этого самого плохого контакта), то есть можно заменить на нового образца но его цена не такая уж и маленькая (Смотря как вы зарабатываете) или можно из старого переделать в блок нового образца, то есть предохранители уже на вашем будут использоваться не цилиндрические а нормальные флажковые, которые имеют очень плотное прилегания и проблем с электроникой у вас уже такой не будет, более подробно про эту переделку, смотрите в подробном ролике ниже:

Шаг 4. Проверка работоспособности нового монтажного блока

После установки нового монтажного блока на ВАЗ 2109 инжектор старого образца необходимо провести проверку его работоспособности. Вот несколько этапов, которые следует выполнить:

Убедитесь, что все электрические соединения были правильно установлены и зафиксированы.
Включите зажигание и проверьте, что индикатор «Check Engine» (Проверка Двигателя) на приборной панели загорается и затем гаснет. Если индикатор не загорается или не гаснет, это может указывать на проблемы с подключением или неисправность монтажного блока.
Запустите двигатель и проследите за его работой в течение нескольких минут

Обратите внимание на следующие аспекты:

Поведение двигателя на холостом ходу: проверьте, что обороты не скачут и двигатель работает плавно.
Работа двигателя при разных оборотах: проверьте, что двигатель работает стабильно как на холостом ходу, так и при повышенных оборотах.
Отсутствие аномальных звуков или вибраций: проверьте, что двигатель не издает странных шумов и не вибрирует в необычных местах.
Реакция на управление педалью газа: проверьте, что двигатель реагирует на педаль газа без задержек или рывков.

Проверьте работу системы впрыска топлива и зажигания, если возможно, с помощью соответствующего диагностического оборудования. Убедитесь, что все показатели и значения в норме.
Проведите тест-драйв, чтобы проверить работоспособность нового монтажного блока на реальных условиях. Обратите внимание на работу двигателя при разных скоростях и режимах, а также на любые аномалии или неисправности.

Если вы обнаружите какие-либо проблемы или неисправности в работе нового монтажного блока, рекомендуется обратиться к специалисту для дальнейших диагностики и ремонта.

Немного о предохранителях

ЗУ указанного типа состоят из корпуса. Его изготавливают преимущественно из специализированного стекла или керамики повышенной прочности. Плюс внутри корпуса расположена плавкая вставка. Вставку делают из сплава или токопроводящего металла.

У корпуса есть сразу несколько функций:

Внутри него специальным методом вмонтируется плавкий элемент. При превышении номинальных показателей тока, вставка плавится или происходит ее разрыв;
В камеру вставляется рабочая нить, которая гасит электрические дуги. Они возникают при разрыве цепи;
В корпусе, в зависимости от типа предохранителя, есть контакты, с помощью которых происходит соединение с общей сетью.

На корпусе предохранителя имеется информация относительно технических характеристик ЗУ:

Номинальный ток вставки;
Номинальный ток корпуса, при котором элемент разрушается.

В зависимости от рабочих характеристик, защитные устройства могут быть:

Быстродействующими;
Низковольтными;
Рассчитанные на средние показатели напряжения;
Рассчитанные на высокие показатели напряжения.

В случае с автомобилями используются первые два типа предохранителей.

Определяющим показателем назначения ЗУ является токовая характеристика. От этого зависит, для каких именно целей подходит тот или иной предохранитель.

Чтобы защитить электродвигатели, используют предохранители, способные выдержать номинальный ток и его превышение в течение довольно длительного времени, которое требуется для запуска механизма. Их преимущественно маркируют буквой g — эти предохранители защищают от перегрузки и короткого замыкания.
Другой тип с маркировкой буквой «a» служат для защиты от коротких замыканий и тока чрезвычайно высокого напряжения. Их устанавливают только для защиты от коротких замыканий.

В зависимости от номинального показателя тока вставки, ГОСТом предусмотрена система цветовых обозначений:

Цвет	Номинальный ток
Серый	2А
Розовый	4А
Оранжево-желтый	5А
Коричневый	7,5А
Красный	10А
Голубой	15А
Желтый	20А
Белый	25А
Зеленый	30А

Замена предохранителей на ВАЗ 2109

Пластиковый пинцет для извлечения модуля;
Ветошь;
Дополнительное освещение, при условии, что работы проводятся в темное время суток.

Помещаем автомобиль в периметр ремонтной зоны;
Глушим двигатель, открываем капот;
Отпускаем крепления, снимаем клеммы аккумуляторной батареи;
В левой части, под лобовым стеклом расположен монтажный блок, отщелкиваем пластиковую крышку;
Смотрим на внутреннюю сторону где указана схема расположения предохранителей. Находим неисправный по точному номеру или по визуальному признаку;
Извлекаем пинцетом, на штатное место вставляем новый, надеваем крышку.

В БП старого образца идентифицировать неисправный модуль сложнее, так как нужно поочередно извлекать каждый из предохранителей.

По завершении, запускаем двигатель, проверяем исправность работы систем.

Причины преждевременного выхода из строя предохранителей

Естественный фактор – длительность эксплуатации без проведения промежуточной профилактики;
Попадание внутрь влаги, образование конденсата, окисление клемм, пересыхание изоляционного слоя, обрыв цепи электрического питания;
Стороннее механическое повреждение, авария, удар, столкновение;
Деформация крыла машины, лобового стекла, что способствовало повреждению монтажного блока;
Короткое замыкание в цепи электрического питания;
Прямое воздействие лучей ультрафиолета.

При условии соблюдения рекомендаций изготовителя по эксплуатации, ресурс предохранителей от 40000 км. В случае возникновения сложностей с установкой, обратитесь за помощью в сертифицированные СТО, к автоэлектрикам.

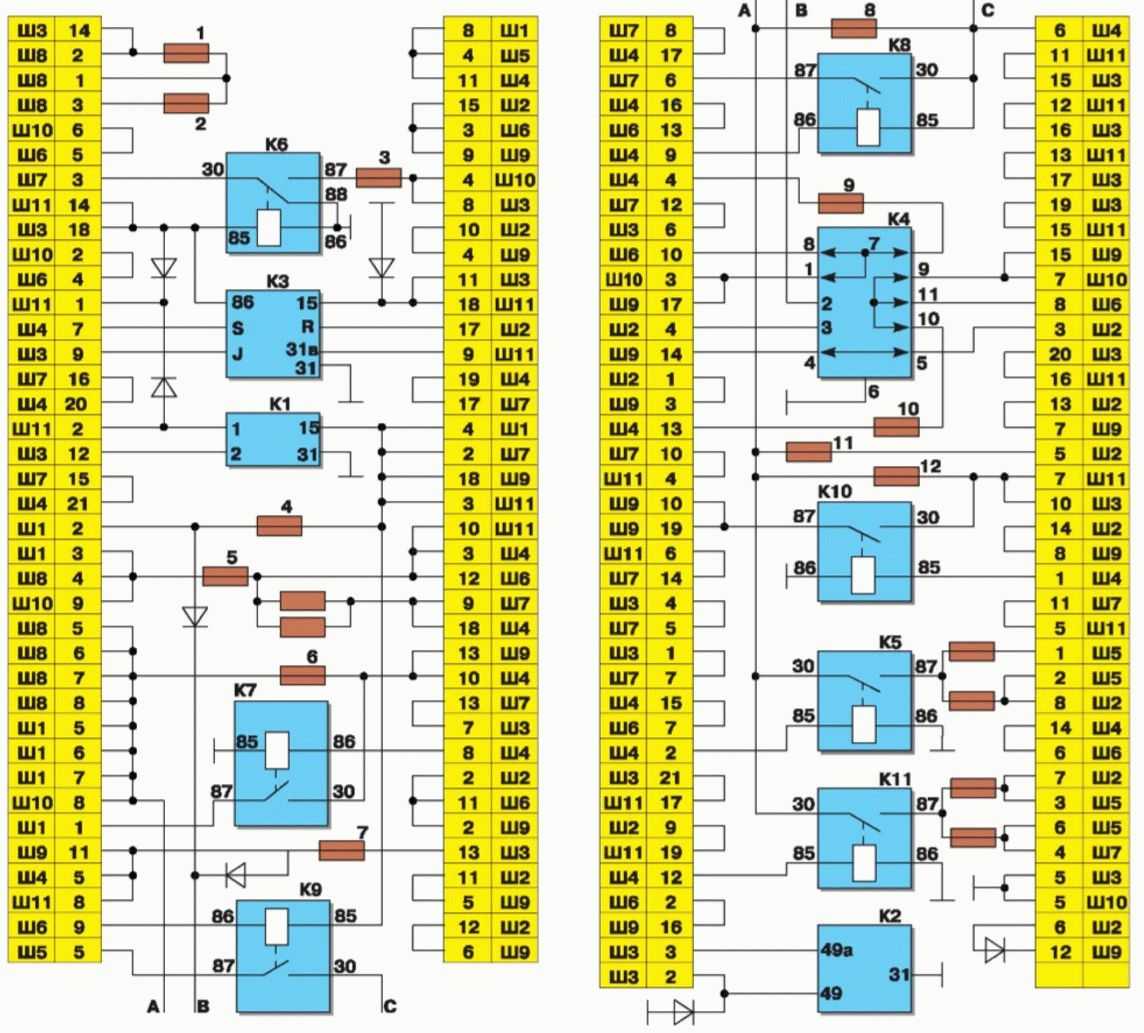

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

К1 – реле очистителя фар;
К2 – реле поворотников и аварийной сигнализации;
К3 – реле стеклоочистителя лобового стекла;
К4 – реле исправности ламп;
К5 – реле стеклоподъемников;
К6 – реле звукового сигнала;
К7 – реле обогрева заднего стекла;
К8 – реле дальнего света фар;
К9 – реле ближнего света;
F1-F20 – предохранители.

Номера штекеров блока ВАЗ 2109-09-099 для салона:

Ш1-Ш4 – соединяется со жгутом приборной панели;
Ш9 – соединяется с задним жгутом.

Номера для соединения в моторном отсеке:

Ш5, Ш6 – соединяется передний жгут;
Ш7,Ш8 – соединяется жгут проводов левого брызговика;
Ш11 – соединяется жгут проводов короба воздухопритока.

В ваз 2109 как и во всех автомобилях семейства ваз используется коробка с предохранителями, чтобы обезопасить ваш автомобиль от коротких замыканий. Если кратко, у вас возникло короткое замыкание или же где-то в цепи повышенное напряжение, перегорает предохранитель, а не проводка. Каждый предохранитель отвечает за определенный электро прибор или датчик в вашем автомобиле, так вот о том какой предохранитель в блоке предохранителей на ваз 2109 за что отвечает, поговорим в этой статье.

Часто многие водителя ваз 2109 задаются вопросом, а где же у меня блок предохранителей в моей любимой девятке, так вот специально для вас я подготовил эту гифку, смотрим ниже.

Где находится блок предохранителей ваз 2109

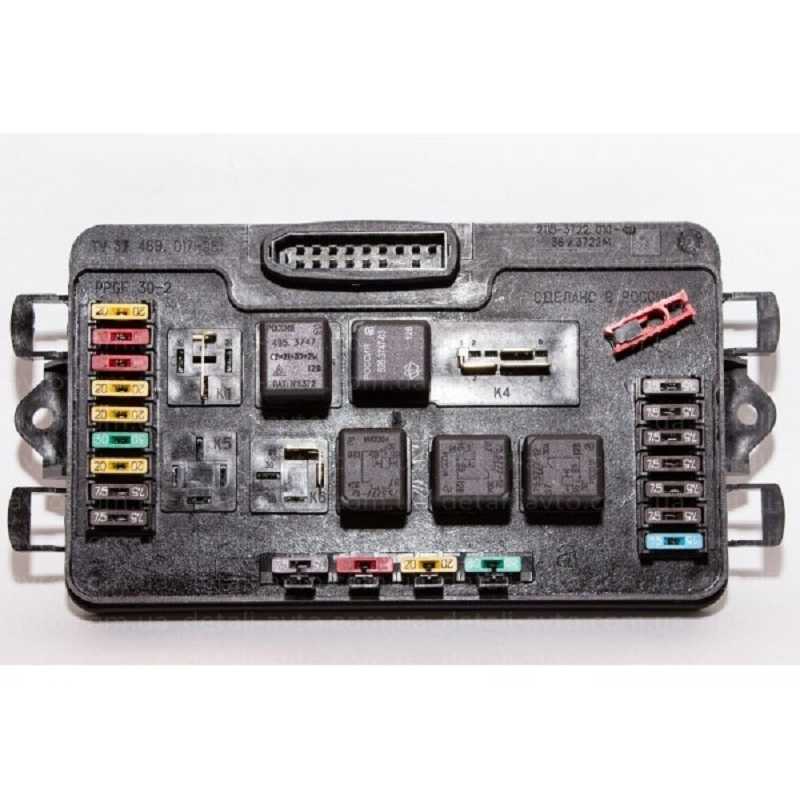

Блок предохранителей 2114-3722010-60

Каждый предохранитель в БП отвечает за определенную цепь, вот сводная таблица.

Номер предохранителя	Сила тока	Цепь, которую он защищает
F1	10А	Резервный предохранитель
F2	10А	Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3	10А	Задние фары стоп-сигнала, плафон подсветки салона
F4	20А	Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5	20А	Звуковой сигнал (клаксон), выключатель клаксона
F6	30А	Резервный предохранитель
F7	30А	Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8	7,5А	Резервный предохранитель
F9	7,5А	Резервный предохранитель
F10	7,5А	Левая габаритная фара
F11	7,5А	Правая габаритная фара
F12	7,5А	Правая фара ближнего света
F13	7,5А	Левая фара ближнего света
F14	7,5А	Левая фара дальнего света, контрольная лампа включения дальнего света
F15	Правая фара дальнего света
F16	15А	Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Номер реле	Функции
1	Работоспособность элементов очистки передней оптики
2	Работоспособность двигателя омывателя заднего стекла
3	Защита от поломки лампы поворотных сигналов и световой сигнализации
4	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5	Позволяет определить работоспособность лампы
6	Защита от перенапряжения системы обогрева заднего стекла
8	Лампы дальних фар
9	Лампы ближних фар
11	Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя
12	Работа клаксона

Блок предохранителей 17.3722

1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8
4	16
5	8
6	8
7	8
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8
10	8
11	8
12	16
13	8	Правая фара (дальний свет)
14	8
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)
К1	Реле времени омыва заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4
К5	Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7	Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8	Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
К9	Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10	Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11	Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

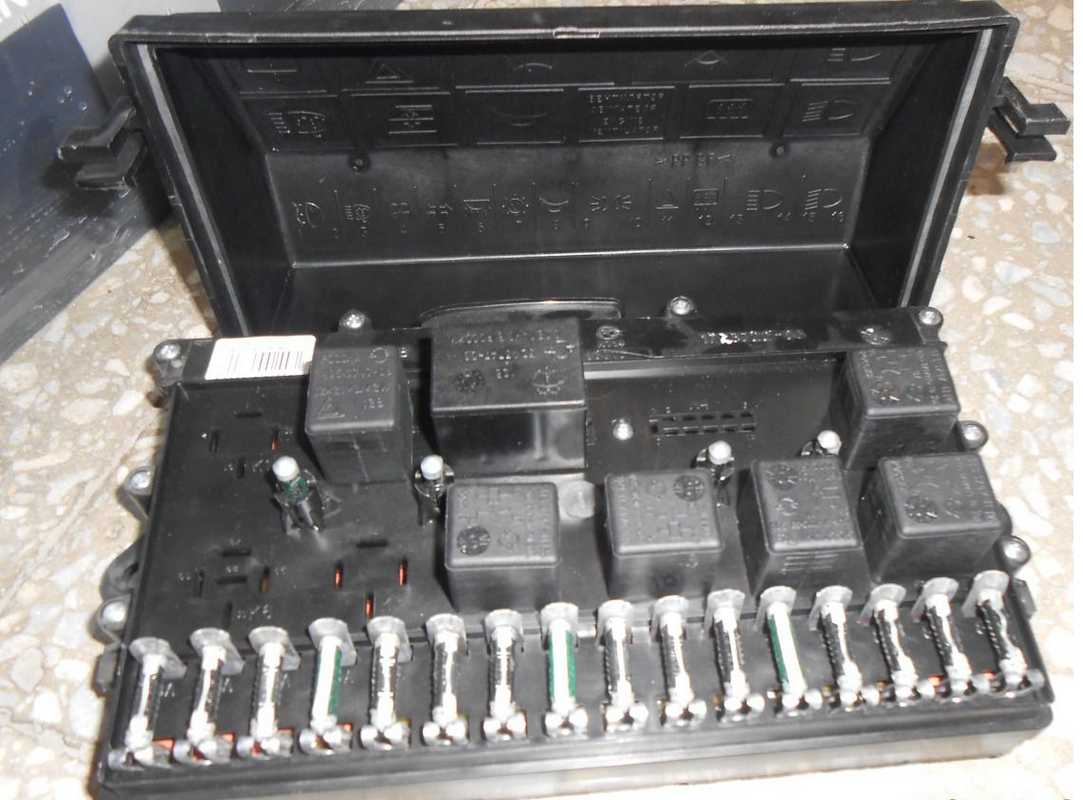

Монтажный блок предохранителей ВАЗ 2109 – 21099 с карбюраторными моторами

На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных машин семейства «Самара 2» (ВАЗ 2113 – 2115) устанавливают два типа блоков предохранителей, старого и нового образца. Эти устройства также называют монтажными блоками. Они являются сердцем электрики автомобиля, ведь в них установлены исполнительные реле слаботочных цепей. С помощью монтажного блока управляют также реле сильноточных и дополнительных цепей – стартера, противотуманных фар, подогрева сидений и других. Место установки обоих блоков одинаково, разница в небольших отличиях электрической схемы, различных разъемах и разном расположении элементов и другой конструкции корпуса.

Неисправности и схемы блоков

Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:

окисление контактов;
замыкание из-за грязи.

Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы. Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

нестабильная работа фар или произвольное включение/выключение/переключение режима;
проблемы с магнитолой;
периодически пропадающее зажигание;
нечеткая работа дворников или омывателей;
нечеткая работа звукового сигнала;
неправильная или нечеткая работа указателей поворота.

Замена предохранителей на монтажном блоке автомобиля ВАЗ 2108

Расположение элементов в блоке предохранителей

На фото показана установка реле и предохранителей автомобиля ВАЗ 2108 в монтажном блоке. Реле:

К1 – включения очистителей фар.
К2 – прерывателей аварийной сигнализации и указателей поворота.
К3 – стеклоочистителя ветрового окна.
К4 – контроля исправности ламп.
К5 – включения стеклоподъемников.
К6 – звукового сигнала.
К7 — обогрева заднего стекла.
К8 – дальнего света фар.
К9 – ближнего света фар.

Помимо реле:

F1 – F15 – плавкие предохранители.

Все провода, для облегчения монтажа, объединены в жгуты, в которых они скреплены липкой лентой, часть жгутов приварена к ленте, выполненной из пластика из поливинилхлорида.

Самостоятельная замена предохранителей на автомобиле ВАЗ 2108

Иногда владельцу автомобиля приходится выполнять ремонт автомобиля своими руками. Актуальным моментом очень часто является замена предохранителей ВАЗ 2108. В этом случае главный вопрос – как правильно выполнить работу, достичь желаемого результата и при этом не навредить автомобилю. Лучше всего для этого просмотреть видео, ознакомиться с рекомендациями и советами других автовладельцев, которые выполняли такие операции не один раз.

Инструкция по замене предохранителей не такая уж и сложная, а цена работы намного меньше, чем на СТО.

Прежде всего выясняется время, когда нужна замена предохранителей на ВАЗ 2108. Указывает на это, прежде всего, прекращение работы одного или нескольких приборов, питающихся электроэнергией в автомобиле, что является следствием поломки предохранителя в цепи определенного прибора.
Выяснить какие элементы «начинки» автомобиля, не подлежат защите предохранителями. К ним относятся наиболее ответственные схемы, работа которых должна быть во всех ситуациях безотказной:

система зажигания двигателя, это обеспечивает надежность системы от ввода в нее дополнительных элементов, которые могут выйти со строя;
цепь, обеспечивающая управление электромагнитным клапаном карбюратора;
цепь зарядки аккумулятора;
реле включения фар ближнего и дальнего света.

Уточняется год выпуска автомобиля. Для разных блоков нужны разные предохранители.
Каждый автовладелец должен иметь у себя запасные предохранители.

Замена вышедших из строя предохранителей на автомобиле ВАЗ 2108

Порядок замены предохранителя:

Нажимаются защелки крышки монтажного блока.
Снимается крышка.
Ориентируясь номером и назначением предохранителя, нужный элемент извлекается специальным пинцетом.
Испорченный предохранитель можно узнать по перегоревшей нити.
Новый предохранитель легко вставляется в гнездо и путем нажатия фиксируется.

Часто из-за подгорания контактов в монтажном блоке выходят из строя реле. В этом случае необходимо снять с реле защитную крышку и зачистить мелкой шкуркой контакты. Менять реле не нужно.Для того чтобы автомобиль был всегда в исправном состоянии владельцу необходимо производить периодический осмотр всех его узлов и своевременно устранять возможные неполадки, в том числе и в блоке предохранителей.
