Распиновка контактов и проводов подрулевых переключателей ваз 2114

Возможные неисправности: признаки и причины

Если вы не знаете, как сделать, чтобы поворотники горели как габариты, то в этом нет ничего сложного — нужно только замкнуть контакты, но сейчас не об этом.

По каким признакам можно выявить неполадки поворотных огней (ПО):

1. Поворот включается, но не работает. Неисправность такого плана может быть вызвана неполадками в работе реле-прерывателя.
2. Не работает световой источник поворотника. При такой проблеме на приборной панели автомобиля индикатор поворотов будет гореть чаще, чем обычно.
3. Сигнал срабатывает, но не отключается. Суть проблемы заключается в неполадках в работе переключателя, расположенного под рулем авто.
4. Источник освещения в оптике моргает чаще обычного. По всей видимости, из строя вышла одна из ламп, установленных в поворотах. Также проблема может заключаться в окислении контактов, в частности, речь идет о самих фонарях или контактах в блоке с предохранительными элементами.
5. Лампы в поворотах светятся, но намного тусклее, чем всегда. На практике такая проблема обычно появляется после установки не соответствующих по стандарту осветительных устройств (ламп) в фары. Возможна проблема в контактах.
6. При включении ПО громко щелкает реле. Причину следует искать в плохих или поврежденных контактах на блоке, возможен выход из строя самого реле.
7. Зачастую неисправность кроется в перегорании предохранительного устройства. Это приводит к замыканию в ПО, причем зачастую такая проблема проявляется в задней оптике. Это место специалисты называют «болезнью» не только модели 2114, но и других ВАЗов. Со временем окисляются контакты, что приводит к образованию коррозии и замыкания (видео снял Владислав Чиков).

https://youtube.com/watch?v=KqKOTMbXilI

Как Поменять Лампочку Поворотника На Ваз 2114

Осветительное оборудование автомобиля называется лампочками, которые загораются при повороте ручек на правой или левой стороне автомобиля и сообщают о встречных и проезжающих машинах, а также пешеходам о направлении движения автомобиля. поворотники для автовладельцев. Они относятся к сигнальным огням и должны быть желтого или светло-желтого цвета в соответствии с международными правилами для автомобилей всех стран.

На ВАЗ 2114 указатели поворота расположены рядом с блоками передних фонарей и встроены в блок задних фонарей с левой и правой сторон автомобиля. В то же время они расположены с внешней стороны блока, чтобы четко информировать других участников дорожного движения о намерениях водителя выполнить любой маневр. У машины также есть боковые повторители. Они стоят по бокам передних крыльев. В базовой конфигурации пластиковые или стеклянные рассеиватели, которые покрывают отражательную лампу, имеют сочные желтоватые цвета.

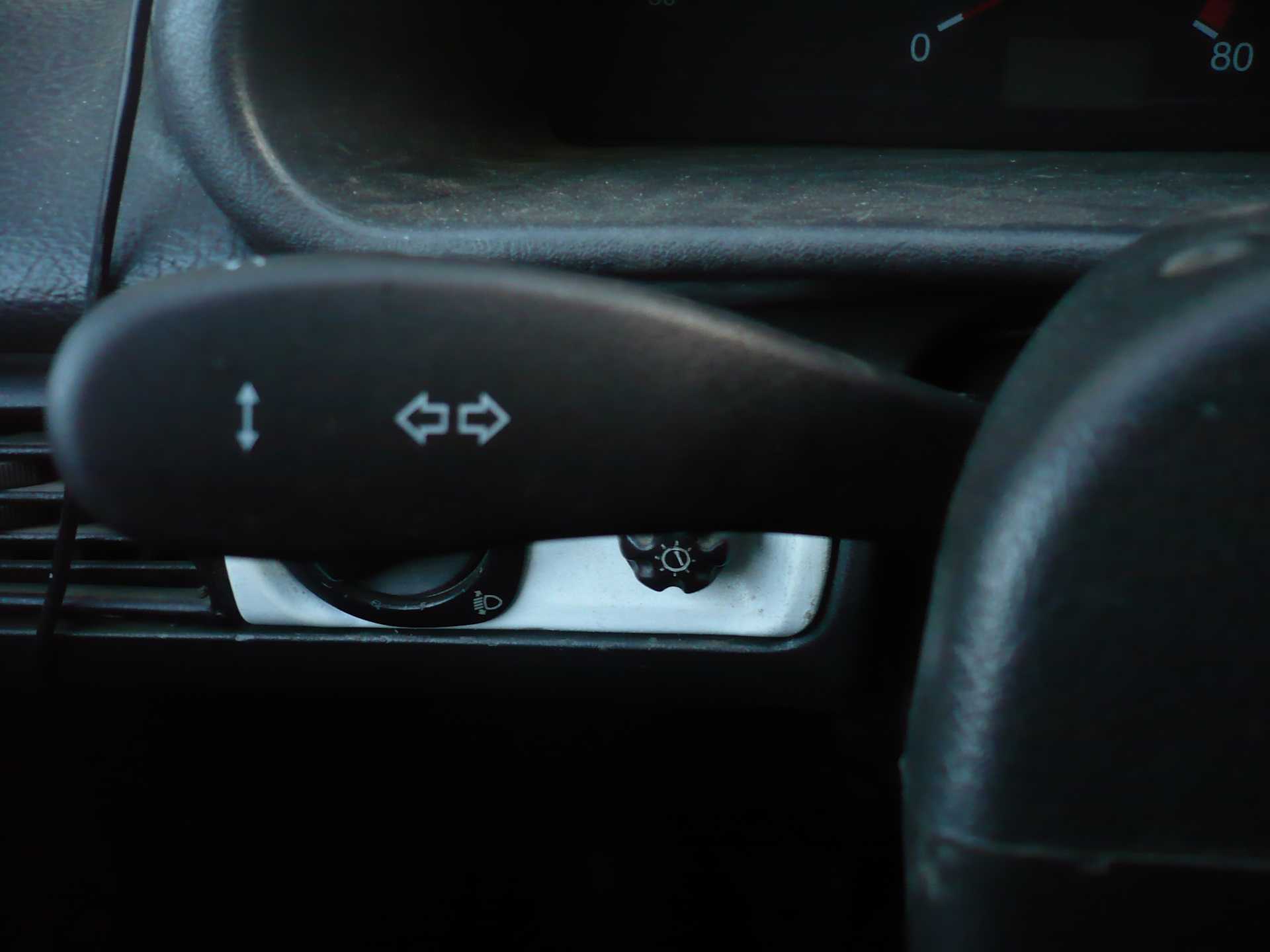

Ручка, используемая для управления сигналами поворота, обычно называется рычагом указателя поворота и находится под колесом управления для удобного управления сигнальными огнями. Схема ВАЗ 2114 обеспечивает все переключатели и повторители по одной кнопке за раз. Эта кнопка обозначена красным треугольником и называется «аварийный останов». Одновременное мерцание всех указателей поворота указывает на аварийную ситуацию на борту транспортного средства. Обычно эта кнопка активируется, чтобы указать автомобиль, когда он останавливается в месте, где он представляет опасность для других автомобилей, или в чрезвычайной ситуации на дороге. Он также используется при движении, например, когда автомобиль буксируется другим транспортным средством.

Частота лампочки обычно составляет не менее 60 раз в минуту, разрешается чаще, но менее 120 раз за 60 секунд. Более частые щелчки указателя поворота указывают на сбой в этой схеме. Если реле нормально работает, в конце маневра и рулевое колесо возвращается в исходное положение, мерцание должно прекратиться, и свет погаснет. Если этого не происходит, причина должна быть найдена в реверсивном механизме рукоятки указателя поворота.

Основная роль в работе такого механизма, как указатель поворота лампочки приборные панели, приборные панели и предохранители:

• При включении рычага и включении индикатора на приборной панели загораются зеленоватые лампочки, загорается и мигает соответствующий индикатор, сопровождаемый вспышками с слышимыми щелчками. Эти лампочки установлены для водителя в качестве индикаторов производительности системы и напоминания о том, что сигнал должен быть выключен, если поворот завершен и по какой-то причине ручка не находится в нейтральном положении;
• Поворотное реле расположено в монтажном блоке, имеет квадратную форму и имеет маркировку «K2», это устройство также называется реле прерывания. Он выполняет несколько функций. Он передает электронный ток на лампу, который требуется в соответствии с положением ручки указателя поворота, выдает прерывистый сигнал и производит соответствующие щелчки, когда индикатор включен. ВАЗ 2114 установлены электрические реле 07.4747. Это реле более долговечно, оно фактически не нагревается, потребляет низкий ток и не теряет свои характеристики с течением времени;
• предохранители находятся там в монтажном блоке. Есть два из них с маркировкой F2 — в частности, предохранитель для указателей поворота, реле выключателя и системы сигнализации и F16 — то, что они называют — лампочки на приборной панели, хотя, кроме того, они привязаны к цепям некоторых другие системы и устройства, включая поворотные сигналы.

голоса

Рейтинг статьи

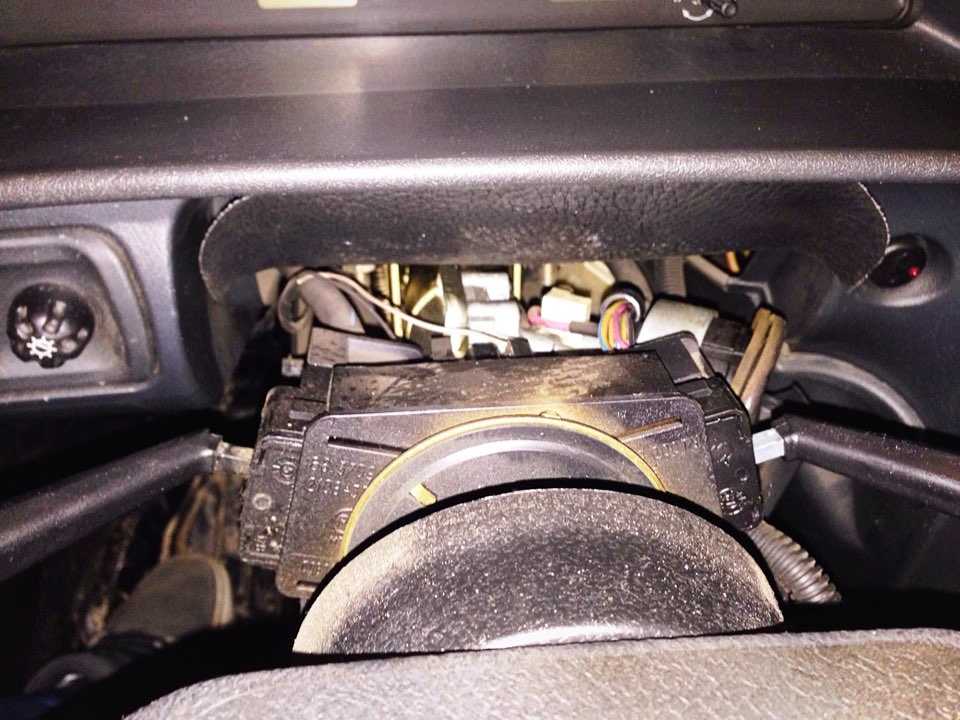

Снятие и установка переключателей дальнего света, поворотов и дворников:

Для этого не потребуется никаких инструментов, так как все крепится на защелках и меняется буквально за несколько минут. Для примера покажу все на правом рычаге, который отвечает за дворники и бортовой компьютер.

Первым делом нужно отсоединить маленький штекер с проводами, просто нажать по краям на две пластиковых защелки, и потянуть на себя:

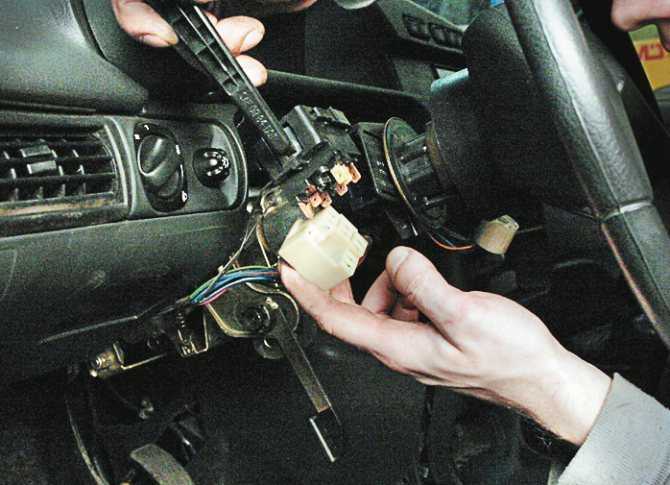

Теперь нужно отсоединить большой штекер от переключателя, он без всяких фиксаторов, просто приложить немного усилия и потянуть в сторону:

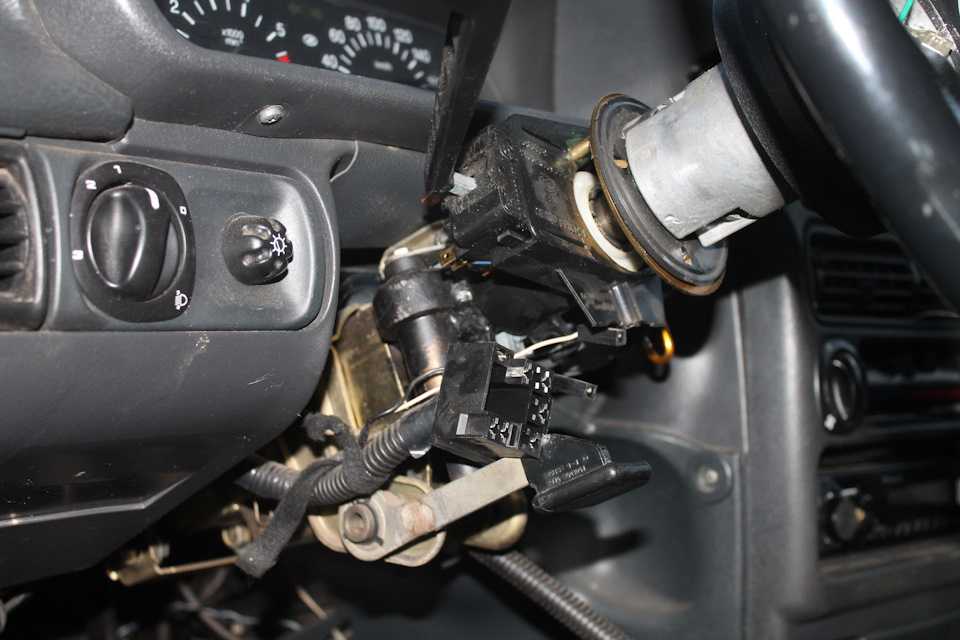

А теперь можно смело вынимать сам подрулевой переключатель, для чего достаточно нажать по бокам на фиксаторы и потянуть за рычаг на себя:

Он легко снимается и левый, который отвечает за дальний свет и повороты, вынимается аналогично, даже еще проще, так как там всего один штекер. Снятый рычаг показан ниже на снимке:

После этого ставим новый переключатель на место вышедшего из строя, замена производится в порядке обратном снятию.

Подрулевой переключатель – эта давняя проблема переднеприводных авто. Лада Калина исключением не стала и поэтому поломки в данном плане миновать сложно. Чаще всего подрулевые переключатели Лада Калина ломаются постепенно, скажем так.

При езде с включенным ближним светом, временами начинает включаться дальний и мигать. Если Вы обнаружили у себя такую проблему, необходимо заменить именно переключатели. Это можно сделать и самостоятельно. Однако, если замена не особо помогла – лучшим решением будет обратиться к профи.

Важно! В список задач подрулевого переключателя входит не только управление фарами, но и омывателями, дворниками, поворотниками и бортовым компьютером в целом

Распиновка контактов и проводов подрулевых переключателей ВАЗ 2114

Занимаясь диагностикой неисправностей и ремонтом электрооборудования автомобиля ВАЗ 2114 (2113, 2115) довольно часто приходится иметь дело с подрулевыми переключателями так как многие электрические цепи бортовой сети завязаны именно на них.

Для быстрого решения проблем нужно точно знать какой и откуда провод приходит на эти переключатели, к какому контакту на них присоединяется (распиновка), а так же коммутацию (замыкание) контактов при перемещении рычагов.

Вот схема, на которой можно это все увидеть.

Описание схемы

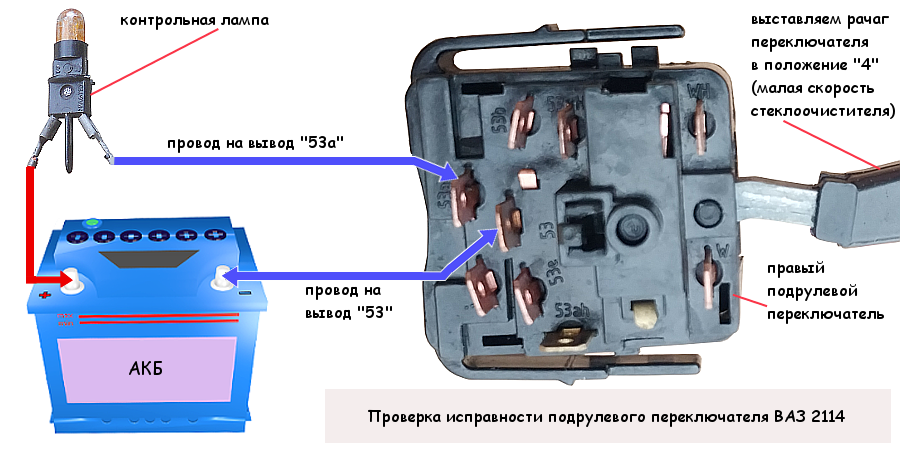

Правый подрулевой переключатель

53ah (желто-голубой провод) — плюс (вход) с замка зажигания (через предохранитель F7 в монтажном блоке и реле зажигания).

53H (бело-голубой провод) — на моторчик очистителя стекла задней двери.

WH (розово-черный провод) — на электромагнитный клапан омывателя заднего стекла.

W (розовый провод) — на электродвигатель омывателя ветрового стекла.

53b (серо-красный провод) — на электродвигатель очистителя ветрового стекла вторая (большая скорость) «дворников».

j (желто-зеленый провод) — на реле очистителя ветрового стекла «К3».

53а (оранжевый провод) — плюс (вход) с замка зажигания (через предохранитель F16).

53 (серый провод) — на электродвигатель очистителя ветрового стекла (первая малая скорость или прерывистый режим «дворников»).

53е (черно-белый провод) — прерывистый плюс с реле очистителя ветрового стекла.

Левый подрулевой переключатель

49aR (два синих провода) — один на указатели правого борта (через монтажный блок), другой на лампу-сигнализатор включения поворотников в комбинации приборов.

49а (два сине-красных провода) — один вход (прерывистый плюс) с реле прерывателя указателей поворота в монтажном блоке — «К2», другой плюс на выключатель аварийки.

49aL (два сине-черных провода) — один на указатели левого борта (через монтажный блок), другой на лампу-сигнализатор включения поворотников в комбинации приборов.

30 (розовый провод) — плюс (вход) с замка зажигания.

56 (два зеленых провода) — один плюс с переключателя наружного освещения, другой плюс на выключатель противотуманного света в задних фонарях.

56b (серо-красный провод) — плюс на обмотку реле «К9» в монтажном блоке (реле ближнего света фар).

56a (бело-голубой провод) — плюс на обмотку реле «К8» в монтажном блоке (реле включения дальнего света фар.)

Примечания и дополнения

— На автомобилях ВАЗ 2114 (2113, 2115) разных годов выпуска цвет проводов может несколько отличаться.

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FB и в Одноклассниках — Twokarburators OK

3Правила замены ламп поворотника

Существует ряд правил, которые необходимо соблюдать при смене лампочек поворотников:

• В первую очередь, всегда машину полностью отключают, то есть, зажигание нужно быть выключено при любых обстоятельствах.
• Лампочку нужно подбирать в соответствии со старым вариантом, который подлежит замене. Если вы не можете определить тип и вид лампочки визуально, тогда сначала вам придется снять лампочку и с ней идти покупать новую.
• Весь процесс замены лампочки должен проводиться тщательно и не торопясь, чтобы не испортить своими действиями никакие другие детали в автомобиле.
• В любом типе автомобилей все лампочки поворотников вкручиваются и выкручиваются очень просто, без приложения особых усилий. Нужно понимать, что лампочка очень просто идет по резьбе и если данный процесс проходит не так легко. Значит, вы делаете что-то не так. Причин может быть много – проржавела спираль, а значит, ее нужно зачистить или же не подходит лампочка, которую вы собираетесь поставить в поворотник.

Если вы раскрутили сам поворотник и обнаружили, что там есть какие-либо загрязнения от них обязательном порядке, необходимо избавится, причем сразу же, не оставляйте все как есть, потому как такая постановка дел может негативно сказаться на работе самого поворотника.

Если лампочка в поворотнике перегорела – не беда, потому что менять на новую, совсем несложно, тем более, если вы внимательно ознакомились с этой инструкцией.

Когда потребуется демонтаж?

Для начала стоит разобраться, в каких случаях требуется снимать рулевое колесо. Это позволит заранее сориентироваться, и приготовить все необходимое. Стоит отметить, что на самом деле причин для этой работы немного. Наверное, это самый надежный элемент конструкции ВАЗовских автомобилей. Но, все же может потребоваться и такая работа.

В первую очередь снимать руль требуется в случае его замены. Меняют его в следующих случаях:

Неисправность;

Также зачастую водители решают заменить руль в связи с потерей внешнего вида. Причина в постоянном контакте с руками человека, который управляет транспортным средством. Поэтому, со временем обшивка стирается, а оплетку используют далеко не все водители. В такой ситуации оптимальным решением будет просто поменять рулевое колесо или купить чехол на руль.

Еще один вариант – замена на другую модель. По сути это тюнинг, и данный вопрос будет рассмотрен нами отдельно.

Также зачастую приходится снимать руль в связи с ремонтом некоторых деталей. Демонтируют рулевое колесо в том случае, когда оно мешает работе. К примеру, часто водители предпочитают снимать его в случае работ, связанных с приборной панелью. Также потребуется снимать эту деталь при ремонте рулевой колонки.

Снятие и установка рулевой колонки

Снимайте рулевую колонку только в следующих случаях:

• — рулевая колонка требует замены;
• — корпус рулевого управления и блокировки зажигания требует замены.

При необходимости снятия рулевого колеса обязательно используйте съемник.

Внимание!

Наклонная рулевая колонка не подлежит обслуживанию. В случае дефекта наклонной рулевой колонки необходимо заменить рулевую колонку в сборе.

Прежде чем приступить к работе по снятию рулевой колонки, внимательно ознакомьтесь с информацией о подушках безопасности в разделе «Система пассивной безопасности автомобиля».

Общее описание и работа-системы

Рулевая колонка состоит из рулевого вала с карданными шарнирами и рулевого колеса. Наклонная рулевая колонка снабжена сферическим соединением, позволяющим осуществлять регулировку наклона. На рулевой колонке также расположены элементы управления:

• — центральный переключатель света и сигнала поворота;
• — выключатель стеклоочистителя/стек-лоомывателя;
• — замок зажигания с блокировкой управления, блокировкой ключа зажигания и приемным блоком иммобилайзера двигателя. Блокировка зажигания и управления предотвращает возможность угона автомобиля.

Кроме функции управления, рулевая колонка обеспечивает также, наряду с надувной подушкой, функцию безопасности, так как при фронтальном столкновении она сминается и амортизирует энергию удара, тем самым обеспечивая безопасность водителя.

Снятие

Снятие рулевого колеса

Внимание: для снятия рулевого колеса обязательно используйте съемник. Не пытайтесь снять его, прикладывая усилия или ударные нагрузки. 1

Снимите модуль подушки безопасности с рулевого колеса. Смотрите раздел «Система пассивной безопасности автомобиля»

1. Снимите модуль подушки безопасности с рулевого колеса. Смотрите раздел «Система пассивной безопасности автомобиля».

2. Разъедините разъем модуля подушки безопасности.

3. Открутите гайку крепления рулевого колеса.

4. Снимите стопорный зажим.

Примечание. Перед снятием рулевого колеса поставьте метку на вал рулевой колонки и на руль в месте их соединения для правильной установки рулевого колеса при сборке и установке рулевой колонки.

5. При помощи съемника снимите рулевое колесо с вала.

6. При необходимости разожмите контактное кольцо на рулевом колесе.

Снятие выключателя и рычага переключателя сигналов поворотов

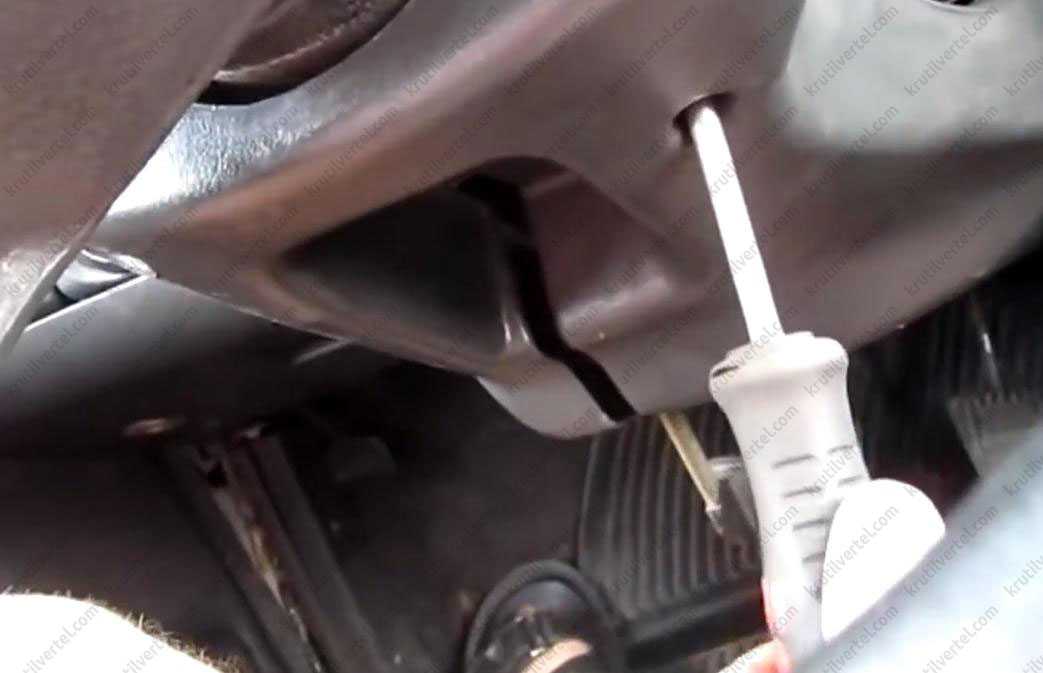

7. Открутите винты крепления нижней крышки панели рулевой колонки и снимите панель.

8. Снимите винты крепления верхней крышки панели рулевой колонки и снимите панель.

9. Разъедините разъемы звукового сигнала и часовой пружины.

10. Открутите винты крепления и снимите часовую пружину с рулевой колонки.

11. Отсоедините электрические разъемы переключателя.

12. Снимите центральный переключатель света и сигнала поворота, надавив внутрь лапки с обеих сторон корпуса.

Снятие переключателя стеклоочистителя/стеклоомывателя

13. Отсоедините электрические разъемы переключателя.

14. Снимите переключатель стеклоочистителя, надавив внутрь лапки с обеих сторон корпуса выключателя.

Снятие замка зажигания и блока управления иммобилайзером

15. Отсоедините электрический разъем от блока управления иммобилайзером.

16. Открутите винты крепления и снимите блок.

17. Вставив ключ в замок зажигания, поверните его в положение АСС и снимите цилиндр замка, для этого нажмите на фиксирующую пружину, например при помощи отвертки, и извлеките цилиндр.

18. Открутите стопорный винт выключателя зажигания.

19. Отсоедините провода и снимите выключатель зажигания.

20. Снимите винты крепления соленоида блокировки ключа и извлеките соленоид. Будьте осторожны, чтобы не упустить пружину соленоида блокировки ключа.

21. Открутите и удалите стяжной винт клеммного зажима рулевого вала.

22. Открутите гайки крепления кронштейна рулевой колонки.

23

Осторожно извлеките рулевую колонку

Установка

Установка производится в порядке, обратном снятию.

При сборке рулевого вала смажьте его элементы литиевой смазкой. Перед установкой рулевой колонки установите новую центрирующую втулку рулевого вала.

Затяните элементы крепления следующими моментами:

• стяжной винт клеммного зажима рулевого вала-22 Нм;
• гайки крепления кронштейна рулевой колонки-22 Нм;
• винт рычага регулировки наклона — 4 Нм;
• винты крепления соленоида блокировки ключа-2 Нм;
• стопорный винт выключателя зажигания -2Нм;
• винты крепления корпуса выключателя зажигания-4 Нм;
• винты крепления блока управления иммобилайзером — 2 Нм;
• винты крепления часовой пружины — 3 Нм;
• винты крепления верхней и нижней крышек рулевой колонки — 3 Нм;
• гайку крепления рулевого колеса — 38 Нм;
• винты крепления модуля надувной подушки безопасности -11 Нм.

Источник

Схема управления двигателем ВАЗ 2111 (Январь 5.1, Bosch M1.5.4N)

1. Фрагмент монтажного блока;
2. Электровентилятор системы охлаждения двигателя;
3. Индикатор состояния автомобильной противоугонной системы;
4. Блок управления автомобильной противоугонной системой;
5. Датчик температуры охлаждающей жидкости;
6. Датчик расхода воздуха;
7. Дроссельный патрубок;
8. Колодка, присоединяемая к датчику положения дроссельной заслонки;
9. Колодка, присоединяемая к регулятору холостого хода;
10. Контроллер;
11. Колодка, присоединяемая к жгуту проводов кондиционера;
12. Датчик кислорода;
13. Датчик детонации;
14. Датчик положения коленчатого вала;
15. Датчик скорости;
16. Адсорбер;
17. Аккумуляторная батарея;
18. Главное реле;
19. Колодка, присоединяемая к жгуту проводов антиблокировочной системы тормозов;
20. Колодка диагностики;
21. Плавкий предохранитель защиты цепей главного реле;
22. Плавкий предохранитель защиты контроллера;
23. Плавкий предохранитель защиты электробензонасоса и его реле;
24. Реле включения электробензонасоса;
25. Реле включения электровентилятора;
26. Колодка, присоединяемая к жгуту проводов панели приборов;
27. Колодка, присоединяемая к жгуту проводов панели приборов;
28. Модуль зажигания;
29. Электробензонасос с датчиком уровня топлива;
30. Свечи зажигания;
31. Форсунки;

F — Провод переднего жгута, идущий к клемме «В+» генератора; G — Провода переднего жгута проводов.

Порядок условной нумерации штекеров в колодках:

А — Контроллера; Б — Блока управления автомобильной противоугонной системой; В — Индикатора состояния автомобильной противоугонной системы; Г — Колодки 26; Д — Дроссельного патрубка; Е — Датчика расхода воздуха; Ж — Электробензонасоса и датчика кислорода; 3 — Датчика скорости; И — Модуля зажигания.

Назначение штекеров в колодке 26:

1. К низковольтному входу тахометра в комбинации приборов;
2. —
3. К лампе контроля системы управления двигателем в комбинации приборов (от контроллера);
4. К выключателю плафона, расположенному на стойке двери водителя;
5. К лампе контроля системы управления двигателем в комбинации приборов (подача «+» питания);
6. К маршрутному компьютеру (сигнал расхода топлива);
7. К комбинации приборов (сигнал скорости автомобиля);
8. К выводу «15» выключателя зажигания (штекер 4 колодки выключателя)

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

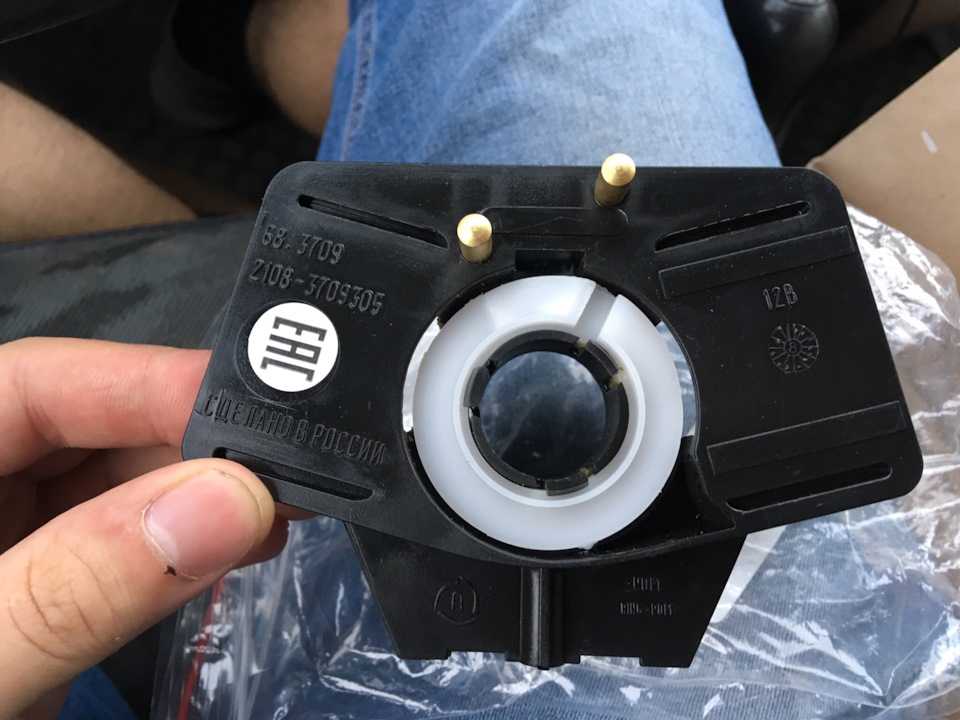

Подрулевые переключатели от иномарки в ВАЗ на примере GM

@id2013

Внешние различия:

2108

Приора

GM

Начнем! Итак нам потребуется: 1) Прямые руки 2) подрулевые переключатели GM 3) Вставка в вертолет 2108 4) провод 5) папы мамы маленькие и большие 6) термо усадка 7) пара релюх колодки под реле 9) время

Ну а теперь о руках… знание электроники автомобиля и растущие из нужного места руки обязательно, иначе возможно возгорание или еще что нибудь!

Идем в магазин корейских запчатей и покупаем левый и правый подрулевые переключатели (я брал с лачетти), далее либо используем свой, либо покупаем новыу вставку вертолета 2108!

провод используем любой какой вам понравится!

папы мамы малые и большие, вместо термоусадки можно использовать изоленту но не советую!

процесс:

Были отрезаны родные фишки так как родных ответных частей не нашел, и от левого и правого переключателя!

Начнем с малых фишек: Левая (поворотники-свет) 1)Черный — общий 2)Белый — габарит 3)Зелено-черный — ближний свет 4)Желтый — ПТФ 5)Красно-желтый — ПТФ Значит что мы имеем, а имеем отличие от схемы включения от ВАЗ, так как на ВАЗ питание ближний и габарит разделено а именно на габариты + весит постоянно а на ближний ток после включения зажигания это дело будем исправлять с помощью реле! На габриты тоже желательно будет повесить реле так как на переключателе выход слаботочный а на ВАЗ никаких реле нет и вся нагрузка от габаритов ложиться на кнопку! ПТФ тут по желанию можно повесить + постоянный можно от габаритов а можно от зажигания, я буду вешать от зажигания!

Правая (дворники) 1)Синий — задний дворник+омыватель заднего дворника 2)Черно-красный — задний дворник+омыватель заднего дворника 3)Бело-зеленый — длительность тактов стеклоочистителя 4)Черный — длительность тактов стеклоочистителя Значить со вторым все просто делаем разрыв провода отвечающего за первые режим работы (прерывистый)! Принцип такой в реле есть сопротивление которое отвечает за такты очистителя а регулятор на ручке будет увеличивать это сопротивление за счет чего будет и пауза увеличиваться… на деле посмотрим что получится но скорей всего буду перепаивать на более меньшей номинал!

Самый простой способ закрепить подрулевые в вертолете это саморезы!

но для начала нужно подпилить язычек который отбрасывает поворотник!

для соединения переключателей от шеви с вазовской колодкой были использованы отрезки проводов! лучше найдите родные фишки!

Теперь нам надо заставить работать габарит, ближний и туманки от переключателей, для этого берем разъемы к которым когда то были подключены кнопки! От кнопки габаритов берем (у меня он белый) провод идущей уже от кнопки, при подаче на него 12В начинают светится габариты, от кнопки с ближним берем(у меня он зеленый) провод на который при подаче 12В включается ближний свет, не и кнопка противотуманки от нее (у меня он желтый) провод который собственно идет на реле ПТФ… Тут уже у кого какая фантазия либо сделать как я вырезать все фишки и протянуть провода на прямую до переключателя ну или от переключателя через до фишки и оставить ее на месте!

На общий провод подводим постоянный плюс, на выход с габаритов собственно сами габариты, на ближний а тут либо подводить на прямую и тогда ближний будут работать постоянно не зависимо включено зажигание или нет, либо как я все сделал через реле!

ПТФ все просто, если плюс подвести постоянно то ПТФ будет работать не зависимо от того включено зажигание, габариты или нет! Можно сделать как завод ПТФ будет гореть когда включены габариты или как я завел 12В от замка зажигания! То есть ПТФ будет работать только когда включено зажигание!

Так ну с левым переключателем разобрались, теперь правый!

Все аналогично левому, так же подключаем по распиновке, ток провод идущий на 7й контакт переключателя шеви и контакт J на вазовском переключателе пускаем через регулятор тактов стеклоочистителя на ручке…

Осталось что то решить с задним дворником и омывателем, и переделать заводское реле для адекватной работы регулировки тактов!

Отпишусь сразу, очень доволен их работой, тихие, включаются легко и выглядят кульно))))) Вроде ничего не забыл…

Вот и схемы и внешний вид:

Видео работы:

Комментарии

Видеообзор процедуры замены подрулевых переключателей Ваз 2113 / 2114 / 2115

Оплата и скачивание в целях безопасности происходит из личного кабинета.

Автоматический переход через 10 секунд.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Снимаем торпедо с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа приборной панели выглядит следующим образом:

1. Отключаем от аккумуляторной батареи минусовую клемму. Также снимаем магнитолу, если она установлена. Для этого просто вытягиваем магнитолу из посадочного места на приборной панели, отключаем от нее колодку жгута проводов и полностью снимаем ее.

2. С помощью небольшой отвертки с крестообразным жалом отворачиваем саморезы, фиксирующие левую декоративную накладку центральной консоли. Снимаем накладку, аккуратно выводя нижнюю ее часть из кронштейна кузов.

3. Теперь нам необходимо снять правую накладку центральной консоли. Для этого откручиваем пять шурупов и, придерживая накладку рукой, снимаем ее.

4. Снимаем ручки рычагов управления отопительной системой. Для того, чтобы не повредить ручки и снять их быстро, тонкой отверткой с плоским жалом поддеваем защелку на ручке, тем самым освобождая ее от выступа на рычаге.

5. Снимаем ручку управления вентилятором отопительной системы. Для этого с некоторым усилием тянем ручку, вплоть до ее снятия.

6. Откручиваем правый шуруп, которым к кронштейну крепится накладка панели приборов. Также откручиваем и шуруп с левой стороны накладки панели приборов.

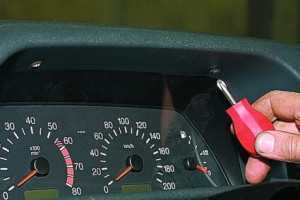

7. Отвинчиваем два самореза в верхней части «окошка» щитка приборов. После этого откручиваем два самореза, которые находятся непосредственно под комбинацией приборов.

8. При помощи прямой отвертки поддеваем и снимаем декоративную заглушку, которая располагается с правой стороны от выключателя обогревателя заднего стекла.

9. Отвинчиваем саморез, который находится под заглушкой.

10. Отводим декоративную накладку приборной панели в сторону руля. Отсоединяем жгуты проводов от клавишных выключателей, а также от блока бортового компьютера.

11. Полностью снимаем накладку приборной панели.

12. Накидным ключом на «8» откручиваем саморез, крепящий торпедо с левой стороны. Аналогичным образом поступаем и с саморезом с правой стороны.

13. Из посадочного места приборной панели вынимаем корпус сопел систем вентиляции и отопления салона.

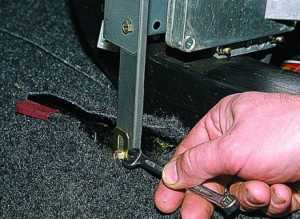

14. Ключом на «8» отвинчиваем саморезы крепления приборной панели к правой поперечине (один справа, второй — слева).

15. Откручиваем крепежный саморез и смещаем в сторону кронштейн приборной панели совместно с блоком реле и блоком предохранителей.

16. Снимаем гидрокорректор фар и выключатель освещения приборов.

17. Откручиваем саморезы кожуха рулевой колонки и снимаем ее. После этого снимаем рулевое колесо и подрулевые переключатели. Опускаем рулевую колонку в нижнее положение.

18. При помощи крестообразной отвертки отвинчиваем саморез левого нижнего крепления приборной панели. Затем откручиваем и шуруп верхнего крепления.

19. Откручиваем нижний и верхний саморезы крепления приборной панели с правой стороны.

20. Снимаем «ушки» правой, а также левой поперечин приборной панели со шпилек закрепления на рулевой колонке.

21. Немного отводим торпедо на себя и отключаем разъемы проводов осветительного плафона вещевого отсека.

22. Отключаем колодку со жгутами проводов от выключателя освещения вещевого отсека.

23. Отключаем колодку разъема патрона для подключения переносной лампы.

24. Снимаем приборную панель совместно с поперечинами.

25. Установку панели приборов выполняем в последовательности обратной снятию.

Acura Audi BMW Cadillac Chevrolet Chrysler Citroen Daewoo Dodge Fiat Ford GMC Honda Hummer Hyundai Infiniti Isuzu Jaguar Jeep Kia Land Rover Lexus Mazda Mercedes Mitsubishi Nissan Opel Peugeot Porsche Renault Rover Saab Seat Skoda Ssang Yong Subaru Suzuki Toyota Volvo VW

Замена переключателя поворота на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Переключатели поворота – большинство из них сделаны в основном из пластика и поэтому данные переключатели очень часто ломаются, в большинстве случаев как бывает, остановился где ни будь к примеру нужно развернуться и начинаешь сразу резко крутить руль чтобы не мешать движению и тут бац и задеваешь по нему, этому самому переключателю и от даже средней силы он ломается, а как же его заменить, знают немногие люди, а на самом деле всё очень просто, поэтому чтобы вы могли в будущем беспрепятственно заменять данные детали, то в таком случае ознакомьтесь с нашей статьей которая направлена на замену переключателя поворота, а так же на замену другого бокового переключателя (Переключателя дворников лобового и заднего стекла автомобиля)

Примечание! Для замены переключателя вам нужно будет запастись: Во-первых отвёрткой, а так же гаечным ключом для того чтобы ослабить гайку крепления минусового провода аккумуляторной батареи, потому что замена переключателя производится только лишь на обесточенном автомобиле!

Когда нужно менять переключатели? Он подлежит замене в разных случаях, кто то его меняет когда он ломается, кто то из-за других причин, но чтобы вы хоть маленько понимали какие он функции выполняет в автомобиле, мы вам кратко нашем: Переключатель во-первых включает и выключает поворотники, а так же регулирует скорость работы дворников стекол автомобиля (Это второй переключатель), но если он выйдет из строя и у него выйдут из строя выводы к которым подсоединяются провода, то ничего работать вообще не будет, то есть у вас сгорели выводы переключателя поворота или же сними ещё что то случилось, то при нажатии на переключатель при повороте он не будет работать вообще, ни в лево не в право!

А так же при выходе из поворота, неисправный переключатель может не выключаться сам а его придётся вам отключать автоматически, что очень неудобно да и в основном об этом забывают многие и при этом едут с поворотником до самого дома, тем самым создавая аварийную ситуацию на дороге.
