Самостоятельно меняем рулевой редуктор на ваз 2106

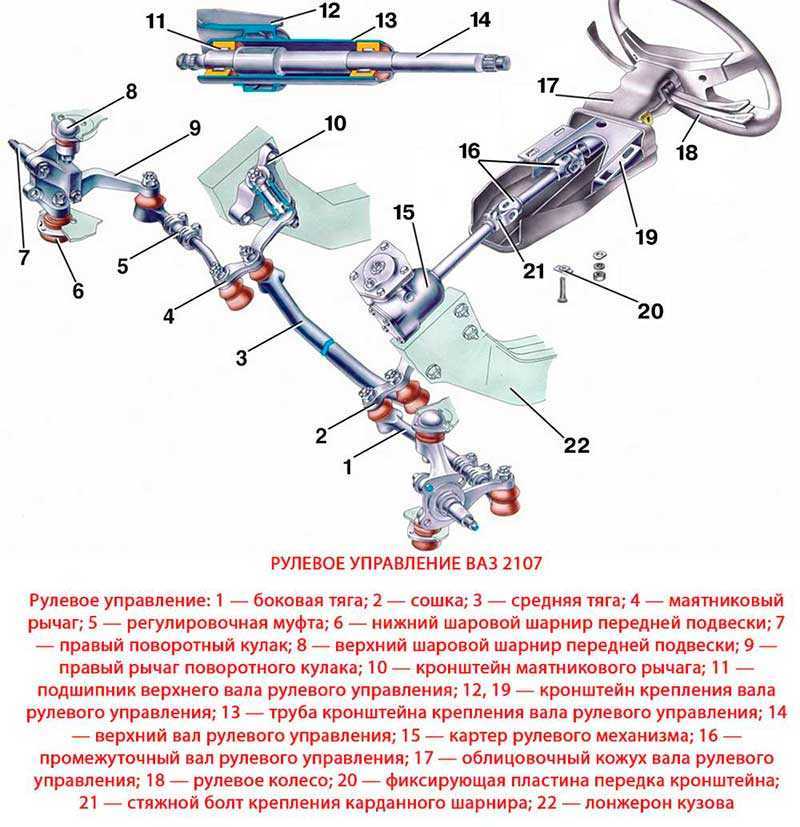

Рулевой механизм ВАЗ 2107

Автомобили ВАЗ, которые относятся к классическим моделям, отличаются приятной надежностью. Это относится и к рулевому механизму.

Он устроен достаточно сложно, однако его конструкция позволяет маневрировать и обеспечивать надежное управление автомобилем даже с самых сложных дорожных условиях.

Процесс модернизации привел к тому, что был установлен составной вал и травмобезопасная колонка. За счет размера рулевого колеса, водитель без проблем совершает необходимые маневры. От упора до упора для полного поворота руля требует 3,5 оборота. Усилие от рулевой колонки передается на привод по средствам составного вала.

Актуальный рулевой механизм на ВАЗ 2107, продукте Волжской автомобильной компании, достаточно информативен, не позволяет водителю утомляться при длительных поездках. Имеются определенные трудности при поворотах на стоянке, однако как только начинается движение автомобиля, сопротивление слабеет, поворачивать руль становится проще.

Есть еще один нюанс — при исправном механизме рулевого управления наблюдается небольшой люфт. Но его предельное значение соответствует правилам дорожного движения. Это обусловлено тем, что имеются рулевые тяги на ВАЗ 2107 и внушительное количество элементов в редукторе.

Вообще же рулевое управление семерки можно считать надежным.

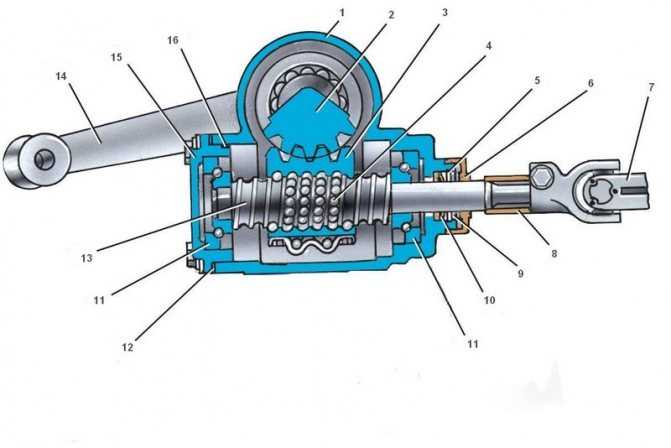

Конструкция редуктора

В упрощенном виде устройство рулевого редуктора представляет механическую зубчатую передачу с передаточным числом 15 – 30. Это позволяет снизить усилие крутящего момента, которое пользователь должен приложить к рулю. Основными нюансами при этом являются:

• с увеличением передаточного числа вал внутри рулевой колонки крутить значительно легче;
• в то же время, в большую сторону отклоняется угол, на который нужно провернуть руль;
• на высоких скоростях это опасно ДТП, так как автолюбитель может физически не справиться с этой задачей.

В связи с этим в транспортных средствах с гидроусилителем либо электроусилителем руля (ГУР и ЭУР, соответственно) эти агрегаты дублируют снижение крутящего момента на рулевом колесе. Для примера:

• в редукторе с передаточным числом 30 для поворота колес на 25 градусов «баранку» нужно выкрутить на 750 градусов;
• передача с отношением 15 потребует вращения руля на 375 градусов для аналогичного поворота колес;
• однако в первом случае нужно приложить 6 кН усилия, а во втором 3 кН, что вдвое меньше.

Конструкторами транспортных средств в редуктор закладывается схема – из нейтрального положения (колеса по ходу движения) за 2,5 оборота руля максимум они должны повернуть на 30 – 45 градусов влево или вправо. То есть, общий ход «баранки» составит 4 – 5 оборотов, чтобы подшипник прослужил дольше, а пользователю было комфортно управление на разных скоростях.

Пространственное положение

Рулевая колонка расположена вертикально или наклонно, а тяги и рычаги поворотных колес горизонтально, поэтому простейшим вариантом преобразования вращения является горизонтально расположенный редуктор – рейка.

Во всех остальных случаях, то есть при использовании редукторов (передача в корпусе) используются вертикальные модификации:

• червяк, нижняя коническая шестерня или винт расположены вертикально;
• насаженная на их вал кулиса вращается в горизонтальной плоскости.

В сложных схемах угловой рулевой редуктор обычно передает вращение с кардана на кардан, и дальше на управляющий механизм. Соответственно, в каждом редукторе используется подшипник разной конструкции.

Тип передачи

Самыми эффективными традиционно считаются зубчатые и червячные передачи. Однако в них могут использоваться конические, цилиндрические и комбинированные шестерни. Существуют кинематические схемы редукторов нескольких модификаций:

• одноступенчатые, двухступенчатые, многоступенчатые;
• с раздвоенными ступенями;
• с развернутыми ступенями соосными.

Чаще прочих применяются схемы:

• шестерня – червяк (червячные);
• коническая шестерня – коническая шестерня (угловые);
• винт – гайка шариковая – рейка – шестерня (винтовые).

Винтовыми механизмами комплектуются легковые машины представительского класса, тяжелые грузовики и автобусы. Червячные модификации стоят на остальных авто, они не чувствительны к неровностям дорожного покрытия, передача находится в постоянном зацеплении, обеспечивает больший маневр.

На практике червяк может сопрягаться с кривошипом двухзубым либо многозубым, 2 – 5 зубым сектором и роликом с двумя или тремя гребнями. В большинстве машин применяется глобоидный, а не цилиндрический червяк (седлообразная рабочая поверхность). Это позволяет снизить трение на 15 – 25%.

Передаточное отношение

Указанная характеристика жестко привязана к конструкции конкретного транспортного средства. Самыми маневренными считаются машины с рулевыми рейками, но «баранку» приходится крутить с заметным напряжением, что особенно заметно на старых ВАЗ, не оснащенных ЭУРом и ГУРом.

Заливка масла в рулевой редуктор

Как уже говорилось выше, корпус рулевого редуктора герметичен. Внутрь заливается масло, которое позволяет значительно снизить трение деталей. Для вазовского редуктора подойдёт любое масло класса GL5 или GL4. Класс вязкости при этом должен быть SAE80-W90. Многие владельцы «шестёрок» заливают старое советское масло ТАД17, которое тоже обладает приемлемой вязкостью и стоит дешевле. Чтобы заправить редуктор полностью, потребуется 0.22 литра трансмиссионного масла.

Как проверить уровень масла в рулевом редукторе

Для того чтобы детали рулевого редуктора служили как можно дольше, водитель обязан периодически контролировать уровень масла в этом устройстве и при необходимости доливать смазку.

1. На крышке редуктора имеется отверстие для заливки масла, закрытое пробкой. Пробка выкручивается с помощью рожкового ключа на 8.

   Чтобы выкрутить сливную пробку, потребуется ключ на 8

2. В отверстие до упора вставляется тонкая длинная отвёртка или щуп для масла. Масло должно доходить до нижней кромки маслосливного отверстия.

   Чтобы проверить уровень масла в редукторе, потребуется тонкая отвёртка или щуп

3. Если уровень масла нормальный, пробка возвращается на место, закручивается, а потёки масла на крышке вытираются ветошью. Если уровень низкий, масло доливается.

Последовательность заливки масла

Если водителю необходимо долить в редуктор немного масла или поменять масло полностью, ему потребуется пустая пластиковая бутылка, обрезок пластиковой трубки и медицинский шприц самого большого объёма. Здесь же следует отметить, что в инструкции по эксплуатации машины сказано: масло в рулевом редукторе следует менять с периодичностью один раз в год.

1. Пробка для масла на крышке редуктора отворачивается. На шприц надевается пластиковая трубка. Другой конец трубки вставляется в сливное отверстие редуктора, масло вытягивается в шприц и сливается в пустую пластиковую бутылку.

   Сливать старое масло удобно в пластиковую бутылку, разрезанную пополам

2. После полного слива тем же шприцем в редуктор заливается новое масло. Заливать следует до тех пор, пока масло не начнёт капать из сливного отверстия. После этого пробка вкручивается на место, а крышка редуктора тщательно протирается ветошью.

   Для заполнения редуктора обычно хватает трёх больших шприцев с маслом

Видео: самостоятельно меняем масло в рулевом редукторе «классики»

Итак, рулевой редуктор на «шестёрке» является деталью очень ответственной. От его состояния зависит не только управляемость автомобиля, но и безопасность водителя и пассажиров. Заменить редуктор сможет даже начинающий автолюбитель. Специальных навыков и знаний для этого не требуется. Нужно лишь уметь пользоваться гаечными ключами и в точности следовать рекомендациям, изложенным выше.

Замена рулевой колонки ВАЗ-2106 своими руками: пошаговая видеоинструкция

Стоит отметить, что данный элемент ремонту не подлежит, поэтому его нужно будет просто заменить. Замена вышедшей из строя рулевой колонки ВАЗ-2106, конечно, – продолжительный процесс, но если работа будет осуществляться поэтапно и с учетом рекомендаций, которые предоставляют профессионалы своего дела, то с этой работой свободно справится каждый автолюбитель.

Инструменты для замены

• головки размером на 17 и 30;
• специальный инструмент, под названием вороток, желательно использовать самый длинный и достаточно мощный;
• обычный молоток и монтировку;
• инструмент с трещоточной рукояткой.

Поэтапная замена рулевой колонки

Решившись самостоятельно заменить рулевую колонку на ВАЗ-2106, нужно запастись свободным временем и терпением, а выполнять это мероприятие специалисты рекомендуют поэтапно:

1. Рулевой вал, который зажимается в колонке, следует аккуратно изъять.
2. При помощи ключа размером на 30 и длинного воротка нужно попробовать сорвать соединительную гайку, которая крепит рулевую колонку. С первого раза не всегда удается сорвать крепеж, но так как этот этап обязательный, к нему приходится возвращаться несколько раз.
3. Отвинчиваются три крепежа, которые соединяют колонку с кузовом машины. Удобнее всего использовать для этого процесса так называемую трещотку, так как к болтам не так уж и просто подобраться обычным ключом.
4. После откручивания всех крепежей нужно освободить колонку от шлицев рулевой тяги, которые продолжают удерживать узел. Для этого следует поддеть конструкцию монтировкой и резкими рывками попробовать ее сбить.
5. Произведя демонтаж узла, нужно обязательно проверить состояние пыльника и сальника, если при визуальном осмотре будут обнаружены даже незначительные повреждения, эти комплектующие обязательно нужно заменить. Установив новый пыльник, продлится срок эксплуатации подшипника и вала, а новый сальник не позволит вытекать автомобильной смазке из рулевой колонки.

Если установка всех комплектующих будет произведена правильно, автовладелец заменит вышедшие из строя элементы качественными и надежными, рулевая колонка прослужит длительный срок эксплуатации.

Чтобы упростить процесс сборки, специалисты рекомендует складывать все снятые элементы с авто в строгой последовательности, чтобы, собирая конструкцию, ничего не перепутать и не повторять весь процесс заново.

Как несложно заметить, процесс замены рулевой колонки ВАЗ-2106 не так уж и сложен, поэтому его способен выполнить каждый автовладелец, если наберется сил и терпения и, конечно, будет выполнять всю работу поэтапно. Но если при замене автомобильного элемента все же возникнут сложности, впору воспользоваться подсказкой, которую в удобное для себя время можно найти в видеоинструкции на интернет-ресурсе. Обучающий видеоурок проводят квалифицированные специалисты, которые понимают тонкости ремонта авто и преподносят своим посетителям исключительно действенные и самые необходимые советы по интересующей их теме.

Регулировка редуктора ВАЗ

Регулировка рулевого редуктора выполняется для избавления от люфтов руля, а также всевозможных несовпадений при его вращении с положением колес. Предварительно колеса автомобиля необходимо поставить ровно.

Чтобы отрегулировать рулевой редуктор необходимо открутить контргайку на его крышке сверху и ослабить специальный регулировочный винт. Попросите напарника сесть за руль и энергичными, но не широкими движениями вращать руль в разные стороны, а вы в этом время постепенно затягивайте регулировочный винт. Как только рулевое колесо начнет вращаться туго, а колеса будут перемещаться вместе с малейшим его движением, контргайка затягивается.

На этом регулировка рулевого редуктора завершена. Как видите, эта процедура совсем не долгая и может выполняться всего лишь при наличии ключа на 19 и обычной плоской отвертки.

Шаг 3: Демонтаж старого рулевого редуктора

Перед началом работы убедитесь, что автомобиль находится на плоской поверхности и надежно удерживается стояночным тормозом. Также отключите аккумуляторный блок, чтобы избежать возможности получения поражения электрическим током.

Шаг 1: Снимите переднюю часть автомобиля с помощью домкрата и отверните колеса.

Шаг 2: Отсоедините шланги гидроусилителя руля и произведите сборку гидропедали, отсоединив все связанные трубки и кабели.

Шаг 3: С помощью специального ключа отверните гайку, соединяющую рулевой редуктор с рулевой колонкой. Отсоедините и снимите рулевой редуктор.

Шаг 4: При помощи ключа отверните фиксирующую гайку и снимите рулевые тяги с редуктора. Постепенно удаляйте все соединительные детали и крепежные элементы, не забывая сохранять порядок их расположения для последующей установки нового рулевого редуктора.

Шаг 5: Отверните крепежные болты на корпусе рулевого редуктора и аккуратно снимите его с автомобиля.

Обратите внимание: перед установкой нового рулевого редуктора рекомендуется проверить и, при необходимости, заменить рулевые тяги, а также произвести смазку соединений и крепежных элементов

Отсоединение рулевых стоек и рулевых тяг

Перед тем как приступить к замене рулевого редуктора Ваз 2106, необходимо отсоединить рулевые стойки и рулевые тяги. Это поможет освободить доступ к редуктору и облегчит выполнение всех последующих шагов.

Для отсоединения рулевых стоек и тяг следуйте следующей пошаговой инструкции:

1. Поднимите переднюю часть автомобиля с помощью гидравлического домкрата и установите ее на подставки для обеспечения безопасности. Убедитесь, что автомобиль устойчиво зафиксирован.
2. Отверните гайки и болты, которыми рулевые стойки и тяги крепятся к колесным аркам и редуктору. Используйте подходящие инструменты для выполнения данной операции.
3. Отсоедините рулевые тяги от рулевых стоек с помощью специального инструмента или выжимного пальца. Убедитесь, что тяги полностью отсоединены и свободно двигаются.
4. Отсоедините рулевые стойки от редуктора с помощью подходящих инструментов, применяя усилие в соответствии с инструкцией производителя.
5. Проверьте состояние рулевых стоек и тяг на наличие износа, трещин, люфта или других повреждений. Если вы обнаружите проблемы, замените неисправные детали перед установкой нового рулевого редуктора.

После отсоединения рулевых стоек и тяг, вы будете готовы приступить к дальнейшей установке нового рулевого редуктора Ваз 2106.

Замена рулевого редуктора ВАЗ 2107 своими руками

Если во время движения «семерки» слышны нехарактерные звуки, из радиатора утекает масло, а для движения руля необходимо прилагать значительные усилия, ремонт или замена рулевого редуктора ВАЗ 2107 – неизбежны. Агрегат передает усилие от рулевого колеса на механизмы исполнения. Сам узел – вполне надежный, он способен стабильно работать до 300 тысяч километров, при условии соблюдений правил эксплуатации. Но наступает момент, когда агрегат выходит из строя. Ремонт своими руками – вполне доступен. Перед работой нужно запастись необходимыми запчастями, инструментом, ознакомиться с конструкцией.

Ремонт и техническое обслуживание

Годами эксплуатации было доказано, что рулевое управление на автомобилях ВАЗ 2107 обладает внушительной надежностью. Однако это не отнимает тот факта, что машине требуется периодический осмотр и ремонт.

При проведении технического обслуживания важно проверить увеличение люфта, а также повышенный износ шаровых шарниров. Для этого нужно повернуть из одной стороны в другую руль

Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе. Здесь потребуется ремонт рулевой колонки на ВАЗ 2107.
Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы.
Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

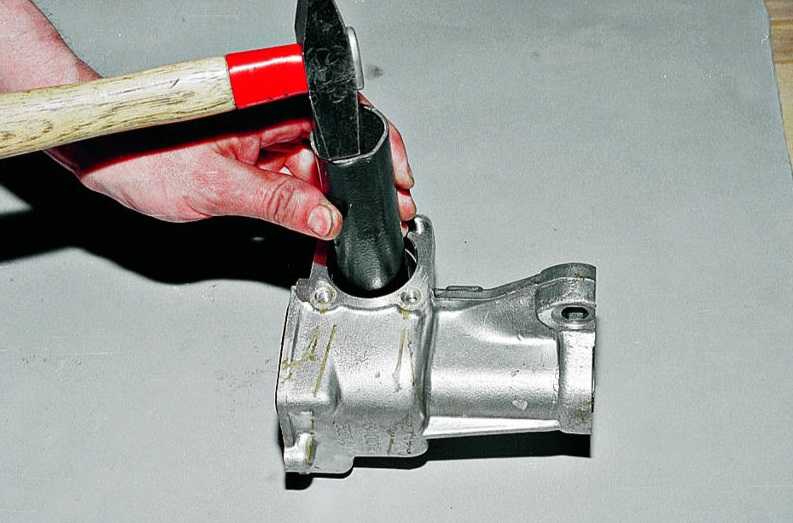

Для этого привод и механизм рулевого управления демонтируют полностью, либо частично. Все зависит непосредственно от характера поломки.

Проверьте, какие детали имеют дефекты, что вышло из строя. Инспекция требуется для каждого составляющего элемента механизма. Если детали износились, пытаться их отремонтировать не имеет смысла. Выход только один — выполнение полноценной замены износившихся компонентов рулевой системы на автомобиле волжской компании.

При возникновении проблем с рулевым управлением, желательно обратиться на профессиональные станции технического обслуживания.

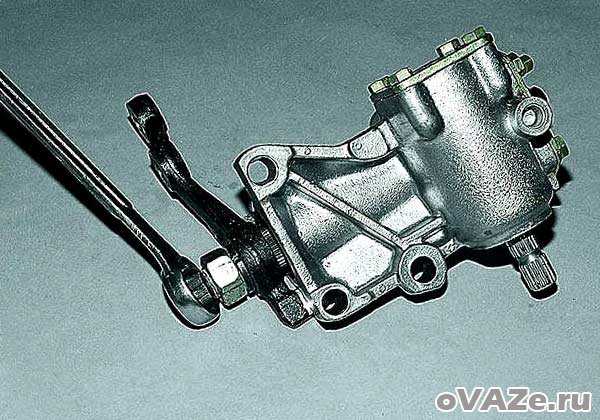

Фото редуктара рулевого механизма ВАЗ 2107

Своими руками допускается замена редуктора, но процесс сложный и требует хотя бы минимального опыта и навыков.

ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных LADA, они более надежные и долговечные, что доказано огромным присутствием этих автомобилей на наших дорогах.

Конечно, ВАЗ 2107 уже давно устарел, он не имеет гидроусилителя, для поворотов и маневров приходится прикладывать достаточное усилие. Но для ценителей это не проблема.

Как заменить рулевой редуктор, он же рулевой механизм на ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2106?

Примечание! Перед началом работы снимите с автомобиля переднее ведущее колесо!

Снятие: 1) В начале необходимо снять рулевой вал с автомобиля. (Информацию о том, как снять рулевой вал, читайте в статье: «Замена вала»)

2) Затем отсоедините среднюю и левую боковые тяги от сошки, а после отсоединения отведите обе тяги в сторону. (Информацию о том, как отсоединить обе тяги, смотрите в статье: «Замена рулевых тяг на ВАЗе»)

Примечание! Еще один интересный способ разъединения тяг вы можете увидеть в видео ролике в самом конце статьи! (Отключение стержней или, как говорят, их выбивание, см с «0:00 до 5:10 мин»)

3) Теперь возьмите в руки гаечный ключ и используйте его на днище автомобиля, чтобы открутить все гайки болтов крепления рулевого механизма к кузову. (Операция выполняется со снятыми подкрылками, поэтому снимите их, если они установлены на вашем автомобиле)

Примечание! Гайки откручивайте аккуратно и двумя ключами, одним будете препятствовать проворачиванию самого болта, а другим в это время сами откручиваете гайки. Под всеми этими гайками есть шайбы, так что будьте осторожны, не потеряйте их!

4) Когда гайки откручены, придерживаем рукой сам рулевой механизм, откручиваем все болты и снимаем все гайки, после чего пытаемся раскрутить рулевой механизм, так как он должен висеть на кузове.

Примечание! На болты также можно установить прокладки, благодаря которым устанавливается взаимосвязь между двумя осями, поэтому если у вас есть эти прокладки, то в этом случае вы должны их пометить, и при установке новой оси установить их на те же места где они были раньше!

5) Затем встаньте и затем переместитесь в моторный отсек автомобиля, и уже там снимите рулевой механизм, взяв его рукой и потянув вверх на себя.

Монтаж: 1) Установка нового рулевого вала производится в порядке, обратном снятию, но для того, чтобы установка нового вала прошла успешно, нужно знать несколько вещей:

1. Когда будете затягивать все болты и гайки, не затягивайте их до упора, просто закрутите и все.
2. Затем вы садитесь в машину и сначала поворачиваете руль вправо на 2-3 оборота, а потом такой же поворот, но влево, чтобы ось и сам механизм заняли правильное положение.
3. Однако после выполненных операций затяните все болты и гайки до упора, а затем установите все оставшиеся детали в порядке, обратном снятию.

Примечание! По окончании операции проверьте уровень масла в картере рулевого механизма, при необходимости доведите его до нормы! (Информацию о том, как проверить уровень, смотрите в статье: «Проверка уровня масла в рулевом механизме на ВАЗ»)

Дополнительные видеоклипы: Чтобы вам было более понятно, как заменить рулевой механизм на автомобиле, в таком случае посмотрите видеоролик, в котором наглядно показан процесс этой замены:

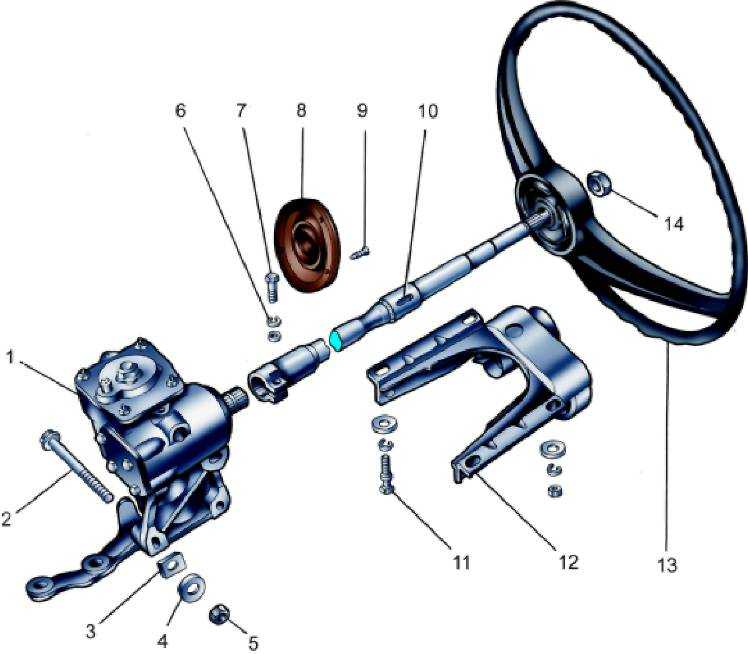

Замена рулевого вала Ваз 2106

Отсоединяем минусовую клемму аккумуляторной батареи. Снимаем рулевое колесо, кожухи кронштейна крепления рулевого вала, подрулевые переключатели, отсоединяем разъем выключателя зажигания.

Снизу автомобиля торцевым ключом «на 13» отворачиваем болт стяжной муфты на нижнем конце рулевого вала. Для наглядности вакуумный усилитель тормозов снят и в салоне под педальным узлом отгибаем коврик и теплоизоляцию

Крестообразной отверткой отворачиваем три винта-самореза крепления уплотнения рулевого вала Ваз 2106

Сдвигаем его вверх по валу

Торцевым ключом «на 10» отворачиваем два срезных болта крепления кронштейна рулевого вала

Если у болтов сорваны головки под ключ, то зубилом ослабляем затяжку оставшихся круглых головок и окончательно отворачиваем их пассатижами

Торцевым ключом «на 10» отворачиваем две гайки крепления кронштейна руля

Снимаем его вместе с рулевым валом

Ключом «на 10» ослабляем затяжку муфты и, повернув ключ зажигания в положение «0» или «I» (чтобы отключить блокировку вала), вынимаем вал из кронштейна

На валу профрезерован паз для запорного стержня противоугонного устройства

Конструкция кронштейна позволяет компенсировать несоосность вала червяка и рулевого вала в вертикальной плоскости. Устанавливаем рулевое колесо и несколько раз поворачиваем его в обе стороны для самоустановки вала, после чего затягиваем гайки на кронштейне рулевого вала. Вал рулевого управления Ваз 2106 устанавливается на вал червяка только в одном положении.

Шлицевое соединение вала рулевого управления имеет сдвоенные впадины, а на валу червяка имеются сдвоенные выступы. Точно так же соединяется рулевое колесо с рулевым валом.

Замена рулевого редуктора на ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2106

Добро пожаловать! Рулевой редуктор — это неотъемлемая часть любого автомобиля, потому что только благодаря этой вещи усилия от прокручивание руля передаётся на колёса. Но как и любой другой агрегат, рулевой редуктор со временем изнашивается в связи с чем появляется необходимость в его замене. А с подробной инструкцией по замене рулевого редуктора, вы можете ознакомится ниже.

Примечание! Чтобы заменить редуктор, обязательно нужно взять комплект инструментов для его снятия и установки, в комплект инструментов должны входить: Основной набор гаечных ключей, а так же пассатижи и придётся купить специальный съемник для выпрессовки пальцев шаровых опор иначе без него снятие рулевого редуктора будет затруднено!

Где находится рулевой редуктор? Он располагается в подкапотном пространстве автомобиля, поэтому после открывания капота его сразу же можно будет увидеть, но чтобы приблизительно ориентироваться то чуть выше редуктора стоит главный тормозной цилиндр, а сам редуктор на фото указан стрелкой.

Когда нужно менять рулевой редуктор? При его поломке сразу же теряется контроль над автомобилем, проще говоря управление попросту отказывает. Но как же понять приближающуюся поломку редуктора? На этот вопрос мы и ответим!

К первым признакам износа редуктора относятся:

• Появление различного рода звуков или так называемых скрипов в рулевом редукторе, которые особенно слышны при повороте руля.
• А так же к более серьёзным дефектам редуктора, относится появление большого люфта при повороте рулевого колеса в нужную сторону.

Примечание! Но люфт так же может быть вызван ослабшим креплением регулировочного винта, который лечится просто напросто подтягиваем этого винта до нужного момента. (О том как подтянуть регулировочный винт, см. в статье: «Регулировка люфта рулевого колеса») Если регулировка винта не даст результатов, то скорее всего вам придётся заменить рулевой редуктор целиком!

Замена рулевой колонки ВАЗ-2106 своими руками: пошаговая видеоинструкция

Владея личным легковым автомобилем, владельцы авто должны тщательно контролировать работу всех систем и узлов и, конечно, своевременно менять пришедший в непригодность элемент

В «классических» моделях ВАЗ-2106, впрочем, как и в других машинах, важны все системы, однако особое внимание нужно уделять рулевой, поскольку именно она отвечает за безопасное передвижение машины. При обнаружении любой, даже самой незначительной проблемы в системе управления ее нужно как можно быстрее устранить. Одной из самых распространенных неисправностей в этой системе является поломка рулевой колонки

Одной из самых распространенных неисправностей в этой системе является поломка рулевой колонки.

Стоит отметить, что данный элемент ремонту не подлежит, поэтому его нужно будет просто заменить. Замена вышедшей из строя рулевой колонки ВАЗ-2106, конечно, – продолжительный процесс, но если работа будет осуществляться поэтапно и с учетом рекомендаций, которые предоставляют профессионалы своего дела, то с этой работой свободно справится каждый автолюбитель.

Инструменты для замены

Чтобы самостоятельно заменить рулевую колонку, нужно подготовить самые необходимые инструменты:

• головки размером на 17 и 30;
• специальный инструмент, под названием вороток, желательно использовать самый длинный и достаточно мощный;
• обычный молоток и монтировку;
• инструмент с трещоточной рукояткой.

Как заменить рулевой редуктор, он же рулевой механизм на ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2106?

Примечание! Перед началом операции, снимите переднее водительское колесо с автомобиля!

Снятие: 1) В начале вам будет нужно снять рулевой вал с автомобиля. (О том как снять рулевой вал, читайте в статье: «Замена вала»)

2) Далее отсоедините среднюю а так же левую боковую рулевую тягу от сошки, а после отсоединения отведите обе тяги в сторонку. (О том как отсоединить обе тяги, см. в статье: «Замена рулевых тяг на ВАЗ»)

Примечание! Ещё один интересный способ в отсоединении тяг, вы сможете посмотреть в видео-ролике который расположен в самом конце статьи! (Об отсоединении тяг или как ещё говорится их выбивании, смотрите с «0:00 по 5:10 мин»)

3) Теперь возьмите в руки гаечный ключ и в нижней части автомобиля с его помощью отверните все гайки болтов, которые крепят рулевой редуктор к кузову автомобиля. (Операция выполняется при снятых подкрылках, поэтому снимите их если они установлены на вашем автомобиле)

Примечание! Отворачивайте гайки аккуратно и двумя гаечными ключами, одним из которых вы будете удерживать сам болт от проворачивания, а другим в это время отворачивайте сами гайки. Под всеми этими гайками находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

4) Когда гайки будут откручены, придерживая сам рулевой механизм рукой извлеките все болты и снимите все гайки, а после этого попробуйте отпустить рулевой редуктор так как он у вас должен будет повиснуть на кузове автомобиля.

Примечание! На болтах так же могут быть установлены регулировочные прокладки, благодаря которым задаётся соотношение двух валов, поэтому если эти прокладки у вас есть, то в таком случае обязательно промаркируйте их и при установки нового вала, установите их на те же места где они и были раньше!

5) Затем встаньте и после чего переберитесь в подкапотное пространство автомобиля, а уже там снимите рулевой механизм взяв его для этого рукой и потянув вверх на себя.

Установка: 1) Установка нового рулевого вала осуществляется в обратном порядке снятию, но чтобы установка нового вала прошла успешно, нужно знать несколько вещей:

1. Когда вы будете закручивать все болты и гайки, не затягивайте их до конца а просто навинтите и всё.
2. После этого сядьте в автомобиль и поверните руль сперва вправо на 2-3 оборота, а затем на столько же оборот но уже влево, благодаря чему вал и сам механизм примут правильное положение.
3. А вот уже после проделанных операций, заверните все болты и гайки до упора и после чего установите все детали которые остались, в обратном порядке снятию.

Примечание! Под завершение операции, проверьте уровень масла в картере рулевого механизма, по необходимости доведите его до нормы! (О том как проверить уровень, см. в статье: «Проверка уровня масла в рулевом механизме на ВАЗ»)

Дополнительный видео-ролик: Чтобы вам было более понятно о том как заменить рулевой механизм на автомобиле, то в таком случае просмотрите видео-ролик в котором процесс этой замены показан наглядно:
