Замена рулевой рейки lada 2106 (ваз 2106)

Рулевое управление — как ремонтировать рулевую колонку на ВАЗ 2106, 2107 своими руками

Здравствуйте, уважаемые автолюбители! Без всяких сомнений, одним из наиболее важных для безопасного управления автомобилем атрибутов, является рулевое управление. Попытки поиска иного способа задать машине необходимое направление движения не прекращаются.

Но в ближайшие десятилетия автопроизводители изменять своей традиции – ставить в машины руль, не собираются. Рулевое управление очень надёжно, долговечно, информативно. Система рулевого управления имеет не так уж и много деталей, и разобраться в ней совсем несложно.

Такой части рулевого управления, как рулевая колонка, как правило, внимания почти не уделяют, ошибочно считая, что отрезок металлического прута создать проблем не сможет.

Несмотря на свою конструкционную простоту, рулевая колонка тоже изнашивается и может подарить водителю немало «сюрпризов». Истошный скрип при поворачивании рулевого колеса – это самая безобидная неприятность, которую может принести рулевая колонка.

Куда более устрашающе представляется вращение рулевого колеса, когда автомобиль от таких действий не изменяет направления своего движения. Подобная поломка может стоить жизни водителю, пассажирам и другим участникам дорожного движения. За рулевой колонкой необходимо следить и содержать ее в исправном состоянии.

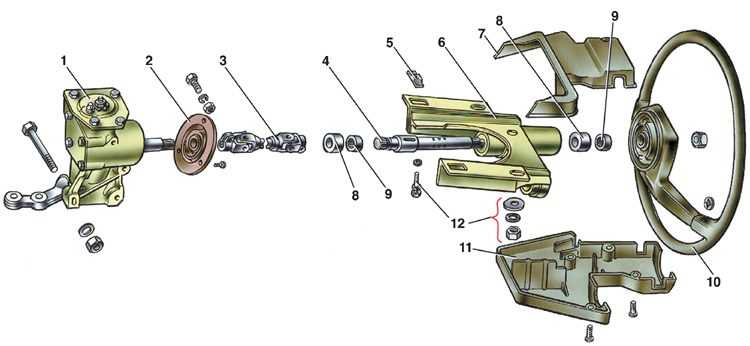

Рулевая колонка ВАЗ 2106 – 2107. Устройство и назначение элементов

При всём единстве и подобии устройства элементов классических ВАЗовских моделей, между ними всё же есть отличия. Касается это и рулевой колонки. Любому автолюбителю известно, что рулевая колонка или вал рулевого колеса предназначен для передачи вращательного движения от рулевого колеса к валу червяка рулевого механизма.

Сама колонка удерживается на кузове с помощью специального кронштейна, а также жестким сцеплением с рулевым механизмом. Рулевая колонка ВАЗ 2106 – это цельнометаллический вал, который в верхней части имеет наружное шлицевое соединение и резьбу для крепления рулевого колеса, а также внутреннее шлицевое соединение для крепления к верхней части вала червяка.

Рулевая колонка ВАЗ 2107 имеет более сложное строение: в её состав включено два «карданчика» — шарниры, позволяющие валу складываться. Благодаря этому устройству рулевая колонка называется травмобезопасной.

В случае аварии и ударе в переднюю левую часть автомобиля, рулевой вал, складывается в шарнирах и не травмирует водителя. Кроме этого, верхний вал «семёрки» имеет 2 игольчатых подшипника, что значительно облегчает управление.

Типичные неисправности рулевой колонки

Учитывая простую конструкцию рулевой колонки, поломок может быть не так уж и много

Важно не игнорировать «сигналы» от самой рулевой колонки о неисправности и вовремя проводить ремонт

Среди основных признаков неисправности рулевой колонки, нужно выделить такие:

• скрип в рулевой колонке, который может быть вызван износом элементов, деформацией облицовочных панелей и обшивки, неисправностью частей блока подрулевого переключателя;
• люфт в рулевой колонке – более серьезный симптом. Люфт в плоскости рулевого колеса может свидетельствовать об износе или ослаблении элементов кронштейна, а осевой люфт указывает на ослабление шлицевых соединений.

При условии качественной установки всех деталей, рулевая колонка будет служить очень долго. Ослабление болтов и гаек шлицевых соединений приводит к появлению свободного хода и постепенному стиранию шлицов.

В итоге это приводит к тому, что колонка проворачивается и приходит в негодность, так как соединение без шлицов уже не может выполнять свою функцию.

Замена рулевой колонки своими руками

Учитывая, что шлицевые соединения в рулевой колонке не восстанавливаются, при условии, что на рулевом колесе и рулевом механизме они в хорошем состоянии, рулевую колонку необходимо просто заменить.

Сама по себе колонка снимается достаточно просто, гораздо больше потребуется времени для подготовительных процедур.

Замена рулевой колонки происходит следующим образом:

• отключается аккумуляторная батарея;
• снимается руль и кожух рулевого вала;
• снимается система подрулевого управления (переключатель) и замок зажигания;
• откручиваются болты рулевого кронштейна (некоторые из них придётся высверливать);
• откручивается стяжной болт шлицевого соединения с рулевым механизмом;
• откручивается нижнее уплотнение вала, и он извлекается внутрь салона.

Принимаясь за ремонт автомобиля, следует завести себе правило, складывать снятые детали поочерёдно. Так будет гораздо легче производить обратную сборку. Этим вы облегчите работу себе, да и глупых вопросов на автомобильных интернет-форумах станет значительно меньше.

↑ Как снять рулевой вал на ВАЗ 2106

Отсоединяем минусовую клемму аккумуляторной батареи. Снимаем рулевое колесо, кожухи кронштейна крепления рулевого вала, подрулевые переключатели, отсоединяем разъем выключателя зажигания.

Снизу автомобиля торцевым ключом «на 13» отворачиваем болт стяжной муфты на нижнем конце рулевого вала. Для наглядности вакуумный усилитель тормозов снят.

В салоне под педальным узлом отгибаем коврик и теплоизоляцию, крестообразной отверткой отворачиваем три винта-самореза крепления уплотнения рулевого вала и сдвигаем его вверх по валу.

Торцевым ключом «на 10» отворачиваем два срезных болта крепления кронштейна рулевого вала.

Если у болтов сорваны головки под ключ, то зубилом ослабляем затяжку оставшихся круглых головок и окончательно отворачиваем их пассатижами.

Торцевым ключом «на 10» отворачиваем две гайки крепления кронштейна руля и снимаем его вместе с рулевым валом.

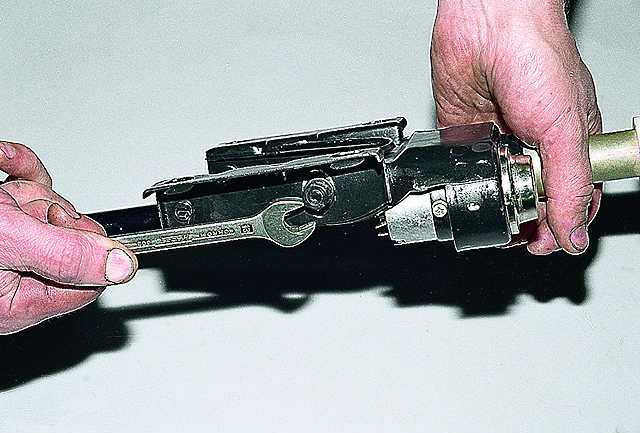

Ключом «на 10» ослабляем затяжку муфты и, повернув ключ зажигания в положение «0» или «I» (чтобы отключить блокировку вала), вынимаем вал из кронштейна.

Замена рулевой колонки

Необходимость в замене рулевой колонки возникает в случае истирания шлицов в соединительной паре, а реставрации данное соединение не подлежит. Для этого требуется демонтировать данный механизм. Для этой цели необходимо провести разборку рулевой колонки «шохи», которая под силу даже начинающим автомобилистам. Процедура снятия рулевой колонки технологически не представляет особой сложности, однако превентивные мероприятия занимают большой объем времени.

Информация для автолюбителей: при проведении замены рулевой колонки «шестерки» допускается небольшая модернизация этого узла. Возможна установка колонки руля от ВАЗ 2107, конструкция которой усложнена двумя небольшими карданными валами, увеличивающими степень безопасности механизма. Кроме того, дополнительное оснащение системы подшипниками игольчатого типа позволит прикладывать к вращению рулевого колеса значительно меньших усилий.

Требуемая замена рулевой колонки производится в такой последовательности:

1. Обесточиваем АКБ и аккуратно снимаем ее с автомобиля и откладываем в сторону, чтобы не мешала работе.
2. Демонтируем рулевое колесо и защитное покрытие вала рулевой колонки.
3. Отключаем комплекс управления подрулевого назначения и выключатель зажигания.
4. Демонтируем крепеж кронштейна, причем возможен такой вариант, что отдельные компоненты крепежа придется снимать с помощью дрели.
5. Отвинчиваем болт-стяжку соединения шлицов с механизмом руля.
6. Демонтируем уплотнительное крепление вала рулевой колонки, и он вытаскивается в салонное помещение.

Дополнительная информация: окончив ремонт рулевой колонки, необходимо для восстановления требуемых кондиций ходовой части произвести корректировку схода-развала колесной пары. Произвести установку колесной пары под оптимальным углом самостоятельно практически невозможно без специальной регулировочной техники и стендов.

Важно: длительная эксплуатация «шестерки» со шлицевыми соединениями, подвергшиеся повышенному износу, в итоге может создать аварийную ситуацию, опасную для здоровья и жизни водителя и пассажиров. Возможно полное бесконтрольное проворачивание рулевого колеса, и произойти это может на большой скорости

Это очень опасно для жизни!

Штатный руль ВАЗ 2106

Первое поколение ВАЗ 2106, вышедшее с заводского конвейера в 1976 году, стало поворотной точкой в развитии всего отечественного автомобилестроения. Модель по многим меркам была удачной, однако не обошлось и без существенных недостатков.

Тонкое рулевое колесо не обеспечивало максимального удобства в управлении автомобилем

Рулевое управление автомобиля всегда должно находиться в исправном состоянии. От его функционирования напрямую зависит безопасность управления транспортным средством. При малейших проявлениях признаков неисправностей необходима диагностика, а затем ремонт или замена узла, которые можно выполнить своими руками.

Замена главного цилиндра сцепления на ВАЗ 2101

 Главный цилиндр сцепления — благодаря нему сцепление отходит от маховика двигателя, а принцип его работы заключается в следующем: При нажатии на педаль сцепления, толкатель который одним концом прикручен к педали а другим концом вставлен в главный цилиндр толкает поршень находящийся в цилиндре, в связи с чем поршень находящийся в цилиндре движется вперёд, и вследствие чего поршень выталкивает тормозную жидкость которая находится в главном цилиндре. После выталкивания жидкости, она быстро перетекает к рабочему цилиндру сцепления и вследствие чего отсоединяет сцепление от маховика.

Источники

• http://avtobrands.ru/zamena-sceplenija-na-avtomobiljah-vaz/
• http://www.vazzz.ru/glavnyj-tsilindr-i-stseplenie-vaz-2101-zamena-i-remont/

Как снять рулевое колесо ВАЗ 2107

Необходимость демонтировать руль может возникнуть по разным причинам. На том, когда и как это сделать, стоит остановиться более подробно.

Когда нужно снимать

Руль ВАЗ 2107 является довольно надёжной деталью, которую приходится снимать не так часто. В нём практически нет деталей, которые могут выйти из строя. Наиболее распространёнными причинами его демонтажа являются:

• неполадки сигнальной кнопки. Проблема проявляется в невозможности пользоваться звуковым сигналом, что происходит из-за поломки контакта;
• внешний вид. По мере эксплуатации автомобиля поверхность руля истирается. Чтобы скрыть следы износа автовладельцы применяют оплётки, но они не каждомупо душе. Такое изделие дополнительно увеличивает баранку в диаметре;
• тюнинг. Если преследуется цель заменить руль на более современный и стильный, то без его демонтажа не обойтись;
• ремонт. Снятие детали может понадобиться также при проведении некоторых видов работ с торпедой, приборной панелью или контактами звукового сигнала.

Демонтаж руля

• вороток;
• головка на 24;
• плоская отвёртка.

Процедура проводится в следующем порядке:

1. Устанавливаем машину на ровную площадку так, чтобы передние колёса располагались ровно.
2. Снимаем с АКБ минусовую клемму.

Садимся на водительское сиденье и поддеваем отвёрткой мягкую вставку, расположенную по центру на руле.

Головкой с воротком ослабляем гайку, но не откручиваем её до конца.

Берёмся за колесо двумя руками и дёргаем его на себя. Если руль не удаётся стащить со шлицов, с обратной стороны постукиваем ладонями и сбиваем изделие с вала.

Чтобы облегчить установку руля на место, перед демонтажем рекомендуется нанести метки на ступицу и вал

Замена крышки руля и контактного кольца

Иногда требуется замена деталей рулевого колеса (контактное кольцо, пружины или крышка), например, при их повреждении или неполадках. Для ремонта потребуется лишь крестовая отвёртка. Процесс состоит из таких пошаговых действий:

Отворачиваем винты крепления крышки с обратной стороны руля.

Для отворачивания двух средних винтов извлекаем заглушки.

Демонтируем крышку и снимаем провода, идущие от контактного кольца.

Снимаем пружины, переставляя их на новую крышку, если производится её замена.

Для замены контактного кольца отворачиваем винты крепления и снимаем деталь.

Установка руля

Перед обратной установкой руля необходимо смазать шлицы, например, смазкой Литол-24. Сборка выполняется в следующем порядке:

Баранку надеваем на шлицы, совмещая нанесённые ранее метки. Если устанавливается новый руль, ставим его максимально ровно.

Крепко удерживая баранку, затягиваем гайку.

Если необходимо установить спортивный руль, то деталь сперва соединяется с переходником болтами, после чего насаживается на шлицы таким же образом, как было изложено выше.

Руль на ВАЗ 2107 приходится снимать не очень часто. Однако, если возникает такая необходимость, демонтировать деталь по силам для каждого владельца этого автомобиля. Для снятия потребуется минимальный набор инструментов, соблюдение пошаговых инструкций и немного времени.

Конструкция и устройство рейки на ВАЗ 2110

Принцип работы рулевой рейки следующий. На окончании рулевого вала установлена шестерня. Она находится в зацеплении с зубчатой рейкой (отсюда и название). При повороте рулевого колеса шестерня двигает рейку влево–вправо, поворачивая колёса. Для этого рулевые рычаги связаны с рейкой рулевыми тягами.

Так выглядит демонтированный механизм

Проектировщикам рейки необходимо достичь компромисса между лёгкостью и удобством рулевого управления. Всё зависит от передаточного числа «шестерня-рейка».

• Если руль сделать лёгким, управление станет размазанным, для поворота придётся делать слишком много оборотов рулевого колеса. Это небезопасно при движении на трассе, где важна быстрая реакция.
• Острое рулевое управление более предсказуемое и безопасное, но при этом водитель прилагает значительные усилия при маневрировании, особенно на парковке.
• Рейка с переменным передаточным числом частично решает эту проблему. В околонулевой зоне рулевое управление острое, это придаёт уверенности на скоростной трассе. Ближе к краям рулить легче, но и оборотов руля приходится делать больше. Это удобно, например, на какой-либо парковке при малых скоростях.

Для сохранения баланса между остротой и лёгкостью управления на рулевой механизм устанавливаются усилители. По принципу действия они бывают гидравлическими (ГУР) и электрическими (ЕУР).

Рулевой редуктор Ваз 2106 Замена рулевого вала

Отсоединяем минусовую клемму аккумуляторной батареи. Снимаем рулевое колесо (см. Снятие и установка рулевого колеса), кожухи кронштейна крепления рулевого вала, подрулевые переключатели, отсоединяем разъем выключателя зажигания (см. Замена подрулевых переключателей).

Снизу автомобиля торцевым ключом «на 13» отворачиваем болт стяжной муфты на нижнем конце рулевого вала. Для наглядности вакуумный усилитель тормозов снят.

В салоне под педальным узлом отгибаем коврик и теплоизоляцию,…

…крестообразной отверткой отворачиваем три винта-самореза крепления уплотнения рулевого вала…

…и сдвигаем его вверх по валу.

Торцевым ключом «на 10» отворачиваем два срезных болта крепления кронштейна рулевого вала.

Если у болтов сорваны головки под ключ, то зубилом ослабляем затяжку оставшихся круглых головок и окончательно отворачиваем их пассатижами.

Торцевым ключом «на 10» отворачиваем две гайки крепления кронштейна руля…

…и снимаем его вместе с рулевым валом.

Ключом «на 10» ослабляем затяжку муфты и, повернув ключ зажигания в положение «0» или «I» (чтобы отключить блокировку вала), вынимаем вал из кронштейна.

На валу профрезерован паз для запорного стержня противоугонного устройства.

Конструкция кронштейна позволяет компенсировать несоосность вала червяка и рулевого вала в вертикальной плоскости.

Устанавливаем рулевое колесо и несколько раз поворачиваем его в обе стороны для самоустановки вала, после чего затягиваем гайки на кронштейне рулевого вала.

ВНИМАНИЕ! Вал рулевого управления устанавливается на вал червяка только в одном положении

Шлицевое соединение вала рулевого управления имеет сдвоенные впадины, а…

…на валу червяка имеются сдвоенные выступы.

Точно так же соединяется рулевое колесо с рулевым валом.

Замена рулевого вала ВАЗ 2106

Замена: Рулевой редуктор (колонка) ВАЗ 2101 КЛАССИКА.

Примечание! Перед началом операции, снимите переднее водительское колесо с автомобиля!

Снятие: 1) В начале вам будет нужно снять рулевой вал с автомобиля. (О том как снять рулевой вал, читайте в статье: «Замена вала»)

2) Далее отсоедините среднюю а так же левую боковую рулевую тягу от сошки, а после отсоединения отведите обе тяги в сторонку. (О том как отсоединить обе тяги, см. в статье: «Замена рулевых тяг на ВАЗ»)

Примечание! Ещё один интересный способ в отсоединении тяг, вы сможете посмотреть в видео-ролике который расположен в самом конце статьи! (Об отсоединении тяг или как ещё говорится их выбивании, смотрите с «0:00 по 5:10 мин»)

3) Теперь возьмите в руки гаечный ключ и в нижней части автомобиля с его помощью отверните все гайки болтов, которые крепят рулевой редуктор к кузову автомобиля. (Операция выполняется при снятых подкрылках, поэтому снимите их если они установлены на вашем автомобиле)

Читайте так же

Примечание! Отворачивайте гайки аккуратно и двумя гаечными ключами, одним из которых вы будете удерживать сам болт от проворачивания, а другим в это время отворачивайте сами гайки. Замена рулевой колонки Ваз 2106, как поменять. Под всеми этими гайками находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

4) Когда гайки будут откручены, придерживая сам рулевой механизм рукой извлеките все болты и снимите все гайки, а после этого попробуйте отпустить рулевой редуктор так как он у вас должен будет повиснуть на кузове автомобиля.

Примечание! На болтах так же могут быть установлены регулировочные прокладки, благодаря которым задаётся соотношение двух валов, поэтому если эти прокладки у вас есть, то в таком случае обязательно промаркируйте их и при установки нового вала, установите их на те же места где они и были раньше!

5) Затем встаньте и после чего переберитесь в подкапотное пространство автомобиля, а уже там снимите рулевой механизм взяв его для этого рукой и потянув вверх на себя.

Установка: 1) Установка нового рулевого вала осуществляется в обратном порядке снятию, но чтобы установка нового вала прошла успешно, нужно знать несколько вещей:

1. Когда вы будете закручивать все болты и гайки, не затягивайте их до конца а просто навинтите и всё.
2. После этого сядьте в автомобиль и поверните руль сперва вправо на 2-3 оборота, а затем на столько же оборот но уже влево, благодаря чему вал и сам механизм примут правильное положение.
3. А вот уже после проделанных операций, заверните все болты и гайки до упора и после чего установите все детали которые остались, в обратном порядке снятию.

Примечание! Под завершение операции, проверьте уровень масла в картере рулевого механизма, по необходимости доведите его до нормы! (О том как проверить уровень, см. в статье: «Проверка уровня масла в рулевом механизме на ВАЗ»)

Дополнительный видео-ролик: Чтобы вам было более понятно о том как заменить рулевой механизм на автомобиле, то в таком случае просмотрите видео-ролик в котором процесс этой замены показан наглядно:

Сразу оговорюсь, что руль на моей ВАЗ 2106 не стандартный, так что порядок его замены буду показывать именно на нем. Но на самом деле данная процедура мало чем отличается от типа рулевого колеса, так как смысл все равно один. Итак, для выполнения этого ремонта, вам понадобятся следующие инструменты:

1. Плоская отвертка
2. Головка торцовая на 24
3. Удлинитель
4. Вороток

Итак, начинаем все с извлечения заглушки на руле, которая вынимается простым поддеванием отверткой:

После этого отсоединяем провода от кнопки подачи звукового сигнала:

Затем можно замком зажигания заблокировать руль в неподвижном состоянии или же выкрутить его до конца влево. И накидываем головку на гайку крепления, после чего откручиваем ее:

Обязательно пометьте положение рулевого колеса до снятия, чтобы потом поставить его в точности, как было до этого. Если не удается усилием рук снять его, то можно с обратной стороны постучать по нему с разных сторон, чтобы сбить с вала:

И теперь можно снимать «баранку» без проблем:

Цена нового руля на ВАЗ 2106 и другие модели «классики» варьируется от 500 до 1000 рублей, в зависимости от ваших предпочтений и вкусов.

Ваз 2106 2103 замена вала рулевого управления

24 мая 2011

После аварийная ситуация, в результате которой был поврежден рулевой вал или просто износ резьбовых и шлицевых хвостовиков, все это служит причиной для замены вала рулевого управления ваз 2106. Для выполнения ремонтных работ нам потребуются гаечные ключи на «10» и «13», а так же отвертка. Если все есть, то можно приступить к ремонту.

• Первым делом отключаем аккумуляторную батарею.
• Снимаем рулевое колесо (см. Снятие и установка рулевого колеса ваз 2106).
• Снимаем декоративный кожух рулевого вала, для этого открутите четыре винта крепления и снимите верхнюю и нижнюю его части. Снимаем аккуратно, не потеряв уплотнительную резинку замка зажигания.

Разъедените пакетники с проводами. Ослабьте винты крепления подрулевого переключателя и снимите его. Далее отверните винты крепления выключателя зажигания и так же снимите его, для этого вставьте ключ в замок зажигания и включите положение «0», чтобы выключить противоугонное устройство, отверткой надовите на фиксатор и выньте замок зажигания.

• Отсоедените от замка все провода, чтобы при сборке на запутаться, провода необходимо промаркировать.
• Отворачиваем две гайки и два болта крепления кронштейна вала к кузову автомобиля.
• Далее необходимо отвернуть на несколько оборотов болт клеммового соеденения вала рулевого управления с валом рулевого механизма, отвернув болт, разожмите соединение отверткой.

• Так же отворачиваем на несколько оборотов стяжной болт хомута крепления трубы верхней опоры вала и снимаем трубу просто сдвинув ее вверх.
• Снимите с вала кронштейн, для этого сдвиньте его вверх по валу.
• Теперь, еще разок убедившись в том, что мы отсоеденили все лишнее, можно с чистой совестью потянуть вал на себя и снять его с автомобиля.

Меняем старый вал на новый и устанавливаем обратно. Сборку производим в обратной последовательности.

1. Перед установкой вала на место, ослабьте две гайки крепления компенсатора кронштейна вала.
2. Стяжной болт клеммового соединения должен входить свободно от руки.

Окончательную затяжку болтов крепления компенсатора производите после установки вала и всех снятых деталей.

На этом ремонт шестерочки по замене вала рулевого управления можно считать оконченым.

ВАЗ 2106 Снятие и установка рулевого вала

Отсоединяем минусовую клемму аккумуляторной батареи. Снимаем рулевое колесо (см. Снятие и установка рулевого колеса), кожухи кронштейна крепления рулевого вала, подрулевые переключатели, отсоединяем разъем выключателя зажигания (см. Замена подрулевых переключателей).

Снизу автомобиля торцевым ключом «на 13» отворачиваем болт стяжной муфты на нижнем конце рулевого вала. Для наглядности вакуумный усилитель тормозов снят.

В салоне под педальным узлом отгибаем коврик и теплоизоляцию,…

…крестообразной отверткой отворачиваем три винта-самореза крепления уплотнения рулевого вала…

…и сдвигаем его вверх по валу.

Торцевым ключом «на 10» отворачиваем два срезных болта крепления кронштейна рулевого вала.

Если у болтов сорваны головки под ключ, то зубилом ослабляем затяжку оставшихся круглых головок и окончательно отворачиваем их пассатижами.

Торцевым ключом «на 10» отворачиваем две гайки крепления кронштейна руля…

…и снимаем его вместе с рулевым валом.

Ключом «на 10» ослабляем затяжку муфты и, повернув ключ зажигания в положение «0» или «I» (чтобы отключить блокировку вала), вынимаем вал из кронштейна.

На валу профрезерован паз для запорного стержня противоугонного устройства.

Конструкция кронштейна позволяет компенсировать несоосность вала червяка и рулевого вала в вертикальной плоскости.

Устанавливаем рулевое колесо и несколько раз поворачиваем его в обе стороны для самоустановки вала, после чего затягиваем гайки на кронштейне рулевого вала.

ВНИМАНИЕ! Вал рулевого управления устанавливается на вал червяка только в одном положении.

Шлицевое соединение вала рулевого управления имеет сдвоенные впадины, а…

…на валу червяка имеются сдвоенные выступы.

Точно так же соединяется рулевое колесо с рулевым валом.
