Система зажигания ваз 2106 - подробная инструкция

Распределитель

На моделях ВАЗ 2101 до 1980 года использовался распределитель (трамблер) модели Р-125Б. Особенностью его являлось отсутствие вакуумного регулятора, имелся только октан-корректор механического типа, позволяющим незначительно менять угол опережения зажигания (ОЗ).

Начиная с 1986 г. совместно с установкой карбюратора «Озон» на ВАЗовские двигатели начали устанавливать трамблер, оснащенный вакуумным регулятором ОЗ (модель 30.3706), конструкция которого описана ниже.

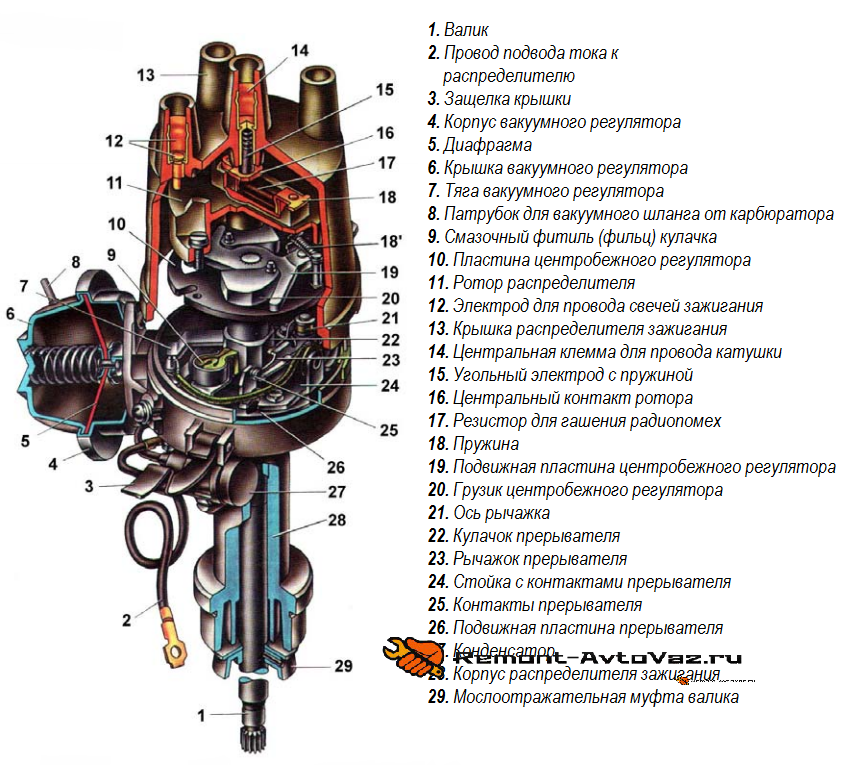

Модель 30.3706 состоит из распределителя, прерывателя и двух регуляторов – центробежного, а также вакуумного.

Состоит он из вращающегося ротора и неподвижных сегментов, располагающихся в пластиковой крышке. На роторе имеются два контакта – центральный и боковой, между ними закреплен помехоподавляющий резистор. Сверху к центральному контакту прижимается графитовый электрод, для лучшего контакта поджимание осуществляется пружинкой.

Работает распределитель так:

напряжение от вторичной обмотки подается на ротор, далее через искровой промежуток примерно в 0,5 мм попадает в один из сегментов крышки трамблера, затем по проводам высокого напряжения к свече, которая и обеспечивает появление искры.

Прерыватель обеспечивает размыкание электрической цепи в нужный момент. В конструкцию его входит кулачковая шайба с гранями и контактная стойка. Грани кулачковой шайбы имеют особую форму, чтобы достигалось быстрое размыкание контактов, плавное их замыкание и отсутствие дребезжания.

Кулачек вращаясь, попеременно замыкает и размыкает контакты, тем самым прерывает подачу напряжения на первичную цепь катушки.

Прерыватель и распределитель должны работать синхронно с кривошипно-шатунным механизмом. Для обеспечения синхронизации кулачковая шайба и ротор располагаются на одном валу, и получают привод от распределительного вала.

Центробежный регулятор – обеспечивает изменение угла ОЗ в соответствии с оборотами колен. вала.

К верхней части втулки кулачка приварена пластина с подвижными грузками. При увеличении оборотов колен. вала грузы за счет центробежной силы раздвигаются, проворачивая пластину вместе с кулачком в сторону вращения вала. Это обеспечивает более раннее размыкание контактов (увеличение угла ОЗ).

Вакуумный регулятор – производит корректировку угла ОЗ в зависимости от нагруженности силового агрегата и положения дроссельной заслонки.

Прикреплен он к распределителю, и включает корпус и крышку. Корпус разделён пластичной мембраной на две полости, одна из полостей соединена с задроссельным пространством в карбюраторе, а вторая — с атмосферой. Мембрана посредством тяги может воздействовать на прерыватель.

При снижении нагрузки уменьшается наполнение цилиндров горючей смесью и давление при воспламенении, а это требует увеличения угла ОЗ. Для этого мембрана изгибается (под воздействием разности давления) и проворачивает прерыватель на нужный угол.

Как правильно выставить зажигание на ВАЗ 2101 — проверка

После выполнения всех операций, описанных выше, необходимо произвести проверку правильности настройки зажигания. Проверка выглядит следующим образом:

Заводим автомобиль и трогаемся с места.
Разгоняем автомобиль примерно до скорости 50км/ч, включаем 4-ю передачу и быстро нажимаем на педаль акселератора. После этого должна возникнуть детонация двигателя, которая должна исчезать по мере набора автомобилем скорости.

В ситуации, если детонация двигателя появилась, но по мере разгона машины не исчезла, можно придти к выводу, что установлено раннее зажигание. Если же детонация и вовсе не появилась – зажигание позднее. Решение таких проблем выглядит следующим образом:

в первой ситуации необходимо в правую сторону провернуть распределитель примерно на 0,5-1 деление;
во второй ситуации необходимо в левую сторону провернуть распределитель на 0,5-1 деление.

На этом вопрос как выставить зажигание на ВАЗ 21011 и прародителе всех классических моделей ВАЗ – модели 2101, можно считать полностью рассмотренным.

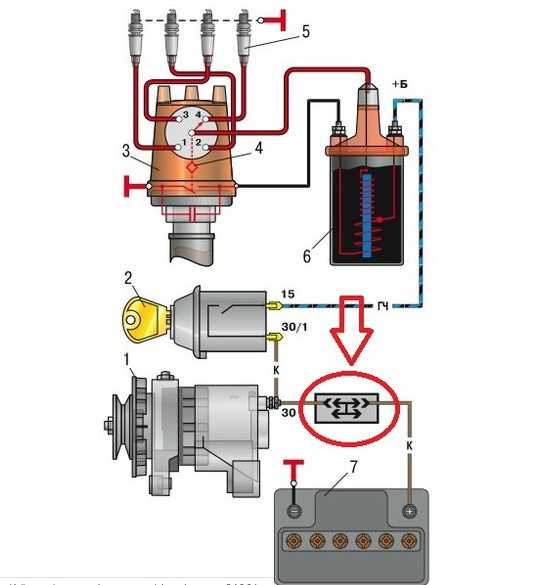

На автомобилях ВАЗ 2101 устанавливается контактная батарейная система зажигания. В задачу данной системы входит своевременная подача искры в цилиндры двигателя для воспламенения топливной смеси.

Она включает в себя катушку зажигания, в которой формируется высоковольтный импульс, распределитель-прерыватель (он же трамблер), распределяющий импульс по цилиндрам, свечей зажигания, обеспечивающих искру в цилиндрах, замка зажигания, включающего и выключающего подачу энергии на катушку, АКБ – источника электроэнергии, обычной проводки и проводов высокого напряжения.

1-Выключатель зажигания, 2-Катушка зажигания, 3-Распределитель зажигания, 4-Провода высокого напряжения, 5-Свеча, 6-Конденсатор, 7-АКБ, 8-Генератор напряжения, 9-Ротор распределителя, 10-Кулачковый мех., 11-Контакты прерывателя

Установка зажигания ВАЗ 2107

Рассмотрим, как проводится установка зажигания ваз 2107.

Поставьте поршень первого цилиндра в крайнее верхнее положение, которое соответствует концу такта сжатия. Чтобы это сделать, выверните свечу первого цилиндра, проверните коленчатый вал до верхней точки подъема поршня, а потом хорошо проверьте совмещение меток на шкиве коленвала и на передней крышке.

Чтобы измерить зазор между контактами, нужен щуп, а если зазор не в норме, то нужно ослабление регулировочного винта и выставление зазора. Измерить зазор между контактами можно при помощи щупа, если зазор не соответствует норме нужно ослабить регулировочный винт и выставить зазор. С помощью переносной лампы отрегулировать начало размыкания контактов.

А проверить на правильность установку зажигания можно без стробоскопа. Нужно проехать на машине немного, перед этим прогрев двигатель до 90 градусов. Если при движении 50 км/ч резко нажать на педаль и появится небольшая детонация, зажигание установлено правильно.

Если детонация не возникает, нужна регулировка. Детонация не возникает при позднем зажигании. Чтобы установит зажигание, нужно ослабить крепление распределителя и повернуть его в сторону положительной метки, а если оно установлено в раннее положение – в сторону отрицательной метки.

Слишком позднее либо раннее зажигание плохо сказывается на работе двигателя. При позднем зажигании горение происходит при увеличенном объеме и при пониженном давлении. При этом происходит догорание смеси в течение всего такта расширения, а это может вызвать сильный нагрев.

Замок зажигания ВАЗ 2101

Также на ВАЗ 2101 часто выходит из строя замок зажигания. В таком случае его нужно заменить или поменять провода. Для этого нам нужно разобраться в схеме подключения замка зажигания.

Значение меток замка зажигания

На поверхности корпуса замка зажигания можно увидеть специальные отметки. Они позволяют владельцам авто получать информацию о режиме активации замка в момент нахождения ключа в скважине.

Метки на замке зажигания ВАЗ

«» — указывает на выключенное состоянии системы. Оборудование, которое включается с помощью замка – выключено. Сюда не входят: прикуриватель, осветительные приборы салона, stop-сигнал, иногда магнитола.
«1» — отметка, которая свидетельствует о том, что бортовая сеть авто получает питание от АКБ. В этой позиции ключ закрепляется сам, а электрический ток подается в зажигание, электрический двигатель отопительного прибора и омывателя стекла, контрольные и измерительные приспособления, лампочки фар и системы сигнализации.
«2» — информирует о запуске двигателя. Свидетельствует о подаче напряжения на пусковое устройство. Ключ в этой позиции не закрепляется. Если его не держать – он примет исходное положение «1»;
«3» — метка стоянки. Если в этой позиции вынуть ключ из замка зажигания, то рулевая колонка будет заблокирована. Для разблокировки потребуется установить ключ обратно и перевести его в позицию «0» или «1»

Расшифровка (распиновка) выводов замка зажигания ВАЗ 2101

Замок зажигания обладает 5-тью контактами и, следовательно, имеет 5-ть выводов. Они отвечают за передачу напряжения на требуемый узловой центр. К каждому выводу подводиться свой провод определенного цвета. Все контакты имеют свой порядковый номер.

Выводы проводов замка зажигания ВАЗ

«50» — отвечает за стартёр (имеет красный цвет).
«15» — обеспечивает подачу тока в систему зажигания, в электродвигатель обогрева, омывателя ветрового стекла, панель приборов (чёрно-голубой или сине-чёрный).
«30» и «30/1» — всегда «+» (розовый и коричневый).
«INT» — световые приборы для освещения вне машины и световые лампы системы сигнализации (чёрный).

Схема подключения замка зажигания ВАЗ 2101

В случае если проводники собраны в фишку, то трудностей возникнуть не должно – нужно установить элемент на соответствующие на контакты и всё.

Схема подключения замка зажигания ВАЗ

Расшифровка схемы:

Аккумулятор.
Стартер с выводом «50» через пусковое реле.
Генератор.
Блок предохранителей.
Замок зажигания.
Пусковое реле.

Когда все провода будут подключены, конструкция собирается, выполняется подключение к аккумулятору, и тестируется работа системы. Прежде всего, необходимо проверить все электрические приборы, которые питаются от замка зажигания. А затем проверить работу стартёра.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Катушка зажигания

Катушка — герметичная с магнитопроводом разомкнутого типа, внутри наполнена маслом для трансформаторов. Модель ее — Б.117А. Корпус данного элемента – алюминиевый, сверху герметично закрыт пластиковой крышкой.

Наименования обозначений

1.
Керамический изолятор
10.
Корпус
2.
Корпус
11.
Клемма подключения питания
3.
Изоляционная специальная бумага
12.
Пружина контактная
4.
Первичная обмотка
13.
Корпус первичной обмотки
5.
Вторичная обмотка
14.
Наружная изоляция первич. обмотки
6.
Изоляция
15.
Монтажный хомут
7.
Клемма первич. обмотки
16.
Магнитопровод внешний
8.
Винт контактный
17.
Сердечник
9.
Клемма для центрального провода

Катушка зажигания ВАЗ-2101 – это по сути двухобмоточный трансформатор:

первичная обмотка на 300-400 витков (сечение провода — 0.7-0.8 мм.),
вторичная обмотка — на 20-30 тысяч витков (сечение провода — 0.1-0.7 мм).

Принцип действия катушки

При размыкании контактов трамблера магнитный поток, создаваемый АКБ, резко снижается. Проходя магнитопровод и обмотки электромагнитный поток создает ЭДС самоиндукции в 200-300 В на первичной обмотке и свыше 10 кВ — на вторичной. Напряжение вторичной обмотки и подается на свечи для создания искры.

Грамотная проверка на замыкание

Сначала проверяем обмотку катушки на предмет замыкания. Для этого требуется подсоединить мультиметр, который определяет сопротивление. Перед проверкой рекомендуется смазать наконечник высоковольтного провода особой смазкой, которую можно приобрести в любом магазине запчастей для ВАЗ 2107, или же техническим вазелином.

Отсоединяем модуль от наконечников и подключаем один вывод прибора к центральному контакту, который имеет катушка, а другой – к массе. Если дисплей прибора показывает «бесконечность», это означает, что замыкания нет – то есть все в порядке

Стоит обратить внимание, что если при прозвоне цепи показатели дисплея не изменились, (и сохранилась, например, цифра один), то это и является бесконечностью

Теперь совершим проверку первичной цепи зажигания на предмет обрыва.

Для этого понадобится установка мультиметра к левому и правому контактам, которые отвечают за функцию зажигания. При данной установке омметр должен изменить свои показания. В противном случае, под замену будет не просто катушка, а весь аппарат

Обращаем ваше внимание, что показатель нормы составляет 3-3.5 Ом

Самостоятельная проверка катушки зажигания

Чтобы самостоятельно проверить исправность катушки зажигания, автовладельцу потребуется бытовой мультиметр.

Последовательность проверки

Катушка зажигания снимается с автомобиля. Все провода с неё снимаются.
Оба контакта мультиметра подключаются к первичной обмотке катушки. Замеряется сопротивление обмотки. Пример: при комнатной температуре сопротивление первичной обмотки на катушке Б117А составляет 2.5 – 3.5 Ом. Первичная обмотка катушки 27.3705 при той же температуре должна иметь сопротивление не более 0.4 Ом.
Теперь контакты мультиметра подключаются к высоковольтным выходам на вторичной обмотке. Вторичная обмотка катушки Б117А при комнатной температуре должна иметь сопротивление от 7 до 9 кОм. Вторичная обмотка катушки 27.3705 должна иметь сопротивление в 5 кОм.
Если все вышеперечисленные значения соблюдаются, катушку зажигания можно считать исправной.

Причины выхода из строя

Причин выхода из строя катушки зажигания множество. Наиболее частая – внутреннее короткое замыкание. Когда катушка перегревается, например, из-за повышенного температурного режима работы двигателя (бедная смесь, неисправная система охлаждения), нарушается изоляция. К перегреву катушки ведет и использование изношенных свечей, в которых возник внутренний зазор из-за износа токопроводящего стеклогерметика. Кроме того, обратные газы и пробой изолятора пагубно влияют на состояние резинового наконечника катушки зажигания.

На фото представлена неисправная катушка зажигания Ваз 2106

Давайте рассмотрим наиболее частые причины выхода из строя катушки зажигания Ваз 2106:

Естественный износ. Устройство эксплуатируется в экстремальных условиях при большом перепаде температур, влажности, возможности попадания влаги, грязи, посторонних жидкостей. При этом через первичную обмотку протекают большие токи, во вторичной обмотке формируется высоковольтный импульс.
Электрический пробой. Разберемся, почему пробивает катушку зажигания. Со временем в результате действия высоких перепадов температур диэлектрическая изоляция растрескивается, в микротрещины может попасть соленая влага, являющаяся проводником. Для напряжений более 15.000 вольт, формируемых во вторичной обмотке, в качестве проводника выступает даже чистая недистиллированная вода.
Перегрев. В некоторых автомобилях катушки зажигания установлены непосредственно в верхней части двигателя либо вблизи от нее. В случае, если к их конструкции отсутствует доступ воздуха для естественной вентиляции (такое возможно при установке дополнительного оборудования), может наступить перегрев устройства и выход его из строя.
Механическая нагрузка. Крепление катушки должно быть штатное. Некоторые автолюбители пренебрегают этим требованиям, «подвешивая» ее на самодельные конструкции.
Износ свечей, высоковольтных проводников. Несмотря на то, что в схеме имеется ограничивающее сопротивление, износ свечей и высоковольтных проводников может вызвать в них электрический пробой. Тогда увеличивается ток нагрузки, бобина может перегреться.
Неисправность реле регулятора напряжения генератора. Иногда приводит к повышению напряжения бортовой сети автомобиля, выходу из строя электронного усилителя (коммутатора).
Неисправность контактной группы замка, электронного коммутатора. Если во время стоянки на катушку постоянно подается напряжение +12 Вольт в случае нештатного замыкания контактной группы замка, устройство может перегреться и выйти из строя. Такая же ситуация возможна в случае неисправности коммутатора.

Проверка исправности катушки

КЗ тестируется в таком порядке:

• проверка свечей на искрение; • визуальный осмотр проводки; • измерение напряжения; • определение величины сопротивления.

Изучая внешние части катушки, необходимо, прежде всего, обратить внимание на:

• места соединения проводов; • наружные механические повреждения; • наличие грязи и масляных пятен.

Чтобы убедиться, что напряжение есть, включите зажигание и измерьте показатели, присоединив вольтметр к массе и выводу «Б». Если с этой стороны поломки нет, то у вас будет 12 вольт. При отсутствии напряжения придется разбираться с замком.

Прежде чем приступить к работам с бортовой электросетью автомобиля, в обязательном порядке отключают минусовую клемму от батареи — это правило техники безопасности.

Для следующих тестов КЗ необходимо полностью демонтировать. Как это сделать — расскажем ниже.

На обрыв первичную обмотку проверяют омметром (выставленным на 200 Ом). Здесь:

• один щуп соединяют с клеммой «Б»; • другим притрагиваются к выходу «К». • в норме показатель будет — 3,8-4,5 Ом.

Высоковольтную часть тестируют по-другому:

• прибор выставляют на 20 кОм; • один щуп размещают на «К»; • второй на высоковольтном контакте (находится в центре); • в норме показатель — от 7 до 8 кОм.

Последний этап — проверка на пробой изоляции. Здесь:

• прибор остается на 20 кОм; • черный щуп прикладывают к корпусу; • красный — поочередно ко всем выводам; • при отсутствии пробоя показания омметра не изменятся.

Любое отклонение от приведенных выше стандартных величин означает, что катушка замыкания неисправна.

Наиболее частые проблемы с катушками таковы:

• перегрев обмоток; • замыкание в одной из них.

Подобные неприятности случаются при неправильной эксплуатации двигателя с неотрегулированными (слишком широкими) зазорами свечей или при плохом контакте в клеммах или частичном обрыве проводков.

Кстати, заметно увеличивает срок эксплуатации катушки установка качественных свечей и их правильная регулировка.

Распределитель

Модель 30.3706 состоит из распределителя, прерывателя и двух регуляторов – центробежного, а также вакуумного.

Работает распределитель так:

Центробежный регулятор – обеспечивает изменение угла ОЗ в соответствии с оборотами колен. вала.

Устройство и схема подключения

Внутри модуля системы зажигания (каталожный номер 2111-3705010) находятся преобразователи напряжения и электронные компоненты, распределяющие импульсы по сигналам от внешнего сенсора. Элементы соединяются перемычками, которые прикреплены припоем на оловянно-свинцовой основе. Корпус выполнен из диэлектрического материала, не разрушающегося под воздействием вибраций и перепадов температур. Выходы оборудованы контактными пластинами, к которым подключаются ответные элементы высоковольтных кабелей.

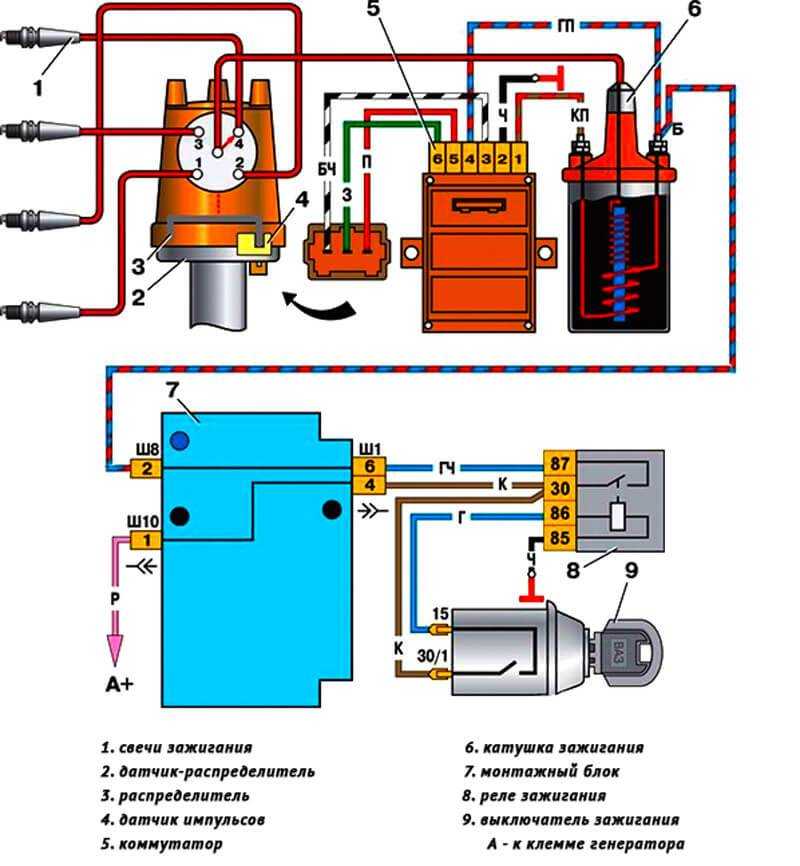

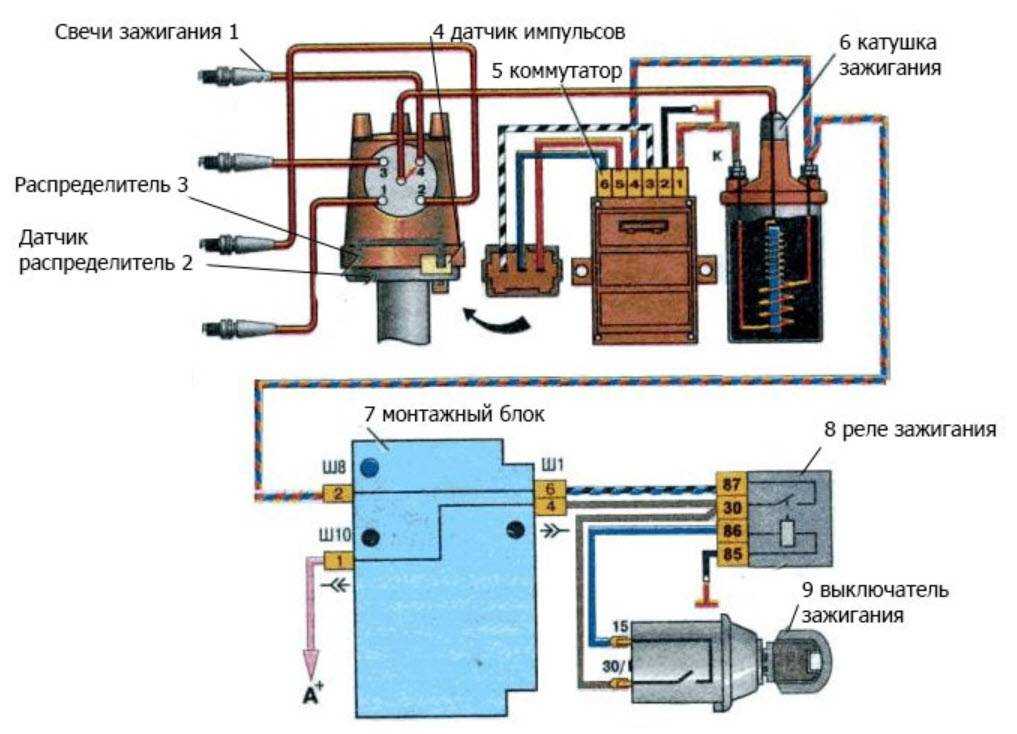

Схема системы зажигания.

Инструкция по подключению

Алгоритм коммутации:

Установить катушку на блок цилиндров и закрепить винтами.
Подключить штекер моторного жгута электропроводки.
Соединить выходы катушки со свечами высоковольтными проводами с соблюдением порядковых номеров цилиндров. Цифры нанесены на корпусе модуля. На двигателе цилиндры отсчитываются от шкива привода вспомогательных агрегатов.
Подключить батарею и провернуть коленчатый вал стартером для запуска двигателя.

Виды систем зажигания ВАЗ 2107

Эволюция ВАЗ 2107 превратила систему зажигания этого авто из ненадёжной механической конструкции в современную управляемую компьютером электронную систему. Изменения происходили в три основных этапа.

Контактное зажигание карбюраторных двигателей

Первые модификации ВАЗ 2107 были оборудованы системой зажигания контактного типа. Работала такая система следующим образом. Напряжение от аккумуляторной батареи поступало через замок зажигания на трансформатор (катушку), где увеличивалось в несколько тысяч раз, а далее — на трамблёр, который распределял его по свечам. Так как напряжение на свечи подавалось импульсно, для замыкания-размыкания цепи использовался механический прерыватель, размещённый в корпусе трамблёра. Прерыватель подвергался постоянным механическим и электрическим нагрузкам, и его приходилось часто приходится регулировать, выставляя зазоры между контактами. Контактная группа устройства имела небольшой ресурс, поэтому её приходилось менять через каждые 20–30 тыс. км пробега. Однако, несмотря на ненадёжность конструкции, машины с таким типом зажигания можно встретить и сейчас.

Бесконтактное зажигание карбюраторных двигателей

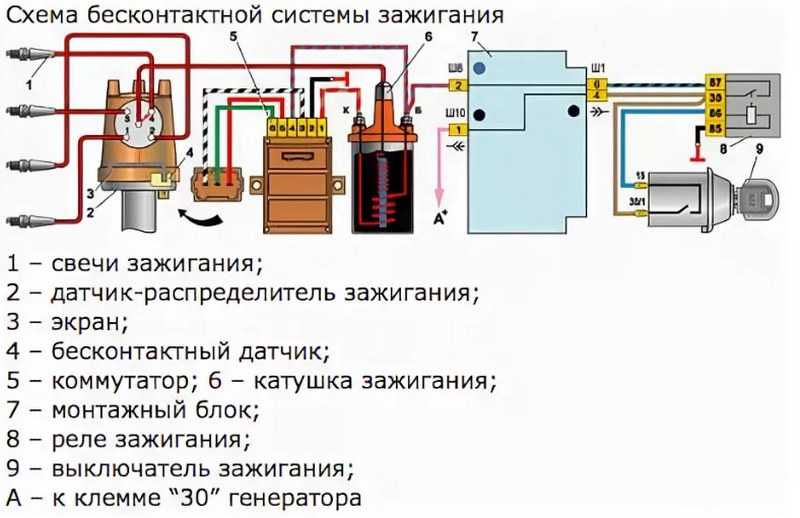

С начала 90-х годов на карбюраторные ВАЗ 2107 стали устанавливать бесконтактную систему зажигания, где прерыватель был заменён на датчик Холла и электронный коммутатор. Датчик расположен внутри корпуса распределителя зажигания. Он реагирует на вращение коленвала и отправляет соответствующий сигнал на коммутирующий блок. Последний, основываясь на полученных данных, подаёт (прерывает подачу) напряжения с аккумулятора на катушку. Затем напряжение возвращается на трамблёр, распределяется и уходит на свечи зажигания.

Бесконтактное зажигание инжекторных двигателей

Последние модели ВАЗ 2107 оснащены инжекторными двигателями с электронным управлением. Система зажигания в этом случае вообще не предусматривает никаких механических устройств, даже распределителя. Кроме этого, в ней нет ни катушки, ни коммутатора как таковых. Функции всех этих узлов выполняет одно устройство — модуль зажигания.

Управление работой модуля, как и работой всего двигателя, осуществляется контроллером. Принцип действия такой системы зажигания следующий: контроллер подаёт напряжение на модуль. Последний преобразует напряжение и распределяет его по цилиндрам.

Проверка элементов системы зажигания

Пропуски в работе двигателя, особенно в сырую погоду, являются следствием пробоя изоляции высоковольтных проводов. В изоляции проводов не должно иметься трещин и повреждений. Проверить изоляцию на пробой можно при помощи провода, подключенного к «массе». Если провести им вдоль изоляции во время работы двигателя, в местах с поврежденной изоляцией будет наблюдаться искра. Еще один явный признак плохой изоляции – ощутимые удары током при прикосновении к высоковольтным проводам во время работы мотора.

Обрыв жилы высоковольтного провода легко определить омметром. Сопротивление должно быть в пределах 3-10 кОм. Разброс показателей между проводами должен быть не больше 1-2 кОм.

Свечи зажигания не должны иметь видимых повреждений. Необходимо проверить, что зазор между контактами равен 0,8 мм.

Проверить работу свечи можно визуально. Для этого надо выкрутить свечу, приложить ее к «массе» и подсоединить высоковольтный провод. Если начать крутить стартер, на свече должна наблюдаться хорошо заметная искра между электродами. Если ее нет или она пробивает в другом месте, свеча нуждается в замене.

Заключение

Выполнять настройку зажигания рекомендуется каждые 15 тыс. км или при возникновении признаков неисправности системы. Если нет желания обращаться в СТО, то с данной проблемой вполне легко можно справиться самостоятельно.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

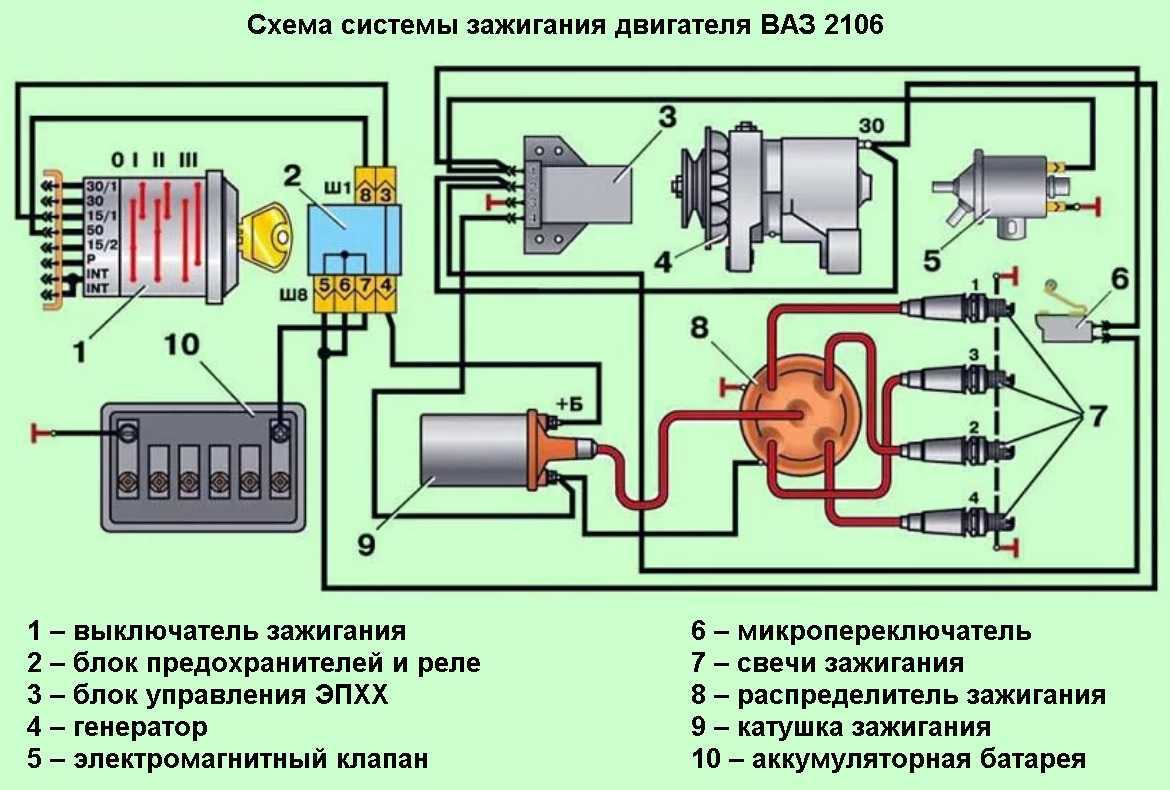

Схема системы зажигания автомобилей ваз 2101, 2102, 2103, 2106, 2121
