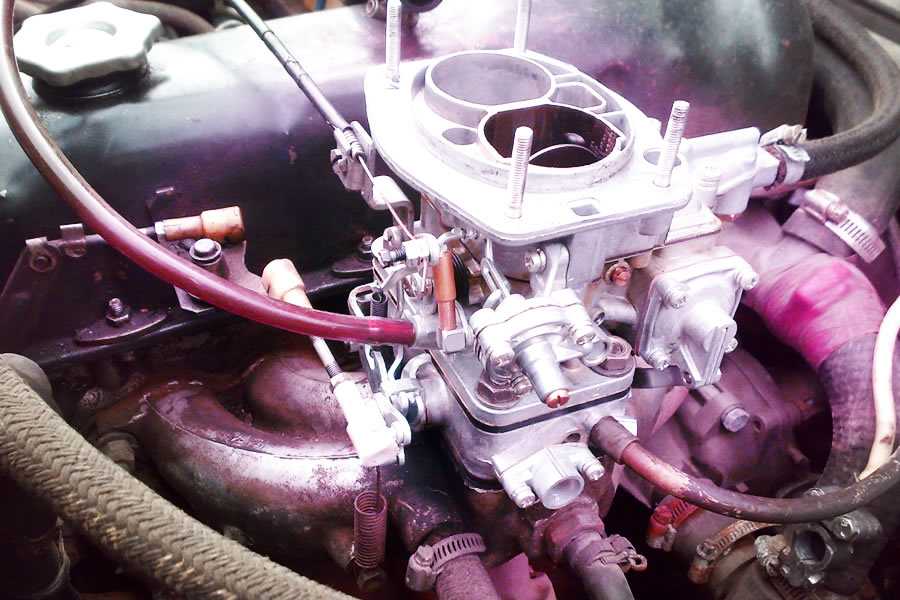

Замена карбюратора на ваз 2107

Проверка и настройка поплавковой камеры

Прежде чем проверить и настроить карбюратор на ВАЗ 2107, необходимо снять воздушный фильтр вместе с корпусом. А заодно и проверить его состояние, поскольку забитый пыльный фильтр сильно ограничивает доступ воздуха в двигатель, а это также может повлиять как на пропорции рабочей смеси, так и на работу карбюраторных периферийных систем. Когда фильтр и корпус демонтированы, откручивают крышку карбюратора и получают доступ к большинству жиклеров, поплавковой камере и диффузорам первичной и вторичной камеры. Для начала выкручивают пробку сеточки-фильтра в нижней части крышки возле штуцера подачи горючего. Сеточку аккуратно прочищают, отмывают, моют и внутреннюю полость резьбовой пробки, контролируют состояние алюминиевой или бронзовой уплотнительной прокладки.

Во время чистки внутренних полостей карбюратора необходимо придерживаться важных правил. Во-первых, крайне нежелательно проводить очистку ворсистой или жёсткой ветошью, поскольку ворс может запросто забить каналы и жиклёры. Во-вторых, при механической очистке каналов и жиклеров ни в коем случае нельзя использовать металлические предметы. Они могут безвозвратно нарушить пропускную способность калиброванных отверстий, тогда корректно отрегулировать карбюратор ВАЗ 2107 не получится. Жиклеры чистят только деревянными щепками, а в идеале — сжатым воздухом или специальными жидкостями для очистки. Таким же методом чистится конусный клапан и его гнездо.

Видеосоветы по настройке стабильного холостого хода

Перед тем как отрегулировать уровень горючего в карбюраторе, необходимо убедиться в том, что поплавок целый, не имеет механических повреждений и не пропускает бензин, не тонет в нем. В противном случае латунный поплавок заменяют. Регулировка поплавка производится изменением угла расположения упорных язычков. Завод рекомендует соблюдать такие зазоры — при закрытом игольчатом клапане расстояние от корпуса поплавка до прокладки крышки карбюратора должно быть 6,5 мм. При этом максимальный свободный ход корпуса поплавка должен быть не более 8 мм, а расстояние до прокладки в крайнем положении должно быть в пределах 14-14,5 мм. Этих значений добиваются подгибанием упорных язычков. Проверяют работу поплавка и конусного клапана подачей бензина при установленной крышке с последующим контролем уровня горючего в камере.

Что поставить?

Иногда возникает потребность произвести полную замену карбюратора. Поэтому сразу нужно определиться, какую модель покупать. На сегодняшний день существует два наиболее распространенных семейства: карбюратор Солекс и Озон.

Многие владельцы автомобиля не знают даже того, какое именно устройство стоит у них. Внешне отличить эти устройства можно по следующим признакам.

• У Озона штуцер приема топлива имеет форму продолговатой трубки, у Солекса он представляет собой обратку
• Озон состоит из трех частей: это ось дроссельных заслонок, поплавковая камера и крышка. Солекс же состоит всего из двух частей: нижняя часть с поплавковой камерой и верхняя часть – крышка, в которой держится поплавок.
• Озон имеет вакуумный клапан, управляющий открытием дроссельной заслонки второй камеры.
• У карбюратора солекс воздушной заслонкой управляет такой большой рычаг:. На озоне этот рычаг выглядит совершенно иначе. Его еще называют трехплечим рычагом.

В 90-е годы началось массовое увлечение заменой штатного Озона на Солекс. Особенно этим грешили таксисты. Объяснялось это тем, что расход топлива немного понижался, а динамика двигателя становилась немного лучше.

Если поставить датчик кислорода и сравнить его значения на разных моделях, то можно понять, в чем причина этого явления. У солекса после настройки состава смеси, разбег по составу составляет не более единицы. На озоне же после настройки смеси в моменты торможения и разгона смесь приобретает очень сильный разброс значения. При этом она может увеличиваться или уменьшаться на большое значение.

Это связано с тем, что жиклеры на солексе находятся в центре поплавковой камеры. При изменении положения автомобиля во время резких поворотов или при разгоне и торможении часть топлива по инерции отклоняется к одной из стенок поплавковой камеры. Центральное расположение жиклеров позволяет снизить вероятность изменение состава топлива в эти моменты.

На озоне же устройство существенно отличается. Жиклеры находятся не в центре. Поэтому топливо гуляет по поплавковой камере в разные стороны, что существенно меняет разброс пропорций воздуха в топливной смеси. В разных режимах езды двигатель получает разный состав смеси.

Итак, карбюратор солекс на Ваз 2106 держит состав смеси более стабильным во время движения. Это его главное техническое преимущество.

Меню

• О сайте
• Режимы работы двигателя и состав горючей смеси
• Проверка общего состояния карбюратора
• Проверка элементов системы зажигания
• Диагностика мотора по внешнему виду свечей зажигания
• Проверка и установка угла опережения зажигания
• Проверка работы центробежного регулятора опережения зажигания
• Проверка угла замкнутого состояния контактов
• Потеря герметичности игольчатого клапана
• Недостаточная подача топлива бензонасосом
• Вялый разгон автомобиля
• Признаки забитой выхлопной системы
• Неправильная установка ремня или цепи газораспределения
• Сильный нагар на впускных клапанах и на впускном коллекторе
• Прогрев впускного коллектора
• Тепловые зазоры на клапанах и величина компрессии
• Причины, вызывающие рывки и мелкие подёргивания автомобиля во время езды
• Замерзание карбюратора
• Методы реанимации мотора
• Вакуумная диагностика
• Выхлопные газы
• Повышенный расход топлива
• Регулировка оборотов холостого хода
• Общие рекомендации по ремонту карбюраторов
• Инструменты для ремонта и диагностики
• Работа с крепежом
• Снятие и установка карбюратора
• Обслуживание карбюраторов
  • Разборка и обследование карбюратора
  • Сборка карбюратора

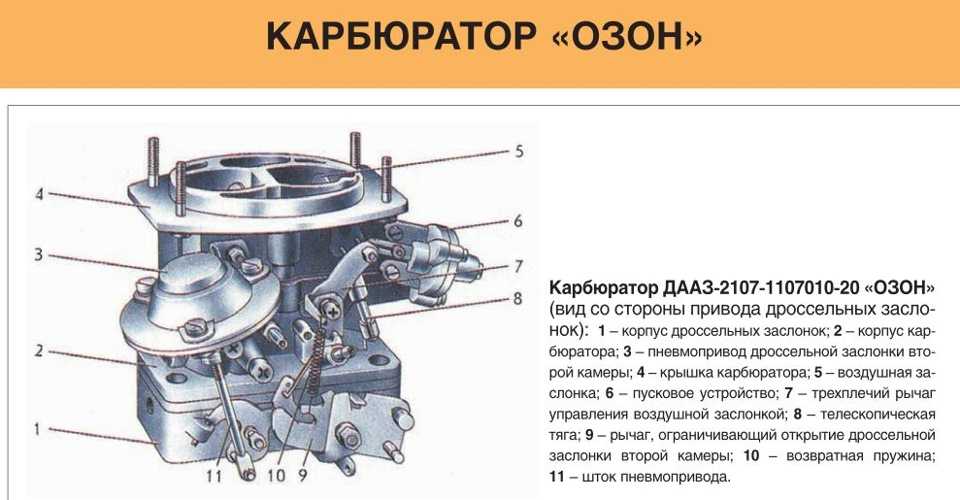

• Карбюраторы “Озон”
• Карбюратор “Озон” 2140
• Карбюраторы “Солекс”
• Карбюраторы К-151
• Карбюратор К-126Г

  Неисправности карбюратора К-126Г

• Карбюратор “Пирбург” 2Е2
• Неисправности карбюратора Е2Е
• Альтернативный метод ремонта экономайзера в Е2Е
• Карбюратор “Пирбург” 2Е3
• Карбюратор “Пирбург” 1В1
• Пароотделитель
• Рециркуляция отработанных газов
• Термовыключатель
• Правила техники безопасности при ремонте и обслуживании автомобиля

Подготовка к работе по замене карбюратора

Просто так поменять местами узлы питания ДВС не выйдет, так как на ВАЗ 2107 другая система контроля и поставить карбюратор Solex от модели ВАЗ 2108 без доработок нельзя. Если у вас уже есть карб от «восьмёрки», то необходимо докупить монтажный комплект Солекса для «классики».

Он состоит из следующих элементов:

• трос воздушной заслонки от 2108-09;
• две тонкие прокладки под карбюратор (бумажная/паронитовая);
• одна толстая прокладка под карб из гетинакса;
• тройник для бензошланга;
• шланг топливный 80-90 см;
• клапан обратный 2108;
• кулиса акселератора с тягами для заслонки 2108-09;
• хомуты на топливный шланг 6-8 шт.

Для демонтажа и последующей установки узла питания потребуется инструмент. В него входят: пассатижи, ключи рожковые 7, 8, 10, 13 мм. Отвёртки: шлицевая и крестовая.

Настройка карбюратора ДААЗ 2107

При беспроблемном запуске мотора и стабильной работе в любом режиме (ХХ либо под нагрузкой), устройство не нуждается в наладке. Необходимость в процедуре возникает лишь при характерных симптомах, которые совпадают с признаками неисправностей. К настройке следует приступать лишь при полной уверенности в отлаженной работе системы зажигания, отрегулированных клапанах, отсутствии проблем с топливным насосом. Кроме этого, регулировочные работы могут не привести к желаемым результатам при явном засоре устройства либо течи. Поэтому перед настройкой узла необходимо осмотреть и оценить его внешний вид.

Чтобы выполнить регулировку, потребуется следующий перечень:

• набор стандартных ключей;
• отвёртки;
• пассатижи;
• ветошь.

Регулировка ХХ

Самая весомая причина, по которой приходится производить регулировку холостого хода карбюратора — это когда мотор нестабильно работает на ХХ, при этом стрелка тахометра постоянно меняет своё положение. В результате силовой агрегат попросту глохнет. Вооружившись плоской отвёрткой, приступаем к регулировке:

1. Запускаем мотор для прогревания до температуры +90˚С. Если он глохнет, вытягиваем трос подсоса.

   Запускаем двигатель и прогреваем его до рабочей температуры 90˚С

2. После прогрева глушим двигатель, убираем подсос и находим на карбюраторе два регулировочных винта, отвечающих за качество и количество подаваемой в цилиндры смеси. Закручиваем их полностью, а затем выворачиваем первый винт на 4 оборота, а второй на 3.

   Регулировка холостого хода выполняется винтами качества (1) и количества (2)

3. Заводим мотор. Регулировкой количества выставляем 850–900 об/мин согласно показаниям тахометра.
4. Винтом качества добиваемся снижения оборотов путём его заворачивания, а затем выкручиваем его на пол-оборота.
5. Для более точной регулировки последовательность действий можно повторить.

Видео: как отрегулировать ХХ на «классике»

Регулировка поплавка

Для проведения этой процедуры потребуется демонтировать воздушный фильтр и его корпус, а также вырезать полоски из картона шириной 6,5 и 14 мм, которые будут использоваться в качестве шаблона.

Работу выполняем в следующей последовательности:

1. Демонтируем крышку карбюратора.
2. Устанавливаем её на торец, чтобы держатель поплавка лишь слегка прикасался к шарику клапана.

3. Проверяем шаблоном 6,5 мм зазор и, если расстояние отличается от необходимого, регулируем язычок (А) путём изменения его положения.

   Для регулировки уровня топлива в поплавковой камере нужно замерить расстояние между поплавком, который едва касается шарика игольчатого клапана и крышкой карбюратора

4. Снова ставим крышку вертикально и отодвигаем поплавок в крайнее дальнее положение, замеряя расстояние шаблоном на 14 мм.

   Зазор между поплавком в крайнем положении и крышкой карбюратора должен составлять 14 мм

5. Если зазор отличается от нормы, подгибаем упор кронштейна поплавка.

   Чтобы выставить правильный зазор хода поплавка, необходимо подогнуть упор кронштейна

Видео: как отрегулировать поплавок карбюратора

Наладка механизма пуска и воздушной заслонки

Для начала нужно подготовить шаблон 5 мм и кусочек проволоки толщиной 0,7 мм, после чего можно приступать к настройке:

1. Снимаем корпус фильтра и удаляем загрязнения с карбюратора, например, ветошью.

2. Вытягиваем подсос в салоне.

   Для регулировки устройства пуска необходимо вытянуть трос подсоса

3. Шаблоном или сверлом замеряем промежуток между стенкой первой камеры и краем воздушной заслонки.

   Чтобы измерить зазор между краем воздушной заслонки и стенкой первой камеры, можно использовать сверло 5 мм либо шаблон из картона

4. Если параметр отличается от шаблона, откручиваем специальную пробку.

   Под пробкой находится регулировочный винт

5. Плоской отвёрткой регулируем винт, выставляя нужный зазор, затем закручиваем пробку на место.

   Для регулировки положения воздушной заслонки вращаем соответствующий винт

1. Вращаем против часовой стрелки рычаг А.

   Для регулировки дроссельной заслонки необходимо провернуть рычаг А против часовой стрелки

2. Проволокой 0,7 мм проверяем зазор Б.
3. Если значение отличается от необходимого, подгибаем тягу В или переставляем её край в другое отверстие.

Классификация

Карбюратор на ВАЗ 2101

На большом количестве классических моделей Жигулей используется карбюратор ваз 2101 в разных модификациях. Существует несколько модификаций выпускаемых карбюраторов, которые отличаются не только размером установленных жиклеров, но и наличием или отсутствием системы вакуум-корректора.

Карбюратор ваз 2101 всех модификаций предназначен только для двигателей ваз 2101 и 21011, где устанавливается распределитель зажигания без вакуум-корректора. На автомобили более позднего выпуска устанавливаются системы, которые уже оборудованы вакуумными корректорами. Следует помнить, что использование карбюраторов, идущих на двигатели ваз 2101, 21011 и 2105 без вакуумного регулятора нельзя применять на других моторах и наоборот. Аналогично используется карбюратор ваз 2103 и ваз 2016 — только на моделях, где отсутствует вакуум-корректор.

Обслуживание, регулировка карбюраторов в домашних условиях является довольно сложной процедурой, требующей определенных навыков, знаний и инструментов. Самостоятельно можно отрегулировать холостой ход, произвести замену прокладок, очистку жиклеров, топливных каналов, а также визуально проверить работу ускорительного насоса, при необходимости заменить его. Но окончательную доработку с регулировкой желательно проводить в автосервисе, имеющем диагностическое оборудование для проверки уровня содержания угарного газа в выхлопных газах.

Регулировка поплавкового механизма

Операция осуществляется в три этапа. Во-первых, выполняется проверка поплавка на предмет его правильного расположения по отношению к стенкам камеры и ее крышки. Указанная процедура дает возможность добиться «идеального» погружения поплавка путем устранения явлений деформирования кронштейна, на котором он крепится. От деформации избавляются элементарно – выравнивают пальцами крепежный элемент.

Во-вторых, закрывают игольчатый клапан и начинают настраивать карбюратор 2107: ставят крышку в вертикальное положение, отодвигают поплавок в сторону, подгибают (при помощи отвертки) язычок кронштейна. Все эти операции выполняются для того, чтобы добиться зазора между поплавком и крышкой на уровне 6–7 мм. В-третьих, открывают клапан, выполняют отвод поплавка в сторону, добиваются зазора между седлом иглы и поплавком 15 мм.

Коротко об особенностях и устройстве карбюраторного узла «шестерки»

Перед тем, как отрегулировать карбюратор на ВАЗ 2106, не помешает узнать его конструктивные особенности. После 1980 года на тольяттинские автомобили стали устанавливать Озон и Солекс. Смысл работы узла – приготовление горючей смеси перед подачей ее в цилиндры авто. До тонкостей, это не автошкола, разбирать конструкцию не будем, достаточно ознакомиться с основными компонентами, обеспечивающими оптимальный режим работы карбюраторного ДВС:

• Система дозирования горючего.
• Механизмы для управления заслонками дросселя и обогащения смеси.
• Система холостого хода.
• Насос-ускоритель и эконостат.
• Поплавковая камера.

Камера с поплавком и игольчатым клапаном отвечает за стабильность уровня горючего. Далее бензин, протекая по распылительной трубке, попадает в камеру, где смешивается с воздухом из впускного патрубка. Количество смеси корректируется дроссельной заслонкой, которая связана с акселераторной педалью.

Точная регулировка позволяет приготовить правильную смесь из бензина и воздуха в соотношении 1:15. В процессе длительной эксплуатации машины настройки сбиваются и приходиться думать, как отрегулировать карбюратор на автомобиле ВАЗ 2106 своими силами. Технология юстировки одинакова как для Солекса, так и для Озона.

Как разобрать и отрегулировать карбюратор

Перед тем, как мы расскажем, как отрегулировать карбюратор, позволим себе дать пару-тройку советов:

1. Если Вы не обладаете относительными уверенными знаниями, о устройстве карбюратора, то лучше конечно его не разбирать. Тем более это касается нового купленного карбюратора.
2. После того, как карбюратор снят, его нужно промыть специальной промывкой. Таких промывок продается очень много и предназначены они как раз для карбюраторов и дроссельных заслонок.
3. Во многих книгах указаны разные значения регулировки и калибровки карбюратора. Поэтому делаем вывод, – возможно отрегулировать карбюратор получится не сразу.

Регулировку карбюратора нужно начинать с определения неисправности, а они бывают разными. Начнём с хлопков в глушителе. Если при заведенном автомобиле ВАЗ в глушителе раздаются характерные хлопки, а тахометр подергивается в такт этим хлопкам, то у карбюратора не отрегулирован холостой ход или система холостого хода забита.

Забит канал или жиклёр, через который идёт топливо. Этот жиклер и нужно выкрутить из карбюратора. У жиклера есть три отверстия, которые должны иметь круглую форму, а не форсу эллипса. Снимаем головку жиклера.

Толкатель, который отвечает за прохождение топлива должен быть чист. В середине головки жиклера есть небольшое отверстие, которое также должно быть чистым, а внутри самой головки не должно быть грязи. Также проверьте, как одела на жиклер резинка, не порвана ли она. Если все в порядке, то жиклер можно ввернуть обратно.

Проверить работу карбюратора на холостом ходу, работа которого зависит от этого жиклер, просто. Достаточно попробовать завести ВАЗ без жиклера, если карбюратор отрегулирован правильно, то машина заглохнет.

Следующая проблема, с которой Вы можете столкнуться – двигатель глохнет при резком сбросе газа. То есть при плавном сбросе всё хорошо, а если резко отпустить педаль – машина глохнет. Вероятно причиной этому является ЭПХХ (экономайзер принудительного холостого хода). В этой системе могут окислиться контакты, либо может быть сломана коммутация. Также, что наиболее вероятно, – это плохой контакт провода эпхх и провода жиклера. Поэтому нужно поджать наконечник:

Если с контактом всё в порядке, то возможен перелив топлива в системе холостого хода. Об этом может свидетельствовать черный нагар на свечах. Решается проблема регулировкой холостого хода, о котором мы писали выше.

Третья проблема – машина дергается при торможении и разгоне мотором. Часто это случается на определенных оборотах двигателя. Такие симптомы свидельствуют от переливе или недоливе топлива. Для ремонта нужно разобрать карбюратор, открутив все болты и снять его верхнюю часть. Далее переворачиваем карбюратор и проверяем поплавки, они должны стоять параллельно:

Расстояние от верхней грани поплавков до прокладки советуем выставить в 37,5 сантиметров. При этом, от прокладки нижняя грань поплавков должна отстоять на пять-шесть миллиметров (в книгах пишут 1-2мм, но можете проверить, что лучше ;)).

То есть уровень выставляется путем подгиба держателей поплавков. Сами поплавки двигать нельзя, а то рассыпятся! Поплавки не должны коситься влево или вправо, и должны быть перпендикулярны прокладке.

Четвертая проблема – забита дозирующая система карбюратора, состоящая из колодцев и жиклеров. Обычно при этом пропадает динамика и машина начинает дергаться. Часто забивается первая камера системы. Чтобы устранить эту неисправность карбюратора, нужно вывернуть воздушные жиклеры. И добраться до топливных, которые обычно и забиты. Чтобы вытащит топливный жиклер, можно насадить его на отвертку. Канал жиклера можно продуть шприцем. Вывернутый жиклер воздушной камеры выглядит так:

А вот где обычно скапливается осадок и грязь от топлива:

У карбюраторов Солекс есть два подводящих патрубка для вентиляции газов. Первый выведен в воздушный фильтр, второй в низ карбюратора. На фото показан второй:

Как видите, канал забит и нужно чистить маслоотделительную сетку, которая находится в крышке головки блоки цилиндров.

Пятая проблема – работа рукоятки подсоса. Если она не доходит до конца и топливо все время обогащено, то проблема в двух элементах карбюратора.

Во-первых указанный болт может открутиться и рычаг при ходьбе может люфтить. Во-вторых, воздушная заслонка в корпусе воздушного фильтра может стоять не в вертикальном положении. Это можно исправить убрав пружину , указанную на фото выше. Ни на что она не влияет. После этого воздушная заслонка должна вставать вертикально:

На этом всё! Надеемся, наша статья по регулировке карбюраторов Озон и Солекс в ВАЗ 2107, 2108, 21083, 2109, 2105 и 2106 помогла. Заходите на avtoslesar24.ru!

Что представляет собой инжектор

Данное изобретение хорошо закрепилось, и, начиная с 80-х годов, его используют по сей день. На своих «Жигулях» вы можете встретить различные виды карбюраторов, особенно если мы говорим о старушке «Копейке». В целом они не обладают явными отличиями. Например, первые две представленные модели имеют клапан разбалансирующий поплавковую камеру. Карбюратор Озон берет свое начало с 1980 года, его модель – 210-1107010-20. Вы наверняка заинтересовались, чем же он необычным отличается от своих сородичей, упомянутых выше.

Отличие карбюратора Озон:

• к вакуумному регулятору распределения зажигания появилась трубка для отбора разрежения;
• добавился пневматический привод дроссельной заслонки вторичной камеры;
• изменился диаметр жиклеров.

Жиклеры карбюраторов ОЗОН – предназначение, применяемость

Сегодня мы вам расскажем о жиклерах, которые применяются и применялись во всей линейке карбюраторов ОЗОН когда либо выпускавшихся ДААЗом, начиная от карбюраторов для ВАЗ-2101 (2101-1107010) и заканчивая карбюратором для ВАЗ-2108 (2108-1107010) – да-да, мы не ошиблись, на восьмерки тоже поначалу ставили именно ОЗОН а не СОЛЕКС как многие привыкли. Начнем наш рассказе немного издалека, ведь все понимают, что любой карбюратор – это достаточно сложный и точный прибор. Задача любого карбюратора – организовать смесь в определенных пропорциях воздуха и топлива, обеспечить удовлетворительную работу двигателя на всех режимах (пуск холодного двигателя, работа на холостом ходу, разгон, резкое ускорение автомобиля).

Сложность настройки любого карбюратора объясняется в первую очередь тем, что из всех возможных вариантов (а их масса) необходимо выбрать тот самый один вариант, оптимальный, который обеспечит машине хорошую динамику, при этом сохранит экономичность и низкий выброс СО. Я думаю все понимают, что все эти показатели находятся в сложной зависимости друг от друга.

Производство любого карбюратора требует применения очень точного и высокотехнологичного оборудования. Некоторые детали изготовляются на прецизионном (высокоточном) оборудовании. Многие детали проходят 100%-ный пооперационный контроль. Полностью изготовленные карбюраторы проходят окончательную проверку на технологических автоматических безмоторных вакуумных установках.

В общем, разборка и изготовление макетных и опытных образцов карбюраторов, их доводка и испытания, а затем подготовка производства и массовый выпуск – дело очень сложное и очень ответственное.

Переходя к рассмотрению карбюратора, начнем с детали, которую, по бытующему мнению, можно изготовить самостоятельно (кустарным способом), – с жиклера. Их растачивают, сверлят, чего только не делают с ними гаражные кулибины. Запомните, точность и длина калибровочного отверстия необходимы для заданной пропускной характеристики жиклера, которая обеспечивает нужную характеристику карбюратора. Тут не может быть никаких “примерно” или “около того”. Многие жиклеры из кооперативных ремкомплектом грешат неточностями, потому что изготовлены с нарушениями технологий. Кстати именно поэтому жиклеры рекомендуется “проливать”. Что бы определить их пропускную способность, которая часто отличается от маркировки на жиклере.

Стоит перечислить все главные топливные жиклеры карбюраторов ОЗОН от ДААЗ, применяемые на автомобилях “Ваз” (кроме 2108): 107; 109; 112; 120; 125; 128; 130; 135; 140; 150; 157; 162. Обозначение каждого жиклера представляет собой его диаметр в миллиметрах, умноженный на сто

Обратите внимание, что между жиклерами 107 и 109, а также между жиклерами 128 и 130 разница всего 0,02 мм. Но это неспроста. Эти маленькие “сотки” очень сильно влияют на производительность жиклеров

Эти маленькие “сотки” очень сильно влияют на производительность жиклеров.

А какие бывают с топливные жиклеры холостого хода? А они бывают трех типов: 45, 50, 60 (размеры 0,45; 0,50; 0,60 мм). Соотношение площадей их сечений составляет 1:1,23:1,7.

Ниже в таблице мы приводим параметры всех карбюраторов производства ДААЗа для двигателей ВАЗ.

Если внимательно изучать таблицу, можно обнаружить одну интересную закономерность. Для всех вазовских двигателей во всех модификациях карбюраторов 2101, 2103 и 2106 в первой камере применяют только два варианта сочетаний распылителей смеси и жиклеров, т.е. если в первой камере установлен распылитель смеси 4,5, то применяют главный топливный жиклер 135 и главный воздушный жиклер 170. А если распылитель смеси в первой камере 4,0, то используют главный топливный жиклер 130 и воздушный жиклер 150

Это очень важно знать тем, кто пользуется ремкомплектами для карбюраторов

Параметры карбюраторов ОЗОН всех моделей производства ДААЗа.

Частые причины поломки карбюратора и их решение

Если в карбюраторе выйдет из строя один из элементов системы, заметить это можно не сразу. Сбои появляются постепенно. Часто нестабильность оборотов холостого хода объясняется вышедшим из строя электромагнитным клапаном. Не все карбюраторы имеют такое устройство.

Чтобы выполнить проверку электромагнитного клапана, потребуется отсоединить подключенный к нему провод. От аккумуляторной батареи к нему подводится плюсовой контакт. Исправная проводка проявляется небольшим щелчком.

Нужно проверить напряжение на проводе, который подключается к электромагнитному клапану. Если напряжения в линии нет, проводка вышла из строя. Потребуется полностью заменить сеть от замка зажигания до электроклапана.

Нестабильные обороты можно наблюдать и в том случае, когда электроды свечей зажигания покрыты большим слоем сажи. Мощность искры недостаточная. Она не может воспламенить топливную смесь. Плохое состояние свечей объясняется неправильной настройкой карбюратора. В этом случае он подает слишком большое количество горючего в камеру сгорания.

Причиной этой неисправности может быть прогоревший впускной клапан. Он отвечает за количество горючего, которое подается в камеру сгорания мотора. Чтобы убедиться в этом, нужно провести регулировку карбюратора. Если это не поможет, потребуется заменить впускной клапан.

Как отрегулировать карбюратор на ваз 2101

Что потребуется для регулировки

Сначала нужно подготовить соответствующий ремкомплект карбюратора ваз 2101. Также потребуются новые манжеты, жиклеры карбюратора и прочие запчасти. Чтобы отрегулировать карбюратор, потребуется ремкомплект, который включает в себя следующие инструменты:

• Гаечные ключи.
• Ветошь.
• Отвертки (крестовая, плоская).
• Защитные перчатки.
• Растворитель.
• Зубочистки.
• Баллончик со сжатым воздухом или насос.

После соответствующей подготовки ремкомплекта можно приступать к настройке карбюратора ВАЗ-2101. Для этого не потребуется применять большие усилия. Все действия должны быть аккуратными и точными.

Также нужно осмотреть узлы, от которых может зависеть работа мотора. Нужно осмотреть свечи зажигания. По их внешнему виду можно сказать, в каких пропорциях смешивается топливо с воздухом.

Карбюратор нужно очистить. Для этого демонтируют его верхнюю крышку. Снимается поплавок, вакуумный клапан. Внутреннее пространство камер нужно прочистить. Здесь скапливаются сажа и грязь. Очистку проводят при помощи баллончика с воздухом или при помощи насоса.

Еще одним обязательным действием является проверка зазора между электродами распределителя, а также катушки и проводов высоковольтного напряжения. Настройку проводят только после прогрева мотора до 90ºС. Машины ставят на ручник.

Корректировка заслонки дросселя

Регулировка карбюратора ВАЗ-2101 начинается с настройки дроссельной заслонки. Это несложная процедура. Выполнить ее можно в три этапа. Вручную нужно повернуть против часовой стрелки рычаг управления заслонки. Она полностью открывается.

Проводится замер расстояния до первичной камеры. Устройство карбюратора предполагает, что этот показатель составляет 12,5-13,5 мм. Если же результат отличается, нужно подогнуть усики тяги. Регулировка заслонки предполагает определение величины открытия заслонки дросселя. Оно должно составлять 14,5-15,5 мм. В противном случае потребуется подкрутить шток привода пневматики.

Коррекция стартерной батареи

На втором этапе потребуется откорректировать работу пускового устройства. Вручную поворачивается рычаг заслонки дросселя на вторичной камере против часовой стрелки. Она закроется. Кончик рычага тяги должен плотно прилегать к оси заслонки дросселя первичной камеры.

На самом конце должен находиться шток стартерного прибора. В противном случае потребуется откорректировать его положение. Для этого подгибается тяга. Это приспособление в карбюраторных моторах хрупкое. Если сильно приложить к нему силу, тяга отломается.

Проверка ускорителя насоса и его ремонт

Начинать проверку нужно с тестирования работоспособности системы. Нужно собрать в мензурку топливо, которое выработается за 10 циклов работы рычага заслонки дросселя. Должно собраться от 5,2 до 8,7 см³ горючего. Если это не так, нужно прочистить жиклеры карбюратора ваз 2101. Для этого выполняют прокачку насоса. Это поможет прочистить забившиеся форсунки. Эту процедуру выполняют около 10 раз. Затем производится замер горючего еще раз.

Если процедура продувки не дала нужного результата, ускоритель потребуется полностью менять.

Если же на больших оборотах наблюдаются сбои в работе мотора, нужно проверить диафрагму насоса. Она могла износиться. Часто стирается шток бензонасос.

Регулировка холостого хода

Регулировка топливной системы предполагает на завершающем этапе проведение настройки оборотов на холостом ходу. Потребуется прогреть двигатель в течение 15 мин. Затем мотор нужно заглушить. Винты количества и качества закручиваются до упора. Первый из них нужно отпустить на 3 оборота. Винт качества откручивают на 5 оборотов.

Мотор запускается. Винтом количества устанавливают частоту оборотов, которое составляет около 800 в минуту. Затем медленно закручивается винт качества. Так можно уменьшить обогащение топливной смеси. Эту процедуру проводят до тех пор, пока обороты не станут падать. После этого винт качества нужно выкрутить еще на пол оборота и зафиксировать его в таком положении.

Зная, как проводится процедура корректировки карбюратора, можно самостоятельно выполнить работу хорошо. Мотор будет работать стабильно, а ВАЗ 2101 будет эксплуатироваться в нормальном режиме.

Подготовительные мероприятия

Если автомобилиста интересует регулировка карбюратора Солекс ВАЗ-2107 своими руками, он должен предварительно произвести ряд подготовительных действий.

Изначально нужно прогреть силовой агрегат до рабочего состояния (температура 85–90 градусов).

На следующем шаге нужно выжать до упора рукоятку приводного механизма воздушной заслонки, в народе называется это просто — «подсос». После этого заслонка, должна быть в положении, при котором воздушный канал полностью свободен, т. е. расположен по направлению движения воздуха.

Сегодня Наиль Порошин расскажет и покажет основные нюансы установки 53-ого Карбюратора на Классику! Всем…

При наличии тахометра прибор должен быть подсоединён к заглушённому движку. В противном случае, при отсутствии агрегата, пункт следует пропустить. Плюсовая сторона устройства должна идти к катушке зажигания, а минусовая — к «массе» транспортного средства (кузову, мотору или минусу АКБ). Прежде чем подключать прибор, следует прочитать инструкцию по эксплуатации.

Последним действием должен стать запуск движка, включение дальнего света оптики и отопительного устройства.

Заключение

Несмотря на все достижения науки и техники, карбюраторные двигатели заметно пережили свой век. До сих пор люди охотно ездят на старых автомобилях, ремонтируют их, обслуживают, и машины прекрасно работают. Почтенный возраст не означает плохое качество.

Запчасти на карбюратор ВАЗ 2107 легко можно купить сегодня, а это говорит о том, что спрос на них есть, что поклонники «семерки» не отказываются от своих убеждений. Значит, самостоятельный ремонт и тюнинг всё еще актуальны. И еще неизвестно, что прослужит дольше: новомодные автомобили, нафаршированные электроникой, или карбюраторная «классика» с грамотным обслуживанием.
