Самостоятельная замена датчика положения дроссельной заслонки на ваз

Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099

Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.

Устройство и принцип действия

Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.

Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.

Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.

Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.

На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.

Возможные неисправности

Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.

Итак, почему ДТОЖ не работает:

1. Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
2. Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
3. Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).

Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?

Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:

1. Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
2. У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
3. Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
4. Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.

Артикул: 36.3855еще, артикулы доп.: 2112-1148200скрыть

Код для заказа: 109179

Есть в наличии

Доступно для заказа – >10 шт.Данные обновлены: 16.03.2021 в 15:30

Код для заказа 109179 Артикулы 36.3855, 2112-1148200 Производитель Калужский завод электронных изделий Каталожная группа: ..Система питания двигателяДвигатель Ширина, м: 0.04 Высота, м: 0.02 Длина, м: 0.06 Вес, кг: 0.02

Описание

Артикул – 36.3855Название – Бесконтактный датчик положения дроссельной заслонки

Применяемость – Автомобили ВАЗ, оснащенные электронной системой впрыска топлива.

Производитель- ОАО “Автоэлектроника”

Отзывы о товаре

dce274d0f02fb7837a37c7e3484fe8f6

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Товар успешно добавлен в корзину

!

Способы очистки

Всего способов чистки дроссельной заслонки для автомобиля ВАЗ 2114 существует два:

• Поверхностная;
• Глубокая.

Каждый из них заслуживает отдельного рассмотрения.

Поверхностная очистка

Самый легкий способ, который не требует практически никаких знаний в области ремонта и разборки автомобилей. Разбирать саму заслонку не придется, потому этому варианту отдают предпочтение практически все новички, которые только начинают познавать прелести самостоятельного ремонта.

Увы, такой способ не дает желаемого эффекта, поскольку чистка заключается в удалении загрязнений с поверхностей. Рекомендуем вам вооружиться всемогущим средством WD40. Если его нет, альтернативой служит обычный бензин, спирт или очиститель для карбюраторов. Плюс вам потребуются сухие тряпки и щетка.

Процедура поверхностной чистки дроссельной заслонки выглядит следующим образом:

• Снимите с дроссельной заслонки гофру;
• Обработайте внутренние поверхности при помощи выбранного чистящего средства. Лучше WD40;
• Пройдитесь по узлу щеткой. Только металлические не используйте;
• Сотрите скопленную грязь сухой ветошью;
• Проведите аналогичные мероприятия с обратной стороны заслонки;
• Поставьте все снятые элементы на место.

Скажем сразу, эффективным такой способ не назовешь. Не зря же он называется поверхностным. Это говорит нам о том, что все внутренние составляющие агрегата все равно останутся грязными. Потому симптомы вряд ли исчезнут.

Глубокая промывка

В большинстве случаев устранить проблему без глубокой чистки у вас не получится. Плюс все равно рекомендуется проверить датчик положения дроссельной заслонки на ВАЗ 2114, поскольку причина нарушения пропорций топливовоздушной смеси может заключаться и в нем.

Из набора материалов и инструментов вам потребуются:

• Всемогущее средство WD40;
• Крестовая отвертка;
• Сухие тряпки;
• Прокладка дроссельной заслонки (на двигатель объемом 1,5 литра);
• Уплотнительное кольцо ресивера (на двигатель объемом 1,6 литра);
• Накидные ключи;
• Два болта М13;
• Ушные ватные палочки.

Достаточно недорогой по стоимости набор, каждый предмет из которого вам пригодится. Потому лучше сразу соберите все необходимое и приступайте к работе.

1. Снимите весь дроссельный узел. Для этого демонтируется гофра с фильтра, отключается патрубок с антифризом (здесь вам потребуются болты М13, чтобы закрыть патрубки). Сливать антифриз вовсе не требуется, как рекомендуют многие. Просто постарайтесь максимально быстро отсоединить патрубки, и заткнуть отверстия болтами.
2. Теперь снимается патрубок адсорбера.
3. Вы проделали наиболее сложный этап, потому дальше будет проще. Демонтируйте крепежи узла, отключите трос от педали газа. Это позволит вам извлечь дроссельную заслонку.
4. Сняв агрегат, разберите его на части. Первыми идут два датчика — ДПДЗ и РХХ. Их нужно тщательно очистить, используя указанные в предыдущем разделе средства. Если нет WD40, воспользуйтесь альтернативными решениями.
5. Промойте заслонку тщательнейшим образом со всех сторон, сделайте продувку отверстий, что позволит всем внутренним узлам высохнуть как следует.
6. Теперь вам остается только собрать узел в обратной последовательности. Делать это не сложно, если с разборкой проблем не возникло.
7. Не забудьте про прокладки или кольца. Очищать их от загрязнений не имеет смысла, потому сразу меняйте старые на новые. Не перепутайте, какой элемент для двигателя ВАЗ 2114 какого объема подходит. Многие умудряются поставить кольцо туда, где должна быть прокладка, или наоборот.

https://youtube.com/watch?v=Py0MJ4eRlXw

Симптомы неисправности датчика

Основные признаки, по которым можно выявить проблемы в работе контроллера ДПДЗ:

1. В работе силового агрегата на холостом ходу возникают сложности. Обороты нестабильные, могут резко увеличиваться или падать, водитель при этом не жмет на педаль газа.
2. Силовой агрегат может заглохнуть, когда водитель переключает передачу из одного режима в другой. Произвольная остановка мотора возможна как при езде на нейтральной скорости, так и при стоянке, к примеру, на светофоре или в пробке.
3. Расход бензина существенно возрастает. Иногда рост потребления горючего незаметен для автовладельца. Тогда определить перерасход можно только путем замера.
4. Фиксируется нестабильность в оборотах холостого хода. Причем это не зависит от режима функционирования силового агрегата.
5. Мощность мотора машины значительно падает. Ее снижение обычно точно можно заметить при движении на подъеме, когда включена повышенная передача. Переключившись на более низкую скорость, можно избежать падения «тяги».
6. Если автомобиль разгоняется или двигается на невысокой скорости, могут ощущаться рывки при нажатии на газ.
7. Двигатель глохнет, как только водитель отпускает педаль газа.
8. Из впускного коллекторного устройства начинают раздаваться звуки хлопков. Они появляются периодически, иногда их можно услышать при нажатии на газ.
9. На панели приборов появляется световой индикатор Check Engine. Он может гореть постоянно либо загораться периодически.

Иван Васильевич подробно на практике рассказал о симптомах неисправностей ДПДЗ.

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

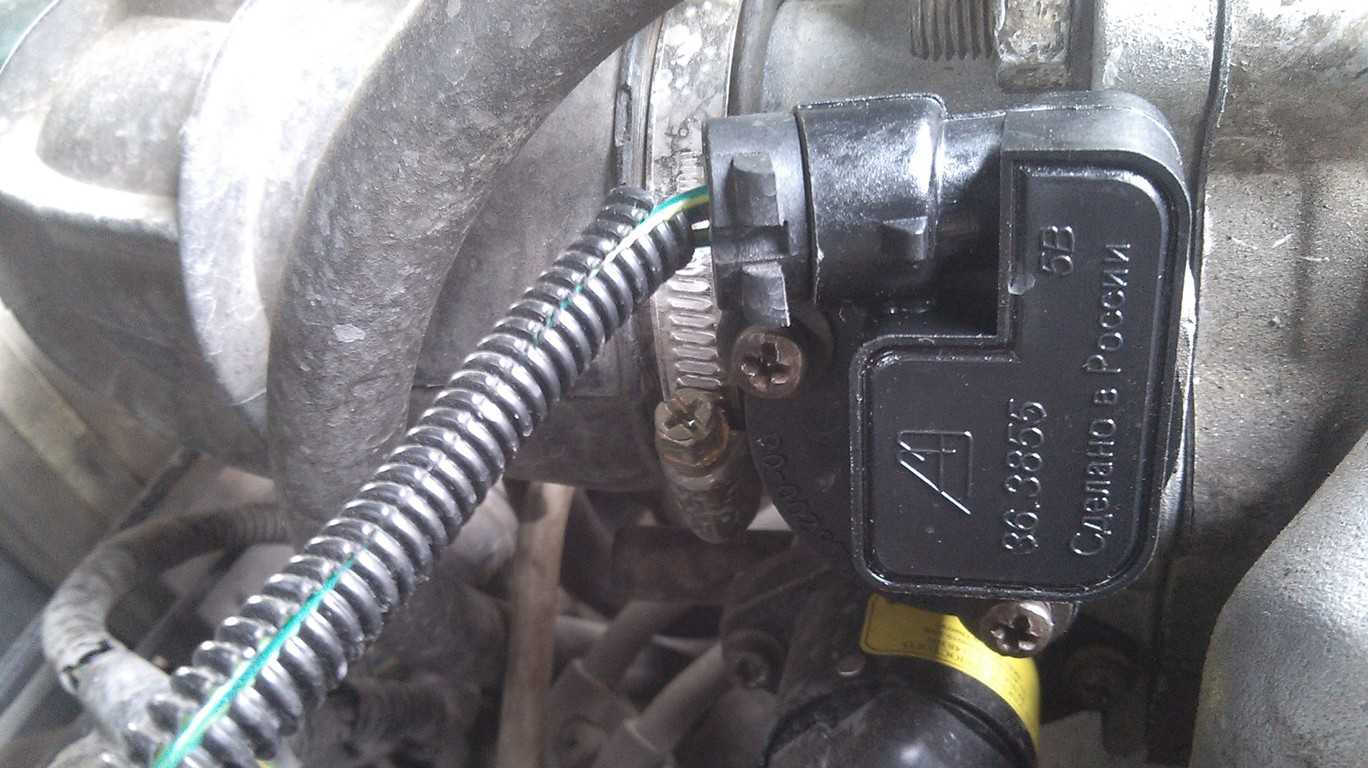

Расположение контроллера на дросселе

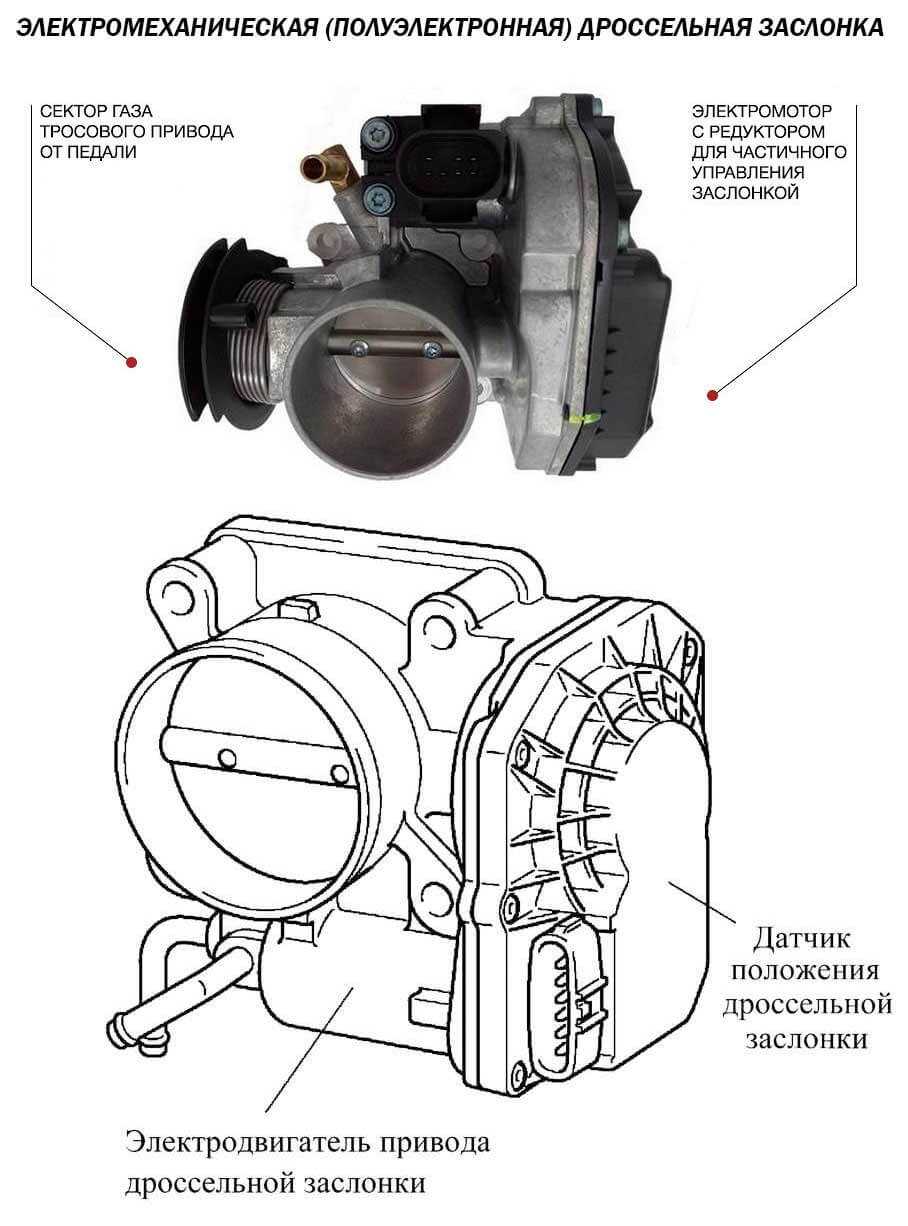

Конструкция устройства

Конструктивно устройство включает в себя следующее:

1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
3. Резистивное устройство, выполненное из керамики.
4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
5. Цанговый зажим, оснащается шлицем.
6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

1. Напряжение для питания устройства подается на два вывода — 1 и 2.
2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
5. Величина открытия заслонки узла составляет более 90 градусов.
6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

КАК МОЖНО ПОЧИСТИТЬ ЭТОТ УЗЕЛ

Чтобы была проведена чистка дроссельной заслонки ВАЗ 2114, её необходимо снять. Это сделать совсем нетрудно, необходимо приготовить набор отвёрток, ключ торцовый на «13», чистящее средство для карбюраторов, и можно приступать к работе.

СНЯТИЕ ДРОССЕЛЬНОЙ ЗАСЛОНКИ

1. Снимают декоративную пластмассовую накладку мотора;
2. Далее снимается шланг принудительной вентиляции. Наличие в нём следов масла, служит косвенным подтверждением необходимости чистки;
3. Открывают крышку на расширительном бачке и освобождают хомуты на шлангах, обеспечивающих подогрев этого узла;
4. Снимают эти шланги и закрывают их заглушками от вытекания охлаждающей жидкости;
5. Отсоединяется шланг вентиляции топливного бака и трос привода заслонки;
6. Выворачивают два винта, которые крепят заслонку, и снимают её.

Теперь становится возможным чистка и промывка этого узла. Надеемся, что зачем чистить дроссельную заслонку уже понятно, поговорим о том, чем чистить, как очистить.

О СРЕДСТВАХ ДЛЯ ЧИСТКИ

Чтобы выполнить эту операцию, предварительно необходимо приобрести в торговых сетях средство для чистки дроссельной заслонки. Сегодня выбор таких средств на полках магазинов довольно широк. Вам могут предложить на выбор такие средства, как MEDIC, BD 40, CTEPUP, FluxOff и другие.

Средство для чистки ДЗ

Рекомендовать что-то конкретное нет смысла. Сколько химических средств имеется в продаже, столько и положительных отзывов о них. В таком случае стоит прислушаться к мнению тех водителей, кто уже проводил подобную работу на своей машине, можно поискать отзывы в интернете и других источниках о той или иной марке чистящего средства. Средство для чистки должно быть упаковано в аэрозольной упаковке с трубочкой для возможности доступа к удалённым каналам.

КАК ЧИСТИТСЯ ДРОССЕЛЬНАЯ ЗАСЛОНКА

Этот узел представляет собой не очень сложную конструкцию, поэтому прочистка дроссельной заслонки возможна в гараже и под силу любому водителю. Применяют такие способы чистки, когда она может быть поверхностной и полной. Давайте по порядку их и рассмотрим.

Поверхностный способ обладает не очень высокой эффективностью и проводится примерно один раз на 2-3 тыс. км пробега. Для его выполнения необходимо иметь любое химическое средство, ветошь и мягкую кисточку. Средством покрывают доступную поверхность заслонки. Дают отстояться ей примерно 15 минут, а после этого кисточкой и ветошью тщательно всё протирают. Когда всё просохнет, можно продолжить дальнейшую эксплуатацию машины;
Для полной прочистки необходимо чтобы была новая прокладка дроссельной заслонки и уплотнительное кольцо. При проведении подобных операций их желательно заменять. Стоимость их невысокая, а ответственность за качество подаваемого воздуха огромная. Следует отметить тот факт, что они имеют конструктивные отличия, поэтому необходимо знать, какую запасную часть следует приобрести. На снятую заслонку несколько раз набрызгивают чистящее средство. Количество раз может колебаться от 3 до 5, а иногда и больше. Это зависит от степени загрязнённости и типа химического средства

Для этого может потребоваться 30-40 минут вашего времени.Особое внимание уделяют всем калиброванным каналам. Чаще всего они бывают покрыты нагаром

Канавки дроссельной заслонки продувают сжатым воздухом от компрессора или используют шинный насос с насадкой. Если у вас получилось промыть дроссельную заслонку, то проделайте подобную процедуру и с регулятором холостого хода.

Заслонка сверкает в лучах гаражной лампы, это значит, что её можно возвращать на своё штатное место. Операции по установке проводятся в обратном порядке к её снятию. По окончании установки должна быть обязательная проверка работоспособности очищенного узла.

При правильной сборке этого узла, проводить какие-либо регулировочные работы не нужно. Электронный блок управления и регулятор холостого хода сами выполнят эту работу.

Особенности функционирования других узлов «Солекс»

Для перекрытия подачи бензина в первую камеру (точнее сказать – в ее переходное приспособление) и в устройство ХХ используется клапан, который носит название электромагнитного. Его стандартное состояние (тогда, когда не подается напряжение) – закрытое. Открытие данного элемента возможно в двух случаях: при оборотах коленвала менее 1900 в минуту; при нажатии на газ. При отключении зажигания, а также тогда, когда машина набирает обороты выше 2100, электромагнитный клапан возвращается в свое обычное (закрытое) состояние.

Большое значение для адекватной работы карбюратора «восьмерки» имеет ускорительный насос диафрагменной конструкции, оснащенный приводом механического вида. Он имеет в своей конструкции два клапана. Один из них находится в распылителе. Под нагрузкой нагнетаемого горючего он открывается, а когда бензин больше не подается, клапан под давлением своей собственной массы закрывается. Благодаря этому клапану отсутствует подсос воздуха, кроме того, бензин не уходит из каналов.

Другой клапан (обратный) размещается непосредственно в канале, который соединяет полость насоса и поплавковое устройство. Если водитель отпускает газ, происходит наполнение камеры горючим, и обратный клапан открывается. Его же закрытие происходит в тот момент, когда топливо начинает нагнетаться.

Кулачок, являющийся частью рассматриваемого нами насоса, при открытии дроссельной заслонки давит на рычаг. Данный рычаг соединяется диафрагмой. За счет этого порция горючего подается в карбюраторные камеры, что позволяет при разгоне транспортного средства качественно обогащать горючую смесь.

При существенном открытии дроссельных заслонок начинает действовать еще один важный механизм – экономайзер. Суть его работы такова: через клапан (он имеет шариковую конструкцию) бензин отбирается из поплавкового устройства. Клапан держится в закрытом состоянии, пока разрежение удерживает диафрагму в коллекторе. При открытии заслонок отмечается снижение разрежения. Важным является то, что горючее для обогащения устремляется в эмульсионный отсек через экономайзер, обходя стороной главный жиклер.

Коротко опишем еще несколько систем интересующего нас карбюратора:

• Впускной коллектор (ВК). Данный механизм посредством стойких к термическому воздействию прокладок и шпилек присоединяется к мотору. Изготовлен коллектор из сплава на основе алюминия методом литья. Задача ВК состоит в том, чтобы передать в цилиндры двигателя автомобиля горючую смесь, сформированную в карбюраторе.
• Эконостат. Механизм необходим для дополнительной подачи бензина во вторую камеру из поплавкового устройства (топливо подается через запутанную систему трубок и жиклеры эконостата). Включается эконостат тогда, когда требуется дополнительно обогатить горючую смесь (например, при езде на максимальной мощности).
• Экономайзер холостого хода (принудительного). Данное устройство включает в свою конструкцию запорный электромагнитный клапан, датчик-винт, блок управления.

Замена

На самом деле поменять этот датчик до безумия просто. Так что не спешите отправлять машину на станцию технического обслуживания. Все можно сделать своими руками, качество от этого не пострадает.

Для демонтажа датчика положения дросселя сначала его нужно отыскать.
Как мы уже отмечали, располагается искомый агрегат сбоку дроссельного патрубка на оси дроссельной заслонки.
Отыскав элемент, возьмите в руки фигурную отвертку.
С помощью этого нехитрого инструмента открутите пару болтов, которые удерживают устройство.
Обратите особое внимание на прокладку, которая имеется в наличии под старым регулятором. Использовать ее повторно не рекомендуем, лучше сразу купить новую

Зачастую прокладка идет уже в комплекте с самим датчиком дросселя.
Сняв старый датчик, можете немного зачистить место его установки, если там имеются загрязнения.
Далее ставится новый датчик вместе с новенькой прокладкой из поролона и затягиваются болты.
Старайтесь максимально до упора затянуть крепежные элементы, иначе в противном случае новый датчик дроссельной заслонки быстро потеряет свою эффективность. Придется заново проводить работы.
Никаких настроек выполнять после замены не нужно.
Нулевая отметка на контроллере позволит определить, что дроссель полностью закрыт.

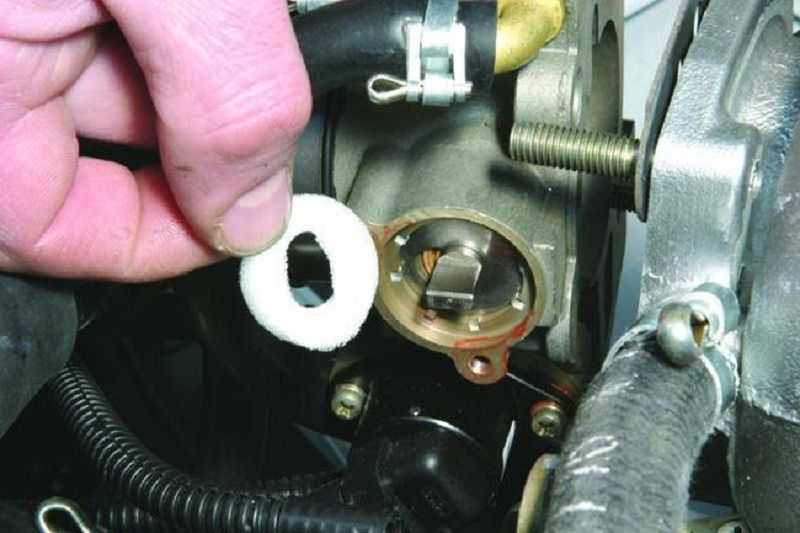

Поролоновая прокладка

Что выбрать?

При замене у многих уже более или менее опытных автовладельцев возникает вопрос, какой регулятор лучше установить. Ведь существует два типа.

Тип датчика

Особенности

Такие датчики обычно устанавливаются заводом-изготовителем. Ресурс такого датчика положения заслонки дросселя составляет по заявлениям около 55 тысяч километров, но на практике приходится менять чаще

Работа такого устройства основана на магнитно-резистивном явлении, применяется элемент Холла. По стоимости он заметно выше первого варианта, однако менять его вряд ли придется. Ресурс огромный, надежность высокая

В погоне за экономией многие забывают про важность качества. А ведь именно оно должно стоять на первом месте при выборе запчастей при ремонте автомобиля

ДПДЗ — важное, но легкое в замене устройство. На операцию по ремонту у вас уйдет не более часа даже при условии, что вы только начинаете постигать прелести самостоятельной починки автомобиля

Но ни в коем случае не затягивайте с ремонтом датчика, иначе это может негативно сказаться на работе двигателя, его ресурсе и стоимости топлива, которое вы будете перерасходовать из-за некорректных данных от датчика на ЭБУ.
