Как заменить замок зажигания в ваз 2108

Распиновка замка зажигания ВАЗ

Но если соединение проводов вместе не привело к срабатыванию стартера (или он включился не с первого раза) — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи. Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле (перед этим авто ставим на нейтраль и задействуем ручник). При замыкании стартер должен начать бодро крутить. Если это произошло — снимайте и меняйте втягивающее реле. Если же стартер при замыкании крутит «вяло», придется его снимать и проверять состояние щеток.

Замок зажигания предназначен не только для запуска двигателя — он выполняет сразу несколько функций:

подает напряжение в бортовую сеть автомобиля, замыкая цепи системы зажигания, освещения, звуковой сигнализации, дополнительных устройств и приборов;
по команде водителя включает стартер для запуска силовой установки и выключает его;
отключает питание бортовой цепи, сохраняя заряд аккумуляторной батареи;
защищает автомобиль от угона путем фиксации рулевого вала.

Как заменить замок зажигания, проверить контактную группу и заменить её на ВАЗ 2108-ВАЗ 21099?

Замена замка зажигания:

Снятие:

1) В начале с «АКБ – это аккумуляторная батарея», отверните гайку которая удерживает клему «-» на АКБ и после чего скиньте клему. (Как скинуть с АКБ минусовую клему, см. в статье про «Замену аккумулятора на ВАЗ », в «первом» пункте)

2) Затем снимите кожух рулевой колонки и оба под-рулевых переключателя. (Как снять кожух и оба переключателя см. в статье: «Замена под-рулевых переключателей »)

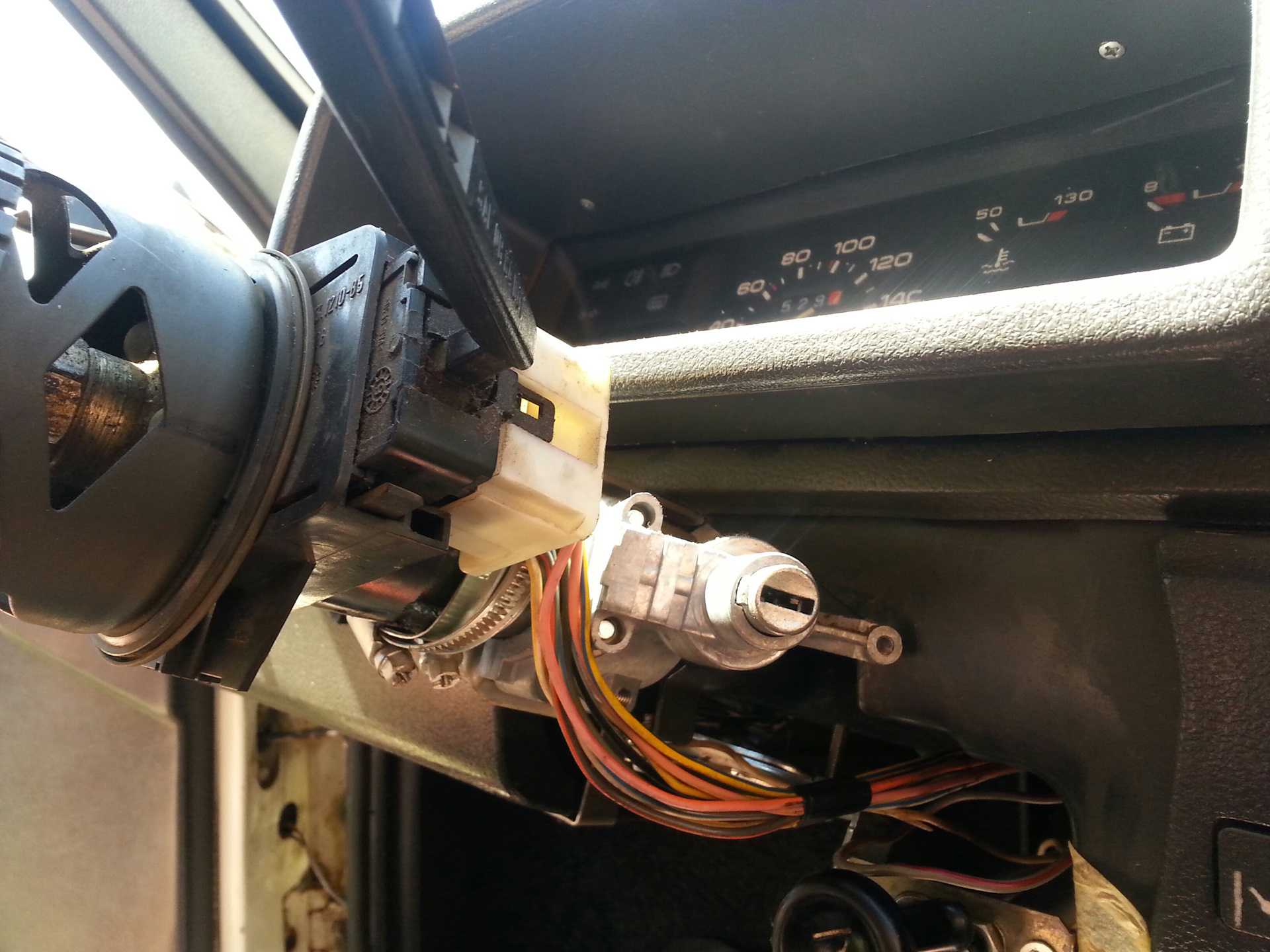

Далее операция для наглядности будет показана при снятом руле, но всё же снять замок зажигания можно и не снимая руля.

3) Следом вставьте если замок позволяет, то в таком случае вставьте в него ключ зажигания и поставьте в положение «0».

Примечание!

Ключ нужно устанавливать в такое положение лишь для того, чтобы отключить противоугонное устройство!

4) Теперь выверните четыре болта, которые крепят замок зажигания. В том случае если эти болты у вас стоят болты со срезанной головкой, тогда сбейте их при помощи молотка и зубила. (Обязательно прочтите пункт « »)

Примечание!

Если не получится то в таком случае попробуйте высверлить все четыре болта, но только делайте это аккуратно не повредив ничего!

5) После того как болты будут ослаблены, извлеките их при помощи пассатижей из отверстия.

7) Теперь разъедините колодку проводов с электрическим разъёмом.

И в завершение подлезьте под приборную панель, и уже там отсоедините разъём идущий от замка зажигания к реле.

Установка:

Установка нового замка производится в обратном порядке снятию.

Проверка контактов колодки проводов:

1) В начале снимите замок с автомобиля, воспользовавшись для этого приведённым текстом выше.

Примечание!

Прибор должен будет чётко показывать «0», при ином стечение обстоятельств замените контактную группу!

Замена контактной группы:

1) Для начала на снятом замке зажигания при помощи отвёртки отверните винт, который крепит крышку замка зажигания.

2) Затем отвёрткой отожмите две пластмассовые защёлки крепящие крышку замка.

3) После чего снимите крышку.

4) И в завершение, с замка зажигания снимите контактную группу.

Примечание!

Установка контактной группы, осуществляется в обратной последовательности!

Важно!

Не на всех автомобилях семейства «Самара» замок зажигания крепится к рулевой колонки четырьмя болтами, на некоторых автомобилях он крепится лишь при помощи двух болтов а сверху он закреплён при помощи крючка который указан красной стрелкой!

Замок зажигания в автомобилях семейства ВАЗ время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками.

Замок зажигания предназначен не только для запуска двигателя — он выполняет сразу несколько функций:

подает напряжение в бортовую сеть автомобиля, замыкая цепи системы зажигания, освещения, звуковой сигнализации, дополнительных устройств и приборов;
по команде водителя включает стартер для запуска силовой установки и выключает его;
отключает питание бортовой цепи, сохраняя заряд аккумуляторной батареи;
защищает автомобиль от угона путем фиксации рулевого вала.

Тестирование блокировки руля

Если не проверить в работе блокировку руля, вы можете столкнуться с определенными проблемами в будущем. Потому не пожалейте время на данное мероприятие. Заключается оно в том, чтобы вытащить ключ из замка зажигания, и повернуть руль на небольшой угол.

Если блокировка отсутствует, необходимо будет немного подрегулировать положение замка. Убедитесь, что он входит в паз, расположенный на рулевой валу.
Если блокировка работает эффективно, вам останется до упора закрутить четыре установленных отрывных болта. Крутите до того момента, когда головки сломаются.

Когда установка замка будет завершена, проверка пройдена, не забудьте подключить устройство к питанию, и завести двигатель.
Если он завелся, все зависящие от замка зажигания системы работают, можно полноценно приступать к обратной сборке. Следуйте инструкции, обратной демонтажу кожуха, подрулевых переключателей. Не лишним будет попутно проверить состояние тех или иных узлов. Вполне возможно, кто-то из них также нуждается в замене или небольшой профилактике.

Добро пожаловать!
Замок зажигания ломается довольно таки редко, но всё же это бывает. После поломки замка его конечно же необходимо заменить на новый, но как это сделать спросите вы? Некоторые люди ответ на этот вопрос всё таки знают, а некоторые нет. Для незнающих людей как раз мы и подготовили эту статью, в которой будет описываться детально ход замены замка зажигания. А в конце этой статьи вы найдёте видео ролик, в котором будет подробно описываться ход замены этого замка.

Примечание!
Для замены замка зажигания, понадобятся следующие инструменты: Во-первых нужны будут отвертки, а так же пригодится сверло, небольшой молоток, пассатижи и обязательно нужно будет запастись зубилом!

Замена замка зажигания
Проверка контактов колодки проводов
Замена контактной группы
Важно!
Дополнительный видео материал

Когда нужно менять замок зажигания и контактную группу?
Он подлежит замене при его поломки, а так же при потере ключа, и ещё в том случае если личинка в замке перестала поворачиваться и застопорилась на одном месте. Контактная группа подлежит замене при её деформации, и ещё в том случае если после поворота ключа в замке, двигатель у автомобиля перестал заводится.

Примечание!
Прежде чем сразу говорить то что во всём виновата контактная группа замка, сперва проверьте контакты её колодок проводов на работоспособность. (Как проверить контакты контактной группы, смотрите ниже в рубрике: «Проверка контактов колодки проводов»)

Замена самой личинки замка либо контактной группы

Замена личинок замка ваз 2109 требует наличия инструментов:

Новой личинки в комплекте с ключами
Тонкой часовой отвертки
Крестообразной отвертки
Тонкого сверла
Зубила
Молотка
Пассатижей

Не обязательно при любой поломке выполнять замену замка целиком, если причина неисправности кроется в сменных деталях, тогда выполняется частичный ремонт замка и замена личинок замков на ваз 2109 имеет смысл, когда ключ перестает свободно вращаться в замочной скважине. Еще вариант частичного ремонта – выполнение замены контактной группы, для этого достаточно минимума инструмента и немного разбираться в устройстве. Разобраться в устройстве поможет наша инструкция:

Ничто и никто не запрещает вам менять каждый раз замок целиком, и даже ездить на СТО, если вас устраивает цена

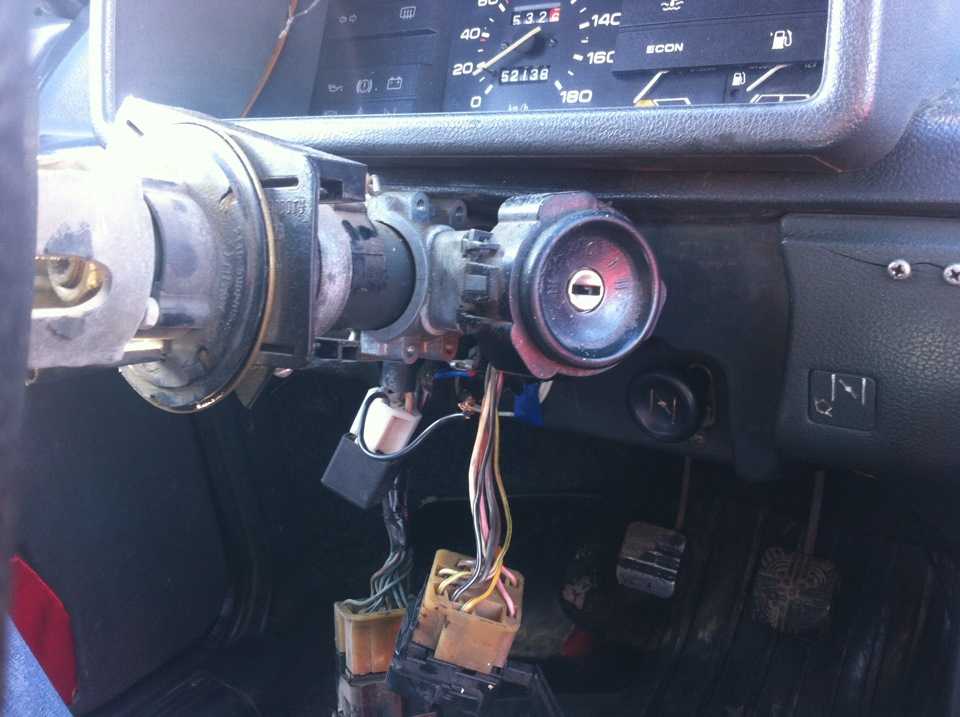

После снятия кожуха открывается доступ к замку выключателя
Личинка замка в принципе уже можно доставать на этом этапе
Поэтому вытаскиваем боковой штифт, который удерживает ее в замке
Это легко выполнить тонкой отверткой (часовой) при этом постукивая по ней небольшим молоточком
Если таким образом штифт не вытаскивается, тогда попробуйте высверлить личинку аккуратно, при помощи тонкого сверла
Если вам удобнее вынуть сначала, вынуть замок зажигания, прежде чем приступить к замене личинки, для этого необходимо отвернуть болты, крепящие выключатель зажигания к рулевой колонке

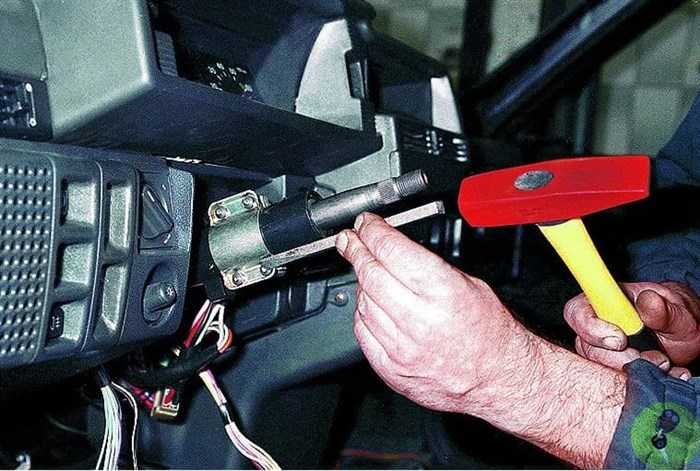

Это необходимо делать, используя молоток и зубило, так как эти болты имеют срезанные головки
Зубилом их надо слегка ослабить, а затем выкручивать пассатижами, как на фото внизу

Ослабляем болты, крепящие замок к рулевой колонке

Теперь снимаем скобу и сам замок с колонки, отключаем обязательно его электрический разъем
Выкручиваем саморез, крепящий реле зажигания, и достаем его из-под панели
Отсоединяем разъем
Разъединяем «массовый» провод
Используя крестообразную отвертку, выкручиваем саморез
Затем отжимаем защелку, и снимаем крышку, затем контактную группу
Итак, мы вынули выключатель
Вынимаем личинку своими руками и замка зажигания, как уже описывалось выше
Производим ее замену
Проверяем работу замка с установленной новой личинкой, для этого поворачиваем ключ зажигания
Не забываем после установки, проверить правильную работу блокировочного механизма, нашего рулевого вала
Когда механизм не срабатывает, при полном обороте рулевой баранки, надо отрегулировать расположение замка на рулевой колонке
Только после завершения регулировки расположения и проверки работоспособности нашего механизма блокировки, можно затягивать болты, пока полностью не оторвутся головки, воспользуйтесь для этой цели накидным ключом «10»

Меняем контактную группу

Схема замка в разобранном виде

С точки зрения стоимости замена одной контактной группы получается наименее затратной:

Все наши действия повторяются в принципе, как в выше описанном случае со снятием замка, придется снимать кожух и так далее
Чтобы избежать распространенной неприятности, связанной с перепутыванием контактов, рекомендуется перед отключением пронумеровать (или как-то по-другому, их отметить)
Такая мера сбережет ваши нервы и время
Некоторые модели замков имеют в своей контактной группе стопорное колечко, и тут нам пригодится шило, чтобы его вынуть
Важно потом не забыть вставить его на место
Затем все собирается назад и прикручивается к рулевой колонке

На этом все, осталось завершить просмотр видео и спокойно менять любую деталь замка.

Замок зажигания ваз 2109 неисправности.

Самой распространенной проблемой замка зажигая является его отработка и заклинивание. При таких признаках нужно незамедлительно менять замок зажигания целиком, т.к. в случае заклинивания вы можете элементарно спалить стартер и тогда ремонт у вас станет в цену стоимости стартера. Еще одной из распространенных проблем бывает выход из строя контактной группы. В таком случае у вас выходит из строя сразу несколько приборов. Например, у меня сразу перестали работать ближний свет фар, печка, прикуриватель, отопитель заднего стекла. Заменив контактную группу на новую сразу все заработало.

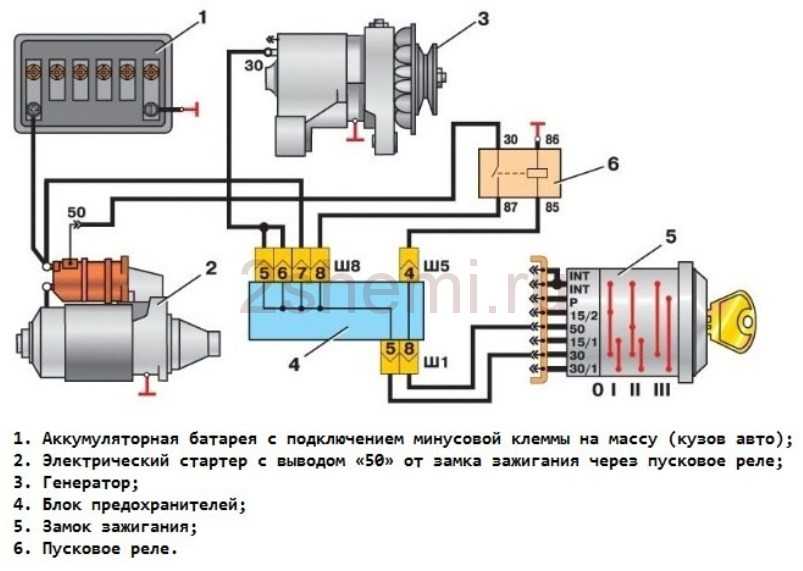

Замок зажигания во время работы подает ток от аккумулятора к тяговому реле стартера. Это важная часть, без которой машина не будет выполнять свое предназначение. Кроме контроля питания, замок зажигания предупреждает разрядку аккумулятора в спокойном состоянии. Пуск двигателя происходит из стартера от поворота ключа.

В целом схема замка для зажигания ВАЗ-2109 представлена механической и электрической частями. Механика регулирует блокировку передних колес, если ключ не вставлен в замок, то они заблокированы. Электрическая часть – подача напряжения, зависящая от положения ключа, на требуемые участки электрической цепи. Расположен он в приборной панели в цепи подключения проводов. В старых моделях применялась низкая панель, в более новых – высокая панель.

Характерные неисправности

Так как на ВАЗ 2109 замок зажигания выполняет две функции, то и характер неисправностей можно разделить на механические и электрические, хотя и чаще всего ломается замок в режыме стартера
:

К механической неисправности относится заклинивание сердцевины, в каком-либо положении: физически невозможно провернуть ключ. В этом случае можно ввести внутрь немного силиконовой смазки. Если это не помогает, то придется снять замок зажигания и поменять на новый.
Электрические неисправности могут возникнуть при определенном положении ключа, когда нарушена целостность электросети в коммутаторе. Если контакта нет, не будут работать все компоненты системы. Если контакт есть, но замыкание происходит не там, где нужно, это чревато коротким замыканием и перегревом ЗЗ. Он может оплавиться, появится специфический запах (автор видео — MAQS MAC).

Демонтаж неисправного замка

На практике замена замка зажигания на ВАЗ 2114 будет невозможной до тех пор, пока вы не избавитесь от старого. Сделать это не сложно, но придется уделить некоторое время своему автомобилю.

Когда вы открыли себе доступ к замку зажигания, точнее к его корпусу, вы заметите, что замок крепится на рулевой колонке с помощью четырех болтов. Проблема в том, что у них нет головок.
Это явление представляет собой часть «уникальной» заводской противоугонной системы в исполнении компании АвтоВАЗ. На деле подобная система несколько усложняет запуск мотора преступниками, у которых ключа нет. Так что сильно не ругайте их.
Зубилом и молотком эти болты ослабляются, а их снятие выполняется при помощи пассатижей.
Далее снимает скобу с колонки;
Обязательно отключите колодку питания. Вообще схема подключения проводов на замок зажигания ВАЗ 2114 простая, если вы купите замок в сборе. Не придется ничего паять и разбираться, какой провод куда ведет. Все собрано в колодку, потому ее останется только вставить в соответствующий разъем. И все.
Отключив колодку питания, вы теперь можете наконец-то избавиться от вышедшего из строя выключателя зажигания.

Распиновка замка зажигания ВАЗ-2101 — ВАЗ-2107

Замок зажигания у этих автомобилей находится слева от рулевой колонки. Он закреплен прямо на ней при помощи двух фиксирующих болтов. Весь механизм устройства, кроме верхней части, в которой находится замочная скважина, скрыт пластиковым кожухом.

На видимой части корпуса замка зажигания в определенном порядке нанесены специальные метки, позволяющие неопытным водителям ориентироваться в режиме включения замка, когда ключ находится в скважине:

«» – метка, указывающая на то, что все системы, устройства и приборы, включающиеся при помощи замка, выключены (к таковым не относятся прикуриватель, плафон освещения салона, стоп-сигнал, в некоторых случаях магнитола);
«I» – метка, информирующая о том, что бортовая сеть автомобиля запитана от аккумуляторной батареи. В этом положении ключ фиксируется самостоятельно, а электричество подается в систему зажигания, на электродвигатели отопителя и омывателя ветрового стекла, контрольно-измерительные приборы, лампы фар и световой сигнализации;
«II» – метка запуска двигателя. Она указывает на то, что на пусковое устройство подано напряжение. Ключ в таком положении не фиксируется. Если его отпустить, он вернется в положение «I». Это сделано для того, чтобы не подвергать стартер лишним нагрузкам;
«III» – стояночная метка. Если в этом положении вынуть ключ из замка зажигания, рулевая колонка заблокируется фиксатором. Разблокировать ее можно лишь вставив ключ обратно и перевести его в положение «0» или «I».

Замок зажигания имеет пять контактов и, соответственно, пять выводов, которые отвечают за подачу напряжения на нужный узел. Все они для удобства пронумерованы. Каждому выводу соответствует провод определенного цвета:

«50» – вывод, отвечающий за подачу тока на стартер (красный или пурпурный провод);
«15» – вывод, через который подается напряжение в систему зажигания, на электрические двигатели отопителя, омывателя, приборную панель (двойной провод голубого цвета с черной полосой);
«30» и «30/1» – постоянный «плюс» (провода розового и коричневого цвета соответственно);

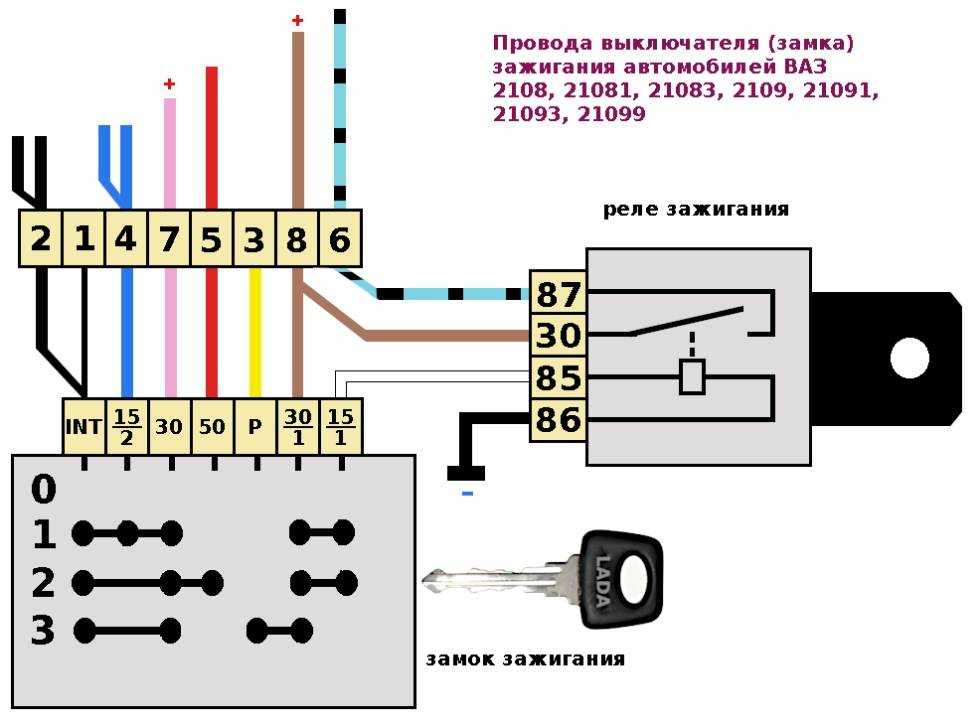

«INT» – наружное освещение и световая сигнализация (двойной черный провод). Распиновка замка ВАЗ-2108, ВАЗ-2109, ВАЗ-21099 Цоколёвка по старому типу

Распиновка замка ВАЗ-2113, ВАЗ-2114, ВАЗ-2115

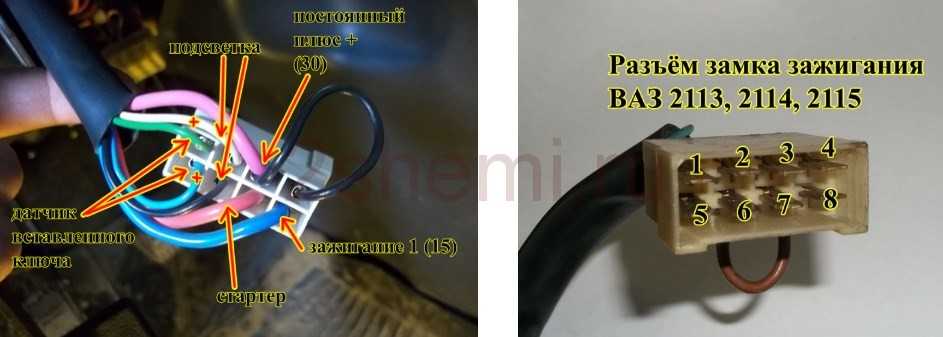

Распиновка замка зажигания ВАЗ-2113, 2114, 2115:

приходит +12В для микрика датчика вставленного ключа;
приходит масса при открытой водительской двери;
уходит +12В на стартер (контакт 50);
уходит +12В после включения зажигания (контакт 15);
уходит +12В при вставленном ключе на 5 контакт БСК;
приходит +12В для подсветки личинки замка;
приходит +12В от АКБ (контакт 30);
не используется.

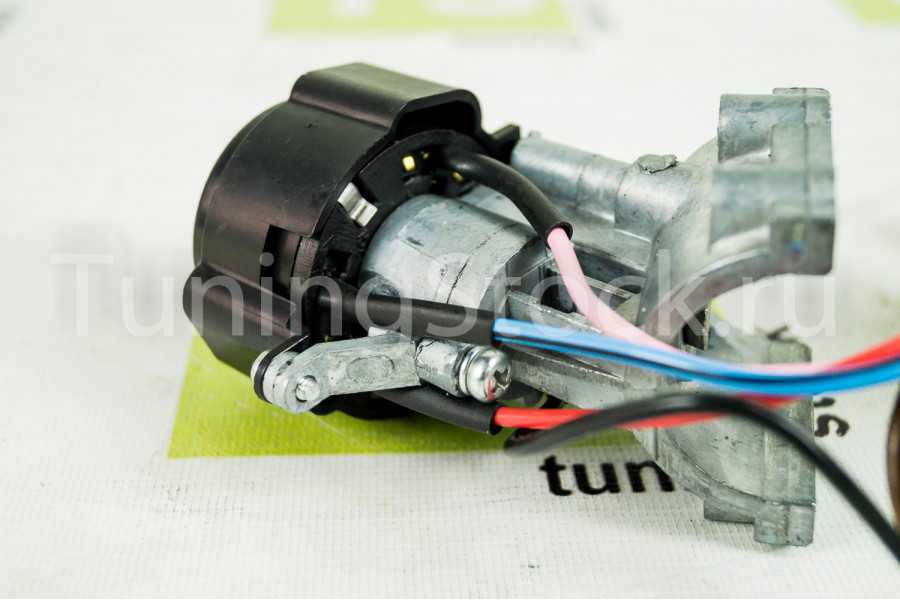

Строение замка зажигания авто

Запорный стержень
Корпус
Валик
Контактный диск
Контактная втулка
Колодка
Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания. В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

Отключить аккумуляторную батарею

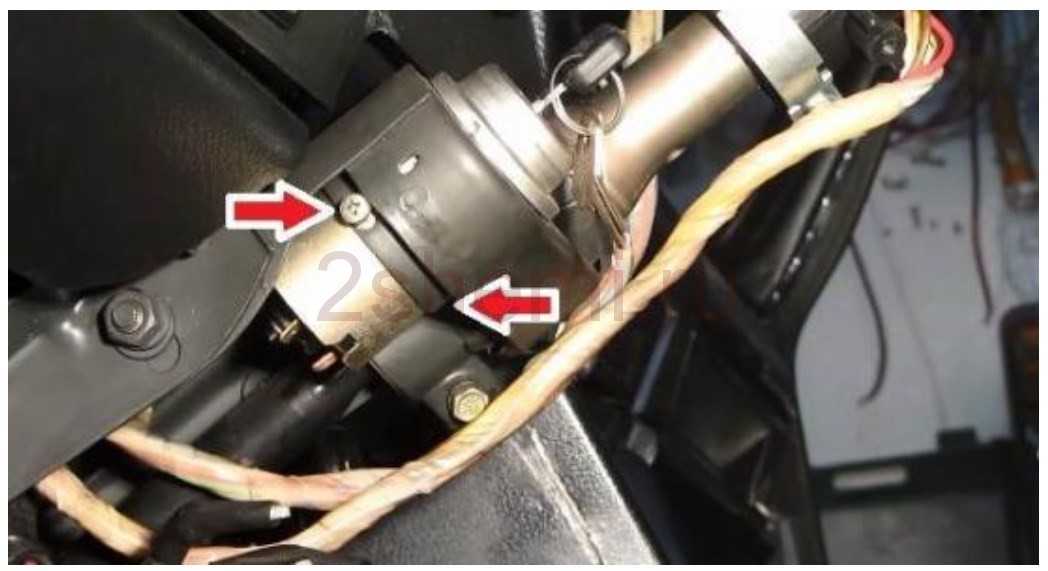

Снять пластмассовый кожух, предварительно открутив винты его крепления.
Затем откручиваем два винта крепления замка зажигания к кронштейну.
Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

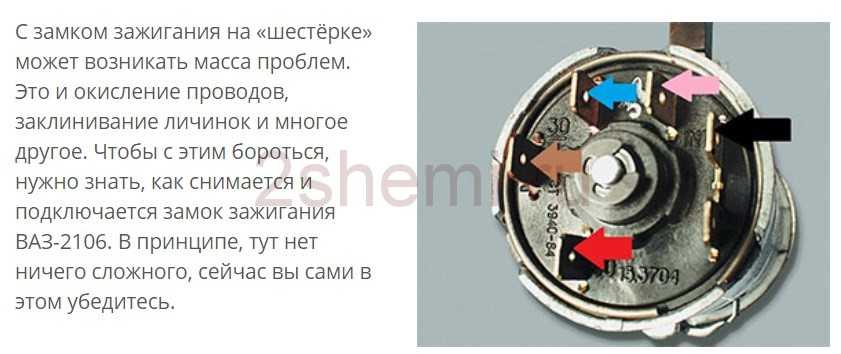

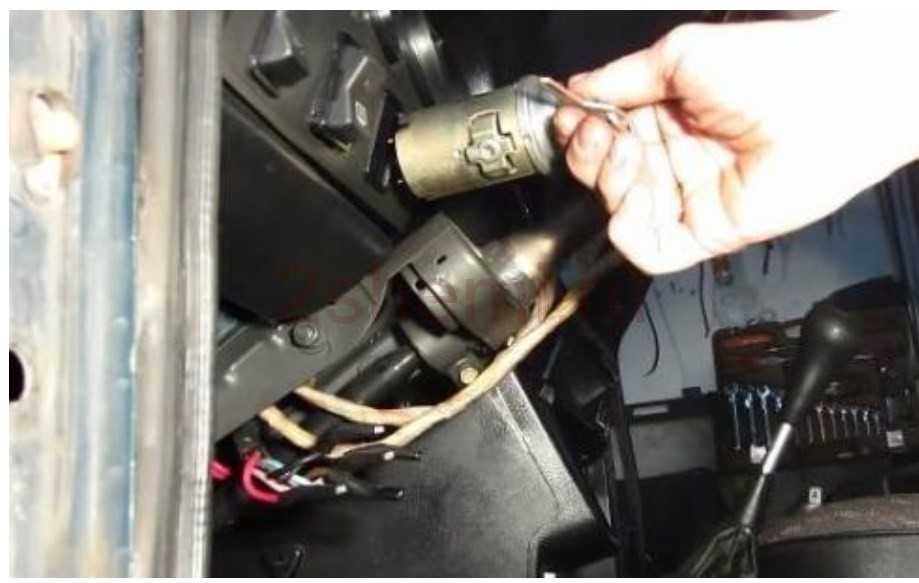

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.
