Замена замка зажигания Приора: инструкция для ремонта
Чтобы не задумываться о том, сколько стоит ремонт замка зажигания в сервисном центре, разберите самостоятельный процесс обновления. Если не заводится авто, проконсультируйтесь со специалистом. Мы расскажем об особенностях замка зажигания и процессе его самостоятельной замены.
Что из себя представляет устройство
Замок зажигания представляет собой особое устройство, которое подает постоянный ток на тяговое реле стартера. Такие импульсы идут от аккумулятора и активируются при включенном замке. Без правильной работы устройства автомобиль не будет полноценно функционировать.
Особенности конструкции
В комплектацию механизма входит две основных части. В цилиндр замка помещают ключ зажигания, который приводит авто в рабочий режим и активирует сам замок. Вторая деталь – контактная группа. Она замыкается при определенной последовательности, зависимо от положения ключа в цилиндре.
Почему система может сломаться
Потребность заменить замок может возникнуть при ряде следующих причин:
- износ отдельный деталей. Часто встречаются подгорания или процесс окисления приводов системы;
- неправильные контакты. Нарушение таких схем приводят к сгоранию, окислению и отсутствию рабочих способностей;
- износ цилиндра. Поломка проявляется сложностями при применении ключа;
- потеря ключа от авто. Банальная, но весомая причина для замены.
Решение вопроса о неисправности
Замок зажигания на Приору часто выходит из строя при неправильной эксплуатации. Первый шаг перед заменой устройства – отключение аккумуляторной батареи. Для этого снимают клемму. Также не забывайте снять рулевой кожух и отключить электрические разъемы.

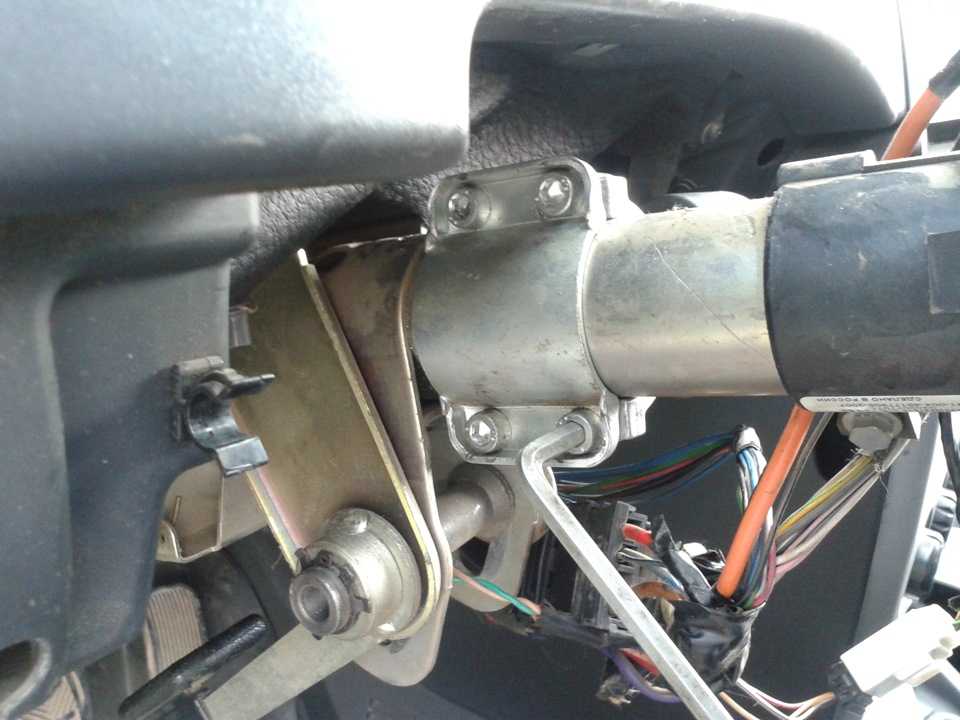

Замок зажигания Приора крепится на болтах на рейку руля. Открутить их отверткой или ключами не получится. Нужно применить молоток или зубило. В противном случае используют электрическую дрель, которая может выкрутить болты.
Замена замка зажигания на Приоре включает проверку напряжения каждого контакта. Этот процесс предотвращает нежелательные поломки с новым замком. Чтобы не перепутать подключение контактной группы, предварительно записывают их «природную» расстановку. Так упрощают работу с заменой и обеспечивают себя подсказкой при завершающем сборе механизма.
Если замена замка зажигания Лада Приора не происходит, то могут возникнуть проблемы с его комплектующими. Замена контактной группы предусматривает следующий процесс:
- Снимается кожух и вытаскивается замок.
- Записывается правильная последовательность соединения контактов для повторного подключения.
- По записанному принципу подключения распределяют новую контактную группу.
- Помещают замок в изначальное положение, закрывая руль снятым кожухом.
Замена с иммобилайзером
Иммобилайзер используется владельцами авто для блокировки движения. Это особое противоугонное средство, которое устанавливается рядом с замком. Замена замка зажигания с иммобилайзером должна происходить крайне аккуратно, чтобы не повредить обе системы.
Как снять замок зажигания на Приоре без повреждения защитного механизма? Владелец машины должен вытянуть замок без задевания иммобилайзера. Для этого стоит отодвинуть «ненужный механизм», уделив время исключительно замку. Далее ремонт осуществляется по стандартной схеме.
Краткие выводы
Замена замка зажигания потребуется в том случае, если он подвергся неправильной эксплуатации
При работе с деталью авто обращают внимание на наличие иммобилайзера и правильную расстановку контактов. Если учесть данные нюансы, то поменять замок зажигания на Приоре не составит трудностей
Чтобы наглядно изучить вопрос самостоятельного ремонта, просмотрите видео:
Сборка замка зажигания Приора после замены контактной группы
После замены контактной группы замка зажигания на автомобиле Приора необходимо правильно собрать и установить новую группу, чтобы обеспечить правильную работу системы зажигания. В данной статье будет описан пошаговый процесс сборки замка зажигания Приора.
Шаг 1: Подготовка необходимых инструментов и материалов
Перед началом сборки замка зажигания Приора убедитесь, что у вас имеются все необходимые инструменты и материалы:
| 1 | Набор отверток |
| 2 | Набор ключей |
| 3 | Новая контактная группа замка зажигания |
| 4 | Смазка для замков |
| 5 | Чистая тряпка |
| 6 | Руководство по ремонту и эксплуатации автомобиля Приора |
Шаг 2: Демонтаж старой контактной группы
Перед тем, как начать сборку новой контактной группы, необходимо снять старую группу. Следуйте инструкциям, представленным в руководстве по ремонту и эксплуатации автомобиля, чтобы правильно выполнить этот шаг.
Шаг 3: Сборка новой контактной группы
Процесс сборки новой контактной группы замка зажигания Приора должен быть выполнен очень аккуратно, чтобы избежать повреждений деталей и обеспечить надежность работы системы зажигания.
- Возьмите новую контактную группу и проверьте ее на наличие повреждений. Убедитесь, что все контакты исправны и свободно перемещаются.
- Нанесите тонкий слой смазки для замков на контакты и механизм замка зажигания.
- Аккуратно установите контактную группу внутрь замка зажигания. Убедитесь, что она правильно встала на свое место и надежно закрепилась.
- Проверьте работу замка зажигания, несколько раз поворачивая ключ в замке. Убедитесь, что ключ свободно вращается и зажигание включается без проблем.
Шаг 4: Завершение сборки замка зажигания Приора
После успешной сборки новой контактной группы замка зажигания на автомобиле Приора можно приступить к завершающим процессам сборки.
Имея перед собой руководство по ремонту и эксплуатации автомобиля Приора, последовательно выполните все необходимые шаги по сборке автомобиля. Убедитесь, что все детали и элементы замка зажигания установлены правильно и надежно закреплены.
Теперь ваш замок зажигания Приора готов к использованию. Проверьте его работу, включив зажигание и убедившись, что автомобиль запускается без проблем.
Инструкция по ремонту

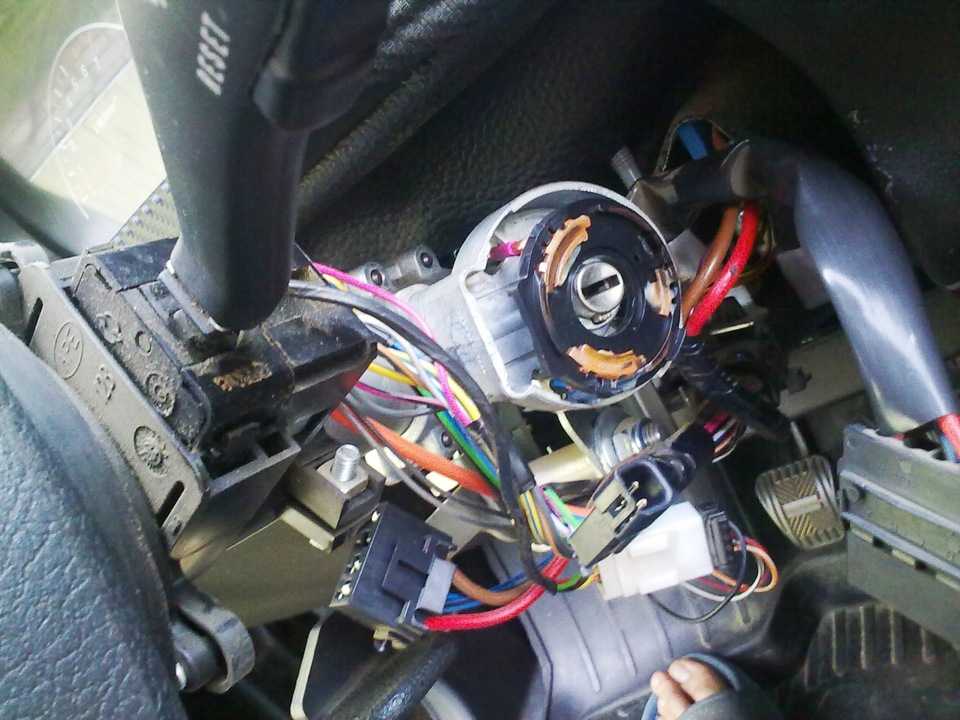

Расположение ЗЗ известно всем — этот узел находится прямо под рулем. Чтобы правильно поменять или выполнить ремонт устройства, необходимо следовать инструкции:
Сначала отключите аккумулятор и демонтируйте пластиковый кожух рулевой колонки, который крепится при помощи болтов.
Далее, отожмите крепление и отключите разъем с проводкой ЗЗ от колодки проводов контрольного щитка. При отключении будьте осторожны, чтобы не повредить штекер.
Сделав это, нужно будет также отключить штекер с проводами ЗЗ от разъема с проводкой системы управления иммобилайзером. Используя молоток с зубилом либо дрель, вам необходимо демонтировать четыре винта с отрывными шляпками и извлечь узел с рулевой колонки. Эти болты просто так выкрутить нельзя. Инженеры ВАЗ решили использовать такой метод установки ЗЗ для того, чтобы обезопасить автовладельцев от возможных угонов. Такой способ крепления, как вы можете догадаться, очень затрудняет демонтаж ЗЗ, поэтому на данном этапе придется повозиться. В любом случае, болты можно демонтировать или высверлить, но вместо них придется заранее приобрести новые.
Выполнив эти действия, можно отогнуть крепление разъема с проводкой от ЗЗ. Из этого разъема извлекаются клеммы с проводами. Далее, необходимо еще раз сжать фиксаторы и произвести демонтаж пластиковой крышки самого устройства. Если вы планируете просто поменять узел, то это можно сделать на данном этапе. Мы же предлагаем ознакомиться с более подробной информацией по ремонту — вполне возможно, что нехитрые действия позволят восстановить работоспособность узла и сэкономить деньги.
Итак, если вы решили ремонтировать механизм, то на этом этапе необходимо отжать еще два пластиковых фиксатора и демонтировать контактную группу из крышки.
Далее, необходимо произвести тщательную визуальную диагностику контактов. Если вы заметили, что контакты окислились или подгорели, то восстановить их работоспособность можно путем зачистки, для этого используйте мелкозернистую наждачную бумагу. Избавьтесь от окисления и налета, но сильно не усердствуйте, чтобы контакты не стерлись. В том случае, если повреждение контактов будет слишком сильным, то зачистка не позволит решить проблему — вам нужно будет только менять либо сам ЗЗ, либо только контактную группу.
Если с контактами все получилось, то можно произвести сборку и установку ЗЗ
Во время сборки обратите внимание на то, в каком положении находятся клеммы с проводкой в разъеме, перепутать их ни в коем случае нельзя.
После выполнения этих действий произведите монтаж ЗЗ обратно на место, при этом заранее утопив запорный стержень противоугонного узла. Чтобы сделать это правильно, установите ключ в ЗЗ и проверните его в любое положение, главное, чтобы он был не в положении «0». Если производится замена ЗЗ, то нужно также поменять и транспондеры — это специальные электронные кодовые компоненты на головке ключа
Если вы этого не сделаете, то вам придется также производить процедуру обучения, а также менять личинку замка на багажнике и дверях, а это довольно трудоемкий процесс. В противном случае для открытия дверей и багажника вам придется использовать старый ключ, а для запуска двигателя — новый. Согласитесь, это совсем неудобно, но это актуально только для тех автовладельцев, которые поменяли ЗЗ.
Если производится замена ЗЗ, то нужно также поменять и транспондеры — это специальные электронные кодовые компоненты на головке ключа. Если вы этого не сделаете, то вам придется также производить процедуру обучения, а также менять личинку замка на багажнике и дверях, а это довольно трудоемкий процесс. В противном случае для открытия дверей и багажника вам придется использовать старый ключ, а для запуска двигателя — новый. Согласитесь, это совсем неудобно, но это актуально только для тех автовладельцев, которые поменяли ЗЗ.
Порядок подключения проводов к замку зажигания
Рассмотрим все этапы работы поочередно. Для начала следует снять кожух с верхней и нижней части колонки рулевого управления. Теперь с помощью маркера или обычной краски наносим метки на проводки, подсоединенные к задней замковой части, после чего их разрешается аккуратно отсоединить.
С помощью отвертки «под крест» отворачивается пара винтов, расположенных снизу и фиксирующих непосредственно замковое устройство:
Теперь вставляем ключ и проворачиваем его в нулевое положение для отключения противоугонки, блокирующей рулевое управление. Одновременно тонким шилом либо отверткой надавливаем на фиксирующий элемент, при помощи которого замок удерживается на своем месте:
Выполнив данные действия, следует потянуть за ключ, чтобы извлечь замковый механизм из кронштейна:
Чтобы установить новый замок, следует все операции осуществить в обратной последовательности.
Исправляем наиболее частые проблемы
Затем приступаем к исправлению проблем в системе проводки. Чаще всего проблемы в системе зажигания связаны именно с окислением или перетиранием проводной группы.
Аккуратно поддеваем (при помощи плоской отвертки) пластмассовые защелки на крышке колодки проводов и открываем ее
Важно запомнить, а лучше отметить расположение там проводов, чтобы при обратной сборке не перепутать. Если вы не профи, то проще всего зафиксировать расположение проводов с помощью фотокамеры на мобильном телефоне.. Последовательно разгибаем металлические «усики» и достаем проводку
В ходе данной операции мы сможем очистить контакты и проверить их на целостность.
Последовательно разгибаем металлические «усики» и достаем проводку. В ходе данной операции мы сможем очистить контакты и проверить их на целостность.
Переходим непосредственно к механизму зажигания, снимаем расположенные на корпусе системы зажигания провода. Для этого при помощи отвертки отжимаем защелки (они пластмассовые, поэтому разбирать их несложно, но делать это нужно аккуратно) и выводим проводку из корпуса.

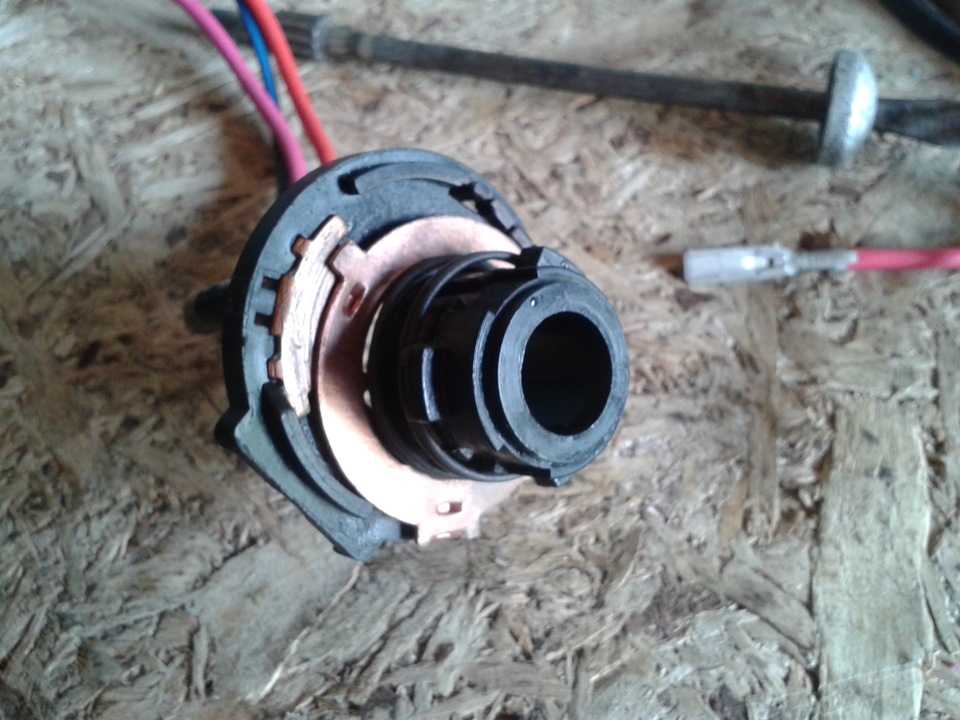

В корпусе расположена контактная группа, которая и производит запуск систем автомобиля
Важно проверить ее состояние и возможные неполадки
Часть, на которую нам предстоит обратить особое внимание, — подвижный контакт. Его необходимо разобрать и проверить. Для этого мы отделяем его от статорной контактной группы и разбираем
Разборка осуществляется простым нажимом на данный механизм и его прокручиванием против вращения часовой стрелки. В результате отделяется и проверяется контактная пружина, а также имеется возможность для доступа к проверке автомобильной противоугонной системы.
Для этого мы отделяем его от статорной контактной группы и разбираем. Разборка осуществляется простым нажимом на данный механизм и его прокручиванием против вращения часовой стрелки. В результате отделяется и проверяется контактная пружина, а также имеется возможность для доступа к проверке автомобильной противоугонной системы.
Прочищенные и замененные контакты или АПС-6 позволят исправить систему зажигания вашего автомобиля.
Примерно неделю мой замок стал заедать во втором положении (стартер), ключ поворачивался со 2-3 попытки. Буквально вчера, второе положение пропало совсем, т.е. ключ поворачивался только в I положение (зажигание), дальше ключ как будто упирался во что-то. Прочитал все советы по замку, просмотрел ссылку по ремонту и, купив на всякий случай новый замок, решил снимать и смотреть свой.

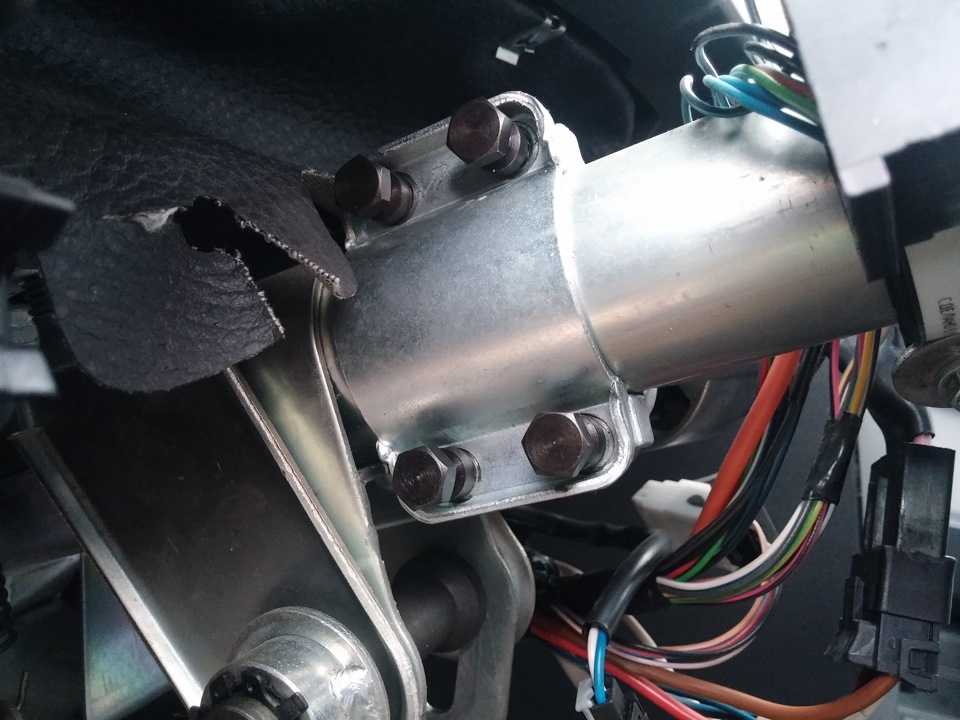

Первым делом, снимаем кожух. Видим четыре болта крепления замка зажигания.
Так как стоят болты с отрывными головками, то чтобы снять замок их нужно высверлить или отпустить с помощью маленького зубила. Я воспользовался вторым вариантом. Для удобства снимаем подрулевой переключатель.
Легкими постукиваниями в направлении против часовой стрелки срываем болты, а дальше откручиваем тонкогубцами.
Маркировка на замке калиновская.
Дальше разбираем замок, выкрутив три винта. Видим, что смазки там достаточно!
Освобождаем цилиндрик механизма блокировки руля, приподняв личинку замка вверх. Самое главное не потерять шарик, выпадающий из торца личинки, и мелкие пружинки, но они, впрочем, держатся нормально и не выпадают.
На личинке видны следы выработки штока цилиндрика механизма блокировки — смазка в желтой латунной пыли.
На самом цилиндрике были задиры сверху и образовался как бы бортик, которые в общем-то и являются причиной заедания и заклинивания II положения замка зажигания. Цилиндрик на фото уже зачищен и заглажен напильником и наждачкой. Фото задиров забыл сделать.
В инструкции по ремонту замка, предложенной мне, ничего не было сказано по поводу латунного штока цилиндрика, но я решил развернуть его концом с выработкой внутрь цилиндра к пружинке, чтоб рабочий конец был целым.
Кстати, при вынужденной замене всего замка можно личинку оставить старую, если она в хорошем состоянии, чтоб не менять личинки на остальных дверях или не носить на связке два ключа от дверей и от нового замка.
Собираем замок в обратной последовательности, проверяем работоспособность и устанавливаем на место. Я снова использовал отрывные болты, по 10 рублей за штучку.
Старые болты и головки от новых.
https://www.drive2.ru/l/6543921/
Источники
- http://ladaservice.info/lada-priora/raznoe/regulirovka-zamka-bagazhnika-priora-hetchbek/
- http://ladaautos.ru/lada-priora/zamena-zamka-zazhiganiya-na-ladu-priora-videoinstrukciya.html
- http://spike.su/index.php/Ремонт-замка-зажигания-Лады-Приоры.html
Замок зажигания лада Приора демонтаж, профилактика, ремонт
На автомобилях Лада Приора устанавливается замок (выключатель) зажигания варианта 11180-3704010 с встроенной противоугонной блокировкой, катушечной связью с иммобилайзером и функцией недопущения повторного запуска стартера без выполнения выключения зажигания.
Более точно разобраться с причинами возможных неисправностей выключателя позволяет приведенная ниже электрическая схема замка зажигания Лада Приора и для контроля его работоспособности, прежде всего, проверяют надежность замыкания контактов при всех положениях ключа, легкость замыкания и размыкания противоугонного устройства, а также наличие устойчивой связи с штатным иммобилайзером.
Основное напряжение на замок поступает через контакт «30» непосредственно с источников электроснабжения автомобиля (аккумулятора или генератора), а разгрузка контактов, наиболее часто участвующих в работе, осуществляется за счет участия реле К4, расположенного в монтажном блоке.
Снятие замка (выключателя) зажигания ВАЗ 2170 (2171, 2172)
Для выполнения данной технологической операции необходимо иметь под рукой плоскую и крестовую отвертки, а также зубило и молоток.
Снятие замка зажигания Лада Приора начинается с отключения силового провода от минусовой клеммы аккумуляторной батареи, тем самым мы защитим себя от возможных неприятностей, связанных с непреднамеренными короткими замыканиями. Далее, методом отворачивания семи болтов, снимается защитный кожух рулевой колонки, после чего открывается доступ к креплению замка зажигания (четыре болта с отрезными головками).
Открутить такие винты проще всего использую молоток и зубило, как правило такой инструмент необходим только для того чтобы «сорвать» винты и дальше они легко откручиваются просто руками. При отсутствии зубила справиться с такими винтами может помочь дрель.
На завершающем этапе демонтажа замка с него снимается катушка иммоблайзера и отключаются соединительные колодки, после чего несложно вытащить из посадочного гнезда.
Профилактические и ремонтные работы
При необходимости выполнения профилактических и ремонтных операций выполняется дальнейшая разборка выключателя, для чего крестообразной отверткой отворачивается три винта и от замка отсоединяется установочный кронштейн.
Обращается внимание на то, что извлечению привода запорного устройства препятствует специальный упор цилиндра. Для успешного осуществления данной процедуры полностью вынимать цилиндр не нужно – просто требуется вытащить стопорный шарик, поджимаемый пружиной. Кстати именно эта пружина часто является причиной заклинивания замка и при выходе из строя ее можно заменить на аналогичную пружину из замка ВАЗ 2108 последних модификаций
Кстати именно эта пружина часто является причиной заклинивания замка и при выходе из строя ее можно заменить на аналогичную пружину из замка ВАЗ 2108 последних модификаций.
Для получения доступа к контактной колодке необходимо снять корпус выключателя, и выполняется эта процедура методом отжатия боковых пластиковых защелок. На контактной колодке необходимо проконтролировать состояние контактов с последующим удалением всех выявленных повреждений. При обнаружении следов подгара его удаляют при помощи шлифовальной шкурки с мелким зерном. В случае сильного, неустранимого оплавления контактов контактная группа меняется в сборе. В данном случае придется потратить некоторое время и перепаять три провода .
Одним из наиболее критичных в плане появлений неисправностей является клеммная колодка. Ее разборка также не представляет особого труда – нужно просто отогнуть фиксатор и откинуть защитную крышку. Перед вытаскиванием проводов из колодки не забываем предварительно записать их исходное расположение. Все провода и клеммы осматриваются на отсутствие механических повреждений и окислений, способных привести к сбоям в работе замка.
Собирается замок в обратном порядке. При установке замка не забываем утопить стержень противоугонного устройства (в противном случае выполнить монтаж будет невозможно). Для этого необходимо вставить ключ в личинку замка и перевести его из нейтрального положения «0» в любое другое положение.
В случае полной замены замка дополнительно следует поменять кодовые элементы, находящиеся в головках новых ключей, на кодовые элементы изъятые из головок ключей снятого замка зажигания. В этом случае процедуру обучения иммобилайзера производить не потребуется.
Штатный замок зажигания – артикул, цена, как работает, устройство
Модуль на Приору не работает напрямую с узлами, которые дают старт пуску двигателя. Чтобы он работал исправно нужно подождать несколько секунд перед запуском, пока бензонасос создаст нужное давление. На Приоре, к нему подключены только провода – пути, по которым проходят сообщения от замка зажигания к электронному блоку управления.
ЭБУ автомобиля Приора как раз получает данные о положении ключа и может прокрутить стартер, если эта операция «не заблокирована». По причине поломки, а может включить только зажигание, оставив аккумулятор работать.
После того, как ключ ЭБУ провернулся, он дает команду сразу нескольким деталям. При включении второго положения в течение 5 секунд дайте поработать бензонасосу, чтобы тот подкачал топливо из бака поближе к двигателю.
Когда начинается сам процесс запуска, прокручивается стартер – создаваемое им усилие переходит к коленвалу;
элемент системы зажигания преобразует ток малого напряжения, идущий от АКБ, в высокое, чтобы свечи «зарядились» и дали искру в нужный момент;
Инжектор создает первую партию топливовоздушной смеси, чтобы пустить ее в камеру, где для нее все уже готово – поршни «ходят», свечи искрят.
В самом же модуле все просто – стоит цилиндр с возвратной пружиной внутри, между витками – стопорный шарик, который не позволяет ей свернуться больше нужного, а запорный стержень удерживает конструкцию на месте. Наконец, как усложнение всей системы – «иммобилайзер» — противоугонная система, которую можно поставить самостоятельно. Вот только настраивать ее придется долго.

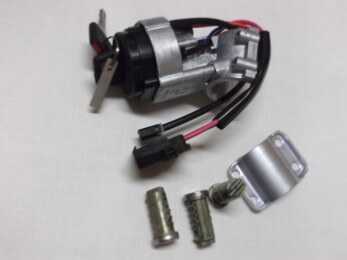

Обычный комплект с мастер-ключом и несколькими личинками для дверей (с иммобилайзером) стоит от 1 800 – 2 000 рублей, каталожный номер — 2170-3704005. Комплект без мастер-ключа (без иммобилайзера) можно приобрести за 1 200 – 1 400 рублей, артикул -2170-3704006.
Снятие выключателя зажигания, замена контактной группы и катушки иммобилайзера
Выключатель зажигания снимаем для замены при выходе из строя его цилиндрового механизма, для замены контактной группы выключателя, а также при необходимости замены катушки иммобилайзера. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Для доступа к выключателю зажигания снимаем верхний и нижний кожухи рулевой колонки (см. «Снятие подрулевых переключателей, соединителя переключателей и барабанного устройства спирального кабеля»).
Снимаем с замка зажигания уплотнительное кольцо. Освободив фиксатор колодки…
…отсоединяем колодку контактной группы выключателя зажигания от колодки жгута проводов панели приборов. Шлицевой отверткой поддеваем край колодки проводов катушки иммобилайзера…
…и отсоединяем от нее колодку проводов жгута панели приборов. У болтов крепления выключателя зажигания головки оторваны.
Ослабляем затяжку болтов с помощью зубила… …и отворачиваем болты пассатижами
Снимаем скобу и замок зажигания с рулевой колонки.
Крестообразной отверткой отворачиваем три винта…
…и снимаем кронштейн выключателя зажигания.
Вынимаем запорный стержень противоугонного устройства. Поворачиваем ключ в выключателе зажигания…
…и вынимаем привод запорного стержня и пружину привода.
Вынимаем из привода стопор с пружиной. Выталкиваем цилиндровый механизм из корпуса выключателя.
Вынимаем стопорный шарик и цилиндровый механизм.
Извлекаем из отверстия в механизме пружину стопорного шарика.
Поддев отверткой. …выводим из зацепления две пластмассовые защелки крышки колодки проводов выключателя зажигания и открываем крышку. Помечаем провода, расположенные в колодке.
Тонким шилом или жесткой проволокой отгибаем стопорные усики наконечников проводов…
…и вынимаем провода из колодки. Снимаем с проводов изоляционную трубку.
Сжав отверткой три пластмассовые защелки. …снимаем контактную группу с корпуса выключателя и выводим провода через отверстия в корпусе.
Поддев отверткой. …выводим из зацепления три пластмассовые защелки…
…и разъединяем контактную группу.
Снимаем подвижную часть контактной группы.
Нажав на подвижный контакт и повернув его против часовой стрелки.
…снимаем подвижный контакт. Снимаем пружину контакта.
…вынимаем катушку иммобилайзера. Сборку и установку выключателя зажигания проводим в обратной последовательности. Подвижную часть контактной группы устанавливаем так.
…чтобы широкий выступ подвижного контакта был расположен напротив выступа на крышке с неподвижным контактом. . а выступ на корпусе цилиндрового механизма замка должен войти…
…в углубление на корпусе подвижной части контактной группы. Устанавливаем новые болты крепления выключателя зажигания. Болты крепления равномерно затягиваем до момента отрыва их головок.
Замок зажигания, на автомобиле Лада Приора дает старт запуску двигателя. Чтобы тот все-таки запустился, машине нужно дать команду. Цена детали на автомобиль Приора от 1 800 рублей. Замена замка зажигания, простая процедура, с которой может справиться начинающий.
Водитель, проворачивая ключ в замке с иммобилайзером в нескольких разных положениях дает команду на включение зажигания, или запуск двигателя. Только после этого все начинает работать: стартер прокручивается, коленвал начинает двигаться, наконец — свечи дают искру для первой порции топливовоздушной смеси. Но работа всех этих деталей может не состояться по причине неисправности замка зажигания на Приоре.
Как его поменять и снять на автомобиле Лада Приора и сколько действий нужно выполнить, узнаете из статьи.
Когда провернулся замок зажигания, машина остается на зажигании, даже когда вы вытаскиваете ключ. К сожалению Приора этого не лишена, по мере износа замка это случается.
Сколько он проработает по времени зависит от того, как им пользоваться. Стоит один раз применить силу, можно сломать замок зажигания.
Характеристика иммобилайзера на Приоре
Перед тем, как произвести активацию или своими руками, давайте разберемся в основных характеристиках. Как найти устройство, какой его принцип работы и с какими недостатками предстоит столкнуться автовладельцу? На эти и другие вопросы мы ответим ниже.
Принцип действия и устройство
Штатная сигнализация работает по принципу обмена информацией с блоком управления, в зависимости от ситуации разрешая или запрещая запуск двигателя. Иммобилайзер может разрешить запуск мотора только в том случае, если он успешно считает код от ключа. Если же система не распознает ключ, то при попытке завести двигатель иммобилайзер осуществит блокировку цепи топливного насоса, а также системы зажигания. Процедура обмена информацией между иммо и блоком управления производится по диагностической линии K-Line. А это значит, что есть вероятность сбить настройки системы помехами от мобильных гаджетов, в частности, если зажигание активировано (автор видео — Павел Мастер).
Проблемы с «рабочим» ключом. Лада приора
Кроме того, нужно учитывать, что в автомобилях с иммо нежелательна полная разрядка аккумулятора. В этом случае в память системы могут записаться хаотичные данные, что приведет к необходимости поездки в сервисный центр. Что касается устройства, то оно идентично системам АПС-4, которые успешно используются в ВАЗах еще с начала 2000-х годов. Единственное различие заключается в том, что сам код интегрирован в ключ зажигания, а считыватель должен располагаться в рулевой колонке. Также следует отметить, что активированный иммо может управлять задними противотуманками и электрическими стеклоподъемниками.
В основе конструкции устройства лежит микроконтроллер на базе PIC16C65B, а также схема K-Line, предназначенная для обмена информацией по диагностической шине. Также устройство включает в себя EEPROM память, где сохраняются комбинации обучения. Нужно учитывать, что модуль АПС-6 может быть установлен в корпус от АПС-4, которых в свое время, видимо, было достаточно много. Монтаж микрочипа при производстве авто осуществляется внутрь штатного пульта, предназначенного для управления центральным замком или сигналкой (автор видео — канал IZO)))LENTA).
ИММОБИЛАЙЗЕР? ГЛЮК ИММОБИЛАЙЗЕРА? СТАРТЕР НЕ КРУТИТ, БЕНЗОНАСОС НЕ КАЧАЕТ, ВАЗ, ЛАДА
Расположение
Если вы не знаете, где находится иммо в вашем авто, попробуйте обратиться к сервисной инструкции — в ней должно быть точно указано, где расположенный блок. Сложность в этом вопросе заключается в том, что производитель может устанавливать этот узел в разных местах, поэтому автовладельцы часто не знают, где найти иммобилайзер в своем авто. Как правило, он монтируется в отсеке для аудиосистемы — чуть ниже от центральной части торпеды. В этом же месте расположен и электронный блок управления.
Плюсы и минусы штатной система защиты
Перед тем, как мы расскажем, какие точки подключения сигнализации используются для ее активации, вкратце рассмотрим основные достоинства и недостатки систем.
Начнем с достоинств:
- если имеется иммо, автовладельцу не нужно врезаться в проводку для того, чтобы обеспечить безопасность своего транспортного средства;
- сигнализации, установленные дополнительно, блокируют только одну электроцепь при попытке взлома авто, а обойти эту цепь профессиональному злоумышленнику не составит труда;
- невозможность эксплуатации транспортного средства при активированном иммо.
Также предлагаем ознакомиться с основными недостатками:
- система может «глючить», причем сбои, как правило, происходят значительно чаще, чем у обычных сигналок;
- отсутствие функции автозапуска;
- в случае со сторонними сигналками, отключение системы будет более простым, чем в случае с иммо;
- нет обратной связи.
