Настройка зажигания ваз 2109 карбюратор без стробоскопа: 403

Проверка правильности настройки

После того как мы разобрались с вопросом как установить зажигание на ВАЗ 2109, рассмотрим процесс проверки правильности выполнения регулировочных работ.

Итак, при правильной настройке:

•  в процессе быстрого набора силовой установкой оборотов (при прогретом автомобиле) не отмечаться нарушение стабильности его работы;
•  при движении машины на скорости около 50 км/ч на четвертой скорости и при резком ускорении должно присутствовать непродолжительное детонирование мотора. Если детонирования нет, зажигание позднее, если оно есть, но не проходит – ранее. Корректировку производим путем поворота распределителя в ту или иную сторону.

Помните, что зачастую добиться стабильной работы силового агрегата невозможно из-за неправильной работы топливной системы или вовсе из-за низкого качества бензина. В подобного рода ситуации лучшим выходом из нее будет настройка карбюратора на наиболее оптимальный режим работы с последующей подстройкой момента зажигания.

Регулировка зажигания по тахометру

Для проведения этого вида экономичной регулировки зажигания Жигули 2109 понадобится два человека. Один должен находиться в салоне «Девятки», второй — вращать трамблер.

Пошаговая регулировка по тахометру

1. Включить зажигание и следить за стрелкой тахометра.

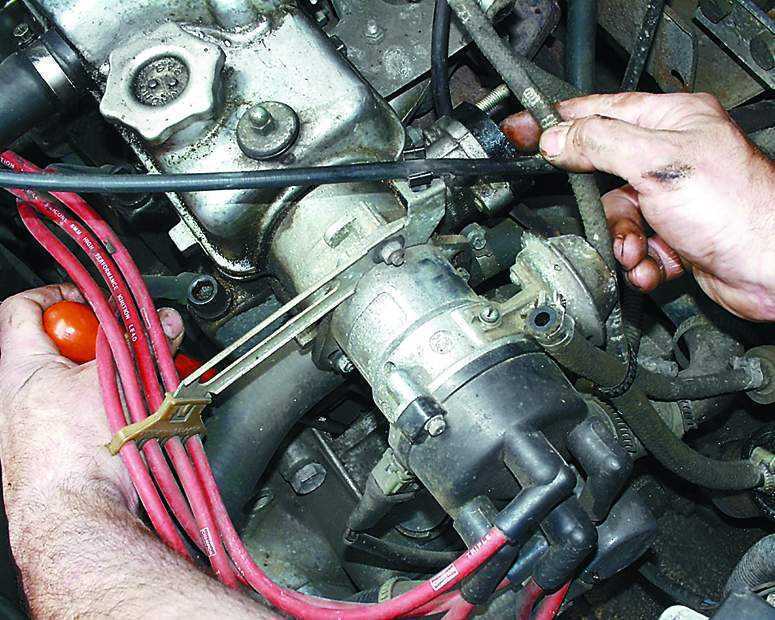

2. Второй человек должен ослабить болты крепления трамблёра и провернуть его.
3. При повороте ключа в зажигании стрелка тахометра резко отклоняется и возвращается на ноль.
4. Трамблёр должен остаться в положении, когда стрелка тахометра отклоняется.
5. Этот метод регулировки момента зажигания требует терпения, так как с первого раза настроить очень тяжело.

Как проявляет себя неисправности зажигания

При неправильной регулировке рассматриваемого узла практически всегда наблюдаются такие тревожные симптомы:

• трудности запуска;
• черный или серый цвет выхлопа;
• нестабильность работы мотора на холостом ходу.

Между тем подавляющее большинство автовладельцев тратят силы на профилактику карбюратора, ошибочно полагая, что именно в нем и кроется причина.

Естественно, их труд пропадает даром.

Если настройка угла была произведена неправильно, то наблюдаются:

• слишком сильная детонация горючевоздушной смеси;
• густой дым из трубы выхлопной;
• утрата мощности;
• высокий расход топлива;
• неравномерность работы на ХХ.

Все это приводит к быстрому изнашиванию двигателя в целом.

Как установить момент зажигания на ВАЗ 2108-ВАЗ 21099?

Установка момента зажигания, и его проверка:

Примечание!
Прежде чем начать, обязательно для себя учтите один факт. Установка зажигания производится строго на холостом ходу, при этом вращение коленвала должно быть в районе «820-900» оборотов в мин!

1) Сперва отсоедините тоненький шланг, от штуцера вакуумного регулятора.

2) Далее для того что бы проверить момент зажигания, проделайте следующие операции:

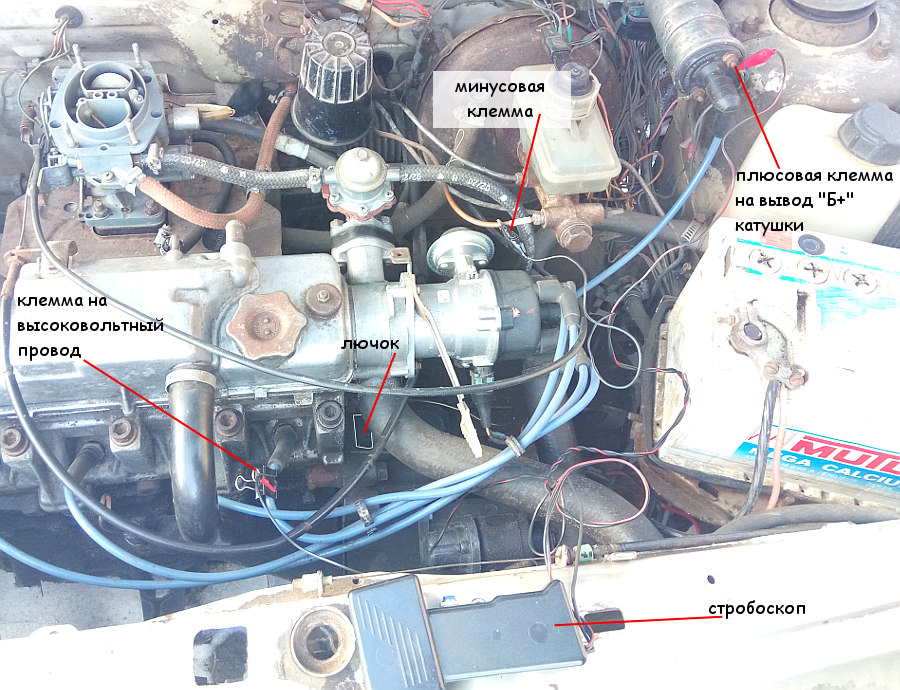

• Подсоедините «плюсовой» зажим который идет от стробоскопа, к клеме «плюс» которая находится на аккумуляторной батареи.

• Затем подсоедините всё к той же аккумуляторной батареи, но только на этот раз уже к клеме «минус», зажим «массы» который идет от стробоскопа.

• Следом отсоедините кончик высоковольтного провода, от вывода крышки трамблера «первого цилиндра».

Примечание!
Где располагается на крышки трамблера, вывод «первого цилиндра» вы сможете увидеть по маркировки, которая нанесена на самой крышки, подробнее смотрите фото:

• Теперь подсоедините к выводу «первого цилиндра» датчик который идёт от стробоскопа, а после того как датчик будет подсоединён, установите высоковольтный провод на этот датчик.

• После чего извлеките резиновую заглушку, которая закрывает отверстие картера сцепления, от попадания в него грязи.

• Затем вставьте отвертку в отверстие картера сцепления, и после чего прокрутите маховик, до того пока метка на маховике не встанет между вырезом и деление. (Где находится метка, а так же вырез и деление, смотрите на фото чуть ниже, которое размещено над рубрикой «»)

• Далее заведите двигатель у автомобиля, а после этого направьте мигающий свет стробоскопа на отверстие катера сцепления.

• Пока свет стробоскопа будет мигать, метка которая выбита на маховике, в это время должна визуально казаться неподвижной.

Примечание!
Если зажигание на вашем автомобиле установлено правильно, то в таком случае метка которая обозначена цифрой «1», должна в обязательном порядке находится между вырезом «2» и делением «3». Если у вас метка «1» вынесена за пределы выреза и деления, то в таком случае отрегулируйте момент зажигания!

3) После всех операций если у вас момент зажигания не исправен, то в таком случае ослабьте сперва три гайки которые крепят трамблер.

4) А после чего поверните сам трамблер, до нужного совмещения меток.

Примечание!
Если вам нужно будет увеличить угол опережения зажигания, то в таком случае трамблер понемногу поворачивайте к отметки «+». А в том случае если вам нужно наоборот убавить угол опережения зажигания, то в таком случае трамблер проворачивайте ближе к отметки «-». Вот в этих промежутках «плюс» и «минус», выставите угол зажигания который будет соответствовать вашему автомобилю!

5) Когда момент зажигания будет выставлен, установите все ранее детали на своё место.

Дополнительная информация:
Что бы вам было более понятней, просмотрите видео в котором «Наиль» всё подробно описывает:

Короткое знакомство — преимущества

Как уже отмечалось выше система зажигания ВАЗ 2109 является бесконтактно-транзисторной.

За время своего существования данная СЗ зарекомендовала себя вполне надежно несмотря на то, что вырабатывает она большую энергию до 50Дж, а напряжение пробоя в ней может достигать от 30 кВ и более. КПД работы бесконтактно-транзисторной СЗ считается очень высоким.

Преимущества данной СЗ:

1. Если работа СЗ предусмотрена с датчиком Холла, то на показатель энергии искры никак не влияет ни частота работы двигателя, ни показатель напряжения в электрической сети автомобиля. Это происходит потому, что период времени концентрации энергии в катушке зажигания остается всегда неизменным, что и есть одной из причин большого КПД работы данной системы зажигания;
2. Так как непосредственно механического взаимодействия между контактами не происходит, значит они не обгорают и не загрязняются, и само собой отпадает необходимость в их чистки;
3. Нет необходимости в регулировки положения контактов, по одной причине, их просто нет;
4. Так как механическое воздействие деталей друг с другом в данной системе минимизировано, значит полностью отсутствуют такие явления, как вибрация ротора, резонансные явления, не равномерное распределение искры по свечам;
5. Благодаря постоянной повышенной энергии в свече, которая может достигать и 50 Дж, воспламенение топливной смеси в цилиндрах происходит без сбоев. Особенно это ощущается во время разгона автомобиля, когда все происходит плавно, стабильно и без рывков;
6. Приблизительно на 5% увеличилась экономия расхода топлива и на 20 – 25% уменьшается выброс СО;
7. При морозе запуск холодного двигателя, даже при разряженном до 6В АКБ, происходит более стабильно, чем при других системах зажигания.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Прокачка сцепления на автомобилях ВАЗ 2106, 2107

Подготавливаемся к регулировке зажигания

Чтобы правильно выставить угол опережения зажигания ВАЗ 2114 и произвести отладку необходимо подготовится. Описанный ниже метод не потребует от владельца акробатической прыти и вполне исполним как в неудобной и тесной обстановке гаража так и при наличии у автолюбителя животика.

ВАЖНО! Основательная подготовка всегда в разы ускоряет процесс технических работ, вне зависимости от того, что именно придется чинить. Подготовка к отладке меток зажигания производится следующим образом:. Подготовка к отладке меток зажигания производится следующим образом:

Подготовка к отладке меток зажигания производится следующим образом:

1. Автомобиль устанавливается на ровную поверхность и ставится на ручник.

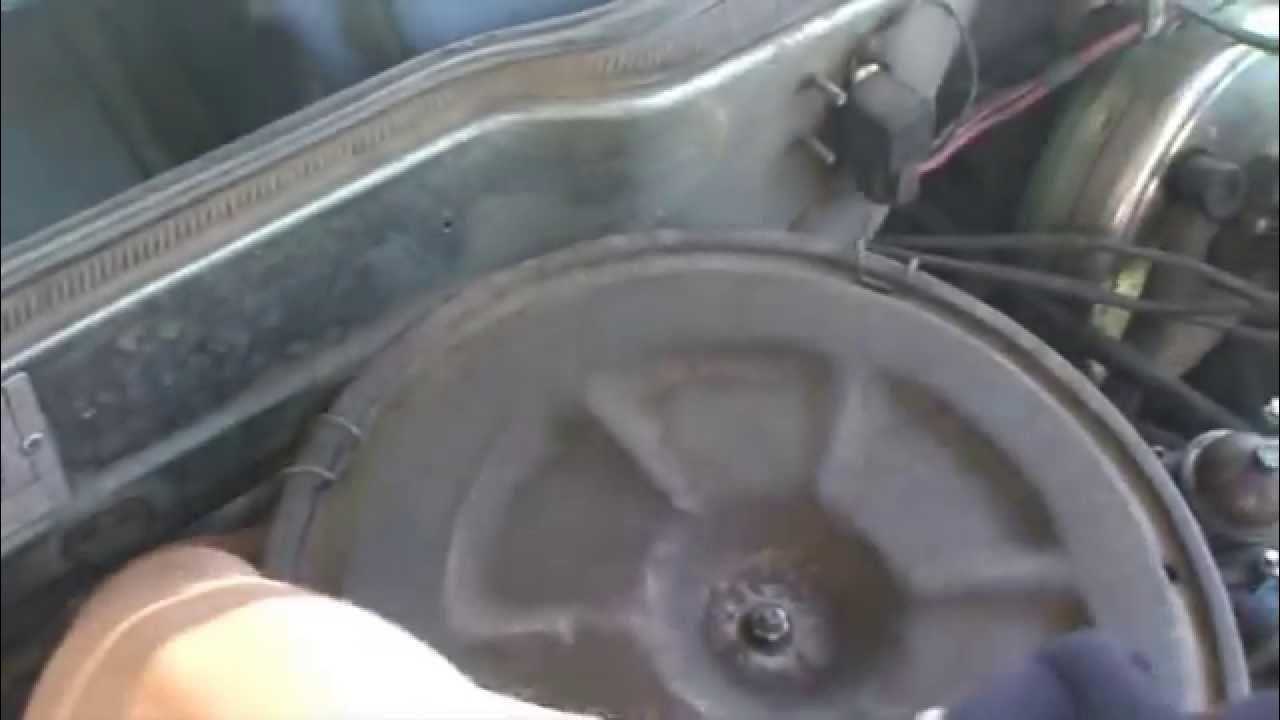

2. Вторым этапом необходимо снять переднее правое колесо, что впоследствии позволит получить доступ к самому газораспределительному механизму, что ускорит работу, сделает ее удобной и легкой, для этого: а. откручиваем крепления нашего колеса и ставим противооткатный башмак под диагонально противоположенное колесо (заднее левое); б. поднимаем машину домкратом, скручиваем крепления колеса полностью и снимаем его.
3. В завершение нам необходимо снять брызговик ремня ГРМ (если он конечно есть). Кстати, можно снимать его не целиком, а лишь открутить два нижних крепления, тогда его можно будет отодвинуть не повредив.

Проблемы с зажиганием ваз 2114

Настройка с помощью лампочки

В том случае, если стробоскоп у вас отсутствует, то настройка момента может быть произведена при помощи обычной контрольной лампы, в частности, потребуется источник освещения на 12 вольт.

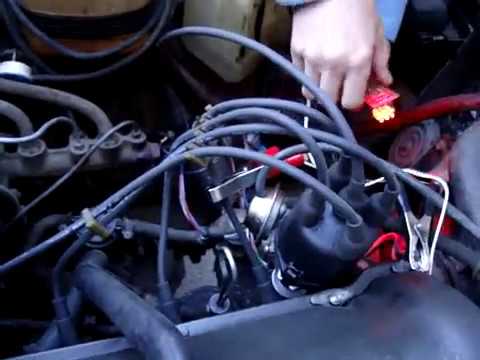

Как установить момент УОЗ с применением контрольной лампочки:

1. Для правильно регулировки момента УЗО в «Девятке» с карбюраторным двигателем вам нужно будет провернуть коленвал до того момента, пока не совпадут метки. Для поворота коленчатого вала потребуется специальный ключ. В том случае, если ключ отсутствует, можно установить рычаг на коробке передач на четвертую скорость, после чего вручную поворачивать вал, пока риски не совпадут.

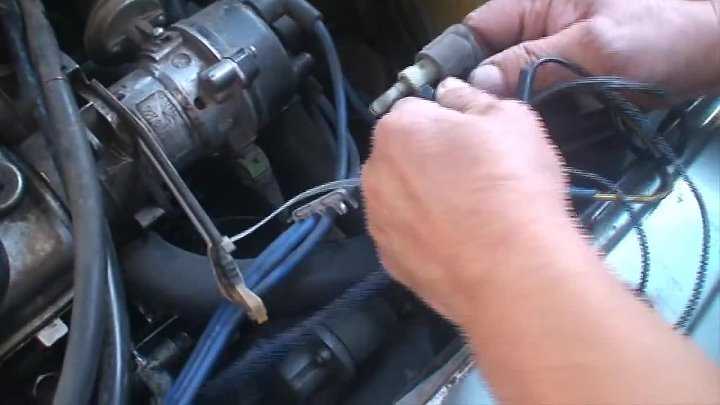

2. Для регулировки вам надо будет подключить контрольную лампочку к проводу и распределительному механизму с катушкой. Второй контакт от источника освещения соединяется с заземлением, то есть кузовом транспортного средства.
3. Далее, на корпусе распределительного устройства нужно будет немного ослабить болты, которые крепят его. Затем в замке зажигания нужно будет провернуть ключ. Если все работает правильно, то лампочка должна загореться.
4. После выполнения этих действий нужно будет провернуть корпус распределительного механизма, поворачивается он до того момента, пока лампочка не перестанет гореть. После того, как это произойдет, корпус распределителя нужно будет провернуть в обратную сторону. Процедура регулировки останавливается в тот момент, когда лампа опять начнет гореть. Когда это произойдет, трамблер больше не нужно трогать, необходимо будет закрутить болты, которые его крепят (автор видео о реализации этого способа — Наиль Порошин).

Принцип действия бесконтактной системы зажигания

Рассмотрим принцип действия бесконтактной системы зажигания на примере системы зажигания автомобилей ВАЗ 2108, 2109, 21099. Определим, откуда берется искра для поджига топливной смеси в камере сгорания и почему она проскакивает своевременно для каждого цилиндра.

Бесконтактная система зажигания автомобилей ВАЗ 2108, 2109, 21099 включает в себя катушку зажигания, свечи зажигания, высоковольтные провода (бронепровода), трамблер с распределителем зажигания, датчиками-регуляторами опережения зажигания (центробежным и вакуумным) и датчиком Холла, также коммутатор и провода низкого напряжения.

Схема бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

Откуда поступает ток в систему зажигания?

Электрический ток в систему зажигания поступает с вывода «30» генератора, через монтажный блок предохранителей и реле, замок зажигания, реле зажигания и далее на вывод «Б» катушки зажигания. Система запитывается после поворота ключа в замке зажигания.

Принцип действия бесконтактной системы зажигания

— При работе двигателя вращается вал распределителя зажигания (трамблера). В работу вступает датчик Холла. Стальной круглый экран с четырьмя прорезями на валу трамблера, вращаясь, проходит через зазор этого датчика. Когда проходит корпус экрана, напряжение отдаваемое датчиком ниже бортового на 3 В, когда прорези экрана, напряжение падает практически до нуля. Прохождение каждой из четырех прорезей соответствует такту сжатия и моменту зажигания в одном из цилиндров двигателя.

— Далее в работу вступает коммутатор. Свои прерывистые импульсы датчик Холла подает на вывод «6» коммутатора, а тот в свою очередь подает импульс на первичную обмотку катушки зажигания (вывод «К»).

— Теперь работает катушка зажигания. В момент прерывания электрического тока (прорезь экрана проходит через зазор датчика Холла) магнитное поле в катушке зажигания резко сжимается и, пересекая витки обмотки, производит ЭДС порядка 22-25 кВ (ток высокого напряжения).

— Работа распределителя зажигания. Ток высокого напряжения по центральному бронепроводу поступает на центральный вывод крышки трамблера и далее на «бегунок»-распределитель зажигания, который вращаясь, раздает ток высокого напряжения по четырем клеммам крышки.

— Работа свечей зажигания. По высоковольтным проводам ток высокого напряжения поступает к свечам зажигания. Между их электродами проскакивает искра, воспламеняющая топливную смесь в цилиндрах двигателя.

Чтобы добиться от двигателя максимальной мощности необходимо воспламенять смесь искрой несколько раньше прихода поршня в верхнюю мертвую точку (ВМТ). Для этого регулируют угол опережения зажигания вращением трамблера в ту или иную сторону. При холостых оборотах двигателя 750-800 об/мин угол опережения зажигания, например для двигателя 21083 работающего на 92-м бензине должен составлять 4±1º (подробнее см. «Установка угла опережения зажигания на ВАЗ 2108, 2109, 21099»).

Примечания и дополнения

— При работе двигателя на высоких оборотах необходим еще более ранний угол опережения зажигания. Здесь помогает центробежный регулятор опережения зажигания, который за счет расхождения своих грузиков от центробежной силы при повышении оборотов вращения оси трамблера смещает пластину с экраном. Она раньше проходит через зазор в датчике Холла, импульс поступает на коммутатор с некоторым опережением и соответственно зажигание становится раньше (подробнее см. «Центробежный регулятор опережения зажигания»).

— При движении с нагрузкой (например, в гору) помогает вакуумный регулятор опережения зажигания. Он работает по такому же принципу, как и центробежный регулятор. Смещает пластину с экраном для опережения угла, но за счет разрежения возникающего за дроссельной заслонкой после нажатия на педаль «газа» (подробнее см. «Вакуумный регулятор опережения зажигания»).

Еще статьи по системе зажигания

— Пропала искра на свечах зажигания, причины

— Потеря мощности и приемистости карбюраторного двигателя (причины связанные с системой зажигания)

— Карбюраторный двигатель не запускается (причины связанные с системой зажигания)

Основные технические понятия

Система зажигания – это связанные между собой разнообразные приборы и устройства, которые гарантируют появление электрического разряда, который в свою очередь поджигает смесь топлива и воздуха в системе двигателя внутреннего сгорания. Данная система играет огромное значение в техническом оснащении автомобиля и электрооборудовании.

Нас интересует не вся система зажигания, а только момент появления искры, который определяет правильность работы всей системы. Этот момент называется моментом зажигания, т.к. определяет время поджигания рабочей смеси в сжатом виде. Неправильно выставленный момент зажигания влечет за собой множество проблем в работе автомобиля. С помощью данной статьи вы узнаете, как определить неполадку, чем она грозит и как её исправить.

ВАЗ-21099: под капотом

Подготовка

Как ранее отмечалось, без такого приспособления, как стробоскоп, можно и обойтись, но если имеется желание заниматься настройкой зажигания самостоятельно, то есть резон его все же приобрести.

Прежде чем приступить к выставлению угла, делают следующее:

• запускают мотор;
• разогревают его до 90 градусов;
• доводят обороты до 800;
• снимают патрубок, используемый для разряжения штуцера;
• демонтированную трубку зажимают пальцем – это позволит узнать происходит ли собственно разрежение;
• при его наличии обороты повышают до того момента, пока оно не пропадет;
• затем двигатель глушат и перегибают патрубок, так чтобы в нем не осталось просвета;
• ключом отвинчивают гайки, фиксирующие трамблер;

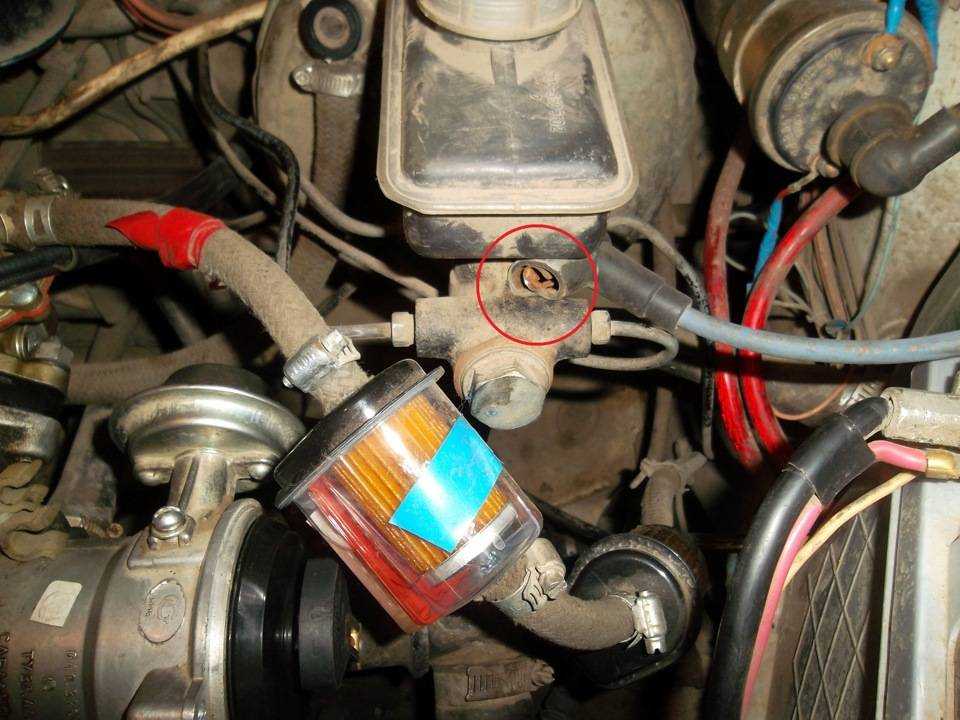

• очищают смотровое отверстие от грязи (находится оно в кратере КПП и закрыто заглушкой).

Там имеется специальная шкала, при помощи которой определяется установленный угол. Об этом следует рассказать более подробно, так как выставить зажигание нужно по меткам. Для этого:

• плоской отверткой проворачивают маховик, пока не появится длинная полоска;
• в дальнейшем в ходе настройки нужно следить за тем, чтобы она оставалась четко в вырезе треугольной формы (это нулевой угол, то есть отправная точка регулировки).

Если все сделано правильно, то цилиндры 1 и 4 переходят в позицию ВМТ.

Когда же шкала просматривается плохо и нет уверенности, что вы обнаружили необходимую черту, то в правильности позиции можно убедиться другим способом.

На шестеренках распредвала имеются шкивы. Они должны совпадать с меткой на стенке защитного корпуса ремня ГРМ.

Где находятся предохранители ВАЗ-2108 2109 21099

Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

• K1-реле включения очистителей фар;
• K2-реле-прерыватель указателей поворота и аварийной сигнализации;
• K3-реле стеклоочистителя ветрового окна;
• K4-реле контроля исправности ламп;
• K5-реле включения стеклоподъемников;
• K6 — реле включения звуковых сигналов;
• K7-реле включения электрообогрева заднего стекла;
• K8-реле включения дальнего света фар;
• K9-реле включения ближнего света фар;
• F1-F16 — плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

• K1 — Реле включения очистителей фар
• K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
• K3 — Реле очистителя ветрового стекла
• K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
• K5 — Реле включения стеклоподъёмников
• K6 — Реле включения звукового сигнала
• K7 — Реле включения обогрева заднего стекла
• K8 — Реле включения дальнего света фар
• K9 — Реле включения ближнего света фар
• F1 — F16 — Плавкие предохранители
• F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.3722

• 1 — реле включения очистителей фар (K6)
• 2 — реле времени омывателя заднего стекла (K1)
• 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
• 4 — реле стеклоочистителя (KЗ)
• 5 — контактные перемычки на месте реле контроля исправности ламп
• 6 — реле включения обогрева заднего стекла (K10)
• 7 — запасной предохранитель
• 8 — реле включения дальнего света фар (K5)
• 9 — реле включения ближнего света фар (K11)
• 10 — предохранитель
• 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
• 12 — реле включения звукового сигнала (K8)

Описание предохранителей монтажного блока для  ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

№ предохранителя	Расшифровка
1 (8 A) F9 (7,5 A)	Правая противотуманная фара
2 (8 A) F8 (7,5 A)	Левая противотуманная фара
3 (8 A) F1 (10 A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 A) F7 (30 A)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A) F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A) F3 (10 A)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A) F6 (30 A)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A) F10 (7,5 A)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A) F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 A) F10 (7,5 A)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 A) F11 (7.5 A)	Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет)
11 (8 A) F2 (10 A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 A) F4 (20 A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A) F15 (7,5 A)	Правая фара (дальний свет)
14 (8 A) F14 (7.5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 A) F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A) F12 (7,5 A)	Правая фара (ближний свет)

Подготовка к настройке зажигания

Перед тем, как настроить зажигание на ВАЗ 2109, подготавливают инструменты и проделывают некоторые манипуляции.

1. Для карбюраторных автомобилей:

Завести и прогреть автомобильный двигатель; Авто устанавливают на ручной тормоз, под задние колеса поставить опоры, чтобы машина не поехала назад

Осматривают все элементы системы, особое внимание уделяют распределителю

2. Для инжекторных моделей подготовка такая же. Перед настройкой необходимо проверить модуль искрообразования на исправность. Часто именно он выводит систему из строя.

Для наладки зажигания потребуется следующий инструментарий:

• Отвертки;
• Стробоскоп, для более точной настройки;
• Ключи на 10 мм;
• Тахометр.

Проблемы в работе системы и их причины

Есть несколько признаков того, что вам требуется регулировка зажигания ВАЗ на своей «девятке»:

Один из признаков того, что система зажигания ВАЗ 2109 работает некорректно — это поздняя реакция двигателя на поворот ключа. Другими словами двигатель запускается долго либо не с первого раза

Подобная неисправность является первой причиной проверить все составляющие системы и заменить поврежденные

Также следует обратить внимание на расход топлива. Если в последнее время количество потребляемого горючего возросло, значит, цикл зажигания нарушен и требуется его корректировка

И последний, самый тревожный сигнал — возникновение детонации

Из-за раннего появления искры топливо сгорает неравномерно, возникает перегрев двигателя. При детонации нередко отмечается прогорание цилиндра и поршня.

Возникает это по следующим причинам:

1. В первом случае искра имеет недостаточный заряд для поджигания смеси, из-за чего двигатель заводится проблематично. Требуется проверить свечи и другие элементы системы.
2. Расход топлива увеличивается из-за того, что зажигание срабатывает позже, нежели это необходимо. На воспламенение и сгорание смеси требуется определенный период, поэтому искра должна зажечь топливо вовремя. При позднем воспламенении смесь сгорает позже и дольше, чем это требуется, из-за чего поршневой механизм не может работать в полную мощность. Вследствие этого эффекта снижается КПД двигателя и повышается потребление топлива.
3. Другой случай — это когда искра возникает слишком рано и смесь сгорает преждевременно. Также наблюдается заметное падение КПД, но теперь оно сопровождается перегревом двигателя. Поскольку цикл движения поршня и сгорание смеси не совпали, энергия их работы будет потрачена на взаимогашение, в результате чего выходит нагревание рабочих органов.

Базовые понятия в работе зажигания

Чтобы докопаться до сути проблемы, необходимо знать механизмы работы данного узла. Для этого разберем некоторые азы теории, зная которые можно углубляться в вопрос исправления поломки.

Первое, что необходимо усвоить, что же собой представляет система зажигания. Система зажигания — связанные между собой узлы и устройства, совместная работа которых обеспечивает возникновение электрического разряда, который поджигает топливную смесь, обогащенную воздухом, в камере внутреннего сгорания.

Однако, для разбора проблемы нам нет необходимости знать всю систему. В большей степени нас интересует момент появления искры, который и отвечает за корректную работу всей системы. Момент, когда появляется искра называется моментом зажигания, поскольку он определяет временные рамки, в которых и поджигается сжатая топливная смесь.

• как понять, что зажигание выставлено неправильно;
• какие последствия могут быть;
• как правильно выставить зажигание.

под капотом ВАЗ 2109 Довольно часто автовладельцы ВАЗ 2109 связывают проблемы в работе своего автомобиля с неисправностями карбюратора. На самом деле, некоторые неполадки стоит воспринимать исключительно как следствие неправильно выставленного момента зажигания. Такими неполадками могут стать: затрудненный старт работы двигателя и белый едкий дым из выхлопной трубы.

Зажигание ВАЗ-2109

Да, опытные автовладельцы скажут, что описанные ниже неисправности могут быть связаны с неправильной работой и других систем и будут правы. Мы же предлагаем проверить первую и основную догадку о причинах поломки — неправильно выставленный угол зажигания. Список наиболее распространенных неполадок в работе двигателя:

• Чрезмерной высокий уровень детонации в поршневой системе двигателя. Опознать данную проблему можно по следующим признакам: при вдавливании педали газ в двигателе появляется звенящий звук. С этой проблемой сталкиваются неопытные или невнимательные автовладельцы, которые уделяют недостаточно внимания при техническом обслуживании. Причина преждевременной детонации заключается в раннем срабатывании зажигания, которое может привести к деформации поршневых колец. А ведь ремонт этого узла является очень дорогостоящим.
• Если при старте работы двигателя из выхлопной трубы выходит черный дым, это также может свидетельствовать о преждевременном зажигании.
• Ощутимая потеря мощности двигателя; увеличенный расход топлива; заторможенная реакция двигателя на смену режима работы, слабая приемистость. Все эти “недуги” в работе “сердца” вашего автомобиля говорят о запоздалом срабатывании зажигания. Причина подобного явления в том, что топливная смесь не успевает полностью выгореть при достижении поршнем наивысшей точки работы. Верхняя точка работы поршня еще известна как мёртвая. Вот и получается, что при негативном движении, топливная смесь все еще сгорает в цилиндре. Помимо этого возможна и другая причина, а именно очень высокая температура выпускных труб.
• В случае, если проблема в работе двигателя возникает непосредственно при нажатии на газ, то, вероятно, зажигание срабатывает позже, чем это необходимо. При таком варианте работа двигателя происходит с перебоями, а нажатие на педаль газа вызывает провалы в его функционировании. Наличие такой проблемы может вызвать рывки при движении автомобиля.
• Заведенный двигатель не поддерживает или плохо поддерживает работу на холостых оборотах.

Возникновение одной из перечисленных неисправностей в работе ВАЗ-2109 должно вызвать у автовладельца тревогу. В таком случае стоит проверить угол, на который выставлена система зажигания. Может быть и так, что повторное выставление угла зажигания решить вашу проблему.

Система зажигания – это связанные между собой разнообразные приборы и устройства, которые гарантируют появление электрического разряда, который в свою очередь поджигает смесь топлива и воздуха в системе двигателя внутреннего сгорания. Данная система играет огромное значение в техническом оснащении автомобиля и электрооборудовании.

Нас интересует не вся система зажигания, а только момент появления искры, который определяет правильность работы всей системы. Этот момент называется моментом зажигания, т.к. определяет время поджигания рабочей смеси в сжатом виде. Неправильно выставленный момент зажигания влечет за собой множество проблем в работе автомобиля. С помощью данной статьи вы узнаете, как определить неполадку, чем она грозит и как её исправить.

ВАЗ-21099: под капотом

Устройство системы зажигания на классических двигателях ВАЗ

Моторы, устанавливаемые на ВАЗ 2106, отличаются рабочим объёмом, но имеют одинаковую конструкцию. Трамблёр, детали ГРМ, передняя крышка с метками и шкив коленвала взаимозаменяемы при ремонте. Встречается контактная (КСЗ) и бесконтактная (БСЗ) системы зажигания. В первом случае размыкание контактов происходит механическим способом при повороте вала трамблёра на 90 0 . Во втором варианте применён датчик Холла и контроллер, позволяющий точно определять момент подачи искры в цилиндры.

Простейшая контактная система состоит из следующих элементов:

• Замок зажигания, он же выключатель;
• Катушка зажигания с двумя обмотками для получения высокого напряжения;
• Механический прерыватель, размыкающий первичную обмотку катушки в нужный момент;
• Ротор и контактная крышка для распределения напряжения к свечам зажигания;
• Центробежный и вакуумный регуляторы;
• Транзистор для снижения силы тока в первичной обмотке и продления срока службы;
• Свечи зажигания;
• Высоковольтные провода.

Схема контактного зажигания: 1 — генератор, 2 — замок зажигания, 3 — распределитель зажигания, 4 — кулачок прерывателя, 5 — свечи зажигания, 6 — катушка зажигания, 7 — аккумуляторная батарея

Принцип работы любой системы зажигания выглядит следующим образом. В момент, когда поршень в цилиндре находится в верхнем положении и максимально сжимает топливную смесь, происходит размыкание обмоток катушки. Высокое напряжение через крышку-распределитель попадает по высоковольтному проводу к соответствующей свече зажигания, на электродах которой возникает мощная искра. Происходит воспламенение. Этот процесс называется рабочим ходом поршня.

С увеличением оборотов двигателя угол опережения зажигания (УОЗ) изменяется, а центробежный регулятор делает угол оптимальным. Вакуумный регулятор смещает угол в зависимости от разрежения во впускном коллекторе. Это позволяет добиваться оптимальной мощности на всех режимах работы двигателя.

Тестирование работы

Когда все необходимые действия закончены, рекомендуется провести тестирование проведенных установок. Для этого требуется:

1. Завести двигатель и разогнаться до 50 км/ч.
2. Перевести коробку передач на четвертую и нажать педаль газа в пол.
3. Прислушаться к работе двигателя.
4. Если будет слышен звук детонации, она будет короткой и легкой, то все настройки верны.
5. Если посторонние звуки отсутствуют, тогда момент подобран поздний. Требуется ослабить крепление корпуса и повернуть его вправо.

Модуль зажигания

Выставить зажигание на автомобиле ВАЗ-2109 и его модификациях можно самостоятельно. Для этого потребуются стробоскоп и вспомогательная лампочка. Тем, кто уже имел подобный опыт с другими моделями ВАЗа, не составит большого труда все починить. Новичку лучше сразу обратиться на СТО.

Регулировка по тахометру

В том случае, если у вас нет ни стробоскопа, ни контрольной лампочки, то в принципе, и без этого можно будет решить проблему настройки УОЗ. Для выполнения этой задачи вам потребуется обычный автомобильный тахометр, который предназначен для считывания оборотов коленчатого вала. В данном случае для выполнения задачи вам потребуется помощь напарника, поскольку один из вас будет сидеть за рулем автомобиля, а второй в это же время будет вращать корпус распределителя.

Как выставить УОЗ с помощью тахометра:

В первую очередь необходимо будет активировать зажигание и завести силовой агрегат, при этом обратите внимание на перемещение стрелки на приборе. Не во всех карбюраторных «девятках» имеется тахометр, поэтому процедура регулировки будет актуальна только для тех авто, в которых это устройство имеется.
Когда двигатель будет запущен, вы или ваш помощник должны открутить болты, которые фиксируют корпус распределительного механизма

Сам трамблер после этого нужно будет повернуть.
После того, как ключ в замке будет повернут, стрелка на циферблате устройства может резко дернуться, после чего вернуться в значение 0. Это нормально и переживать не стоит, трамблер выставляем до того момента, пока это не произойдет. Когда стрелка на тахометре будет перемещаться, то есть только начнет отклоняться, корпус трамблера нужно будет перестать вращать и надежно закрепить. Учтите, что такой метод требует внимательности и терпеливости, а также сосредоточенности, так что выполняя его впервые, не факт, что у вас все получится сделать правильно. Для регулировки потребуется время, учтите это.
