Все об установке и замене трамблера на ваз 2106: просто о сложном

Ремонт

Итак, автовладелец выявил определенные неисправности в работе трамблера и готов приступить к самостоятельному ремонту этого узла. Первое, что необходимо знать в таком случае – это то, как правильно снять и установить трамблер обратно. Я рекомендую следовать такой инструкции:

1. Для начала: проверить, не видны ли искры на работающем двигателе. Сделать это можно, как правило, в темноте. Если искры просматривается, это дает повод утверждать о нарушении изоляции. Также крышка обязательно должна быть сухая и чистая, к тому же она склонна к прогоранию. Кроме этого, я советую проверить и соединения проводов, то есть факт целостности контактов. Поэтому клеммы в крышке, по крайней мере без особых усилий, не должны выниматься.
2. После совершенных базовых проверок снять с клеммы аккумулятора минусовой провод.
3. От трамблера отсоединить провода высоковольтного типа и вакуумный шланг.
4. Вынуть из привода дроссельных заслонок трос.
5. Вместе с проводами и шпильками снять кронштейн, который держит провода. Для этого открутить гайку и ни в коем случае ее не потерять.

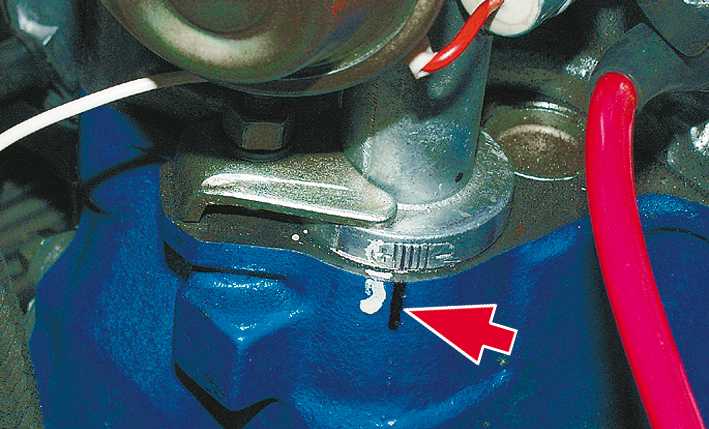

6. На корпус, крышку трамблера и приводы вспомогательных устройств нанести специальные метки, которые при дальнейшей установке описываемого механизма на место помогут сохранить стартовый момент зажигания. В ином случае необходимостью выступит его регулировка.
7. При помощи отвертки отжать фиксатор разъема, к которому присоединен жгут приводов, и вытащить последние.
8. Вытащить резиновую заглушку, размещающаяся в корпусе картера сцепления.
9. Прокрутить коленчатый вал до тех пор, пока в верхней «мертвой» точке не окажется поршень первого цилиндра. При этом риска маховика должна совпасть со средним делением, что на шкале корпуса.
10. Открутить гайки и вместе с крышкой трамблера вынуть данное устройство.
11. Установку осуществить в обратной последовательности. Тут следует напомнить об обязательной проверке совмещения меток и момента зажигания.

Автовладелец должен знать, что каждый провод на крышке трамблера установлен в определенной последовательности, которая зависит от работы цилиндров. Так, из всех них обозначается лишь первый, а остальные должен установить уже сам водитель, при этом сделать это нужно против вращения часовой стрелки. Еще один обязательный фактор при осуществлении данной процедуры – взгляд автолюбителя должен быть со стороны бачка с антифризом, сделанный из пластика.

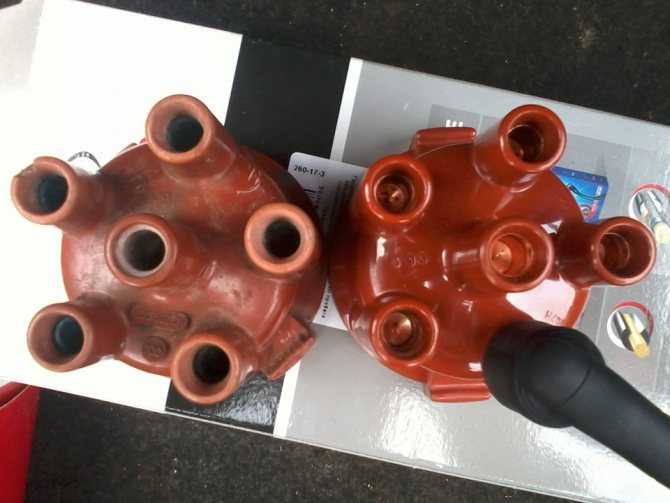

Не менее важный момент: если возникла необходимость замены крышки или бегунка, то демонтаж самого трамблера уже не требуется.

Итак, ремонт прерывателя-распределителя зажигания проходит в такие этапы:

• Отсоединение высоковольтных проводов и снятие с автомобиля распределителя.
• Снятие крышки и ее внимательный осмотр. Дело в том, что ее можно пробить (это проявляется в наличии тонкой темной полоски), а это устраняется исключительно при помощи замены на новую. Также в ней может выпасть центральный контакт (его еще называют угольком), что исправляется таким же несложным способом – заменой на новый.
• Проверка бегунка, который также будет нуждаться в замене при факте наличия расправившегося предохранителя и темных полос, ржавчины, следов гари.
• Снять пылезащитный экран: достать клемму низкого напряжения, для этого открутив винт ее крепления, после чего при помощи отвертки разжать лапки держателя и вынуть из него провода. Далее открутить два винта, которые крепят опорную пластину датчика Холла, и снять последнюю. После этого – из штифта пластины вытащить стопорное кольцо, для чего может понадобиться значительное усилие. Открутить винтики, которые крепят вакуум-корректор, после чего с применением отвертки выдернуть его тягу – теперь его можно полностью снять с трамблера. На заключительном этапе – выдернуть опорную пластину и проверить состояние ее втулки. В идеале на ней не должно быть каких-либо разрывов, и не должно быть заметно ее износа. Иначе возникнет необходимость полной замены этого элемента.
• Снять пружинное кольцо, прижимающий штифт, который крепит муфту. Если уплотнительное кольцо порвалось, потеряло былую эластичностью или совсем истерлось – срочная замена. Вбить штифт из муфты, вынуть ее и регулировочные шайбы. В замене этот элемент нуждается, если его шипы «слизаны».
• Вынуть центробежный регулятор и валик. При обнаружении люфтов, износа, выбоин, заусениц, факта несвободного вращения грузов и т.д. – заменить весь корпус трамблера.

Ремонт трамблера, несмотря на то, что он считается сложной деталью и не менее капризной, можно осуществить собственными силами. Поэтому я советую не бояться и пробовать совершать данный процесс, при этом обязательно следуя поданным инструкциям.

Установка трамблёра и настройка межконтактного зазора

При монтаже прерывателя-распределителя важно установить его так, чтобы УОЗ был близким к идеальному

Монтаж прерывателя-распределителя

Процесс установки идентичен для контактных и бесконтактных трамблёров.

Необходимые инструменты и средства:

• ключ на 38 мм;
• ключ на 13 мм;
• контрольная лампа.

Порядок монтажных работ следующий:

1. Используя ключ на 38 мм, прокручиваем коленвал за гайку крепления шкива вправо до совпадения метки на шкиве со средней меткой на крышке газораспределительного механизма.

Регулировка контактов прерывателя

От того, насколько точно будет выставлен межконтактный зазор, зависит стабильность работы силового агрегата, его мощностные характеристики и расход горючего.

Для регулировки зазора потребуются:

• гаечный ключ на 38 мм;
• шлицевая отвёртка;
• плоский щуп толщиной 0,4 мм.

Регулировка контактов выполняется в следующем порядке:

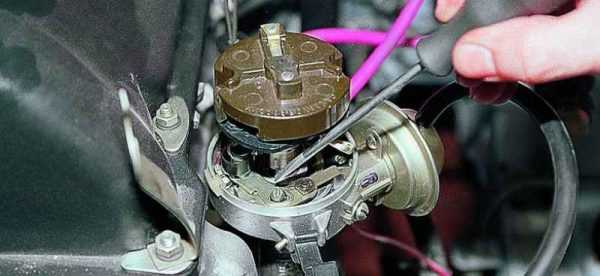

1. Если крышка и бегунок трамблёра не сняты, снимаем их в соответствии с приведённой выше инструкцией.
2. При помощи ключа на 38 мм проворачиваем коленчатый вал двигателя до того момента, пока кулачок на вале трамблёра не разомкнёт контакты на максимальное расстояние.
3. Используя щуп на 0,4 мм, измеряем величину зазора. Как уже упоминалось, он должен составлять 0,35–0,45 мм.

Если вы имеете дело с бесконтактным трамблёром, никакой регулировки контактов производить не нужно.

Смазка трамблёра

Для того чтобы прерыватель-распределитель служил как можно дольше и не подводил в самый неподходящий момент, за ним необходимо ухаживать. Рекомендуется хотя бы раз в квартал производить его визуальный осмотр, удалять с устройства грязь, а также смазывать.

В начале статьи мы говорили о том, что в корпусе трамблёра имеется специальная маслёнка. Она нужна для того, чтобы смазывать опорную втулку вала. Без смазки она быстро выйдет из строя и будет способствовать износу вала.

Для смазки втулки необходимо снять крышку трамблёра, повернуть маслёнку так, чтобы её отверстие открылось, и капнуть внутрь неё 5–6 капель чистого моторного масла. Сделать это можно при помощи специальной пластиковой маслёнки или медицинского шприца без иглы.

Видео: смазка трамблёра

Систематически обслуживайте трамблёр вашей «копейки», вовремя его ремонтируйте, и он будет служить ещё очень долго.

Источник

Ремонт бесконтактного распределителя

Для определения и устранения неисправности требуется тщательная диагностика, подразумевающая демонтаж и разборку устройства. Единственный элемент трамблёра, проверить который можно, не разбирая его — это конденсатор. С него и начнём.

Проверка конденсатора

Как уже упоминалось, конденсатор служит своего рода искрогасителем. Он предупреждает образование электрической дуги между контактами прерывателя в момент их размыкания. Для проверки его работоспособности необходимо выполнить следующие действия:

1. Отсоединить провод низкого напряжения, соединяющий катушку и трамблёр.
2. Отсоединить от трамблёра провод конденсатора.
3. Эти два провода подключить к обычной двенадцативольтовой автомобильной лампе.
4. Включить зажигание. Если лампа загорелась — конденсатор пробит.

5. Заменить конденсатор, проверить, как работает двигатель.

   Горящая лампа свидетельствует о неисправности конденсатора

Снятие трамблёра с двигателя

Распределитель установлен в блоке цилиндров двигателя с левой стороны. Он зафиксирован на специальном кронштейне при помощи одной гайки. Для демонтажа устройства необходимо:

1. Отключить провод «-» от клеммы аккумулятора.
2. Отстегнуть две защёлки, крепящие крышку прерывателя-распределителя к корпусу.

3. Отсоединить от крышки все бронепровода.

   Провода высокого напряжения отсоединяются от крышки трамблёра

4. Снять шланг вакуумного регулятора со штуцера на резервуаре.

   Шланг легко снимается рукой

5. С помощью ключа на «7» открутить гайку крепления низковольтного провода.

   Провод зафиксирован гайкой

6. Ключом на «13» открутить гайку крепления трамблёра.

   Гайка откручивается ключом на «13»

7. Вынуть трамблёр из его посадочного гнезда.

   Чтобы вынуть трамблёр из отверстия в блоке двигателя, аккуратно потяните его вверх

Двигатель к ВАЗ-2106 | купить в Автоклассике.

Я согласен с пользовательским соглашением

Я согласен получать новости

• отремонтированный
• новый
• использовал
• нет

нет

Ремкомплект масляного фильтра

2101-1012005-ПК

ЦЕНА

$
12,60
Купить

нет

Масляный фильтр

2101-1012005

ЦЕНА

новый

Топливный насос

2101-1106010

ЦЕНА

$
42,26
Купить

новый

Цепь клапанного механизма

2101-1006040

ЦЕНА

$
26,57
Купить

нет

Воздушный фильтр

2103-1109010-10

ЦЕНА

$
31,50
Нет в наличии Сообщить о наличии

нет

Масляный щуп

2101-1009050

ЦЕНА

$
10,08
Нет в наличии Сообщить о наличии

КАТЕГОРИЯ

• показать все автозапчасти
• Двигатель 4
• Топливная система 1
• Топливный бак и трубопровод 1
• Двигатель 3 0 Система смазки
• 081 2
• Camshaft drive  1
• Control mechanisms  3
• The brakes  3
• Brake pedal and drive  1
• Hydraulic brake system  1
• Front brake caliper  1
• Электрооборудование 9
• Приборы и датчики 1
• Привод спидометра 1
• Электрооборудование 8
• Headlamp  2
• Battery and generator  1
• Ignition system  1
• Distributor  1
• Signals  3
• Transmission  2
• Clutch  1
• Управление сцеплением 1
• Задний мост 1
• Задний мост и полуоси 1
• Ходовая часть 11
• Front axle  7
• Steering gear  1
• Swivel fist  6
• Suspension  2
• Front suspension arms  2
• Wheels  2
• Wheels  2
• Body  21
• Задняя часть кузова 4
• Крышка багажника 4
• Передняя дверь 1
• Передние двери1 9 Задняя дверь 120081 2
• Rear doors  1
• Rear door locks  1
• Windshield and rear window  3
• Windshield washer  1
• Wiper  1
• Window  1
• Body front 3
• Панель приборов 2
• Панель приборов 1
• Капот, крылья, облицовка радиатора 6
• Решетка радиатора 81 8
• Капюшон 2
• Аксессуары 2
• Аксессуары салона 2
• _{Запчасти по запросу}
• _{документация}

Автозапчасти для старых автомобилей — Etsy Дания

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных.

Проверка и регулировка зазора между контактами прерывателя

Проверку зазора обычно производят плоским щупом. Перед проверкой вращением валика прерывателя уста­навливают кулачок преры­вателя в положение полного размыкания контактов и вводят щуп в зазор между контактами. Щуп должен входить плотно, без раз

ведения контактов.

Для регулировки за­зора между контактами пре­рывателя ослабляют винт 1 (рис. 50,а) крепления пла­стины неподвижного кон­такта вращением регулиро­вочного эксцентрика 2 уста­навливают нормальный за­зор. Затем завертывают винт 1 и снова проверяют зазор между контактами. В прерывателях – распределителях Р147-Д автомобиля ГАЗ-3102 и Р125 автомобилей ВАЗ для регулировки зазора между контактами прерывателя следует немного отвернуть два винта 2(рис. 50, б)крепления пластины неподвижного контакта, затем установить лезвие отвертки в спе­циаль­ную прорезь на пластине и легким вращением отвертки сместить пластину до нормального зазора между контактами. Затем завертывают оба винта 2и снова проверяют зазор.

Вследствие образования на рабочей поверхности кон­тактов прерывателя лунки и выступа (рис. 51) зазор А,измеренный плоским щупом, будет меньше фактического за­зора Б.

Поэтому более целесообразно измерять не величину зазора между кон­тактами, а угол замкнутого состояния их, который определяют с помощью специального оборудова­ния или упрощенным спосо­бом — при помощи транспортира. Для этого транспортир уста­навливается под ротор распределителя (рис. 52).

Параллельно контактам прерывателя подключают контрольную лампу. Вклю­чают цепь тока низ­кого напряжения и мед­ленно, плавно вращают валик прерывателя в направле­нии его рабочего вращения. В пе­риод вращения контрольная лампа будет периодически за­гораться и гаснуть. По величине угла поворота ротора, при котором лампа не горит, заме­ряют угол замкнутого состояния контактов преры­вателя. Нор­мальные значения зазоров ме­жду контактами и углы замкнутого состояния контактов указаны в табл. 4.

Однако такой способ измерения угла замкнутого состояния контактов недостаточно точный, так как не позволяет учесть влияния износа и люфтов, поэтому целесообразно проверять угол замкнутого состояния при вращении валика.

Принцип такой проверки заключается в следующем. Сила то­ка, проходящего через контакты прерывателя во время их работы, зависит от напряжения батареи, сопротивления контактов, часто­ты вращения вала прерывателя и угла замкнутого состояния контактов. При постоянной частоте вращения вала прерывателя сила тока, проходящего через кон­такты прерывателя, будет про­порциональна углу замкнутого состояния контактов, поэтому из­мерение этого угла заключается в измерении силы тока, прохо­дящего через контакты.

Прерыватель подключается по схеме, приведенной на рис. 53.

На шкале микроамперметра 2 наносят зоны, соответствующие допустимым значениям угла замкнутого состояния контактов для прерывателей с четырьмя, шестью и восемью выступами ку­лачка при определенной частоте вращения вала прерывателя (например, 1500−1 мин). Резистор 6 подбирается при градуировке микроамперметра 2 в зависимости от частоты вращения, на кото­рой производится измерение угла замкнутого состояния контак­тов. Чем больше этот угол, тем больше средняя сила тока, проходящего через микроамперметр, и тем на больший угол отклонится стрелка прибора. При непо­движном вале прерывателя и замкнутых контактах прерыва­теля стрелка микроамперметра отклоняется на всю шкалу. Пе­ременный резистор обеспечи­вает точность настройки микро­амперметра 2 в зависимости от напряжения батареи и состоя­ния контактов прерывателя. Для регулировки угла замкну­того состояния контактов при определенной частоте вращения (при которой наносились мет­ки) ослабляют винт крепления держателя неподвижного кон­такта и, плавно вращая регу­лировочный эксцентрик, сов­мещают стрелку прибора с со­ответствующей зоной на шкале. Приборы и стенды промышленно­го изготовления позволяют производить такие проверки и регу­лировки независимо от частоты вращения валика прерывателя, что значительно упрощает проверку.

Ремонт трамблера своими руками

Чтобы произвести ремонт устройства, его необходимо разобрать. Если вы не знаете, как установить, отремонтировать или произвести замену узла, наша инструкция поможет вам осуществить эту задачу (наглядная инструкция по ремонту представлена на видео ниже, автор — канал ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Снятие и разборка

Чтоб произвести замену, для начала механизм следует демонтировать.

Чтобы сделать это, выполните следующие действия:

1. Сначала обесточьте бортовую сеть, ведь если работы по замене узла будут производиться при включенном аккумуляторе, это может привести к перегоранию нового механизма. Отключите отрицательную клемму от АКБ.
2. После этого коленвал нужно выставить по отметке — проверните его до того момента, пока метки не будут совмещены. Сделав это, со свечей необходимо снять наконечники высоковольтных кабелей и отсоединить два крепления крышки прерывателя. Сделав это, вы можете увидеть бегунок — если он направлен на цилиндр 2, то коленвал следует повернуть на один оборот.
3. Далее, сдвиньте патрубок с вакуумного регулятора, при помощи ключа на 13 выкрутите гайку, фиксирующую прерыватель, затем узел можно снять.
4. Для разборки устройства необходимо открутить крепежные болты бегунка, сделав это, можно снять ротор. После этого можно открутить гайку, расположенную на корпусе прерывателя, при этом на противоположной стороне винт нужно зафиксировать, для этого можно использовать отвертку.
5. Снимите фиксатор и извлеките пластиковый изолятор из конструкции. После этих действий можно открутить болты, которые фиксируют контактную группу. Саму группу можно демонтировать.
6. При помощи подручных инструментов можно выбить штифт вала. Непосредственно с самого валика следует снять масляный отражатель вместе с шайбой. Сделав это, вал можно вытащить из корпуса.
7. Для того, чтобы получить доступ к подшипнику, на верхней части корпуса необходимо демонтировать шайбу штока регулятора опережения.
8. Открутите винты, фиксирующие регулятор, после чего можно произвести снятие механизма опережения. Выкрутите еще два винта, при помощи которых крепятся пластины подшипникового устройства. Произведите его демонтаж, поддев с разных стороны.

Ремонт

Демонтаж и разборка на этом завершены

Чтобы поставить новые детали, необходимо внимательно осмотреть конструкцию, в первую очередь уделите внимание крышке. Если на ней видны дефекты или ее состояние вызывает сомнения, то крышку следует поменять

Также обратите внимание на бегунок — с виду он должен быть целым любые дефекты должны отсутствовать. Для проверки бегунка используйте мультиметр — уровень сопротивления должен составлять в районе 5-6 кОм.

Если контакты контактной группы замыкаются плотно, люфты отсутствуют, признаков износа и горелости нет, то эту часть можно не трогать. В противном случае необходимо устанавливать новую контактную группу. Что касается грузиков на валу, то эти элементы должны ходить свободно и без заеданий, а под действием пружин они должны возвращаться на место. Если при работе элемента имеются заедания, то подвижные части конструкции нужно смазать моторной жидкостью.

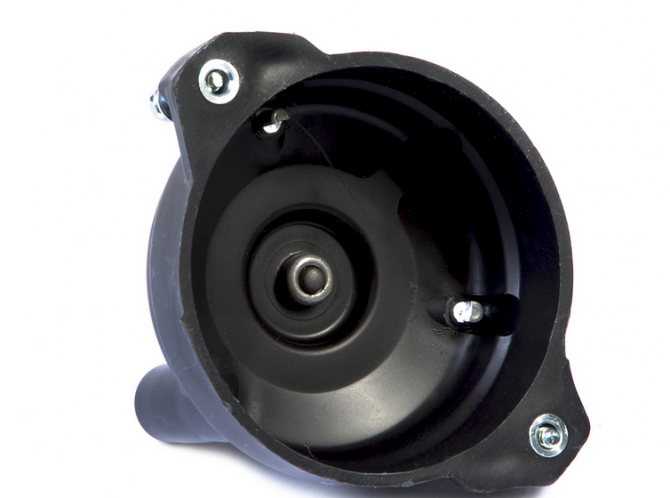

На валу не должно быть никаких симптомов износа, а если они имеются, то элемент также меняется. Также необходимо произвести диагностику вакуумного регулятора. Проверить его в домашних условиях можно без проблем — для этого через штуцер механизма необходимо втянуть в себя воздух.

Если вакуумный регулятор работает в нормальном режиме, то его шток начнет передвигаться при попытке втянуть воздух, в противном случае потребуется его замена. Последний элемент, который следует проверить — это подшипник. При работе он должен проворачиваться без заеданий, любые зазоры должны отсутствовать. Если имеется даже небольшой люфт, подшипниковую деталь надо будет поменять.

Ремонт трамблера в категории «Авто — мото»

Бігун дистриб’ютора (Трамблер) V8 Mercruiser 13524A1 13524A5 Johnson/Evinrude 07754439

Доставка по Украине

780 грн

Купить

Трамблер контактный ЗИЛ 130 Б/У на запчасти или ремонт

Недоступен

1 200 грн

Смотреть

ФЛП Макаренко А.А.Одесса

Распределитель зажигания ЗАЗ 1102 Таврия 1102-3706010 AT

Доставка по Украине

861.76 грн

Купить

Контакты трамблера (распределителя) ВАЗ 2101-2107 AT 1069

Доставка из г. Днепр

67 грн

Купить

Крышка распределителя ВАЗ 2101-2107 AT 6500-001ID

Доставка из г. Днепр

154 грн

Купить

Распределитель зажигания трамблер ВАЗ 2101-2107 AT 2101-3706010

Доставка из г. Днепр

724 грн

Купить

Распределитель зажигания трамблер ВАЗ 2101-2107 (бесконтактный) AT 2101-3706011

Доставка из г. Днепр

967 грн

Купить

Распределитель зажигания трамблер ВАЗ 2103-06 (бесконтактный) AT 2103-3706011

Доставка из г.

962 грн

Купить

Распределитель зажигания трамблер ВАЗ 2108-2109 AT 2108-3706010

Доставка из г. Днепр

999 грн

Купить

Распределитель зажигания трамблер Волга, Газель (бесконтактный) AT 6010-024ID

Доставка из г. Днепр

1 108 грн

Купить

Распределитель зажигания трамблер Таврия AT 1102-3706010

Доставка из г. Днепр

1 047 грн

Купить

Распределитель зажигания трамблер ВАЗ 2101-2107 (бесконтактный) LA 2101-3706010ВК LSA Словакия

Доставка из г. Днепр

761 грн

Купить

Распределитель зажигания трамблер ВАЗ 2103-2106 (бесконтактный) LA 2103-3706010ВК LSA Словакия

Доставка из г. Днепр

757 грн

Купить

Крышка трамблера Mazda Мазда 626 GE S5 Мазда

Недоступен

880 грн

Смотреть

Датчик хола, комутатор в трамблер S5 Мазда Mazda 626 GE

Недоступен

2 400 грн

Смотреть

Крышка распределителя зажигания (трамблера) ВАЗ 2101-07 LA 2101-3706500 LSA

Недоступен

87.

Смотреть

Крышка распределителя зажигания (трамблера) ВАЗ 2108-2109 2108-3706500 LSA

Недоступен

87.98 грн

Смотреть

Крышка распределителя ВАЗ 2108-2109 AT 6500-008ID

Недоступен

154 грн

Смотреть

Крышка распределителя Москич 412, 2140 (P35-3706.500) AT 6500-412ID

Недоступен

149 грн

Смотреть

Распределитель зажигания трамблер Москвич М-412, ИЖ (АИ-76) AT 6010-412ID

Недоступен

786 грн

Смотреть

Распределитель зажигания трамблер ВАЗ 2101-2107 LA 2101-3706010 LSA Словакия

Недоступен

617 грн

Смотреть

Распределитель зажигания трамблер ВАЗ 2103-2106 LA 2103-3706010 LSA Словакия

Недоступен

555 грн

Смотреть

Распределитель зажигания трамблер ВАЗ 2108-2109 LA 2108-3706010BK LSA Словакия

Недоступен

799 грн

Смотреть

Распределитель зажигания трамблер Москвич М-412, ИЖ (АИ-76) LA 17-3706 MB LSA Словакия

Недоступен

653 грн

Смотреть

Ремонт трамблера ВАЗ 2106

На старых автомобилях ВАЗ 2106 устанавливается контактный трамблер, но такая система не слишком надежна – из-за неполадок в контактной группе (КГ) нередко возникают различные проблемы:

• из-за подгорания контактов двигатель может не заводиться;
• слишком большой зазор в КГ влияет на мощность двигателя – двигатель перестает развивать обороты;
• при малом зазоре в контактах мотор дергается, работает нестабильно.

• проворачиваем коленчатый вал до совмещения меток;
• сдергиваем со свечей наконечники высоковольтных проводов;
• отщелкиваем два фиксатора крышки распределителя, смотрим, в каком положении находится бегунок. Если он направлен на четвертый цилиндр, делаем еще полный поворот коленвала. Обычно при правильно выставленных метках он должен быть расположен так, как на картинке ниже;

Теперь ПР следует разобрать, выполняем следующие операции:

• отворачиваем крепежные винты бегунка, демонтируем ротор;

Разборка на этом закончена, осталось провести дефектовку, заменить изношенные детали.

Прерыватель-распределитель зажигания «семёрки»

Трамблёр используется для формирования импульсного напряжения в низковольтной цепи системы зажигания, а также распределения высоковольтных импульсов по свечам. Кроме этого, в его функции входит автоматическая регулировка угла опережения искрообразования.

Какие трамблёры бывают

В ВАЗ 2107 в зависимости от типа системы зажигания могут применяться распределители двух видов: контактные и бесконтактные. С виду они практически не отличаются. Разница между ними заключается в устройстве, отвечающем за образование импульса в низковольтной цепи системы. У первых за эту функцию отвечает группа контактов, у вторых — электромагнитный датчик, работа которого построена на эффекте Холла. Во всём остальном принцип работы устройств идентичен.

Как заменить трамблёр, он же распределитель зажигания на ВАЗ 2101-ВАЗ 2107?

Примечание!
Когда придёте в автомагазин за новым распределителем, говорите продавцу для какого автомобиля вам именно нужен распределитель, просто взять распределитель от ВАЗ 2101, так на ВАЗ 2103 он уже не подойдёт, потому что у тройки чуть по выше блок цилиндров и в связи с этим коротенький вал который идёт на копейке, просто не дотянется до грибка и в связи с этим автомобиль у вас работать не будет!

Снятие:
1) В начале выкрутите свечу которая идёт на первый цилиндр и закрыв после этого пальцем отверстие в головке, крутаните коленвал за его шкив при помощи специального ключа, более подробно о том как эту операцию провести, читайте в статье: «», пункты 1-2 прочтите.

2) Идём дальше, теперь от штуцера (Указан синей стрелкой) вакуумного регулятора отсоедините шланг который к нему подсоединяется, он ещё красной стрелкой указан на фото 1, а после этого полностью отверните гайку которая крепит сам трамблёр (см. фото 2) и поднимите на верх его после этого, но учтите под гайкой находиться шайба и пластина, поэтому не потеряйте их.

Примечание!
Когда вы поднимите распределитель зажигания на верх, переверните его и отверните гайку которая крепит низковольтный провод, после отворачивания снимите гайку (Придерживайте её когда будете отворачивать, чтобы не упала), а так же провод и шайбу, ещё отсоедините все пять высоковольтных провода которые к крышке трамблёра подсоединяются (Эти провода на маленьком фото ниже видно)!

Установка:
1) Снимается как вы уже поняли распределитель зажигания легко, но вот с установкой есть некоторые моменты, вообще она производиться в обратном порядке снятию, просто перед установкой обязательно проверьте зазор между контактами (Проверять зазор вам нужно в том месте, которое показано на фото ниже, там будут два контакта очень близко стоять вы их сразу же увидите), данный зазор должен быть 0.35–0.45 мм, проверять его нужно при помощи специального щупа и регулировать тоже при помощи него, только во время регулировки в сторону щуп не уводите, а строго в прямом направление, вперёд и назад его двигайте.

Примечание!
Более подробно о том как отрегулировать этот зазор, смотрите в ролике который расположен ниже, в нём подробно показано выставление этого зазора начиная с 6:10 минуты и заканчивая на 11 минуте и да кстати, если у вас установлена бес контактная система зажигания то этот зазор вам выставлять не нужно так как у вас этих двух контактов просто нет, в вашем случае нужно всего лишь выставить трамблёр по метке и всё на этом!

2) После проверки и выставления зазора на новом трамблёре, переходите к установки крышки на новый распределитель зажигания, так же к крышке подсоедините все высоковольтные провода (Только с подсоединением проводов не ошибитесь, на крышке есть метки на которых написано на какой цилиндр какой провод идёт, учтите это), затем к новому распределителю подсоедините низковольтный провод (см. фото 1) и закрутите до упора гайку его крепления, далее переходите уже непосредственно к установке, в начале установке ротор (Это верхняя часть трамблёра, её ещё бегунок называют) поверните чтобы его наружный контакт (Указан красной стрелкой на фото 2) смотрел на первый цилиндр, вернее не смотрел а просто чтобы данный контакт был направлен на цифру 1 которая присутствует на крышке трамблёра (Данная цифра на крышке обозначает номер цилиндра), следом устанавливайте распределитель зажигания в отверстие из которого вы его вынули (см. фото 3), но устанавливайте его придерживая при этом вал от проворачивания и когда его установите на своё место, проверьте чтобы пружинные защёлки были направлены параллельно двигателю (На фото 4 показано как должен правильно стоять трамблёр), когда это сделаете, закрутите гайку которая крепит распределитель но только не до конца, подсоедините после чего в вакуумному регулятора шланг который вы отсоединяли ранее и переходите к установке зажигания на автомобиле. (О том как устанавливать момент зажигания, мы уже говорили ранее, дав ссылку для этого на другую статью, поэтому поищите эту ссылку вверху и перейдите по ней, там всё подробно описано)

Основные узлы трамблера и описание его работы

Устройство трамблера Ваз классика

Устройство

Трамблер собран в корпусе. Внутри него на подшипнике смонтирована контактная группа: подвижный и неподвижный контакты или датчик Холла (для бесконтактного зажигания). Для коррекции угла опережения вакуумный регулятор может поворачивать контактную группу на небольшой угол относительно корпуса. Снизу корпуса на винтах закреплен конденсатор. В центре корпуса на втулках установлен приводной валик. Его низ имеет шлицы, которыми он зацепляется с шестерней привода. В верхней части валика расположены кулачки привода контактов (для контактного зажигания) или стальной стакан с четырьмя прорезями- экран (для бесконтактного зажигания). На самом верху, на стальной площадке, установлены два грузика и две пружины центробежного регулятора зажигания. Сверху двумя винтами привинчен пластиковый корпус с подвижным контактом и помехоподавительным сопротивлением распределителя высокого напряжения (бегунок). Вся конструкция закрывается крышкой на двух пружинных защелках. Корпус и крышка имеют выступ и паз, чтобы совмещались только в одном положении. В крышке имеются контактные клеммы проводов высокого напряжения от свечей зажигания и от катушки зажигания. Трамблер закреплен на блоке двигателя с помощью шпильки, гайки и прижимной шайбы. Для регулировки угла опережения зажигания корпус можно поворачивать относительно блока.

Работа

Трамблер через привод связан с коленвалом двигателя и вращается вместе с ним. За два полных оборота коленчатого вала валик трамблера делает один оборот. Это из-за того, что двигатель у нас четырехтактный. Устанавливая трамблер на место, валик ориентируют в строгом соответствии с порядком работы двигателя. Сделано так для того, чтобы контакты размыкались и искра на свече проскакивала тогда, когда поршень каждого цилиндра, сжимая горючую смесь, не дошел до верхней мертвой точки (ВМТ) на несколько миллиметров. Это называют опережением зажигания. При увеличении числа оборотов расстояние должно быть увеличено, а при уменьшении уменьшено, что и выполняет центробежный регулятор. Его грузики под влиянием центробежной силы, которая тем больше, чем выше обороты двигателя, расходятся в стороны и сдвигают кулачки относительно валика, делая зажигание более «ранним». При уменьшении оборотов двигателя пружины возвращают грузики на место и зажигание становится «позднее». Это необходимо для повышения мощности и экономичности двигателя. Кроме центробежного, на трамблере установлен еще и вакуумный регулятор опережения зажигания. Его функция- делать зажигание «раньше» при малых углах открытия дроссельной заслонки и «позже» при резком открытии дросселя. На холостом ходу и на полном «газу» вакуумник не работает. Настраиваются регуляторы только на стендах, поэтому, менять настройки самостоятельно не нужно.

Установка электронного БСЗ вместо контактного

Что входит в комплект БСЗ

Кроме того, потребуются свечи (лучше новые) с зазором 0,7–0,8 мм и комплект проводов высокого напряжения. Катушка типа Б-117А (используется в бесконтактной системе) не подходит для электронного зажигания. Её характеристики не соответствуют параметрам другого оборудования цепи.

Подготовка

Перед установкой нового трамблера Ваз-2107 контактной системы зажигания нужно отрегулировать зазор между контактами прерывателя. На снятом с машины приборе это сделать удобнее. Проверяем зазор плоским щупом. Величина устанавливается от 0,35 до 0,45 мм.

Перед тем, как снять старый трамблер, отмечаем его положение относительно блока цилиндров маркером. Еще нужно точно отметить положение подвижного контакта (бегунка) относительно корпуса. Если все это не проделать, настройки будут нарушены и двигатель не заведется.

Установка

Закрепляем шайбой и гайкой, но не слишком туго. Теперь нужно воткнуть провода высокого напряжения. Сделать это просто- у каждого контакта на крышке трамблера написан номер цилиндра, к которому его нужно подключить. К центральной клемме подключаем провод от катушки зажигания.
