Как снять двигатель печки ваз 2110

Описание системы отопления на «Двенашке»

В автомобилях ВАЗ 2112 применяется приточно-вытяжная вентиляция. Воздушный поток в данном случае поступает через специальные отверстия, которые находится в накладках для ветровых стекол. Сам воздух может поступать либо принудительно, под воздействием вентилятора отопителя, либо произвольно. Из салона воздушный поток выходит через щели, которые имеются между панелями дверей, а также в их торцах. В эти отверстия встроены специальные клапаны, которые пропускают воздушный поток наружу, а также задерживают его попадание внутрь, что позволяет улучшить теплоизоляцию в салоне.

Радиаторное устройство применяется для подогрева воздушного потока, этот узел устанавливает необходимую температуру, в результате чего воздух греется.

Сам радиатор. Он установлен в пластиковом кожухе, находится горизонтально под контрольным щитком.
Непосредственно конструкция включает в себя два ряда, выполненных из алюминия, шлангов, на которые установлены два пластиковые бачка. На левом бачке расположены два штуцера — через один осуществляется слив, а через второй — поступление антифриза в систему.
Для регулировки объема поступающего воздуха используются заслонки. Если эти элементы будут установлены в крайние положения, то воздушный поток поступать в салон не будет.
Еще одна особенность — в отличие от других моделей ВАЗ, в 2112 отсутствует кран отопителя, предназначенный для перекрывания потока антифриза. Соответственно, при функционирующем двигателей обеспечивается постоянный подогрев радиаторного устройства, что способствует оперативному прогреву салона. Благодаря значительному уменьшению стыков, во многом улучшается герметичность системы.

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

Повышенная шумность, скрежет при работе.
Сильное снижение эффективности нагнетания воздуха.
Вентилятор не включается в работу.
Самопроизвольное изменение скорости вращения электродвигателя.
На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

предохранителя (перегорание – причина полного отказа работы электромотора);
резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

Демонтировать «жабо».
Снять переднюю стенку ниши, в которой размещен отопитель.
Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
Отсоединить от вентилятора проводку и извлечь его.

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

демонтируем «жабо» и переднюю стенку;
извлекаем воздушный фильтр;
откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
отсоединяем проводку;
извлекаем корпус фильтра вместе с вентилятором;
демонтируем электровентилятор.

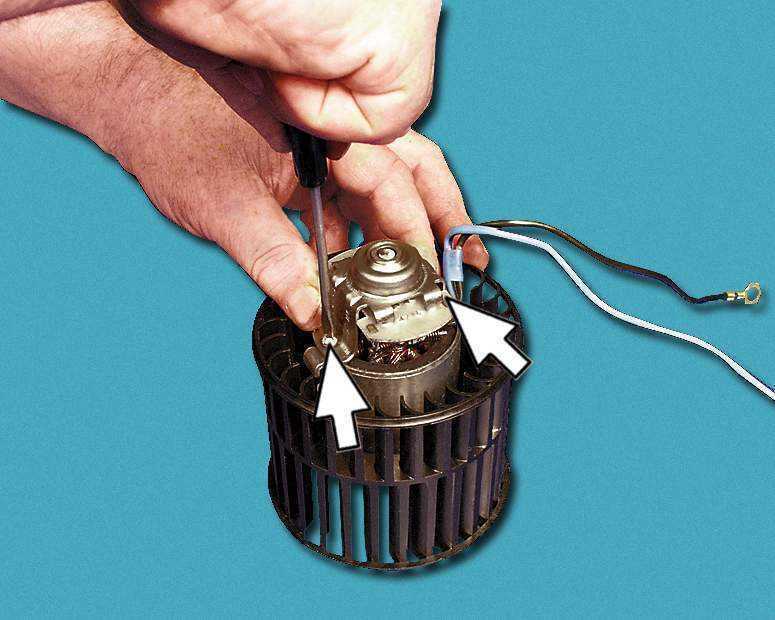

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

Как заменить вентилятор печки на ВАЗ 2110-ВАЗ 2112?

Примечание! Данная инструкция по замене моторчика печки, подойдёт ко многим автомобилям десятого семейства но не ко всем, потому что десятки выпускались в очень разных комплектациях и оформлениях за всё время, на некоторые ВАЗ 2110 даже двигатель от «Опеля» ставили с завода, маркируется такой автомобиль ВАЗ 21106, поэтому про все мы написать не сможем (Так как очень большая статья получится), просто возьмём чаще всего встречающееся десятое семейство и на его примере покажем замену моторчика печки посредством описания и картинок!

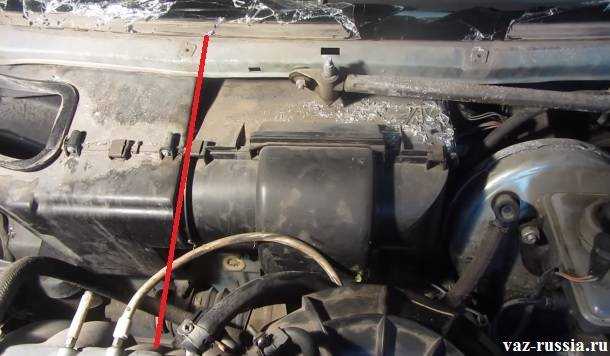

Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110» и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля.

2. Идём далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод «Плюс» и один провод «Минус», так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.

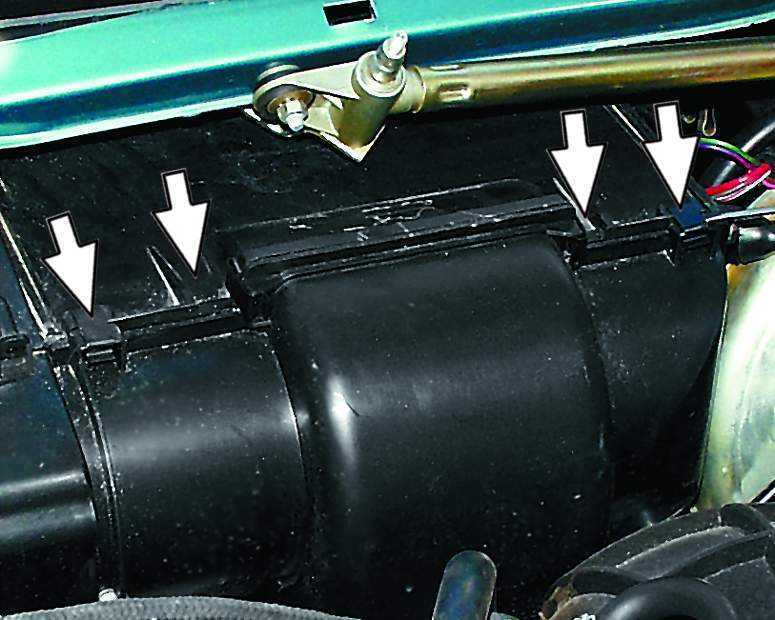

3. Потом, подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.

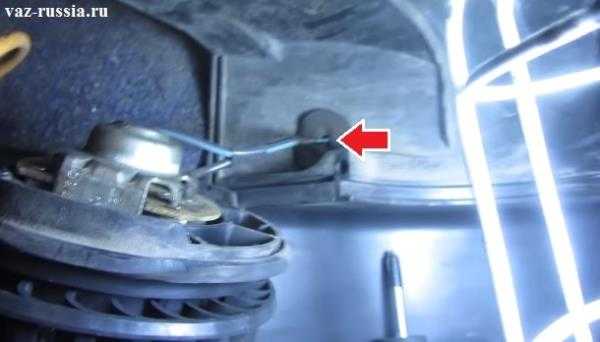

4. И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

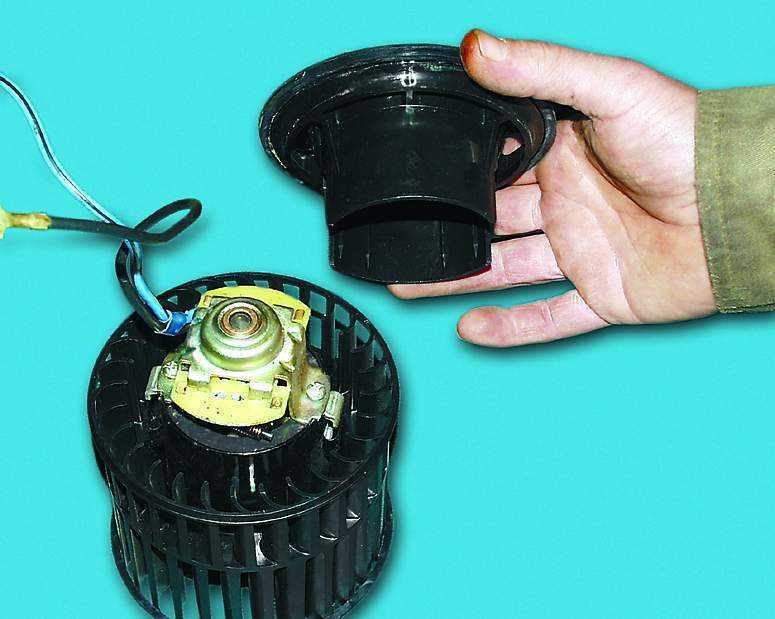

Примечание! Моторчик печки можно снять в сборе с кожухом, а можно и сразу его отдельно вынуть, как делать решать Вам, но вынув всё в сборе, моторчик будет легче гораздо отсоединить (Так как это удобней будет), а отделяется моторчик следующим образом, нужно будет всего лишь вынуть два проводка (Провод минус и провод плюс) из отверстия в которое они продеваются в кожухе и всё на этом!

5. Установка производиться в обратном порядке снятию, после установки печки, Вам придётся воспользоваться помощью помощника и узнать правильно ли Вы установили печку на своё штатное место или с перекосом (Если с перекосом, то это сразу же убирать нужно будет), в общём ближе к теме, попросите помощника или же даже сами садитесь в автомобиль и включайте печку, при этом соберите её, т.е. закрутите винты крепления (Можете даже не все закручивать) и установите фиксаторы и конечно же накиньте минус на кузов, а плюс подсоедините к разъёму, далее включайте её и если всё нормально работает на всех режимах, то выключайте и идите закручивайте последние винты, устанавливайте накладки под лобовым стеклом ну и конечно же устанавливайте щётки, на этом замена завершена, если после включения слышен треск, то это говорит только об одном, а именно о том, что лопасти печки задевают за корпус в котором она располагается, после этого выключайте печку, выкручивайте винты, снимайте фиксаторы и снимайте корпус вместе с печкой, правильно моторчик разместите там, опять всё закручивайте и пробуйте, пока шум не пропадёт, как пропал, заворачивайте всё и устанавливайте все детали в обратном порядке.

Дополнительный видео-ролик:

Подготовка
Замена
Полезные рекомендации

Моторчик печки играет важную роль в обеспечении нормального функционирования системы отопления вашего автомобиля. Потому при выходе из строя моторчика, его требуется заменить.

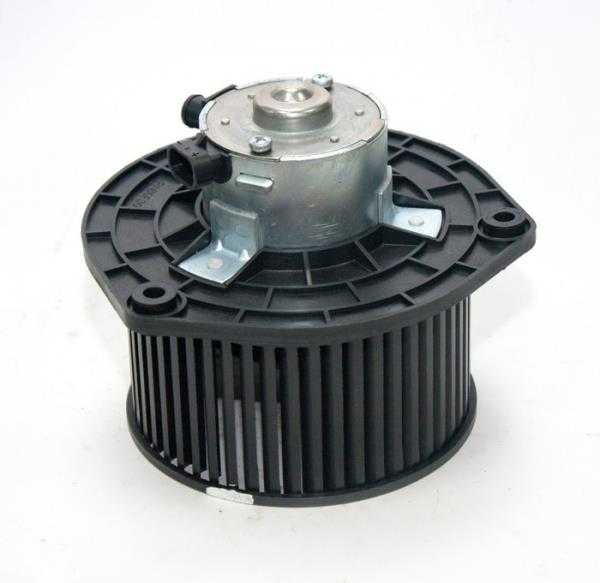

Внешний вид устройства

Работы по замене мотора печки можно разделить на два основных этапа:

Подготовка;
Замена.

Про каждый этап более подробно.

20.2.8. Система отопления и вентиляции автомобилей с двигателями ВАЗ-21114 и ВАЗ-21124

Описание конструкции

На автомобилях «десятого» семейства с двигателями ВАЗ-21114 и ВАЗ-21124 устанавливается корпус отопителя нового образца с другими точками крепления к кузову и измененным расположением электродвигателя вентилятора. Также применена другая схема подвода жидкости к радиатору отопителя.

В схеме включения электродвигателя вентилятора отопителя применен дополнительный резистор нового образца, снабженный встроенным предохранителем.

Для диагностики системы отопления и вентиляции ее контроллер соединен с колодкой диагностики системы управления двигателем.

Теперь проверить работу системы отопления и вентиляции можно с помощью диагностического прибора.

В салоне автомобиля могут устанавливаться центральные сопла вентиляции с горизонтальным движением рукоятки регулировки потоков воздуха.

Автомобиль может быть оборудован системой рециркуляции воздуха в салоне. Если система рециркуляции не установлена, автомобиль оборудуется фильтром очистки воздуха, поступающего в систему вентиляции и отопления салона.

Замена фильтра очистки воздуха, поступающего
в систему вентиляции
и отопления салона

ПОРЯДОК ВЫПОЛНЕНИЯ

Не отсоединяя шланг омывателя, снимаем облицовку ветрового окна (см. Снятие облицовки и накладки ветрового окна) и отводим ее в сторону (для наглядности капот автомобиля снят).

Крестообразной отверткой отворачиваем четыре самореза…

Вынимаем сменный фильтрующий элемент.

Устанавливаем новый сменный элемент и снятые детали в обратной последовательности.

Снятие элементов
системы вентиляции
и отопления в салоне
автомобиля

Автомобили «десятого» семейства могут комплектоваться центральными соплами вентиляции и отопления салона с горизонтальным движением рукоятки регулятора направлений потоков воздуха.

ПОРЯДОК ВЫПОЛНЕНИЯ

Для снятия таких сопл поддеваем отверткой…

Поддеваем отверткой…

Отсоединяем колодку проводов от патрона лампы подсветки.

Снимаем центральные сопла

Обратите внимание на фиксирующие выступы: в нижней части сопл они больше, чем в верхней. Для замены лампы подсветки поворачиваем патрон лампы против часовой стрелки и вынимаем его

Бесцокольная лампа А12-1,2 не вынимается из патрона, т.к. выводы лампы приварены, поэтому заменяем ее вместе с патроном.

Устанавливаем патрон в посадочное место и для фиксации поворачиваем по часовой стрелке.

Для замены рычагов и тяги привода распределителя воздуха крестообразной отверткой отворачиваем два самореза крепления кронштейна рычагов и вынимаем саморезы вместе с установленными под ними стопорными шайбами.

Выводим конец тяги привода распределителя воздуха из отверстия в приливе с внутренней стороны заслонки.

Снимаем кронштейн вместе с рычагами и тягой.

Выводим конец тяги из отверстия в рычаге.

Крестообразной отверткой отворачиваем саморез крепления рычага тяги.

Снимаем рычаг тяги…

Устанавливаем рычаги и тягу в обратной последовательности.

ПОРЯДОК ВЫПОЛНЕНИЯ

Для снятия бокового сопла (показано снятие правого сопла) поддеваем его отверткой…

Устанавливаем сопло в обратной последовательности.

Сопло с левой стороны панели приборов снимается и устанавливается аналогично.

ПОРЯДОК ВЫПОЛНЕНИЯ

Для снятия контроллера системы автоматического управления отопителем поддеваем отверткой заглушку.

Вынимаем заглушку и аналогично две остальных заглушки (выключатель аварийной сигнализации можно не вынимать).

Поддеваем отверткой…

Отсоединяем две колодки проводов.

Поддеваем отверткой…

Аналогично снимаем рукоятку задатчика температуры.

Для снятия панели контроллера отверткой освобождаем четыре фиксатора: два сверху и два снизу.

Снимаем панель.

Для снятия световода поддеваем его отверткой…

Для замены лампы подсветки панели контроллера вынимаем ее из патрона.

Другие виды ремонта контроллера потребителю недоступны, поэтому дальнейшая разборка узла нецелесообразна.

Устанавливаем снятые детали в обратной последовательности.

Снятие
дополнительного
резистора отопителя

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем облицовку ветрового окна (см. Снятие облицовки и накладки ветрового окна).

Отсоединяем колодку проводов от разъема дополнительного резистора.

Крестообразной отверткой отворачиваем саморез крепления дополнительного резистора.

Вынимаем дополнительный резистор из корпуса отопителя.

Устанавливаем дополнительный резистор отопителя и снятые детали в обратной последовательности.

Самостоятельный ремонт печки Ваз 2110

Регулировка температуры в салоне транспортного средства производится посредством использования заслонки печки ВАЗ-2110, которая нередко выходит из строя. Рассмотрим подробно, как осуществить ремонт и замену заслонки отопителя ВАЗ-2110 своими руками, а так же других элементов отопительной системы

Регулировка заслонки печки Ваз 2110 – пошаговая инструкция

Для того, чтобы отрегулировать заслонку печки Ваз 2110 – 2112 выполняем следующие действия:
Регулировочный узел управления заслонками старого образца с вертикальным расположением рычажка.
Тяга заслонки «в ноги» — «в грудь».
Место крепления тяги заслонки «в грудь»-«на стекло».
Кончик тяги пришлось откусить бокорезами, т.к. он упирался в корпус при положении рычажка «в ноги».
Так выглядит управление заслонками нового образца с горизонтальным расположением рычажка.
Нерегулируемая тяга.
Направление движения отвертки для отжимания четырех фиксаторов в блоке заслонок нового образца.

Как заменить вентилятор печки Ваз 2110 – пошаговая инструкция

Для того, чтобы заменить моторчик печки Ваз 2110 – 2112 выполните следующее:

Идем далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод “Плюс” и один провод “Минус”, так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.
Потом подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.
И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Замена предохранителя печки Ваз 2110 (инструкция)

Для того, чтобы заменить предохранитель печки Ваз 2110 выполните следующие действия:

Выключаем зажигание и извлекаем предохранитель F18. Для этого на монтажном блоке конструкторы предусмотрели место для специальных щипцов, которыми удобно вынимать крепко сидящие предохранители.
Оцениваем состояние легкоплавкой нити. Удобнее всего работать с предохранителями в прозрачном корпусе. Если есть сомнения – проверяем целостность плавкой вставки. Для этого проверяем на короткое замыкание предохранитель контролькой или мультиметром.
Если предохранитель перегорел, заменяем его.

Замена вентилятора и радиатора охлаждения на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Вентилятор охлаждения двигателя играет очень большую роль, так как он охлаждает радиатор который в свою очередь гоняет по системе охлаждающую жидкость и всё это в совокупности является системой охлаждения, но вентилятор бывает выходит из строя, а радиатор бывает пробивает камушками в связи с чем из него начинает вытекать охлаждающая жидкость и он подлежит своей замене.

Рекомендуем: Как снять панель приборов на ВАЗ-2114 в 12 этапов? Особенности и подробная инструкция

Примечание! Для замены обоих этих агрегатов, нужно будет запастись: Гаечными ключами, а так же воротком с накидными головками, кроме этого пригодиться небольшая ёмкость (Широкая она должна быть) в которую вы будете сливать охлаждающую жидкости из радиатора системы охлаждения, и ещё понадобиться отвёртка!

Где находится радиатор и вентилятор охлаждения? Оба данных агрегата расположены в передней части автомобиля, так просто увидеть их у вас не получиться, потому что они большие и поэтому вы сможете увидеть только части их, вот к примеру чтобы увидеть вентилятор вам достаточно будет заглянуть под телевизор автомобиля (Телевизор это его передняя часть на которой находятся фары, бампер и другие детали, крылья уже не относятся к нему) и вы увидите вентилятор благодаря которому и охлаждается двигатель у автомобиля (Для наглядности вентилятор указан красной стрелкой, а так же корпус воздушного фильтра был уже снят так как он очень мешает обзору), а для того чтобы увидеть сам радиатор вы так же можете заглянуть под этот же самый телевизор или через решётку радиатора посмотреть (Сквозь неё и радиатор будет виден).

Когда нужно менять радиатор и вентилятор охлаждения? Радиатор как уже было сказано ранее нужно менять при появление на нём отверстия или отверстий, которые могут появиться из-за попадания в него камушка (Через решётку радиатора это происходит) или из-за сильного давления в системе охлаждения которое может появиться из-за неисправности клапана в крышке расширительного бачка или в крышке радиатора, при выходе из строя данных клапанов или только одного клапана давления в системе повышается, в связи с этим повышенное давление в расширительном бачке (Вышел из строя клапан крышки бачка) приведёте в конечном итоге к тому что бачок в прямом смысле этого слова взорвётся, что касается клапана сброса радиатора, он находиться всё на той же самой крышки (На крышке радиатора имеется ввиду) и при выходе из строя данного клапана давление в радиаторе начинает повышаться, в связи с этим из всех щелей радиатора начинает вытекать жидкость и радиатор в конечном итоге (Если очень долгое время ездить на повышенном давление) придёт в негодность.

Примечание! Чтобы такого не было, раз в год или в два меняйте крышку у радиатора и крышку у расширительного бачка, покупайте данные вещи убедившись то что клапан работает и тогда в будущем у вас будет меньше проблем с этим! (О том как проверить работоспособность клапана крышки расширительного бачка, смотрите в ролике чуть ниже и всегда помните ту вещь, то что клапан должен держать давление в пределах 1,1 — 1,5 кгс/см2 и тогда крышка можно сказать исправна)

Ещё пару слов про радиатор, по сути его можно будет проверить есть ли в нём дыры или же нет, просто они как правило маленькие и заметить их бывает достаточно сложно, поэтому для того чтобы найти их применяют очень хитрый способ который заключается в следующем: Берётся радиатор и все патрубки которые от него идут и на которые одеваются шланги, закрываются заглушками (Чем угодно их можно закрыть, самое главное сделайте радиатор герметичным тем самым чтобы в него не попала вода) и после чего опускают в воду (В ванну проще всего), после того как радиатор окажется в воде придумайте как можно закачать в него воздух, после того как придумаете подайте в радиатор воздух под давлением 2 кгс/см2 (Можно компрессором это давление закачать в радиатора, а можно и обычным насосом постараться) и после этого вы сразу же увидите есть ли в радиаторе отверстия или же нет (Если есть то пузырьки воздуха выходить от туда будут), для наглядности как проверить радиатор на исправность посмотрите в видео-ролике который расположен чуть ниже:

Примечание! Если отверстия небольшие то и покупать новый радиатор не имеет никакого смысла, потому что небольшие дырки можно закрыть к примеру при помощи специального вещества который продаётся в автомагазине и который нужно будет смещать с охлаждающей жидкостью, данное вещество забьётся в дырку и тем самым будет препятствовать прониканию жидкости через неё, так же не очень большое отверстие в радиаторе можно убрать при помощи пайки или же сварки, но уже большие отверстия убирать мы вам не рекомендуем, поэтому в этом случае лучше сходить в автомагазин и купить новый радиатор!

Лада 2110 Бандитская 10 — ка › Бортжурнал › Замена мотора отопителя Ваз 2110 нового образца

К сожалению, это был быстрый ремонт, нужно было успеть сделать всё самому за 2 выходных дня, учитывая, что на улице — 15 — 18, и в гараже не слишком уж тепло, до — 10.В общем пойдем пошагово.Поломка:Ехал я ехал себе, по работе. И вдруг после одной из остановок, я завел свой автомобиль, и понял, что поворачивая регулятор мотора печки, ничего не происходит, сначала подумал ну мало ли, бывает, попробовал еще несколько раз, тишина, проверил предохранитель, всё хорошо.Поняв, что шумел мотор не от того, что его не смазывали долго а от того, что он умирает, поставил авто в гараж и было принято решение о самостоятельном ремонте, т.к стоимость мотора составляла от 1000 до 1800 рублей, а за ремонт отдал бы еще около 1000 рублей, переходим к главному:— Первое что нужно, это отключить клемму минусовую! во избежании каких — либо замыканий— Далее нужно открутить все шурупы удерживающие обшивку а именно как показано на фото желтыми стрелочками.

Далее мы снимаем жабо и видим вот такую картинку

далее для более удобного снятия вам понадобится или отогнуть обшивку или снять её, снимать трудновато т.к снизу она крепится в труднодоступных местах, но я это смог, я думаю найди и нащупать будет не трудно рукой где именно она держится поэтому пропустим этот момент.

Далее снимаем салонный фильтр, это штука слева с сеткой, там 4 крепления.В общем я обозначу все места крепления где нужно открутить, чтобы мотор отделился от радиатора

далее нужно отсоеденить естественно все фишки и аккуратно, пытаться сдвинуть часть печки влево, чтобы она вышла из пазов в правой части, особенное внимание уделите креплению слева к кузову, т.к я его к сожалению отломил, но оно не особо влияет на крепление и установку. Далее мы видим следующий кадр:. Далее мы видим следующий кадр:

Далее мы видим следующий кадр:

Откручиваем 3 болта крепления мотора от корпуса и вынимаем)

Сборка в обратном порядке! НЕ ЗАБУДЬТЕ! ПЕРЕД СБОРКОЙ, УБЕДИТЬСЯ В РАБОТОСПОСОБНОСТИ НОВОЙ ЗАПЧАСТИ!

Надеюсь кому то хоть чуть — чуть это поможет, т.к я не нашёл для себя нормального описания как снять мотор нового образца!И в итоге пошел мучиться в минусовую погоду сам))Всем меньше поломок!

Цена вопроса: 1 430 ₽ Пробег: 134700 км

Ранее Оформление страховки ВСК Далее Установка ГБО «LOVATO» 3 Поколения

Составные детали и процессы отопителя ВАЗ-2112

Вентилятор и электродвигатель

Вентилятор может работать в трёх режимах:

низкая скорость;
средняя скорость;
автоматический режим.

Электродвигатель на вентиляторе устанавливается коллекторного типа, с постоянными магнитами и постоянным током. Если частота вращения будет максимальной, то показатель потребляемой силы тока составит 14 А.

Электродвигатель может работать от бортовой сети или посредством дополнительного резистора. Первый вариант работы подразумевает максимальную скорость. В конструкции дополнительного резистора имеется две спирали с различным сопротивлением на 0,23 и 0,82 Ом. При включении в цепь сразу двух спиралей вращение вентилятора осуществляется на небольшой скорости. Включение одной спирали с сопротивлением 0,23 Ом позволяет вентилятору работать на средней скорости.

Колесо вентилятора запрещено спрессовывать с вала электродвигателя, поскольку такие действия могут нарушить балансировку. Если требуется ремонт электродвигателя может заключаться только в зачистке коллектора, при возникновении всех других проблем необходимо осуществлять замену не только электродвигателя, но и колеса вентилятора.

Ручной и автоматический режим работы печки

Для установки необходимой температуры воздуха имеется ручка контролера или датчика температуры. Водитель просто крутит ручку и останавливается на необходимом делении. Шкала начинается с 16 и заканчивается на 30 градусах.

На потолке салона располагается датчик температуры, который передаёт информацию на блок. Когда разница между заданным и фактическим уровнем температур достигает определённого значения, блок активирует работу микромотора, который управляет заслонками. На микромоторе имеется датчик, который отображает положение заслонки, он называется кольцевым резистором. Данные с этого датчика передаются на блок управления, который в необходимый момент останавливает работу микромотора.

При активизации автоматического режима (положение «А») к уже имеющейся работе блока управления добавляется регулирование скорости, с которой вращается

Работы по замене вентилятора в салоне

Замена моторчика печки ваз 2110

Последующая смена моторчика отопителя будет производиться непосредственно из салона машины:

Под приборной панелью нужно найти колодку, которая идёт на электродвигатель. Она отсоединяется. После этого потребуется открепить массовую проводку электродвигателя. Как правило, она прижата передней крепёжной гайкой печки к кузову. Демонтируется накладка и облицовка рамы лобового стекла, при этом не обойтись без отворачивания крепёжных винтов. С печки салона снимается правая обивка, также следует открутить крепёжные гайки с винтами. Отопительные шланги отсоединяются

На этом этапе работ нужно придерживаться максимальной осторожности, поскольку из этих шлангов и радиатора отопителя могут вытекать остатки тосола. Дабы в салоне машины не пахло охлаждающей жидкостью, нужно постелить хорошо впитывающий влагу материал. Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана

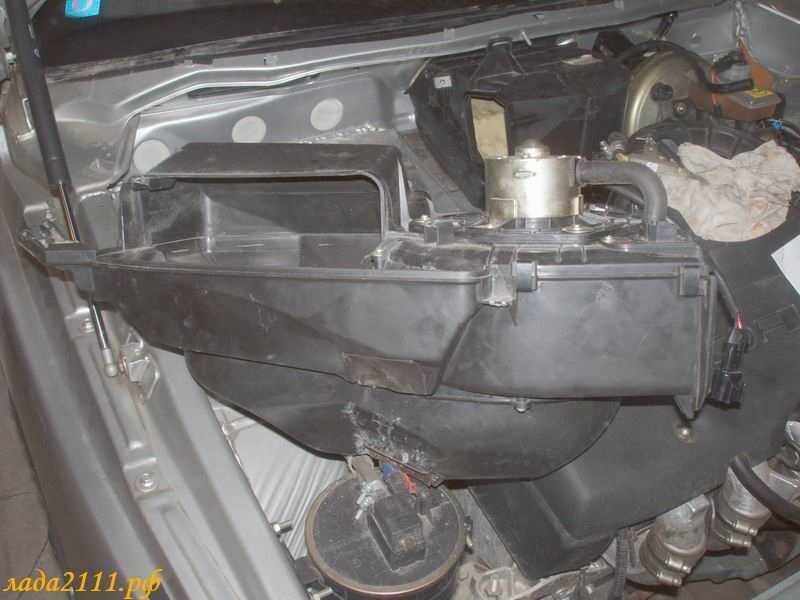

После этих действий снимают передний корпус с кожухом печки

Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана. После этих действий снимают передний корпус с кожухом печки

Эти элементы зафиксированы скобами и винтами Стоит обратить внимание, что на кожухе расположен двигатель и моторчик. Защелки убираются, и двигатель с моторчиком извлекаются
