Как снять панель на ваз 2109 высокая панель

Алгоритм проведения процедуры своими руками

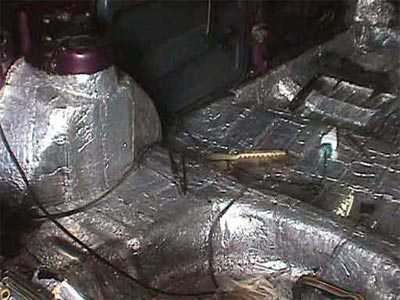

Шумоизоляция на ваз 2109

09

Арки и запаска

Шумка арок и места под запаску

Это уже части автомобиля с неровным рельефом. Здесь придется потрудиться немало. Самодельный шпатель тут не поможет так, как на ровных поверхностях. Придется все делать аккуратно. Вторым слоем на арки идет декор.

Крыша

Что касается потолка автомобиля, то вибропластом обрабатывается в данном случае промежутки между поперечинами крыши. Материал разрезается на куски, которые и оклеиваются соответствующим образом. Второй этап подразумевает оклеивание СПЛЭН. Это легко сделать, используя двусторонний скотч.

Особенности работы отопительной системы

Прежде всего, нужно понять, по какому принципу работает отопление. Только после получения основных знаний можно судить о потенциальной поломке.

Во внимание рекомендуется принять следующие особенности:

• электрический мотор должен подавать горячий воздух;
• печку можно включать и выключать;
• вентилятор должен успешно работать на различных скоростях;
• радиатор требуется для успешного протекания жидкости, используемой при работе печки.

На самом деле, только если все детали исправны, можно рассчитывать на успешную функциональность печки, установленной на автомобиль ВАЗ-21099.

Cпидометр Ваз 2109 | Ремонт Ваз 2108 2109 21099

Суббота, Октябрь 18th, 2014

Что делать если у Вашего Ваз 2108, Ваз 2109 перестал работать спидометр. При движении Вы не видите своей скорости, соответственно легко можете нарушить скоростной режим. Также не отображается километраж,и Вы не знаете реального расхода топлива своего автомобиля. Да и вообще самому приятней,когда у автомобиля все работает.Механизм измерения скорости у Ваз 2108, Ваз 2109 прост (хотя конечно он устарел): в коробку передач вставлена шестерня-вал, которая вращает внешний тросик, который в свою очередь заведен в спидометр на панели приборов автомобиля.Последовательность действий тут должна быть следующая: сначала необходимо определить что вышло из строя — привод спидометра в коробке передач, тросик от коробки к спидометру, либо сам спидометр.Открываем капот, откручиваем крепление привода спидометра в коробке передач.

Привод спидометра Ваз 2109

Откручиваем гайку крепления

Открутили,у Вас в руках привод спидометра с подсоединенным к нему тросиком.

Вал шестерня привода спидометра

Кстати через отверстие посадки привода спидометра легко контролировать уровень масла в необслуживаемой коробке передач.

Уровень масла в коробке передач Ваз 2109

Просим кого-нибудь сесть в машину и смотреть на показания спидометра , а сами руками крутим шестерню.

Спидометр Ваз 2109

Если ни километраж ни скорость Ваз 2108, Ваз 2109 не меняются, пробуем крутить в другую сторону. Если при вращении шестерни скорость подпрыгивает до 30 км/ч и медленно но верно по сотням метров растет пробег- значит и тросик и сам спидометр исправны. Проблема в приводе спидометра(шестерня — вал, вставленная в коробку).Если зубья шестерни слизаны и деформированы, то необходимо заменить привод.Если же с приводом все в порядке,но при вращении шестерни спидометр ничего не показывает — то проверяем место соединения привод — тросик.

Место соединения привод-тросик

Открутите тросик спидометра Ваз 2108, Ваз 2109 и посмотрите на его торец. Он должен быть квадратного сечения, паз в приводе также квадратный, когда тросик плотно сидит в пазу, вращение передается дальше к спидометру.Но сейчас этого не происходит.Скорее всего на торце тросика будут слизаны грани,поэтому привод вращается,а тросик нет.Замена тросика исправит ситуацию,но ненадолго -как показывает практика,через пару месяцев и на новом тросике спидометр перестанет показывать. Поэтому в паз привода необходимо подложить тоненькую прокладку: вырезанную ножницами из пластиковой бутылки. Уплотнив таким образом паз привода,крутящий момент начнет надежно передаваться на спидометр.Если же Вы вращаете тросик спидометра в обе стороны, а скорость и пробег не меняются,необходимо вынуть панель приборов и проверить надежность крепления тросика к ней. Если тросик плотно прижат к панели, то проблема в самом спидометре и необходима его замена.

Тюнинг ВАЗ 21099 своими руками

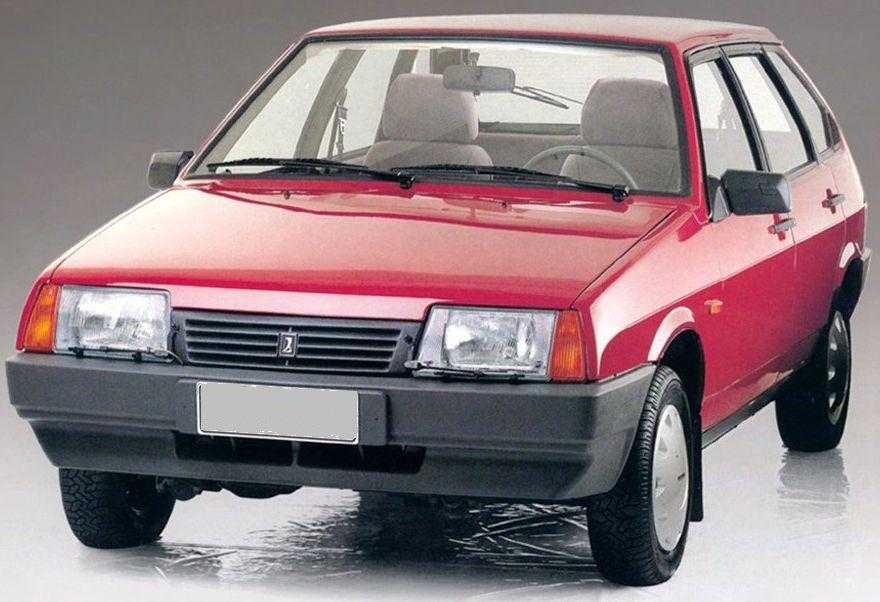

ВАЗ 21099 – это символ своей эпохи – 90 годов. Эту модель можно с уверенностью назвать прорывом отечественного автопрома в сфере проектирования автомобилей. Принципиально новый дизайн, продвинутое оснащение, неплохие ходовые характеристики для городских условий покорили сотни тысяч автолюбителей. Купить «Девяносто девятую» – это в 90-х показать свой высокий социальный статус. И сегодня этот автомобиль довольно часто можно встретить на отечественных дорогах. Тюнинг на ВАЗ 21099 своими руками позволяет создавать действительно эксклюзивные модификации, которые станут гордостью владельца.

Традиционно для отечественного автопрома автомобиль обладает огромным потенциалом для модернизации. При этом цена на тюнинг ВАЗ 21099 не будет высокой, так как многие усовершенствования можно делать при помощи подручных средств и творческого подхода к решению задач. Но даже если комплектующие покупать, эксклюзивный внешний вид, нестандартное оформление салона и продвинутые характеристики ВАЗ 21099 окупят все финансовые затраты.

Тюнинг внешний ВАЗ 21099 не потребует внушительных финансовых вложений, так как облик автомобиля меняется достаточно легко путем замены, доработки таких элементов:

• Радиаторной решетки
• Капота
• Оптики
• Дверей
• Крыльев

Тюнинг салона также делается относительно просто, благодаря простому устройству, компоновке интерьера. Этому способствует большое количество вариантов его оформления с использованием специализированных и подручных средств.

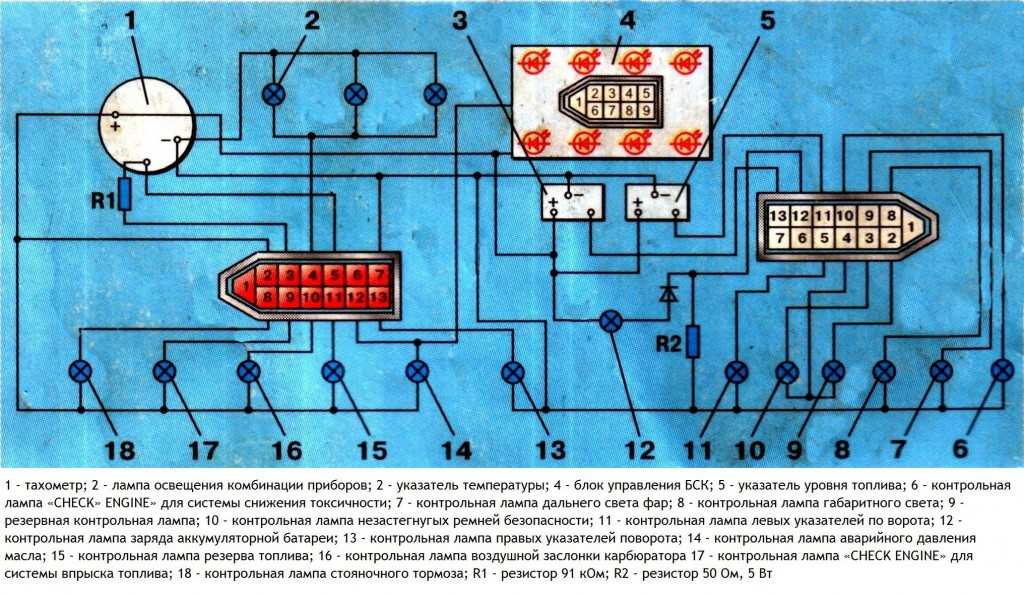

Электросхема приборов на панели

У Ваз 2109 электрические схемы размещены методом печатного монтажа на плате, которая закреплена пружинами с защелками на задней стенке корпуса панели. Три группы штекеров можно условно разделить на:

• освещение, габариты;
• характеристики работы узлов.

Условная нумерация гнезд отличается от стандартного расположения. Верхний штекер имеет номер 1, затем идет продолжение нумерации вниз по правой стороне, продолжаются цифры сверху по левой стороне. Клеммы БСК имеют горизонтальное положение и нумерацию слева направо, 2-5 верхний ряд, 6-9 нижний.

В приборных схемах с евровариантом торпеды и высокой, блоки разъемов располагаются горизонтально. Если смотреть от багажника, то вверху БСК, справа 13 гнезд освещения, слева показатели работы узлов.

Бортовая система контроля

БСК создана на автомобилях с высокой модификацией торпеды и вариантом евро. Помогает во время движение контролировать состояние тормозных колодок и уровни жидкости в узлах. На панель выведены датчики уровня:

• тормозной жидкости;
• масла;
• охлаждающей жидкости;
• омывающей.

Кроме этого реле контроля рабочего состояния ламп и датчик, показывающий степень износа накладок на тормозных колодках

В нормальном состоянии индикаторы не светятся и не привлекают к себе внимание

Все лампочки БСК загораются в момент включение зажигания на несколько секунд и гаснут. Во время движения они начинают светиться, когда контролируемый элемент приближается к критическому уровню, точнее минимальному для нормальной работы конкретного узла. Меры надо принимать незамедлительно, поскольку запас на сигнал лампы приборной доски не предусмотрен.

Бортовая система контроля значительно упрощает обслуживание автомобиля, особенно на дальних маршрутах и предупреждает о возникновении критической ситуации. Но она не исключает необходимость проверки уровней масла и тормозной жидкости перед выездом из гаража, регулярной профилактики тормозов и смены накладок до того, как они сотрутся.

Главные показатели

У Ваз 2109 панель приборов, схема электрическая на плате, имеет разные по цвету разъемы выводных штекеров. К красному подключены датчики, которые являются самыми важными для безопасного движения и нормальной работы автомобиля. Это такие показатели, как:

• уровень горючего в баке;
• состояние стояночного тормоза;
• положение воздушной заслонки карбюратора;
• аварийное давление в системе;
• уровень заряда аккумулятора;
• впрыскивание топлива;
• тахометр.

В эту группу разъемов подключается и лампа показателей поворотов направо и резисторы. У старых моделей до 1995 года Ваз 2109, схема электро не имеет разъемов БСК, поэтому распределений ламп несколько иное и включает некоторые лампы аварийного и контрольного света, уровня тормозной жидкости и аварийной сигнализации.

Осветительные приборы и габариты

К белому разъему выводных штекеров подключены в основном датчики, которые сигнализируют о работе осветительных приборов, это лампы:

• наружного освещения;
• противотуманных фар;
• габаритов;
• аварийного освещения;
• дальнего света;
• показателей поворотов;
• стопов;
• фар движения на задней скорости;
• обогрева заднего стекла.

В эту группы гнезд входит и подключение таких показателей, как непристегнутые ремни и регулировка токсичности впрыскивания, показатели включения поворотов налево в момент начала движения.

Ваз 2109 — как снять высокую панель приборов

Причин по которым может потребоваться снятие высокой панели приборов на автомобиле ваз 2109 достаточно много — это и сама замена панели, разборка системы отопления салона, различный кузовной ремонт в том числе и работы связанные с покраской автомобиля. Прежде, чем мы сможем без проблем снять панель, необходимо произвести полный демонтаж различных навесных элементов, приборов, декоративных накладок и т.д.

Для выполнения работ подготовьте стандартный набор инструментов и можно приступать:

• Прежде всего необходимо снять сам руль, так как он будет нам очень сильно мешать. Процесс его снятия смотрите в соответствующей статье — Как снять рулевое колесо.
• Далее вытягиваем на себя подсос карбюратора (в случае с инжекторным двигателем его не будет) и снимаем с тяги привода пластиковую ручку.

Снимите декоративную накладку консоли, отвернув два ее винта крепления с боковых сторон.

Снимите прикуриватель и пепельницу.

• Снимите рукоятку регулировки оборотов электродвигателя вентилятора.
• Далее, поддев отверткой, снимаем декоративные рычаги привода отопителя салона.

Отсоедините колодку с питающими проводами от переключателя режимов работы вентилятора печки, а так же снимите с контактов два питающих провода лампы подсветки панели управления отоплением.

Продолжаем снимать декоративные ручки управления — гидрокорректора света фар и ручку регулятора мощности подсветки приборов на панели.

Теперь нам необходимо снять гидрокорректор и регулятор освещения, для этого подходящей по диаметру торцовой головкой отворачиваем гайки их крепления. После чего протолкните их внутрь панели, потом мы их вытащим.

С левой и правой стороны снимаем воздушные дефлекторы обогрева боковых стекол и тут же крестовой отверткой отворачиваем по одному винту крепления верхней накладки панели.

Снимите переключатель наружного освещения на панели приборов, для этого аккуратно подденьте его плоской отверткой и вытащите наружу на сколько позволят провода. Отсоедините от переключателя колодку с питающими проводами и уберите его в сторону, а саму колодку обратно протолкните в панель.

• Снимите магнитолу, если такая у вас установлена и затем выньте стандартное гнездо для радиоаппаратуры, опять же если такое есть.
• Отверните центральный винт крепления накладки панели.

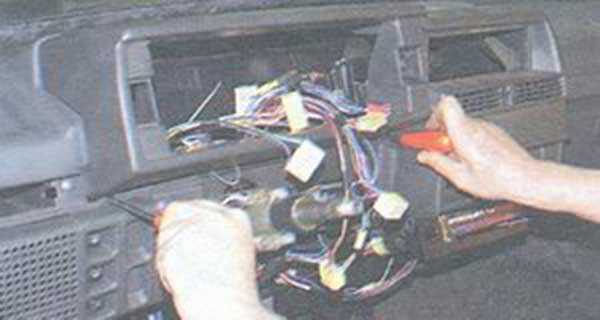

Теперь нам необходимо снять накладку панели приборов. Перед тем как ее снимать, необходимо отщелкнуть защелки, расположенные под приборной доской, воспользовавшись двумя плоскими отвертками, которые вставляются по краям и немного их придавив, движением вверх, приподымаем панель. После чего полностью ее снимаем.

• Теперь, когда накладка снята, можно с легкостью отсоединить питающие провода от прикуривателя и его лампы подсветки.
• Отсоединяем провода от разъема включения аварийной сигнализации и лампы подсветки.

• Далее снимаем декоративную накладку переднего динамика и выключателей обогрева стекла и задних противотуманных фонарей. Если установлен динамик, так же его необходимо снять.
• После чего просовываем руку в отверстие под динамик и отсоединяем колодки с питающими проводами от переключателя противотуманных фонарей и обогрева заднего лобового стекла.

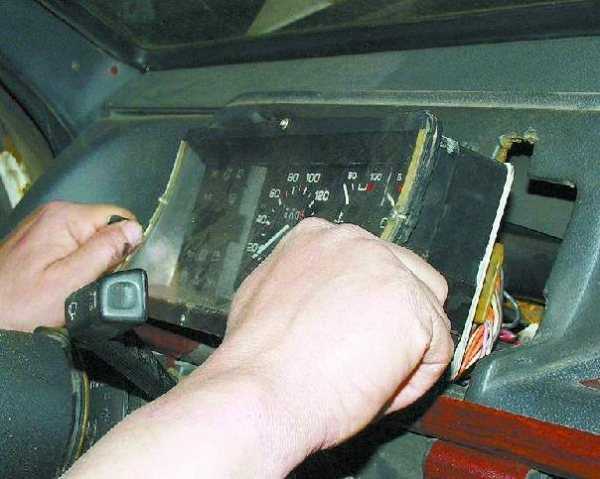

Снимаем комбинацию приборов, отвернув два винта ее крепления к панели. После чего, немного потянув на себя, отворачиваем гайку крепления и вынимаем гибкий трос привода спидометром.

Отсоединяем от комбинации колодки с питающими проводами и убираем ее в сторону.

• Аналогичным образом поступаем и с замком зажигания, а именно отключаем колодку с питающими проводами и снимаем с разъема провод массы реле зажигания.
• Тут же рядом будет расположен провод контрольной лампы открытия воздушной заслонки. На инжекторном такого провода нет.

• С каждой из сторон, отворачиваем по одному нижнему винту крепления панели.
• Разъединяем питающие провода подсветки вещевого ящика.

• Отворачиваем винты крепления панели отопителя и отводим ее вниз, чтобы она не мешала.
• После чего отворачиваем винты крепления направляющей тяги отопителя салона.

И на завершающем этапе демонтажных работ, отворачиваем оставшиеся винты крепления панели — верхние боковые и центральный. Снимите панель.

На этом ремонтные работы по снятию высокой панели приборов на автомобиле ваз 2109 завершены.

Процедура демонтажа низкого варианта

Низкая приборная панель используется в некоторых автомобилях ВАЗ-2109, а также в модификации «Балтика». Если ситуация вынудила вас разобрать эту часть салона, то выполняйте работу так:

1. Прежде всего, со щитка снимите 3 ручки, переключения режимов печки.
2. Снять ручку управления обдувом просто – слегка потяните ее на себя.
3. С обеих сторон щитка удалите крепежи декоративной накладки, после чего сдвиньте ее на себя.
4. Отсоедините колодки с проводами от выключателей противотуманных фар и обогрева заднего стекла. К последнему идет еще один провод, который нужно отключить.
5. Обесточьте выключатель аварийного света и подсветку прикуривателя.
6. Теперь можно приступать к снятию проводки прикуривателя и декоративной накладки с печки.
7. На элементе управления печкой вы увидите 4 крепежа, которые нужно будет демонтировать.
8. Далее снимите 2 крепежных элемента со щитка приборов.
9. Уберите козырек приборной панели.
10. Сожмите пружинные зажимы и снимите корпус с комбинации приборов.
11. Открутите крепеж спидометра и отсоедините его от троса привода.
12. На приборном щитке найдите колодку с белыми проводами и отключите ее от питания.
13. Найдите штуцер эконометра и снимите с него шланг. После этого можно извлечь шплинт.
14. Затем отключите спидометр от троса, с помощью которого фиксируются показания прибора за сутки.
15. От питания отключите красную проводку.
16. Вытяните на себя ручки гидрокорректора и выключателя освещения.
17. Открутите две крепежные гайки, которые находятся у гнезда гидрокорректора и рядом с переключателем подсветки приборов.
18. Снимите руль, вместе с переключателями, которые находятся под ним.
19. Снять колодки питания с замка зажигания можно только, если вы переведете его ключом в положение 1.
20. С рулевой колонки удалите 2 крепежа и столько же гаек.
21. Вместе с замком зажигания снимите рулевую колонку.
22. Вытяните на себя ручку подсоса, чтобы снять ее с тяги. Эту тягу удерживает два крепежных элемента, которые нужно удалить.
23. Слева сбоку и снизу панели приборов удалите болты. То же самое проделайте с правой стороны.
24. Внутри бардачка располагается еще одно крепление, которое нужно выкрутить.
25. Удалите последние крепления и аккуратно снимите панель.

снятие и установка «высокой» панели приборов автомобили ваз 2108, ваз 2109, ваз 21099

Перед снятием «высокой» панели приборов с автомобиля ваз 2108, ваз 2109, ваз 21099 отсоедините провод от клеммы «-» аккумуляторной батареи. Установите колеса автомобиля в положение прямолинейного движения. Отсоедините тягу от рычага привода воздушной заслонки карбюратора и трос привода спидометра от коробки передач. 1. Снимите рулевое колесо (см. разд. 7 «Рулевое управление», подразд. «Рулевая колонка») и подрулевые переключатели (см. «Проверка и замена подрулевых переключателей» в разд. 9 «Электрооборудование»).

2. Вытяните на себя ручку воздушной заслонки карбюратора (подсос) так, чтобы появилась тяга, и снимите с нее ручку.

3. Выверните два винта крепления накладки консоли панели приборов.

4. Снимите накладку с консоли панели приборов.

5. Выньте патрон прикуривателя из гнезда.

6. Выньте пепельницу из гнезда, нажав на пластину для гашения сигарет.

7. Снимите ручку переключателя вентилятора отопителя салона.

8. Снимите три ручки управления отопителем салона, поддевая ручки отверткой.

9. Отсоедините разъем с проводами от переключателя вентилятора отопителя салона под панелью управления отопителем.

10. Отсоедините два провода от контактов лампы подсветки панели управления отопителем салона.

11. Снимите ручку гидрокорректора света фар, потянув ручку на себя.

12. Снимите ручку выключателя освещения комбинации приборов.

13. Отверните гайку крепления выключателя освещения комбинации приборов.

14. Отверните гайку крепления гидрокорректора света фар.

15. Протолкните внутрь панели выключатель освещения комбинации приборов и гидрокорректор света фар.

16. Снимите боковые сопла с обеих сторон панели приборов с помощью отвертки.

17. Отверните по одному винту крепления накладки с обеих сторон панели приборов.

18. Подденьте отверткой и выньте из панели приборов переключатель наружного освещения.

19. Отсоедините от переключателя наружного освещения разъем с проводами. Протолкните разъем внутрь панели приборов.

20. Подденьте отверткой и выньте гнездо для радиоаппаратуры. Если на автомобиль ваз 2108, ваз 2109, ваз 21099 установлена радиоаппаратура, предварительно снимите ее.

ПРИМЕЧАНИЕРадиоаппаратуру снимайте в соответствии с инструкциями завода-изготовителя.

21. Отверните винт крепления накладки панели приборов.

22. Вставьте две отвертки, чтобы отогнуть пластмассовые защелки.

23. Приподнимите накладку панели приборов.

24. Отсоедините разъем с проводами от разъема прикуривателя.

25. Отсоедините разъем с проводами от разъема подсветки прикуривателя.

26. Отсоедините разъем с проводами от лампы подсветки выключателя аварийной сигнализации.

27. Отсоедините разъем с проводами от выключателя аварийной сигнализации и окончательно снимите накладку панели приборов.

28. Аккуратно отожмите вниз и снимите облицовку громкоговорителя с левой стороны панели приборов. Будьте осторожны — защелки легко отламываются.

29. Отсоедините разъем с проводами от выключателя обогрева стекла двери крышки багажника.

30. Снимите разъем с выключателя задних противотуманных фонарей.

31. Отверните два винта крепления комбинации приборов.

32. Выньте комбинацию приборов из панели, отверните гайку крепления и отсоедините трос от спидометра.

33. Отсоедините красный разъем с проводами от комбинации приборов.

34. Отсоедините разъем с проводами от бортовой системы контроля.

35. Отсоедините белый разъем с проводами от комбинации приборов.

36. Отсоедините разъем замка зажигания с проводами от реле зажигания.

37. Отсоедините провод «массы» реле зажигания.

38. Отсоедините разъем с проводами контрольной лампы открытия воздушной заслонки.

39. Отверните по одному винту нижнего крепления панели приборов с обеих ее сторон.

40. Отсоедините разъем с проводами лампы подсветки вещевого ящика.

41. Отверните два винта крепления и опустите вниз панель управления отопителем салона.

42. Отверните два винта крепления направляющей тяги воздушной заслонки к панели приборов.

43. Отверните по два винта верхнего крепления панели приборов с обеих ее сторон.

44. Подденьте отверткой и выньте по одной заглушке с обеих сторон панели приборов. Отверните по одному винту бокового крепления панели приборов с обеих сторон панели.

45. Отверните винт центрального крепления панели приборов.

46. Снимите панель приборов. 47. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 панель приборов в обратном порядке. После установки панели приборов проверьте работу выключателей и приборов, чтобы убедиться в правильности их подсоединения.

Как заменить щиток высокой панели приборов на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Для начала отсоедините провод минус от клемы на аккумуляторной батарее на которой он и расположен, если вы не умете скидывать провода с клеммы, то читайте небольшую инструкцию по тому как это сделать, а именно прочите пункт 1 «вот в этой статье».

2) Теперь берите в руки отвёртку и ей, подденьте включатель ближнего света (см. фото 1) и включатель аварийной сигнализации (см. фото 3), когда оба переключателя будут вытащены, отсоедините кнопки от разъёмов (см. фото 2 и 4) и разъёмы после чего протолкните во внутрь щитка панели, чтобы не мешали.

3) Затем уже крестообразной отвёрткой отверните два боковых винта (На фото 1 виден только один винт, второй находиться строго в этом же месте но только со стороны водителя) и отогните после этого нижнюю накладку и тем самым снимите её (см. фото 2), затем вытащите прикуриватель и уберите его куда ни будь (Только не потеряйте) и ещё пепельницу вытащите (см. фото 3), а так же если у вас есть магнитофон то его тоже придётся снять (О том как снять магнитофон, ищите в инструкции прилагающейся к нему) и соответственно после его снятия ящик выньте в котором он располагался (см. фото 4).

4) Следом залезьте отвёрткой в то место из которого вы ящик магнитофона вытащили и там разыщите два фиксатора (Один из фиксаторов красной стрелкой указан на фото 1, но его плохо видно) и после чего отогните их при помощи отвёртки (Указана синей стрелкой) и потяните за щиток на себя отогнув немного его тем самым, далее уже в другом месте так же плоской отвёрткой подденьте щиток (Нужно вам его поддеть над комбинацией приборов) освободив тем самым два усика которые его крепят (см. фото 2).

Примечание! Когда щиток уже вот вот отойдёт, последний (Третий) фиксатор отогните которые его крепит и потяните за щиток на себя, как бы снимая его с автомобиля, но только сильно тянуть не нужно, потому что вам ещё все провода которые идут от прикуривателя и от включателя аварийной сигнализации (Там колодки проводов, просто разъедини их с разъёмами вот и всё) нужно будет разъединить, а когда уже ничего мешать снятию не будет, снимите щиток с автомобиля!

Установка: Устанавливается новый щиток на своё место точно так же как и снимался старый, но только вся операция в обратном порядке снятию производиться, кроме того если у вас новый щиток будет голый (Без приборов) то в таком случае вам их придётся снимать со старого, на старом щитке останутся всего две вещи, первая вещь это лампа аварийной сигнализации и вторая это корпус прикуривателя, лампа вынимается легко и двумя способами, первый способ либо вы выкручиваете винты кронштейна лампы (Указаны стрелкой на фото 1) и кронштейн совместно с лампой переставляете на другой щиток, или либо же вы просто поворачиваете лампочку по часовой стрелки и вынимаете её и переносите на новый щиток (см. так же фото 1), теперь пару слов про корпус прикуривателя, чтобы его вынуть достаточно будет нажать с обратной стороны на лепестки (см. фото 3) и после чего продвинуть его во внутрь и тем самым вы его наружу выдвинете где и снимите со щитка приборов (см. фото 4).

Примечание! Ещё кой что забыли мы вам упомянуть, у прикуривателя есть лампа подсветки так вот она тоже меняется, для этого усики у держателя который патрон держит сожмите и снимите после этого держатель где вы и сможете легко вынуть лампу из него (см. фото 3 выше), а когда все операции закончите и щиток у стоять на своём месте, то проверьте правильность всей его сборки, если щиток будет не плотно прикреплен к панели, то при езде по неровной дороги он будет скрипеть и дребезжать, поэтому учтите это!

Скорость движения

Прибор скорости движения – спидометр, относится к наиболее важным показателям. Кроме скорости движения, он показывает и пройденный путь. На моделях выпуска до 1995 года это в основном только общее значение пробега. Более поздние модели имеют счетчик длины суточного пути и кнопку, позволяющую обнулять его.

При возникновении сбоев в работе спидометра, следует проверить крепления и состояние гибкого вала

Обратите внимание на изгибы, радиус которых должен быть более 10 мм. Замените трос привода, если это не помогло, то требуется установка нового спидометра

Цена услуг в салоне за данный ремонт небольшая, поэтому лучше сразу обратиться к специалистам.

Как снять переднюю панель (торпедо) Лада Веста | Автор темы: Светлана

Как снять переднюю панель (торпедо) Лада Веста

Модуль панели приборов на Весте – это узел, который состоит из поперечины, жгута проводов с монтажным блоком в сборе, блока печки/кондиционера/вентиляции, каркаса в сборе с дефлекторами, воздуховодами и комбинацией приборов. Рассмотрим инструкцию по снятию и разборке данного модуля. Снятие модуля панели приборов в сбореСнятие торпедо начинается с отключения клеммы провода «масса» от аккумулятора. Затем нужно: выгрузить хладагент и слить охлаждающую жидкость;отсоединить трубопроводы от блока испарителя, вывернув болт (№2), и установить технологические заглушки на трубопроводы и отверстия блока испарителя;снять шланги с патрубков радиатора печки, сжав хомуты (№3 и 4). Снять облицовки: стоек ветрового окна (отщелкивая фиксаторы);переднего правого порога (вывернуть винт №3 и отщелкивая клипсы);туннеля пола (переднюю). С левой стороны вывернуть два болта (№2) нижнего крепления торпедо к тоннелю пола.

Тюнинг салона ВАЗ 2109

ВАЗовская «девятка», несмотря на свой преклонный возраст, пользуется популярностью и по сей день. Есть немало автовладельцев, которые негативно отзываются об этом автомобиле, но есть и те, которым модель приходится по нраву. В особенности автомобиль популярен среди молодёжи и начинающих автомобилистов. Доступная стоимость позволяет не только приобрести этот автомобиль, но и проводить различные доработки. Тюнинг может касаться как внешности, так и салона ВАЗ 2109. На доработках интерьера стоит остановиться более детально, ведь именно в салоне владелец и пассажиры проводят бо́льшую часть времени.

Улучшение подсветки приборного щитка

Штатная подсветка щитка приборов ВАЗовской «девятки» устраивает далеко не каждого, поскольку жёлтое свечение не только тусклое, но и не придаёт приборке никакой выразительности. Чтобы исправить ситуацию, приходится прибегать к замене штатных осветительных элементов на современные светодиодные. Для модернизации комбинации приборов нужно подготовить:

• диодную ленту желаемого цвета свечения;
• паяльник;
• провода;
• цоколь под лампочку;
• пистолет с горячим клеем.

Непосредственно доработка состоит из следующих шагов:

1. Демонтируют щиток из торпеды.
2. Отсоединяют цоколи с лампочками и снимают плату, после чего удаляют стекло с козырьком. Для этого нажимают на соответствующие защёлки.

Видео: установка светодиодной ленты в щиток приборов ВАЗ 2109

Доработка шкал комбинации приборов

Помимо освещения в щитке приборов можно заменить шкалы, которые сделают приборку более современной и читаемой. Для тюнинга этого узла сегодня предлагается широкий выбор накладок, в которых предусмотрены все установочные отверстия. После приобретения накладок можно приступать к модернизации:

1. Снимают щиток, а затем и само стекло.
2. Аккуратно демонтируют стрелки приборов.

Изменяем дизайн салона до неузнаваемости

Если вышеприведенные изменения по достоинству могут оценить только те, кто постоянно ездит на автомобиле, то рассматриваемые ниже будут сразу бросаться в глаза – речь идет об изменении оформления интерьера.

Как ранее было отмечено, по современным меркам дизайн салона рассматриваемого автомобиля выглядит по-настоящему историческим. Именно поэтому рассмотрим нижеприведенные методы его совершенствования с точки зрения дизайна:

Довольно частой доработкой можно назвать изменение панели приборов. Эту работу можно провести самостоятельно, и при этом с минимальными затратами. Изменения, как правило, заключаются в создании новой подсветки, изменения дизайна оформления шкалы. В последнее время большой популярностью пользуется метод, который предусматривает установку новой панели, которая производится специально для тюнинга отечественного автомобиля. Выбор довольно велик, цену нельзя назвать высокой.
Более сложным совершенствованием транспортного средства можно назвать изменение передней торпеды. Для этого может использовать блок от другого автомобиля или модернизироваться уже установленный. Подобным образом можно практически полностью изменить дизайн салона автомобиля.
Установка нового рулевого колеса от другого автомобиля также существенно изменить дизайн салона. Стоит отметить тот момент, что установленное по заводу рулевое колесо крайне неудобно в использовании. Поэтому рассматриваемый метод не только изменить дизайн интерьера, но и повысит комфорт управления автомобилем.
Существенно изменяет дизайн интерьера и подсветка. Примером можно назвать установку подсветки на дверные ручки, важные элементы правления торпеды. При движении в темное время суток подобная подсветка создаст интересный эффект, также можно сделать так, чтобы подсветка реагировала на уровень освещения и меняла свою яркость – все зависит от того, какой бюджет отводится на изменение салона и какими навыками обладает то, кто будет проводить работы.
Различные панели, обшивка и другие элементы отделки также меняются

Их крепление просто, достаточно сложно найти панели, которые будут без особых проблем устанавливаться на автомобиль.
Следует уделять внимание и на мелочи, которые заменить можно достаточно, а результат будет очень привлекательным. Примером можно назвать дверные ручки, рычаг переключение передач и так далее.
