Сцепление ваз 2107

Основные неисправности

Сразу нужно оговориться, что ведомый диск и выжимной подшипник – расходники, на долгую службу которых лучше не рассчитывать. Гораздо важней целостность маховика, его цена на порядок выше и замена сложнее.

Основные неисправности сцепления на ВАЗ:

1. Трудно переключаются передачи;
2. Буксует сцепление;
3. Рывки при работе;
4. Вибрация во время работы;
5. Скрип и другие посторонние звуки во время работы;
6. Сцепление не работает.

Затрудненное переключение передач означает, что сцепление не отключается полностью, то есть ведомый диск продолжает проворачиваться при нажатии педали. Причин такой ситуации может быть несколько:

1. Проблема с ведомым диском: он начал заедать на шлицах первичного вала, либо фиксирующие заклепки начали выходить со своих посадочных мест и цепляться за маховик и нажимной диск, либо вышли из строя демпфирующие пружины;
2. Проблема с выжимным подшипником: он слишком далеко от корзины сцепления, в результате не нажимает на нее с достаточной силой;
3. Проблема с гидравликой: мало жидкости или воздушная пробка.

После того, как причина найдена, можно решать проблему: заменить ведомый диск, провести дефектовку первичного вала, установить выжимной подшипник на нужном расстоянии от корзины сцепления, долить гидравлическую жидкость и прокачать систему.

Пробуксовка сцепления – это несинхронное движение маховика и ведомого диска при полностью включенном сцеплении (когда педаль не нажата). Причины:

1. На рабочую поверхность ведомого диска попало масло;
2. Проблема с выжимным подшипником: он прилегает к корзине сцепления и нажимает на пружину;
3. Привод сцепления требует регулировки;
4. В главном цилиндре забился перепускной канал;
5. Не отходит назад педаль сцепления.

В зависимости от проблемы, решение будет соответствующим: проверка и замена сальников, из которых может подтекать масло, регулировка сцепления, ремонт и прочистка главного цилиндра.

Рывки и вибрация при работе сцепления – достаточно неприятный знак. Вероятные причины появления рывков при движении:

1. Заклинило диск на шлицах вала КПП. В этом случае он не может свободно сдвигаться по ним, а значит, не будет «мягкой стыковки» с маховиком;
2. Проблема с корзиной и ведущим диском. При длительной эксплуатации пружины изнашиваются, ведущий диск деформируется;
3. Изношен ведомый диск;
4. Привод требует регулировки.

При такой проблеме нужна диагностика. В лучшем случае, всё обойдется заменой ведомого диска, в худшем – менять придется всё сцепление.

Если при включении или отключении сцепления слышны скрежет, дребезжание, стук и прочие звуки, которых быть не должно, это может быть проявлением таких проблем:

1. Заклинило подшипники – нажимной или ведущего вала. Причиной этого может стать износ от времени или недостаток смазки. В этом случае звук появляется при включении сцепления;
2. Проблема с ведомым диском – износились пружины или шлицы соединения с валом КПП. Стук и дребезжание появляются при нажатии на педаль;
3. Не работает возвратная пружина вилки сцепления.

После диагностики сломанные детали нужно заменить на новые. Если проблема в шлицевом соединении ведомого диска, необходимо проверить и состояние вала КПП.

И, наконец, если отпустили педаль, а сцепление не срабатывает, причину нужно искать в гидравлике:

1. Воздушная пробка;
2. Недостаточно гидравлической жидкости;
3. Износились уплотнители цилиндров сцепления.

Проще всего долить жидкости в бачок и прокачать систему сцепления. Если проблема не решилась, необходимо демонтировать главный и рабочий цилиндры и заменить ремкомплекты.

Регулировка привода выключения сцепления Ваз 2105 Жигули

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
3. Регулировка привода выключения сцепления

Педаль и главный цилиндр привода сцепления

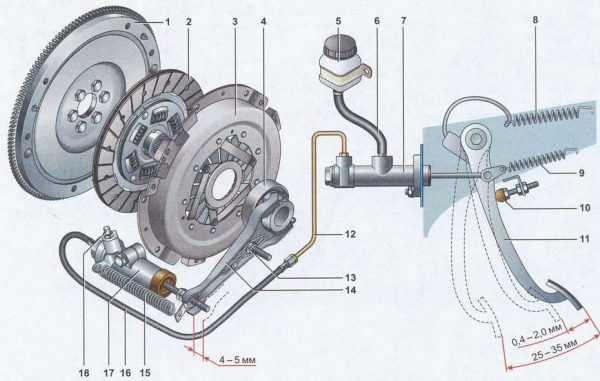

1 – корпус главного цилиндра; 2 – перепускное (компенсационное) отверстие; 3 – прокладка штуцера; 4 – штуцер; 5 – стопорная пружинная шайба; 6 – поршень главного цилиндра; 7 – уплотнительное кольцо; 8 – поршень толкателя; 9 – крючок; 10 – ось педалей; 11 – кронштейн педалей сцепления и тормоза; 12 – пружина сервопривода педали сцепления;

13 – оттяжная пружина педали сцепления; 14 – ограничитель хода педали сцепления; 15 – педаль сцепления; 16 – толкатель поршня; 17 – защитный колпачок; 18 – стопорное кольцо; 19 – впускное отверстие; 20 – уплотнительное кольцо (кольцевой клапан); 21 – перепускное отверстие поршня; 22 – рабочая полость цилиндра; 23 – пружина; 24 – прокладка; 25 – пробка

ПОРЯДОК ВЫПОЛНЕНИЯ
↓ Комментарии ↓
1. Эксплуатация автомобиля
1.0 Эксплуатация автомобиля 1.1

Пуск двигателя 1.2 Управление коробкой передач 1.3 Движение автомобиля 1.4 Торможение и стоянка 1.5 Эксплуатация нового автомобиля 1.6 Корректировка угла опережения зажигания 1.7 Меры предосторожности при эксплуатации автомобиля 1.8 Уход за кузовом 1.9 Хранение автомобиля

2. Техническое обслуживание автомобиля
2.0 Техническое обслуживание автомобиля 2.1 Операции технического обслуживания
3

Общие данные
3.0 Общие данные 3.1 Техническая характеристика автомобилей 3.2. Органы управления 3.3. Управление вентиляцией и отоплением салона 3.4 Моменты затяжки резьбовых соединений 3.5 Инструмент для ремонта и технического обслуживания 3.6 Применяемые горюче-смазочные материалы и эксплуатационные жидкости 3.7 Основные данные для регулировок и контроля
4. Двигатель
4.0 Двигатель 4.1 Возможные неисправности, их причины и методы устранения 4.2 Снятие и установка двигателя 4.3 Разборка двигателя 4.4 Сборка двигателя 4.5 Стендовые испытания двигателя 4.6 Проверка двигателя на автомобиле 4.7. Блок цилиндров 4.8. Поршни и шатуны 4.9. Коленчатый вал и маховик 4.10. Головка цилиндров и клапанный механизм 4.11. Распределительный вал и его привод 4.12. Система охлаждения 4.13. Система смазки 4.14. Система питания 4.15. Карбюратор 2105-1107010 4.16. Карбюратор 21051-1107010
5. Трансмиссия
5.0 Трансмиссия 5.1. Сцепление 5.2. Коробка передач 5.3. Карданная передача 5.4. Задний мост
6. Ходовая часть
6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска 6.3. Амортизаторы
7. Рулевое управление
7.0 Рулевое управление 7.1 Возможные неисправности, их причины и методы устранения 7.2. Осмотр, проверка и регулировка рулевого правления 7.3. Рулевой механизм 7.4 Тяги и шаровые шарниры рулевого механизма 7.5 Кронштейн маятникового рычага
8. Тормоза
8.0 Тормоза 8.1 Возможные неисправности, их причины и методы устранения 8.2. Проверка и регулировка тормозов 8.3 Кронштейн педалей сцепления и тормоза 8.4 Вакуумный усилитель 8.5. Главный цилиндр 8.6. Передние тормоза 8.7. Задние тормоза 8.8. Регулятор давления задних тормозов 8.9. Стояночный тормоз
9. Электрооборудование
9.0 Электрооборудование 9.1 Возможные неисправности, их причины и методы устранения 9.2 Цепи, защищаемые предохранителями 9.3. Аккумуляторная батарея 9.4. Генератор 9.5. Стартер 9.6. Система зажигания 9.7. Освещение и световая сигнализация 9.8. Звуковые сигналы 9.9. Очиститель ветрового стекла 9.11. Электродвигатель вентилятора отопителя 9.12. Контрольные приборы 9.13. Система управления пневмоклапаном карбюратора
10. Кузов
10.0 Кузов 10.1 Возможные неисправности, их причины и методы устранения 10.2. Двери 10.3. Капот, крышка багажника, бамперы 10.4. Остекление кузова, омыватели ветрового стекла и стекол фар 10.5 Панель приборов 10.6. Сиденья 10.7. Отопитель 10.8. Ремонт каркаса кузова 10.9. Лакокрасочные покрытия 10.10. Противокоррозионная защита кузова
11. Модификации автомобиля
11.0 Модификации автомобиля 11.1. Особенности ремонта автомобилей ВАЗ-21051 и ВАЗ-21053 11.2. Особенности ремонта автомобилей ВАЗ-2104 и ВАЗ-21043 11.3 Автомобили ВАЗ-21044 с системой впрыска топлива 11.4. Устройство системы центрального впрыска топлива
12. Электросхемы
12.0 Электросхемы 12.1 Интерактивная электросхема автомобиля ВАЗ-2105 12.2 Схема электрооборудования автомобиля ВАЗ-2104 12.3 Схема электрических соединений системы впрыска 12.4 Схема соединения комбинации приборов 12.5 Схема соединений контрольных ламп тормозной системы 12.6 Схема включения очистителей и омывателей фар 12.7 Схема включения электродвигателя вентилятора отопителя 12.8 Схема включения очистителя и омывателя ветрового стекла 12.9 Схема включения указателей поворота и аварийной сигнализации

Замена главного цилиндра сцепления ВАЗ 2107

Главная » Ремонт

Автомобили Волжского завода моделей 01-07 имеют гидравлический привод сцепления. Замена главного исполнительного устройства данного механизма автомобиля ВАЗ 2107 производится в случае его поломки или отказа.

Диагностика неисправности

Выявление причин неисправности привода сцепления начинается с наружного осмотра и проверки главного и рабочего цилиндра. Основная причина неисправностей данных узлов в большинстве случаев это износ резиновых манжет и выработка на стенках механизма. Главный и рабочий привод в таком случае подлежит безусловной замене, попытки его ремонта редко дают положительный результат.

Демонтаж гидропривода

Для выполнения операции нам потребуется:

1. емкость для эксплуатационной жидкости и шприц большого объема.
2. набор гаечных ключей и головок;
3. отвертка и пассатижи.

Порядок выполнения работ следующий:

1. Из расширительного бачка главного цилиндра автомобиля ВАЗ 2107 откачивается тормозная жидкость при помощи шприца. От привода отстыковывается резиновая трубка из нее тоже вливаются остатки в подготовленную емкость. При попадании жидкости на лакокрасочные поверхности их необходимо протереть влажной тряпкой.

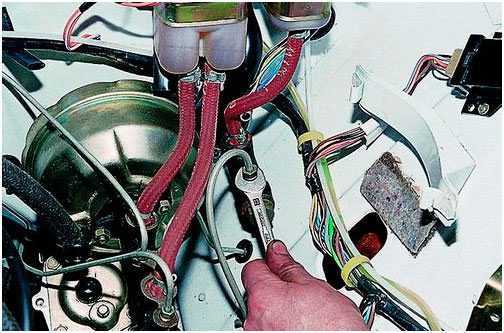

2. При помощи рожкового ключа на «10» выкручиваем штуцер трубопровода, соединяющего главный и рабочий гидроприводы.
3. При помощи головки на «13» и переходника-удлинителя откручиваем гайки, удерживающие узел на щите моторного отсека.

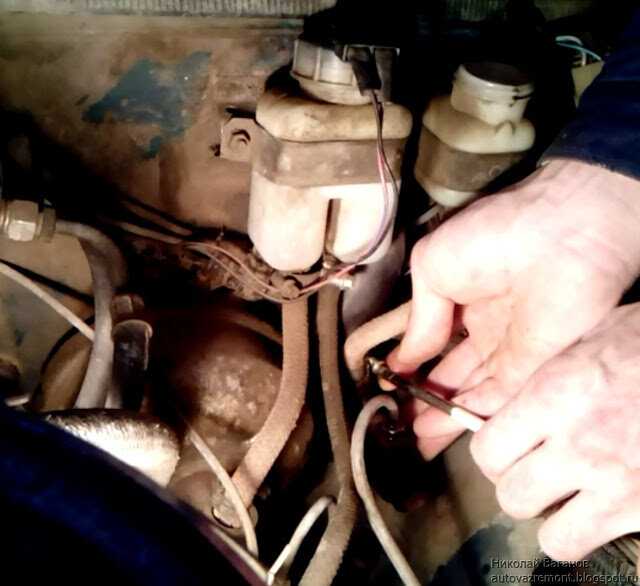

4. Для снятия главного цилиндра со шпилек достаточно нажать на педаль сцепления, это сдвинет его с места, после чего можно вытащить его руками.

Работы по снятию узла завершены, и можно приступать к установке запасной части.

Монтаж гидропривода

Замена механизма предполагает приобретение его в розничной сети или через интернет. Работа по установке выполняется в такой последовательности:

1. Главный цилиндр сцепления автомобиля ВАЗ 2107 надевается на шпильки и продвигается до упора в основание.
2. На крепеж наворачиваются гайки и затягиваются гаечным ключом на «13».
3. В основной цилиндр вкручивается штуцерная гайка трубопровода, проложенного до рабочего гидропривода.
4. Резиновая трубка стыкуется к пластиковому соединительному элементу и закрепляется хомутом.
5. В расширительный бачок заливается тормозная жидкость, которая по трубкам попадает в основной и рабочий цилиндр привода сцепления. Замена жидкости в системе обязательна из-за продуктов износа.

По завершении монтажа деталей необходимо провести осмотр и проверить затяжку гаек. Замена основного или рабочего привода сцепления автомобиля ВАЗ 2107 заканчивается прокачкой системы.

10 746 views ходовая

Похожие материалы

Устройство и принцип работы сцепления ВАЗ 2107

По своей сути, сцепление – это передаточное звено между коленвалом двигателя и первичным валом коробки передач. При этом простое нажатие педали разъединяет эти два узла: двигатель продолжает работать, не меняя оптимального режима, а водитель может переключить передачу на повышенную, пониженную или нейтраль.

Устройство сцепления ВАЗ 2107: 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

Что было бы, если б коленвал и коробка передач соединялись напрямую? Как минимум, при остановке машины приходилось бы глушить мотор, а затем снова его заводить. Это сейчас по дорогам ездят автомобили с системой «Старт-Стоп», когда вместо холостого хода двигатель просто отключается, но на ВАЗ 2107 на такой «экстрим» не рассчитан ни аккумулятор, ни стартер, ни сам двигатель. Переключать передачи во время движения – тоже не лучший вариант, слишком сильной будет нагрузка на коробку. Да и самому двигателю такие рывки «здоровья» не прибавляют.

Итак, с помощью сцепления можно:

• Передавать крутящий момент от коленвала двигателя на трансмиссию;
• Разъединять двигатель и трансмиссию, прерывая передачу вращения.

Устройство сцепления на ВАЗ 2107 – это классическая схема сцепления, самая простая и понятная:

1. Коленвал двигателя жестко соединен с маховиком, который вращается вместе с ним. Маховик выполняет две функции: поддерживает момент инерции, чтобы поршни двигателя не замерли в «мертвой точке», и служит одним из элементов системы сцепления;
2. Ведомый (фрикционный) диск является передаточным звеном между маховиком и нажимным диском. Он установлен на первичный вал коробки передач и соединяет элементы сцепления за счет силы трения;
3. Нажимной (ведущий) диск жестко соединен с корзиной сцепления. Его задача – плотно прижимать ведомый диск к маховику, тогда момент вращения будет передаваться на ведомый диск и от него – на коробку передач;
4. Корзина сцепления состоит из кожуха и системы лепестковых пружин, которые при нажатии сдвигают выжимной диск назад и разъединяют его с ведомым диском. Когда на пружины нет давления, они выталкивают ведущий диск вперед, чтобы он прижимал ведомый диск к маховику. Кожух корзины жестко соединен с маховиком и вращается вместе с ним;
5. Выжимной подшипник – обязательный элемент системы сцепления. При нажатии на него происходит нажатие на лепестковую пружину корзины;
6. Управляет сцеплением водитель, нажимая на педаль, от которой усилие передается на подшипник через систему тяг и гидравлической системы.

Как видно из описания, это «сухое» (не в масляной ванне) однодисковое сцепление, с механическим выжимным подшипником и постоянным подключением (система замкнутого типа). Для передачи усилия, которое водитель прикладывает к педали, используется гидравлика.

Устройство гидропривода сцепления

Отдельно нужно сказать о гидравлическом приводе. Благодаря ему, можно использовать несжимаемость жидкости (сохранение постоянного объема даже под большим давлением) и передавать усилие по сложной траектории. Нет необходимости ставить сложные тяги и рычаги, гидравлика отлично справляется со своей задачей.

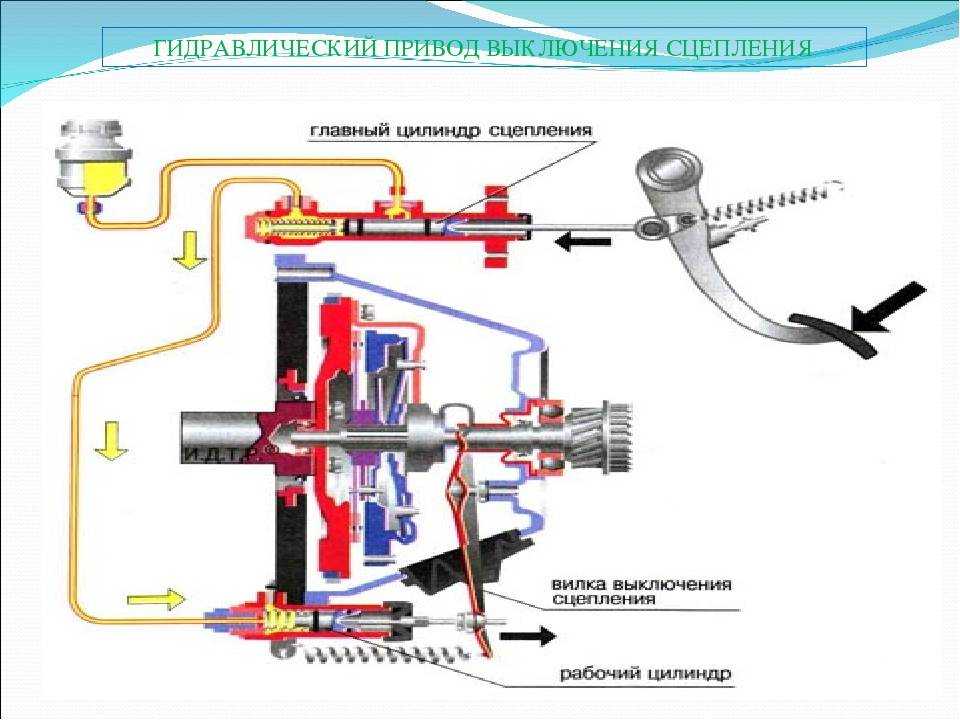

Схема привода ВАЗ 2107

Система гидропривода включает несколько элементов:

1. Педаль сцепления;
2. Главный цилиндр с расширительным бачком;
3. Рабочий цилиндр с толкателем;
4. Трубопровод и шланг;
5. Выжимная вилка.

Принцип работы:

1. Усилие передается от педали через толкатель на шток главного цилиндра;
2. Поршень цилиндра идет вперед и выталкивает порцию жидкости в трубопровод, ведущий к рабочему цилиндру;
3. Жидкость давит на поршень рабочего цилиндра, объединенный с толкателем. Толкатель выходит вперед и надавливает на выжимную вилку;
4. Вилка отводит выжимной подшипник от лепестковой пружины корзины сцепления.

Благодаря гидроприводу включать и выключать сцепление можно плавно, не допуская рывковых нагрузок на двигатель и коробку передач. Поэтому и говорят, что бросить сцепление – один из «смертных грехов» водителя (и, кстати, именно поэтому у новичков сцепление быстро «горит»).

Ремонт главного цилиндра сцепления своими силами

Основная работа системы сцепления заключается в передаче крутящего момента от двигателя – колесам. Если просто выражаться. Механизм сцепления в нужное нам время отключает двигатель от коробки передач, после чего плавно соединяет этот дуэт обратно. За это время водитель успевает переключиться на другую передачу.

Привод выключения сцепления состоит из следующих элементов:

1. Педаль сцепления.

2. Главный цилиндр сцепления, он размещен непосредственно в самой цепи за педалью.

3. Рабочий цилиндр сцепления, тот который перемещает нажимной подшипник в вилку.

4. Вилка выключения сцепления.

5. Нажимной подшипник.

6. Система трубопровода (патрубок).

Что такое устройство главного цилиндра сцепления? Это всего-навсего поршень, цилиндр, манжеты, корпус. Работа главного цилиндра сцепления заключается в передаче усилия от педали, на которую давит водитель на рабочий цилиндр сцепления, посредством рабочей жидкости.

Необходимость ремонта цилиндра сцепления

В случае выхода из строя поршня или возникновения утечки тормозной жидкости через манжеты, необходимо произвести ремонт или переборку главного цилиндра сцепления. Кроме того, через поврежденные уплотнительные кольца главного цилиндра сцепления в гидропривод сцепления может поступать воздух. В таком случае ремонт главного цилиндра сцепления просто неизбежен.

Выявить утечку жидкости не составит большого труда, поскольку ее можно будет увидеть по «странному» поведению педали сцепления. Когда воздух попадает в гидропривод, это также сопровождается характерным провалом педали сцепления.

Короче говоря, если имеется любой из вышеуказанных «симптомов», необходимо приступать к ремонту. Зачастую полной замены главного цилиндра сцепления можно избежать и «отдежуриться», как говорится «малой кровью», немного поработав своими руками. Для этого в автомагазинах имеется специальный ремкомплект главного цилиндра сцепления.

В стандарте такой ремкомплект содержит все наиболее часто изнашивающиеся детали. Полную замену цилиндра сцепления необходимо производить лишь в крайних случаях, когда уже ни прокачка, ни полная переборка не помогают.

Главный тормозной цилиндр: переборка и ремонт

Демонтаж и установка главного цилиндра обычно производится по традиционной схеме. То есть, следует запомнить как демонтировал, для того чтобы потом можно было без труда установить обратно на место, только в обратном порядке. Извините, но детально расписывать этот процесс не буду, так как не считаю это необходимым.

Не рекомендую производить самостоятельную разборку главного цилиндра тем, кто не имеет ни малейшего представления о том, что это такое, не обладает элементарными слесарными навыками. В таких «тяжелых» случаях лучше, либо обратиться за помощью к специалисту, либо полностью заменить главный цилиндр.

После того как главный цилиндр разобран, можно приступать к процедуре промывания деталей цилиндра. Делается это исключительно с использованием тормозной жидкости. Желательно поменять все детали, которые имеются в ремкомплекте, например возвратная пружина, уплотнительные кольца.

При осмотре цилиндра обратите особое внимание на следующие детали: общее состояние корпуса, а также то, в каком состоянии находятся зеркала и штоки. Если имеется небольшая коррозия, либо какие-то незначительные задиры их можно убрать при помощи мелкозернистой наждачки. Однако будьте внимательны, иногда задиры могут свидетельствовать о нарушении зазора между цилиндром и поршнем

Однако будьте внимательны, иногда задиры могут свидетельствовать о нарушении зазора между цилиндром и поршнем.

К вашему вниманию несколько полезных советов при ремонте главного цилиндра

1. При снятии главного цилиндра сцепления, рабочую жидкость из гидропривода можно не сливать полностью.

2. Промывая детали цилиндра, запрещено применение таких жидкостей, как: минеральное масло, дизельное топливо, бензин или керосин. Промывать нужно исключительно тормозной жидкостью с целью предотвращения разбухания резиновых деталей.

3. Прежде чем приступить к сборке цилиндра, протрите все детали тормозной жидкостью.

4. Когда установка главного цилиндра завершена обязательно прокачайте гидропривод.

Ремонт главного цилиндра сцепления своими силами

3.5 (70%) 4 голос

sanekua.ru

Как заменить главный цилиндр сцепления на ВАЗ 2107 самостоятельно

Автомобили Волжского завода моделей 01-07 имеют гидравлический привод сцепления. Замена главного исполнительного устройства данного механизма автомобиля ВАЗ 2107 производится в случае его поломки или отказа. Цилиндр закреплен на щите моторного отсека со стороны водителя двумя шпильками и гайками, в верхней части установлен бачок с тормозной жидкостью. От него до рабочего узла проложен трубопровод.

ДИАГНОСТИКА НЕИСПРАВНОСТИ

Выявление причин неисправности привода сцепления начинается с наружного осмотра и проверки главного и рабочего цилиндра. Основная причина неисправностей данных узлов в большинстве случаев это износ резиновых манжет и выработка на стенках механизма. Главный и рабочий привод в таком случае подлежит безусловной замене, попытки его ремонта редко дают положительный результат.

ДЕМОНТАЖ ГИДРОПРИВОДА

Для выполнения операции нам потребуется:

1. емкость для эксплуатационной жидкости и шприц большого объема.
2. набор гаечных ключей и головок;
3. отвертка и пассатижи.

Порядок выполнения работ следующий:

1. Из расширительного бачка главного цилиндра автомобиля ВАЗ 2107 откачивается тормозная жидкость при помощи шприца. От привода отстыковывается резиновая трубка из нее тоже вливаются остатки в подготовленную емкость. При попадании жидкости на лакокрасочные поверхности их необходимо протереть влажной тряпкой.
2. При помощи рожкового ключа на «10» выкручиваем штуцер трубопровода, соединяющего главный и рабочий гидроприводы.
3. При помощи головки на «13» и переходника-удлинителя откручиваем гайки, удерживающие узел на щите моторного отсека.
4. Для снятия главного цилиндра со шпилек достаточно нажать на педаль сцепления, это сдвинет его с места, после чего можно вытащить его руками.

Работы по снятию узла завершены, и можно приступать к установке запасной части.

МОНТАЖ ГИДРОПРИВОДА

Замена механизма предполагает приобретение его в розничной сети или через интернет. Работа по установке выполняется в такой последовательности:

1. Главный цилиндр сцепления автомобиля ВАЗ 2107 надевается на шпильки и продвигается до упора в основание.
2. На крепеж наворачиваются гайки и затягиваются гаечным ключом на «13».
3. В основной цилиндр вкручивается штуцерная гайка трубопровода, проложенного до рабочего гидропривода.
4. Резиновая трубка стыкуется к пластиковому соединительному элементу и закрепляется хомутом.
5. В расширительный бачок заливается тормозная жидкость, которая по трубкам попадает в основной и рабочий цилиндр привода сцепления. Замена жидкости в системе обязательна из-за продуктов износа.

По завершении монтажа деталей необходимо провести осмотр и проверить затяжку гаек. Замена основного или рабочего привода сцепления автомобиля ВАЗ 2107 заканчивается прокачкой системы.

Источники

• 7vaz.ru/remont/glavnyj-cilindr-sceplenija.html
• masteravaza.ru/transmisiya-sceplenie/remont-scepleniya-transmisiya-sceplenie/vaz-2107-remont-scepleniya-67
• zen.yandex.ru/media/vaganov/zamena-rabochego-cilindra-scepleniia-vaz2107-svoimi-rukami-5c8507d692cc5e00b42abc29
• zen.yandex.ru/media/vaganov/zamena-glavnogo-cilindra-scepleniia-vaz2107-5cba18e470da470224cb6ba5?utm_source=serp
• drive2.ru/c/509489775007236498/
• umper.guru/klassicheskie-modeli-vaz/stseplenie/glavnyiy-tsilindr-stsepleniya-vaz-2107.html

Ремонт сцепления ВАЗ 2107

Отремонтировать цилиндры сцепления получается несколько сложнее, чем поменять, но намного дешевле.

Когда цилиндры сняты, можно приступать к разборке. Начнем с главного цилиндра:

• Извлечь тонкой отверткой стопорное кольцо.
• Вынуть штуцер и прокладку.
• Снять пыльник, поддев его отверткой.
• Открутить пробку цилиндра, используя ключ на 22.
• Вытащить стопорное кольцо и отверткой достать внутренности цилиндра.

Для восстановления главного цилиндра следует заменить резиновые уплотнители. Также необходимо проверить состояние пружины, внутренней поверхности цилиндра и поршня. При наличии задиров и повреждений детали необходимо заменить.

Перед сборкой детали следует тщательно очистить и вытереть. Недопустимо попадание внутрь цилиндра бензина или масла — они разрушают резиновые уплотнители.

Сборка производится в порядке, обратном разборке цилиндра.

После ремонты цилиндров и монтажа их на место необходимо прокачать гидравлический привод сцепления.

Сцепления ВАЗ 2107: устройство

“Семерка” имеет сухое однодисковое сцепление. Главный цилиндр гидропривода сцепления находится непосредственно под педалью, при нажатии на которую двигается толкатель, воздействующий на поршень главного цилиндра, создавая давление. Тормозная жидкость, которой заполнен гидропривод, выдавливается и перетекает в рабочий цилиндр.

Поршень рабочего цилиндра соединен с вилкой сцепления толкателем. При нажатии на педаль последний перемещает вилку, она смещает выжимной подшипник и разъединяет опорный и нажимной диски. В результате крутящий момент с маховика коленвала перестает передаваться на КПП и появляется возможность переключить передачу.

В случае неисправности узла сцепления при нажатии на педаль вал коробки продолжает вращение и переключить передачи становится затруднительно или вовсе невозможно. При неправильной регулировке сцепления диски могут буксовать, что сопровождается их ускоренным износом.

Продолжать эксплуатировать автомобиль с неисправным сцеплением нельзя — могут повредиться как диски сцепления, так и коробка переключения передач. Поэтому при первых признаках неисправности следует заняться его ремонтом и регулировкой.

Признаки неисправности сцепления

О том, что регулировка выполнена неправильно, свидетельствует два характерных признака. Первая неисправность выражается в том, что сцепление начинает пробуксовывать. В этом случае диск после полного нажатия педали останавливается, а значит, вращающий момент, получаемый от силового агрегата, не передается на трансмиссию.

Второй симптом неудачной регулировки сцепления – когда педаль нажимается, диск не отодвигается от маховика. Это не дает возможности легко передвигать рычаг переключателя скоростей.

А еще иногда сцепление срабатывает преждевременно или, напротив, с заметным опозданием.

Конструкция привода гидравлического сцепления

Привод гидравлического сцепления на отечественных автомобилях практически не отличается от систем, установленных на иномарках. Благодаря этому нижеописанную информацию можно использоваться в качестве пособия не только для машин бренда ВАЗ. Для проведения самостоятельного ремонта, демонтажа и установки цилиндров необходимо знать всю конструкцию этого узла, которая включает следующие элементы:

Педаль сцепления, расположенная в салоне. Она представляет собой основной орган управления.

Главный цилиндр размещен сразу за педалью. Он реализует функцию передачи усилий от педали на рабочий цилиндр.

Рабочий цилиндр. С помощью этого механизма осуществляется перемещение вилки и нажимного подшипника.

Вилка включения сцепления.

Система трубопроводов, по которым перемещается тормозная жидкость.

Выбирайте лучшее

Последним пунктом в вопросе, какое сцепление лучше поставить на автомобиль ВАЗ 2107, будет короткий обзор наиболее известных комплектов сцеплений для классических машин. Различия в продукции брендов заключаются в надежности и поведении во время эксплуатации.

Valeo

Известная компания из Франции известна также высококачественными тормозными колодками. Судя по отзывам автовладельцев, сцепление отличается мягкой работой с четким моментом включения.

Многие отмечают надежность новых комплектов Валео, которые зачастую работают без поломок более 150 000 км пробега. Из недостатков – высокая стоимость.

Всемирно известный немецкий производитель фрикционных муфт. Продукция всегда отличалась передовыми конструктивными решениями. Например, использование гасителя крутильных колебаний нажимного и ведомого дисков существенно демпфирует вибрации, что способствует комфорту. Муфты LuK – наиболее оптимальный выбор в соотношении цена-качество, однако в продаже встречается много подделок, так что при покупке нужно быть внимательно.

Kraft

Немецкий бренд известен уже 20 лет, но в последнее время продукция под этой маркой выпускается все чаще в Турции, что, естественно, удешевляет ее. Тем не менее, сцепления имеют массу положительных отзывов, среди них:

• мягкий выжим;
• отсутствие перегрева при тяжелом режиме эксплуатации;
• маховик практически не изнашивается.

Sachs

Немецкий производитель имеет богатый опыт производства деталей трансмиссии. Все модели муфт укомплектованы безасбестовыми накладками, при этом они обеспечивают:

• Оптимальную передачу крутящего момента.
• Устойчивы к повышенным нагрузкам.
• Не требуют обслуживания.

Отечественное предприятие, поставляющее оригинальную продукцию для автомобилей Lada. Конструкция муфты разработана инженерами из Тольятти, но комплектующие в производстве применяются в основном импортные. Большинство автовладельцев, в качестве решения вопроса, какое из сцеплений лучше поставить на классику ВАЗ 2107, останавливаются именно на этом производителе. Причина такого выбора – невысокая цена и приемлемое качество.

Kraft tech

Турецкая продукция по лицензии немецкой компании Kraft. Комплект характеризуется мягкой работой, адаптирован к российским условиям работы. Часть негативных отзывов относится к недолговечности выжимного подшипника.

Триал

Еще один отечественный производитель, который гарантирует для своих дисков до двух миллионов циклов нагрузки без утраты эксплуатационных свойств. Средний пробег деталей комплекта составляет 80 000 км. Некоторые автомобилисты жалуются на возникновение трещин на ведомом диске в районе пружин, в результате чего они вылетают. Однако стоит отметить, что подобные неполадки у них возникли после двух-трех лет эксплуатации.

Информация больше для себя. Дополню фото. Это черновик! Размеры корзины сцепления LUK 620316600

2110,2170,1118 Нажимной диск 207мм / 133мм. Максимально возможный ведомый диск 210мм

ВАЗ 2110-12

Ведомый диаметром 200 мм/ 142мм. 20 зубцов. Профиль ступицы диска сцепления: 20,1×22,6

ВАЗ 2106

Ведомый диаметром 200 мм/ 130мм. 20 зубцов. Профиль ступицы диска сцепления: 20,1×22,6

Mazda 323 2000

EXEDY MZD050U, Valeo MZ29 Ведомый диаметром 200 мм/ 130мм. 20 зубцов. Профиль ступицы диска сцепления: 20,1×22,1

Huyndai Accent

VESIK motorsport Valeo HD95 Ведомый диаметром 200 мм/ 130мм. 20 зубцов. Профиль ступицы диска сцепления:19,00×22,35

Mitsubishi Colt/Lancer/L300

Valeo MB03 Ведомый диаметром 200 мм/130мм. 20 зубцов. Профиль ступицы диска сцепления: 20х22,5

Mazda 3 BK

EXEDY MZD116U Ведомый диаметром 200 мм/ 140мм. 20 зубцов. Профиль ступицы диска сцепления: 20,13х22,6.

Fiat Punto 2003

VALEO 821460 Ведомый диаметром 200 мм/ 135мм. 20 зубцов. Профиль ступицы диска сцепления: 20,25×23,2

Снятие и установка рабочего и главного цилиндров привода сцепления

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2107 (Жигули) 1982+ г.в.
3. Снятие и установка рабочего и главного цилиндров привода сцепления

Рис. 4–3. Рабочий цилиндр и вилка выключения сцепления: 1 — подшипник выключения сцепления; 2 — шаровая опора; 3 — вилка выключения сцепления; 4 — толкатель; 5 — регулировочная гайка; 6 — контргайка; 7 — оттяжная пружина; 8 — пробка корпуса; 9 — штуцер для прокачки; 10 — корпус цилиндра; 11 — уплотнительное кольцо; 12 — защитный колпачок; 13 — поршень; 14 — уплотнитель; 15 — тарелка; 16 — пружина; 17 — опорная шайба; 18 — стопорное кольцо

Для снятия главного цилиндра отверните две гайки, которыми он крепится на шпильках к кронштейну педалей, и отсоедините гибкий шланг бачка.

Для установки главного и рабочего цилиндров вышеописанные операции выполните в обратном порядке.

После заправки рабочей жидкостью гидропривод прокачайте.

↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание автомобиля 1.0 Эксплуатация и техническое обслуживание автомобиля 1.1. Эксплуатация автомобиля 1.2 Техническое обслуживание автомобиля

2. Общие данные 2.0 Общие данные 2.1 Техническая характеристика автомобилей 2.2 Органы управления и контрольные приборы 2.3. Управление вентиляцией и отопление салона

3. Двигатель 3.0 Двигатель 3.1 Снятие и установка двигателя 3.2 Разборка двигателя 3.3 Возможные неисправности двигателя, их причины и методы устранения 3.4 Сборка двигателя 3.5 Стендовые испытания двигателя 3.6 Проверка двигателя на автомобиле 3.7. Блок цилиндров 3.8. Поршни и шатуны 3.9. Коленчатый вал и маховик 3.10. Головка цилиндров и клапанный механизм 3.11. Распределительный вал и его привод 3.12. Система охлаждения 3.13. Система смазки 3.14. Система питания

4. Трансмиссия 4.0 Трансмиссия 4.1. Сцепление 4.2. Коробка передач 4.3. Карданная передача 4.4. Задний мост

5. Ходовая часть 5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска 5.3. Амортизаторы

6. Рулевое управление 6.0 Рулевое управление 6.1. Осмотр, проверка и регулировка рулевого управления 6.2. Рулевой механизм 6.3. Тяги и шаровые шарниры рулевого привода 6.4. Кронштейн маятникового рычага

7. Тормоза 7.0 Тормоза 7.1. Проверка и регулировка тормозов 7.2 Возможные неисправности тормозов, их причины и методы устранения 7.3 Кронштейн педалей сцепления и тормоза 7.4. Вакуумный усилитель 7.5. Главный цилиндр тормозов 7.6. Передние тормоза 7.7. Задние тормоза 7.8. Регулятор давления задних тормозов 7.9. Стояночный тормоз

8. Электрооборудование 8.0 Электрооборудование 8.1 Схема электрооборудования 8.2. Аккумуляторная батарея 8.3. Генератор 8.4. Стартер 8.5. Система зажигания 8.6. Освещение и световая сигнализация 8.7. Звуковые сигналы 8.8. ОЧиститель ветрового стекла 8.9 Очиститель фар 8.10. Электродвигатель отопителя 8.12. Контрольные приборы

9. Кузов 9.0 Кузов 9.1. Двери 9.2 Возможные неисправности кузова, их причины и методы устранения 9.3. Капот, крышка багажника, бамперы 9.4. Остекление кузова 9.5. Омыватели ветрового стекла и стекол фар 9.6. Панель приборов 9.7. Сиденья 9.8. Отопитель и вентиляция салона кузова 9.9. Ремонт каркаса кузова 9.10. Лакокрасочные покрытия 9.11. Противокоррозион-ная защита кузова

10. Модификация и комплектация автомобилей ВАЗ-2107 10.0 Модификация и комплектация автомобилей ВАЗ-2107 10.1. Автомобиль ВАЗ-21072 10.2 Автомобиль ВАЗ-21074 10.3. Автомобиль ВАЗ-21073-40

11. Приложения 11.0 Приложения 11.1 Приложение 1. Моменты затяжки резьбовых соединений* 11.2 Приложение 2. Инструмент для ремонта и технического обслуживания* 11.3 Приложение 3. Применяемые горюче-смазочные материалы и эксплуатационные жидкости 11.4 Приложение 4. Основные данные для регулировки и контроля 11.5 Cхема
