Тюнинг узла, какие запчасти лучше выбрать

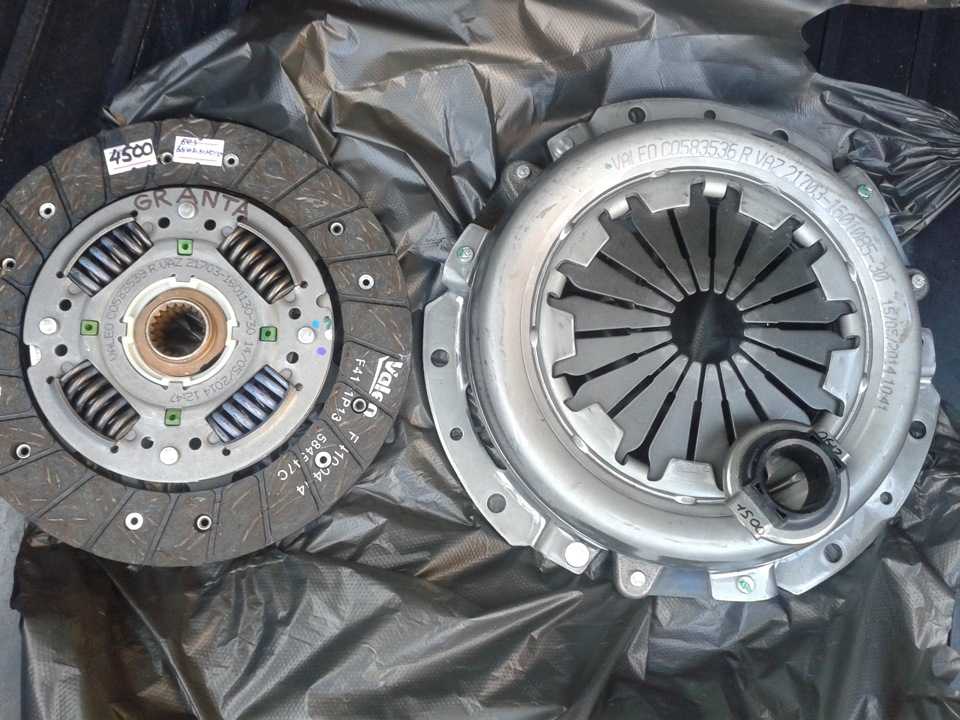

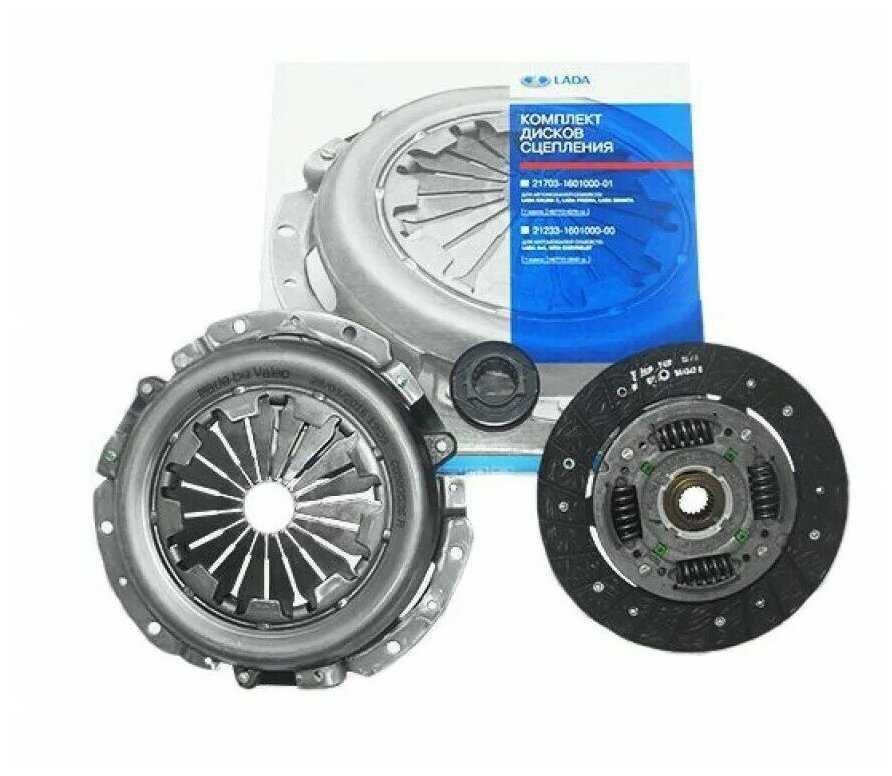

Детали сцепления
Если вы не хотите ставить запчасти Российского производства, или дешевую Китайскую подделку можно заменить их “породистыми” деталями
В первую очередь обратите внимание на следующих производителей:
- Valeo;
- Luk;
- KRAFTtech.
Valeo – известный производитель автомобильных деталей. Эта французская фирма реализует запчасти, как другим изготовителям, так и в розничную сеть; работает примерно с 1923 года. Диски сцепления от этого производителя, дарят автовладельцам мягкость и комфорт. Также их детали являются одними из самых надежных в мире. Одного комплекта вполне хватит для того, чтобы ВАЗ успешно проехал более 100 000 километров. Несмотря на все положительные отклики, их сцепления стоят довольно дорого.
Сцепление Luk – инновационное решение, имеющее в своем составе гаситель крутильных колебаний как ведомого, так и нажимного диска. Деталь выделяется демпфированием вибрации – а значит, комфорт во время езды – вам обеспечен. В РФ Luk собирает только положительные отзывы, не только из-за качества, но и низкой стоимости.
KRAFTtech – сцепление турецкого производства. Приятнейший мягкий выжим, устойчивость к высоким температурам, и износу маховика. Отзывы об этом сцеплении разные, а точнее не только положительные, но и отрицательные. Компания Крафт реализует запчасти по доступным ценам, особенно это заметно, если рассматривать зарубежные аналоги.
Замена сцепления ваз 2107 пошагово
Перейдем к работам «под» автомобилем.
Разъедините карданный вал и редуктор моста. Но перед этим мы советуем совершить один хитрый прием. Нарисуйте маркером отметки на фланце каждой детали, чтобы в последствие установить их именно в том положении, в каком они находились.
Открутите гаечки крепления кронштейна безопасности, а также приемную трубку от коробки передач. Кардан отсоединять от нее не нужно, потому что коробку мы снимать не будем.
Отключите проводку от датчика лампочек заднего хода.
Произведите демонтаж натяжной пружины вилки, которая отвечает за выключение сцепления, отсоедините два болтика от рабочего цилиндра, выжимающего сцепление.
Отвинтите, затем снимите поддон сцепления. Теперь осталось снять четыре болта крепления его картера.
С помощью монтировки отодвиньте коробку максимально назад. Так она не помешает вам.
На месте, где находилась коробка, появилось расстояние, которое позволит вам добраться до корзины сцепления и диска. Она соединена с маховиком с помощью шести болтов.
Развинтите их, и вы легко снимите сцепление вместе с выжимным подшипником, находящимся на первичном вале коробки передач.
Вытащите корзину и нажимной диск, осмотрите их. Если они в хорошем состоянии, то менять их не нужно.
Должна быть произведена замена необходимых элементов, среди которых могут быть даже оба диска, и проведите обратную сборку.
До того, как начнете сборку рекомендуем смазать шлицы первичного вала коробки и произвести полировку простой тряпкой диска сцепления.
На ВАЗ 2107 обязательно должна быть произведена корректировка расположения диска сцепления к подшипнику коленчатого вала. Сделать это следует с помощью специальной оправки. Ее можно найти в любом автомагазине. Если вы сделаете все верно, то оправка будет свободно выходить из подшипника и перемещаться обратно.
Таким образом, вами была самостоятельно произведена замена сцепления, которая позволит вам быть уверенным в надежной работе своего автомобиля.
Подготовительные работы
Для того чтобы на ВАЗ 2107 была произведена замена сцепления, вам понадобится доступ к коробке передач и двигателю снизу, поэтому необходимо использовать специальный подъемник или так называемую смотровую яму. Перед началом работ обязательно снимите минусовую клемму с аккумулятора и можете приступать к действиям.
Сначала снимите воздушный фильтр и открутите стартер.
Теперь можно заняться коробкой передач на ВАЗ 2107. Нам потребуется демонтировать ее рычаг. Саму коробку мы снимать не будем. Надавите на него отверткой и вытащите стопорную втулку, расположенную в канавке стержня рычага. Его можно вынуть, отвинтить болтики и произвести демонтаж переднего полика.
Ремонт главного цилиндра сцепления своими силами
Основная работа системы сцепления заключается в передаче крутящего момента от двигателя – колесам. Если просто выражаться. Механизм сцепления в нужное нам время отключает двигатель от коробки передач, после чего плавно соединяет этот дуэт обратно. За это время водитель успевает переключиться на другую передачу.
Привод выключения сцепления состоит из следующих элементов:
1. Педаль сцепления.
2. Главный цилиндр сцепления, он размещен непосредственно в самой цепи за педалью.
3. Рабочий цилиндр сцепления, тот который перемещает нажимной подшипник в вилку.
4. Вилка выключения сцепления.
5. Нажимной подшипник.
6. Система трубопровода (патрубок).
Что такое устройство главного цилиндра сцепления? Это всего-навсего поршень, цилиндр, манжеты, корпус. Работа главного цилиндра сцепления заключается в передаче усилия от педали, на которую давит водитель на рабочий цилиндр сцепления, посредством рабочей жидкости.
Необходимость ремонта цилиндра сцепления
В случае выхода из строя поршня или возникновения утечки тормозной жидкости через манжеты, необходимо произвести ремонт или переборку главного цилиндра сцепления. Кроме того, через поврежденные уплотнительные кольца главного цилиндра сцепления в гидропривод сцепления может поступать воздух. В таком случае ремонт главного цилиндра сцепления просто неизбежен.
Выявить утечку жидкости не составит большого труда, поскольку ее можно будет увидеть по «странному» поведению педали сцепления. Когда воздух попадает в гидропривод, это также сопровождается характерным провалом педали сцепления.
Короче говоря, если имеется любой из вышеуказанных «симптомов», необходимо приступать к ремонту. Зачастую полной замены главного цилиндра сцепления можно избежать и «отдежуриться», как говорится «малой кровью», немного поработав своими руками. Для этого в автомагазинах имеется специальный ремкомплект главного цилиндра сцепления.
В стандарте такой ремкомплект содержит все наиболее часто изнашивающиеся детали. Полную замену цилиндра сцепления необходимо производить лишь в крайних случаях, когда уже ни прокачка, ни полная переборка не помогают.
Главный тормозной цилиндр: переборка и ремонт
Демонтаж и установка главного цилиндра обычно производится по традиционной схеме. То есть, следует запомнить как демонтировал, для того чтобы потом можно было без труда установить обратно на место, только в обратном порядке. Извините, но детально расписывать этот процесс не буду, так как не считаю это необходимым.
Не рекомендую производить самостоятельную разборку главного цилиндра тем, кто не имеет ни малейшего представления о том, что это такое, не обладает элементарными слесарными навыками. В таких «тяжелых» случаях лучше, либо обратиться за помощью к специалисту, либо полностью заменить главный цилиндр.
После того как главный цилиндр разобран, можно приступать к процедуре промывания деталей цилиндра. Делается это исключительно с использованием тормозной жидкости. Желательно поменять все детали, которые имеются в ремкомплекте, например возвратная пружина, уплотнительные кольца.
При осмотре цилиндра обратите особое внимание на следующие детали: общее состояние корпуса, а также то, в каком состоянии находятся зеркала и штоки. Если имеется небольшая коррозия, либо какие-то незначительные задиры их можно убрать при помощи мелкозернистой наждачки. Однако будьте внимательны, иногда задиры могут свидетельствовать о нарушении зазора между цилиндром и поршнем
Однако будьте внимательны, иногда задиры могут свидетельствовать о нарушении зазора между цилиндром и поршнем.
К вашему вниманию несколько полезных советов при ремонте главного цилиндра
1. При снятии главного цилиндра сцепления, рабочую жидкость из гидропривода можно не сливать полностью.
2. Промывая детали цилиндра, запрещено применение таких жидкостей, как: минеральное масло, дизельное топливо, бензин или керосин. Промывать нужно исключительно тормозной жидкостью с целью предотвращения разбухания резиновых деталей.
3. Прежде чем приступить к сборке цилиндра, протрите все детали тормозной жидкостью.
4. Когда установка главного цилиндра завершена обязательно прокачайте гидропривод.
Ремонт главного цилиндра сцепления своими силами
Замена главного цилиндра сцепления на ВАЗ 2101
Главный цилиндр сцепления — благодаря нему сцепление отходит от маховика двигателя, а принцип его работы заключается в следующем: При нажатии на педаль сцепления, толкатель который одним концом прикручен к педали а другим концом вставлен в главный цилиндр толкает поршень находящийся в цилиндре, в связи с чем поршень находящийся в цилиндре движется вперёд, и вследствие чего поршень выталкивает тормозную жидкость которая находится в главном цилиндре. После выталкивания жидкости, она быстро перетекает к рабочему цилиндру сцепления и вследствие чего отсоединяет сцепление от маховика.
Источники
- http://avtobrands.ru/zamena-sceplenija-na-avtomobiljah-vaz/
- http://www.vazzz.ru/glavnyj-tsilindr-i-stseplenie-vaz-2101-zamena-i-remont/
Замена сцепления ВАЗ 2107
Главным недостатком сцепления является то, что этот механизм не имеет конкретного срока эксплуатации. То есть, его состояние зависит только от водителя и стиля езды. Ни один производитель не дает никаких гарантий или точных сроков, по истечении которых его нужно менять. Опытные мастера рекомендуют выполнять диагностику этого механизма каждые 80 000 км. Как показывает статистика, самым уязвимыми деталями являются ведомый и ведущий диски. Самыми частыми дефектами ведомого дискамогут быть механические деформации, поломка пружин демпферов, износ или повреждение шлицов ступицы истирание фрикционных накладок. Большинство из вышеописанных поломок не подлежат ремонту.В этих случаях, как правило, проводится замена диска сцепления ВАЗ-2107 в сборе.
Признаки поломки сцепления
Диагностику диска можно выполнить двумя способами. Первый предполагает наличие специального прибора, с помощью которого можно замерить толщину детали. Для этого понадобятся подъемники и калибр, который присоединяется к измеряемому механизму. Как пользоваться инструментом, читайте в инструкции.
Второй способ –«народный» и злоупотреблять им не стоит, так как он уменьшает ресурс детали. Поставьте последнюю передачу и запустите мотор. На сцеплении нажмите на газ, если двигатель не заглох, требуется замена диска.
Замена сцепления ВАЗ 2107(видео)
https://youtube.com/watch?v=Mi03v0RkEl8
Так как мы выбрали второй способ замены, демонтаж коробки передач будет начальным этапом. Автомобиль необходимо разместить над смотровой ямой.Также подойдет подъемник или эстакада. Сначала необходимо отсоединить кардан от эластичной муфты.Его также можно снять полностью, если он мешает. Для демонтажа кардана нужно отогнуть зажимы, размещенные на обойме сальника, после чего его можно будет легко вытянуть. Затем необходимо снять привод сцепления. Отсоедините пружины и открутите болты.
Установка метки
Следующий этап является не менее важным, и пренебрегать им не стоит. Метки размещаются для того, чтобы избежать появления вибрации, которая может возникнуть при установке новой детали. Это обуславливается тем, что в процессе эксплуатации заводская балансировка теряет свое значение и метки являются единственным способом установить корзину на свое место. Заводские детали не предусматривают специальных меток, так как их монтаж осуществляется с высокой точностью. Для нанесения насечки можно использовать тонкое зубило или воспользоваться обычным мелом.
После выполнения всех вышеописанных операций можно приступать к демонтажу корзины. Сначала необходимо открутить шесть болтов, размещенных по кругу механизма, они фиксируют диск на маховике. Чтобы исключить проворачивание детали, придерживайте ее рукой, вся процедура займет от силы 5 минут. Если не хватает силы удержать корзину, ее можно зафиксировать с помощью большой отвертки. После того как открутили все болты, нужно снять деталь. Аккуратно потяните ее, держа двумя руками. Стоит знать, что диск в этот момент не зафиксирован, его нужно придержать,иначе он может упасть на пол. Осмотрите внимательно диск, при достаточно хорошем состоянии его можно отремонтировать.
VipWash.ru
Как лучше менять?
Производить замену устройства лучше всего, установив автомобиль на подъемник, эстакаду или смотровую канавку. Если такой возможности нет, то можно поднять авто с помощью домкрата, чтобы добраться до узла снизу. Для безопасности нужно зафиксировать колеса, чтобы машина не покатилась или поставить на ручной тормоз.
Инструменты
Для проведения ремонта нужно приготовить соответствующий инструментарий:
- комплект ключей;
- отвертки;
- пассатижи;
- чистую ветошь;
- домкрат;
- новый расходный материал.
При выборе нового комплекта для замены, нужно покупать оригинальные детали, лучше в сборе.
Этапы
Процедура замены состоит из следующих этапов:
-
Открыв капот, в первую очередь нужно обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.
Моторный отсек ВАЗ 2107
- Затем нужно демонтировать корпус воздушного фильтра и вывернуть крепежные гайки стартера.
- Далее в салоне следует убрать чехлы с ручки КПП, коврики и шумоизоляцию. Затем рычаг КПП необходимо отключить от коробки. Для этого на него нужно нажать и с помощью отвертки вытащить белую пластмассовую втулку.
- Для выполнения дальнейшего ремонта нужно переместиться под автомобиль.
- При снятии деталей следует внимательно их осматривать на наличие износа и дефектов. Менять их при необходимости.
- На следующем этапе отсоединяем выхлопную трубу, рабочий цилиндр, кардан, от которого следует отсоединить провода.
- Затем демонтируем стартер, который мы открутили, и снимаем коробку передач. КПП можно было бы просто отодвинуть в сторону, но лучше снять, чтобы проверить состояние сальника. Если в этом есть необходимость, сальник следует заменить. Снимать коробку передач лучше с помощником, так как это процесс трудоемкий. Желательно коробку передач промыть после снятия.
-
Далее можно снимать корзину и диск сцепления. При этом нужно запомнить, как был установлен диск, чтобы при сборе установить его правильно.
Демонтаж дисков с узла
- Теперь можно оценивать, какое состояние составляющих узла. Больше всего износу подвергаются пыльники и ведомый диск. Следует заменить главный цилиндр и вилку сцепления.
-
Можно менять только изношенные детали, а можно менять узел в сборе. Желательно делать замену сцепления в сборе, так как, поставив на место старые детали, нет гарантии, что спустя небольшой промежуток времени не придется снова заниматься сборкой и разборкой для замены поломанных деталей.
Установка нового диска
- Дальнейшая сборка проводится в той последовательности, в какой происходила разборка.
После окончания ремонта систему автомобиля следует проверить на работоспособность.
Замена сцепления ВАЗ 2105
Прежде чем начать замену сцепления, необходимо подготовиться и иметь под рукой необходимые инструменты и запасные части. Далее следует последовательно выполнить следующие шаги:
- Подготовьте автомобиль перед заменой сцепления: установите автомобиль на подъемник или заднюю ось, поддержите его с помощью домкрата, снимите колесо и вытяните систему выхлопных газов.
- Отсоедините аккумулятор и выньте замерзшую металлическую трубку.
- Снимите маховик с ведущего вала коробки передач, используя специальное оборудование и инструменты, такие как резиновый молоток и соосные наконечники.
- Отсоедините привод ведущего вала и сцепления и снимите их с коробкой передач. Не забудьте отсоединить опорную раму и снять сцепление.
- Очистите и проверьте новое сцепление, убедитесь в его правильной установке и наличии всех необходимых деталей.
- Установите новое сцепление, следуя рекомендациям производителя и используя правильные прерывания и затяжки болтов и гаек. Убедитесь, что все элементы сцепления установлены в соответствии с техническими требованиями.
- Установите обратно привод ведущего вала и сцепления, присоедините опорную раму и зафиксируйте все болты и гайки.
- Установите маховик с ведущего вала коробки передач и зафиксируйте его с помощью болтов.
- Проверьте работу сцепления, убедитесь, что оно работает правильно и плавно.
- Установите смазочные материалы в коробку передач и проверьте уровень масла.
После замены сцепления необходимо провести пробную поездку, чтобы убедиться в правильной работе автомобиля. Если возникли проблемы, обратитесь к профессиональному автомастеру для диагностики и устранения неполадок.
Процесс замены сцепления ВАЗ 2105 может быть сложным и требует определенных знаний и навыков. Если у вас есть опыт и необходимые инструменты, то вы можете попробовать выполнить замену самостоятельно. В противном случае, рекомендуется обратиться к специалистам в автосервисе для выполнения данной операции.
Снятие старого сцепления
Перед началом работы необходимо приподнять и закрепить переднюю часть автомобиля на подставки или подъемники, чтобы обеспечить доступ к сцеплению.
Шаг 1: Снятие трансмиссии
1
Отсоедините карданный вал от коробки передач.
2
Отсоедините провода от датчиков скорости и тахометра.
3
Отсоедините тросик сцепления от сцепного вала.
4
Отверните болты крепления трансмиссии к двигателю.
5
Осторожно снимите трансмиссию с двигателя.
6
Уберите трансмиссию в безопасное место.
Шаг 2: Снятие механизма сцепления
| 1 | Отверните болты крепления механизма сцепления к корпусу двигателя. |
| 2 | Аккуратно снимите механизм сцепления с двигателя. |
| 3 | Проверьте состояние сцепления на износ и повреждения. При необходимости замените его полностью. |
После снятия старого сцепления можно приступить к установке нового сцепления. Замена сцепления требует аккуратности и навыков ремонта автомобилей, поэтому, если у вас нет достаточного опыта, рекомендуется обратиться к профессионалам.
Установка нового сцепления
Перед началом установки нового сцепления на ВАЗ 2105, убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся: гаечный ключ, трос, шуруповерт, подъемник или крики, съемник ЦМФ, новое сцепление и смазка.
1. Поднимите переднюю часть автомобиля с помощью подъемника или криков. Установите автомобиль на желательно ровную и прочную поверхность.
2. Ослабьте гайки колес и снимите передние колеса с помощью гаечного ключа.
3. Отверните болты крепления механизма сцепления и троса на коробке передач, используя гаечный ключ
Осторожно выньте старое сцепление и трос
4. Установите новый трос и сцепление. Убедитесь, что все втулки и шайбы на своих местах.
5. Закрепите новое сцепление и трос на коробке передач, ввернув болты крепления гаечным ключом.
6. Отрегулируйте трос сцепления, чтобы он имел небольшой зазор (примерно 10-15 мм) и натягивался свободно.
7. Установите передние колеса на место и закрепите их гайками с помощью гаечного ключа.
8. Опустите автомобиль, убрав подъемник или крики.
9. Проверьте работу сцепления. Откройте капот и нажмите на педаль сцепления несколько раз. Убедитесь, что сцепление работает плавно и без заедания.
Теперь у вас установлено новое сцепление на ВАЗ 2105. Регулярно проверяйте его работу и при необходимости обращайтесь к профессионалам для технического обслуживания и ремонта.
Почему надо менять сцепление
Диск сцепления ВАЗ 2101
Для замены сцепления вам нужно будет запастись: Гаечным ключом «на 13», а так же ко всему этому нужно будет ещё взять два разных вида отвёрток (Плоская и крестообразная в этом случае), а так же необходимо обязательно запастись оправкой для центрирования диска сцепления которая в автомагазине стоит буквально рублей 100! (Как выглядит данная оправка о которой говорится в статье, вы сможете посмотреть чуть ниже в рубрике: «Для новичков!»)
Когда нужно менять сцепление?
В ходе эксплуатации сцепления у любого автомобиля со временем изнашивается, и первые признаки изношенного сцепления которые будет подавать автомобиль, это:
- Повышенный шум который очень отчётливо начинает проявляться при переключении передач на автомобиле.
- А так же могут происходить рывки при трогании с места на автомобиле, а так же они могут происходить и во время езды когда вы выжимаете педаль сцепления, затем включаете передачу и после чего при отпускании педали машина у вас чуть дергается вперёд.
В основном такое происходит из-за демпферных пружин которые установлены на ведомом диске, а на фото чуть ниже они показаны стрелками. Данные пружины нужны для того, чтобы сцепление выключалось плавно и тем самым не давала дискомфорта при езде, а когда эти пружины приходят в негодность то при выключении сцепления как уже было сказано раньше, происходит рывок который зачастую очень негативно сказывается на комфортности при езде на автомобиле!
- Ещё ко всему этому при неисправности сцепления, может происходит эффект того что сцепление «Буксует». Это когда вы едете на автомобиле и при этом выжимаете педаль газа допустим в пол, а машина у вас не разгоняется но обороты двигателя резко при этом повышаются и даже доходят до красной зоны, вот этот эффект в народе и называется сцепление «Буксует».
- И в завершение отметим ещё один эффект, под названием сцепление «Ведёт». Первые признаки этого эффекта заключаются в следующем, допустим вы включаете первую передачу а в это время педаль сцепления у вас ещё находится полностью выжатой, но даже не смотря на это автомобиль катиться. Вот этот эффект и называется сцепление «Ведёт».
Регулировка клапанов
При появлении стуков и нестабильной работы, повышенной вибрации следует обратить внимание на клапана. Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры
Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала
Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта
Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта
Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры. Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта.
Наибольшую опасность для мотора автомобиля является зазор меньше допустимого. Слишком маленький зазор между рычагом привода и кулачком распредвала препятствует шляпке клапана плотно сесть в свое посадочное место на головки блока цилиндров. Через не севший клапан из камеры сгорания выбиваются газы сгоревшей топливно-воздушной смеси. Из-за этого шляпка выпускного клапана по периметру начинает сгорать.
Резиновые маслоотражатели, они же маслаки, из-за сгоревшей шляпки клапана также сгорают, что ведет к увеличению расхода моторного масла. Если износ деталей мотора большой, то, возможно, лучше и легче будет сделать свап двигателя своими руками или же в СТО.
Даже, если в вашем двигателе не ременная передача, а цепная, то в случае, если не поменять цепь до истечения ее ресурса, то клапана погнутся о поршне, как, например, в двигателе sr20det производства Nissan.
