Измерение компрессии в цилиндрах ваз 2107

Признаки и причины исчезновения

Признаков и причин, по которым нет компрессии в одном, двух или сразу всех цилиндрах, на самом деле не так мало. Поэтому для пользователей нашего ресурса были собраны материалы, которые могут помочь определить снижение уровня давления в системе.

Признаки

Если в прогорает уплотнительная прокладка, сразу же нарушается герметичность самого цилиндра. Это можно увидеть, если выхлопные газы начнут прорываться через образовавшуюся щель. В этот момент происходит залегание колец, что влечет за собой повышенный расход моторной жидкости и бензина. Кроме того, в отдельных случаях мощность мотора может повышаться, а из выхлопной трубы будет идти дымный выхлоп.

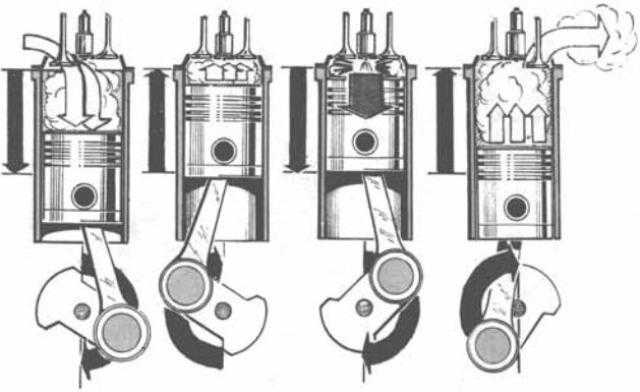

Схема работы цилиндров

Если в вашем автомобиле пропала компрессия во всех цилиндрах одновременно или в каком-то одном из них, то признаки могут быть следующие:

мотор стал на порядок труднее заводиться;
двигатель работает нестабильно, как на холостом ходу, так и во время езды на передаче, на всех оборотах;
вы заметили, что ваш «железный конь» стал потреблять гораздо больше топлива;
в работе цилиндров также начались неполадки;
если ваша машина оснащена дизельным ДВС, то во время работы мотора вы услышите частые хлопки;
повышается давление в патрубках охладительной системы.

Причины

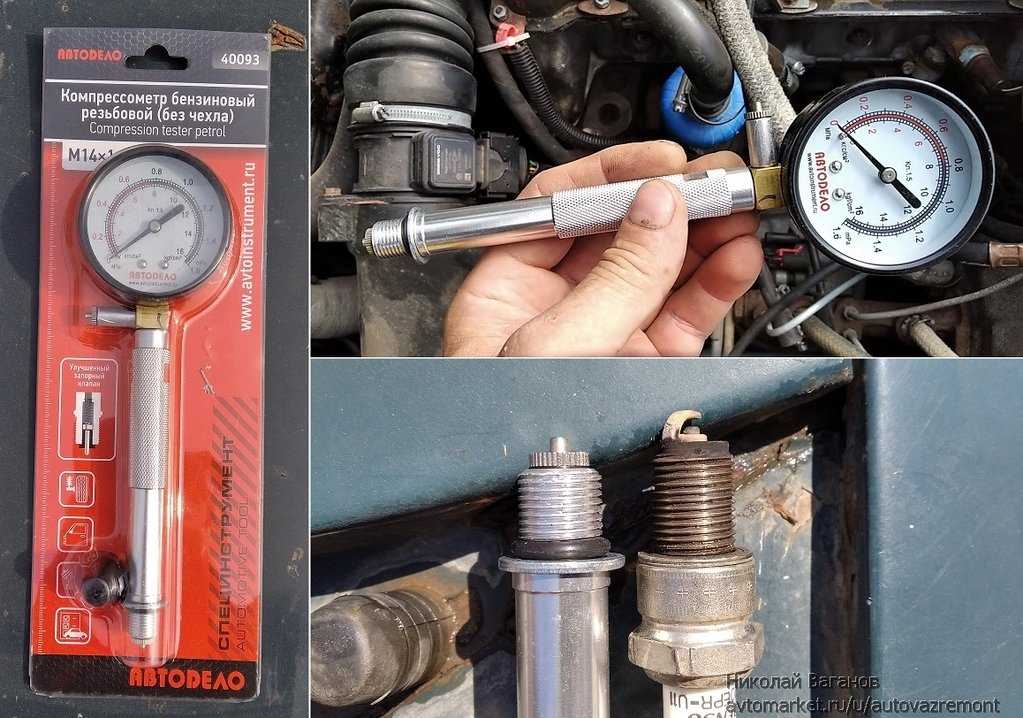

Проверка при помощи компрессометра

Каковы же могут быть причины? Их очень много, но мы рассмотрим все:

в устройстве выпускного клапана возникли трещинки, как правило, это вызвано износом мотора;
выпускной клапан очень плохо прилегает, что влечет за собой утечку через место соприкосновения клапана с «седлом»;
само «седло» клапана полностью разрушено или на нем имеются механические повреждения;
прогорела уплотнительная прокладка ГБЦ. Это могло случиться из-за ее износа. Кроме того, причиной износа прокладки может стать попадание загрязнений на контактные поверхности прокладки. Также она может прогореть в результате перегрева мотора, что впоследствии приведет к появлению трещин на блоке или деформации ГБЦ или самого блока;
вследствие перегрева двигателя может возникнуть задир цилиндра;
в вашем двигателе износилась цилиндропоршневая группа;
межкольцевые перемычки поршня вышли из строя, то есть разрушились;
кроме того, причиной, по которой в одном или двух цилиндрах нет компрессии, может быть выход из строя впускного клапана;
в одном или нескольких цилиндрах или на самих поршнях образовалась трещина;
на сальниках и уплотнительных поршневых кольцах появился нагар, который снижает давление в системе;
возникли сбои или неполадки в работе системы газораспределения;
обрыв цепи или ремешка газораспределительного механизма. Если во время движения на автомобиле оборвался , то это вполне может стать причиной того, что погнулись клапана;
клапан перестал закрываться или при его закрытии есть большой зазор. Если зазор слишком большой, то клапана, скорей всего, открывается недостаточно, причиной чему может стать некорректная регулировка или износ элементов. Кроме того, если в один или несколько цилиндров поступает недостаточно воздуха, под крышкой клапанов вы услышите стук.

Нагар внутри двигателя

КОМПРЕССИЯ – ЧТО ЭТО И КАКАЯ ОНА ДОЛЖНА БЫТЬ?

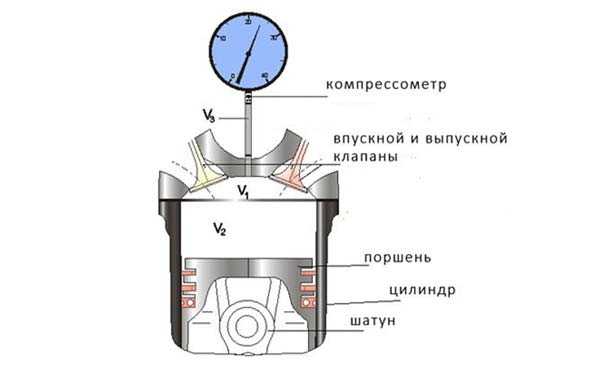

Компрессия – это показатель максимального давления в камере сгорания, которое может создать поршень при достижении ВМТ при такте сжатия. Замер же этого показателя дает представление о герметичности камеры, которая в свою очередь зависит от состояния ряда элементов – поршня и компрессионных колец, клапанов с седлами, прокладки головки блока, установленного теплового зазора в ГРМ. Поскольку сама технология проведения замеров компрессии несложная, а данные, полученные в результате ее выполнения, позволяют оценить остаточный ресурс силовой установки и выявить ряд неисправностей, то эта диагностическая операция является достаточно распространенной.

Силовые установки автомобилей хоть и имеют общий принцип построения, но конструктивно они отличаются, что также сказывается и на показателях компрессии. Для каждого двигателя установлены свои определенные значения максимального давления в камерах сгорания, которые обязательно указываются в тех. документации к авто. К примеру, для ВАЗ-2106 нормальной считается компрессия в 11 кгс/см кв., а вот для ВАЗ-2110 этот показатель уже составляет 13 кгс/см кв.

Отметим, что необязательно при замере прибор должен показать значения, соответствующие норме. По мере износа узлов двигателя показатели компрессии будут падать. При этом если они снизятся ниже определенного значения, это будет сигналом крайнего износа ЦПГ силовой установки, и надобности в проведении капитального ремонта. Также допускается некоторая разбежность в показаниях между цилиндрами. При этом она не должна превышать 1 кгс/см. кв. То есть, если на ВАЗ-2115 замеры показали, что компрессия в цилиндрах составила в 1-м – 12 кгс, 2-м – 11 кгс, 3-м – 12 кгс, 4-м – 12 кгс, то силовая установка авто будет считаться в рабочем состоянии.

ПРИЧИНЫ ПАДЕНИЯ КОМПРЕССИИ В ОДНОМ ЦИЛИНДРЕ

Бывает и так, что в одном из цилиндров произошло падение давления, причем значительно (в некоторых случаях компрессия может снизиться до 3-4 кгс/см кв.). И такие результаты диагностики – повод беспокоиться, ведь в силовой установке возникли неисправности.

Причинами падения компрессии в одном из цилиндров выше нормы могут стать:

КОМПРЕССИОННЫЕ КОЛЬЦА. Эти элементы играют одну из самых важных ролей, поскольку в их задачу входит обеспечение герметичности в паре «поршень-цилиндр». Если кольца повреждены (лопнули) или залегли, они начнут пропускать рабочие газы в подпоршневое пространство, из-за чего и происходит значительное падение компрессии;

КЛАПАНЫ. Через эти элементы производится впуск составляющих горючей смеси и отвод отработанных газов. Но при такте сжатия клапаны закрыты, что обеспечивает герметизацию камеры сгорания. Но если у клапана из-за нарушения процессов горения подгорели кромка тарелки и посадочное седло, или же нарушен тепловой зазор, и он получается немного поджатым, то герметичность камеры не соблюдается, что и сказывается на компрессии;

ПОРШЕНЬ. Виной падения давления в цилиндре этот элемент становиться редко, но все же бывают ситуации, когда причина кроется именно в нем. В результате все тех же изменений процессов, возможно прогорание днища поршня. Происходит это обычно из-за нарушения угла зажигания. А если поршень прогорел, то герметичности не будет;

ГОЛОВКА БЛОКА. Хоть и редко, но бывает так, что в камере сгорания появляются трещины и другие дефекты, сказывающиеся на потере компрессии. Также головка может стать причиной потери давления в каком-то цилиндре в случае, если ее повело из-за перегрева. Из-за изменения геометрии, головка в некоторых местах просто не прилегает плотно к прокладке. Даже банальная недостаточная затяжка болтов ГБЦ может сказаться на компрессии;

ПРОКЛАДКА ГБЦ. Из-за внутренних дефектов или перегрева может произойти пробой этой прокладки. В результате один из цилиндров соединяется с каналом системы охлаждения или смазки, другим цилиндром (в таком случае сильное падение компрессии наблюдается в двух цилиндрах), также пробой может вести наружу из двигателя.

Как правильно замерить компрессию в цилиндрах двигателя на ВАЗ 2106?

Норма компрессии

Показатель компрессии (давления) играет важную роль для обнаружения неисправностей двигателя ВАЗ 2106 без его разборки. Слово компрессия в переводе с латыни означает сжатие. Под компрессией понимается давление в цилиндрах в крайней точке такта сжатия. Значительное понижение давление говорит об изношенности поршневых колец цилиндров, а также самих цилиндров. Если неправильно отрегулированы зазоры клапанов, то в камеру сгорания не попадает необходимого количества воздуха.

Если компрессия низкая, снижается приемистость мотора, увеличивается расход топлива и масла. При низком давлении в цилиндрах падает мощность двигателя, автомобиль не может достичь максимальной скорости. Какая необходима компрессия, указано в специальных руководствах по ее измерению. Норма компрессии двигателя на бензине в среднем составляет 9,5 – 10 атмосфер. При этом разница между давлениями в каждом из цилиндров не должна превышать 10%.

На максимальное значение давления в цилиндрах могут повлиять следующие факторы:

степень открытости дроссельной заслонки: чем меньше она прикрыта, тем больше давление;
загрязненность фильтра для воздуха;
ошибочно выставленные фазы газораспределения;
неправильно отрегулированные зазоры клапанов;
температура мотора;
изношенность деталей герметизирующих камеру сгорания являются причиной утечки воздуха, что снижает давление;
поступление масла в камеру сгорания действует как уплотнение, что увеличивает значение компрессии;
отсутствие герметичности обратного клапана или шланга компрессометра.

Диагностика выполняется при снижении мощности мотора и при ремонте ГБЦ или капремонте блока цилиндров.

Как замерить компрессию двигателя?

Необходимые инструменты

Для проведения измерений ВАЗ 2106 нужно приготовить:

компрессометр;
свечной ключ;
инструкция на двигатель, который установлен на ВАЗ 2106.

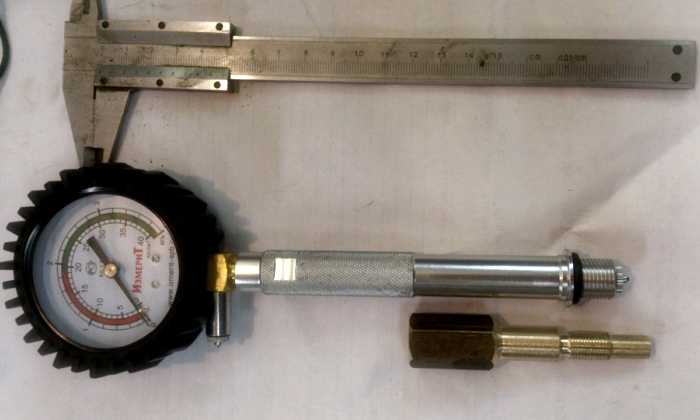

Компрессометр следует выбирать с резьбовым наконечником, чтобы он вкручивался в отверстие для свеч, а не вдавливался. В таком случае будут получены более точные значения. Также нужно проверить, чтобы клапан, фиксирующий показания был расположен в головке манометра, которая вкручивается в отверстие для свечей, а не располагался под измерительным прибором. Это даст возможность избежать занижения показателей давления при диагностике. В комплект компрессометра входят переходники, которые позволяют провести диагностику на любом двигателе.

Диагностику лучше проводить с помощником: один человек вкручивает или удерживает наконечник прибора, другой максимально давить на педаль газа и запускает стартер.

Этапы

Проверка выполняется на прогретом до температуры 70-90 градусов двигателе. Перед диагностикой следует отключить подачу топлива. Если установлен механический бензонасос, то нужно от него отсоединить топливную магистраль, через которую подается топливо. В случае электрического бензонасоса нужно обесточить его реле. Аккумулятор должен быть максимально заряжен. Измерение давления ВАЗ 2106 состоит из следующих этапов:

Сначала следует очистить ниши, где находятся свечи, и отсоединить высоковольтные провода.
Затем нужно выкрутить все свечи зажигания.
Выкрученная свеча зажигания
Рычаг коробки передач должен находится в нейтральном положении.
Теперь нужно отсоединить центральный провод от катушки зажигания, чтобы обесточить авто во время работы стартера.

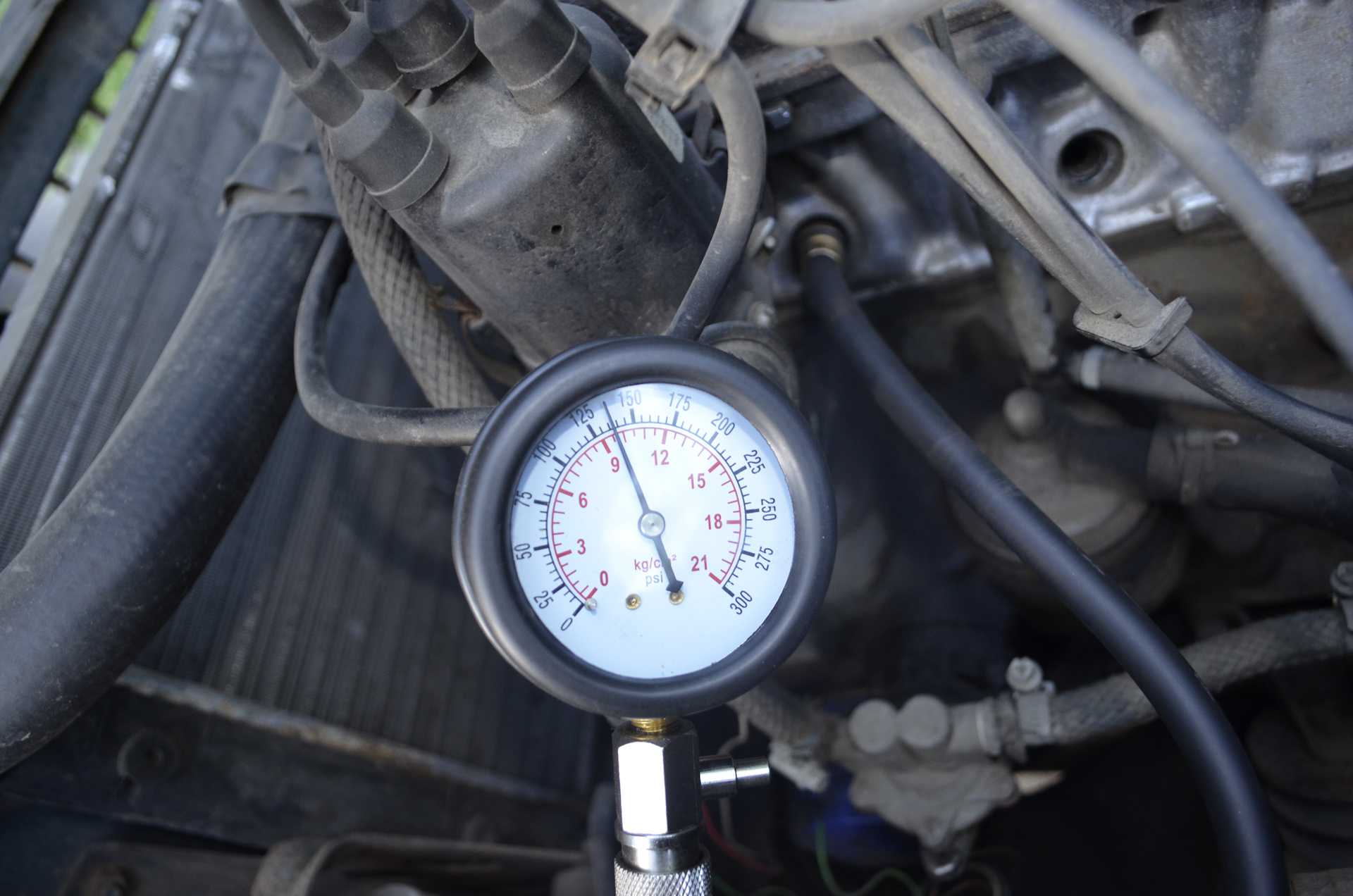

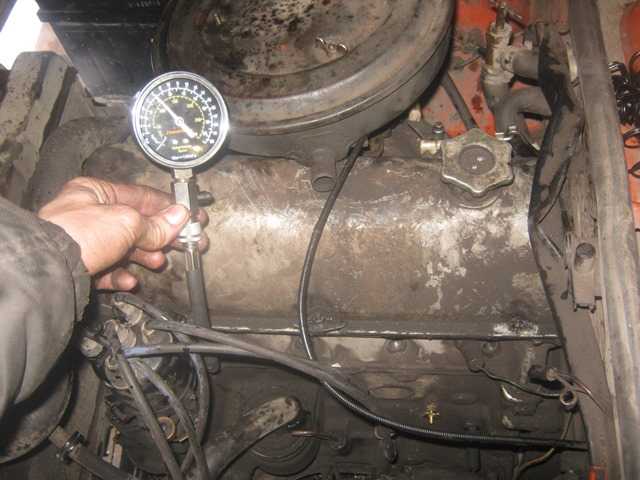

Затем следует вкрутить наконечник компрессометра в свечное отверстие.
После запуска стартера ключ зажигания нужно крутить пока не перестанут расти показания на манометре, обычно достаточно 4-х тактов сжатия.
Показания следует поочередно снимать в каждом цилиндре, делая сброс после каждого замера.

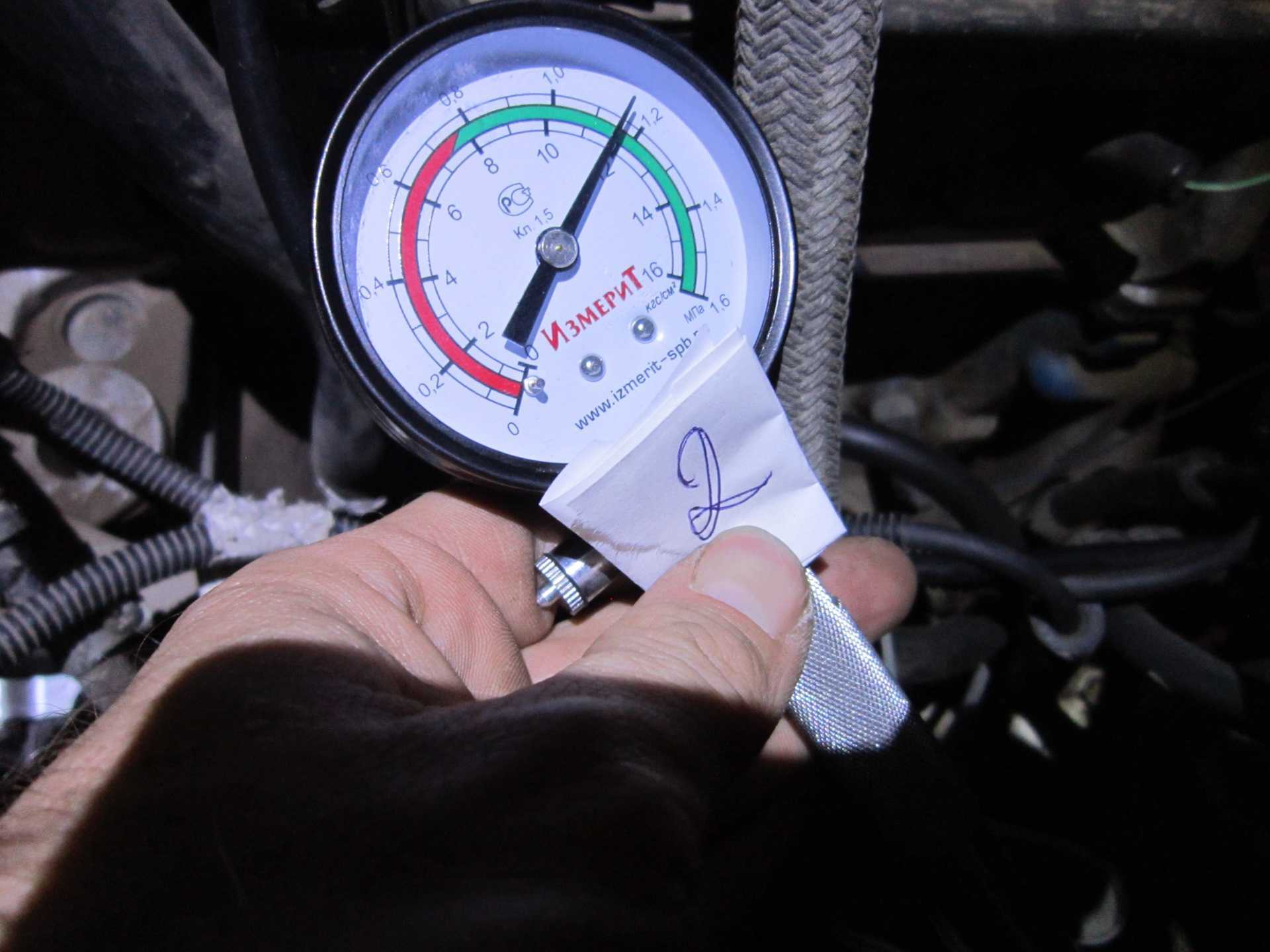

Поочередное снятие показаний

Диагностику ВАЗ 2106 следует выполнять с открытой, и с закрытой дроссельной заслонкой. В каждом случае это дает возможность выявить свои дефекты.

При диагностике нужно обращать внимание не только на давление, но на разницу в значениях компрессии разных цилиндров. Показания между ними не должны превышать 0,5 – 1 атмосферы

Это даст возможность определить, какой цилиндр является причиной неисправности. Таким образом, сделать диагностику на ВАЗ 2106 с помощью измерения давления в цилиндрах может любой автолюбитель. Достаточно иметь компрессометр и мануал по обслуживанию двигателей. На основании проверки можно сделать выводы о неисправностях и выполнить ремонт, если это возможно в домашних условиях.

Исключения из правил: когда приходится замерять давление на холодном двигателе

Иногда приходится оценивать состояние ЦПГ и клапанов в исключительных условиях. Например, на «холодном» двигателе измерение компрессии осуществляется, если:

автомобиль не заводится изначально;
силовой агрегат снят с машины;
есть сомнения в том, что давления для запуска хватает.

Отдельный случай — проверка демонтированного двигателя. На разборках часто встречаются агрегаты в отличном состоянии, способные долго прослужить следующему хозяину. Перед покупкой мотора и производится диагностика состояния ЦПГ. Если узел снят вместе со стартером, компрессия измеряется обычным способом, только «на холодную». Для вращения коленвала нужно подключить к агрегату рабочий аккумулятор, а давление проверять компрессометром.

ЦПГ без стартера испытывается пневмотестером. Этот прибор представляет собой коллектор с регулятором воздуха и двумя манометрами, подключёнными к компрессору шлангами. Принцип прост: воздух подаётся в цилиндр под определённым давлением, которое отображается на первом манометре. Второй прибор показывает общую величину утечки через неплотности клапанов и поршней. Если значение потери находится в пределах нормы, двигатель можно покупать.

Как избавиться от неточности измерений компрессии

Компрессометр может показывать неточные значения, если существует хотя бы один из факторов:

вВАЗ-2109 практически не заряжена батарея;
зафиксирована неисправность стартера;
двигатель холодный;
зазоры в клапанах не соответствуют нормальным значениям;
в цилиндры попал бензин;
замеры изначально были произведены неправильно.

За неимением помощника процедура проводилась без нажатия на педаль газа, что само по себе считается значительным нарушением измерения давления.

Специалисты отмечают, что компрессометр выдает повышенные показатели, когда в цилиндрах присутствует лишний объем масла, это происходит из-за изношенности маслосъемных крышек, встроенных для направления втулок клапанов ВАЗ-2109 или ЦПГ.

Независимо от того, какой механизм установлен в ВАЗ-2109 – карбюратор или инжектор, – величина давления по максимуму рассчитывается исходя из произведения степени сжатия и постоянного коэффициента, равного 1,2.

Прижимной компрессометр представляет собой стальную трубку с рукояткой, на одном конце которой установлен резиновый конус и клапан, а к другому прикручен манометр. Прибор вставляют резиновым конусом в резьбовую часть цилиндра и прижимают посредством рукоятки. В этом случае не обойтись без услуг помощника, включающего стартер. Манометр со шлангом и резьбой на конце придется вкручивать в каждое отверстие поочередно, зато можно выполнить проверку самому. Порядок выполнения измерений следующий:

степень сжатия современных двигателей ВАЗ 21126 и ВАЗ 21127, устанавливаемых на Гранту, Калину и Приору, равна 11. Перемножаем значения по формуле и получаем нормы компрессии: 13,2..14,3.
Для двигателя Весты (ВАЗ-21129) степень сжатия равна 10,45, нормы компрессии будут: 12,5..13,6.
Для Нивы (ВАЗ 21213, 21314) — 11,3..12,2.

Как проверить компрессию без компрессометра

Без прибора замерить компрессию не получится. Поскольку само слово «измерение», подразумевает использование измерительного прибора. Так что измерить компрессию в двигателе без компрессометра невозможно. Но если нужно проверить, определить есть ли она вообще (например после обрыва ремня ГРМ или долгого простоя авто и т.д.), то есть, несколько самых простых способов как проверить компрессию без компрессометра. Признаком плохой компрессии является нетипичное поведения авто, когда, например, на низких оборотах он работает вяло и неустойчиво, а на высоких «просыпается», при этом их выхлопной сизый дым, а если посмотреть на свечи, то они окажутся в масле. При снижении компрессии растет давление картерных газов, система вентиляции быстрее загрязняется и как результат рост токсичности CO, загрязнения камеры сгорания.

Самая элементарная проверка компрессии двигателя без приборов — на слух. Так, как обычно, если в цилиндрах двигателя компрессия есть, то вращая стартером можно услышать, как мотор отрабатывает каждый такт сжатия с характерным звуком. Причем в большинстве случаев двигатель может немного покачиваться. Когда же компрессия отсутствует, то ни четких тактов не услышится, ни подрагивания не будет. Такое поведение зачастую свидетельствует об обрыве ремешка ГРМ.

Видео как проверить компрессию двигателя без приборов

Заткнув пробкой подходящего диаметра (резиновой, корковой пластиковой или плотной тряпкой) свечной колодец, вывернув предварительно свечу какого-то из цилиндров, можно проверить, если хоть какая-то компрессия. Ведь если она там будет, то пробка будет вылетать с характерным хлопком. Если компрессия отсутствует, то останется где была.

Прилагаемым усилим при проворачивании КВ. Такой метод проверки компрессии не имеет вообще никакой точности, но, тем не менее, в народе иногда пользуются и им. Нужно вывернуть все свечи, кроме первого цилиндра и от руки, за болт шкива коленвала, проворачивается пока не закончится такт сжатия (определяется по меткам ГРМ). Далее повторяем эту же процедуру со всеми остальными цилиндрами, приблизительно запоминая прилагаемое усилие. Поскольку замеры довольно условные, поэтому предпочтительней воспользоваться компрессометром. Такой прибор должен быть в наличии у каждого автовладельца, ведь его цена на столько велика чтобы не покупать, а его помощь может понадобится в любой момент. Необходимое значение компрессии для своего автомобиля вы можете узнать из руководства по обслуживанию или хотя бы узнать степень сжатия двигателя вашего авто, тогда компрессию можно вычислить по формуле: степень сжатия * K (где К=1,3 для бензиновых и 1,3-1,7 для дизельных ДВС).

По состоянию выхлопа или состоянию свечей зажигания, может определить компрессию без прибора только опытный моторист, и то так же само, — относительно.

Такой метод актуален для автомобилей с изношенным мотором, когда участилась доливка, а из глушителя появился появляться бело-голубой дымок со специфическим запахом. Это будет говорить о том, что масло в камеры сгорания начало поступать несколькими путями. Грамотный моторист по выхлопу и по состоянию свечей, а также проанализировав акустические шумы (для прослушивания шумов понадобится приспособление, которое представляет собой медицинский стетоскоп с механическим датчиком), точно определит из-за чего такой дым и расход масла.

Основных виновников наличия масла два, это — масло отражательные колпачки клапанов или цилиндропоршневая группа (кольца, поршни, цилиндры), что и говорит об отклонениях в компрессии.

Когда износились сальники, зачастую появляются масляные кольца вокруг свечей и выхлопной, тогда и замер компрессии можно и не делать. А вот если после прогрева ДВС продолжается характерное дымление или его интенсивность усиливается – можно делать вывод об износе двигателя. И чтобы определить из-за чего именно компрессия пропала нужно произвести несколько не сложных тестов.

Тесты проверки пропавшей компрессии

Чтобы получить точный ответ, требуется применение всех перечисленных методов с сопоставлением полученных результатов.

Для определения изношенности колец достаточно прыснуть, со шприца, в цилиндр буквально грамм 10 масла, и повторить проверку. Если компрессия увеличилась, то устали кольца, либо другие детали цилиндропоршневой группы. В случае неизменности показателей – происходит утечка воздуха через прокладку или клапана, а в редких случаях из-за трещины в ГБЦ. А если давление изменилось буквально на 1-2 бара, время бить тревогу, — это симптом прогара поршня.

Изменение в меньшую сторону

Есть 2 разновидности ухудшения показателей: снижение давления во всех 4 цилиндрах либо только в одном, реже — в двух. Пределом, при достижении которого требуется немедленный ремонт, считается отметка 11 бар. Когда компрессия маленькая при всех 4 замерах, то в двигателе нужно искать одну из следующих неисправностей:

Выработали ресурс поршневые кольца. Давление падает постепенно, по мере износа. Считается вполне закономерным процессом.
То же, поршневая группа целиком. Сечение цилиндров вследствие работы коленвала становится не круглым, а эллипсоидным. Между стенками и поршнями образуются зазоры, которые не прикроют даже новые кольца.
Клапаны покрылись нагаром с внутренней стороны (на жаргоне: подгорели) и потеряли герметичность. Нагар мешает клапану полностью сесть в седло и закрыться.
Грубо нарушены правила регулировки тепловых зазоров клапанов. Когда зазоров нет, после прогрева мотора клапаны постоянно приоткрыты. Эта самая безобидная неисправность устраняется регулировкой, после которой надо повторно замерить компрессию.

Первые 3 неисправности, как правило, приходят вместе и однозначно ведут к разборке силового агрегата. Редко случается, что после снятия головки цилиндров обнаруживается только износ колец. Обычно клапаны и седла тоже нуждаются в очистке и протирке, а внутри наблюдается выработка в виде эллипса.

Другой вариант — когда компрессия пропала в одном месте: вот только вчера была, а сегодня автомобиль уже «чихает» на 3 цилиндрах. Причины следующие:

покрылся нагаром и перестал закрываться 1 клапан или 2 соседних;
от перегрева один поршень расширился больше остальных и ободрал стенки цилиндра;
ошибка при регулировке клапанов, какой-то из них сильно «зажат».

Как и в предыдущем случае, окончательный диагноз ставится после разборки мотора, осмотра и замера величины эллипса. Царапины на внутренних стенках будут видны сразу и приведут к замене всех поршней вместе с кольцами и ремонту цилиндров.

Инструкция по проверке компрессии в двигателе

Далее дана пошаговая инструкция по определению компрессии на бензиновом карбюраторном или инжекторном двигателе.

Прогреваем мотор.
Снимаем насвечники со свечей зажигания.
У моделей с карбюратором надо сбросить клемму коммутатора.
Отсоединяем шланг бензонасоса, чтобы исключить подачу топлива в камеры сгорания. Можно проводить измерения, не отсоединяя топливную магистраль, но тогда бензин попадет на зеркало цилиндра и может снять масляную пленку, что впоследствии приведет к задирам.
Выкручиваем все свечи из своих посадочных мест, чтобы обеспечить коленвалу минимальное сопротивление вращению.
Вкручиваем шланг измерительного прибора в резьбовое соединение.
Помощник садится за руль, выжимает до упора педаль газа и проворачивает стартер. Стрелка манометра начнет колебаться и остановится в определенном положении. Чтобы грамотно определить компрессию, необходимо ограничиться первыми четырьмя качками. То есть двигатель должен сделать один рабочий цикл. На работающем моторе после этого откроется выпускной клапан и давление упадет. Поэтому даже неисправный агрегат может «надуть» неплохие значения.
Осуществляем проверку во всех четырех цилиндрах, анализируем результаты.

Порядок определения компрессии на дизельных агрегатах принципиально схож с инструкцией, но есть несколько моментов:

На дизеле установлены свечи накаливания. Проверять компрессию надо через эти технологические отверстия.
Питание осуществляет не карбюратор или инжектор, а топливный насос высокого давления (ТНВД). Если двигатель оснащен архаичным механическим ТНВД, то можно использовать запорный кран, а затем демонтировать топливную магистраль. Для выключения электрического устройства достаточно просто извлечь соответствующий предохранитель из блока.

Также возможна ситуация, когда померить компрессию на горячем моторе попросту невозможно. Это происходит, когда:

автомобиль попросту не заводится;
мотор снят с транспортного средства.

В таком случае приходится мерить компрессию на холодную. При отсутствии аккумулятора подсоединяется пусковое устройство. Процедура не отличается от вышеописанной абсолютно ничем. Однако показания компрессионного прибора априори будут ниже из-за наличия тепловых зазоров в моторе. От оптимального значения стоит отнять 25-30%.

Если под рукой нет специализированных приборов, то можно проверить наличие компрессии в домашних условиях. В свечной колодец вставляется плотная тряпка и проворачивается стартер. Исправный двигатель при должной компрессии попросту вытолкнет ее за счет создавшегося давления. Некоторые умельцы даже создают свои самодельные компрессометры, однако их исправность вызывает сомнения.

Подробнее разобраться во всех нюансах процедуры поможет видео, расположенное ниже.

Низкая и разная компрессия в двигателе, что делать?

Если после проверки компрессии, компрессометр показал ниже 10 бар хоть в одном цилиндре, то нужно срочно узнать причину и устранить неисправность, иначе вы рискуете потерять компрессию в остальных цилиндрах.

Если, например, у вас нет достаточной компрессии в 1,4 и любом другом цилиндре:

Набираем в медицинский шприц около 10 кубических сантиметров моторного масла.
Брызгаем в появившееся отверстие маслом.
Заново мерим компрессию.

Если после повторного замера, компрессия поднялась, значит изношены кольца. Если результат остался такой же – значит прогорели или зажаты клапана. Зажатые клапана можно отрегулировать, а прогоревшие – менять.

Исправление проблем

В большинстве случаев, когда фрикционные части двигателя изнашиваются, давление падает, хотя есть неисправность, при которой сжатие, наоборот, увеличивается. Необходимо учитывать возможные поломки в порядке, начиная с причин низкого давления:

Поршневые кольца изношены. Наблюдается средний расход моторного масла (до 300 г на 1000 км пробега), и сжатие равномерно уменьшается во всех цилиндрах. Чтобы убедиться в этом, вы можете сбросить 5-7 г масла внутрь, прокрутите коленчатый вал с помощью стартера и повторите измерение. Если давление резко возрастает на 2-3 бар, то проблема заключается в кольцах.
Разработал свой ресурс всю поршневую группу. Потребление масла велико. от 300 до 500 г на 1000 км, из выхлопной трубы. серый дым, а на свечах. нефтяное месторождение. Когда давление повторно измеряется с добавлением масла, индекс не увеличивается, так как зазоры между стенками частей трения двигателя слишком велики.
Клапаны плохо отрегулированы, на жаргоне. замяты. Если между толкателем и горловиной распределительного вала нет зазора в холодном состоянии, тогда когда он нагревается, последний расширяется и открывает канал, он остается открытым. Из-за этого сжатие может упасть до нуля и цилиндр не работает.
Клапаны могут быть слегка открыты из-за накопленных отложений на стороне рабочей части. Тогда давление тоже может сильно упасть. Как правило, эта ситуация является результатом проникновения масла в камеру сгорания через изношенные кольца. То есть, когда головка цилиндра удаляется, возникает сложная неисправность.

Иногда в автомобилях Niva сжатие может исчезнуть в 4 цилиндрах и заметно уменьшиться на 3: это является результатом перегрева двигателя.

Четвертый поршень, как и самый дальний от охлаждающего вентилятора, значительно расширил и повредил стенки цилиндров (сожженные в сленге). То же самое происходит с 3 поршнями, хотя и в меньшей степени.

Двигатель работает плохо и курит, расход масла. до 1 литра на 1000 км. Срочная необходимость капитального ремонта.

Особенности конструкции

Изначально двигатель 21214 разрабатывался под распределенный впрыск, то есть под инжектор. Планировалось обеспечить стандарт экологичности, что и было выполнено с успехом – в процессе доработки ДВС имели Евро-2 – Евро-4, а для экспортных вариантов Нивы и Надежды, даже Евро-5.

Главной особенностью 21214 стала заводская форсировка:

В свою очередь это потребовало улучшения прочих конструкций:

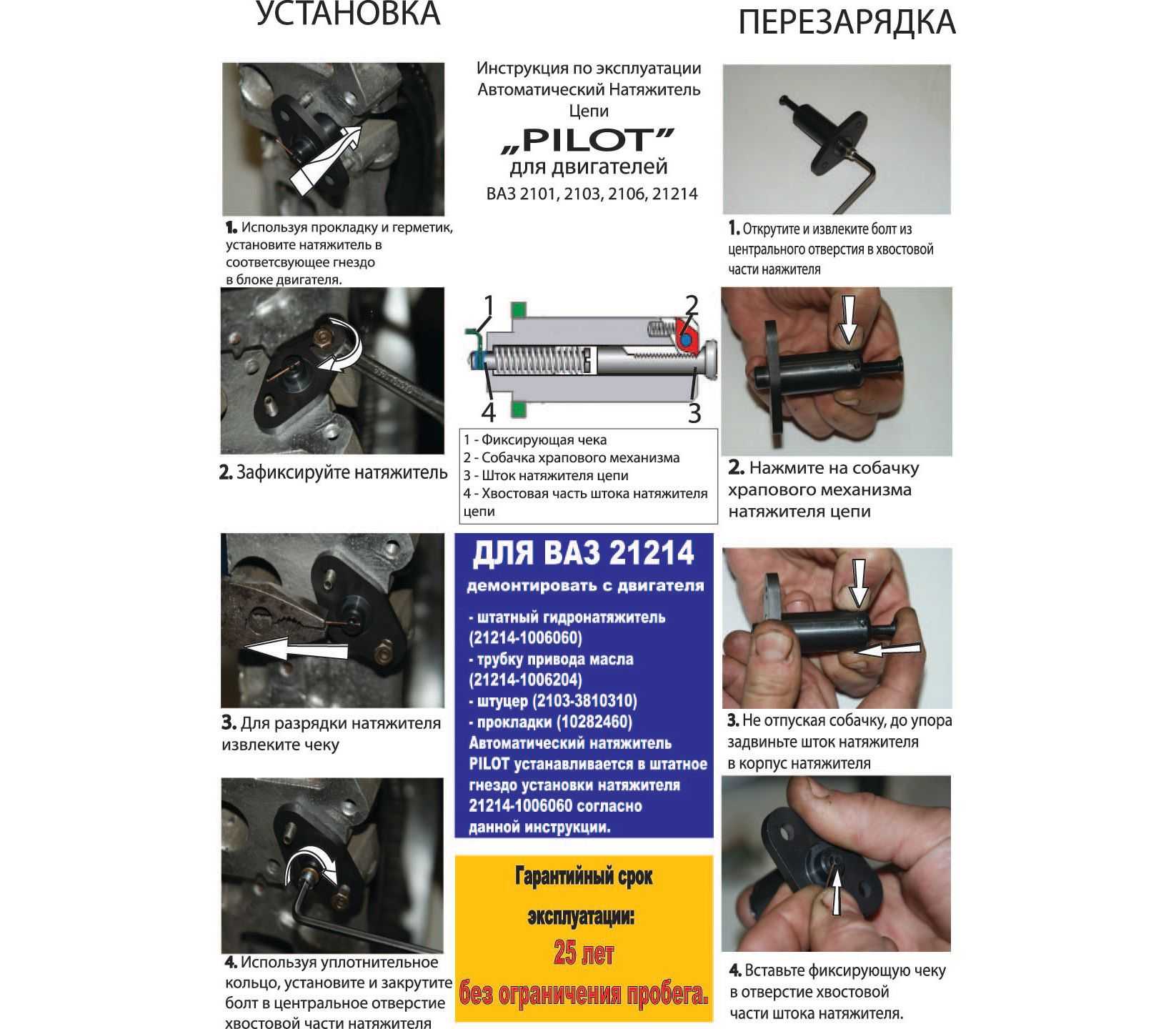

Модернизирована система натяжения цепи:

Производителем обеспечен дополнительный тюнинг своими руками за счет заложенного в конструкцию потенциала +50 л. с. Не вызывает проблем капремонт простейшей конструкции ДВС, в том числе, в гараже собственными силами.

На топливной рампе вначале устанавливались форсунки Бош 0280158110, затем Siemens VAZ 20734 желтого цвета. Зажигание имеет модульную конструкцию с контроллерами Бош МР 7.9.7 и Январь 7.2. попарно-параллельный впрыск обеспечивает Евро-2, фазированный впрыск – Евро-3.

Как чистить форсунки

Если обмотка электромагнита не повреждена, то, во многих случаях, работоспособность форсунки можно восстановить способом прочистки. Выполнить эту процедуру в гаражных условиях несложно. Для этой цели необходимо демонтировать распыляющее топливо устройство и подключить его к самодельному стенду для прочистки, состоящему из небольшой емкости, в которую помещается бензонасос. Также понадобится аккумуляторная батарея, которая будет являться источником питания для бензонасоса и форсунок.

Прочистка устройств распыления топлива осуществляется в такой последовательности:

Залить в емкость с бензонасосом растворитель.
Подсоединить к бензонасосу форсунку (посредством шланга).
Подключить провода к бензонасосу и форсунке.
Поместить форсунку в чистую пустую емкость.
Подключить к проводам аккумуляторную батарею.

Если вся работа была выполнена правильно, то бензонасос начнет прокачивать через форсунку растворитель. Прогонять жидкость следует в течение нескольких минут. Затем следует повторить процедуру на других элементах.

Чистка форсунки не снимая с двигателя

Прочистка форсунок возможна без снятия с двигателя. Достаточно подключить бензонасос с емкостью, в которой находится растворитель, непосредственно к рампе и закачивать жидкость в камеру сгорания. Несмотря на простоту этого метода, прочистка форсунок на двигателе имеет массу недостатков. Прежде всего, некоторая часть растворителя неминуемо попадет в картер, вызывая разжижение масла, поэтому такую процедуру следует выполнять перед заменой смазочной жидкости двигателя. Растворитель смоет с клапанов и камеры сгорания значительное количество твердых отложений, которые останутся на поршнях и цилиндрах и будут работать как абразив, вызывая чрезмерный износ внутренних деталей ЦПГ. Сложность удаления растворителя из камеры сгорания также является недостатком этого вида процедуры. Нежелательно появление значительного количества растворителя в катализаторе выхлопной системы. После запуска легковоспламеняющаяся жидкость может детонировать, что может привести к механическому повреждению элементов выхлопной системы.

Рассмотренные в статье способы проверить и, при необходимости, восстановить работоспособность бывшей в употребления форсунки инжектора, являются несложными и могут быть выполнены своими руками. Если в результате проведения диагностической операции будут обнаружены нерабочие изделия с перегоревшей обмоткой, то такие детали потребуется заменить. Если деталь не работает по причине загрязнения, то прочистка с использованием мощного растворителя позволит полностью разрешить техническую проблему.

Показатели давления в цилиндрах

В первую очередь необходимо разобраться, что такое компрессия и почему она так волнует владельцев автомобилей Нива. Под этим термином понимают величину давления в цилиндре при его измерении манометром на оборотах стартера. Нигде в технической документации, прилагаемой к автомобилю, вы не отыщете понятие компрессии, хотя многие автолюбители и автомеханики им оперируют.

Зато среди технических параметров авто легко обнаружить такой параметр, как степень сжатия. Как для обычной ВАЗ 21213, так и для Шевроле Нивы его величина одинакова и равняется 9,3. Причина в том, что на всех этих машинах установлен один и тот же двигатель — модернизированный 2106 с усиленным коленчатым валом и увеличенными до 82 мм диаметрами поршней.

Компрессия и степень сжатия — это два разных показателя, практически не связанных между собой. Последняя является величиной неизменной и не зависит от степени износа силового агрегата. Она показывает, насколько сжимается смесь воздуха с топливом, подающаяся в цилиндр при движении поршня к верхней мертвой точке. Степень сжатия рассчитывается как отношение общего объема цилиндра к величине камеры сжигания, где горючая смесь сжимается и вспыхивает.

Компрессию же определяют путем практического измерения. Чем меньше ее значение, тем в худшем состоянии находится двигатель Нивы и тем ближе он к капитальному ремонту.
