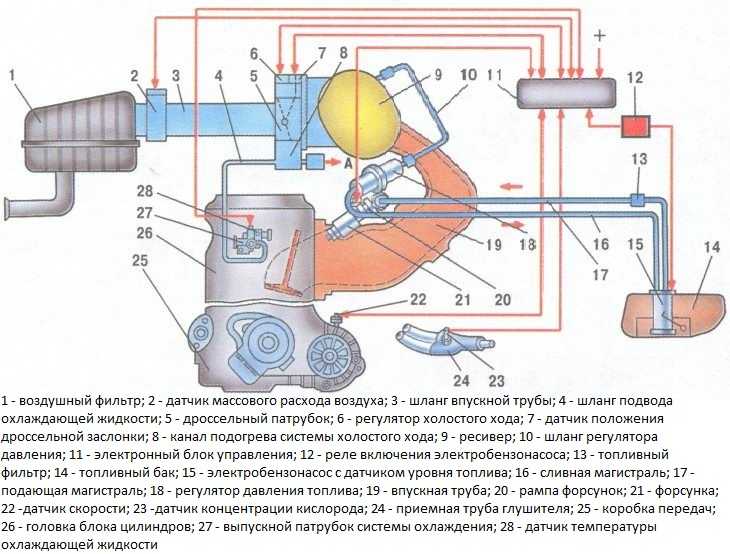

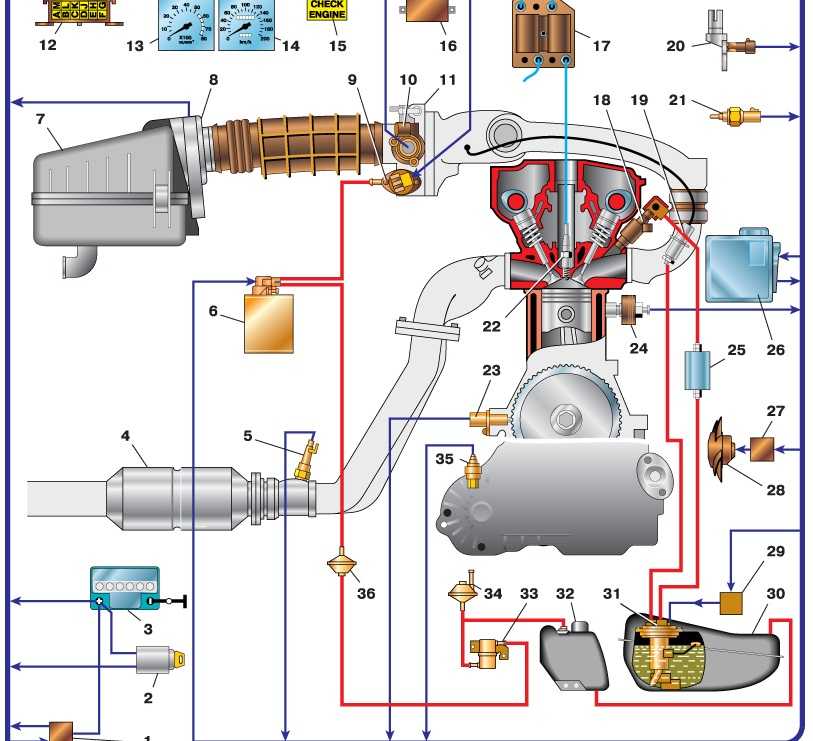

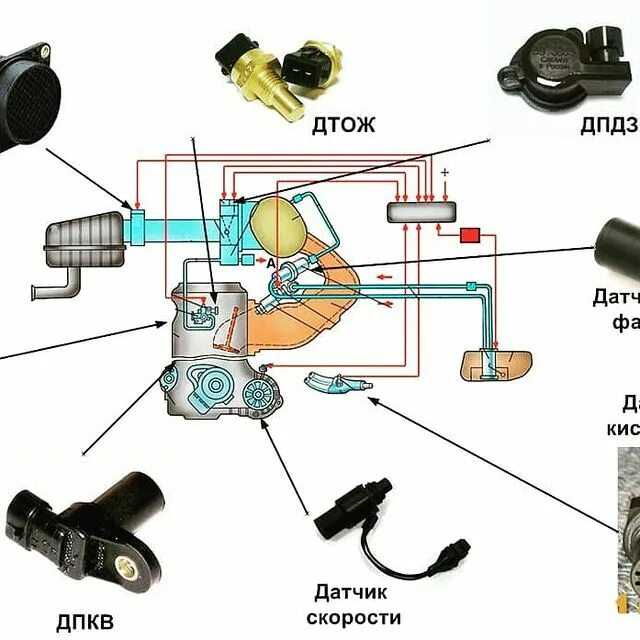

Датчики ваз 2109

Как поменять датчики давления и уровня масла на «Девятке» без проблем?

Что нужно знать о ДДМ?

Если загорается индикатор, сигнализирующий о низком давлении масла, то это не всегда означает, что недостаточно смазки в системе. Возможно, что неисправен ДДМ. Для того чтобы найти истинную причину, нужно знать, что собой представляет устройство, как его можно проверить.

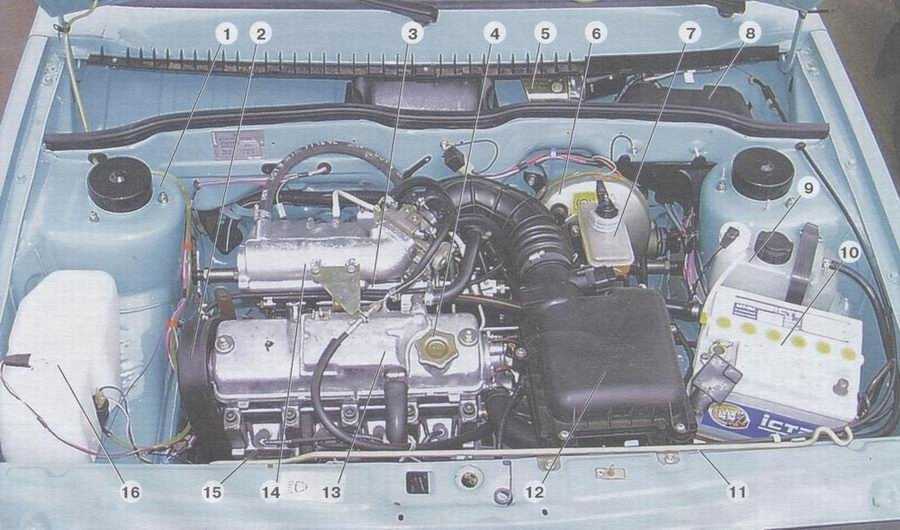

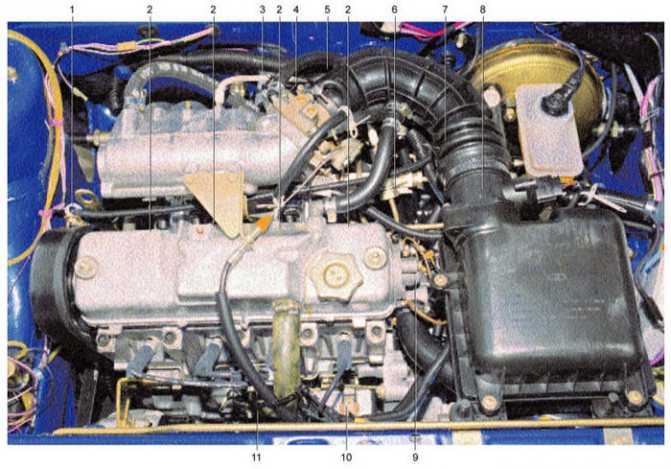

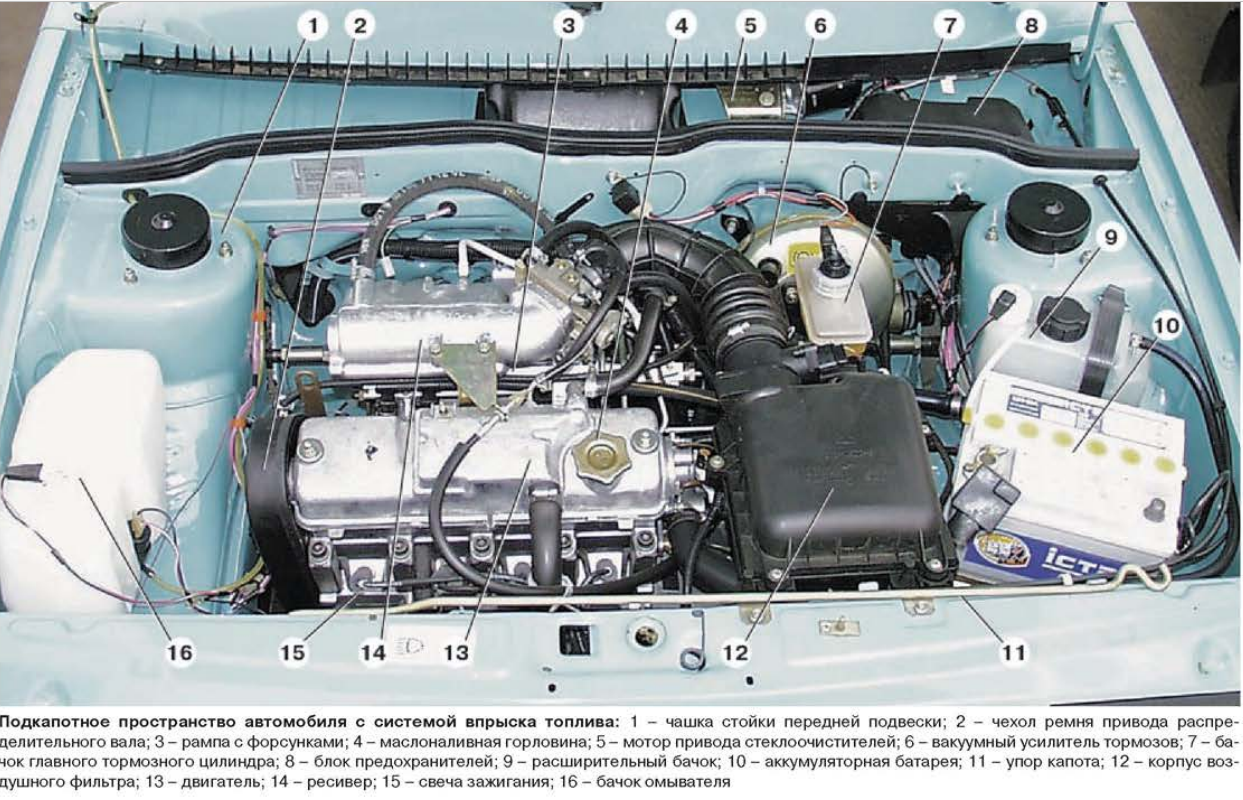

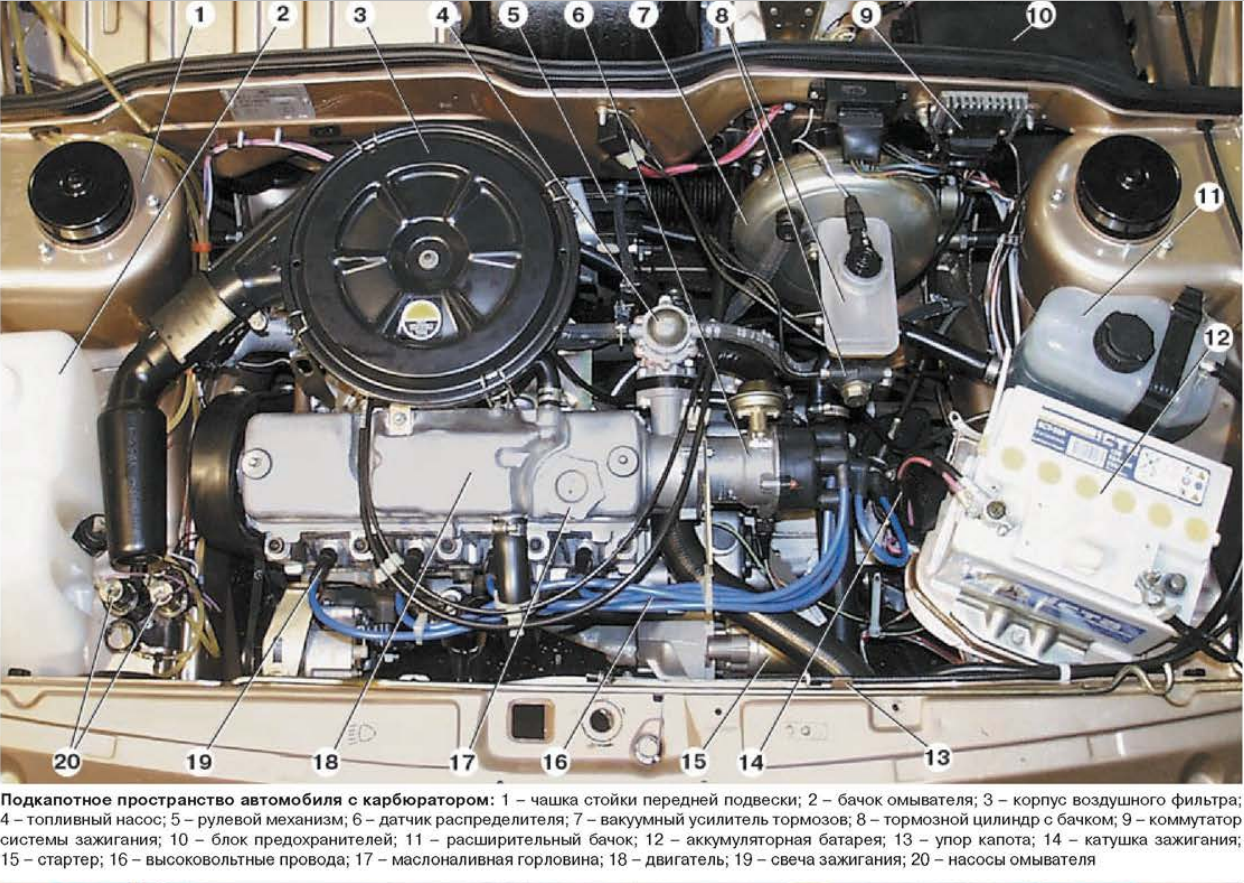

Предназначение и местонахождение

ДДМ состоит из корпуса, мембраны и передающего устройства. Мембрана деформируется, когда на нее начинает давить масло. Деформация мембраны отражается на реостате, у которого меняется сопротивление. ЭБУ фиксирует изменения и отражает их благодаря индикатору на панели приборов. Находится контроллер на ВАЗ 2109 под масляным фильтром на головке блока цилиндров с той стороны, где расположен карбюратор.

Место расположения ДДМ

Особенности диагностики

Прежде чем проводить диагностику ДДМ, следует проверить уровень масла в системе с помощью специального щупа и масляный фильтр.

Один из самых простых способов диагностики – это проверить наличие давления в смазочной системе. Для этого нужно выкрутить ДДМ из гнезда и провернуть вручную несколько раз коленчатый вал. Если из гнезда польется или выплеснется смазка, а контрольная лампочка продолжает гореть, это значит, что давление в порядке и причина неисправности в контроллере.

Процесс выкручивания ДДМ из гнезда

Далее следует подвергнуть визуальному осмотру сам прибор. Если не выявлено механических повреждений, его нужно очистить бензином и вкрутить на старое место. Если после этого лампочка не гаснет, это говорит о том, что прибор сломан и подлежит замене.

Для второго способа проверки необходим манометр. С прогретого двигателя снимается контроллер и вкручивается в манометр, на его место вкручивается переходник от манометра. Контрольный светодиод подключается к плюсовой клемме аккумулятора и контактам контроллера. Затем запущенный мотор должен плавно набирать обороты, пока манометр не будет показывать значение 1,2-1,6 бар. Если контроллер исправен, светодиод погаснет. В противном случае прибор неисправен.

Инструкция по замене

Для проведения замены ДДМ на ВАЗ 2109 понадобится только один ключ на «21» и новый прибор (автор видео — Авто_Ремонт).

Процедура состоит из последовательности шагов:

1. Начинать работы нужно с отключения минусовой клеммы аккумулятора.
2. Далее от контроллера давления смазки нужно отключить питающий провод.
3. Затем ключом на «21» нужно выкрутить неисправный прибор.
4. Для уплотнения в гнездо датчика помещается алюминиевая фольга, имеющая форму кольца.
5. Теперь вкручивается новое устройство.
6. Остается присоединить провод, и на этом процедура окончена.

Таким образом, ничего сложного в замене нет, больше времени уходит на диагностику.

Важная информация о датчике уровня масла

Об исправности двигателя можно судить по разным признакам. Одним из них является уровень масла. Если увеличился расход масла, это значит, что в системе возникли какие-то неполадки, которые необходимо устранять.

Предназначение и местонахождение

Находится контроллер уровня масла ВАЗ 2109 между масляным фильтром и поддоном картера внизу мотора. Он вставляется в предназначенное для него отверстие в корпусе силового агрегата.

Особенности диагностики

Признаком неисправности прибора является горение сигнализатора о недостаточном уровне масла, при том, что на самом деле он отвечает норме. Следует регулярно измерять уровень масла с помощью щупа. Если он недостаточный, а индикатор не горит, это тоже признак неисправности датчика.

Диагностика прибора выполняется с помощью мультиметра, установленного в режим омметра. Один щуп подключается к корпусу контроллера, второй к выводу. Перемещая поплавок, измеряем сопротивление прибора. Когда поплавок находится в верхнем положении, сопротивление должно стремится к бесконечности, в нижнем – падать до нуля. Если это не так, датчик неисправен и подлежит замене.

Инструкция по замене

Замена регулятора не вызывает трудностей и состоит из этапов:

1. Сначала снимается отрицательная клемма с АКБ.
2. Далее отсоединяется штекер с проводами.
3. Затем выкручивается болт крепления ключом на «10» и аккуратно выводится контроллер из картера.
4. Устанавливается новый прибор, и прикручивается болт крепления.
5. Затем к нему подключается колодка с проводами и возвращается на место снятая клемма аккумулятора.

Датчик давления масла ВАЗ 2108

Автомобиль ВАЗ 2108 в штатной комплектации оснащен электронным датчиком давления моторного масла (далее — ДДМ). Контролер предназначен для мониторинга давления внутри масляного контура.

В случае отклонения показаний от минимального (максимального) диапазона, на приборной панели сигнализирует индикатор о поломке. Водитель, увидев сигнальную лампу, принимает решение о необходимости остановки машины, вызова эвакуатора.

Игнорировать «сигналы» приборного щитка не нужно, так как от оперативности принятия решение водителем зависит техническое состояние автомобиля.

При каждом включении зажигания на щитке приборов кратковременно загорается индикатор давления масла. После 2 – 3 секунд диод гаснет до повторного запуска двигателя.

Где находится, проверка, замена датчиков давления

Расположение датчиков давления на двигателе может быть самым разным, но он врезается в масляные каналы системы смазки. Некоторые производители устанавливают их на головке блока, другие в место установки на блоке цилиндров, возле масляного фильтра. Первый вариант  используется для аварийных элементов, второй – для измерительных.

Обнаружить  датчики несложно, поскольку они вкручиваются в тело ГБЦ или блока и к нему подходит один провод.

Несмотря на простоту конструкции, датчики выходят из строя. Кстати, при обнаружении проблем в работе системы смазки при помощи сигнальной лампы чаще неисправность связана с датчиком, а не деталями самой системы.

Видео: Ремонт датчика давления ВАЗ 2107

Проверить аварийный элемент несложно, и для этого потребуется только мультиметр, установленный в режим омметра и насос. Проверка делается просто – подсоединяем штуцер датчика к насосу, «плюсовой» щуп мультиметра к выводу на датчике, а «минусовой» бросаем на корпус. При этом измерительный прибор показывает определенное значение сопротивления. Далее делаем один интенсивный качок насосом и следим за показанием омметра. При качке создается давление, которое приводит к разрыву цепи и сопротивление в этом случае – бесконечное.

Проверка измерительного элемента сложнее, поскольку нужно знать, каков диапазон измерений и  какое сопротивление создаёт датчик при том или ином давлении. Если эта информация имеется, то в дальнейшем технология проверки схожа с предыдущей.

То есть, насосом создаем требуемые значения давлений и замеряем сопротивления. При обнаружении сильных отклонений  элемент считается неисправным.

Оба вида датчиков  неразборные, поэтому не ремонтируются. Если они неисправны, то делается замена.

Выполнить замену несложно. Подбираем соответствующий по размеру ключ, снимаем клемму с аккумулятора, чтобы обесточить сеть, отсоединяем провод и выкручиваем деталь. На его место  вкручиваем новый (аналогичный или с идентичными параметрами) и подсоединяем к нему проводку.

Описание электрической схемы.

1 – блок-фара;
2 – моторедуктор очистителя фары*;
3 – выключатель подкапотной лампы;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – датчик включения электродвигателя вентилятора;
7 – генератор;
8 – электромагнитный клапан включения омывателя фар*;
9 – электромагнитный клапан включения омывателя заднего стекла* (на ВАЗ-21099 не устанавливается);
10 – электромагнитный клапан включения омывателя ветрового стекла;
11 – электродвигатель омывателя стекол;
12 – датчик контрольной лампы давления масла;
13 – электромагнитный клапан карбюратора;
14 – концевой выключатель карбюратора;
15 – свечи зажигания;
16 – штепсельная розетка для переносной лампы;
17 – подкапотная лампа;
18 – датчик-распределитель зажигания;
19 – блок управления электромагнитным клапаном карбюратора;
20 – моторедуктор очистителя ветрового стекла;
21 – коммутатор;
22 – катушка зажигания;
23 – стартер;
24 – датчик верхней мертвой точки 1-го цилиндра**;
25 – колодка диагностики**;
26 – реле включения стартера;
27 – датчик указателя температуры охлаждающей жидкости;
28 – выключатель света заднего хода;
29 – аккумуляторная батарея;
30 – датчик уровня тормозной жидкости;
31 – монтажный блок;
32 – выключатель контрольной лампы стояночного тормоза;
33 – выключатель стоп-сигнала;
34 – лампа освещения вещевого ящика;
35 – электродвигатель вентилятора отопителя;
36 – дополнительный резистор электродвигателя отопителя;
37 – переключатель вентилятора отопителя;
38 – лампа подсветки рычагов отопителя;
39 – прикуриватель;
40 – выключатель обогрева заднего стекла;
41 – выключатель заднего противотуманного света;
42 – предохранитель цепи противотуманного света;
43 – выключатель аварийной сигнализации;
44 – выключатель наружного освещения;
45 – реле зажигания;
46 – выключатель зажигания;
47 – подрулевой переключатель;
48 – выключатель освещения приборов;
49 – боковой указатель поворота;
50 – выключатель плафона на стойке передней двери;
51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались);
52 – плафон;
53 – колодки для подключения к плафону индивидуального освещения салона;
54 – выключатель контрольной лампы воздушной заслонки карбюратора;
55 – контрольная лампа указателей поворота;
56 – контрольная лампа наружного освещения;
57 – контрольная лампа заднего противотуманного света;
58 – резервная контрольная лампа;
59 – контрольная лампа дальнего света фар;
60 – контрольная лампа обогрева заднего стекла;
61 – спидометр;
62 – комбинация приборов;
63 – лампы освещения комбинации приборов;
64 – указатель температуры охлаждающей жидкости;
65 – вольтметр;
66 – указатель уровня топлива с контрольной лампой резерва;
67 – эконометр;
68 – лампа табло «STOP»;
69 – контрольная лампа заряда аккумуляторной батареи;
70 – контрольная лампа воздушной заслонки карбюратора;
71 – контрольная лампа аварийной сигнализации;
72 – контрольная лампа уровня тормозной жидкости;
73 – контрольная лампа стояночного тормоза;
74 – контрольная лампа давления масла;
75 – задний фонарь;
76 – датчик указателя уровня и резерва топлива;
77 – колодки для подключения к элементу обогрева заднего стекла;
78 – фонари освещения номерного знака;
79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались)
Порядок условной нумерации штекеров в колодках:
а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный);
б – датчика-распределителя зажигания;
в – коммутатора и блока управления электромагнитным клапаном карбюратора;
г – блок-фар, очистителей фар и заднего стекла;
ж – плафона освещения салона;
е – датчика уровня топлива;
д – задних фонарей (нумерация выводов по порядку сверху вниз)

Виды ДДМ

Все подобные устройства классифицируются на два типа: аварийные и измерительные.

Аварийные датчики сигнализируют водителю об отсутствии давления масла в контуре. В этом случае на панели приборов автомобиля загорается индикатор.

Измерительные датчики – технически более сложные изделия. Они информируют автолюбителя о параметрах давления, измеряются:

• в Паскалях;
• барах;
• Ньютонах/м2;
• атмосферах;
• килограмм/силе.

Единица измерения зависит от страны производителя транспортного средства.

ДДМ различаются по принципу работы. Эволюционный процесс устройства не отличается многообразием. Датчики появились на заре автомобилестроения практически одновременно с моторами. Вначале они представляли собой небольшую стеклянную колбу, размещённую в салоне. Она была вмонтирована в систему смазки силовой установки. Импульсивное движение смазочного материала внутри неё указывало шофёру, что давление функционирует нормально.

На смену этому виду пришли механические датчики. Их работа схожа по принципу действия с манометром. Изменение давления в системе приводит в движение механизм, который оснащён стрелочным индикатором. Такие устройства уже потеряли популярность, они встречаются на моделях прошлого столетия.

В настоящее время на большинстве современных моделях стоят электронные датчики, которые по своему назначению могут быть аварийными и измерительными.

Механическая конструкция

Механический датчик давления в настоящее время практически не используется. Он состоит из двух частей – мембранной и измерительной. Они связаны между собой трубкой, заполненной маслом. После запуска двигателя давление масла возрастает и мембрана прогибается. Она смещается, заставляя двигаться шток измерительной части прибора. Это движение через специальный механизм передается на стрелку аналоговой шкалы датчика, в результате чего водитель видит текущий показатель давления масла в системе.

Эти датчики громоздки, при этом существуют проблемы с их точностью, например, при термическом расширении масла. Тем не менее на основе таких приборов разработаны диагностические поверенные манометры, с помощью которых можно проконтролировать реальное давление в системе смазки двигателя.

Электрические и электронные

Электрический или электронный датчик давления масла устанавливается на подавляющее большинство современных автомобилей. Между этими двумя типами существуют отличия:

1. Электронный или аварийный датчик давления работает в виде логического элемента в режиме да или нет. Если он загорается при работающем двигателе – это сигнал для водителя, что давление опустилось ниже допустимой нормы.
2. Электрический или контрольный датчик масла по аналогии с механическим показывает давление масла в двигателе в режиме реального времени. Все данные выводятся на табло или стрелочный указатель.

В некоторых автомобилях, например, мощных тягачах или спортивных моделях, параллельно устанавливаются оба датчика, чтобы водитель мог отслеживать состояние двигателя и вовремя реагировать на масляное голодание, а в момент критического падения давления сразу остановиться, чтобы избежать поломки мотора.

Аварийный датчик представляет собой мембранный механизм с металлическим штоком, которому крепится контакт. Второй контакт неподвижно крепится к корпусу датчика. Когда двигатель не работает, они находятся в замкнутом положении и лампа на панели приборов горит. После запуска давление возрастает, и мембрана выгибается под давлением моторного масла, шток начинает двигаться и цепь размыкается – индикатор на панели приборов гаснет. Если же давления не хватает, чтобы выгнуть мембрану, цепь не размыкается и лампа продолжает гореть.

Принцип действия контрольного похож – он тоже работает от мембраны, выгибающейся под давлением масла. Но к ней через подвижный механизм присоединяется ползунок, двигающийся по реостату, изменяя сопротивление и силу тока в цепи. В зависимости от этого измерительная часть датчика выдает текущее давление масла в смазочной системе двигателя. Иногда вместо реостата в таких устройствах используются полупроводниковые или биметаллические преобразователи, но принцип их работы остается неизменным и зависит от движения мембраны.

Проверка и ремонт

Если Вам нужно проверить устройство, то возьмите небольшой отрезок резинового шланга. К нему, с одной стороны, приделывается специальный переходник, который соответствует диаметру выхода насоса, а с другой – датчик аварийного давления машинного масла. Начинаем при помощи насоса создавать искусственное давление. Обязательно фиксируйте данные отношения давление/сопротивление. Если показания датчика и его характеристики совпадают, то прибор исправен.

Есть еще один способ, как проверить датчик. Нужно поместить его в пенный раствор, с большим количеством мыла. Немного подержав там датчик. Выньте его и подключите к насосу. Нагнетайте при помощи насосной установки давление в приборе. Если из сфальцованных стыков пойдут пузыри – устройство непригодно и пропускает масло.

Но если Вы убедились в неисправности, необходимо заменить извещатель. Датчик аварийного давления масла у восьми клапанного двигателя находится с правой стороны от мотора, а у шестнадцати клапанного – с левой. Место его расположения может меняться в зависимости от модели и марки автомобиля. Чтобы его снять, воспользуйтесь нашей инструкцией:

1. Отключите от датчика провод, идущий на приборную панель;
2. Под датчиком расположена резьба, поэтому аккуратно выкрутите его гаечным ключом. Если она сорвана, то постарайтесь снять его при помощи пассатижей;
3. После нужно просто вынуть датчик из отверстия.

Сразу же осмотрите уплотнительное кольцо из алюминия. Именно оно может служить причиной протекания масла. В зависимости от результатов диагностики, Вам нужно будет купить или новый датчик, или заменить уплотнитель. Процесс установки нового прибора является противоположным снятию. Обязательно проверьте прочность соединения контрольной лампы и датчика аварийного сигнала масла. При этом способ снятия и подключения во многом зависит от того, какая марка у сигнализатора и модель у автомобиля.

Фото — замена аварийного датчика давления масла

Иногда проблема может крыться в способе установке датчика. Так, например, Лендкрузер Дизель известен тем, что там прибор может «проваливаться» в поддон, из-за чего давать неверные показания. Иногда окислилась схема или просто оборвался провод компьютерного управления извещателем. Также если датчик криво стоит, то он может неправильно измерять уровень давления из-за деформации мембраны.

Цена датчика варьируется от нескольких сотен на бывший в употреблении до нескольких тысяч рублей (например, на эксклюзивные устройства). Желательно консультироваться с продавцом перед покупкой устройства, т. к

очень важно, чтобы оно подошло именно Вашему авто

Вам также может быть интересно

Как проверить электронный датчик давления масла

Чтобы проверить электронный датчик давления потребуется мультиметр и насос (желательно с манометром). Перед началом проверки необходимо снять датчик с автомобиля и перевести мультиметр в режим диагностики цепи «на обрыв». Соедините датчик с насосом и подключите к нему мультиметр. Лучше использовать насос с манометром, чтобы не подать лишнее давление, от которого электронный прибор выйдет из строя.

Объединив насос, манометр и мультиметр, убедитесь, что на шкале стрелка находится в нуле. Далее подайте минимальное давление от насоса, в результате чего на рабочем датчике мембрана должна согнуться, сдвинуть толкатель и цепь разомкнется, что приведет к отклонению стрелки прибора в сторону бесконечности. Также рекомендуется подать давление, приближенное к максимальному, и убедиться в работоспособности датчика в подобном режиме.

Как проверить механический датчик давления масла

Принцип проверки механического датчика давления масла практически не отличается от диагностики электронного варианта. Для проведения процедуры потребуется насос c манометром и небольшой резиновый шланг. При проверке датчик необходимо снять вместе со стрелочным указателем. Насос подключается к датчику при помощи резинового шланга, при этом соединение должно быть герметичным. Когда все будет соединено, необходимо начать подавать различное давление, контролируя его по манометру. В момент подачи определенного давления, его значение записывается и также фиксируется сопротивление. Когда несколько значений будут сняты, можно сравнивать полученные данные с таблицей идеальных значений, которая разнится от автомобиля к автомобилю, и ее можно узнать из технической документации к машине или в интернете.

принцип действия и проверка работы

О том, что в моторном отсеке находится датчик давления масла ВАЗ 2109 и датчик уровня масла, владелец «девятки», скорее всего, узнаёт, когда на панели приборов загорается красным индикатор, обозначающий, что с уровнем давления масла есть проблемы. И тогда появляется сразу множество вопросов, в том числе о том, какое масло следует заливать в систему, достаточен ли его объем, но самое главное, не испортилось ли это небольшое приспособление. Разберемся подробнее, что собой представляет контроллер давления масла, каков принцип его действия и насколько точно можно установить его работоспособность.

Устройство датчика и проверка рабочего давления

Чтобы установить, работоспособно ли приспособление, надо представлять, как оно устроено. Также полезно знать, как контроллер и двигатель ВАЗ, точнее его система смазки, взаимодействуют друг с другом. Крепится датчик на головке блока цилиндров с той стороны, на которой находится карбюратор. Рядом с контроллером находится масляный фильтр ВАЗ.

Конструкция контроллера давления масла очень проста. Состоит он из корпуса, встроенной контрольно-измерительной упругой мембраны и передающего механизма. Достаточно прост и принцип действия рассматриваемого приспособления. Моторное масло для ВАЗ, находящееся в системе смазки, во время работы мотора воздействует на мембрану.

Последняя деформируется на величину, соответствующую величине давления масла. Колебания эластичной «перегородки», замыкающие или размыкающие контакты электрической цепи, через упомянутый выше механизм передаются на реостат. В свою очередь изменение сопротивления реостата влияет на показания индикатора на приборной панели автомобиля.

Проверка рабочего давления масла с помощью коленвала применяется, как правило, в тех случаях, когда индикатор начинает сигнализировать о падении давления в системе смазки вдали от СТО, а под руками у водителя нет манометра.

Перед проверкой надо обязательно убедиться в том, что уровень масла в системе и соответствующий фильтр ВАЗ 2109 в порядке. Если уровень недостаточен, масло придется заливать до номинального уровня. Затем можно переходить непосредственно к проверке исправности датчика. С этой целью его выкручивают из гнезда.

https://youtube.com/watch?v=PDAXIp_WN6Y

С открытой смазочной системой вручную (без включения двигателя) проворачивается коленвал машины. Если при этом начинает заливать отверстие, в которое был вкручен контроллер давления масла, значит давление находится в норме. Продолжающий при этом гореть индикатор сигнализирует о том, что датчик вышел из строя.

В этом случае приспособление следует внимательно осмотреть на предмет наличия дефектов. При отсутствии повреждений его надо промыть бензином (соляркой) и установить на прежнее место. Если и после этого лампочка продолжает гореть, датчик придется заменить.

Проверка контроллера давления с помощью манометра

Второй способ более точен и предполагает применение специальных приборов. Отметим, что этим способом можно одновременно проверить и перепускной клапан. Предварительно прогретый двигатель, в который залит требуемый объем масла, выключают. Датчик, снятый с двигателя, вкручивают в манометр. На место датчика закручивают переходник контролирующего манометра.

В результате этих подключений манометр и датчик должны образовать единую цепь, фиксирующую импульс от системы смазки к индикатору. Далее заводят мотор, его обороты плавно увеличивают до момента, пока манометр не покажет значение 1,2-1,6 бар. При исправном датчике светодиод гаснет. Если же он продолжает гореть, значит, контроллер вышел из строя.

Горение индикатора давления масла при работоспособном датчике свидетельствует о том, что причина неполадки, скорее всего, состоит в другом. Как показывает практика, чаще всего такое положение может обозначать либо износ подшипников коленчатого вала, либо поломку перепускного клапана. Если речь идет о технически неисправном датчике, его лучше заменить на новый.

Сделать это довольно просто, к тому же сам контроллер стоит совсем недорого. Желательно, чтобы вместе с заменой контролирующего приспособления была произведена и замена масла в двигателе ВАЗ 2109. При этом задачу, какое масло и сколько заливать, каждый автомобилист должен решать отдельно, в зависимости от модели автомобиля и условий его эксплуатации.

В любом случае за состоянием датчика надо следить. Ведь даже несмотря на то, что он не столь сложен, как, например, карбюратор, у него тоже бывают проблемы. И на техсостоянии машины они могут сказаться не менее болезненно, чем поломки более сложных агрегатов.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Замена ремня привода ГРМ двигателя на автомобилях ВАЗ 2108, 2109, 21099.

ГРМ (газо-распределительный механизм) устанавливается на 8 клапанные ДВС автомобилей Ваз 2108, 2109 и 21099. Ремень ГРМ отвечает за передачу вращательного момента от коленва на распределительный вал, который управляет работой клапанов. И через ремень ГРМ передается вращение насоса помпы охлаждения двигателя. При эксплуатации автомобиля ремень подвержен износу и требует периодической замены. Интервалы замены в технической литературе разнятся от 75тысячь км до 100 тысяч километров. Лучше менять через каждые 50 тысяч километров. И через каждые 15тысячь проводить осмотр и дефектовку.

Замена ремня ГРМ на ВАЗ 2109 является  простой операцией, ремонт грм требует соблюдения определенных шагов и точного выставления меток (ГРМ) ваз 21099. Для начала необходимо обеспечить доступ к шкиву привода газораспределительного механизма. После этого можно приступать к замене ремня.

Заменяемый ремень должен иметь такие же размеры и характеристики, как и оригинальный. Рекомендуется приобретать ремни от проверенных производителей, чтобы гарантировать качество и надёжность.

Подготовительные работы перед установкой нового ремня ГРМ ВАЗ 2109

Перед установкой нового ремня ГРМ необходимо подготовить инструменты, Ключ на 10 рожковый, накидной, головку с трещоткой. Головку 19 для откручивания шкива от ремня генератора и 17 для ролика натяжителя ремня ГРМ. Ключ для регулировки натяжения ремня ГРМ ВАЗ 2108-10 Автом-2 112271 или аналог.

Ключ для затяжки ремня ГРМ Ваз.

Поставьте автомобиль на ровную поверхность, установите упоры под колёса, поставьте на ручной тормоз. Нужно ослабить ремень генератора.

Важно посмотреть не сползает ли ремень с зубчатого шкива распредвала, если есть значительный износ с боков  по ширине ремня. Это означает что помпа установлена неправильно или ремень ГРМ не параллельно шкиву коленвала или распредвала

2. Открутите колесо чтобы был доступ к шкиву коленвала.

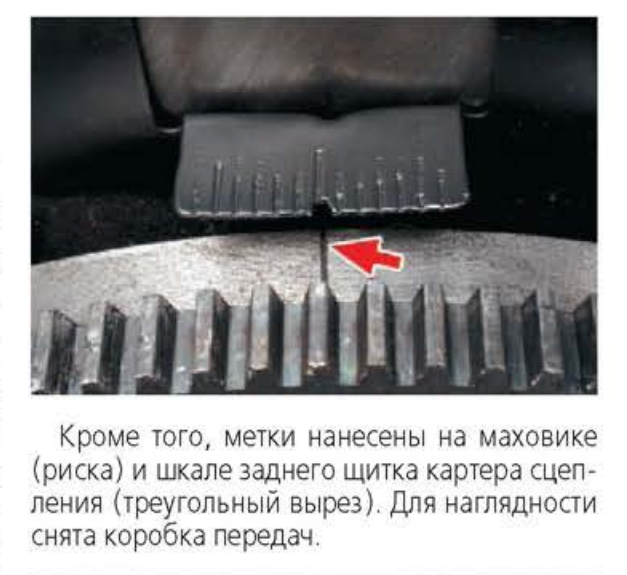

Если вы хотите выставить метку по первому поршню. Вам нужно первый цилиндр подвести к верхней мертвой точке в такт сжатия. Это возможно только если установлен ремень грм. Без ремня такт сжатия поймать не возможно.Соответственно следующие поршни будут 2 такт расширения, выпуска и такт впуска. Можно выкрутить все свечи зажигания. На первую вместо свечи плотно воткнуть мокрую тряпку. Или пробку.  При вращении коленвала пробка или мокрая тряпка должна от давления вылететь. Это и будет такт сжатия в верхней мертвой точке первого цилиндра. Отвёрткой через свечное отверстие проверяете поршень вращая коленвал. Смотрите на маховике есть риски ВМТ.

Чтобы зафиксировать коленвал для откручивания болта шкива от генератора, можно вставить в технологическое отверстие на кожухе сцепления маленькую монтировку или крепкую отвертку. Можно включить передачу (КПП) и нажать на тормоз. Есть ещё один способ но он экстремальный, опытные мастера пользуются этим способом. Установить баллонный ключ на болт шкива коленвала, отойти подальше и прокрутить стартер. Ключ ударится об тягу подвески и спокойно открутится.

4. Открутите болт на 19 против часовой стрелки от шкива коленвала, снимите шкив генератора.

5. Ослабьте гайку на 17 ролика натяжителя ремня. Нужно оценить состояние ремня (ГРМ). Запомните в какую сторону крутился ремень и если вы устанавливаете старый ремень. Можно нарисовать маркером стрелку. Запрещено загибать ремень изнутри чтобы разглядеть трещины.

При сильном загибании ремня ГРМ с внутренней стороны рвутся нити и появляются микротрещины.

Осмотрите ролик натяжения ремня

Прокрутите его рукой, послушайте есть ли шум. Подшипник ролика может быть без достаточной смазки. Со временем смазка подшипника высыхает. Посмотрите есть ли люфт подшипника. Если подшипник ролика  не изношен то можно аккуратно снять пыльники от подшипника тонким и острым предметом не повреждая пыльник. Очистить старую смазку. можно продуть бензином или воздухом. Смазать качественной смазкой и собрать пыльники.

Нужно осмотреть сальник распредвала и сальник коленвала. Если там есть утечка масла то нужно заменить их. Так как попадание жидкости в ремень ГРМ может испортить его.
