Подробная инструкция по регулировке фар на автомобилях ваз 2114 и 2115

Как определить неполадки в оптике

Понять, что фары настроены неправильно, довольно просто. Основными признаками являются:

• плохая видимость дорожного покрытия в ночное время;
• во время включения ближнего света появляется яркая полоса над капотом;
• встречные машины сигналами указывают на слишком яркий свет.

Рекомендуем: Как правильно проверять маслосъемные кольца и что для этого нужно?

Производители устанавливают и настраивают оптику таким образом, чтобы освещение максимально увеличивало обзор дороги. В процессе эксплуатации установки немного сбиваются, и оборудование направляет световой поток выше или ниже необходимого уровня. Такие ситуации случаются из-за плохого дорожного покрытия или после небольших ДТП, когда деформируется передняя часть кузова авто.

Перед началом регулировки фар своими руками необходимо привести в норму и проверить следующие системы автомобиля:

1. Элементы подвески (пружины и амортизаторы) должны быть в нормальном состоянии.
2. Давление в шинах должно советовать техническим требованиям и времени года.
3. Неполный бак бензина и отсутствие сторонних грузов в багажнике, чтобы не было дополнительной нагрузки на подвеску.

Как заменить стекло на фаре

2114 ваз стекло фары

Способ первый

Начинаем:

снимаем радиаторную решетку;

Снимаем радиаторную решетку

• приподнимаем ее и засовываем в образовавшуюся щель между бампером и решеткой пальцы;
• находим по две защелки с каждой стороны и расцепляем их;
• вынимаем решетку;
• теперь находим два болта крепления бампера и откручиваем их;
• тянем бампер на себя (его уже ничего не держит и он должен легко выйти);
• находим три болта, фиксирующие фару и откручиваем их;
• фару утапливаем внутрь;
• взявшись за ресничку фары, стягиваем ее к центру машины;

Ваз 2110 стекло фары

• берем отвертку и подцепив ею реснички с внешней стороны, выковыриваем фару из зацепления с бампером;
• снимаем ее;
• теперь нужно будет открутить нижнюю гайку крепления фары;
• затем отцепляем разъемы с фары, поворотника и цилиндра гидрокорректора;
• извлекаем фару полностью.

Ваз 2114 стекло фары

устанавливаем ресничку на место, заталкивая ее кромку на место отверткой.

Способ второй

Настала пора узнать, как поменять стекло на фаре ваз 2110 с помощью второго метода. А за одно можно провести полный ремонт фар на ваз.Приступим:

• отсоединяем колодки с проводами;
• снимаем верхнюю решетку радиатора (нужно будет открутить несколько болтов ключом на 10);
• отсоединив колодки с проводами, снимаем гидрокорректор (для этого нажимаем на защелку и поворачиваем гидрокорректор на 90 градусов по часовой стрелке);

Как поменять стекло на фаре ваз 2114

• находим болты, фиксирующие фару ключом на 10;
• отодвигаем фару немного назад;
• сдвигаем ресничку к центру на 4 сантиметра;
• выводим ее край из зацепления, используя отвертку;

Как снять стекло с фары ваз 2110

• ослабляем затяжку болтов, фиксирующих верхний буфер;
• снимаем ресничку, нажимая на нижнюю часть накладки так, чтобы ее фланец вышел из зацепления с передним буфером;
• берем ключ на 10 и отворачиваем последнюю гайку, фиксирующую деталь;
• снимаем фонарь.

Идем дальше.Попытаемся узнать, как разобрать саму фару, чтобы сменить не только стекло, но и другие ее части:

• берем плоскую отвертку или нож;
• вставляем в угол стекла инструмент и немного приподнимаем;
• берем канцелярский нож и срезаем старый герметик.

Как снять стекло с фары ваз 2114

Полезно будет посмотреть вот это видео

Продолжаем:

после того, как стекло снято, его можно заменить на новое.

Если нужно поменять еще какую-нибудь часть фары, то продолжаем разбор:

• демонтируем отражатель фары, путем откручивания трех болтов;
• теперь нужно будет снять плату с отражателем и модулем из фары.

Теперь узнаем, как разобрать фары Бош, что сделать намного легче:

• снимаем стекло с фонаря (оно выйдет только после того, как отстегнутся защелки);
• выкручиваем регулировочные болты отражателя фары полностью;
• вытаскиваем колпачок внутри отражателя, который закрывает лампу ближнего света (для этого опять используем отвертку, которой поддеваем отражатель с другой стороны);
• меняем что нужно, и собираем деталь в обратной последовательности.

Резиновый уплотнитель для фар

</index>Добавить комментарийДобавить комментарийСоветуем прочитатьКсенон в противотуманки Ваз 2109 своими рукамиБиксенон на Ваз 2109: установка своими силамиЛинзовые фары на Ваз 2109 делаем самиГидрокорректор ваз 2110 и его установкаСодержание

Передние осветительные приборы статистически являются наиболее хрупкой частью автомобиля. Бампер или капот при незначительном контакте со сторонними объектами можно отрихтовать, а вот хрупкое стекло осветительных приборов ремонту не подлежит.

Также, в отличие от механических деталей, отвечающих за внешний вид авто, ремонт света отложить не получится, поэтому с вопросом, как снять фару на ВАЗ 2114 сталкивается каждый автолюбитель. Во-первых, от их исправности зависит жизнь водителя в ночное время суток, во-вторых, неисправность осветительных приборов является весомым поводом для штрафа.

Замена фары ваз 2114

Кроме столкновений существует множество бытовых причин, следствием которых становится замена фары ВАЗ 2114, наиболее распространенная – плохо убранная дорога. Даже самые маленькие камешки, прошедшие «жернова» колес впереди идущего автомобиля, превращаются в «пули».

Причем стартовая скорость некоторых из них вполне соизмерима с настоящим стрелковым оружием. Поэтому давайте разберемся, как заменить оптику целиком, сменить стекло и какие осветительные приборы покупать.

Схема Подключения Птф Через Кнопку

Регулируем фары на ваз-2110 своими руками (+видео) Суть состоит в следующем: выключатель включает реле, через него замыкается цепь и подаётся питание от аккумулятора на фары.

Для чего нужны противотуманки?

Противотуманные фары к тому же окажутся полезными и в туман. Старайтесь размещать их как можно ближе к дорожному полотну. На этом этапе рекомендуется установить предохранитель. Необходимо замотать изолентой все оголенные провода и проверить надежность соединений.

Требования к установке противотуманных фар

Теперь в любую погоду вы будете чувствовать себя уверенно. Последний соединяем с кузовом, то есть он будет нашей массой.

Тюнинг-меню

В нашем случае понадобится элемент номиналом 15 А. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора. Противотуманки работают! Также следует быть бдительным и перед установкой отключить питание от аккумулятора. Сечение провода и выключатель не рассчитаны на такую нагрузку.

Второй вариант установки Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Так удастся сократить нервные клетки и личное время. Здесь же устанавливаем амперный предохранитель. Первым делом необходимо снять центральную панель — здесь будут расположены 2 лампы подсветки регулятора печи.

Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней

Противотуманки светят широким горизонтальным пучком света, при этом подсвечивается обочина дороги, что особенно важно на участках с большим количеством поворотов. Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу

Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле

Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле.

Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле.

Для чего нужны противотуманки

Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы.

При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Панель предохранителей и реле

И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т

И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т.

Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями хотя бы раз в месяца. Соединить кнопку и й вывод реле. Ничего сложного в подключении противотуманок нет, и с этим заданием справится любой!

При монтаже следует изолировать места соединения проводов и клеммы при помощи термоусадочных трубок или изоленты. При правильном монтаже потребуется лишь отрегулировать световой поток, о чём будет сказано ниже. Измерьте расстояние от земли до середины фары. С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.

Навигация по записям

Стоит упомянуть и о сечении проводов, которое зависит от нагрузки, то есть от силы тока. Порядок монтажа может быть следующий — к клеммам аккумулятора точнее, под них устанавливаются два провода как мы уже сказали, черный и красный , которые идут сначала на левую фару со стороны водителя, а затем на правую.

Она будет служить ориентиром для светового пятна центра второй фары. Перечислим их: предохранитель;. То две противотуманки можно соединить между собой последовательно.2 СПОСОБА ПОДКЛЮЧЕНИЯ КИТАЙСКОГО ВЫКЛЮЧАТЕЛЯ С ПОДСВЕТКОЙ 3 КОНТАКТА, 220 ВОЛЬТ.

https://youtube.com/watch?v=AZjEhAsykAw

Настройка фар ваз 2114

Оптимальная регулировка фар на ВАЗ 2114. Создай себе комфортную езду в темное время

• ограниченный сектор освещения трассы;
• при включении ближнего света перед капотом автомобиля возникает «световая завеса», мешающая обзору дороги;
• ослепление водителя, едущего по встречной полосе и создание, таким образом возможности ДТП.

• проверить состояние элементов подвески, а именно пружин и амортизаторов, чтобы они находились в штатном состоянии;
• давление в шинах довести до нормативного, согласно техническим условиям на автомобиль и сезонных условий поездок;
• заправить автомобиль минимум на половину топливного бака, для создания стандартной нагрузки на подвеску автомобиля.

Доработка фар ProSport

ProSport тюнинг знаком многим, это широкий ассортимент деталей не только для ВАЗ, но и для иномарок. Если говорить про фары ПроСпорт для «десятки», тогда все отзывы подходят под категорию «красивые, но не светят». Пробуем разобраться в том, как их можно переделать своими руками.

xn--2111-43da1a8c.xn--p1ai

Почему плохо светят фары на ВАЗ 2110 и 2114? Исправляем и улучшаем

• «Как и чем отполировать пластиковые фары»;
• «Полировка фар зубной пастой своими руками».

• Блок-фара демонтируется при отключенном аккумуляторе;
• С нее снимается стекло. Оно посажено на герметик, который размягчается нагреванием при помощи строительного фена. Затем стекло поддевается и аккуратно удаляется;
• Выкручивается лампочка;
• Демонтируется облезлый отражатель, ставится новый, фара собирается с соблюдением обратной последовательности.

• «Как восстановить отражатель фары»;
• «Какой лучше герметик для вклейки стекол фар».

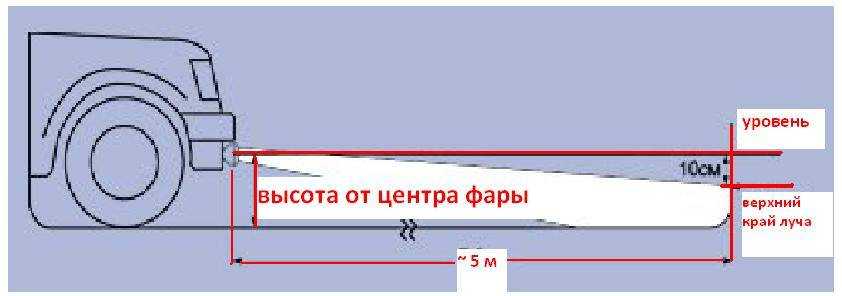

• Выбирается ровная стена, авто устанавливается на дистанции в 5 м от нее и стандартно грузится: бак должен быть полным, а в водительском кресле кто-то сидеть.
• На стене делается разметка: центральная вертикальная линия должна совпадать с центром машины, боковые – с центром фар.
• Горизонтальная проводится на уровне ламп. На 6,5 см ниже намечается граница светового пятна.
• С фары снимается стекло для доступа к винту регулировки, вторая прикрывается любой картонкой. Направление подгоняется до точного попадания в точку пересечения прямых. Регулировка проводится при включенном ближнем свете: тогда и дальний тоже будет выверен правильно.

• «Как правильно отрегулировать фары»;
• «Как улучшить свет фар».

AutoFlit.ru

Доработка фар ProSport

ProSport тюнинг знаком многим, это широкий ассортимент деталей не только для ВАЗ, но и для иномарок. Если говорить про фары ПроСпорт для «десятки», тогда все отзывы подходят под категорию «красивые, но не светят». Пробуем разобраться в том, как их можно переделать своими руками.

Как заменить фары на ВАЗ 2114

• Сначала нужно выключить зажигание.
• Потом открыть капот и снять кожух, который закрывает батарею аккумулятора.
• Обязательно нужно отсоединить минусовой контакт с той целью, чтобы при замене вы случайно не подверглись удару током.
• Далее нужно снять накладку, закрывающую радиатор.
• Последовательно следует отвернуть четыре болта, на которых она крепится.
• Потом нужно под бампером отыскать крестовой винт. Именно он держит нижнюю ресничку и фару.
• Дальше нужно найти «радиаторный» болтик. Он закрепляет фару к планке, которая располагается посередине.
• Следуем далее. Необходимо снять два штекера, которые идут к поворотнику.
• «Демонтажу» подлежит и гидрокорректор. Тыльная сторона «оснащена» четырьмя болтами.
• Новое «светящееся» устройство монтируется в обратном порядке.

Не работает регулировка фар ВАЗ-2114 не регулируется вообще

Многие автомобилисты сталкивались с тем, что на ВАЗ-2114 не регулируется фара, но не все понимают, с чем это может быть связано. В данной статье, рассмотрим, причины возникновения такого эффекта, а также возможные варианты решения проблемы.

На видео ремонт гидрокорректора фары

На видео показано, как в полевых условиях отремонтировать гидрокооректор фары. Если гидрокорректор неисправен, то свет лампы «падает» в самый низ — на землю. Ехать с такой фарой ночью- опасно!

Основные причины

Свет отрегулированных фар автомобиля

Прежде чем рассмотреть данный вопрос необходимо понимать, что причин может быть несколько. Итак, рассмотрим, возможные варианты неисправности:

• Поломка гидрокорректора.
• Выпала линза с фары.
• Разбитая фара.

Демонтаж фары

Для того, чтобы точно и четко определить неисправность, необходимо демонтировать фару. Рассмотрим, последовательность действий:

1. Проводим демонтаж решетки радиатора.

   Схема расположения болтов решётки радиатора

   Долой решётку

2. Демонтируем аккумуляторную батарею.
3. Отсоединяем разъемы проводов питания фары.
4. Демонтируем противотуманные фары.
5. Постараемся снять ресничку фары. Для этого необходимо добраться до крепления винтов под поворотниками и рамкой.
6. Откручиваем крепления фары и проводим ее демонтаж.

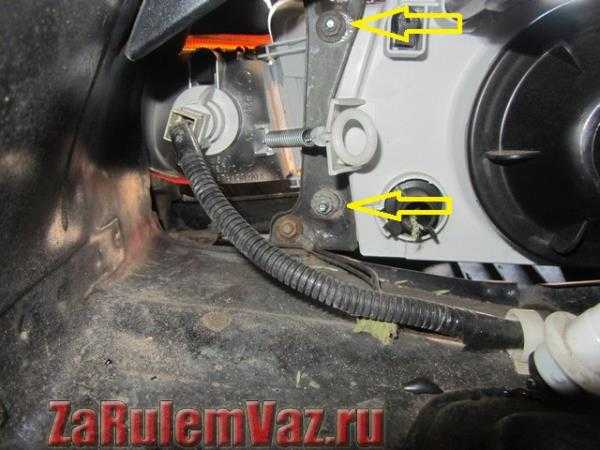

   В кружке болт крепления фары

7. Готово — мы без фары!

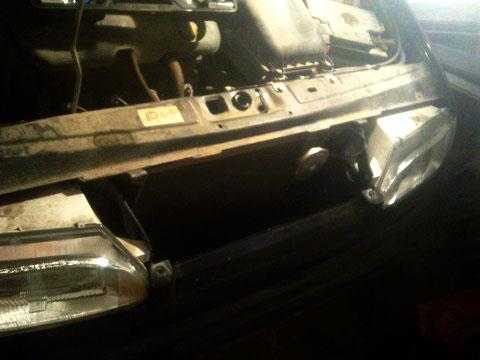

   Фару демонтировали

Сборка проводится в обратном порядке.

Замена гидрокорректора

Нечасто, но во многих случаях, причиной неисправности невозможности отрегулировать фару становится гидрокорректор. Итак, рассмотрим процесс демонтажа данного элемента:

1. На фаре находим гидрокорректор, и выкручиваем его с посадочного места крепления.

   Демонтаж гидрокорректора

   Смотрим на стрелки направления

2. Снимаем рукоятку управления корректором.

   Демонтируем регулятор гидрокорректора салона

3. Демонтируем рукоятку управления регулятора освещения приборной панели.

   Снимаем рукоятку управления светом

4. Демонтируем пластиковую накладку.

   Снимаем пластиковую накладку с ручки управления гидрокорректора фар

5. Демонтируем световод с панели приборов.

   Снимаем световод

6. Откручиваем гайку крепления.

   Демонтируем крепежную гайку управления гидрокорректором

7. Демонтируем гидрокорректор.

   Регулятор гидрокорректора фары

   Снимаем гидрокорректор

8. С переднего щита выводим резиновый уплотнитель.

   Демонтируем уплотнитель на щите

9. Выводим рабочий цилиндр гидрокорректора через салон, и демонтируем его окончательно.

   Вынимаем гидрокорректор в сборе

10. Сборка проводится в обратном порядке.

Регулировка света фар на ВАЗ-2114

После того как всё отремонтировано и работает, необходимо провести регулировку фар по схеме рекомендованной заводом изготовителем. Итак, рассмотрим, последовательность действий:

1. Устанавливаем автомобиль в 5м от гладкой стены.
2. Размечаем стену, согласно технической схемы указанной ниже.

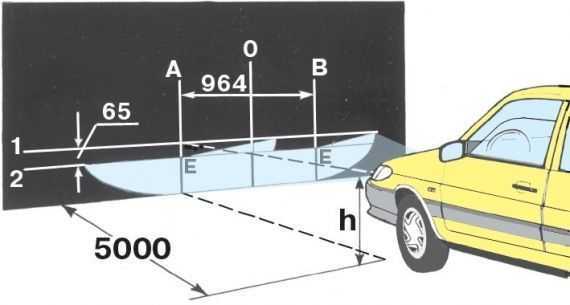

   Схема для регулировки фар

3. При помощи ручки гидрокорректора выставляем свет.
4. Регулируются световые пучки на каждую фару отдельно.

   Для точной регулировки проводить ее необходимо на каждую фару отдельно

5. Если гидрокорректора не достаточно, то отрегулировать нужное положение фар можно при помощи механических рычагов, которые расположены непосредственно на детали.

   Механические рычаги регулировки фары

Найти причину того, что свет не регулируется на ВАЗ-2114 достаточно легко, а вот устранить неисправность под силу далеко не каждому автомобилисту. Так, если автомобилист не уверен в своих силах необходимо обратиться в автосервис для устранения неполадок.

Регулировка фар ВАЗ 2114. Как настроить своими руками.

Большинство автомобилистов предпочитает не вмешиваться в оптику до тех пор, пока она не выйдет из строя. Из-за такого отношения случается множество ДТП в ночное время суток, а также во время погодных условий, которые влияют на обзор. Возле дороги часто можно заметить изогнутую арматуру, в которую сложно врезаться даже при желании. Практика демонстрирует, что неотрегулированные фары ухудшают обзор ночью или в непогоду. При постоянной тряске механизм сбивается и свет падает с неверным углом наклона, как результат – уменьшение расстояния видимости и серьезная угроза не только владельцу ВАЗ 2114, но и другим автомобилистам, пешеходам.

Чтобы обезопасить себя и окружающих, достаточно раз в два месяца производить настройку. Процесс несложный, поэтому водитель ВАЗ 2114 может заняться корректировкой в гараже или боксе. В прайс-листе автомобильных мастерских также есть такая услуга, как регулировка света. Перед тем как отрегулировать оптику, нужно понять, какими характеристиками должна обладать правильно настроенная оптика:

Основная задача – освещать дорогу перед машиной

Внимание: именно дорогу, а не окрестности. Водитель должен видеть перед собой четкую полосу света

Световой поток не должен бить по лобовому стеклу встречных авто

Световой поток не должен бить по лобовому стеклу встречных авто

Фары должны быть на такой высоте, чтобы дальность была максимальной

Световой поток не должен бить по лобовому стеклу встречных авто. Фары должны быть на такой высоте, чтобы дальность была максимальной.

Подготовка к регулировке фар

Подготовка подразумевает под собой очистку фар и поиск дефектов, которые тоже могут быть причиной ухудшенной работы оптики. Перед регулировкой фары нужно очистить при помощи моющего средства – стекло оптики отечественных авто достаточно толстое, поэтому при загрязнении поток свет может не пробиваться. Необходимо проверить отражатели и стекло на наличие дефектов.

После обработки моющим средством нужно промыть повторно стекло чистой губкой и дать поверхности высохнуть. Если найдены сколы или трещины, то стекло фары нужно поменять. То же самое касается и отражателя, есть дефект – замена.

Полезный совет: чтобы увеличить эффективность освещения, на ВАЗ 2114 можно установить противотуманные элементы, ксеноновые или галогенные фары. Сегодня на рынке есть весь список, рассчитанный на отечественные автомобили.

В ВАЗ 2114 регулировка света выполняется при помощи винтов. Одни винты отвечают за вертикальную плоскость, а вторые – за горизонтальную. За счет вращения оптический элемент меняет свое положение. В автосервисах для регулировки света мастера используют оптические приборы. В гаражных условиях владелец ВАЗ может выполнить корректировку при помощи экрана.

Пошаговая инструкция

1. Регулировка выполняется с включенным ближнем светом. ВАЗ 2114 следует поставить напротив ровной стены. Расстояние от фар до плоскости должно составлять ровно 5 метров. На водительское сиденье необходимо положить груз с весом около 80 килограмм. Также стоит позаботиться, чтобы бак был заправлен. Регулировка света проводится при стандартной загрузке машины;
2. Когда ВАЗ 2114 загружен и подготовлен, нужно заняться начертанием «экрана». На стене мелом при помощи линейки нужно начертить вертикальную линию-ось, которая будет соответствовать центру автомобиля. После неё чертятся ещё две вертикальные линии, параллельные оси – они должны быть на уровне оптики. Далее следует нанести горизонтальную линию на уровне фар. Ниже на 6.5 см чертится линия для обозначения центов световых пятен;
3. Регулировка выполняется поочередно. Фару, которая не задействована в корректировке, лучше закрыть картоном;
4. Процесс может быть завершен, когда верхняя граница совпала с уровнеи центровой оси, как показано на схеме. Точки пересечения вертикальных прямых и центров пятен должны соответствовать точкам пересечения наклонного и горизонтального участка пятен; Объяснение настройки оптики при помощи экрана

Итог

Выполнив все действия, водитель ВАЗ 2114 получит идеальный свет, который будет освещать движение. Настроенной оптики порадуются и другие участники дорожного движения – световой поток не будет бить по глазам.

Демонстрация корректора фар:

Обратите внимание

Как снять фару на ВАЗ 2114, 2115 и 2113

Первым делом необходимо снять аккумуляторную батарею, если производится замена правой фары. После чего отсоединяем штекер с проводами от лампы поворотника, как это показано ниже.

Затем с этой же стороны отворачиваем две гайки при помощи головки на 10 и удлинителя. Подробно эти гайки показаны ниже на фото.

Теперь отсоединяем штекер питания от лампы дальнего и ближнего света, предварительно открутив защитный пластиковый колпак (в зависимости от производителя блок-фары: Bosch, Киржач или Автосвет).

Теперь с этой стороны откручиваем еще две гайки.

Отсоединяем гидрокорректор отражателя фары. Затем необходимо отвернуть еще один винт при помощи крестообразной отвертки. Добраться до него можно, предварительно сняв решетку радиатора.

Далее, сняв реснички, можно вынимать блок-фару и приступать к ее замене, если это необходимо.

Установка новой фары на ВАЗ 2113, 2114 или 2115 производится в обратной последовательности.

Цена новой фары на автомобиль варьируется в зависимости от производителя от 1200 до 2000 рублей за штуку. Стоимость может отличаться:

1. Автосвет — 1200 руб.
2. Киржач — 1500 руб.
3. Bosch — от 1700 до 2200 руб.

Наиболее качественной оптикой можно назвать последнего производителя Бош, но и цена на него не самая низкая.

Одной из таких неприятностей является разбитая оптика головного света. Сегодня я расскажу как заменить фару ВАЗ 2114 в случае ее неисправности, или как в моем случае — когда повреждено стекло фары.

1. Для удобства рекомендую снять пластиковую накладку над радиатором.

3. Теперь со стороны радиатора открутите болт, с его помощью соединены — фара и серединная рамка над бампером, плавно переходящая в нижние ресницы по бокам.

4. Отсоедините штекеры на поворот, фару и гидрокорректор. Снимется гидрокорректор относительно просто — зажмите изогнутую клипсу, затем проверните штекер корректора вниз, после этого достаньте из гнезда.

5. Возьмите головку на «10» и с ее помощью открутите четыре болта расположенные в задней части фары.

6. Аккуратно, чтобы не повредить лакокрасочное покрытие, извлеките фару из посадочного гнезда, после снимите крепежи серединной рамки с общего крепления.

7. Снимите саму серединную рамку и достаньте фары с нижними ресничками.

Источники

• http://vaz-russia.ru/remont-vaz-2113/zamena-peredney-faryi-na-vaz-2113-vaz-2114-vaz-2115.html
• http://zarulemvaz.ru/zamena-blok-fary-na-vaz-2113-2114-i-2115/
• http://vaz-remont.ru/kak-zamenit-faru-vaz-2114-poshagovaya-instrukciya/

Гидрокорректор фар

Во время эксплуатации автомобиля в зависимости от его загруженности, состояния самого авто и подвески может меняться направленность светового потока. Для его корректировки на ВАЗ 2114 устанавливается гидрокорректор (автор видео — Павел В. М.).

Устройство и принцип работы

Прибор представляет собой неразборное устройство, регулирующий положение луча света благодаря изменению давления жидкости внутри патрубков. Блок не разбирается, поэтому при его поломке заменяется новым прибором.

Конструкция корректора состоит из следующих элементов:

• главного цилиндра;
• рабочей жидкости;
• патрубков, в которых жидкость содержится;
• цилиндров.

Настройка фар с помощью гидрокорректора осуществляется водителем с помощью колеса корректора, находящегося на торпеде. Поворотом колеса можно поднять или опустить фонарь.

Колесо корректора в салоне

Особенности ремонта своими руками

Калибровку корректора можно выполнить самостоятельно по инструкции, которая к нему прилагается.

Перед тем, как менять устройство, следует выяснить причину неисправности и попытаться восстановить работоспособность гидрокорректора. Для этого необходимо сначала осмотреть все трубочки и резинки, недопустимы никакие дефекты. Если течи нет, осматриваются цилиндры и проверяется ход штока. Если принятые меры не привели устройство в рабочее состояние, то возможно, что неисправен главный блок, нужно менять гидрокорректор.

Гидрокорректор фар ВАЗ 2114

Монтаж и доработка

Для установки нового корректора следует выполнить следующие действия:

• ослабив хомуты, снимаем их с патрубков с рабочей жидкостью;
• в салоне демонтируем ручку на основном цилиндре;
• открутив крепежные болты, снимаем основной цилиндр;
• на последнем этапе снимаем все рабочие цилиндры и достаем их через салон.

Доработка и ремонт гидрокорректора фар заключается в проверке положения регулировочного болта. Его нужно выставить так, чтобы регулировка света осуществлялась с минимальными усилиями.

Инструкция по замене корректора

Многие водители хотят сделать свой автомобиль тюнингованным. Тюнинговать автомобиль можно ангельскими глазками, ресничками на фары. Тюнингом фар является модернизация корректора. Для этого меняют штатный гидрокорректор фар на электрический корректор. Сняв фару на ВАЗ, меняют лампочки. Выполнив на автомобиле ВАЗ 2114 тюнинг, замену стекла фары, следует отрегулировать оптику.

Набор для установки электрокорректора

Замена гидрокорректора фар ваз 2114 состоит из следующих действий:

1. Отключается питание авто путем отсоединения отрицательной клеммы с АКБ.
2. Далее откручивается основной цилиндр, а затем снимается устройство вместе с рычагом.
3. Меняется уплотнительное кольцо.
4. На штатное место прикручивается электрический корректор.
5. Далее отрицательный провод подключается к кузову авто, а положительный крепится к выводу «20» на колодке кабелей.
6. Затем проводка проводится к моторчикам фар.

Таким образом, зная, как снять фару, чтобы заменить оптику, а также, как регулировать свет на ВАЗ 2114 своими руками, можно добиться идеального освещения дороги. Настроенный правильно свет не будет слепить водителей на встречном транспорте.
