Проверка работоспособности
Датчик топлива ВАЗ 2109 можно проверить на работоспособность благодаря омметру или мультиметру. После того как устройство извлечено из бензобака, его контакты стоит подключить к тестеру. Фиксируем поплавок в одном положении и смотрим на показатели. В итоге должно получиться 275-320 Ом в верхнем положении поплавка или 5-20 Ом в нижнем. Посредине показатель сопротивления 100-130 Ом. Эти показатели для низкой панели приборов.
Для высокой панели эти значения отличаются:
- 260-280 Ом в нижнем положении;
- 60-70 Ом — среднее значение;
- 15-20 Ом — верхнее предельное положение поплавка.
В случае если показатели устройства соответствуют приведенным примерам — прибор работает, с датчиком все в порядке, ремонт или замена ему не нужны. Когда присутствуют значительные отклонения, стоит проверить целостность проводов. Если они в порядке — неисправен сам датчик и его необходимо заменить.
Обозначение значков на приборке ВАЗ 2109
Панель с индикаторами можно разделить на 2 части. Меньшая половина лампочек установлена по центру в верхней части доски. Имеются указатели в нижней строке приборки.
- Значение лампочки простое – индикатор указывает на выполнение диагностики самоконтроля сигнализаторов.
- Говорит о наличии проблем в силовой установке. Если лампа горит постоянно, требуется выполнить диагностику мотора.
- Тормозная система находится в аварийном состоянии. Обычно лампочка указывает на падение жидкости в расширительном бачке или критический износ колодок.
- Лампа датчика уровня охлаждающей жидкости. Если горит постоянно – необходимо долить антифриз в систему.
- В омывателе лобового стекла закончилась жидкость.
- Повреждены лампы внешнего освещения. Возможно перегорела нить или нарушен контакт.
- Передние тормозные колодки износились до предела.
- Уровень масла в картере двигателя упал. Также может косвенно указывать на неисправность масляного насоса.
На фото ниже представлена последовательность лампочек в нижней части приборки.
| Номер | Назначение |
| 2 | Индикатор включения дальнего света. |
| 3 | Внешние осветители включены и работают в штатном режиме. |
| 4/6 | Указатели поворотников. На некоторых комплектациях авто, при включении аварийки загораются одновременно. |
| 5 | Аккумуляторная батарея не заряжается. Требуется проверить износ самой батареи и проводку генератора. |
| 7 | Давление масла в двигателе упало ниже нормы. Рекомендуется выполнить диагностику. |
| 8 | Уровень топлива в баке опустился до критической отметки. Потребуется немедленно заправиться. |
| 9 | Стандартный сигнализатор неисправности мотора. |
| 10 | Стояночный тормоз активирован. |
Что означают кнопки на панели
В зависимости от комплектации и года машины, здесь может устанавливаться 2 разновидности приборок. Клавиши и органы управления будут различаться.
Ниже представлено описание индикаторов низкой приборки.
| Номер на фото | Расшифровка |
| 9 | Выключатель подогревателя заднего стекла. |
| 10 | Аналогично для кормовых противотуманок. |
| 11 | Кнопка аварийки. |
| 12 | Переключатель наружной оптики. |
| 13 | Модуль управления вентиляцией салона. |
| 23 | Подсос. |
| 24 | Звуковой сигнал. |
| 25 | Привод сброса суточного пробега. |
| 26 | Кнопка включения подсветки приборов. |
| 27 | Корректор фар. |
| 29 | Переключатель указателей поворота и света фар. |
Далее имеется расшифровка органов управления более современной – высокой панели.
| Порядковый номер на фото | Описание |
| 2 | Выключатель аварийной световой сигнализации. |
| 12 | Выключатели стеклоподъемников. |
| 14 | Модуль управления вентиляции салона. |
| 18 | Подсос. |
| 22 | Выключатель клаксона. |
| 23 | Клавиша подсветки приборов. |
| 24 | Гидрокорректор фар. |
| 25 | Опционально, клавиша активации подогрева передних сидений. |
| 26/27 | Включены задние/передние противотуманки. |
| 28 | Активатор подогрева заднего стекла. |
| 31 | Переключатель режимов работы головной оптики. |
Причины ошибок
Основная причина того, почему уровень топлива может неверно отображаться на панели приборов — длительная эксплуатация датчика.
Чаще всего устройство заменяют аналогичным из другой модели автомобиля, например, ВАЗ 21099, 2110. После замены некоторые водители замечают некорректное отображение данных. Чаще всего такое случается, если датчик снят с более ранней версии автомобиля и поставлен на позднюю, например, с 2109 на 2110 модель. Кроме того, неверные данные могут быть и после установки европанели.
Причина может быть в контактах, но точного решения нет, поэтому если хотите менять датчик, то ищите аналогичную модель.
Еще одна причина — замусоренный поплавок. Когда эта часть устройства длительное время находится в бензине без чистки, то может покрыться довольно неприятным налетом. Как следствие — утяжеление конструкции, что приводит к постоянно завышенным показателям, а также к быстрой поломке рычага и поплавка. Поплавок можно заменить, но только на точно такой же, а не похожий.
Причины неисправности ДУТ на Ланосе
Часто владельцам автомобилей Ланос приходится сталкиваться с ситуацией, когда при включении зажигания, обнаруживается отсутствие признаков жизни стрелки указателя топлива. Хотя только вчера эта стрелка показывала полный бак. Причиной таковых показаний могут быть следующие факторы:
- Из бака был слит весь бензин
- Из строя вышел ДУТ, что особенно актуально, если в последнее время наблюдались перебои в его работе
- Неисправность указателя количества топлива, что может быть вызвано по причине повреждения электрических цепей
Чаще всего причиной неисправности является именно тот датчик, который располагается внутри бензобака. Он выходит из строя чаще всего, так как большинство производителей выпускают не качественные датчики. При неисправности прибора, не стоит спешить его менять, так как иногда обычная очистка резистивных контактов помогает устранить неисправность. Разберемся с причинами неисправности ДУТ на Ланосе.
- Когда стрелка на панели приборов всегда показывает только нулевое значение. Если в баке есть бензин, то причинами таких последствий являются — повреждение электропроводки, неисправность резистивных дорожек, поломка указателя, а также выход из строя предохранителя. Из собственных наблюдений надо сказать, что чаще всего причина скрывается в неисправности резистивных элементов (стирание дорожек), но первоначально не помешает проверить исправность предохранителя. За исправность ДУТ отвечает предохранитель F10
- Когда стрелка УУТ поднимается на определенный уровень, а затем возвращается на нулевую отметку. Причиной такой неисправности является снижение качество контакта бегунка с резистивными дорожками потенциометра. Понадобится добраться до устройства, чтобы проверить возможность очистки контактов
- Стрелка на индикаторе дергается — изношены контактные дорожки потенциометра
- Неправильные показания — если Вы заправили полный бак бензина, а стрелка указателя при этом показывает всего полбака или того меньше, то причиной таких последствий являются — изгиб рычага, соединяющего бегунок с поплавком или разгерметизация поплавка
Если наблюдается неисправность с датчиком указателя топлива, то его необходимо первоначально проверить, и в случае неисправности заменить. Если дорожки ДУТ изношены, то прибор рекомендуется заменить. Трудностей с заменой прибора не возникает, но они появляются, когда покупаются новые датчики. Мало кто знает о том, что на автомобили Ланос устанавливаются два вида датчиков. Внешне они практически одинаковы, но главное их отличие в разнице сопротивления
Один вид ДУТ имеет один диапазон сопротивления по сравнению со вторым, и поэтому очень важно при замене установить датчик аналогичного типа
Как снять панель приборов
- Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
- Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
- Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.
Re: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099 В автомобилях ВАЗ 2109, 21099 могут использоваться низкие и высокие центральные консоли, а также европанели. В зависимости от типа торпеды, комбинация щитка приборов и его распиновка, а также положение индикаторов будет разным. Ниже приведены фото и обозначения компонентов на приборных панелях с разными торпедами.

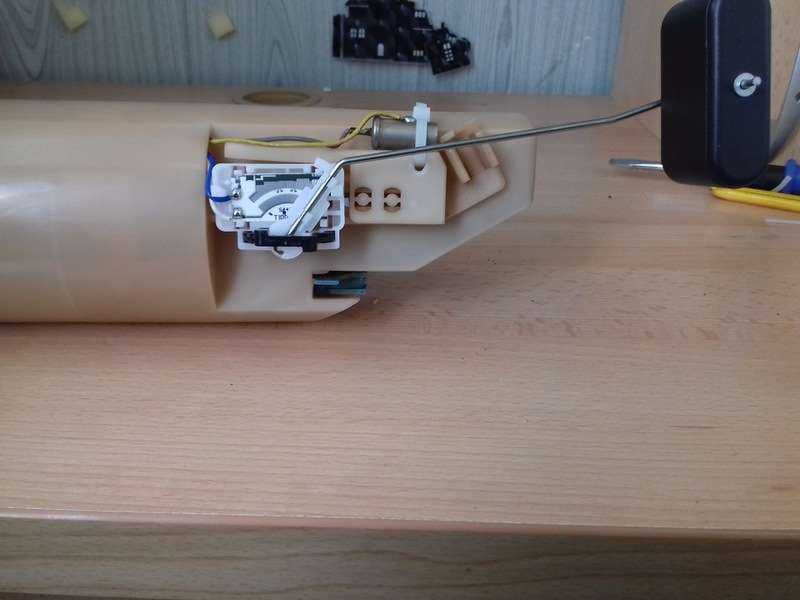

Замена датчика уровня топлива (детальный тест)
Как мы уже знаем, датчик смонтирован в топливном модуле, в который помимо датчика, входит бензонасос и фильтры. Для демонтажа выполняем следующее:
- Снимаем минусовую клемму АКБ.
-
Снимаем подушку заднего сиденья.
-

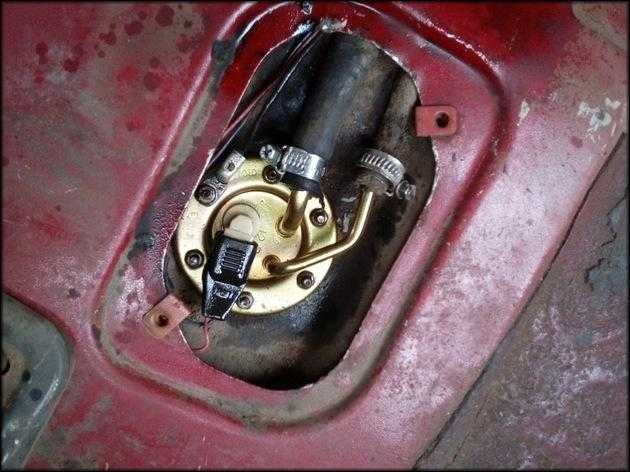

Отгибаем напольное покрытие, очищаем лючок топливного модуля от грязи и пыли.
- Снимаем лючок.
-
Отключаем контактные колодки от модуля питания.
-
Отключаем топливную магистраль магистраль — два штуцера ключом на 17, отводим трубки в сторону.
- Головкой на 7 и воротком с трещоткой откручиваем прижимную шайбу.
-
Осталось аккуратно вынуть весь топливный модуль в сборе из бака.
-
Крестовой отвёрткой откручиваем винты крепления датчика от корпуса модуля.
- Отгибаем отвёрткой фиксаторы и вынимаем направляющие.
-
Выкручиваем гайки (ключ на 5) крепления крышки и отделяем датчик от насоса.
Теперь можно протестировать датчик более детально. Рабочий прибор должен иметь сопротивление от 270 до 320 Ом в самой нижней точке (поплавок висит). В самой верхней точке сопротивление датчика должно быть в пределах 7–19 Ом. Снимаем эти данные с помощью мультиметра в режиме измерения сопротивления.
При уровне бензина в баке равном половине его объема сопротивление должно быть около 118 Ом.
Сборка топливного модуля с новым датчиком проводится в обратном порядке. При сборке желательно смазать бензостойким герметиком уплотнительное кольцо прижимной шайбы.
Проверка работоспособности
Датчик топлива ВАЗ 2109 можно проверить на работоспособность благодаря омметру или мультиметру. После того как устройство извлечено из бензобака, его контакты стоит подключить к тестеру. Фиксируем поплавок в одном положении и смотрим на показатели. В итоге должно получиться 275-320 Ом в верхнем положении поплавка или 5-20 Ом в нижнем. Посредине показатель сопротивления 100-130 Ом. Эти показатели для низкой панели приборов.
Для высокой панели эти значения отличаются:
- 260-280 Ом в нижнем положении;
- 60-70 Ом — среднее значение;
- 15-20 Ом — верхнее предельное положение поплавка.
В случае если показатели устройства соответствуют приведенным примерам — прибор работает, с датчиком все в порядке, ремонт или замена ему не нужны. Когда присутствуют значительные отклонения, стоит проверить целостность проводов. Если они в порядке — неисправен сам датчик и его необходимо заменить.
Что такое инжектор
Автомобиль ваз 21093 инжектор, схема электрическая в устройстве позволяет через систему электронного контроля вести запуск и оптимизацию работы двигателя. Основным элементом новой подачи стал впрыск горючей смеси в камеру сгорания под давление. В двигателях карбюраторного типа поступление горючей смеси происходило под разряжением.
Автомобиль ваз 2109 инжектор электросхема включает:
- электронную систему впрыска топлива;
- электронную систему зажигания;
- систему контроля состояния подачи горючего, сжигания и выброса газов.
При этом в блоке остаются ещё резервные разъёмы, позволяющие подключить дополнительные датчики контроля состояния работы механизмов. К таким опциям можно отнести противоугонное устройство, датчик детонации и другие.
На автомобиле ваз 2109,схема электрооборудования инжектора построена так, что управление мотором ведётся через блок ЭБУ. Система полностью управляет через него процессом при сжигании топлива.
Признаки неисправностей: почему датчик неправильно показывает?
Основные признаки и причины неполадок, при которых может потребоваться ремонтировать или поменять контроллер:
- Значения топлива находятся на нуле. Проблема в работе фирменного устройства или «самоделки» заключается в выходе из строя или повреждении ограничительного элемента хода поплавка.
- Указатель на датчике приборной панели передвигается, но в итоге возвращается на нулевую отметку. В таком случае пользователю нужно чинить или проверять состояние обмотки контроллера и надежность контакта между регулятором и токосъемником.
- На приборной панели резко передвигается стрелка, возникают колебания в указателях объема горючего. Как правило, датчик «глючит» по причине критического износа контактных элементов.
- При запуске силового агрегата указатель горючего не может подняться выше нулевого порога. Такая проблема обычно обусловлена сбоями в работе электроники авто. Нужно выполнить диагностику кабелей на предмет возможного повреждения или разрыва. Также надо убедиться в высокой надежности соединений. Пользователь должен удостовериться в том, что предохранитель регулятор целый и не перегорел.
- На приборной панели не загорается индикатор пониженного объема горючего. Эта проблема обычно обусловлена поломкой устройства, выходом из строя его внутренних компонентов.
- Показания, подающиеся регулятором, неправильные. Причина, по которой датчик «врет», обычно состоит в плохой герметичности на поплавке, что может быть связано с наличием дополнительного сопротивления. Оно может возникнуть в результате окисления контактов, плохого соединения с заземлением, присутствия окисла, образования отложений на резистивном слое. Неверные показания могут быть обусловлены дефектом листьев поплавка, что приводит к наполнению его горючим. Такая проблема часто связана с появлением налета на направляющем элементе.

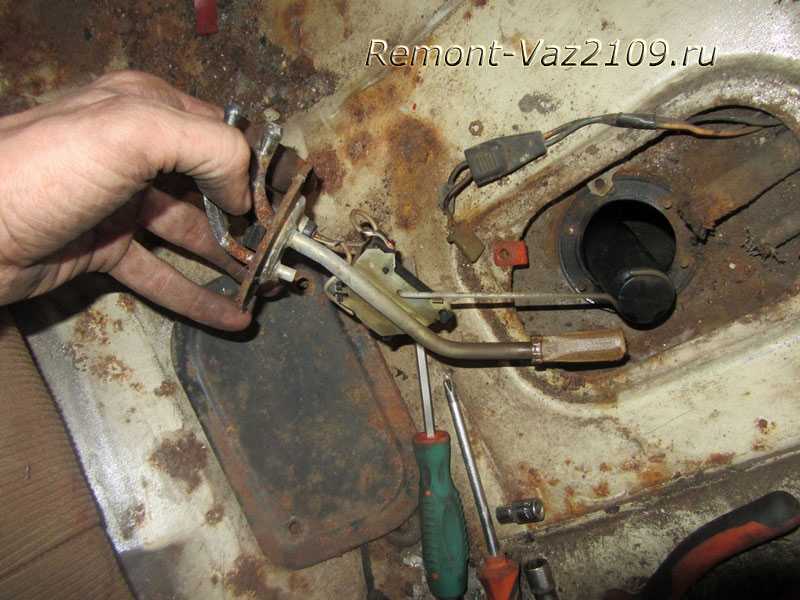

Как заменить датчик уровня топлива карбюратор
Поскольку расположение карбюраторного ДУТ не отличается от инжекторного, то процесс замены будет идентичен. Перед началом работ требуется откинуть крышку заднего сидения и найти самоизоляционное покрытие. В нем присутствует специально вырезанная выемка, которая предоставляет возможность открыть доступ к бензобаку. Отгибаем выемку и подбираемся к люку.
Он крепится на 2 крестовых винта. Используем отвертку для того чтобы их открутить. После этого отцепляем фишку с проводами. Далее необходимо ослабить шланги. На каждом из них подсоединяются хомуты. С помощью отвертки необходимо их ослабить.
Дальше в ход идут гаечные ключи, нам понадобится на «10». Около шлангов откручиваем трубки с помощью ключа и производим отсоединение.
Для того чтобы извлечь датчик топлива ВАЗ-2109, необходимо открутить крепление, которое держится с помощью 7 гаек. Нам понадобится ключ на 7, с помощью него осуществляем демонтаж. Учитывайте, что один из проводов подсоединен именно креплению и выводится на массу
После этого, достаем ДУТ с особой осторожностью, чтобы не навредить поплавку
Необходимо осмотреть прокладку, поскольку она может иметь повреждения. Если повреждения имеются, то рекомендуется произвести замену. Для этого можно купить новую прокладку, либо изготовить ее самостоятельно. После замены прокладки делаем сборку.
Если производится замена ДУТ, то необходимо установить новый прибор и произвести сборку в обратном порядке
Осторожно помещаем ДУТ, чтобы уберечь поплавок от повреждений. Подсоединяем крепление и закручиваем 7 гаек с помощью ключа на 7. Далее присоединяем провод, который задействует массу
Далее присоединяем провод, который задействует массу.
После этого одеваем шланг на трубки и затягиваем ключом на 10. Далее затягиваем хомуты, используя отвертку. Берем фишку с проводами и подсоединяем в пазы. Люк затягиваем крестовыми винтами с помощью отвертки и закрываем доступ, загибая самоизоляционное покрытие и устанавливая сидение обратно.
Если ДУТ после проведенной замены не работает, то необходимо проверить все ли было подключено правильно. В подтверждении посмотреть подключение фишки и засунуть ее поплотнее.

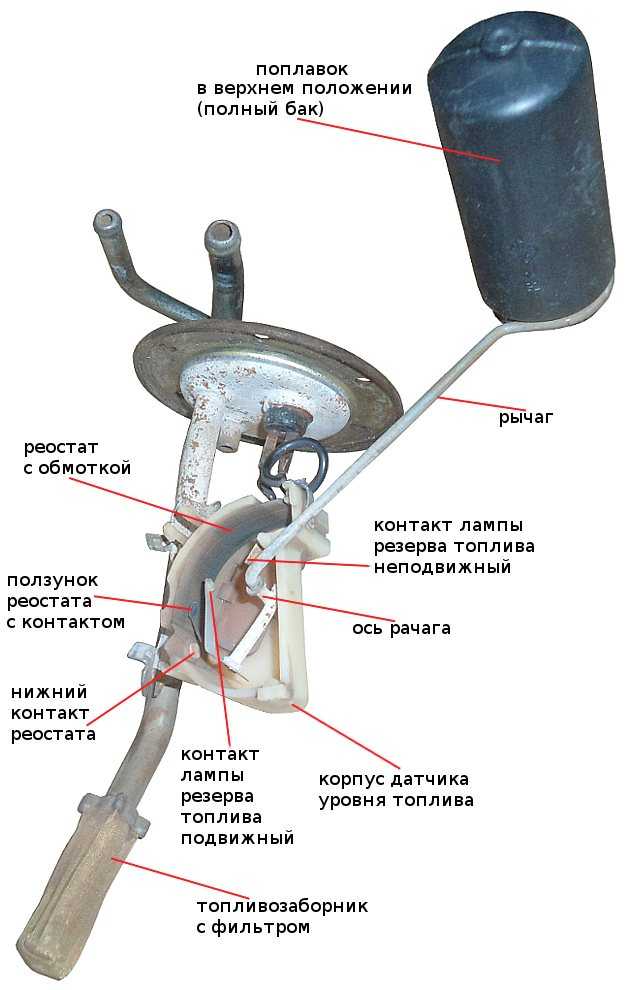

Причины неисправности
Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:
- Поплавок потерял герметичность. Подобная ситуация актуальна, когда в качестве поплавка используется шарик из хрупкой пластмассы, которая может растрескаться в результате механического воздействия либо в результате эксплуатации авто при сильных морозах. В этом случае поплавок будет находиться внутри жидкости или, что чаще, попросту утонет и ляжет на дно. Результатом будет постоянные показания прибора, что в баке нет топлива. Ремонтные меры предусматривают замену поплавка либо же всего узла целиком. Еще редкий вариант заключается в том, что поплавок может попросту отсоединиться от рычага, на котором он закреплен и «уйти в самостоятельное плавание».
- Деформация рычага, на котором держится поплавок. В результате этого поплавок может терять подвижность либо отражать не корректную информацию. Часто такая ситуация происходит при неаккуратном извлечении топливного модуля с бака, но иногда даже и как результат длительной эксплуатации машины на дорогах с неровным покрытием, то есть, при постоянных вибрациях при езде. Можно попытаться придать рычагу изначальную форму, однако чаще всего соответствующий рычаг просто меняют на новый.
- Повреждение корпуса датчика. В результате этого может измениться показания резистивных элементов либо повреждение рычага, снимающего соответствующие показания. В данном случае причиной, почему датчик не правильно показывает уровень топлива — это использование некачественного бензина либо ударные механические нагрузки на деталь.
- Выход из строя резистивных элементов. Это достаточно частая причина, почему датчик уровня топлива не работает. Элементы на реостате выходят из строя по естественным причинам, то есть, в результате стирания при длительной эксплуатации. Возможен вариант, когда износ частичный, например, посередине. В этом случае стрелка прибора будет дергаться. Также возможно, что между скользящим элементом и резистивной дорожкой пропал контакт вследствие повреждения либо износа резистивного напыления либо ослабления прижима лапки бегунка. При такой неисправности стрелка будет лежать на нуле.
- Отсутствие электрического контакта на определенном участке цепи. Как правило, на контактах, которые окисляются либо влагой, либо топливом. Могут быть повреждены провода, их изоляция, обрыв. Также иногда возникают проблемы с электрическими разъемами.
- Сигнальный провод «коротит» на «массу». В этом случае значение его сопротивления будет искажаться и стремиться к нулю. При такой неисправности датчик уровня неправильно показывает уровень передавая информацию, что бак полностью залит.
- Перегорание предохранителя, отвечающего за работу датчика уровня топлива. Номер предохранителя необходимо смотреть в электрической схеме конкретного автомобиля.
- Нарушение крепления датчика на корпусе топливного бака. Например, с перекосом. Как правило, в такой ситуации запах топлива распространяется наружу, в частности, в салоне будет слышен запах бензина.
- Встречаются случаи, когда у резистивной платы, по которой движется бегунок, попросту отваливается крепежная пайка.
- У трубчатых датчиков уровня топлива может быть оборван сигнальный провод. В этом случае стрелка будет постоянно показывать пустой бак.
- Также трубчатым датчикам свойственен налет, который может образоваться на направляющей стойке. Это естественным образом приведет к затруднению (и даже невозможности) движения поплавка. Налет обычно образуется в результате использования некачественного топлива (с большим количеством парафина, газолина вместо бензина). В этом случае стрелка прибора замрет в одном положении, причем не обязательно в одном из крайних.
- У бесконтактных датчиков может быть поврежден магнитный датчик и/или его проводка. На некоторых из них устанавливается специальная контрольная и управляющая плата. Проблема может быть и с ней. В этом случае обычно датчик полностью выходит из строя, то есть, не показывает уровень топлива вообще.
Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.
Возможные неполадки и способы устранения
1 Тема от Andrey08 2009-12-16 13:01:12 Если предохранители целы, а габариты не горят, то в монтажном блоке нужно проверить ещё и реле исправности ламп К4, которое имеет обозначение на его верхней части в виде круга перечёркнутого знаком умножения. Иногда, вместо этого реле, стоят просто перемычки, которые были поставлены предыдущим хозяином этого автомобиля. Не будут габариты гореть и при выходе из строя переключателя.
Технические характеристики
Отзывы владельцев
Поломка датчиков
Симптомы неисправности
Сгорел предохранитель
Сгорела лампочка
Система зажигания
Расшифровываем коды
Причины ошибок
Чаще всего устройство заменяют аналогичным из другой модели автомобиля, например, ВАЗ 21099, 2110.
После замены некоторые водители замечают некорректное отображение данных. Чаще всего такое случается, если датчик снят с более ранней версии автомобиля и поставлен на позднюю, например, с 2109 на 2110 модель. Кроме того, неверные данные могут быть и после установки европанели.
Причина может быть в контактах, но точного решения нет, поэтому если хотите менять датчик, то ищите аналогичную модель.
Еще одна причина — замусоренный поплавок. Когда эта часть устройства длительное время находится в бензине без чистки, то может покрыться довольно неприятным налетом. Как следствие — утяжеление конструкции, что приводит к постоянно завышенным показателям, а также к быстрой поломке рычага и поплавка. Поплавок можно заменить, но только на точно такой же, а не похожий.
Народные хитрости
Стационарного прибора, который мог бы измерить количество топлива в баке с точностью до литра, нет ни в одной самой полной комплектации современных машин. Но в среде автолюбителей и специалистов, на форумах автомобильной тематики можно встретить множество советов по определению этих остатков: от раскачивания авто для оценки звука (чем меньше бензина, тем громче всплески) до его взвешивания и сравнения с весом в книжке по эксплуатации. Один из таких оригинальных алгоритмов измерения остатков топлива – его слив из бака в мерную емкость, а затем заливка обратно в бак.
Конечно, существуют и более разумные способы, которые подойдут в дорожных условиях.
Бензонасос ваз 21099 инжектор неисправности
Ремонт ВАЗ 21099 инжектор. Основные проблемы и их быстрая починка
- фильтра для очистки воздуха, поступающего в систему двигателя;
- датчика фиксации показаний по расходованию воздуха;
- комплекта соединительных шлангов;
- платы управления инжектором;
- фильтра бензина;
- бензобака;
- устройства регулировки давления в системе;
- каркас крепления форсунок;
- форсунки;
- верхняя крышка блока цилиндров.
- бензол;
- серу;
- воду;
- олефин;
- иногда просто грязь.
- Жидкость для промывки смешивается с бензином в объеме 1,5–2 литра;
- Разъединяется шланг, соединяющий коллектор впуска и тормозной усилитель, путем извлечения трубочного переходника;
- В переходник при помощи спринцовки вводится смесь бензина и промывки;
- Чтобы промывочная смесь вступила в реакцию и очистила поверхность форсунки достаточно сделать 20-минутную паузу. После этого заводится двигатель и держится на холостых оборотах. Обороты необходимо постоянно поддерживать педалью газа;
- После впрыска промывочного состава из шланга пойдет белый дым вместе с кусками черной грязи. Ее будет больше, чем реже проводилась промывка инжектора;
- Впрыскивать промывочную смесь лучше всего малыми порциями в несколько заходов. В этом случае качество промывки будет выше. После впрыска всего объема промывки, двигатель можно заглушить;
- Устанавливать новые свечи необходимо исключительно на остывший двигатель, для чего ему отводится определенное время.
AutoFlit.ru
Если двигатель не тянет (потеря мощности, провалы или дергается)
| Что делать если динамика автомобиля существенно уменьшилась, и так быстро обогнать автомобиль уже не получается? Причин такой проблемы двигателя может быть множество, и основные из них указаны в этой таблице.. |
| Возможная причина неисправности | Проверка (диагностика) неисправности | Методы решения неисправности |
| Управляющий импульс от ДПКВ приходит не вовремя из-за расслоения демпфера коленвала (зубчатое колесо сдвинулось относительно шкива) | Визуальный осмотр демпфера. | Заменить демпфер. |
| Зазор между электродами свечей не соответствует норме | Проверить зазоры круглым щупом. | Установить нужный зазор, подгибанием бокового электрода, либо заменить свечи (см. какие свечи выбрать). |
| Сильный нагар свечах зажигания | Визуальный осмотр. | Очистить свечи зажигания. Выявить и устранить причину образования нагара. При необходимости заменить свечи (см. какие свечи зажигания выбрать). |
| Нерабочие свечи зажигания. | Свечи проверяются на специальном стенде. | Замените свечи (см. какие свечи выбрать). |
| В топливном баке нет бензина | Указатель уровня топлива показывает пустой бак. Определить наличие бензина, сняв бензонасос. | Залить бензин в бак. |
| Засорен топливный фильтр, замерзла вода в системе питания двигателя, пережат топливопровод, либо неисправен бензонасос | Стартер прокручивает коленвал, но из выхлопной трубы не пахнет бензином. (Карбюратор) В поплавковой камере карбюратора нет бензина – при нажатии на педаль газа из распылителя ускорительного насоса нет струи топлива. (Инжектор) Наличие бензина (под давлением) в топливной рампе можно проверить, кратковременно нажав на золотник штуцера в торце рампы (см. про давление в топливной системе). | Отогреть автомобиль и продуть (шинным насосом) систему питания. Заменить бензонасос, шланги и трубки. |
| Бензонасос не создает необходимого давления в топливной системе | Проверить давление на выходе топливного насоса (см. про давление в топливной системе). Проверить фильтр бензонасоса. | Очистить фильтр бензонасоса. Заменить топливный фильтр (см.какой фильтр выбрать) и бензонасос, не обеспечивающий нужного давления. |
| Плохой контакт в цепи питания бензонасоса или неисправно его реле | Проверяется омметром. Проверить «массы». | Зачистить контакты, обжать клеммы, замените реле (см.монтажный блок), провода. |
| Неисправны форсунки или их цепи | Проверьте омметром обмотки форсунок и их цепи на отсутствие обрыва и короткого замыкания. ЭБУ диагностируется на СТО. | Заменить неисправный ЭБУ (см. взаимозаменяемость ЭБУ). Почистить ф |
Замена топливной магистрали ваз 2109
Пожалуй самая сложная операция(если нет ямы и подъёмника).Чтобы заменить магистрали пришлось снять: -кулису, -стабилизатор поперечной устойчивости, -штаны, резонатор, глушитель, -бак(в любом случае менять), -рулевую рейку, -старую магистраль подачи топлива(обратку оставил под адсорбер). Куплено: -магистрали=400р, -комплект резиновых патрубков=560р, -фильтр топливный=200р, -хомут топливного фильтра=80р(еле нашёл!), -крепление магистралей от Ваз 2110 под 5 трубок-8шт=136р(объехал весь город, спасибо что открылась у нас наконец «Ладья»), -резиночки -10шт=20р
Расположение трубок в креплениях ваз 2110 (под 5 трубок) и в родных восьмёрошных(под 4 трубки) разные!Поэтому пришлось много материться, перекладывать ещё и тормозные магистрали!
Переделка топливных магистралей отняла один день жизни и много нервов, очень много нервов! Зато теперь мы будем с адсорбером)))Экология на первом месте!
В один из прекрасных июльских дней машинка совершала круг почета по родному району. Все бы было хорошо если бы не резкий запах бензина. Учитывая тот факт, что машина давно нормально не ездила и совсем не давно вернулась с поварки днища, первым делом решил глянуть под капотом на патрубки и трубки.
Моей «радости» не было предела, когда я увидел как топливная трубка спокойно лежит примерно по середине привода левого колеса. Приподняв немного трубку и зафиксировав ее поехал к месту предстоящего ремонта, то есть на то место где обычно ночует машина.
Длительное время руки ни как не доходили до ремонта, а потом еще двухнедельный отпуск. Короче добрался до ремонта машины я только 16 августа. Первым делом решил залить все шпильки крепления трубок известным и очень любимым всеми составом — «WD 40» и отчистить крепления на днище от мастики (после сварки днище обработали полностью).
Две шпильки в моторном отсеке (под рулевой рейкой и над ней)
Крепление трубок около бензобака
Еще одна шпилька на днище (видно плохо, фотка на телефон да еще и лежа на асфальте)
Как я ни старался обойтись без жертв, но не получилось. Результатом моих трудов стали две поломанных шпильки — одна у бензобака (на фото), другая — вторая по счету от моторного щита. Ну собственно не страшно, обе находятся в тех местах, где по сути их может и не быть.
Продолжаем дальше. Открутив шланги от бензобака и приопустив сам бак вытянул из под него шланги.
Для облегчения дальнейшего гемора решил снять кулису переключения передачи тросы ручника (которые кстати тоже поменяю). Фото нет, так как иногда просто забываю, да и дождик временами подгоняет. Выдернув трубки увидел ту самую дырку от вращающегося привода колеса, а немного сжав трубку понял что за 15 лет к ним ни кто и не прикасался. Тут назрело решение поменять и тормозные трубки до кучи, чтобы уж второй раз не лазить туда.
Шланг обратки к баку снаружи нормальный, но жизнь его изрядно потрепала (весь в трещинах, в руках просто порвался).
Дыра на трубке от работы привода.
Целиком извлечь трубку не удалось.
Пока из новых запчастей только топливная магистральная трубка, тормозная трубка к колдуну и топливный шланг.
Теперь жду заказанных в магазине запчастей — трубку топливную обратную, тормозную магистральную, тормозные от колдуна к задним тормозным шлангам, тросы ручника, шланг обратки, кучку хомутов, рычаг ручника ну и ничтяки — короткоходная кулиса и калино-кардан с пыльниками.
Как будет готов заказ и появится время буду делать дальше, обо всем отпишусь. Ну и в завершении этой истории, фото красоты в машине.
При возникновении таких неисправностей в работе карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 как неустойчивый холостой ход, провал при нажатии на педаль газа, падение мощности и приемистости, затрудненный запуск двигателя и пр
следует обратить внимание на систему подачи топлива в карбюратор, а именно на чистоту топливных магистралей и чистоту топливного бака автомобиля. Наличие в них засорений и загрязнений зачастую приводит к нарушению подачи топлива в карбюратор и далее в двигатель с последующим возникновением перечисленных выше неисправностей
Рассмотрим прочистку топливных магистралей на автомобилях ВАЗ 2108, 2109, 21099.
Заключение по теме
В конце концов, если датчик топлива исправен, стоит проверить электронную часть системы, провода и контакты. Когда проверка не покажет результата, остается только везти в Самару в сервисный центр на диагностику сложных повреждений.
Датчик топлива на ВАЗ 2108, 2109 и 21099 имеет всего несколько вариантов неисправностей, которые решаются довольно просто — заменой устройства. Проводить ремонт датчика не имеет смысла, разве что можно заменить поплавок. При самостоятельном осмотре вы можете не обнаружить повреждений, но они могут присутствовать.
Если же вам не удалось обнаружить причину неправильного функционирования системы измерения количества топлива, то придется посетить ближайшее СТО для проведения диагностических работ.
Заключение по теме
В конце концов, если датчик топлива исправен, стоит проверить электронную часть системы, провода и контакты. Когда проверка не покажет результата, остается только везти в Самару в сервисный центр на диагностику сложных повреждений.
Датчик топлива на ВАЗ 2108, 2109 и 21099 имеет всего несколько вариантов неисправностей, которые решаются довольно просто — заменой устройства. Проводить ремонт датчика не имеет смысла, разве что можно заменить поплавок. При самостоятельном осмотре вы можете не обнаружить повреждений, но они могут присутствовать.
Если же вам не удалось обнаружить причину неправильного функционирования системы измерения количества топлива, то придется посетить ближайшее СТО для проведения диагностических работ.
