Где находится датчик холостого хода и его замена на лада калина

Возможные неисправности

Плавают обороты на холостом ходу

Связано это может быть со многими факторами.

Рассмотрим, основные причины возникновения плавающих оборотов двигателя:

Неисправность в топливной системе.
Проблемы в зажигании.
Ошибки ЭБУ.
Некачественное топливо.

Все эти причины служат тому, что появляется такой эффект. Самой распространенной причиной является появление проблем с впрыском.

Методы лечения

Итак, рассмотрим последовательность действий для устранения причин возникновения плавающих оборотов двигателя.

Топливная система

Как показывает практика и опыт, плавающие обороты появляются в случае неравномерной подачи горючего в камеры сгорания, или постоянное изменения количества топливной смеси.

Чистка снятой форсунки

В первую очередь, это связано с форсунками, которые могут быть загрязненными. При этом, это может не чувствоваться при движении, а вот на холостых оборотах тахометр сразу это покажет. Поэтому, необходимо демонтировать и проверить форсунки на специальном стенде.

Чистая сеточка бензонасоса

Также, неисправность может быть вызвана поломкой бензинового насоса, который подает топливо не равномерно или засоренность топливного фильтра. При необходимости нужно заменить фильтрующий элемент и проверить топливный насос.

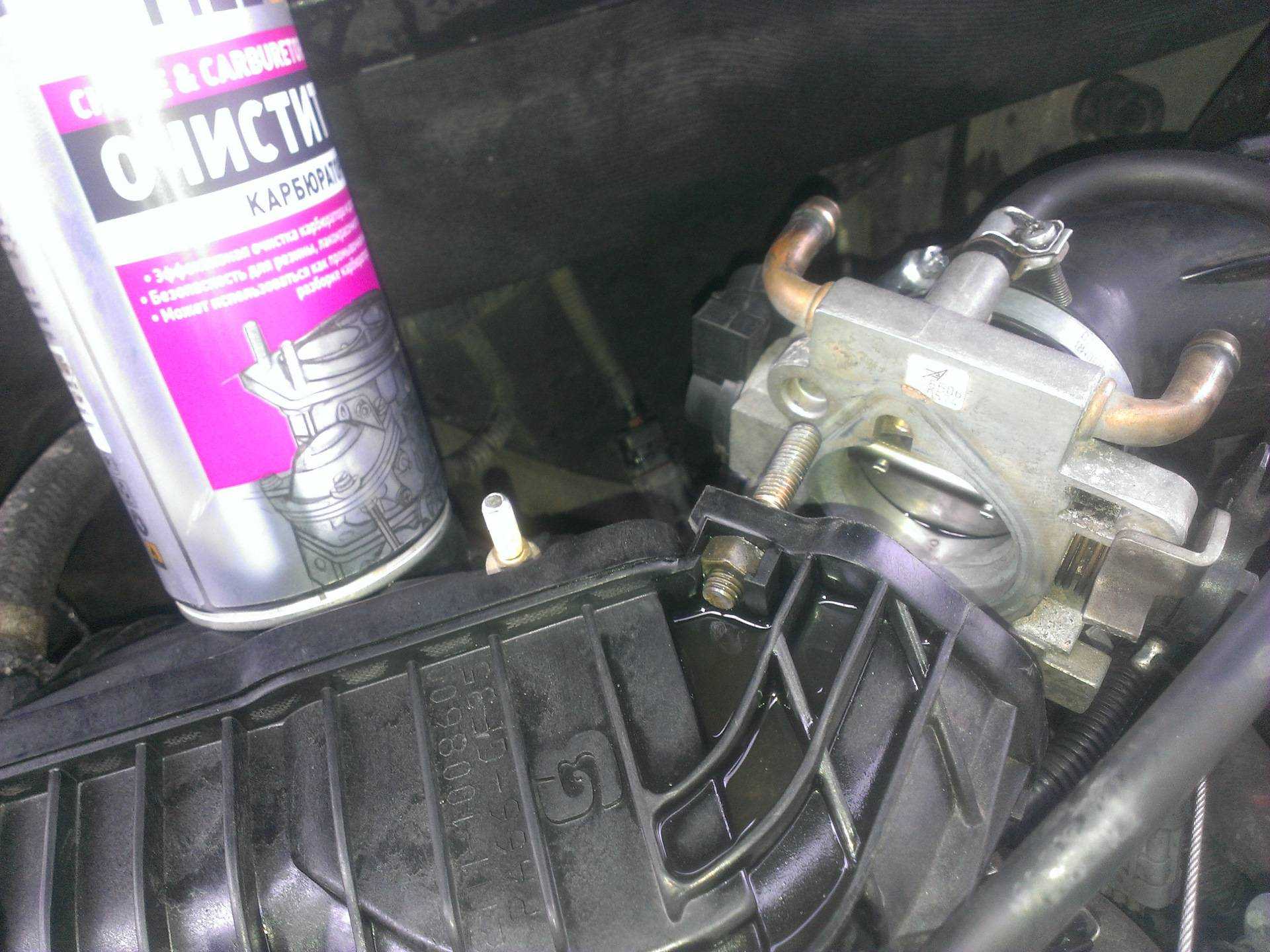

Чистим блок дроссельной заслонки

Изменение количества топливной смеси может быть связано с засоренностью дросселя или износом воздушного фильтра. Поэтому, фильтрующий элемент меняется, а дроссельная заслонка подлежит чистке.

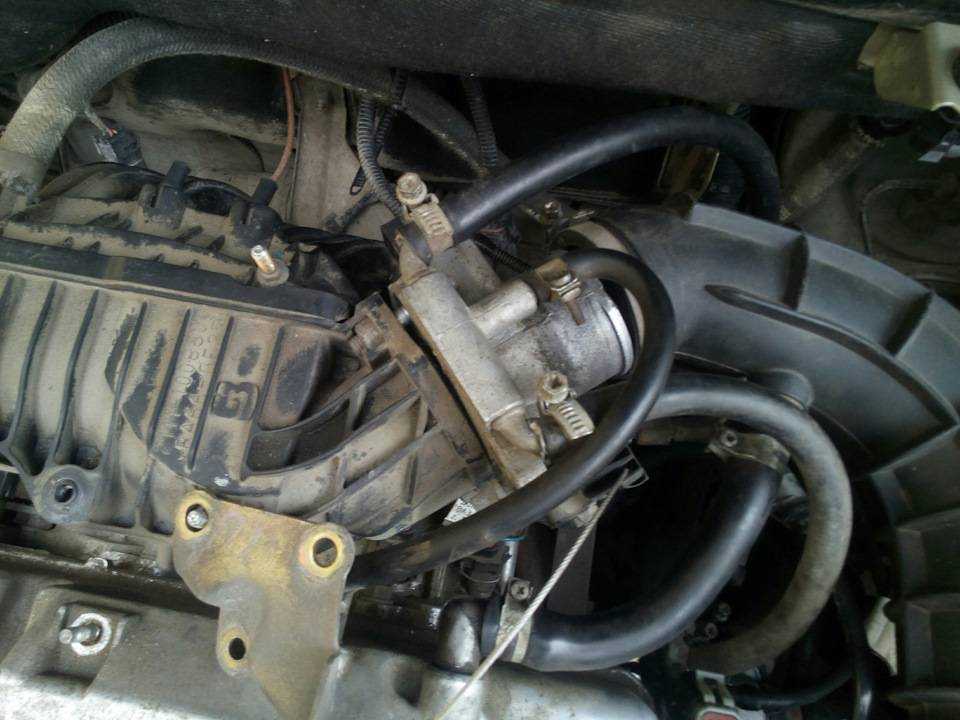

Снятый дроссель до и после чистки

Проблемы с зажиганием

Проблемы с холостым ходом могут возникать вследствие неверной работы системы зажигания. А именно, это может быть связано с замком или проводкой. Так, стоит проверить и при необходимости заменить поврежденные элементы. Лучше всего менять замок зажигания в сборе, а провода, которые идут от него прозвонить на работоспособность.

Ошибки ЭБУ

Нередко, неисправность автомобиля связана с ошибками электронного блока управления, а также с неисправностью контроллеров на плате. Конечно, еще одной причиной может послужить прошивка, которая вышла со строя. Многие автолюбители меняют операционную систему, но это не всегда помогает.

Снятый с автомобиля ЭБУ

Как показывает практика, неисправность ЭБУ может послужить проблемой для работоспособности многих систем. Поэтому, если не удалось устранить неисправность предыдущими способами, необходимо заменить блок управления. Конечно, может помочь установка операционной системы от Лады Калины Спорт K-Line, но не всегда проблема исчезает полностью.

Некачественное топливо

Во многих случаях, плохое качество заливаемого горючего в бак автомобиля может послужить поводом засорение системы топливопроводов и впрыска, что в свою очередь дает эффект неравномерной подачи горючего. Для устранения неисправности следует слить старое горючее, прочистить топливную систему и залить новый качественный бензин.

Стоит понимать, что от качества топлива зависит не только работа мотора, но и его долговечность

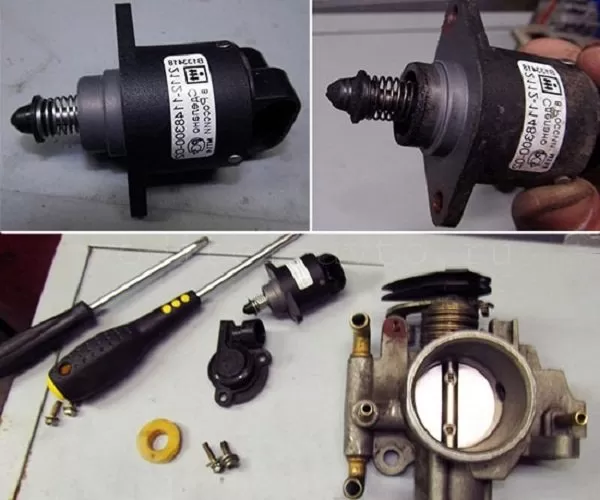

Регулятор холостого хода Лада Калина и его устройство

РХХ состоит из:

корпуса, в котором располагается шаговый двигатель с двумя независимыми друг от друга обмотками, опорами ротора (задней и передней);
запорной иглы клапана и пружины;
разъема для подключения питания.

3 главные функции регулятора

1. Помимо поддержания необходимых оборотов двигателя, устройство обеспечивает его надлежащую работу в условиях холодного старта (прогрев при минусовых температурах воздуха). В таком случае регулятор обеспечивает более высокие обороты ДВС до того момента пока последний не прогреется до рабочей температуры. 2. Вторая важная функция, о которой многие водители даже не задумываются — режим поддержания оборотов при отсутствии воздействия на педаль газа. Другими словами, обеспечение работы двигателя в режиме холостых оборотов – заслуга РХХ. 3. Третьим и очень важным предназначеньем изделия является обеспечение создания воздушно-топливной смеси необходимой концентрации, насыщенности. Данная особенность положительно влияет на конечный расход топлива и равномерную работу двигателя.

Схема подключения датчиков к ЭБУ

Посмотрим на разъём модуля ЭБУ, чтобы понять, как именно в нём нумеруются выводы:

ЭБУ M74: модуль с разными прошивками подходит для разных ДВС

Назначение клемм секции «1» приводится дальше:

A1: ДПКВ;

A3: датчик детонации;

B1: ДПКВ;

B3: датчик детонации;

B4: обмотка главного реле;

C2: датчик 21800-1413010 (клемма 2);

C3: ДМРВ либо датчик 21800-1413010 (клемма 4);

C4: нагрев ДК 1;

D1: «масса» ДК 2;

D3: датчик температуры тосола;

E1: «масса» резисторов дроссельной заслонки;

E4: клапан продувки адсорбера;

F1: «масса» датчика 21800-1413010 (клемма 1) либо ДМРВ;

F2: датчик скорости;

F4: форсунка;

G1: «масса» датчика температуры тосола;

G4: форсунка;

H1: «масса» блока;

H2: «масса» ДК 1;

H4: форсунка;

J1: клемма зажигания «15»;

J2: резистор дроссельной заслонки 2;

J3: ДК 2;

J4: форсунка;

K1: питание датчика 21800-1413010, ДМРВ и резисторов дроссельной заслонки;

K2: резистор дроссельной заслонки 1;

K3: ДК 1;

K4: нагрев ДК 2;

L1: катушка зажигания;

L4: мотор дроссельной заслонки;

M1: катушка зажигания;

M4: мотор дроссельной заслонки.

Распиновка секции «2»:

A1: обмотка реле муфты кондиционера;

A2: концевик педали газа 2;

A3: концевик педали газа 1;

A4: питание резистора педали газа 1;

B1: обмотка дополнительного реле стартёра;

B2: датчик давления хладагента;

B3: концевик педали сцепления;

B4: питание резистора педали газа 2;

C1: обмотка реле вентилятора 2;

C2: цифровой вход (инверсный) педали тормоза;

C3: цифровой вход педали тормоза;

C4: «масса» резистора педали газа 1;

D1: обмотка реле вентилятора 1;

D2: К-Line;

D3: тумблер включения кондиционера;

D4: «масса» резистора педали газа 2;

E1: обмотка главного реле;

E2: сигнал уровня топлива (выход);

E3: спидометр (выход);

E4: «масса» блока;

F1: лампа Check Engine;

F2: клемма зажигания «15»;

F3: датчик давления хладагента;

F4: тахометр;

G1: обмотка реле топливного насоса;

G2-G4: «масса» силовых выходов;

H1-H2: питание;

H4: диагностика вентилятора (вход).

Определяем неисправность самостоятельно

Регулятор призван поддерживать обороты холостого хода в заданном диапазоне и обеспечивать корректный и своевременный прогрев мотора.

Хотя сбои в функционировании двигателя в данном режиме происходят на Лада Калина редко, практика позволила установить определенный набор признаков, свидетельствующих о неисправности регулятора.

В их числе:

трудности с запуском агрегата;
во время нахождения коробки передач в нейтральном положении наблюдаются «плавающие» обороты мотора;
при переключении ступеней трансмиссии на ходу происходит несанкционированный останов двигателя;
с началом прогрева агрегата при низких наружных температурах обороты не способны преодолеть рубеж в 1500 в минуту, что «затягивает» время достижения рабочей температуры.

Наблюдательные владельцы Лада Калина свидетельствуют о снижении оборотов после включения компрессора климатической установки. Нередко это приводит к останову мотора, а на приборке загорается символ давления смазки в агрегате.

Самой распространенной поломкой является неустойчивость оборотов. При пробегах, превышающих 50-тысячный рубеж, и если появились такие симптомы, то предварительно рекомендуем выполнить очистку полости дроссельного узла. Только после этого можно осуществить замену регулятора. Это устройство не ремонтируется, поэтому указанное действие становится безальтернативной мерой.

Калина 2 или Приора

Замена переднего ступичного подшипника Калина

Замена троса ручника Калина видео

Замена датчика не характеризуется какими-либо сложностями и позволяет осуществить ее максимально оперативно, главное знать, где находится он.

Диагностика неисправностей

Датчик, определяющий угол поворота – это переменный резистор с 3-мя выводами. Терморезистор, а также пьезоэлемент снабжены двумя контактами. Датчик положения коленвала состоит из соленоида и магнита. А вот датчики скорости и фаз содержат в своей конструкции электронику.

Каждый из двух кислородных датчиков – это сложное электронное устройство. Но надёжность их схем можно считать высокой. Датчики Холла, используемые для контроля скорости и фаз, выходят из строя чаще, чем анализатор кислорода.

Кислородный датчик для двигателей 21116, 26, 27

Переменный резистор, применённый в любой конструкции, дублируется. Если показатели, полученные с двух «подковок», разнятся, то включается лампа Check.

Допустим, лампа Check Engine не горит. Если при этом чувствуется, что мощность снизилась и динамика ухудшилась, пробуйте заменить один из элементов:

Датчик детонации;

Датчик фаз;

Один из ДК.

Желаем успеха.

Замена датчика холостого хода

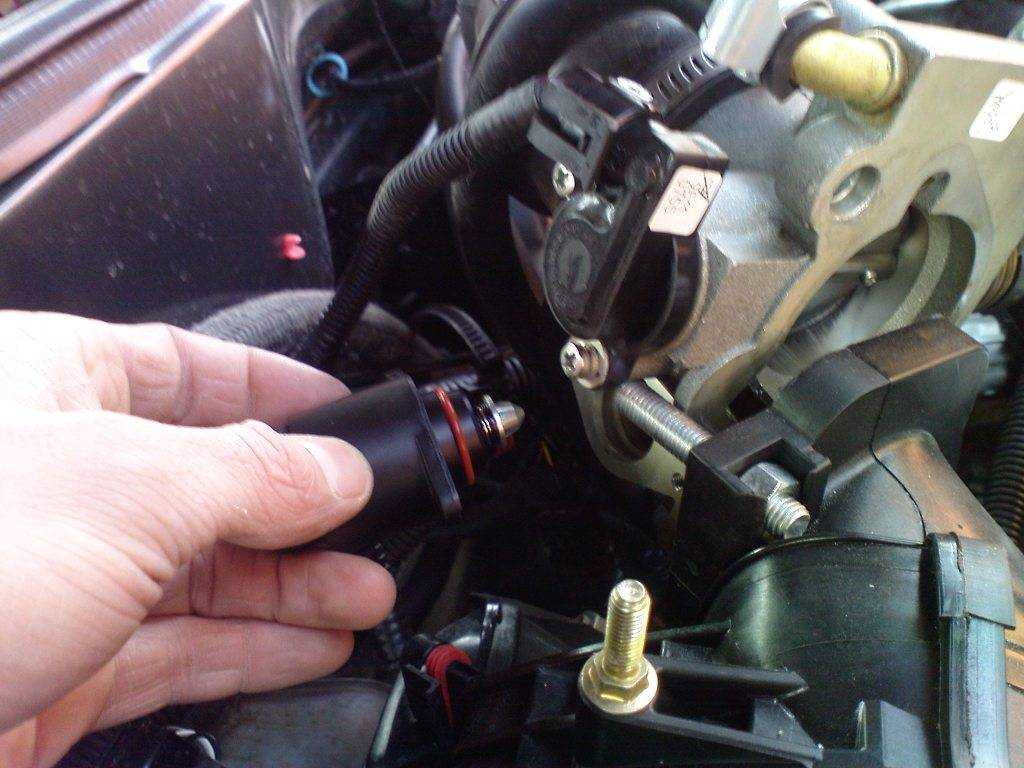

Замена датчика начинается, выполняем демонтаж устройства.

Снимаем экран мотора с LADA Kalina и отсоединяем кабельные разъемы от соответствующих колодок на дроссельном блоке и регуляторе холостых оборотов. Чтобы отсоединить патрубки обогрева потребуется частично слить антифриз. Выполняем указанные манипуляции. Для демонтажа самого устройства нам понадобится обычная отвертка, имеющая крестообразный профиль. Снимаем патрубок, ведущий от системы проветривания картера. Делаем это путем ослабления хомутов и их сдвига. Этот шланг временно откладываем. Такие манипуляции повторяем с патрубками подвода хладагента (если они ранее не сняты) и продувки контура абсорбера. Воспользовавшись ключом на «13» (головкой удобнее), выполняем съем дроссельного блока. Он прикреплен к впускному ресиверу гайками. Смотрим на прокладку. Если обнаружены повреждения, то обязательно меняем, иначе система впуска получит нежелательные подсосы воздуха. Монтаж регулятора в машине LADA Kalina также прост и выполняется с «прицелом» на обратную последовательность манипуляций при разборке

Здесь важно предварительно замерить иглу. Оптимальное положение будет подтверждать выход из корпуса регулятора на длину не менее 23 мм. Для замерного действия привлекаем штангенциркуль

Для замерного действия привлекаем штангенциркуль

Если необходимое значение не достигнуто, то потребуется «утопить» сам клапан в корпус регулятора. Здесь положительный контакт устройства соединяем с соответствующим выводом АКБ (понадобится временный кабель)

Для замерного действия привлекаем штангенциркуль. Если необходимое значение не достигнуто, то потребуется «утопить» сам клапан в корпус регулятора. Здесь положительный контакт устройства соединяем с соответствующим выводом АКБ (понадобится временный кабель).

Оголенный край элемента прикладываем к отрицательному контакту. Игла движется медленно, в связи с чем, потребуется достаточно много таких касаний.

Диагностика датчика холостого хода

Регулятор установлен на блоке дроссельной заслонки, сразу же под (ДПДЗ). Такое расположение одинаково на всех моделях ВАЗ, начиная от инжекторной классики и заканчивая Грантой и Вестой. Причины для проверки регулятора различны – плавающие холостые обороты, двигатель глохнет на нейтральной передаче или беспричинно резко набирает или сбрасывает обороты, при этом бортовой компьютер не показывает неисправности ДПДЗ. Многие спрашивают, где находится датчик холостого хода, ответ на этот вопрос на схеме ниже.

Проверяют РХХ только на выключенном двигателе. Проверка проводится в четыре этапа:

Проверка работы двигателя. Необходимо определить, распространяется ли проблема на другие режимы работы двигателя. Оптимальный способ такой проверки – быстрый разгон автомобиля на полигоне или свободном участке дороги без ограничения скорости. Если автомобиль не потерял в динамике, то проблема в РХХ. Если автомобиль стал разгоняться хуже, необходимо проводить комплексную проверку мотора.
Убедившись, что проблема в РХХ, необходимо проверить цепь питания. Для этого необходимо снять с датчика колодку с проводами. На моторах объемом 1,6 литра для этого придется открутить два болта и отодвинуть блок дроссельной заслонки от ресивера. Включив зажигание, измерьте напряжение сначала на контактах А и В, затем на С и D. Напряжение должно быть свыше 12 вольт. Если напряжения нет, или оно заметно меньше, необходимо проводить серьезную диагностику проводки, для чего желательно обратиться к опытному автоэлектрику.

Убедившись, что проблема в РХХ, необходимо снять его с двигателя, для чего придется выкрутить два болта. На некоторых моделях ВАЗ РХХ сажают на лак, поэтому придется снять блок дроссельной заслонки (заодно сможете проверить и почистить его) и извлечь из него регулятор. Сняв РХХ, измерьте сопротивление на контактах А и В, затем на С и D. Оно должно равняться 50 – 80 Ом. После этого измерьте сопротивление между А и С, затем В и D. Оно должно быть не меньше 15 мегаом. Если сопротивление не соответствует, желательно заменить регулятор, потому что проблема в катушках электромагнита, который управляет иглой. Также внимательно осмотрите контакты на датчике и колодке. Если есть хоть небольшое подозрение на грязь или окислы, обработайте их средством для очистки контактов (спрей), затем просушите сжатым воздухом.
Убедившись, что контакты и сопротивление датчика в порядке, приступайте к проверке работоспособности. Вставьте колодку в разъем датчика, включите зажигание и легонько прижмите палец к кончику иглы РХХ. Попросите помощника выключить зажигание. Если датчик исправен, то вы почувствуете укол, а игла выйдет из корпуса не менее чем на 5 мм. Несколько раз включите и выключите зажигание, чтобы убедиться, регулятор полностью вдвигает и выдвигает иглу.

Адреса фирм, предоставляющих услуги по установке / замене (Регион Москва, СПБ, Киев)

№	Название	Адрес
1.	«Дизель-Мастер»	Россия, г Санкт-Петербург, ш Московское, д 13А, метро Звёздная
2.	«Автор+»	Россия, г Санкт-Петербург, ул Минеральная, д 13О, метро Выборгская
3.	«Service Team»	Автосервис, ремонт АКПП, ремонт боковых порезов шин, ремонт автокондиционеров, м. Строгино, улица Маршала Прошлякова, 12к1с1
4.	«BerlinMotors»	Автосервисы, ремонт электронных систем управления автомобиля, ремонт электрооборудования, ремонт топливной аппаратуры дизельных двигателей, м. Площадь Гагарина, Вавилова, 13а, 1 этаж
5.	«Kулибины»	г. Киев, ул. Борова 2/38
6.	«Renault-Life»	г. Киев, ул. Новоконстантиновская, 1 Г

Неисправности регулятора холостого хода и его проверка

В автомобилях, оборудованных инжектором, за холостые обороты двигателя и холодный пуск отвечает отдельный исполнительный механизм (РХХ), управляемый контроллером.

Хотя его конструкция проста и надежна, в течение эксплуатации авто элемент может работать некорректно либо, как всякая другая деталь, отказывает по причине естественного износа.

Как выявить симптомы неисправности и проверить регулятор холостого хода в гаражных условиях, подробно рассказывается в данной публикации.

Как работает регулятор?

В обиходе РХХ зачастую называют датчиком, хотя в действительности он таковым не является. Элемент представляет собой шаговый двигатель, заключенный внутри неразборного корпуса. Наружу выступает только подпружиненный шток с конусовидным наконечником. По команде ЭБУ двигатель выдвигает либо втягивает шток на определенное расстояние.

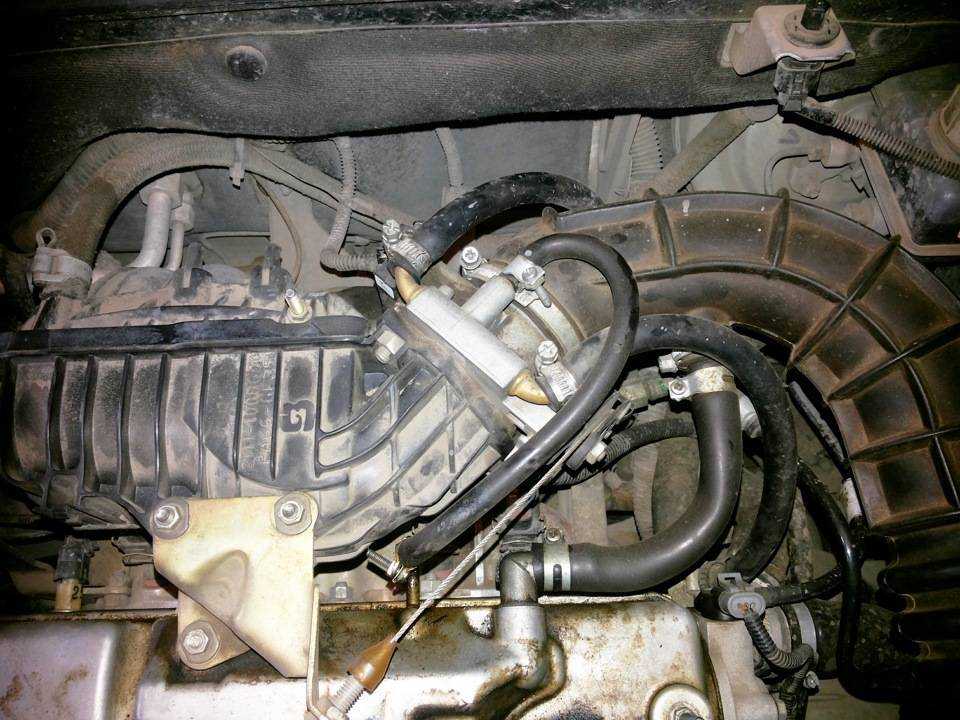

Датчик холостого хода находится в блоке дроссельной заслонки, рабочий конус выдвинут в обводной канал малого сечения.

Поскольку запуск мотора и работа на холостых оборотах производится без нажатия педали акселератора, упомянутый канал обеспечивает подачу воздуха в цилиндры при закрытом дросселе.

Задача РХХ – регулировать величину воздушного потока, перекрывая конусом часть проходного сечения.

После включения водителем зажигания контроллер приводит в действие двигатель регулятора, заставляя открыть воздушный канал холостого хода. Величину открытия ЭБУ вычисляет по датчику температуры – если двигатель холодный, шток отодвинется сильнее.
В момент запуска форсунки подают обогащенную смесь в цилиндры. Затем количество топлива уменьшается, чтобы мотор не «задохнулся» и не заглох. Число оборотов отслеживается блоком управления с помощью датчика положения коленчатого вала.
Объем поступающего через РХХ воздуха учитывается датчиком ДМРВ, стоящим на входном патрубке, при этом поддерживаются повышенные обороты коленвала (1200–1500 об/мин).
По температурному датчику блок управления «видит», что двигатель прогревается и постепенно уменьшает холостые обороты, отдавая команду РХХ прикрыть сечение обводного канала. Когда температура достигает приемлемой величины (60 °С и более), регулятор поддерживает обороты на уровне 850 об/мин.

Примечание. Если производится запуск прогретого мотора, контроллер сразу устанавливает шток РХХ в рабочее положение, соответствующее нормальным холостым оборотам.

Симптомы и причины неисправности РХХ

Признаки неисправности датчика холостого хода проявляются следующим образом:

при холодном пуске число оборотов коленчатого вала не увеличивается, отчего двигатель работает нестабильно и стремится заглохнуть;
отмечается падение количества оборотов ХХ после существенного увеличения нагрузки на генератор – включения фар, электрических отопителей и так далее;
мотор периодически глохнет в момент выключения какой-либо передачи механической КПП (симптом проявляется в процессе движения);
обороты «плавают» — самопроизвольно повышаются и снижаются.

Важный момент! Существует ошибочное мнение, что поломка регулятора обязательно сопровождается включением индикатора Check Engine на приборной панели. Поскольку элемент является исполнительным механизмом, опция светового предупреждения предусмотрена далеко не во всех автомобилях.

Если на машине отмечаются признаки неисправности РХХ в виде плавающих оборотов мотора на холостом ходу, может понадобиться расширенная диагностика.

Самопроизвольное изменение частоты вращения коленчатого вала происходит по многим причинам – выход из строя какого-либо датчика, подсос воздуха, неисправности газораспределения и так далее.

Поиск неполадок лучше начать именно с проверки регулятора.

Отказ РХХ происходит по трем основным причинам:

Обрыв или плохой контакт в цепи питания. Проще говоря, проблемы с проводкой.
Поломка шагового двигателя из-за естественного износа. В данном случае поможет только замена датчика холостого хода.
Загрязнение штока и конуса масляным налетом.

Существует и четвертая причина – неполадки электронного блока управления. Проблема встречается довольно редко и сопровождается дополнительными признаками – повышение расхода бензина, нестабильная работа на всех режимах, затрудненный пуск и тому подобное.

Масляный нагар попадает на шток благодаря вторичным газам, направляемым системой вентиляции картера на повторное дожигание. Чем изношеннее двигатель, тем больше отложений нарастает на рабочем конусе. В результате перемещение штока затрудняется, в запущенных случаях механизм попросту заклинивает.

Плавают обороты на холостом ходу Лада Калина: фото, причины, видео

Многие автолюбители сталкивались с понятием плавающих оборотов на холостом ходу двигателя. Для Лады Калины, как показывает практика – это частая неисправность, которую можно устранить своими руками, но иногда потребуется задействовать автосервис.

Возможные неисправности

Плавают обороты на холостом ходу

Пообщавшись с владельцами автомобиля, а также с мастерами в автосервисе можно сделать вывод, что плавающие обороты двигателя на автомобиле довольно распространенный эффект. В результате этого автомобиль может начать дёргаться при трогании. Большинство автолюбителей заверяют, что эта неисправность появляется еще при гарантийном обслуживании.

Связано это может быть со многими факторами.

Рассмотрим, основные причины возникновения плавающих оборотов двигателя:

Неисправность в топливной системе.Неисправность элементов топливной системы
Проблемы в зажигании.Проблемы с замком зажигания или проводкой
Ошибки ЭБУ.
Некачественное топливо.Некачественный бензин влияет напрямую на работу силового агрегата

Методы лечения

Прежде чем перейти к исправлению проблемы, стоит отметить, что плавающее обороты – это только начало, поскольку несвоевременное устранение неисправности может привести к тому, что появится эффект «пуск-заглох».

Топливная система

Чистая сеточка бензонасоса

Чистим блок дроссельной заслонки

Снятый дроссель до и после чистки

Проблемы с зажиганием

Ошибки ЭБУ

Некачественное топливо

https://www.youtube.com/watch?v=nfg_O5KOhsk

Стоит понимать, что от качества топлива зависит не только работа мотора, но и его долговечность

Выводы

Плавающие обороты на холостом ходу двигателя Лады Калины, могут послужить появлению других, более серьезных проблем. Так, при возникновении такого эффекта необходимо найти причину и устранить ее. Если не получается сделать это своими руками, нужно обратиться на автосервис, где быстро найдут и устранят проблему. Неоднократно, из-за постоянного эффекта плавающих оборотов, автовладельцам приходилось меня электронный блок управления.

Пошаговый порядок проведения замены

Процедура замены осуществляется практически так же, как очистка устройства, но есть определенные нюансы:

Отключается АКБ, чтобы предотвратить замыкание в проводке.

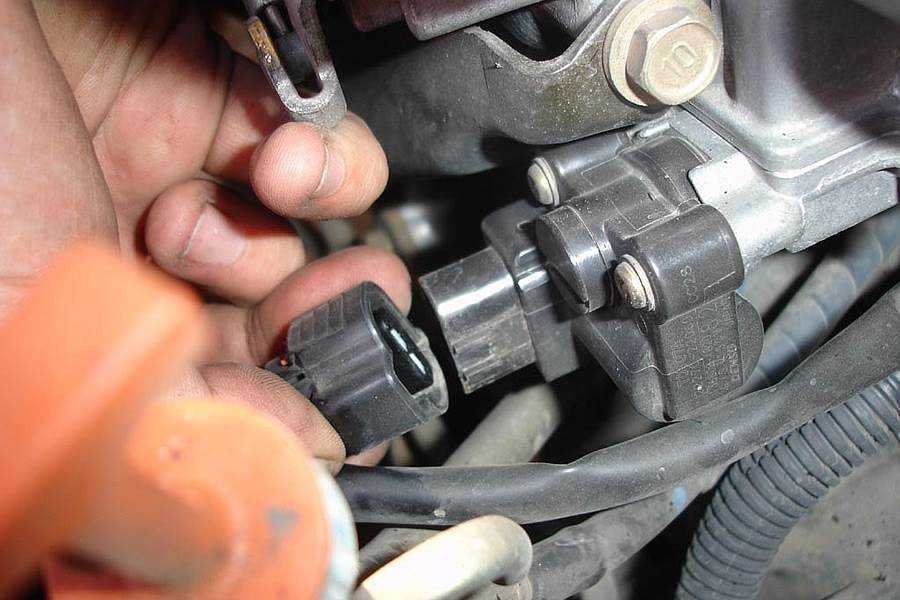

От регуляторного устройства отсоединяется штекер с электроцепью. Если автомобиль оборудован инжекторным силовым агрегатом, то для отсоединения разъема надо нажать на пластмассовое крепление.
Откручиваются болты. Как при очистке, сначала выкручивается левое крепление, а затем правое. Производится демонтаж вышедшего из строя регуляторного устройства.
Также очищается поверхность, на которую монтируется уплотнительный элемент. Последний проверяется на предмет наличия дефектов — потертостей, трещин и т. д. При их наличии уплотнительная резинка меняется на новую. Перед монтажом уплотнитель обрабатывается моторной жидкостью, после чего монтируется на посадочное место дросселя.
Устанавливается контроллер, подключается разъем с проводами для его питания. К аккумулятору подсоединяется провод.
После монтажа производится процедура калибровки. Микропроцессорный модуль должен выполнить ее самостоятельно, для этого используется электронное реле. Чтобы откалибровать новый датчик, зажигание активируется на несколько минут, после чего отключается. Если выполненные действия помогли и обороты больше не плавают, а остаются на одном уровне, то процедуру замены можно считать завершенной.

Что нужно знать при замене РХХ?

Чтобы поменять и произвести установку контроллера, позволяющего регулировать холостые обороты, надо обратить внимание на положение штока. Нельзя допустить, чтобы он был сильно выдвинут. Это может произойти, если перед выполнением монтажа устройство будет подключено к колодке и активировано зажигание

Руками вдвигать шток не допускается

Это может произойти, если перед выполнением монтажа устройство будет подключено к колодке и активировано зажигание. Руками вдвигать шток не допускается.

Если клапан с выдвинутой иглой поставить и затянуть фиксирующие винты, это может привести к повреждению устройства в результате срезания червячной передачи. Отремонтировать такой датчик не получится. В зависимости от модели транспортного средства после установки нового регулятора может потребоваться его калибровка. В некоторых авто эта процедура осуществляется с использованием специального оборудования или стенда.

На автомобилях ВАЗ калибровка выполняется так:

К отрицательному выходу аккумулятора подключается клемма.
Ключ в замке прокручивается, чтобы включить зажигание на десять секунд. Запускать силовой агрегат не нужно.
Производится отключение зажигания.

Учимся отличать подделку от оригинала

Сегодня многие жалуются на обильное количество контрафактной продукции на рынке автозапчастей.

Если говорить конкретно про регулятор ХХ для ВАЗ 2110, то есть несколько ключевых признаков, по которым подделку можно отличить от оригинала. Ориентируйтесь на эти данные, чтобы не установить случайно на свой автомобиль устройство сомнительного качества и происхождения.

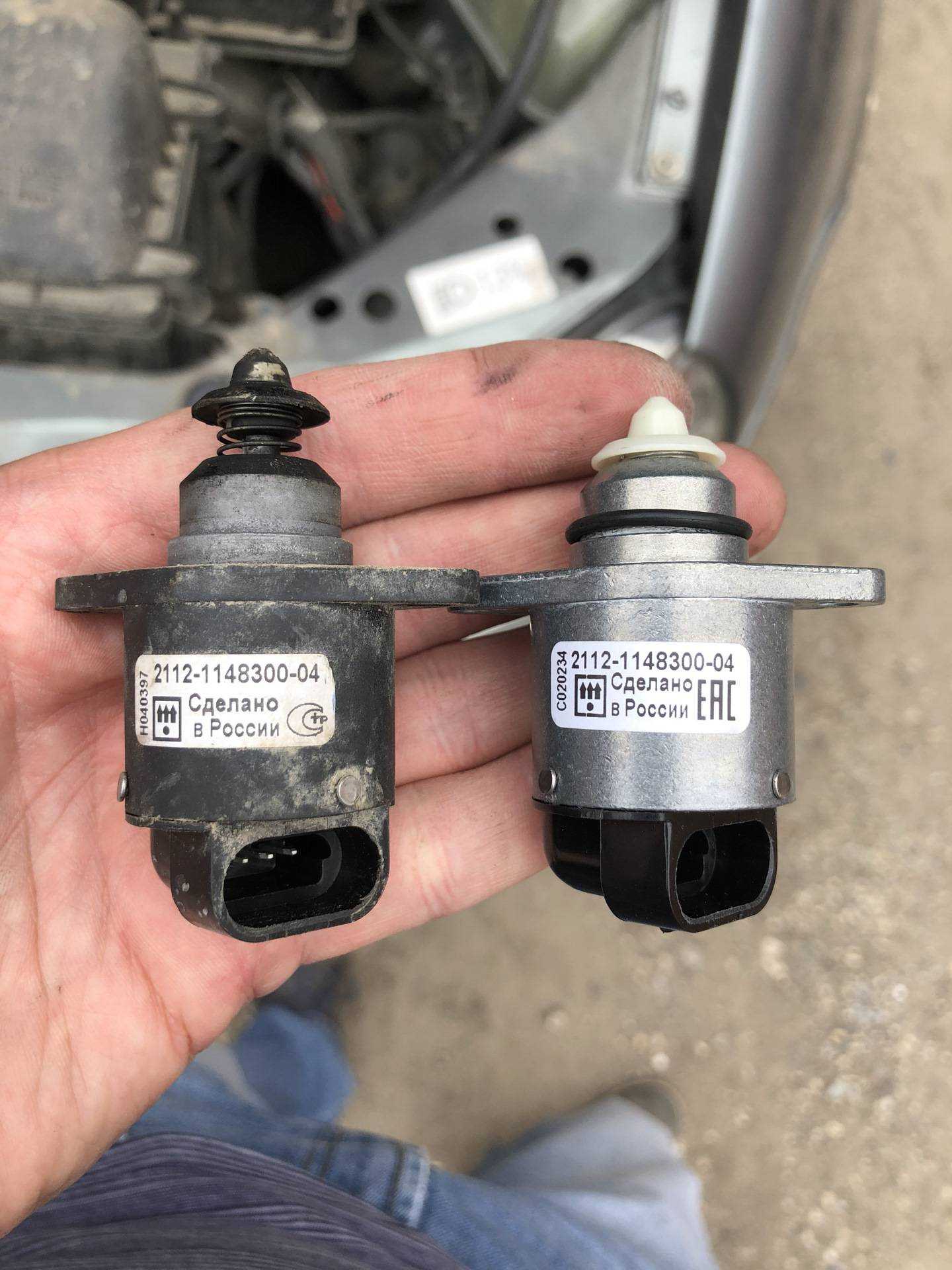

Подделка и оригинал

На подделках черный корпус, выполненный из металла, короче на 1 миллиметр по сравнению с настоящей деталью.
На трех белых заклепках на корпусе в случае с подделкой отсутствуют шляпки. В оригинале они должны присутствовать. А диаметр шляпок составляет 3 миллиметра.
На подделках пружина выполнена в белом цвете и обладает более частой навивкой

В оригинале навивка реже, а сама пружина черная.
Обратите внимание на резиновое кольцо регулятора. На подделках оно черное и тонкое, а в случае с настоящей деталью заметен красноватый оттенок. Плюс толщина больше.
Присмотритесь к наконечнику

В подделках он более темный по сравнению с оригинальной запчастью.
На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.
На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.

Плюс толщина больше.
Присмотритесь к наконечнику. В подделках он более темный по сравнению с оригинальной запчастью.
На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.
На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.

Как видите, распознать подделку не сложно. Нужно только быть более внимательным к деталям.

Разница в коробках

Снятие и установка

Замена датчика педали тормоза на Калине осуществляется с использованием разводного ключа на «19». Сам датчик находится над педалью тормоза под рулевой колонкой. Условно, этапы снятия можно разделить на 5 шагов:

Перед началом работы с электрикой рекомендуется отсоединить минусовой провод (клемму) от аккумулятора.
После чего необходимо переместиться в салон автомобиля с водительской стороны. Для удобства работы желательно отодвинуть водительское сиденье в противоположную сторону от торпеды.
Найдите место расположения датчика. Разыщите контактную фишку с проводами. Нажмите и удерживайте 2 пластиковых, крепежных фиксатора расположенных по обеим сторонам фишки. Вытяните колодку из разъема датчика.
Возьмите в руки ключ и ослабьте крепежную гайку. После чего датчик можно свободно выкрутить.
Процесс установки аналогичен процедуре снятия за исключением того, что потребуется произвести регулировку (настройку), процесс которой подробно изложен в предыдущем разделе.
