Тормозная система лада калина: особенности, проблемы и их решения

ПРОКАЧКА ГИДРОПРИВОДА ТОРМОЗОВ ЛАДА КАЛИНА ВАЗ 11173

Прокачиваем тормоза для удаления воздуха из гидропривода после его разгерметизации при замене главного цилиндра, цилиндров тормозных механизмов, шлангов, трубок, а также в случае замены рабочей жидкости или когда педаль тормоза становится «мягкой».

Воздух из системы удаляем при неработающем двигателе сначала из одного контура, а затем из другого в следующей последовательности:

— тормозной механизм правого заднего колеса;

— тормозной механизм левого переднего колеса;

-тормозной механизм левого заднего колеса,

— тормозной механизм правого переднего колеса.

При попадании воздуха в один из контуров достаточно прокачать только этот контур, а не весь гидропривод. Прокачку тормозов проводим с помощником. Работу удобнее выполнять на смотровой канаве или эстакаде. Если задние колеса вывешены…

…вставляем отвертку между рычагом и пластинчатой пружиной регулятора давления в гидроприводе тормозных механизмов задних колес, фиксируя поршень регулятора в утопленном положении.

Проверяем уровень рабочей жидкости в бачке гидропривода тормозов и при необходимости доливаем жидкость (см. «Проверка уровня жидкости в бачке гидропривода тормозов, замена жидкости»).

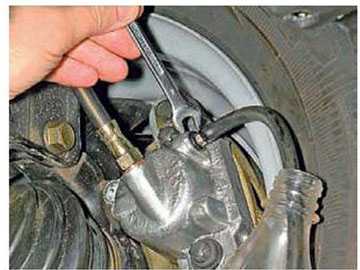

Очищаем от грязи штуцер прокачки тормозного механизма правого заднего колеса…

Ключом «на 8» отворачиваем штуцер прокачки на 1/2-3/4 оборота.

При этом из шланга будет вытекать жидкость с пузырьками воздуха, а педаль тормоза — уходить вперед.

Как только жидкость перестанет вытекать из шланга (при этом педаль следует нажать до упора), заворачиваем штуцер, и только после этого помощник может отпустить педаль.

Повторяем прокачку до тех пор, пока в выходящей из шланга жидкости не перестанут появляться пузырьки воздуха. Снимаем шланг, насухо вытираем штуцер прокачки и надеваем на него защитный колпачок.

Прокачиваем, как описано выше…

…тормозной механизм левого переднего колеса.

Аналогично прокачиваем тормозные механизмы другого контура.

При прокачке нужно следить за уровнем жидкости в бачке и при необходимости доливать жидкость.

Если при нажатии педали тормоза ощущается ее «мягкость» и увеличенный ход, значит, в системе остался воздух. В этом случае повторяем прокачку до тех пор, пока педаль не станет «жесткой», т. е. при нажатии проходить не более половины расстояния до пола. Если воздух не удается удалить, проверяем герметичность соединений, трубопроводов, шлангов, главного и рабочих цилиндров. Подтекающие соединения подтягиваем, неисправные главный и рабочие цилиндры заменяем (см. «Тормозная система», с. 163).

Видео по теме «Лада Калина. ПРОКАЧКА ГИДРОПРИВОДА ТОРМОЗОВ»

Мастер класс по прокачке тормозной системы, 2016 г

Самостоятельно без помощника замена тормозной жидкости и прокачка тормозов ВАЗ 2114

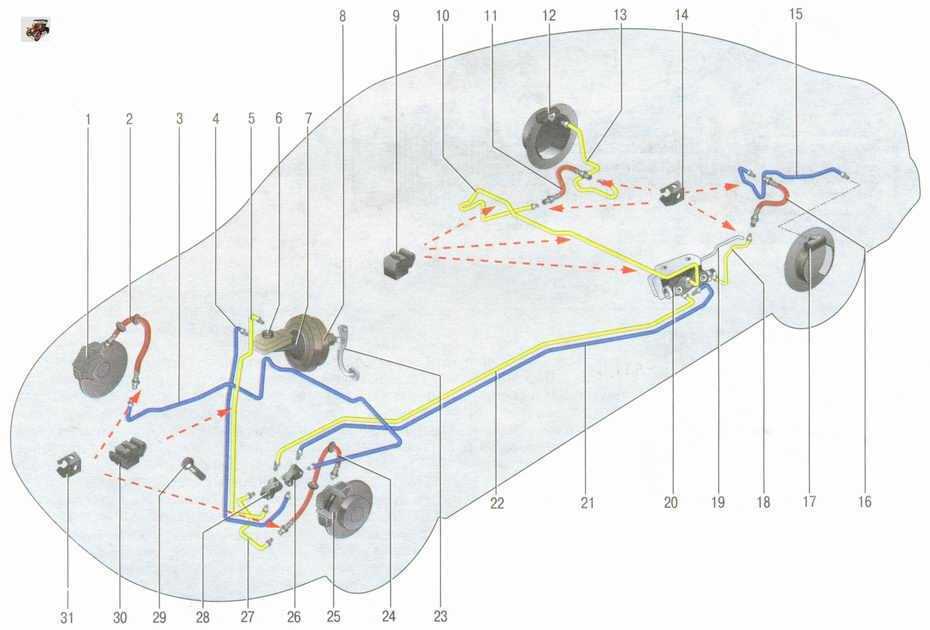

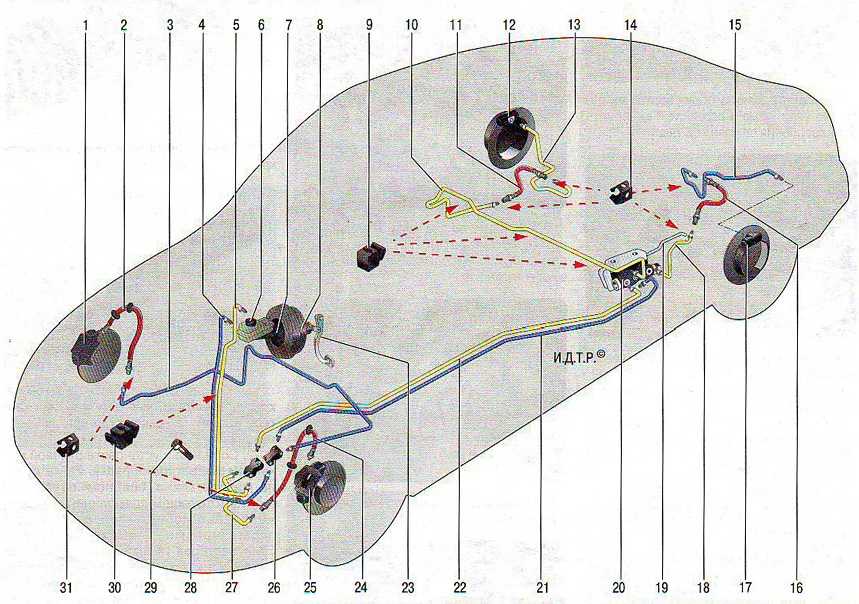

Тормозная система автомобиля

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Какая тормозная жидкость лучше

Тормозная жидкость оказывает достаточное влияние не только на состояние тормозной системы, но и на ее эффективность. Самым важным критерием при выборе подходящей ТЖ будет соответствие необходимым свойствам и требованиям. Но как правило на упаковках разных производителей все очень красиво написано, а вот соответствует ли жидкость заявленным четырем основным требованиям, таким как: большой температуре кипения, минимальной коррозионной активности, смазывающим свойствам и стабильной вязкости. Это можно узнать лишь опытным путем и по отзывам пользователей.

По рейтингу проведенным сотрудниками сайта expertcen лучшими тормозными жидкостями иностранного производства являются такие, как: Castrol React DOT4 (цена 450 руб.), Motul DOT 5.1 – будет стоить не менее 600 руб., Liqui Moly Bremsenflussigkeit DOT4 – 300 руб. В списке достойных тормозных жидкостей отечественного производителя можно выделить: Ros DOT-4 – 180 руб., Sintec Super DOT-4 – 100 рублей.

А вот чтобы не подвергать опасности себя и других участников дорожного движения также стоит обратить внимание на те марки, качество которых не на самом высшем уровне. Среди таких сомнительных ТЖ есть: Luxe ДОТ-4 (“Делфин Индастри”), “Sintec ДОТ-4” (ТОВ “ТСХ-Химреактив”) и “Аляска ДОТ-4” (ООО “Тектро”), именно они не соответствуют требованиям класса DOT-4 согласно температуры кипения. К тому же еще у жидкости “Аляска ДОТ-4” есть отклонение по вязкости при -40°С

В свою очередь такие жидкости, как: “Ойлрайт ДОТ-4” (ООО “Тектрон”) и Lux ДОТ-4 (ЗАО “Делфин Индастри”) имеют достаточно низкую температуру кипения в жидкости, которая содержит влагу, такие параметры не соответствуют даже классу DOT 3. Также наблюдаются отклонения к требованиям DOT 4 по вязкости при -40°С, в жидкостях: ПП “Люмо” (Украина) и Belhim DOT 4 (“БелХимГрупп”, Беларусь), что на 15-25% выше нормы

К тому же еще у жидкости “Аляска ДОТ-4” есть отклонение по вязкости при -40°С. В свою очередь такие жидкости, как: “Ойлрайт ДОТ-4” (ООО “Тектрон”) и Lux ДОТ-4 (ЗАО “Делфин Индастри”) имеют достаточно низкую температуру кипения в жидкости, которая содержит влагу, такие параметры не соответствуют даже классу DOT 3. Также наблюдаются отклонения к требованиям DOT 4 по вязкости при -40°С, в жидкостях: ПП “Люмо” (Украина) и Belhim DOT 4 (“БелХимГрупп”, Беларусь), что на 15-25% выше нормы.

При выборе тормозной жидкости можно долго проводить аналогии, ознакамливаться с отзывами, рассматривать список характеристик, но при всем этом нужно помнить, что даже у той тормозной жидкости, которая имеет самые лучшие показатели среди других, есть свой срок использования и проводить ее замену необходимо строго по заявленному регламенту от производителя, потому что ваша безопасность зависит от состояния вашего автомобиля.

Подводя итог, скажем, что использовать нужно только ту тормозную жидкость, которую рекомендует автопроизводитель

Покупая тормозуху для своей машины, будьте бдительны, обязательно обращайте внимание на спецификацию, которая необходима для авто. Если же говорить о необходимом количестве для замены тормозной жидкости, то, как правило, в машинах отечественного производства требуется от 0,5 до 1 л, тогда как объем ТЖ в тормозной системе иномарок составляет от 1-1,5 л. Поэтому при замене и прокачке тормозов учтите этот факт и всегда следите за её уровнем в расширительном бачке

Поэтому при замене и прокачке тормозов учтите этот факт и всегда следите за её уровнем в расширительном бачке.

Как заменить и какую выбрать тормозную жидкость для Лада Приора

Согласно карте технического осмотра, замена тормозной жидкости на Лада Приора должна производится каждые 45 тыс км пробега или раз в 2 года. Со временем, в процесс эксплуатации жидкость теряет свои свойства, что сказывается на эффективности торможения. Отработавшая свой ресурс тормозная жидкость имеет темный оттенок, в то время как новая светлого оттенка.

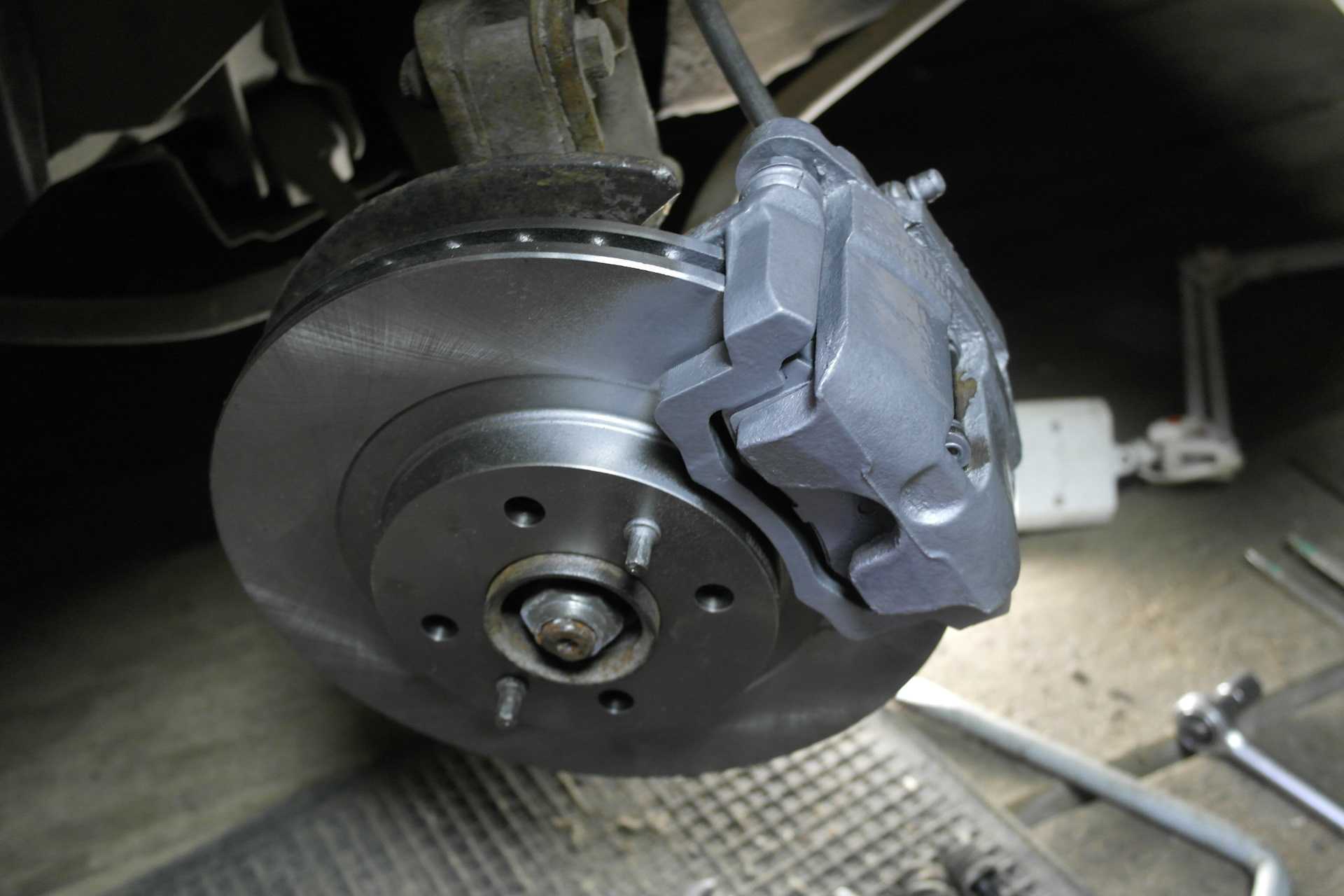

Замена ремкомплекта суппорта

Наиболее сложной и ответственной операцией при ремонте суппортов является замена ремкомплекта суппорта. В ходе этой операции меняются все уплотнения и резинотехнические изделия суппорта.

Для начала, вы должны приобрести ремкомлект для суппорта вашего автомобиля. Для этого в автомагазине вы должны будете сообщить продавцу марку и модель вашего автомобиля, год его выпуска и прочие данные, которые спросит продавец.

Для проведения ремонта при помощи ремкомплекта, для начала необходимо демонтировать суппорт. После этого перенести его на верстак и полностью разобрать

Очень важное замечание – место, в котором разбирается суппорт, должно быть максимально чистым. Попадание даже самой маленькой песчинки внутрь суппорта грозит скорым выходом его из строя. При разборке суппорта, рекомендуется записывать или фотографировать места и способы установки тех или иных деталей

При разборке суппорта, рекомендуется записывать или фотографировать места и способы установки тех или иных деталей.

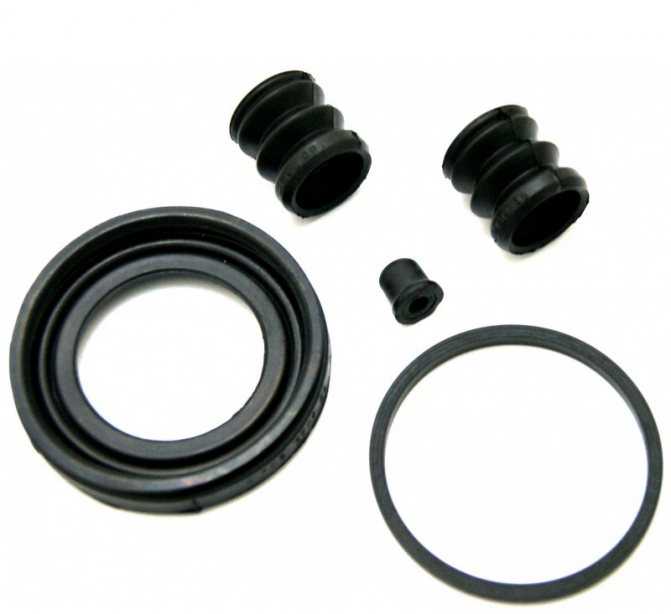

В большинстве своем вам необходимо будет заменить следующие резиновые изделия:

Уплотнение тормозного цилиндра;
Пыльник тормозного поршня;
Пыльники направляющих;
Уплотнения направляющих;
Уплотнительное кольцо штуцера прокачки.

Если на рабочей поверхности тормозного поршня присутствует глубокая коррозия (с образованием каверн), то поршень также необходимо заменить.

Сборку суппорта производить в порядке обратном разборке. После этого суппорт необходимо установить на автомобиль, смазать направляющие и прокачать тормоза. Как вы уже знаете, для этого вам потребуется помощник или специальное устройство.

https://youtube.com/watch?v=dtqRKZXIORQ

Можно ли смешивать DOT-3, DOT-4, DOT-5 или DOT-5.1

Отличия классов тормозной жидкости:

DOT 3 (гликолевая основа)– для относительно тихоходных автомобилей с барабанными тормозами или дисковыми передними тормозами;
DOT 4 (гликолевая основа)– на современных быстроходных автомобилях с преимущественно дисковыми тормозами на всех колесах;
DOT 5.1 (гликолевая основа) — на дорожных спортивных автомобилях, где тепловые нагрузки на тормоза значительно выше.
DOT 5 (силиконовая) на обычных транспортных средствах практически не применяются.

Тормозные жидкости DOT 3, 4, 5.1 (цвет от светло-желтого до светло-коричневого) взаимозаменяемы, но смешивать их не рекомендуется (лучше выполнить полную замену), свойства могут ухудшаться. DOT-5 (темно-красный) смешивать нельзя, он смешивается только сам с собой. Другими словами, тормозные жидкости можно смешивать только по цветам.

А какую тормозную жидкость можете порекомендовать вы? Стоит ли менять привычный для Лады класс DOT-4 на другие, например, DOT-5.1? Напомним, любую информацию о своем автомобиле вы легко найдете по содержанию (Нива, Приора, Калина, Гранта, Ларгус, Веста, XRAY).

Тормозная жидкость Росдот-4 разрабатывалась специально для автомобилей с дисковыми тормозами с учетом рекомендаций специалистов АвтоВАЗа. Росдот-4 на сегодняшний день является одной из лучших в своем классе среди мировых аналогов. Рекомендуется производить замену тормозной жидкости через 1,5-2 года. Это обусловлено высоким уровнем ее гигроскопичности. При использовании Росдот-4 не рекомендуется доливать другую тормозную жидкость, так как это приведет к ухудшению свойств Росдот-4, и, как следствие снижению эффективности тормозной системы.

Технические характеристики тормозной жидкости

Параметр	Значение
ГОСТ, ТУ	ТУ 2451-004-36732629-99
Внешний вид	прозрачная однородная жидкость от светло-желтого до светло-коричневого без механических примесей
Вязкость кинематическая, мм²/сек, при -40°С, не более	1450
Вязкость кинематическая, мм²/сек, при -50°С, не менее	5,0
Вязкость кинематическая, мм²/сек, при -100°С, не менее	2,0
Температура кипения сухой жидкости, °С, не менее	260
Температура кипения увлажненной жидкости, °С, не менее	165
Стабильность при высокой температуре изменение температуры кипения, °С, не более	3,0
Показатели активности ионов водорода (рН), ед. pH, в пределах	9,5-9,0

ПОЛЕЗНЫЕ СОВЕТЫ Для того чтобы в будущем не подвергнуть себя непредвиденным расходам по ремонту тормозной системы, а то и всего автомобиля Лада Гранта в целом, своевременно заменяйте тормозную жидкость свежей. Она очень гигроскопична и поглощает влагу из воздуха, что, помимо появления коррозии деталей тормозной системы, понижает температуру кипения самой жидкости, а это может привести к отказу тормозов при частых интенсивных торможениях. Не используйте слитую из тормозной системы тормозную жидкость повторно: она загрязнена, насыщена воздухом и влагой. Попадание тормозной жидкости на провода, пластмассовые или окрашенные детали кузова может вызвать их повреждение, поэтому всегда подкладывайте чистую обтирочную ткань при заливке. При попадании жидкости на эти детали сразу же протрите их чистой обтирочной тканью.

1. Проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. При снятой пробке он должен находиться между метками «MIN» и «МАХ», нанесенными на корпус бачка. При установленной пробке уровень тормозной жидкости должен быть у нижней кромки наливной горловины, так как тормозная жидкость вытесняется поплавком датчика уровня. ПРЕДУПРЕЖДЕНИЕ Постепенное понижение уровня тормозной жидкости при отсутствии утечек указывает, скорее всего, на необходимость замены тормозных колодок. Проверьте на автомобиле Лада Гранта состояние тормозных колодок (см. «Проверка степени износа тормозных колодок, тормозных дисков и тормозных барабанов»). Несвоевременная замена тормозных колодок приводит к дорогостоящему ремонту (замена тормозных колодок, тормозных дисков и тормозных барабанов)!

Тормозная жидкость используется не только для организации работы тормозной системы, но также для обеспечения бесперебойного движения механизмов сцепления, как в случае с автомобилем Лада Калина.

Объясняется это тем, что в данной модели механизмы сцепления и тормозов имеют один и тот же принцип работы. Благодаря нажатию на педаль, происходит впрыск тормозной жидкости к тормозам, а также к механизму сцепления, за счет чего и обеспечивается торможение всего автомобиля.

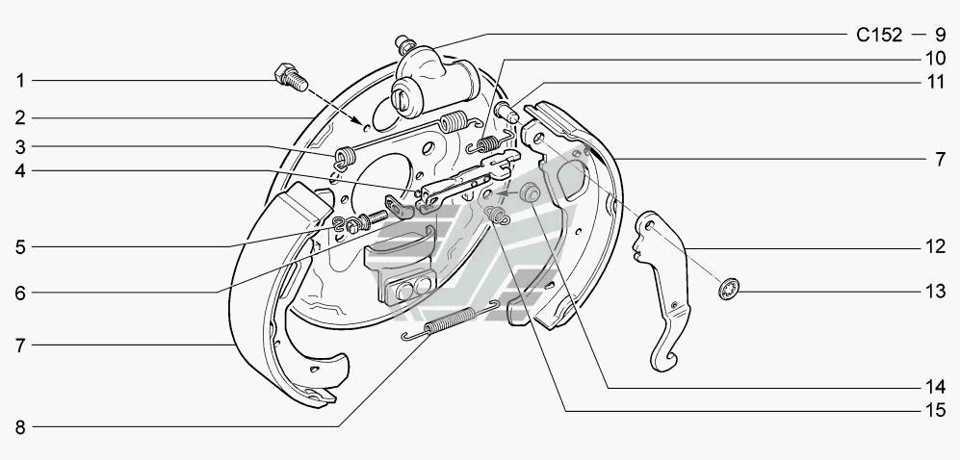

Как поменять задние колодки на “Калине”

Тормозные системы разных вариаций ЛАДА “Калина” отличаются отсутствием или наличием антиблокировочной системы. Менять задние тормозные колодки калина с АБС и без таковой одинаково просто. Единственное отличие — в первом случае перед демонтажом колодок необходимо отключить провода от датчиков, чтоб не повредить их. Чтобы во время замены колодок тормозная жидкость не вылилась из бачка и не попала на лакокрасочное покрытие или резиновые детали “Калины”, необходимо отобрать часть жидкости из бачка в подготовленный сосуд. Эту операцию стоит проводить только в случае, когда уровень тормозной жидкости в бачке близок к отметке максимума. Замена задних колодок выполняется поочередно: сначала с левой, потом с правой стороны (или наоборот, порядок тут не важен). Часть операций, например, ослабление натяжения троса ручного тормоза или его регулировка, удобнее проводить со смотровой ямы или с использованием подъемника. Поэтому работу нужно выполнять в оборудованном гараже.

Замена задних тормозных колодок ЛАДА “Калина” производится следующим образом:

установить под передние колеса противооткатные башмаки;
опустить рычаг”ручника” вниз до упора, чтоб максимально ослабить натяжение троса ручника Калины”;
вращая регулировочный болт под днищем автомобиля, ослабить трос “ручника”;
при помощи баллонного ключа ослабить затяжку болтов крепления колеса;
поддомкратить колесо;
выкрутить колесные болты баллонным ключом;
снять заднее колесо;
открутить штифты, служащие одновременно креплением тормозного барабана и направляющими для установки колеса;
металлической щеткой очистить ступицу заднего колеса в месте посадки барабана;
обработать место посадки барабана на ступицу средством WD-40, подождать согласно инструкции; обстучать барабан резиновым молотком, чтобы “сорвать” его с места;
равномерно ввернуть болты М8 в посадочные отверстия барабана, стягивая последний со ступицы;

Внимание: если надавить на педаль тормоза при снятом барабане, поршень тормозного цилиндра может выпасть, что повлечет за собой разгерметизацию контура, необходимость прокачки тормозов или даже замены тормозного цилиндра

проверить состояние тормозного барабана: он не должен иметь сколов, неравномерной выработки, трещин и рисок;
при необходимости заменить тормозной барабан новым;
свести задние колодки “Калина”, используя монтировки (монтажные лопатки);
поддеть конец верхней пружины, которая стягивает колодки, шлицевой отверткой и вывести его из зацепления с колодкой;
снять верхнюю пружину со второй колодки, отложить в сторону;
снять нижнюю стяжную пружину, используя отвертку или пассатижи;
демонтировать “переднюю” колодку, расположенную ближе к передней части машины;
демонтировать распорную планку, установленную между колодками;
снять наконечник троса стояночного тормоза с крюка распорного рычага задней колодки;
используя пассатижи, вывести из зацепления пружину, удерживающую вторую колодку;;
снять колодку, расположенную ближе к задней части машины;
расшплинтовать палец крепления распорного рычага;
снять распорный рычаг;
очистить детали тормозного механизма от загрязнений;
закрепить распорный рычаг на новой колодке;
зашплинтовать палец;
установить “переднюю” колодку тормозного механизма;
поставить на место распорную планку;
установить “заднюю” колодку, надев на нее нижнюю стяжную пружину;
надеть наконечник тросика “ручника” на распорный рычаг колодки;
при помощи отвертки или пассатижей зацепить нижнюю и верхнюю стяжную пружину на колодки;
установить на место тормозной барабан;
затянуть направляющие штифты, удерживающие барабан;
закрепить колесо колесными болтами;
опустить домкрат, чтоб колесо стало на землю;
баллонным ключом затянуть колесные болты.

Затем те же операции надо проделать на втором колесе. Теперь вы знаете как поменять задние колодки на “Калине”.

Помните: после замены задних колодок необходимо отрегулировать ручной тормоз ЛАДА “Калина”.

Замена задних тормозных колодок на ВАЗ Лада Калина 1118

Электрическая схема Лада Калина 2

Схема электрических соединений жгута проводов переднего 21924

1 – фара правая; 2 – электродвигатель омывателей; 3 – фара левая; 4 – стартер Lada Kalina 2; 5 – батарея аккумуляторная; 6 – блок предохранителей основной; 7 – генератор ВАЗ-2192; 8 – сигнал звуковой; 9, 10, 11 – колодки жгута проводов переднего к колодкам жгута проводов панели приборов; 12 – электродвигатель вентилятора климатической установки; 13 – электровентилятор системы охлаждения двигателя; 14 – гидроагрегат АБС; 15 – датчик скорости правый передний; 16 – датчик скорости левый передний; 17 – колодка жгута проводов переднего к колодке жгута проводов заднего; 18 – противотуманная фара правая; 19 – противотуманная фара левая; 20 – датчик температуры окружающего воздуха; 21 – выключатель лампы света заднего хода; 22 – компрессор кондиционера; 23 – сигнал звуковой тревожный; 24 – электродвигатель омывателя заднего стекла.

Схема соединений жгута проводов системы зажигания 21903

1 – датчик контрольной лампы давления масла; 2 – генератор Lada Kalina 2; 3 – дроссельный патрубок с электроприводом; 4 – датчик температуры охлаждающей жидкости; 5 – колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов; 6 – электромагнитный клапан продувки адсорбера; 7 – датчик давления системы кондиционирования воздуха; 8 – датчик массового расхода воздуха; 9 – датчик положения коленчатого вала; 10 – датчик концентрации кислорода; 11 – контроллер; 12 – датчик концентрации кислорода диагностический; 13 – колодки жгута проводов системы зажигания и жгута проводов катушек зажигания; 15 – катушки зажигания; 16 – свечи зажигания; 17 – форсунки; 18 – колодки жгута проводов системы зажигания и жгута проводов форсунок; 19 – датчик фаз; 20 – датчик детонации.

Схема электрических соединений жгута проводов панели приборов 21924

1,2 – колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 3, 4 – колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5 – модуль управления светотехникой; 6 – выключатель зажигания; 7 – переключатель режимов бортового компьютера; 8 – переключатель стеклоочистителей; 9 – комбинация приборов; 10 – переключатель световой сигнализации; 11 – выключатель привода замка багажника; 12 – колодка диагностики; 13 – колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 – выключатель обогрева заднего стекла; 15 – выключатель аварийной сигнализации; 16 – выключатель сигнала торможения; 17 – мультимедийная система; 19 – устройство вращающееся; 20 – модуль надувной подушки безопасности водителя; 21 – выключатель звукового сигнала; 22 – монтажный блок: К1 – реле электровентилятора системы охлаждения двигателя; К2 – реле включения блокировки дверей; К3 – дополнительное реле стартера; К4 – дополнительное реле; К6 – реле стеклоочистителя; К7 – реле включения дальнего света фар; К8 – реле звукового сигнала; К9 – реле включения ближнего света фар; К10 – реле включения обогрева заднего стекла; К11 – главное реле Лада Калина 2; К12 – реле топливного насоса; 23 – электроусилитель рулевого управления; 24 – прикуриватель ВАЗ-2192; 25 – плафон освещения вещевого ящика; 26 – выключатель освещения вещевого ящика; 27 – колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 28 – контроллер системы управления двигателем; 29 – колодка жгута проводов панели приборов к колодке жгута проводов заднего 4; 30 – педаль акселератора электронная; 31 – резистор добавочный; 32 – электродвигатель отопителя; 33 – датчик солнечной радиации; 34 – выключатель системы курсовой устойчивости (ESC); 35 – реле (К13) электровентилятора системы охлаждения двигателя 3; 36 – реле (К16) компрессора; 37 – реле (К14) обогрева ветрового стекла; 38 – реле (К15) обогрева ветрового стекла 2; 39 – регулятор корректора фар; 40 – выключатель сигнала положения педали сцепления; 41 – модуль надувной подушки безопасности пассажира; 42 – датчик температуры испарителя; 43 – датчик угла поворота рулевого колеса; 44 – элемент обогрева ветрового стекла; 46 – выключатель обогрева ветрового стекла; 47 – центральный блок кузовной электроники; 48 – микромоторедуктор заслонки распределителя воздушного потока; 50 – контроллер системы автоматического управления климатической установкой; 51 – микромоторедуктор смешивания потоков воздуха; 52 – микромоторедуктор привода заслонки рециркуляции.

Основные неполадки тормозной системы ВАЗ 1118 Калина

Каждый понимает важное значение этой системы в автомобиле, а поэтому своевременное техническое обслуживание позволяет значительно повысить безопасность, а также предотвратить аварийные ситуации. В то же время в ходе интенсивной эксплуатации, а также специфики и качества составных частей в механизме, некоторые его элементы могут выйти из строя раньше положенного срока

Именно поэтому следует постоянно следить за ее состоянием, а также обращать внимание на возможные неисправности

Воздух в тормозной системе. Для решения проблемы следует «прокачать» систему, что можно выполнить как в гаражных условиях, так и на станции технического обслуживания.
Течь тормозной жидкости. Изношены трубопроводы и резиновые шланги
Увеличенный рабочий ход педали. Неисправен вакуумный усилитель, требуется замена шланга или проверка его крепления к штуцерам.
Низкая эффективность при торможении. Возможно замасливание тормозных накладок, заклинивание поршней в цилиндрах, износ накладок, неправильная регулировка регулятора.
Увод авто в сторону в ходе торможения. Разное давление в шинах, нарушены углы развала/схождения колес, загрязнены или замаслены диски или барабаны.
Вибрация тормозов или писк. Ослабление стяжной пружины, износ накладок, замасливание фрикционных накладок.

Особенности тормозной системы лада калина спорт

Лада Калина спорт является усовершенствованной версией отечественного автомобиля, который имеет более высокие скоростные характеристики. Что касается тормозов, то они качественно усовершенствованы — задние барабанные устрйоства заменены на дисковые.

В целом тормозная система калина спорт является более надежной, поскольку рассчитана на высокую нагрузку и скорость выше обычной. Помимо этого здесь в обязательном порядке устанавливается антиблокировочная система ABS, что обеспечивает дополнительную защиту от заносов.

В заключение следует сказать, что от качества применяемых запасных частей зависит очень многое, поэтому при ремонте или же прохождении технического обслуживания лучше всего отдавать предпочтение оригинальным запчастям. Помимо этого все работы по наладке, замене или модернизации конструкции тормозов следует проводить исключительно на сертифицированной станции технического обслуживания.

Только качественный ремонт обеспечит безопасность и долговечность эксплуатации автомобиля!

Вчера приехал мой товарищ, которому не так давно мы покупали Калину седан. Так вот, проблема у него была следующая: из тормозного бачка начала быстро уходить жидкость. Посмотрели я значит по всем колесам, шланги и цилиндры, но там все было в норме, и потеков обнаружено не было. Потом внимательно присмотрелся к нижней части бачка, в том месте, где он входит в главный цилиндр, видны были потеки.

В общем, решили снимать бачок, так как толком не ясно было, в нем ли дело, или же в самих резинках. Чтобы снять его, понадобится отсоединить и вынуть аккумулятор, поэтому понадобится:

ключи на 10 и 13
отвертка плоская или молоток (точнее нужна именно ручка молотка, чтобы использовать ее в качестве рычага)
шприц для откачки жидкости из бачка

Итак, первым делом отсоединяем клеммы и снимаем аккумуляторную батарею. После этого откручиваем пробку и вынимаем ее вместе с поплавком, а также отсоединяем штекер от концевика капота, отжав фиксатор:

Затем при помощи шприца откачиваем тормозную жидкость, насколько это возможно. Теперь предстоит самое сложное: вынуть бачок из уплотнительных резинок главного тормозного цилиндра. Можно воспользоваться либо большой плоской отверткой, поддевая ею снизу, либо же — еще удобнее, ручкой молотка, используя ее как рычаг. Поддевать стоит аккуратно, чтобы не отломать бачок, иначе штуцеры могут остаться в цилиндре. На фото ниже показаны места, где стоит прилагать усилие во время снятия, то есть поддевать:

Также обратите внимание, что необходимо будет отогнуть пластиковые фиксаторы, которыми бачок фиксируется к цилиндру:

В результате, пришлось немного постараться, чтобы без повреждений снять бачок, так как сидит он в резинках довольно плотно.

Потом позвонили еще одному товарищу, чтобы тот купил нам бачок именно на Калину, так как он не подходит от других моделей ВАЗа. Но продавец, как я и думал, втюхал ему восьмерочный, сказав, что они одинаковые. В итоге, они еще раз съездили за бачком и после этого мы уже окончательно все поставили. Прокачивать тормоза после выполнения этой работы не нужно, так как жидкость осталась в главном цилиндре по самые кромки резинок.
