Проблемы коробки передач ваз 2101 и ремонт своими руками

Устранение шума

Шум КПП ВАЗ-2105 может происходить из-за износа подшипников, износа зубьев шестеренок и зубчатых колес, а также синхронизаторов, осевого смещения валов относительно друг друга.

При такой проблеме обязательно потребуется снятие коробки с авто, поскольку по-другому ее не отремонтировать. Отметим, что именно устранение шума – одна из самых сложновыполнимых операций, поскольку требуется полная разборка и переборка КПП с заменой изношенных элементов.

Помимо стандартного набора ключей и отверток дополнительно потребуется наличие универсального съемника. Далее рассмотрим, как производится полная разборка 5-ступенчатой КПП ВАЗ-2105.

Итак, все работы делаются на снятой КПП:

1. Сливаем масло и демонтируем нижнюю крышку. Сразу же оцениваем состояние зубьев шестерен. Если их повреждения не заметно, скорее всего шум издают подшипники;
2. Проверяем положение рычага КПП (он должен быть на нейтрали), после чего демонтируем механизм переключения передач (кулису) с КПП;
3. Снимаем крышку фиксаторов и извлекаем пружины и шарики;
4. Снимаем с вторичного вала эластичную муфту, а затем и ее ступицу (для откручивания гайки ступицы следует, открутить болт крепления вилки 3-й и 4-й передач, включить 1-ю передачу на КПП и сместить муфту синхронизатора 4-й передачи. Две одновременно включенных передачи заблокируют коробку и гайку можно будет открутить);
5. Откручиваем привод спидометра, датчик включения фонаря задней скорости и кронштейн крепления трубы выхлопной системы;
6. Откручиваем элементы крепления задней крышки КПП (у 5-ступ. коробок установлено 5 наружных гаек и 1 внутренняя, у 4-ступ. КПП внутренней гайки нет). После крышку снимаем. При этом подшипники втор. вала и блока 5-й передачи получатся разобранными – внутренние обоймы останутся на валах, а внешние вместе с элементами качения – в крышке, и все это нужно будет демонтировать для замены;
7.  Снимаем с вторичного вала приводную шестерню спидометра, маслоотражающую шайбу;
8. Демонтируем блок шестерен 5-й и задней передач, выкрутив болт его крепления, установленный в валу, а также промежуточную шестерню заднего хода с оси;
9. Снимаем синхронизатор 5-й передачи с втор. вала, вилку включения 5-й и задней передачи вместе с осью, затем извлекаем сухарь оси 3-й и 4-й передач;
10. Демонтируем ступицу синхронизатора и шестерню заднего хода с втор. вала;
11. Выкручиваем болты крепления прижимной пластины подшипника вторичного вала и снимаем ее;
12. Откручиваем от КПП картер сцепления;
13. Выкручиваем болт промежуточного вала и извлекаем передний подшипник;
14. Извлекаем задний подшипник промежуточного вала, после чего его можно будет вытянуть из корпуса коробки;
15. Извлекаем оси и вилки остальных передач, а также сухарь оси 1-й и 2-й передач;
16. Вынимаем первичный вал;
17. Извлекаем вторичный вал вместе с шестернями;

Ну а далее уже производится дефектовка составных элементов, изношенные и поврежденные узлы заменяются и производится сборка.

Отметим, что указанная схема разборки является общей и в ней не рассмотрены такие нюансы, как снятие стопорных колец, уплотнительных шайб, граверов и прочих мелких элементов.

Масло в КПП ВАЗ 2107

В коробку переключения передач ВАЗ заливается специальное трансмиссионное масло. Оно необходимо для смазки шестерёнок, так как продлевает срок их службы.

Выбор трансмиссионного масла зависит от множества параметров: финансов водителя, рекомендаций производителя и предпочтений владельца того или иного бренда. В коробку «семёрки» можно без сомнений залить трансмиссионное масло следующих компаний:

• УФАЛЮБ УНИТРАНС 85W-90;
• ЛУКОЙЛ ТМ-5 85W-90;
• САМОЙЛ 4404 80W-90 или 85W-90;
• ЯРМАРКА СУПЕР Э-80W-90 или Т-85W-90;
• ТНК ТРАНС ГИПОИД 85W-90 либо 80W-90;
• AGIP ROTRA MP 80W-90 или 80W-95;
• НОРСИ ТРАНС 80W-90 или 85W-90;
• НОВОЙЛ СУПЕР Т 80W-90;
• СПЕКТРОЛ ФОРВАРД 80W-90;
• MP GEAR LUBE-LS 80W-90 или 85W-140 (GL-5).

Марка пользуется неизменной популярность не только у водителей ВАЗ, но и у владельцев иномарок

Как проверить уровень масла в КПП

При подозрении на утечку масла необходимо проверить имеющийся уровень в коробке. Для этого придётся поставить ВАЗ 2107 на смотровую яму и начать работу:

1. Очистить от грязи пробку слива и заливное отверстие на корпусе коробки.
2. Взять ключ на 17 и отвернуть им заглушку заливного отверстия.
3. Любым подходящим предметом (можно даже отвёрткой) проверить уровень масла внутри. Жидкость должна доставать до нижней кромки отверстия.
4. Если уровень ниже, можно через шприц долить необходимое количество масла.

Проверять уровено можно отвёрткой, узкой линейкой, болтом или специальным щупом, купленном в магазине

Как поменять масло в коробке ВАЗ 2107

Чтобы поменять масло в машине, потребуется заранее приготовить:

• ёмкость для слива отработавшей жидкости (не менее 2 литров);
• ключ на 17;
• шестигранник;
• отвёртку;
• ветошь.

ВАЗ 2107 нуждается в замене трансмиссионного масла примерно каждые 3–4 года эксплуатации

Порядок работы

Чтобы работа не принесла неприятностей, лучше всего сразу обложить пространство вокруг коробки ветошью. Далее руководствоваться следующей схемой:

1. Отвернуть пробку заливки масла на корпусе коробки.
2. Ёмкость для слива подставить под заглушку и открыть её шестигранным ключом.
3. Дождаться, пока масло полностью не вытечет из коробки.
4. Очистить заглушку сливного отверстия от старого масла и установить её на место.
5. Через заливное отверстие аккуратно залить свежее масло в объёме 1.5 литра.
6. Через 10 минут проверить уровень, если необходимо, долить ещё смазки и закрыть пробку.

Фотогалерея: замена масла в коробке своими руками

Лучше заранее очистить под пробку ёмкость для слива

Старое масло быстрее будет вытекать при тёплой коробке после езды

Заливать мазку лучше через воронку

Разборка и сборка КПП Ваз 2101

Установите вторичный вал с оправкой на пресс, подложите под шестерню третьей передачи опорные полукольца, и, нажимая оправкой на пружинную шайбу, снимите стопорное кольцо 2, затем пружинную шайбу, ступицу скользящей муфты переключения третьей и четвертой передач и шестерню тертьей передачи.

Устройство вторичного вала Ваз 2101: 1 – стопорное кольцо; 2 – пружинная шайба; 3 – ступица синхронизатора; 4 – муфта синхронизатора; 5 – стопорное кольцо; 6 – блокирующее кольцо синхронизатора; 7 – пружина синхронизатора; 8 – шайба; 9 – шестерня III передачи; 10 – вторичный вал; 11 – шестерня II передачи; 12 – шайба; 13 – пружина синхронизатора; 14 – блокирующее кольцо; 15 – стопорное кольцо; 16 – ступица синхронизатора; 17 – муфта синхронизатора; 18 – стопорное кольцо; 19 – блокирующее кольцо синхронизатора; 20 – пружина синхронизатора; 21 – шайба; 22 – шестерня I передачи; 23 – втулка шестерни I передачи; 24 – подшипник; 25 – шестерни заднего хода; 26 – пружинная шайба; 27 – стопорное кольцо; 28 – шестерня привода спидометра; 29 – задний подшипник; 30 – сальник; 31 – фланец эластичной муфты; 32 – гайка; 33 – уплотнитель; 34 – центрирующее кольцо; 35 – стопорное кольцо.

Электросхема ВАЗ-2107 с карбюратором.

Схема электрооборудования ВАЗ-2107, ВАЗ-21074(для открытия в большом размере — сделайте клик по картинке)

1 – головные фонари ВАЗ 2017; 2 – боковые повторители поворота; 3 – аккумулятор; 4 – реле включения стартера; 5 – электропневмоклапан карбюратора; 6 – внутренний переключатель карбюратора; 7 – система генератора 37.3701; 8 – моторедукторы очистителей фар*; 9 – датчик включения электродвигателя вентилятора; 10 – электродвигатель вентилятора охлаждения мотора; 11 – звуковые сигналы; 12 – распределитель зажигания; 13 – свечи зажигания; 14 – стартер; 15 — датчик указателя температуры ОЖ; 16 – подкапотное освещение; 17 – датчик сигнализатора критичного давления масла; 18 – контрольная лампа недостаточного уровня тормозной жидкости; 19 – электродвигатель очистителя ветрового стекла; 20 – блок управления клапаном системы питания; 21 – катушка зажигания; 22 – электрический двигатель насоса омывателя фар*; 23 – электродвигатель насоса омывателя ветрового стекла; 24 – монтажный блок; 25 – реле очистителя ветрового стекла; 26 – реле аварийной сигнализации и указателей поворота; 27 – выключатель стоп-сигнала; 28 – выключатель ламп заднего хода; 29 – реле зажигания; 30 – выключатель зажигания; 31 – трехрычажный переключатель; 32 – выключатель аварийной сигнализации; 33 – штепсельная розетка для переносной лампы**; 34 – переключатель вентилятора отопителя печки; 35 – дополнительный переключатель электродвигателя отопителя; 36 – лампа сигнализатора включения обогрева заднего стекла; 37 – лампа сигнализатора недостаточного уровня тормозной жидкости ВАЗ; 38 – блок сигнализаторов; 39 – электродвигатель вентилятора печки; 40 – лампа освещения бардачка; 41 – выключатели плафонов на стойках передних дверей; 42 – выключатели фонарей сигнализации открытых передних дверей***; 43 – фонари сигнализации открытых передних дверей***; 44 – соединительная колодка; 45 – прикуриватель; 46 – часы; 47 – выключатель освещения приборов; 48 – диод для проверки исправности контрольной лампы недостаточного давления масла и уровня тормозной жидкости; 49 – указатель уровня топлива; 50 – лампа сигнализатора недостаточного уровня бензина (резерв топлива); 51 – спидометр; 52 – контрольная лампа включения указателей поворота на приборной панели; 53 – лампа сигнализатора приоткрытия воздушной заслонки карбюратора; 54 – контрольная лампа сигнализатора заряда аккумуляторной батареи; 55 – выключатель сигнализатора приоткрытия воздушной заслонки карбюратора; 56 – комбинация приборов; 57 – эконометр; 58 – выключатели плафона на стойках задних дверей; 59 – указатель температуры охлаждающей жидкости; 60 – тахометр; 61 – лампа сигнализатора включения ручника; 62 – датчик указателя недостаточного давления масла; 63 – лампа сигнализатора включения дальнего света фар; 64 – сигнализатор включения габаритов; 65 – вольтметр; 66 – выключатель сигнализатора стояночного тормоза; 67 – выключатель наружного освещения; 68 – выключатель обогрева заднего стекла; 69 – выключатель заднего противотуманного света с сигнализатором включения*; 70 – предохранитель цепи противотуманного света; 71 – плафон освещения салона****; 72 – задние фары; 73 – датчик указателя уровня топлива и резерва топлива; 74 – колодки для подключения к элементу обогрева заднего стекла*; 75 – фонари освещения номерного знака.

Порядок условной нумерации штекеров в колодках:

a — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора
б — монтажного блока и трехрычажного переключателя
в — реле аварийной сигнализации и указателей поворота
г — задних фонарей (нумерация выводов по порядку от края платы)
д — выключателя аварийной сигнализации
Дополнительная информация «звездочки»:

* — Устанавливаются на части выпускаемых автомобилей.

** — С 2000 г. не устанавливается.

*** — С 1998 г. не устанавливаются.

**** — С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Проведение работ с задними механизмами на ВАЗ классических моделей

Вначале рассмотрим, как правильно прокачать тормоза на «Классике». Чтобы правильно выполнить операцию, необходимо учитывать, что на ВАЗ-2106 или любой другой модели, тормоза – двухконтурные. То есть, вся система разделена на две независимые части. Сделано это для того, чтобы в случае разгерметизации одного из контуров, второй оставался работоспособным, и автомобиль мог останавливаться

Но важно понимать, что разделение на контуры происходит на главном цилиндре, и если воздух попал в систему из-за нехватки жидкости, то он будет в обеих составных частях

У всех классических моделей, в том числе и тормоза ВАЗ-2107, контуры разделяют приводы передних и задних колес. Это обязательно учитывается, когда необходимо прокачать тормоза 2101 или другой модели.

Кстати, если завоздушен только один контур, то второй подвергать прокачке не обязательно, хотя лишней не будет обработка всех механизмов, как передних, так и задних.

Итак, все подготовлено, и можно приступать.

Последовательность действий такова:

• Автомобиль лучше загнать на яму, чтобы добраться до штуцеров было легче. При этом он обездвиживается при помощи ручника или противооткатных опор;
• С бачка тормозной жидкости снимаем крышку, проверяем уровень, при надобности доводим до максимальной отметки;

• Вначале прокачиваем задние тормоза ВАЗ, поскольку вся операция делается от тормозного механизма, который максимально удален от главного цилиндра, то есть от правого заднего колеса;
• Садим помощника на водительское место. Сами забираемся под автомобиль, накидываем ключ на штуцер, а затем надеваем на него подготовленную трубку, второй конец которой следует опустить в емкость с залитым в нее небольшим количеством жидкости. Желательно сразу сорвать штуцер с места и сразу же его завернуть обратно, еще до проведения прокачки. Делается это для того, чтобы в процессе не возникло заминки из-за неоткручивающегося штуцера;
• Просим помощника 5-6 раз нажать на тормозную педаль. При этом с каждым нажатием провал ее будет все меньше – привод закачивается жидкостью, при этом воздух перемещается к механизмам. После закачки системы, помощнику следует зажать педаль – нажать на нее и удерживать;
• Откручиваем штуцер на пол-оборота, из него начнет вытекать рабочая жидкость. Если используется прозрачная трубка, то в нее будет хорошо видны пузырьки воздуха, при этом удерживаемая педаль начнет опускаться вниз, пока не упрется в пол. В таком положении помощник должен удерживать ее, в это время штуцер нужно завернуть обратно;

• Такую последовательность действий следует провести для одного механизма 4-5 раз, чтобы полностью удалить воздух;
• Следующим на «классике» прокачивается левое заднее колесо (поскольку они объединены в один контур). Но перед этим необходимо проверить уровень бачке, и довести его до максимальной отметки. Последовательность действий та же: накачиваем тормоза и удерживаем педаль – попускаем штуцер для слива жидкости с воздухом (педаль опускается вниз) – затягиваем штуцер – накачиваем снова. И так 4-5 раз;

Отметим, что такая последовательность действий идентична вообще для всех автомобилей. Разница заключается лишь в некоторых особенностях конструкции самой системы.

Разница между 4-ступенчатой и 5-скоростной коробками

Как отмечено, ВАЗ-2105 комплектовались двумя коробками – на 4 и 5 скоростей. При этом за основу для создания 5-ступенчатой КПП взяли 4-скоростную версию и немного ее доработали. Поэтому передаточные числа у пятиступки до 4-й скорости идентичны, а вот добавленная 5-я скорость обладает передаточным числом 0,82. То есть, у этой коробки прямой так и осталась 4-я передача.

Рассмотрим более конкретно отличия пятиступки от четырехступки на ВАЗ-2105, а их несколько:

Поскольку для создания 5-скоростной коробки основой была 4-ступенчатая версия, то вполне возможно в домашних условиях самостоятельно модернизировать четырехступку, для чего следует заменить и добавить указанные составные элементы КПП.

Что касается управления КПП ВАЗ-2105, то схема переключения не отличается от ВАЗ-2106 или любой другой модификации с 4-ступенчатой коробкой. В 5-ступенчатой КПП для включения последней скорости достаточно максимально вправо сдвинуть рычаг КПП и толкнуть его вперед, то есть в противоположную задней скорости сторону. Ниже показаны схемы переключения обеих модификаций КПП:

В целом КПП-2105 является очень надежной и способна отработать большой срок без какого-либо обслуживания. К тому же она обладает хорошей ремонтопригодностью и провести ремонт не так уж и сложно. Замена КПП 2105 обычно делается в случае износа посадочных мест подшипников в корпусе или же при его повреждении – пробое, появлении трещин. При остальных поломках (износ или повреждение шестерен, подшипников, валов и т. д), восстановить работоспособность узла удается путем замены сломанных элементов.
Также замена может выполняться в случае установки 5-ступенчатой модификации вместо 4-скоростной, в случае, когда узел был приобретен в сборе, а не только те элементы, которые позволяют модернизировать старую КПП.

Но в любом случае – замена это, модернизация или ремонт, ничего сделать невозможное, пока КПП установлено на авто. Узел в любом случае придется демонтировать, и нужно знать, как снять коробку.

Замена сальников

Конструктивно, сальник представляет собой герметизирующее устройство, закрывающее пути маслу. При износе детали, корпус перестает удерживать жидкость и образуется течь масла.

Для демонтажа детали потребуется выполнить определенную последовательность действий.

Процедура выполняется так:

• полностью разобрать КПП для открытия доступа к сальнику;
• поддеть шилом колечко уплотнителя;
• снять сам сальник с вала;
• монтаж новой детали выполняется в обратной последовательности.

Разборка сальника вторичного вала выполняется сложнее.

1. Вынуть центрирующее устройство из фланца вала.
2. Специальным съемником стянуть фланец с вторичного вала вместе с шайбой;
3. Отверткой отковырять сальник из гнезда.
4. Аккуратно установить новый уплотнитель.

Разборка коробки

Повышенная шумность коробки передач может быть вызвана износом или выходом из строя ее подшипников валов, а также значительным износом шестерен и синхронизаторов. Чтобы определить, что вызывает повышенный шум, потребуется ее разборка.

Работа это довольно сложная в технологическом плане, и если автолюбитель не уверен в своих силах, то лучше обратиться на специализированное СТО, иначе в последующем неправильная сборка может привести более значительным последствиям, или же к тому, что коробка передач работать не будет.

Но, если решено было самому производить ремонт коробки передач ВАЗ-2107, то для этого потребуется набор ключей и головок, мощная отвертка, съемники для снятия подшипников.

Первым делом откручивают гайки с помощью которых крепится корпус рычага переключения и снимают рычаг с коробки.

Затем снимается кронштейн крепления выхлопной трубы. После этого откручиваются болты крепления задней и нижней крышек коробки. Этого будет достаточно, чтобы визуально определить состояние шестерен и синхронизаторов.

Если замечен значительный их износ, то, скорее всего причина повышенного шума в них. Но стоит также и проверить валы коробки на осевое смещение. Если таковое имеется, то подшипники также сильно изношены и требуют замены.

Для проведения работ по замене изношенных частей потребуется полная разборка коробки передач. Для этого вначале снимают заднюю крышку, открутив гайку ее крепления, доступ к которой возможен после снятия нижней крышки.

https://www.youtube.com/watch?v=hqcrKAMxH0k

Для удобства ее снятия потребуется переместить вниз ползун 1-2 передачи. Затем несильно постукивая по крышке, снимают ее со шпилек.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена цепи ГРМ ВАЗ 2107

Съемником аккуратно извлекается подшипник и сальник вторичного вала из корпуса крышки. При следах заметного их износа, они заменяются на новые.

Разборка и сборка КПП при обнаружении какой-либо неисправности должна выполняться в такой последовательности:

• обесточиваем систему, снимая с АКБ минусовой контакт;
• демонтируем панель радиоприемника;
• немного сдвигаем вниз запорную втулку и извлекаем ее из стержневой полости;
• резким движением вытягиваем стержень из рычага переключения скоростей;
• снимаем с рычага верхнюю и нижнюю втулки;
• демонтируем крышку коробки передач, которая фиксируется четырьмя шурупами;
• извлекаем чехол, защищающий от загрязнений ручник, после чего откручиваем все крепления, расположенные на полу авто;
• демонтируем шланги, по которым в воздушный фильтр подается теплый воздух;
• немного сдвигаем вперед стартер, после чего выкручиваем пробку картера КПП и сливаем трансмиссионное масло;
• демонтируем глушитель и отключаем карданную муфту, включатель заднего хода и тросик спидометра, которым деталь присоединяется к редуктору;
• разбираем крышку картера сцепления и карданную передачу;
• отсоединяем последние крепления КПП, отодвигаем ее немного назад и извлекаем наружу.

Если пользователь никогда не сталкивался с ремонтом такого сложного узла, к процедуре следует тщательно подготовиться.

1. Разборка механизма выполняется только после его полной очистки от грязи.
2. Предварительно подготавливаются все инструменты, требуемые для разборки – ключи, выжимки, пассатижи, съемники стопорных колец. Также желательно иметь отдельную тару для складывания мелких болтов, гаек, шайб.
3. Демонтировать детали механизма требуется, предварительно обработав болты средством от закипания.
4. При разборке агрегаты складываются в последовательности демонтажа.
5. Человеческая память крайне не надежна – фотография разобранного механизма перед его переборкой лучшая памятка.
6. Замене подлежат все прокладки без исключений. Категорически запрещается вторичное использование уплотнителей.
7. Обилие очистителя никто не отменял. При промывке конструкции не стоит жалеть промывочный материал, чем лучше отмыть, тем веселее поедет.
8. Сборка агрегата осуществляется исключительно в обратной последовательности.
9. Если после монтажа остались лишние запчасти (что не редкость) весь редуктор полностью перебирается заново.

Также необходимо соблюдать максимальную чистоту во время работ. Попадание пыли, металлической стружки или посторонних предметов может нанести серьезный вред шестерням.

Распредвал ВАЗ 2106

Распределительный вал является неотъемлемой частью в конструкции газораспределительного механизма (ГРМ) любого двигателя. Он выполнен в форме цилиндра, на котором расположены шейки и кулачки.

Описание

На «Жигулях» шестой модели вал механизма ГРМ установлен в головке блока цилиндров (ГБЦ) мотора. Такое расположение позволяет ремонтировать и менять деталь, а также регулировать зазоры клапанов без каких-либо сложностей. Доступ к валу открывается после снятия клапанной крышки. Распредвалу (РВ) отведена роль управления открытием и закрытием клапанов в цилиндрах двигателя — в нужный момент он впускает топливно-воздушную смесь в цилиндр и выпускает отработанные газы. На распределительный вал устанавливается шестерня, которая посредством цепи соединяется со звездой коленчатого вала. Такое конструктивное исполнение обеспечивает одновременное вращение обоих валов.

Поскольку на коленчатом и распределительном валу установлены шестерни разного размера, скорость вращения последнего снижена вдвое. Полный рабочий цикл в силовом агрегате происходит за один оборот распредвала и два оборота коленвала. Клапаны в ГБЦ открываются в определённом порядке под воздействием соответствующих кулачков на толкатели, т. е. при вращении распределительного вала кулачок надавливает на толкатель и передаёт усилие на клапан, поджатый пружинами. При этом клапан открывается и впускает топливно-воздушную смесь либо выпускает отработанные газы. При дальнейшем проворачивании кулачка клапан закрывается.

Ремонт коробки передач ваз 2107

Подробности

Создано: 23.01.2014 16:30

 Коробка переключения передач новой «семерки» озадачила владельцев: производитель сделал ее так называемым «разорванным пакетом». Но, разобравшись, произвести ремонт коробки передач ваз 2107 не составит труда.

Для удобства ремонта вымойте детали, снимите лишнее. В процессе работы понадобится некоторый дополнительный инструмент:

фиксатор первичного вала. При его отсутствии, фиксатор легко можно сделать из старой, ненужной ступицы для ведомого диска сцепления;

«высокая» головка диаметром в 30 мм. С ее помощью будет отворачиваться вторичный вал;

инструмент для съемки стопорных колец;

две-три мощных отвертки;

динамометрический ключ;

ударная отвертка;

молоток.

Конечно, хорошо было бы иметь специализированный стенд для ремонта коробки передач, но и без него вполне можно обойтись: перебрать коробку на стол или осторожно зажать в тиски. Снимите также заднюю подушечку коробки передач, траверсу и эластичную муфту

Снимите также заднюю подушечку коробки передач, траверсу и эластичную муфту

Снимите также заднюю подушечку коробки передач, траверсу и эластичную муфту.

Выньте вилку сцепления вместе с пыльником и выжимным подшипником.

Хорошо почистите коробку от масла и грязи с помощью щетки по металлу. В труднодоступных местах используйте отвертку. Закончите чистку продувочным пистолетом.

Не смотря на то, что масло было слито в самом начале работы, какая-то его часть все равно осталась в коробке передач. Будь внимательны, разбирая ее.

Аккуратно снимите нижнюю крышку коробки. С вторичного вала нужно снять резиновый муфтовый пыльник, а затем — и стопор с него.

Найдите подходящую выколотку, которой можно будет снять центрирующую втулку.

Если втулка никак не хочет «подцепляться», максимально возможно отверните гайку вторичного вала, а затем закрутите ее обратно. Вы добьетесь того, что втулка практически сойдет в привычного места. Чтобы снять ее окончательно, включите любую передачу, зафиксируйте первичный вал. Возьмите головку диаметром 30 мм и открутите гайку вторичного вала. Снимите конусообразную пружинную шайбу.

Если фиксатора первичного вала не нашлось, возьмите обычную алюминиевую ложку. Ручкой вставьте ее между промежуточным и первичным валами, закрепив таким образом шестерни.

Не переживайте — алюминиевая ложка слишком мягкая для того, что бы повредить шестерни.

Наконец, снимите фланец с эластичной муфты.

Отверните выключатель фар для обозначения заднего хода. Медную шайбу положите в надежное место, чтобы она не потерялась.

Будьте внимательны! Начиная ремонт коробки передач ваз 2107, вы столкнетесь с массой мелких деталей, утеря которых только добавит проблем.

Отверните гайку и выньте привод спидометра. На корпусе рычага переключения находятся три гайки, расположенные по наружному радиусу. Их необходимо отвернуть для того, чтобы снять корпус. Предварительно включите вторую передачу.

Открутите еще две гайки, которыми кронштейн «штанов» крепится к коробке. Под кронштейном спрятан закладной болт, который нужно вытащить.

Снимите заднюю крышку, открутив 5 гаек крепления на наружной стороне и 1 гайку внутри.

Со вторичного вала снимите кольцо подшипника и привод спидометра. Снимите и осмотрите шайбу, отражающую масло.

Поставьте шток переключения первых двух передач на «нейтраль» и зафиксируйте первичный вал. Снимите колокол, отвернув 7 гаек. Осмотрите конусную шайбу. Выньте пружины штоков, снял фиксирующую пластину. Выньте блок шестерен и проверьте дистанционное кольцо. Разожмите щипцами стопорное кольцо и снимите его. Снимите ступицу и пружинную шайбу со вторичного вала, а затем и шестерню заднего хода.

Снимите промвал вместе со штоком и вилкой. Выньте первичный вал и игольчатый подшипник. Снимите стопорную пластину, и, держа шестерни на валу, выньте весь вторичный вал.

При ремонте коробки передач ваз 2107 внимательно осматривайте все шестерни и кольца

Обратите внимание на подшипники: изношенная беговая дорожка может стать причиной шума. Осмотрите блокирующее кольцо синхронизатора: на нем не должно быть засечек и царапин от муфты

Проверьте вилку переключения и замените сальники

Сборку коробки осуществляйте в обратном порядке

Проверьте вилку переключения и замените сальники. Сборку коробки осуществляйте в обратном порядке.

• Назад

• Вперёд

Как увеличить срок работы коробки передач на автомобилях ваз?

Без мастера по ремонту коробки передач можно обойтись, если бережно обращаться с коробкой передач, ведь она рассчитана на долгий срок службы и большой пробег автомобиля. Владелец своего автомобиля должен проверять уровень масла в коробке передач, в случае его отсутствия необходимо долить уровень по щупу или контрольному отверстию. Может потребоваться полная замена масла. Срок замены масла в коробке передач указан в руководстве по эксплуатации автомобиля, но для большей производительности можно менять его каждые 50-60 тыс км пробега.Агрессивное вождение водителя и резкое переключение передач влияют на быстрый износ механических компонентов коробки передач. Поэтому вполне можно продлить «жизнь» коробки своими силами и чутким отношением к автомобилю, а кто, где и какими способами будет вам служить, зависит только от вас.

Как снять коробку передач?

Коробку передач ВАЗ возможно изъять следующим образом:

1. Автотранспорт нужно поставить на смотровую яму.
2. Нуждается в съеме минусовая клемма с АКБ, в отсоединении заднего крепления выхлопной системы.
3. При помощи отвертки снимается рычаг КПП.
4. Подлежит демонтажу хомут, приемная труба КПП (фиксируется гайками).
5. Откручиваются крепежи картера, сцепления, с вилки которого снимается пружина, изымается шплинт оси толкателя.
6. Подлежит демонтажу кронштейн безопасности карданного вала, трос спидометра с привода, эластичная муфта.
7. Чтобы снять муфту, целесообразно использовать специальный хомут.
8. Необходимо открутить крепление стартера к картеру сцепления коробки.
9. Аккуратно снимается крышка корпуса сцепления, поперечина КПП.

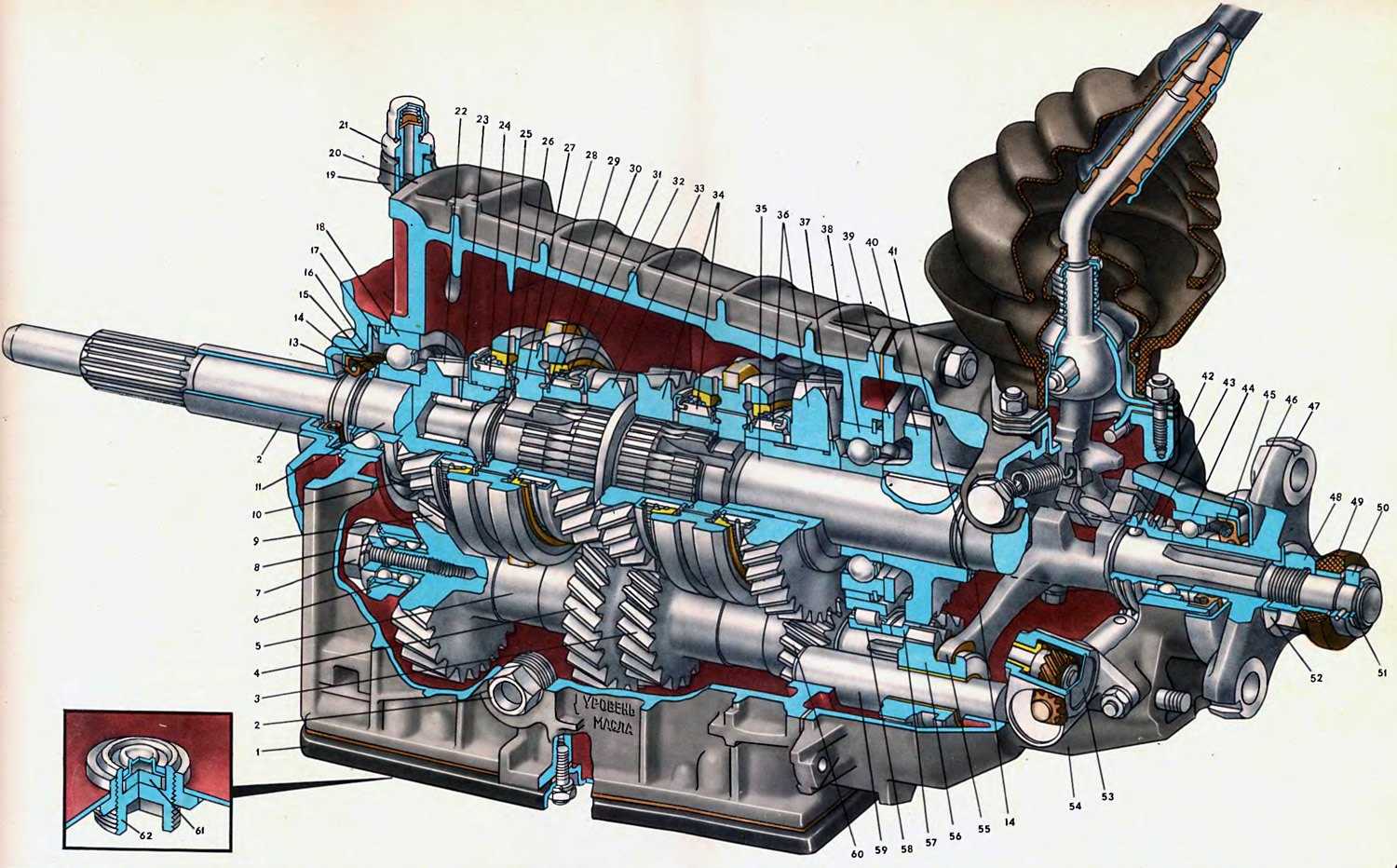

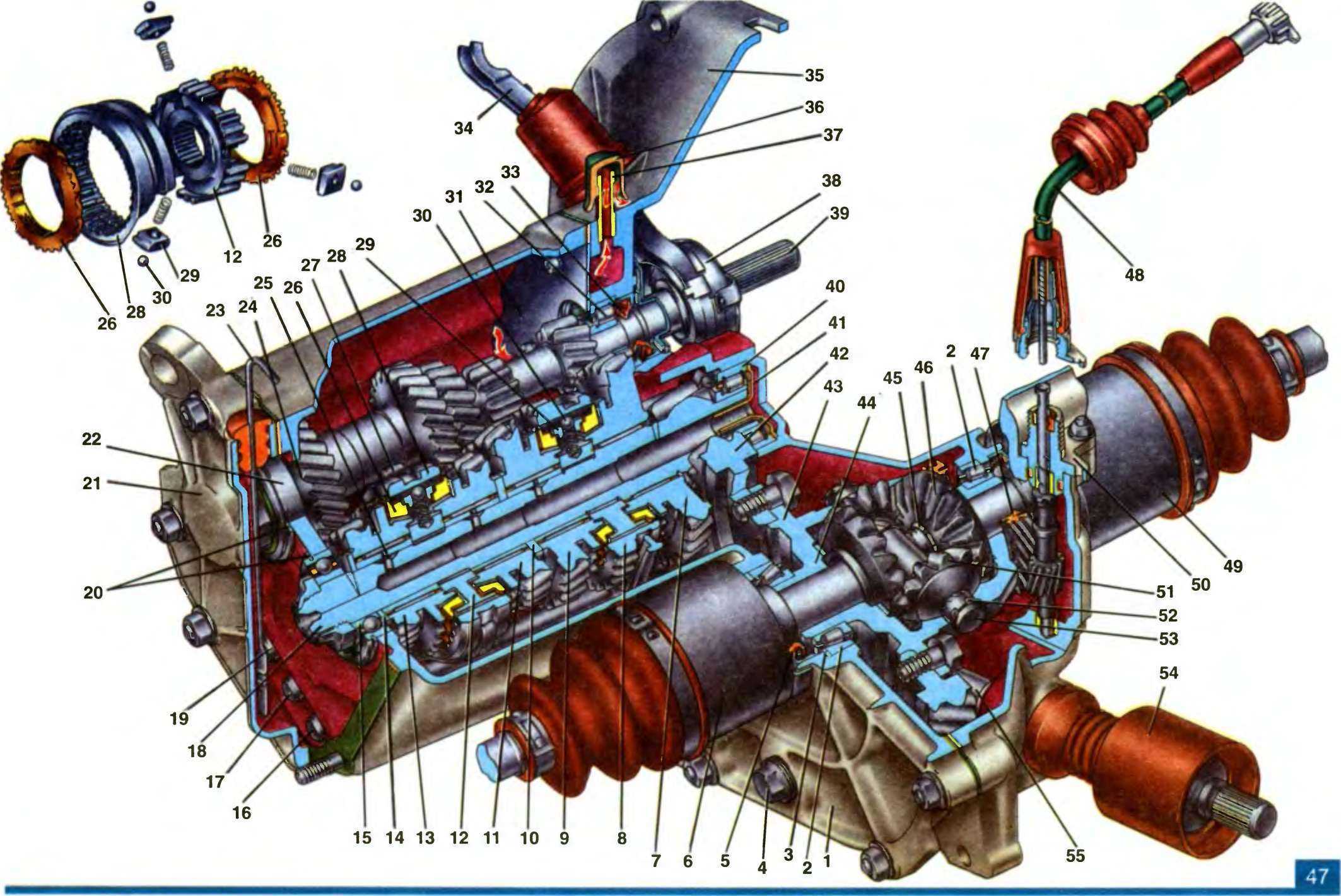

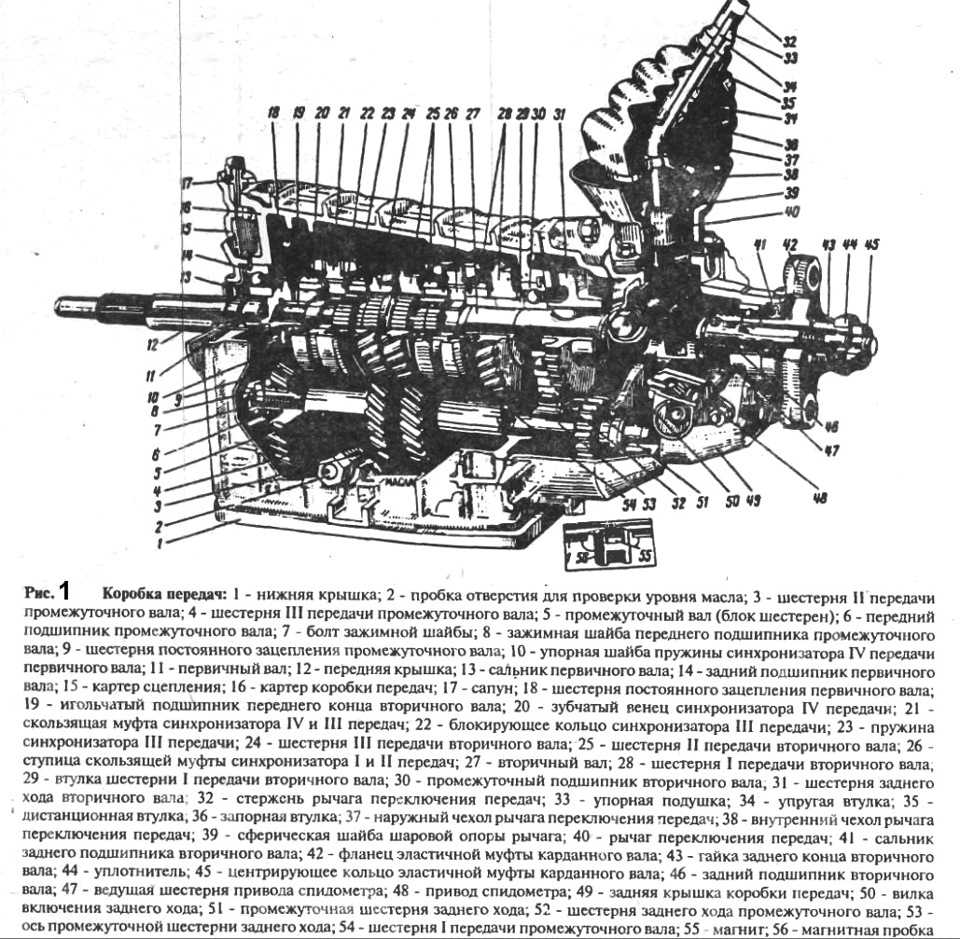

В завершении, осуществляется демонтаж коробки вместе со сцеплением. Далее устройство подлежит разборке. Это позволяет определить, какие комплектующие детали были изношены до предела и нуждаются в замене. Недопустимо наличие коррозии, сколов и трещин. При самостоятельном ремонте необходима схема коробки. Установка 5 ступенчатой КПП на ВАЗ должна происходить в обратном порядке.
