Часто задаваемые вопросы
1. Как завести ВАЗ 2106 без ключа?
Возможно, вам потребуется завести ВАЗ 2106 без ключа в случае, если вы потеряли его или забыли в машине. Следуйте этим шагам для получения возможности запуска:
- Убедитесь, что автомобиль находится в нейтральном положении, стояночный тормоз активирован и рычаг коробки передач установлен в положение «Р».
- Откройте капот автомобиля и найдите зажигательные провода.
- Соедините провода от аккумулятора напрямую с соответствующими контактами внутри моторного отсека.
- После установки контактов попросите помощника повернуть зажигание в положение «Включено».
- Теперь вы сможете запустить автомобиль, поворачивая контактные провода вместе.
2. Каким образом восстановить ключ для ВАЗ 2106?
Восстановление ключа для ВАЗ 2106 может быть достаточно сложной задачей и, к сожалению, требует обращения к специалисту.
Следуйте этим шагам, чтобы восстановить ключ:
- Обратитесь в автосервис или к специалисту, занимающемуся ремонтом автомобильных замков и ключей.
- Предоставьте им данные о вашем автомобиле и подробное описание проблемы.
- Специалист проведет диагностику и подберет подходящий ключ для вашего ВАЗ 2106.
- После чего вам необходимо будет запрограммировать новый ключ в автомобиле с помощью специального оборудования.
3. Какова цена на восстановление ключа для ВАЗ 2106?
Цена на восстановление ключа для ВАЗ 2106 может варьироваться в зависимости от места обслуживания и степени повреждения ключа.
Обычно цена на восстановление ключа для ВАЗ 2106 состоит из следующих факторов:
- Стоимость ключа или его деталей (в зависимости от типа ключа и сложности его изготовления).
- Работа специалиста по изготовлению и программированию ключа.
- Дополнительные расходы на диагностику и проверку работы ключа.
Установка бесконтактного электронного зажигания на автомобили ВАЗ-2101 — 2107
Что делать если вам нужно поменять какую-то деталь на своем автомобиле, а вы не знаете, как к ней подступиться, с чего начать, да и вообще где она находится? А что если по регламенту вашего автомобиля пришло время проводить смену расходников, а вы не знаете, что это? Ну и в конце концов, как быть если ваше транспортное средство просто не заводится? Обо всем этом и многом другом, вы можете узнать, не выходя из дома, ну или же их вашего авто! Вам всего лишь нужно зайти на сайт CAR.RU, в раздел «ремонт машины» и найти необходимую вам инструкцию, на подобие изложенной ниже.
В современном мире, большое количество собственников авто-классик, чаще всего ставят на транспортное средство бесконтактное электронное зажигание (БЭЗ). Данное явление можно объяснить довольно просто. Этот вид зажигания, безусловно, имеет гарантированные плюсы, которые проверены на деле многими годами. Прежде всего, это простота и легкость в использовании, его настройке. В случае, если вас, уже откровенно говоря, напрягает контактная пара и по каким-то причинам исправно не функционирует или полностью выходит из строя, в общем, если до конца еще не определились в том, нужен ли вам данный комплект, тогда ниже представленная информация поможет определиться окончательно.
Непосредственно, переходим к основному: выбор и установка БЭЗ на вашего «железного коня».
Мы рекомендуем приобрести комплект отечественного производителя, а конкретнее из Старого Оскола.
В комплекте имеются следующие предметы: катушка, коммутатор, жгут проводов и распределитель.
Данный вид набора является можно сказать лучшим. Сразу оговоримся, что стоимость, довольно, высокая. Перед тем как приобрести, посмотрите какой блок имеется у вашего двигателя, потому что распределители разнятся по длине.
Чтобы установить, для этого вооружитесь сверлом, дрелью, несколькими саморезами. Эти предметы понадобятся в ходе установки катушки в моторном отсеке. На определенных двигателях есть специальное место для крепления, а коммутатор вы приделаете собственноручно. Не забудьте взять рожковый ключ на «тринадцать», торцовые либо накидные — на «восемь», «десять» и «тридцать восемь».
Смена БЭЗ:
Ключом на «тридцать восемь» открепите гайку храповика до тех пор пока не сойдутся мети на шкиве коленвала и крышке двигателя, таким образом получается, что необходимо поставить двигатель на метку «ВМТ».
Надеемся, что ваша память не подведет. Вам нужно будет отложить в памяти место нахождения распределителя и бегунка, аналогично установите новый распределитель.
Зафиксируйте в памяти провода, крепящиеся к катушке с меткой Б+. Затем раскрутите и снимите ее.
Далее возьмите ключ на «тринадцать» и отвинтите с его помощью гайки замка, распределителя, после чего снимаем его. Будьте бдительны и предельно внимательны — не потеряйте прокладку.
Теперь прикрепите коммутатор и проверните черный провод «на массу».
Ставим и крепим катушку к кузову. Стандартные провода подключаются на соответственные клеммы.
Провода с коммутатора, на которых показана метка «+» на соответствующую клемму, второй провод — с пометкой «-».
Ставьте распределитель, гайку замка до конца не затягивайте.
Провода от коммутатора должны подключаться к распределителю.
Проверьте положение распределителя и бегунка, наденьте крышку и подключите провода в следующей последовательности 1-3-4-2.
Когда будете осуществлять установку БСЗ, то будьте внимательны! Новички в этом деле могут делать элементарные ошибки, такие как подключение катушки с перепутанными местами провода. Перед запуском все проверьте на предмет неполадок.
Сделали? Смело включайте двигатель и приступайте к регулировке зажигания, можно регулировать «на слух». Но, конечно, лучше воспользоваться стробоскопом.
Если после установки электронного зажигания ваш автомобиль не заводится, а такие ситуации бывают довольно часто, проверь все от начала и до конца, ведь могли перепутать как вв провода к цилиндрам, так и неправильно установить привод трамблера.
Удачи! У вас все получится!
Провод для электропроводки автомобиля, требования к качеству провода
Принципом, на котором нужно основывать выбор кабеля, является обеспечение пожарной безопасности, поскольку в результате вполне прозаичных причин транспортное средство достаточно легко подвержено возгоранию. В любой проводке, в том числе и в автомобильной, есть два главных фактора риска: токовая перегрузка и короткое замыкание.
Кабель необходимо выбирать так, чтобы не допустить перегрева и токовой перегрузки при правильной установке, а изоляция провода должна защищать от возможного короткого замыкания, а также минимизировать последствия, если это произошло.
И главное: важно, чтобы кабель доставлял живительную энергию без существенных потерь. Автомобильный кабель необходимо выбирать, учитывая два главных аспекта: его физико-механические параметры и электрические характеристики
Что касается электрических характеристик кабеля, то они отвечают за безопасность и потери электроэнергии. Два важных параметра — материал и диаметр жилы кабеля. Они обусловливают определенные показания сопротивления на метр длины. Чем меньше сопротивление, тем лучше: теряется меньше энергии по дороге от АКБ к месту назначения. Кроме того, кабель меньше нагревается.
Намного лучше применять провод с медной жилой, нежели с алюминиевой. Однако наиболее эффективными являются жилы из бескислородной меди. Их сопротивление еще меньше, однако такой кабель дороже. Если говорить о диаметре жилы, то его желательно выбирать побольше, но не перестарайтесь.
Физико-механические параметры относятся больше к изоляции, нежели к жиле. Изоляция отыгрывает важную роль: защищает кабель от короткого замыкания и оголения жилы
Поэтому важно, чтобы изоляция не плавилась, не дубела и не растрескивалась. Она должна иметь определенный запас прочности, чтобы не рваться в условиях малейшего трения/натяжения/качения
Не должна никоим образом вступать в реакции с различными изделиями химической промышленности, которые предназначены для «профилактики», «кормления» и «лечения» автомобиля.
В общем, ответственность изоляции — противостоять всевозможным химическим и физическим воздействиям, которым кабель подвергается. Кроме того, если возник пожар, изоляция не должна распространять огонь.

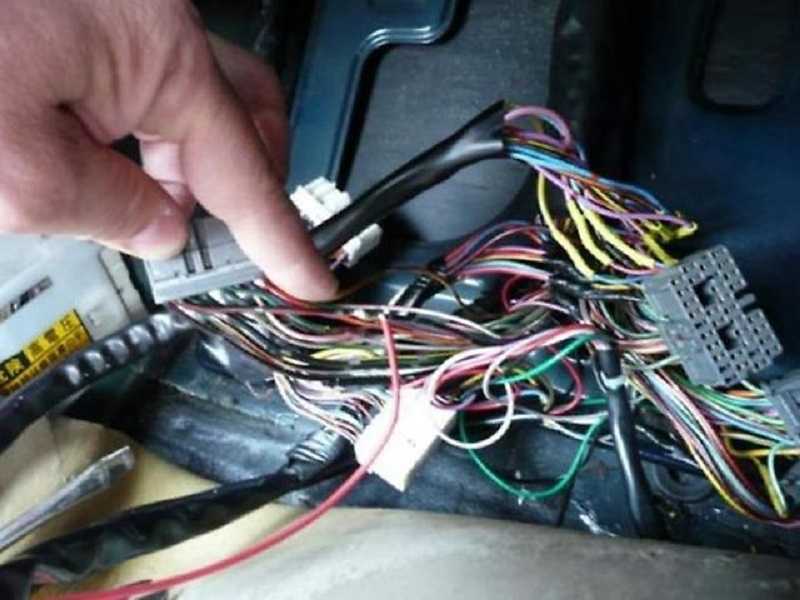

Как проверить проводку
Провести диагностику электрооборудования можно с помощью вольтметра, омметра или мультиметра, специальных диагностических стендов. Проводится и компьютерная диагностика, во время которой происходит считывание кодов ошибок и основных показателей бортовой сети машины. Для самостоятельной проверки цепей и поиска неисправностей электрики достаточно одного мультиметра или сигнальной лампы.
Используем мультиметр

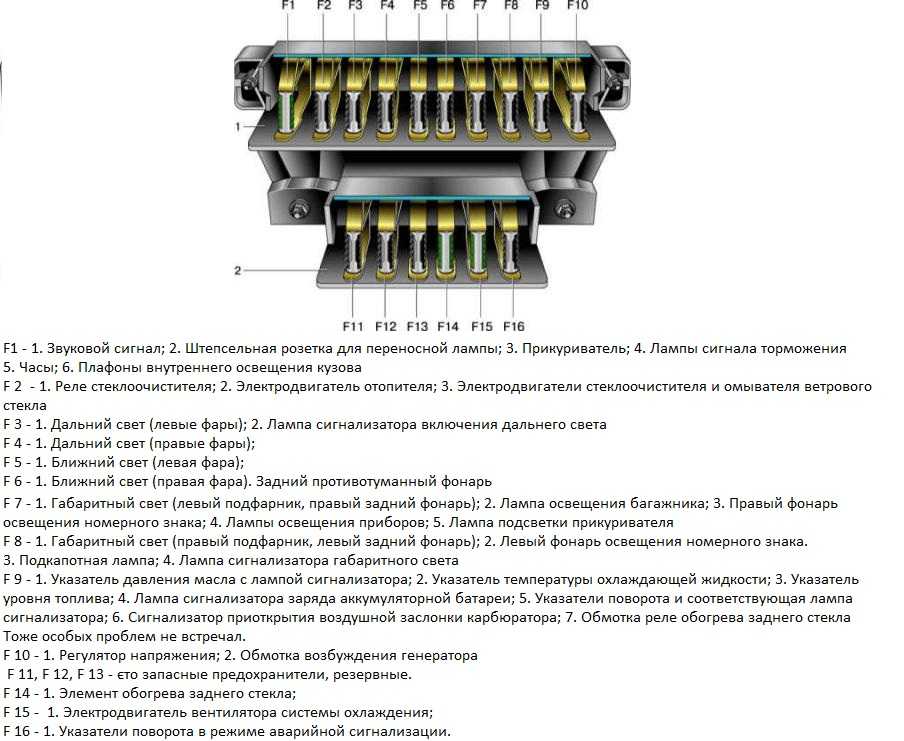

Предохранители в бортовой сети считаются наиболее «слабым» звеном в плане долговечности. При нештатных ситуациях (например, при коротком замыкании) предохранительные элементы «берут удар на себя», защищая остальную электрику и электрооборудование машины. Предохранители восстановлению не подлежат и во время ремонта заменяются.
Проверяем напряжение
Перед тем, как проверить проводку в автомобиле, необходимо замерить напряжение электрической цепи между отдельными компонентами и электрооборудованием. Прозвонить можно так:
- Установить мультиметр в режим вольтметра.
- Подсоединить один щуп измерительного прибора к «минусу» аккумуляторной батарее либо к массе машины.
- Второй щуп подсоединить к подающему проводу цепи.
Если на дисплее прибора появляется определенное значение, то на данном участке цепи электрической схемы есть напряжение. Можно сравнить значения с требуемыми в соответствии с руководством по эксплуатации автомобиля.
Ищем короткое замыкание
После измерения напряжения выполняют поиск короткого замыкания цепей. Для этого потребуются либо мультиметр, либо сигнальная лампа. Что касается лампы, то при исправной проводке и отсутствии замыкания она не должна загораться.
Замыкание проводки, как и отсутствие напряжения (нулевое или бесконечное сопротивление в электрической цепи), свидетельствует о неисправностях в одном из 2‐х компонентов:
- Потребителя — электрооборудования, устройств, предохранителей, блоков.
- Проводки — обрыв или замыкание проводов, плохие контакты проводки в месте соединения с потребителем.
Проверку на замыкание можно выполнить и в режиме вольтметра. Для этого на проверяемом участке необходимо извлечь все предохранители, подключить щуп к клеммам предохранительного элемента. Значение «0» на экране свидетельствует о наличии замыкания в цепи. Если при попытке пошевелить провода в цепи появляется напряжение, значит, замыкание вызвано именно проводкой, потребуется замена проводов.
Проверяем качество заземления
В автомобилях используется однопроводная схема электропроводки – это означает, что «минус» идет на массу (кузов) машины. Однако коррозия металлических деталей, их окисление и разрушение, «разбалтывание» приводят к нарушению заземления и, как следствие, к нарушению контактов бортовой цепи.
Проверка заземления, как и других элементов электрики авто, осуществляется с помощью мультиметра. Порядок действий следующий:
- Отключение АКБ.
- Подсоединение одного щупа мультиметра к кузову (металлическим деталям) машины.
- Подсоединение второго щупа к заземляющему элементу или месту соединения проводки.
Выведенное на экран прибора значение следует сравнить с заводскими данными (руководство по эксплуатации авто). Если значения сильно расходятся, то необходимо провести восстановление заземления — зачистить металл в месте соединения, проверить надежность крепления.
Проверяем целостность цепи
Соединение проводов в электрической цепи автомобилей — одно самых уязвимых мест во всей электрике машины. Помимо разрушения изоляции, нарушения целостности и обрывов в местах соединения здесь также нередко возникает окисление контактов. Определить дефекты можно не только с помощью измерительного прибора, но и визуально. Если целостность цепи нарушена именно в месте соединения, то потребуется пайка проводов с разъемами. В противном случае необходимо найти поврежденный участок, для чего понадобятся сигнальная лампа или мультиметр.

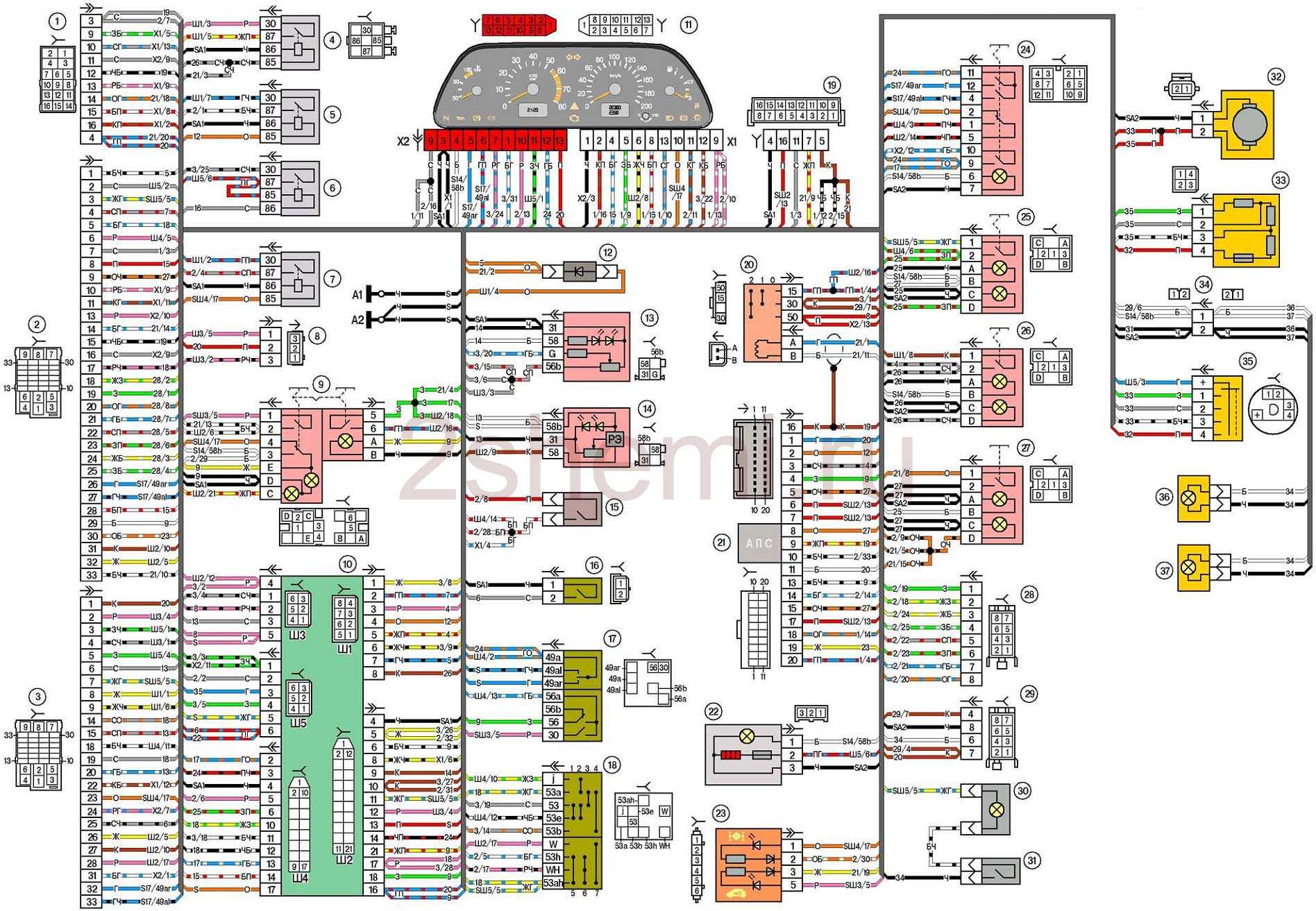

Интерактивная схема электрооборудования автомобилей ВАЗ–2106, ВАЗ-21061, ВАЗ-21063, ВАЗ-21065 1988–2001 гг ВАЗ 2106
| 1 — передние фонари; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле лампы сигнализатора заряда аккумуляторной батареи; 5 – реле включения ближнего света фар; 6 — реле включения дальнего света фар; 7 – стартер; 8 – генератор; 9 – наружные фары; 10 – внутренние фары; 11 – датчик включения электродвигателя вентилятора; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 – звуковой сигнал; 14 – катушка зажигания; 15 – распределитель зажигания; 16 – свечи зажигания; 17 — электромагнитный клапан карбюратора; 18 – датчик указателя температуры охлаждающей жидкости; 19 – подкапотная лампа; 20 – выключатель света заднего хода; 21 – датчик указателя давления масла; 22 – датчик сигнализатора недостаточного давления масла; 23 – датчик сигнализатора недостаточного уровня тормозной жидкости; 24 — моторедуктор очистителя ветрового стекла; 25 – коммутатор*; 26 — электродвигатель омывателя ветрового стекла; 27 – реле включения электродвигателя вентилятора**; 28 – регулятор напряжения; 29 – реле-прерыватель очистителя ветрового стекла; 30 – дополнительный блок предохранителей; 31 – основной блок предохранителей; 32 – реле-прерыватель аварийной сигнализации и указателей поворота; 33 – реле включения обогрева заднего стекла***; 34 – выключатель стоп-сигнала; 35 – штепсельная розетка для переносной лампы****; 36 – добавочный резистор электродвигателя отопителя; 37 – электродвигатель отопителя; 38 – переключатель электродвигателя отопителя; |
39 – часы; 40 – лампа освещения вещевого ящика; 41 – прикуриватель; 42 – выключатель аварийной сигнализации; 43 – регулятор освещения приборов; 44 – лампа сигнализатора уровня тормозной жидкости; 45 – трехрычажный переключатель; 46 – выключатель зажигания; 47 – выключатель обогрева заднего стекла***; 48 – выключатель заднего противотуманного фонаря; 49 – выключатель наружного освещения; 50 – выключатели плафонов, расположенные в стойках передних дверей; 51 – моторедукторы электростеклоподъемников передних дверей***; 52 – выключатели плафонов, расположенные в стойках задних дверей; 53 – выключатель контрольной лампы стояночного тормоза; 54 – плафоны освещения салона; 55 – указатель уровня топлива с сигнализатором резерва; 56 – указатель температуры охлаждающей жидкости; 57 – указатель давления масла с сигнализатором недостаточного давления; 58 – тахометр; 59 – лампа сигнализатора стояночного тормоза; 60 – лампа сигнализатора заряда аккумуляторной батареи; 61 – лампа сигнализатора воздушной заслонки карбюратора; 62 – контрольная лампа габаритного света; 63 – лампа сигнализатора указателей поворота; 64 – лампа сигнализатора дальнего света фар; 65 – спидометр; 66 – выключатель сигнализатора воздушной заслонки карбюратора; 67 – переключатель электростеклоподъемника левой передней двери***; 68 – реле включения электростеклоподъемников передних дверей***; 69 – переключатель электростеклоподъемника правой передней двери***; 70 – задние фонари; 71 – фонари освещения номерного знака; 72 – датчик указателя уровня и резерва топлива; 73 – колодки, подключаемые к элементу обогрева заднего стекла***; 74 – лампа освещения багажника; 75 – задний противотуманный фонарь. |
Порядок условной нумерации штекеров в колодках: а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.
* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.
Электросхемы ВАЗ 2106 отдельных составляющих
Ниже представлены схемы проводки ВАЗ 2106 в цветных фото и картинках. Каждая система оснащается планом электрооборудования, позволяющим выполнять соединение проводов и подключать электрические приборы.
Электросхема соединений генератора
Схема генераторного узла «шестерки»
Обозначение компонентов проводки генераторного узла:
- 1 — АКБ;
- 2 — генераторная установка «шестерки»;
- 3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения;
- 4 — замок;
- 5 — пластиковый модуль с предохранительными элементами;
- 6 — контрольный световой индикатор, определяющий заряд АКБ;
- 7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.
Электросхема стартера
Электросхема стартерного узла на ВАЗ 2106
Проводка «шестерки» для запуска силового агрегата завязана на стартерном узле:
- 1 — стартерное устройство автомобиля;
- 2 — АКБ;
- 3 — генераторная установка;
- 4 — замок зажигания.
Символом Р1 обозначается втягивающая обмотка реле, а знаком Р2 — удерживающая.
Электросхемы контактной и бесконтактной системы зажигания
В зависимости от модификации отечественная «шестерка» может быть оснащена контактной либо бесконтактной системой зажигания. Оба варианта имеют определенные отличия, указанные в приведенных схемах.
Контактная система зажигания 2106
Обозначение компонентов:
- 1 — свечи зажигания;
- 2 — распределитель;
- 3 — выключатель зажигания;
- 4 — катушка;
- 5 — коммутатор;
- 6 — генератор;
- 7 — АКБ.
Схема бесконтактной СЗ на «шестерке»
Обозначение составляющих:
- 1 — АКБ;
- 2 — генератор;
- 3 — замок зажигания;
- 4 — катушка;
- 5 — коммутатор;
- 6 — датчик-распределитель;
- 7 — свечи.
Электрическая схема управления электромагнитным клапаном карбюратора 21053-1107010
Схема управления клапаном карбюраторного устройства 2106
Обозначение компонентов:
- 1 — концевое переключательное устройство карбюраторного агрегата;
- 2 — непосредственно сам клапан двигателя;
- 3 — модуль, использующийся для управления карбюраторным узлом;
- 4 — катушка зажигания;
- 5 — коммутаторное устройство;
- 6 — переключатель зажигания, является замком.
Электросхема указателей поворотов и аварийной сигнализации
Схема указателей поворотных огней и световой сигналки
Обозначение компонентов:
- 1 — световые устройства поворотных огней, установленные в передних оптических приборах;
- 2 — АКБ;
- 3 — генераторный узел авто;
- 4 — боковые поворотные огни, расположенные на передних крыльях;
- 5 — главный монтажный модуль с предохранительными элементами;
- 6 — вспомогательный управляющий блок с предохранительными устройствами;
- 7 — замок зажигания;
- 8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли;
- 9 — переключательное устройство для активации и отключения поворотных огней;
- 10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки;
- 11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней;
- 12 — световые устройства указателей поворотных огней в задней оптике.
Схема включения звуковых сигналов
Схема активации и отключения звуковых импульсов
Описание основных элементов этой составляющей электросхемы:
- 1 — звуковые устройства, использующиеся для воспроизведения импульсов;
- 2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения;
- 3 — переключатель звуковых импульсов;
- 4 — монтажный модуль с предохранительными элементами;
- 5 — генераторная установка ВАЗ 2106;
- 6 — АКБ.
Схема включения электродвигателя отопителя
Схема активации электрического моторчика отопительной системы
Обозначение элементов системы активации электромотора отопительного узла:
- 1 — электрический моторчик отопительной системы;
- 2 — дополнительный резисторный элемент;
- 3 — переключательное устройство электрического мотора печки в салоне машины;
- 4 — предохранительный модуль;
- 5 — замок;
- 6 — генераторный узел;
- 7 — АКБ.

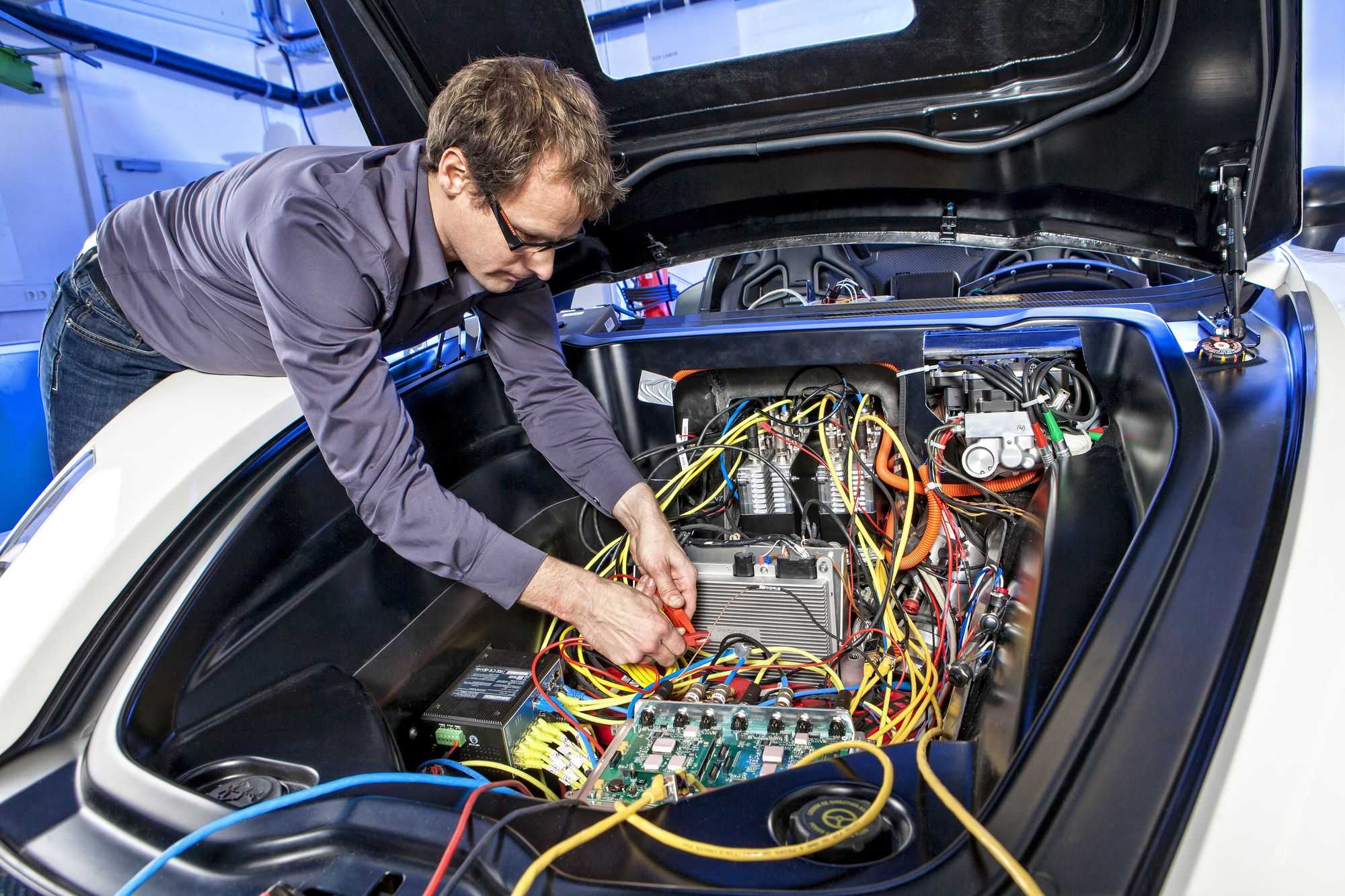

Как искать неисправности в электропроводке автомобиля, подробно
Если какой-то исполнительный механизм или электрический прибор перестал функционировать, не стоит сразу менять его. Не исключено, что причина отказа скрывается в нарушении работоспособности электропроводки, а значит монтаж нового оборудования не решит проблему.
Любое заводское руководство к автомобилю рекомендует начать поиск причины поломки с прозвона электропроводов, которые соединяют этот механизм или прибор с другими элементами. Для этого вооружитесь мультиметром или сигнальной лампочкой на 12 В с соединительными проводами.
проверяем напряжение
Итак, если один из электронных элементов в автомобиле перестал работать, в первую очередь следует проверить напряжение электрической цепи, соединяющей его с иными устройствами. Для этого:
- Включите на мультиметре режим вольтметра.
- Подсоедините один из щупов устройства к отрицательной клемме АКБ (если проверяемый прибор расположен под капотом) либо к массе ТС, стараясь выбрать на кузове точку с хорошим контактом.
- Подсоедините второй щуп к подающему кабелю в проверяемой цепи, заранее демонтировав его с клеммы прибора или устройства.
Проводка системы зажигания заслуживает наибольшего контроля
Если на мультиметре появится значение, значит провод исправен и напряжение в нем присутствует. Проделайте операцию с прочими проводами, и когда обнаружите точку, где напряжение отсутствует, можно сделать вывод, что источник поломки находится в данном отрезке.
Важно! В некоторых электроцепях автомобиля напряжение присутствует лишь тогда, когда ключ в замке зажигания стоит в определенном положении
ищем короткое замыкание

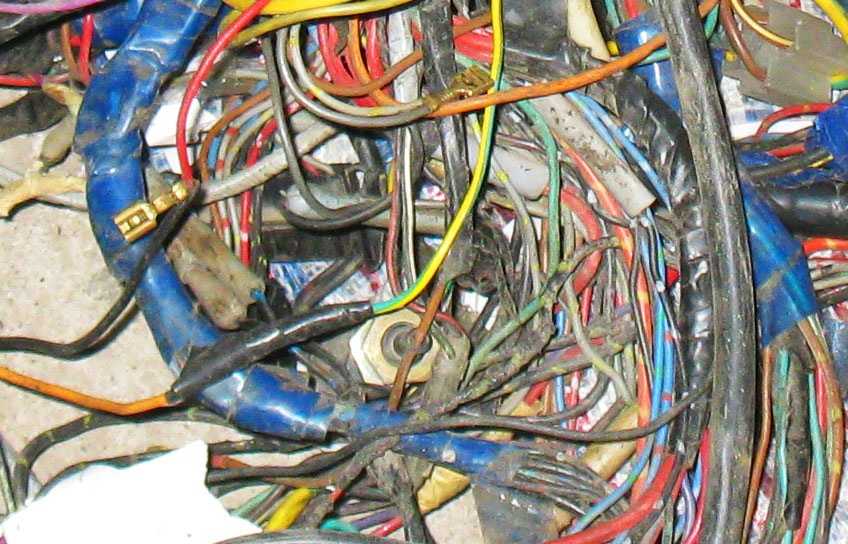

Лучше не доводить провода в автомобиле до такого состояния
Эта процедура характеризуется полным отсутствием напряжения в цепи.
- Нужно извлечь плавкий предохранитель, который отвечает за проверяемую цепь.
- Переведите мультиметр в режим омметра.
- Подсоедините один из щупов к клеммам предохранителя в момент, когда остальное оборудование и приборы данной цепи обесточены.
- Далее пошевелите провод — если при этом на мониторе будут появляться значения, то провод закорачивает.
Зачастую такое происходит с проводами в тех местах, где протерлась изоляция.
проверяем качество заземления
Так как подавляющее большинство ТС имеют однопроводную схему электропроводки, а все электрооборудование получает «-» через металлический корпус автомобиля, качество заземления механизмов и приборов отыгрывает решающую роль. Однако в ходе эксплуатации элементы корпуса:
Такие контакты в первую очередь попадают под подозрение
- Разбалтываются.
- Окисляются.
- Ржавеют.
Поэтому у подключенного к корпусу электрооборудования теряется электрический контакт и они начинают функционировать с перебоями. Чтобы проверить их исправность, проверьте надежность заземления:
- Отсоедините АКБ и подключите один провод мультиметра к массе ТС.
- Второй провод подсоедините к точке заземления либо к проверяемому соединению.
- Если на экране появятся значения, нужно сверить их с заводскими. Если они близки, то заземление в порядке.
проверяем целостность цепи
Порядок действий:
С таким контактом электрическое оборудование не будет работать
- Отключаем напряжение от цепи, отключив клемму на аккумулятор или вытащив плавкий предохранитель.
- Проверяем электроцепь на целостность, подсоединив ее концы к щупам мультиметра.
- Далее присоединяем один щуп к массе ТС.
- Если на мониторе появятся значения, разрывы в цепи отсутствуют.
- Если монитор остается статичным, это говорит о разрыве в электроцепи.
ГУ или генератор
Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.
К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров
Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток
ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.
| 1 | обмотка ротора генератора |
| 2 | генератор |
| 3 | обмотка статора генератора |
| 4 | выпрямитель генератора |
| 5 | аккумуляторная батарея |
| 6 | тумблер зажигания |
| 7 | контрольная лампа заряда аккумуляторной батареи |
| 8 | реле контрольной лампы заряда аккумуляторной батареи |
| 9 | блок предохранителей ВАЗ -2106 |
| 10 | дроссель |
| 11 | термокомпенсирующий резистор |
| 12 | добавочные резисторы |
| 13 | регулятор напряжения |
Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.
Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.
Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.
Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ (замку).
Действие реле сводится к следующему: лишь только вольтаж БС снижается (опускается ниже 12-вольтового значения), релейные контакты размыкаются, индикатор задействуется, давая знак водителю.
Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:
- как только проворачивается ключ в ЗЗ, на регулятор реле через предохранитель подаётся (вывод 15) электроимпульс;
- в регуляторе напряжение трансформируется и идёт дальше на положительную щётку ГУ;
- затем через щётку напряжение идёт на обмотку возбуждения ГУ;
- затем – на отрицательную щётку, через которую и выводится на массу.
После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением. Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки.
Постоянное включение индикаторной лампы заряда свидетельствует о неправильной работе гена. Происходит же это по разным причинам. Для начала следует проверить предохранители: если они в активном состоянии, то внимания заслуживают уже оба реле: регулятор и зарядник. Если и они в порядке, то уже неисправности надо искать в самом генерирующем устройстве.
Прежде чем приступить к замене реле, рекомендуется тщательно проверять функционирование регулятора. Автомобиль запускается, обороты придерживаются в пределах 2500-3000 об/мин. После этого нужно отключить все потребители тока, кроме зажигания. Затем надо измерить напряжение на выводах АКБ.
Зарядка может пропадать в следующих случаях:
- Если изношены генераторные щётки.
- При неисправностях генерирующего устройства.
- Если неисправно реле зарядки.
- При выходе из строя выпрямительного блока (диодный мост).
Таким образом, инсталляция выносного реле-регулятора взамен встроенного принесёт много пользы. Дело в том, что современные зарядные системы обладают куда большей мощностью. Тем самым, современные ЗУ и намного сложнее, чем системы старого образца.
- Абсолютно легально (статья 12.2);
- Скрывает от фото-видеофиксации;
- Подходит для всех автомобилей;
- Работает через разъем прикуривателя;
- Не вызывает помех в радиоприемнике и сотовых телефонах.
Реле-регулятор напряжения ВАЗ 2106 обеспечивает нормальное функционирование важных механизмов и приборов транспортного средства. От него, в частности, зависит адекватная работа системы зажигания автомобиля и его генератора, а также состояние АКБ.
Что такое бесконтактное зажигание и его преимущества
Еще одним интересным вариантом тюнинга классических моделей является установка бесконтактного типа зажигания карбюратора. Определенно, от такого новшества машина только выигрывает – ровнее работает двигатель, пропадают провалы при разгоне автомобиля, гораздо легче происходит запуск мотора в холодную пору. Кроме того, есть экономия, связанная с расходом топлива.
Уже с его помощью вырабатываются иные импульсы, характерные для первичной обмотки на катушке. С прерыванием вторичная обмотка производит ток высокого напряжения. С контакта распределителя происходит подача тока к свечам зажигания в требуемой последовательности.
Итак, вы приобретаете комплектацию бесконтактного зажигания на ВАЗовскую «классику», которое должно соответствовать по своим характеристикам двигателю автомобиля. Далее нам понадобится схема электропроводки на ВАЗ 2106.
В комплектации такого зажигания должны быть следующие запасные части:
- блок коммутации;
- катушка;
- комплект высоковольтной проводки;
- свечи зажигания – ДВРМ;
- соединительные провода.
Этапы работ
Для успешной замены зажигания бесконтактным, важно придерживаться принципов соблюдения правильной технологии работ. Снимайте минус-клемму со своей АКБ
Всегда любые виды электроремонта нужно начинать с этого действия.
Вот здесь на помощь уже придет проводка на ВАЗ 2106:
- От катушки зажигания отключаем провода, в том числе главный высоковольтный.
- Извлекайте трамблера крышку.
- Бегунок следует ставить так, чтобы не сбивать его необходимые настройки.
- Метка на блоке ставится там, где есть прорези внизу корпуса трамблера.
- Откручивайте гайку и доставайте старый трамблер прежней, контактной системы зажигания.
- Прежде, чем монтировать новую систему, откройте крышку обновленного трамблера и поставьте бегунок в то же положение, как на старом варианте. Можете ставить его в отверстие головки блока.
- Сдвигайте метку по необходимому уровню и закручивайте гайки.
Теперь можно производить сборку, как подсказывает схема ВАЗ 21063 – одевается крышка, подключаются высоковольтные провода. Можно приступать к демонтажу старой катушки зажигания (об этом говорилось выше).
- Устанавливаем новую катушку и подводим к ней другой отвод высоковольтного провода.
- Теперь на свои места ставим все высоковольтные провода. Контакт «К» понадобится нам для коричневых проводов новой катушки, в то время как синие – будут идти к контакту «Б».
- Нужно выбрать место для размещения коммутатора, чаще это делают в районе бачка омывателя. Он укрепляется на саморезах.
Замена проводки ВАЗ 2106 произведена. Теперь можно стягивать провода изолентой. Осталось произвести запуск двигателя и откорректировать работу системы зажигания.
Первое, на что следует обратить внимание в этом случае, целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания. Свечи зажигания проверяются на отдельном стенде
В отдельных случаях – причиной может послужить неисправный генератор ВАЗ 2106 и проводка к нему.
