Как проверить и заменить датчик холла на ваз 2106: советы, фото и видео

Как поменять датчик холла на ВАЗ 2106 с электронным зажиганием

Приветствую всех владельцев автомобиля ВАЗ 2106! Сегодня я хотел бы рассказать вам о процедуре замены датчика холла на этой модели автомобиля с электронным зажиганием. Этот датчик играет важную роль в работе системы зажигания, поэтому его регулярная проверка и замена при необходимости могут быть необходимыми для оптимальной работы двигателя.

Необходимые инструменты и материалы

Прежде чем приступить к замене датчика холла, убедитесь, что у вас есть следующие инструменты и материалы:

Гаечный ключ или торцевой ключ;
Отвертка;
Новый датчик холла;
Смазка для датчика холла;
Набор для снятия проводов.

Шаги по замене датчика холла

Перейдем теперь к самой процедуре замены датчика холла на ВАЗ 2106:

Откройте капот автомобиля и найдите датчик холла. Он находится неподалеку от распределительного вала и похож на небольшую прямоугольную коробку.
С помощью гаечного или торцевого ключа ослабьте крепежные болты, крепящие датчик холла к двигателю

Осторожно отсоедините провода от датчика.
Снимите старый датчик холла и проверьте его состояние. Если вы обнаружите какие-либо повреждения или износ, рекомендуется заменить его на новый.
Перед установкой нового датчика холла, нанесите небольшое количество смазки на контактные площадки.
Аккуратно установите новый датчик холла на свое место и плотно закрепите его к двигателю с помощью крепежных болтов.
Подсоедините провода к новому датчику холла и убедитесь, что они надежно зафиксированы.
Проверьте, не забыли ли вы подключить какие-либо другие провода или детали

Затем аккуратно закройте капот автомобиля.

Замена датчика холла на ВАЗ 2106 с электронным зажиганием завершена. Рекомендуется провести тестовую поездку, чтобы удостовериться в правильной работе системы зажигания. Если у вас возникнут какие-либо трудности или вопросы, рекомендуется обратиться к специалисту.

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

Номер предохранителя	Сила тока,А	Защищаемые цепи
F1	10	Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2	10	Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла
F3	10	Резервный
F4	10	Резервный
F5	20	Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6	10	Прикуриватель. Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты)
F8	10	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9	7.5	Регулятор напряжения генератора (на автомобилях с генератором Г-222)
F10	10	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701)
F11	10	Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
F12	10	Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете)
F13	10	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F14	10	Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света
F15	10	Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика
F16	10	Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете)
F17	10	Левая фара (ближний свет)

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар; F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты. Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал). Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный 7,5А — Коричневый

Как проверить и заменить датчик Холла на ВАЗ 2107?

Датчик Холла ВАЗ 2107 — это один из самых необходимых узлов в системе зажигания авто. Если он выходит из строя, то могут начаться перебои в работе силовой установки и вполне возможно, что автомобиль полностью остановится.

Датчик Холла на ВАЗ 2107 — это управляющее устройство, являющееся контролером распредвала, который устанавливается вблизи трамблера и гарантирует его правильную работу. Вал прерывателя-распределителя располагает специальной пластиной, в форме короны. На этой пластине имеются специальные прорези, а на контролере распределительного вала стоит магнит. Во время вращения распредвала, металлические лопасти входят в пространство контролера. Вследствие этого вырабатывается импульсное напряжение, идущее к катушке зажигания, и происходит его преобразование в повышенное. Конечная цель — это свечи зажигания.

Нужно заметить, что у контролера распределительного вала ВАЗ 2107 имеется только 3 клеммы. Одна подключена к минусу, а другая – питает напряжение шесть Вольт, 3-я – передает импульс конкретно коммутатору.

Как распознать проблему

Если у вас возникли подозрения, что контролер Холла на ВАЗ начал давать сбои, перед его заменой нужно убедиться, что проблема именно в нем. Определяется это по следующим признакам:

силовой агрегат с трудом запускается или же, вообще не заводится;
двигатель работает с рывками, обороты неравномерные;
Силовая установка
рывки при езде на высоких скоростях;
непредсказуемая работа мотора – он может остановиться когда угодно.

Способ проверки

Специалисты рекомендуют перед заменой следующие способы проверки датчика Холла, автомобиля семейства ВАЗ:

Самый легкий и самый верный это одолжить у кого-то проверенный или новый датчик и установить его взамен своего. В случае если работа двигателя нормализовалась, то нужно идти в магазин и приобретать новый.
Второй способ заключается в измерении напряжения на выходе при помощи тестера. Исправный датчик выдает напряжение 0,4-11 Вольт.
Следующий вариант можно назвать имитацией работы контролера Холла. Освоить его не тяжело, нужно вытянуть колодку с 3-мя штекерами с самого контролера. Далее, включаем зажигание и соединяем 3-ий и 6-ой выходы. Если есть искра — то, скорее всего причину перебоев в системе нужно искать в другом узле, но не в датчике.

Замена

Если вы убедились, что проблема неисправностей именно в датчике Холла, то его замену можно выполнить самостоятельно. Это несложно и справиться с ней при желании может любой автомобилист. Переплачивать мастерам станции технического обслуживания нет никакого смысла, можно и самому проверить и самостоятельно справиться с заменой.

Этапы

Работы желательно проводить в хорошо освещенном помещении.

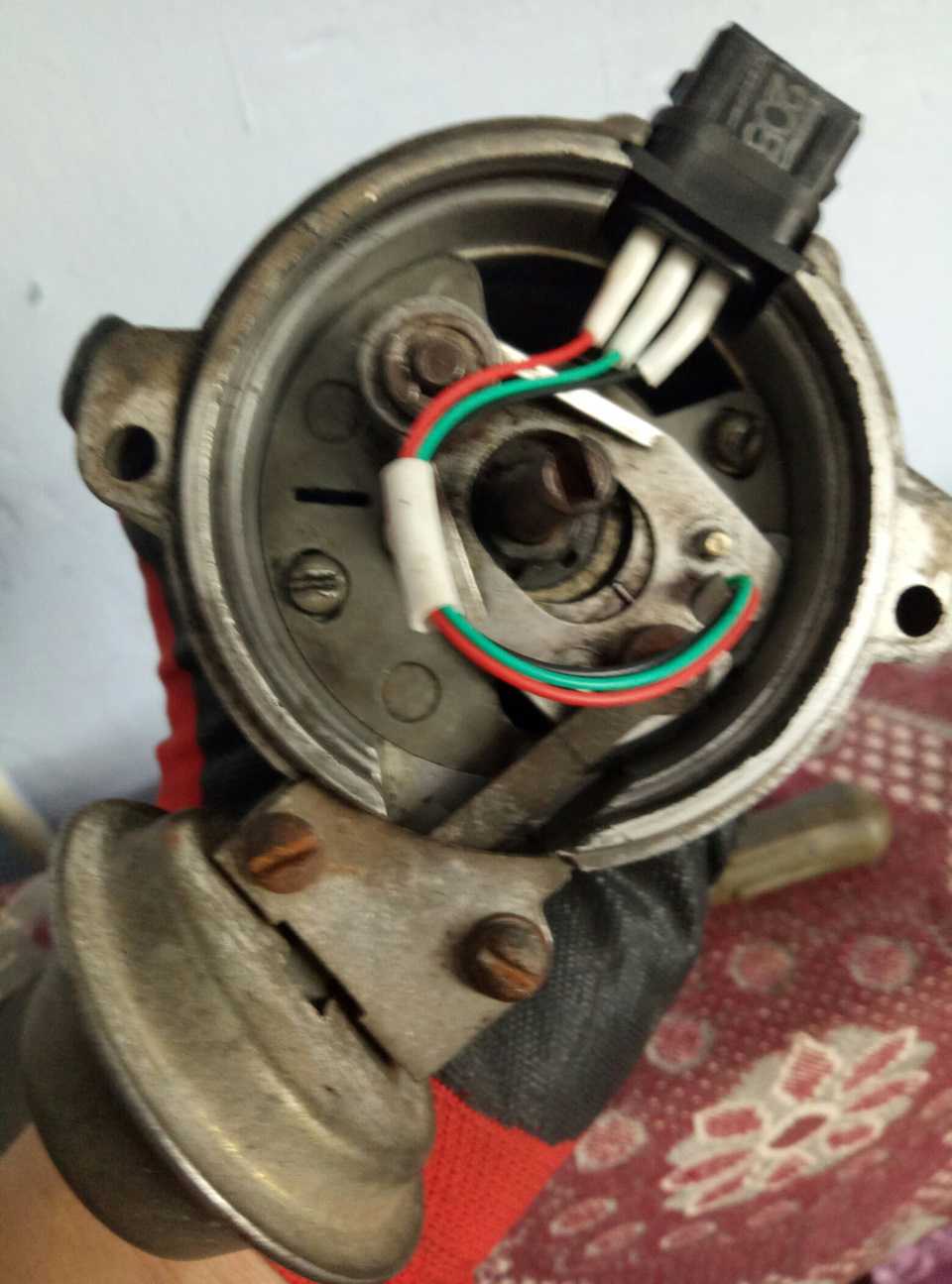

В первую очередь необходим, снять непосредственно сам трамблер с автомобиля и потом открутить крышку.
Далее потянув чуть-чуть вверх, снимаем бегунок.
Снимаем пластиковую крышку.
Штекер закреплен болтом и его нужно выкрутить.
Вытаскиваем его.
Пластина датчика держится на болтах, которые нужно выкрутить.
Вакуум-корректор зафиксирован болтами, их тоже выкручиваем.
Извлекаем стопорное кольцо.
Снимаем тягу и непосредственно корректор.
Чтобы достать провода нужно раздвинуть зажимы.
Извлекаем опорную пластинку.

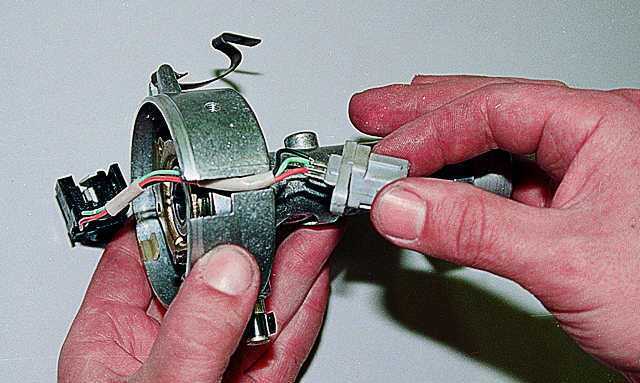

Теперь осталось выкрутить пару болтов и снять датчик Холла.
Ставим новый.
Работы по сборке выполняются в обратном порядке.

Важно! В случае возникновения каких-либо признаков поломки, не тяните с ремонтом. Немедленно проверьте контролер Холла и в случае необходимости проведите его замену

Как видите, все очень и очень просто. Стоит затратить всего лишь час своего времени, чтобы сэкономить несколько тысяч рублей, которые вам придется отдать на СТО.

«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

Датчик Холла на ВАЗ 2107

Датчик Холла — один из основных приборов в бесконтактной системе зажигания бензиновых моторов. При возникновении неполадок с этой деталью, работа двигателя нарушается

Чтобы можно было своевременно диагностировать проблему, важно знать и понимать, как работает датчик Холла (ДХ) и, в частности, на ВАЗ 2107, каким образом определить неисправность и заменить прибор. На всех этих моментах стоит остановиться более детально

Датчик Холла является основным элементом бесконтактной системы зажигания бензинового двигателя

Назначение датчика

Ряд электронных систем автомобилей оснащаются датчиками, которые подают сигнал в соответствующий блок, отвечающий за работу силового агрегата, об изменении тех или иных параметров. Бесконтактная система зажигания ВАЗ 2107 также имеет такой прибор, который называется датчиком Холла (ДХ). Его назначение — определять угол положения коленвала и распредвала силового агрегата. Устанавливается сенсор не только на современных, но и на старых авто, например, ВАЗ 2108/09. Согласно показаниям элемента, ток подаётся на свечи зажигания.

Принцип работы прибора

Работа ДХ основана на эффекте увеличения напряжения в поперечном сечении проводника, который помещён в магнитное поле. В тот момент, когда должна появиться искра, происходит изменение электродвижущей силы, от трамблёра сигнал подаётся на коммутатор и свечи зажигания. Если рассмотреть датчик Холла, который сегодня используется в системах зажигания без использования контактов, то представляет он собой прибор для улавливания изменений магнитного поля при работе распредвала. Для срабатывания элемента требуется определённое значение магнитной индукции.

Работа сенсора осуществляется следующим образом: на оси трамблёра есть специальная пластина корончатого типа. Её особенностью являются прорези, количество которых соответствует числу цилиндров мотора. В конструкции датчика также предусмотрен постоянный магнит. Как только начинает вращаться вал распределителя зажигания, ведомая пластина пересекается с пространством датчика, что приводит к возникновению импульса, который передаётся в катушку зажигания. Этот импульс преобразуется и вызывает образование искры на свечах, вследствие чего и происходит зажигание топливовоздушной смеси.

Принцип работы элемента Холла: 1 — магнит; 2 — пластинка из полупроводникового материала

По мере роста числа оборотов двигателя, увеличивается частота импульсов, поступающих от ДХ, что определяет нормальную работу силового агрегата. Несмотря на то что рассмотренное явление было открыто задолго до того момента, как появились серийные автомобили, тем не менее оно используется в автомобильном производстве и сегодня. Сенсор является довольно надёжным прибором, поломка которого происходит не так часто.

Видео: работа датчика Холла

На датчике Холла есть три контакта:

масса;
плюс питания (около 6 В);
связь с коммутатором системы зажигания.

Где находится ДХ на ВАЗ 2107

Если вы являетесь владельцем ВАЗовской «семёрки» с бесконтактным зажиганием, то совсем не лишним будет знать, где расположен датчик Холла. Отыскать распределитель зажигания не составит труда, а вот сам сенсор находится под его крышкой. Для доступа к ДХ необходимо снять две защёлки и убрать крышку трамблёра, после чего можно увидеть сам датчик.

Датчик Холла на ВАЗ 2107 находится в подкапотном пространстве под крышкой трамблера

Схема подключения

Датчик Холла имеет непосредственную связь с коммутатором и подключается по схеме, приведённой на рисунке.

Датчик Холла имеет простую схему подключения: сигнал с прибора подается на коммутатор, а затем на катушку зажигания

Сам коммутатор выполняет следующие функции:

усиливает импульсы до 12 В и передаёт их на катушку зажигания;
получает сигнал от ДХ в виде импульса.

Простыми словами, коммутатор представляет собой обычный усилитель, который выполнен по аналогии со сборкой на полевых транзисторах. Несмотря на простоту схемы, устройство проще приобрести, чем изготавливать самому. Главное, чтобы датчик Холла и коммутатор на ВАЗ 2107 были правильно установлены и подключены. Иначе работа сенсора будет неправильной.

Коммутатор предназначен для усиления поступающей на него импульсов от датчика Холла

Видео, как заменить датчик Холла своими руками

http://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/zazhiganie/zazhiganie-2107/datchik-holla-vaz-2107.htmlhttp://provaz07.ru/elektrooborudovanie/datchik-holla-vaz-2107.htmlhttp://ladaautos.ru/vaz-2107/zamena-datchika-xolla-v-vaz-2107.htmlhttp://semerkavaz.ru/ehlektrooborudovanie/proverka-i-zamena-datchika-kholla-vaz-2107/http://vaz-russia.com/remont/zamena-datchika-holla-na-vaz-2101-vaz-2107.htmlhttp://unit-car.com/diagnostika-i-remont/150-datchik-holla.html

голоса

Рейтинг статьи

Схема и принцип работы БСЗ

Все элементы системы связаны между собой и с двигателем следующим образом:

вал трамблёра вращается от приводной шестерни мотора;
установленный внутри распределителя датчик Холла подключён к коммутатору;
катушка соединяется линией низкого напряжения с контроллером, высокого — с центральным электродом крышки трамблёра;
высоковольтные провода от свечей зажигания подключаются к боковым контактам крышки главного распределителя.

Резьбовой зажим «К» на катушке соединён с плюсовым контактом реле замка зажигания и клеммой «4» коммутатора. Второй зажим с маркировкой «К» связан с контактом «1» контроллера, сюда же приходит провод тахометра. Клеммы «3», «5» и «6» коммутатора служат для подключения датчика Холла.

Главную роль в БСЗ «шестёрки» играет коммутатор, обрабатывающий сигналы датчика Холла и управляющий работой катушки

Алгоритм работы БСЗ на «шестёрке» выглядит так:

После поворота ключа в замке напряжение подаётся на электромагнитный датчик и первую обмотку трансформатора. Вокруг стального сердечника возникает магнитное поле.
Стартер вращает коленвал двигателя и привод распределителя. Когда между элементами датчика проходит прорезь экрана, образуется импульс, посылаемый коммутатору. В этот момент один из поршней находится близко к верхней точке.
Контроллер посредством транзистора размыкает цепь первичной обмотки катушки. Тогда во вторичной образуется кратковременный импульс величиной до 24 тыс. вольт, идущий по кабелю к центральному электроду крышки трамблёра.
Пройдя через подвижный контакт — бегунок, направленный в сторону нужной клеммы, ток поступает на боковой электрод, а оттуда — по кабелю к свече. В камере сгорания образуется вспышка, топливная смесь возгорается и толкает поршень вниз. Двигатель заводится.
Когда следующий поршень достигает ВМТ, цикл повторяется, только искра передаётся другой свече.

По сравнению со старой контактной системой БСЗ вырабатывает более мощный искровой разряд

Для оптимального сгорания топлива в процессе работы мотора вспышка в цилиндре должна происходить на долю секунды раньше, чем поршень окажется в максимальном верхнем положении. Для этого в БСЗ предусматривается опережение искрообразования на определённый угол. Его величина зависит от оборотов коленчатого вала и нагрузки на силовой агрегат.

Корректировкой угла опережения занимается коммутатор и вакуумный блок трамблёра. Первый считывает количество импульсов от датчика, второй действует механически от разрежения, подведённого со стороны карбюратора.

Функциональное назначение и принцип действия

Датчик Холла, считывающий электромагнитные импульсы, возникающие при попадании пластины распределителя в его магнитное поле, фактически фиксируя углы положения распределительного и коленчатого валов двигателя. Передавая соответствующий сигнал коммутатору, сенсор, регулирует подачу тока на контакты свечей зажигания. В основу принципа действия прибора положен эффект увеличения напряжения, возникающего в поперечном сечении помещённого в магнитное поле проводника (эффект Холла). Роль проводника выполняет магнитопроводящая корончатая пластина с прорезями, число которых соответствует количеству цилиндров силовой установки.

Конструкция преобразователя, установленного на ВАЗ — 2107, предполагает наличие трёх контактов. Положительный и отрицательный выводы постоянного тока и контакт для подачи снятого сигнала на коммутирующее устройство. Такое конструктивное исполнение измерителя обеспечивает ему некоторые эксплуатационные достоинства, например, возможность получения повышенного (до 30 кВ) напряжения на электродах свечей или отсутствие необходимости частой замены контактных пластин, вследствие их высокой устойчивости к выгоранию.

Щелевые датчики Холла

Принцип действия основан на том, что во время работы происходит изменение напряжения на сигнальном выходе датчика. Стоит отметить, что эффект Холла используется для многих нужд:

Коммутация сигнального контакта.
В средствах позиционирования.
В датчиках скорости и оборотов.
Передача сигналов.

По сути, датчик Холла — это аналоговое устройство, преобразующее напряжение в системе бесконтактного зажигания ВАЗ 2107. Конструкция включает в себя чувствительный элемент, корпус, постоянный магнит и три провода. Эти устройства активно используются не только в автомобильной технике. Их можно встретить в компьютерах, пневматическом оборудовании. Другими словами — там, где требуется надежность и точность.
