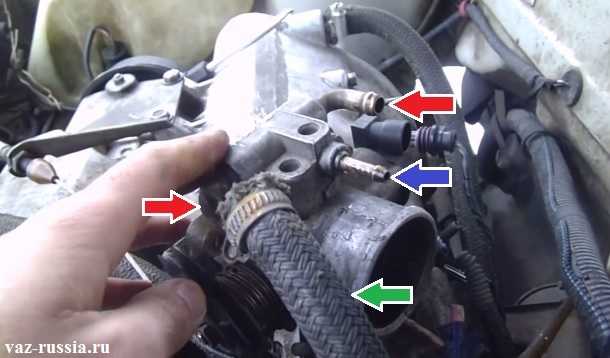

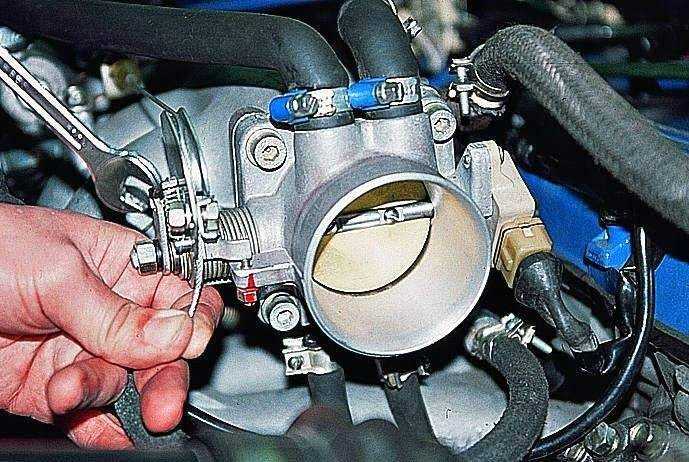

Заслонка дроссельная ваз 2109

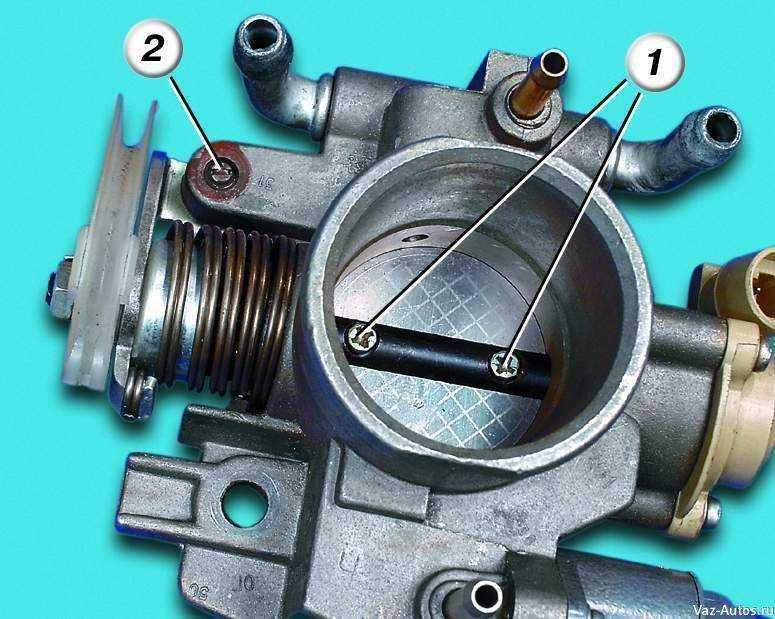

Датчик положения дроссельной заслонки

Этот датчик является потенцимером. При воздействии на педаль газа изменяется положение заслонки и напряжение подаваемое на контролер. В закрытом состоянии напряжение составляет 0,7В, при полностью открытой 4В. В соответствии с этими данными датчик и контролирует подачу топлива.

Если возникает неисправность датчика положения, то контролер не сможет правильно определять положение заслонки. Это вытекает в следующие неисправности:

• во всех режимах работы двигателя обороты начинают плавать, на холостом ходу обороты будут повышенными;
• при выключении передачи (нейтраль) во время движения, двигатель может глохнуть;
• иногда может загораться лампочка CHECK.

Для проверки работоспособности датчика положения, можно воспользоваться мультиметром. При включенном зажигании щупы подключаются к разъемам В и С. Изменение положения заслонки должно приводить к изменению напряжения.

” alt=””>

Как функционирует карбюратор «восьмерки»?

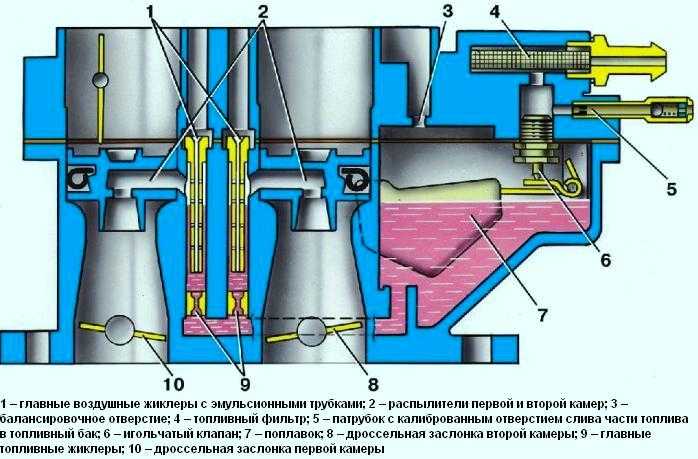

Бензин через клапан и фильтр подается в поплавковое устройство (в камеру с двумя секциями). Требуемый уровень горючего в этом двухсекционном устройстве поддерживает упомянутый клапан (он имеет игольчатую форму). Из описываемой камеры бензин через топливные направляется в эмульсионные колодцы. В них топливо соединяется с воздухом, подаваемым через соответствующие жиклеры. Получившаяся композиция затем отправляется в диффузоры.

Это становится возможным благодаря пусковому механизму. Водитель управляет им рукояткой «подсоса». Когда он до упора вытягивает ее, совершается поворот по оси воздушной заслонки и ее закрытие. При этом камера слегка (на один миллиметр) приоткрывается. После запуска мотора наблюдается увеличение во величины разрежения, которое направляется в полость пускового механизма.

Его диафрагма за счет полученного разрежения приоткрывает на показатель пускового зазора (около 3,5 миллиметров) воздушную заслонку. Когда водитель утапливает рукоятку «подсоса», отмечается уменьшение пусковых зазоров. Если нажать на педаль газа при вытянутой рукоятке, заслонка второй камеры закрывается, а первой открывается. За счет этой схемы езда на непрогретом двигателе становится более комфортной (так как отсутствуют провалы и рывки машины).

Отбор горючего из эмульсионного отсека (так называемого колодца) осуществляется механизмом холостого хода (ХХ). Бензин подается через жиклеры ХХ и соединяется с воздухом. Эта композиция через специальное отверстие идет под заслонку дроссельного узла. При помощи двух винтов выполняется контроль открытия дросселя на ХХ:

• при открытии (частичном) заслонки второй камеры, смесь горючего и воздуха отправляется в нее через отверстие;
• если же открывают заслонку первой камеры, горючая композиция проходит через вертикальный зазор.

Настройка жиклёров

Жиклёры разрешается настраивать только с учётом того, как они должны работать. При ином раскладе действия не принесут желаемого результата. Жиклёр двигателя требуется для успешного прохождения воздушного потока через отверстие диффузора. Большой объём силового агрегата приведёт к успешному засасыванию воздуха мотором. В карбюраторах, которые рассчитаны под большой объём моторов, принято устанавливать небольшие жиклёры. Соответствие всех устанавливаемых жиклёров — обязательное требование. Правильно установленные жиклёры гарантируют успешную работу мотора ВАЗ-2108 Солекс.

Регулировка холостого хода

Вторая настройка карбюратора ВАЗ-2109 – оборотов холостого хода, бывает частичной и полной. Первая для незначительной корректировки оборотов, вторая – с регулировкой количества воздуха (установка выбросов СО в выхлопных газах).

Частичная корректировка выполняется с помощью винта «количества» топливовоздушной смеси. Этим винтом производится установка угла открытия дроссельных заслонок, что обеспечивает поступление топливовоздушной смеси в цилиндры при отпущенной педали акселератора. Винт «количества» упирается в рычаг управления дроссельными заслонками и при ввинчивании он выталкивает рычаг, из-за чего заслонки приоткрываются.

Частичная настройка холостого хода выполняется на прогретом моторе и с созданием нагрузки на бортовую сеть авто, путем включения дальнего света фар и отопителя салона на полную мощность.

Корректировка осуществляется на заведенном моторе путем вкручивания/выкручивания винта «количества» до тех пор, пока не установятся оптимальные обороты холостого хода, которые для ВАЗ-2109 составляют 800-900 об/мин (отследить это можно по штатному или подключаемому тахометру).

Если установить необходимые обороты не удается или на них мотор работает неустойчиво, осуществляется полная регулировка, которая производится двумя винтами – «количества» и «качества».

Алгоритм этой регулировки состоит из таких этапов:

• Прогреваем мотор, после чего глушим;
• Отыскиваем винт качества (может быть закрыт заглушкой, которую придется извлечь), заворачиваем его до упора, а после откручиваем на 3-4 полных оборота;
• Заводим мотор, включаем электропотребители (освещение и печку), чтобы создать нагрузку в бортовой сети;
• Вращая винт «количества», добиваемся на тахометре 700-800 об/мин;
• Вращая винт «качества» ставим максимально возможные обороты (они будут повышаться до определенного уровня, а после перестанут. Момент прекращения повышения оборотов и считается максимальным);
• Выставляем винтом «количества» 900 об/мин;
• Винтом «качества» понижаем их до 800 об/мин;
• Медленно заворачиваем винт «качества», пока в работе силовой установки не появятся перебои, после чего отворачиваем его обратно на 1 оборот;
• Корректируем обороты винтом «количества», доведя их до нормального показателя – 800-900 об/мин;

После регулировочных операций проверяем правильность их проведения. Делается это путем резкого нажатия на педаль газа с последующим быстрым отпусканием. При правильно настроенном карбюраторе двигатель должен быстро реагировать на нажатие, без всяких провалов и заминок. А после отпускания педали обороты снизятся до уровня холостого хода, без просадок или проявления неустойчивости работы мотора.

Видео: КАК ПРАВИЛЬНО НАСТРОИТЬ УРОВЕНЬ ТОПЛИВА

https://youtube.com/watch?v=WHV9b9HfvEk

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Система охлаждения ваз приора 16 клапанов

Ваз приора втягивающее реле стартера

Глохнет на холостых оборотах ваз 2107, карбюратор, инжектор, выявляем и решаем проблему

Расход бензина нива, город, трасса, смешанный цикл

Не выключается вентилятор охлаждения ваз 2114 инжектор, причины неисправности

Ваз 2110 медленно сбрасывает обороты — причины неисправности

ВАЗ 2110 долго прогревается, почему так происходит

Двухконтурное зажигание на ВАЗ, особенности и установка

Регулировка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

При ее неверной регулировке, например, из-за того, что воздушная заслонка полностью не закрывается двигатель автомобиля может не запуститься вовсе . Если воздушная заслонка полностью не открывается это сразу сказывается на повышении расхода топлива кроме этого, отрегулировать обороты холостого хода становится практически невозможно.

• Инструменты для регулировки
• — рожковый ключ (8мм) 2шт
• Проверка работы привода заслонки
• Снимаем крышку воздушного фильтра
• Полностью вытягиваем на себя рукоятку привода воздушной заслонкикарбюратора («подсоса»)

Смотрим сверху на карбюратор. Воздушная заслонка должна быть закрыта. Зазоров между ее кромками и стенками смесительной камеры быть не должно.

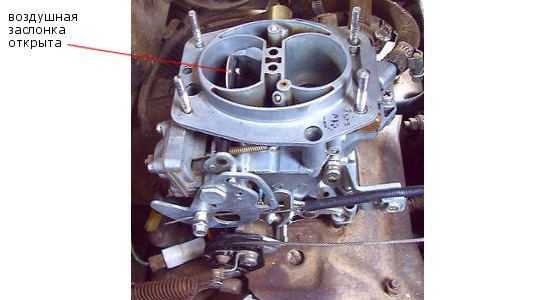

воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью закрыта

Полностью утапливаем рукоятку «подсоса».

Заслонка должна стать вертикально.

Воздушная заслонка карбюратора 2108, 21081, 21083 солекс полностью открыта

1. Если воздушная заслонка полностью не закрывается или полностью не открывается необходимо провести регулировку ее привода.
2. Подготовительные работы
3. — Снимаем корпус воздушного фильтра с карбюратора.

Снятие корпуса воздушного фильтра на двигателе ВАЗ 2108

• Регулировка привода воздушной заслонки («подсоса»)
• Полностью утапливаем рукоятку «подсоса»
• Таким образом открываем воздушную заслонку карбюратора.
• Ослабляем стопорный винт наконечника тяги привода на рычаге управления воздушной заслонкой
• Одним ключом на 8 мм придерживаем втулку винта, а другим ослабляем затяжку винта
• Ослабляем затяжку винта фиксатора оболочки тяги

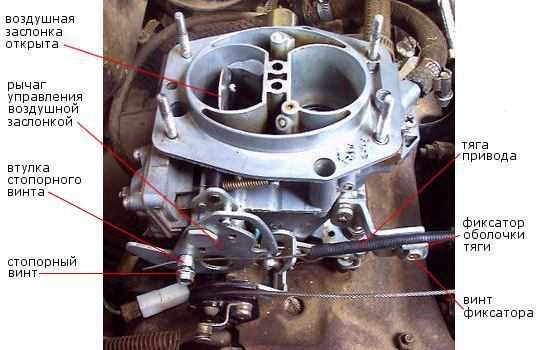

Детали привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

1. Убеждаемся, что рукоятка «подсоса» утоплена до отказа
2. Рукой поворачиваем рычаг управления воздушной заслонкой до упора
3. В результате воздушная заслонка должна полностью закрыться перекрыв сечение первой камеры.

Рычаг управления воздушной заслонкой повернут против часовой стрелки до упора

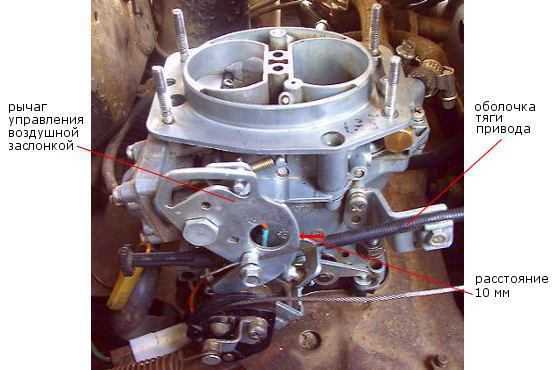

Устанавливаем расстояние между краем оболочки тяги и углом рычага расстояние 10 мм

Расстояние 10 мм между краем рычага и краем оболочки тяги

Поворачиваем рычаг управления воздушной заслонкой обратно по часовой стрелке

Воздушная заслонка полностью открыта и находится в вертикальном положении.

Рычаг управления воздушной заслонкой повернут по часовой стрелке до упора

Затягиваем винт фиксатора оболочки и винт стопорящий наконечник тяги

Слишком большое усилие при затяжке применять не надо, так как можно передавить оболочку и затруднить перемещение тяги. Перед затягиванием стопорного винта наконечник тяги утапливаем до отказа вправо, вовнутрь оболочки.

Несколько раз вытянув и утопив рукоятку «подсоса» убеждаемся, что заслонка полностью открывается и закрывается.
Для более четкой фиксации положения воздушной заслонки, можно после проведения регулировки ослабить крепление оболочки тяги и сместить ее (оболочку) на пару миллиметров в сторону рычага управления воздушной заслонкой. После чего ее крепление опять затянуть.

По окончании регулировки, в случае необходимости, отрегулируйте обороты холостого хода (Озон, Солекс).
Примечания и дополнения

В случае затрудненного перемещения или подклинивания при движении рукоятки тяги привода воздушной заслонки, неполного открытия воздушной заслонки, необходимо установить причину этого.

Отсоединяем тягу от рычага и пробуем перемещать рукоятку. Если перемещение происходит свободно, то  причина скорее всего в рычаге. Если нет, то меняем тягу привода в сборе.

Также следует промыть карбюратор снаружи (хотя бы со стороны рычага), снять рычаг, осмотреть его на предмет выявления деформации, проверить состояние его стопорного шарика. Дефектные детали нужно заменить.

Более подробно о доработке и приведении в норму деталей привода воздушной заслонки карбюратора 2108. 21081, 21083 Солекс автомобилей ВАЗ 2108, 2109, 21099 изложено на страницах «Доработка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс» и «Не работает «подсос» карбюратора Солекс».

• Еще пять статей на сайте по регулировке карбюратора 2108, 21081, 21083 Солекс
• — Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс
• — Регулировка привода дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс
• — Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс
• — Регулировка тросового привода дроссельных заслонок карбюратора 2108, 21081, 21083 Солекс
• — Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

Что делать, если нет искры

Особенности нашего климата таковы, что двигатель автомобиля может не завестись в связи с тем, что у него пропала искра. Причин этому существует несколько:

• нарушена работа коммутатора;
• датчик Холла функционирует некорректно;
• не работает катушка зажигания;
• контакты загрязнились либо окислились;
• в высоковольтном проводе произошел пробой;
• не работает замок зажигания.

Но существует и еще одна причина, по которой может не поступать искра. Связана она с отсутствием контакта на свече зажигания, вследствие чего она стала черной от нагара. Искра пропадает в том случае, если в карбюраторе неправильно выставлен уровень опережения зажигания.

Следует также сказать, что существует гораздо больше причин, по которым может не заводиться провод, однако в первую очередь стоит проверять работоспособность именно карбюратора.

Поплавковая камера

Начнем по порядку, с поплавковой камеры. Чтоб проверить уровень топлива в ней, Вам понадобится такой инструмент, как: штангенциркуль. Перед тем, как проверять уровень, нужно дать двигателя поработать минут 5- 10. Это делается для того, чтоб в карбюраторе набрался текущий рабочий уровень.

Проверяем уровень топлива в поплавковой камере

Далее, снимаем воздушный фильтр, и верхнюю часть устройства «Солекс». Перед вами открылся доступ к поплавку и камере. Берете штангенциркуль, и замеряете расстояние от поверхности уровня бензина, до края поплавковой камеры. Расстояние должно равняться 23 – 25 мм. Если оно больше или меньше, то Вам необходимо его отрегулировать, подняв или опустив поплавок. После каждого смещения поплавка, перемеряйте уровень топлива. Когда штангенциркуль покажет расстояние в пределах нормы, можно собирать агрегат обратно, и пробовать заводить двигатель.

Конечно, стабильно он работать не будет, так как не настроены подача топлива и воздуха. Но значительные изменения будут заметны.

Когда регулировать: основные признаки неисправности

Главная проблема для любого карбюратора — некачественный бензин. Именно из-за него в этом узле возникают загрязнения, нарушающие работу всего двигателя. Убедиться в низком качестве бензина просто: достаточно выкрутить свечи. Если они покрыты белым налётом, значит, бензоколонку пора менять, а карбюратор — чистить и настраивать. Есть ещё несколько характерных признаков неисправного карбюратора.

• Двигатель начинает троить (то есть работают только три цилиндра из четырёх).
• Машина трогается с места рывками, которые могут возникать и в процессе движения.
• Даже на холостом ходу двигатель работает нестабильно.
• Расход топлива значительно увеличился.
• Двигатель реагирует на нажатие педали газа с ощутимой задержкой.

Как заменить трос дроссельных заслонок и одновременно с этим, некоторые части привода на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Сперва рукой сдвиньте вдоль троса силиконовый защитный колпачок, который на нём находится.

2) Далее при помощи двух гаечных ключей на «13», ослабьте две гайки, которые крепят оболочку троса к кронштейну.

3) Затем снимите возвратную пружинку c двух кронштейнов привода, которые указаны красными стрелками.

4) После чего выведите этот трос из прорези которая находится в кронштейне.

5) Следом извлеките кончик троса из прорези, которая располагается в секторе дроссельных заслонок.

6) Теперь этот же самый трос отсоедините от педали газа, и затем снимите его через щиток передка. (Как снять трос привода, вы сможете прочесть в статье: «Замена привода дроссельной заслонки», в пункте 5-6)

Примечание! Вот по этой ссылки которая указана выше в пункте «6», описывается замена троса дроссельной заслонки на инжекторных автомобилях. Но отсоединение троса от педали что на инжекторе и на карбюраторе происходит идентично. Еще для себя вы так же сможете найти в этой статье, информация по снятию педали газа с автомобиля!

Установка: 1) Установка троса привода производится в обратной последовательности, то есть проще говоря в обратном порядке снятию.

2) После того как новый трос будет установлен на своё место, отрегулируйте натяжение этого троса, воспользовавшись для этого статьей по «Регулировки троса заслонки первой камеры».

Источник

Регулировка пускового устройства

Полуавтоматическое пусковое устройство снижает токсичность отработавших газов на режимах пуска и прогрева двигателя, а также упрощает управление автомобилем – отсутствует привод управления воздушной заслонкой из салона автомобиля (кнопка «подсос»).

Основа устройства – плоская спиральная биметаллическая пружина.

При низкой температуре пружина – через систему тяг и рычагов – удерживает воздушную заслонку в закрытом положении.

После запуска двигателя разрежение в задроссельном пространстве передается в полость за диафрагмой пускового устройства.

Диафрагма втягивается, и ее шток приоткрывает воздушную заслонку на пусковой зазор, устанавливаемый регулировочным винтом.

По мере прогрева двигателя биметаллическая пружина нагревается охлаждающей жидкостью, проходящей через жидкостную камеру, и распрямляется, полностью открывая воздушную заслонку.

Биметаллическая пружина устанавливается на предприятии-изготовителе, и ее дополнительная регулировка в эксплуатации не требуется.

Схема полуавтоматического пускового устройства

Проверяем правильность установки биметаллической пружины (метки на корпусе пускового устройства, корпусе биметаллической пружины и корпусе жидкостной камеры должны совпадать).

При несовпадении меток ослабляем болт крепления корпуса жидкостной камеры и, при необходимости, три винта крепления корпуса биметаллической пружины.

Совмещаем метки, после чего затягиваем болт и винты.

При пуске холодного двигателя (при температуре ниже +5°С) воздушная заслонка должна быть полностью закрыта, после начала работы двигателя – приоткрыта на пусковой зазор «А», равный 2,5±0,2 мм. После его прогрева до 75-80°С — полностью открыта.

Если зазор «А» отличается от указанного, отрегулируйте его вращением винта 10 (смотрим схему) после снятия стопора.

После окончания регулировки установите стопор на место.

Если при полностью прогретом двигателе заслонка частично прикрыта, замените пусковое устройство целиком.

Через 15-20 с после пуска холодного двигателя частота вращения коленчатого вала должна составлять 2400±200 мин -1.

Если это не так, отрегулируйте пусковой зазор «В» (схема вверху) у дроссельной заслонки первой камеры.

Регулировку производим на снятом карбюраторе (см. Разборка карбюратора со снятием его с двигателя).

Закрываем дроссельную заслонку первой камеры и отверткой поворачиваем винт 14 рычага упора 13 против часовой стрелки. При этом его упор должен встать на наименьшую по радиусу ступень кулачка 9.

Ослабляем гайку винта 14 и, поворачивая его, регулируем зазор «В», который должен быть в пределах 1,1±0,05 мм.

Затягиваем гайку винта 14 и, установив на место карбюратор, проверяем частоту вращения коленчатого вала после пуска двигателя, как это описано выше.

Регулировка системы холостого хода

Выполняется при техническом обслуживании или нарушениях в работе двигателя с использованием газоанализатора.

Регулировку выполняем на прогретом двигателе.

На заводе двигатель регулируют при минимальной частоте вращения коленчатого вала 800±50 мин -1 до величины содержания оксида углерода (СО) 0,7-1,3% (содержание СН при этом находится в допустимых пределах при условии исправной работы системы зажигания), после чего напрессовывают на головку винта ограничительную пластмассовую втулку.

Если поворотом втулки не удается восстановить заводские параметры регулировки, выворачиваем винт, ломая втулку, затем вращением винта количества смеси устанавливаем требуемую частоту вращения коленчатого вала (для наглядности корпус воздушного фильтра снят), …

…а винтом качества смеси – содержание в отработавших газах оксида углерода

При нажатии на педаль «газа» двигатель должен без перебоев увеличивать частоту вращения коленчатого вала, а при отпускании педали – не глохнуть.

При повороте винта количества смеси по часовой стрелке частота вращения коленчатого вала увеличивается.

При повороте винта качества смеси по часовой стрелке содержание СО в отработавших газах уменьшается.

Проверка блока ЭПХХ и проверка электромагнитного клапана рассмотрена в статье — «Проверка блока и клапана ЭПХХ».

Переходной режим

Открытие дроссельных заслонок не допускается даже на холостых оборотах мотора. Под ними всегда создаётся значительное разрежение для успешного выхода бензина и запуска двигателя. Резкое открытие приводит к резкому спаду разрежения, но оно оказывается излишне слабым, для того чтобы успешно работала главная система первой камеры. Системы холостого хода и функциональных возможностей ускорительного насоса перестаёт быть достаточно для успешной и стабильной работы карбюратора. Это приводит к провалу. Переходная система требуется для устранения возникающего провала. При нажатии на газ отверстие может перейти в область сильного разрежения, в результате чего расход бензина увеличивается. Это отверстие также может получать топливо через жиклёр.

Перед тем как понять, как отрегулировать переходной режим для успешной езды, рекомендуется разобраться с потенциальными проблемами. Автомобилисты часто жалуются на следующие проблемы:

• провал мотора при старте;
• затупление двигателя при начале езды автомобиля;
• мотор может просто чихать, стрелять и даже глохнуть.

Переходной режим приводит к подобным нарушениям. Для устранения разных неприятностей рекомендуется подобрать самое подходящее расположение носика ускорительного насоса и жиклёра. Двигатель должен получать оптимальный объём качественной смеси. В противном случае он может давиться.

Успешное начало работы двигателя возможно, только если проводятся правильные настройки переходного режима. С самого начала мотор должен набирать свои обороты без задержек и достигать нужного показателя.

Сбитые соотношения показателей приводят к нарушению режима работы двигателя. В этом случае нужно проводить настройку до тех пор, пока ускорение не будет происходить по правильной схеме.

Если несмотря на все проделанные действия отмечаются серьёзные проблемы с набором оборотов и мотор может работать только дёргано, трястись и гудеть, жиклёры первой камеры настроены неправильно.

Самая нудная ситуация — это перебирать жиклёры карбюратора, носик ускорительного насоса. Это проводится до настройки правильного завода автомобиля. Дополнительно автомобилист регулирует холостые обороты, так как жиклёр оказывает влияние на холостой ход.

Корректировка угла зажигания

Вялый разгон машины и неустойчивость ХХ также часто связаны с неправильно выставленным зажиганием, в основном такую процедуру выполняют в автосервисах на специальной аппаратуре. Но при желании корректировку несложно произвести самостоятельно, к тому же и без стробоскопа, причем, достаточно точно:

• на остановленном двигателе ослабляем три гайки крепления трамблера (третье крепление находится внизу, его сверху не видно);
• заводим машину, поворачиваем прерыватель-распределитель по часовой стрелке (на «+»), и если стояло позднее зажигание, обороты ХХ будут заметно увеличиваться;
• выбираем оптимальное положение трамблера (работа ДВС должна быть ровная, без сбоев), винтом количества уменьшаем число оборотов, глушим мотор, фиксируем прерыватель-распределитель пока одной гайкой, проверяем результаты корректировки зажигания на ходу.

Рекомендуем: Как заменить помпу ВАЗ-2114 своими руками

Если при большой нагрузке и резком разгоне начинают заметно «стучать пальцы» (появляется детонация двигателя), следует трамблер немного подвинуть на «минус», затем еще раз проверить машину на ходу. Так можно достаточно точно выставить зажигание, и даже порой лучше, чем со стробоскопом.

Регулировка сцепления ВАЗ 2109

Регулировка сцепления является одной из важнейших процедур для любого автомобиля. Она позволяет достичь максимально точной работы системы, что положительно сказывается на процессе управления и комфортности вождения машины. Для реализации данного мероприятия не требуется багаж углублённых знаний, наличие высокой квалификации или специальных профессиональных инструментов. С этим может справиться любой автолюбитель с помощью стандартных инструментов, которые идут в комплекте с транспортом. В данной статье мы детально рассмотрим регулировку сцепления для таких автомобилей как ВАЗ-2107, 2109 и 2115.

Рекомендуемый метод

Технология регулировки уровня включает в себя ряд этапов:

Демонтируем корпус воздушного фильтрующего элемента. Для этого выкручиваем крепежную гайку крышки корпуса, отщелкиваем фиксаторы, снимаем крышку, достаем фильтр и скручиваем 4 гайки, фиксирующие корпус на карбюраторе.

Приподнимаем корпус, отсоединяем резиновые патрубки. Убираем корпус в сторону.

• Ослабляем хомуты крепления топливных патрубков, подходящих к карбюратору, и отсоединяем их.
• Снимаем провод, подходящий к электромагнитному клапану холостого хода;
• Отсоединяем приводной тросик воздушной заслонки (рукоятки «подсоса»);
• Выкручиваем 5 винтов, фиксирующих карбюраторную крышку;

Демонтировав крышку, сразу определяем уровень топлива в камерах, опустив в одну из них до упора линейку или штангенциркуль (используя его глубиномер). Если замер показывает уровень 25-26 мм – он соответствует норме и настройка не требуется;

В случае, когда количество топлива в камере ниже или выше нормы, выполняем визуальный осмотр и ряд замеров на поплавках, если нужно — корректируем их положение.

Для проведения регулировочных работ кладем снятую карбюраторную крышку на ровную горизонтальную поверхность поплавками вверх.

Сначала смотрим сверху на положение элементов. Внешние боковые поверхности поплавков параллельны специальным оттискам на прокладке. Отклонения могут стать причиной касания поплавков о прилегающие элементы и поверхности, из-за чего уровень топлива не соответствует норме. При надобности регулируем положение поплавков путем подгибания их рычагов крепления.

Следующий этап – замер зазора между поплавками и прокладкой. Здесь пригодится пруток диаметром 2 мм — столько должен составлять указанный зазор.

Если он не соответствует, подгибаем язычок поплавков, которым они воздействуют на запорную иглу. После этой регулировки проверяем общую высоту поплавков, которая в норме составляет 34 мм. Если это не так, снова проверяем зазор, при надобности корректируем его и снова замеряем высоту.

Последний этап настройки — определение рабочего хода поплавков. Для этого ставим штангенциркуль возле поплавка, отмечаем расстояние от его нижнего угла до поверхности крышки, после этого рукой приподнимаем поплавок и отмечаем, где оказался нижний угол.

Нормальным считается рабочий ход в 15 мм, если он отличается – регулируем путем подгибания язычка.

Регулировка карбюратора «ВАЗ 2108»

Выполнив работы, описанные выше, приступаем непосредственно к производству регулировочных мероприятий, заключающихся в следующем:

1.1 Регулировка приводов

1.1.1 Дроссельная заслонка

Первоочередным мероприятием данной настройки является проверка натяжения троса. Чрезмерное натяжение, равно как и его провисание, препятствует полному закрытию заслонки. Процесс регулировки натяжения заключается в следующем:

• При помощи гаечного ключа (№13) зажимаем гайку наконечника, расположенную на оболочке троса (поз.1). Одновременно ослабляем на несколько оборотов контргайку (поз.2).
• Устанавливаем необходимое расстояние между карбюратором и гайкой наконечника, соблюдая при этом следующее условие: при не нажатой педали акселератора заслонка должна находиться в положении «закрыто», а при нажатой – «открыто».
• При соблюдении данного условия фиксируем контргайку.
• Регулировка завершена.

1.1.2 Воздушная заслонка

Перед проведением регулировочных мероприятий проверяем величину свободного хода тяги. Для этого демонтируем крышку воздушного фильтра и проверяем положение воздушной заслонки, которая при утопленной рукояти привода должна находиться в положении «открыто». Если фактическое положение заслонки не соответствует требованию, выполняем следующие мероприятия:

• Ослабляем болт крепления тяги к рычагу.
• Открываем заслонку посредством проворачивания рычага, после чего «утапливаем» рукоять привода.
• При помощи пассатижей вытягиваем трос из оболочки и зажимаем болт крепления.

• Вытягиванием рукояти привода проверяем степень закрытия заслонки.
• Если заслонка закрывается не полностью, повторно отворачиваем болт крепления и слегка сдвигаем «рубашку» троса.
• Подобным образом выполняем регулировку до момента достижения необходимого результата – полного закрытия заслонки.

1.1.3 Настройка пускового устройства

Начальный этап данного мероприятия предусматривает снятие карбюратора с автомобиля, однако существует и способ, позволяющий отрегулировать пусковое устройство без демонтажа всего агрегата. Для этого необходимо наличие тахометра. Выглядит данный процесс следующим образом:

• Снимаем корпус воздушного фильтра.
• Рукоять привода воздушной заслонки полностью вытягиваем.
• Запускаем двигатель.
• Посредством отвертки приоткрываем заслонку примерно на треть.
• Гаечным ключом (№7) вращаем винт регулировки «количества» топлива до момента достижения частоты вращения двигателя в диапазоне 3200-3400 об/мин. Затем отпускаем заслонку.
•  Ослабляем контргайку, одновременно уменьшая количество оборотов до 2800-3000 в минуту.
• Достигнув указанного выше значения, фиксируем гайку и устанавливаем воздушный фильтр на штатное место.
• Настройка завершена.

1.1.4 Регулировка режима «холостого хода»

Корректность настройки режима «холостого хода» обеспечивается хорошим предварительным прогревом силового агрегата и функционированием (в ходе регулировки) автомобильных потребителей электрического тока (обогрев заднего стекла, вентилятор, автомагнитола, фары и т.д.). После этого выполняем следующие манипуляции:

• Винтом регулировки «качества» топливной смеси доводим число оборотов коленчатого вала до максимума.
• Винтом регулировки «количества» уменьшаем число оборотов до уровня, превышающего оптимальный для режима «холостого хода» на 50-100.
• После этого винтом «качества» смеси снижаем количество оборотов коленчатого вала в минуту до установленной нормы.

Винты регулировки системы холостого хода карбюратора 21053-1107010: 1 — регулировочный винт количества смеси; 2 — регулировочный винт качества (состава) смеси; 3 — уплотнительное кольцо; 4 — заглушка регулировочного винта

В заключение предлагаем несколько теоретических выкладок, способных помочь, как в процессе настройки карбюратора «ВАЗ 2108», так и в ходе его эксплуатации. Функциональное предназначение карбюратора «восьмерки» заключается не только в точной дозировке топлива и воздуха, но и в приготовлении качественной рабочей смеси. Основными приборами контроля и дозировки выступают жиклеры, эффективность работы которых, в свою очередь, определяется от геометрических характеристик: длины пропускного отверстия, его диаметра, качества рабочей поверхности и разности давлений между выходом и входом. Автолюбителю необходимо учитывать тот фактор, что площадь сечения жиклера нелинейно связана с его пропускной способностью. Например, увеличение площади сечения на 1/10 вызывает рост пропускной способности на 25%. Этот нюанс способен заинтересовать любителей увеличения мощности и сокращения расхода топлива.

Замена привода дроссельных заслонок на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! В сегодняшней статье вы подробно узнаете о том, как можно заменить основные компоненты привода дроссельных заслонок на карбюраторных автомобилях марки «ВАЗ», моделей семейства «Самара». Для начала давайте разберём, что же входит в привод дроссельных заслонок карбюратора:

• Во-первых самое главное, это конечно же сам трос который отвечает за положение дроссельных заслонок.
• Далее к приводу так же относят еще одну очень важную деталь, это сама педаль газа, за счёт которой мы сами регулируем положение дроссельных заслонок.
• Ну и еще кой какие вещи, к примеру различного рода прокладки, рычаги которые так же отвечают за управление дроссельных заслонок.

Примечание! Рукояткой в карбюраторных автомобилях может служить подсос, который сделан для того, что бы в ручном режиме регулировать положение дроссельных заслонок!

Когда нужно менять части привода дроссельных заслонок? Замена его частей производится на ваше усмотрение, а так же при сильных дефектах к примеру:

1. Сломалась у вас педаль газа и что, вы теперь будете ездить без неё? Нет конечно! Поэтому её необходимо заменить на новую.

2. Теперь давайте разберём, когда лучше всего необходимо заменять трос дроссельных заслонок:

• Обычно его заменяют при заедании этого троса, допустим вы едете на машине, выжали педаль газа для обгона и после этого вы её отпустили, но ничего не происходит машина как ехала так и едет еще быстрее, вот это и говорит о том что трос начал заедать.
• Его необходимо так же заменять, при невозможности отрегулировать этот трос так как вам надо, то есть если он уже вообще перестал поддаваться регулировки. (Как отрегулировать трос, вы сможете прочесть в статье которая размещена на нашем сайте, под названием: «Регулировка дроссельных заслонок», в рубрике «Регулировка заслонки первой камеры»)
