Снятие и замена поворотного кулака ваз 2108, 2109, 21099

Часто задаваемые вопросы

1. Как поменять переднее крыло на ВАЗ 2109?

Для замены переднего крыла на ВАЗ 2109, следуйте инструкции:

Шаг 1: Откройте капот и отсоедините клемму отрицательного провода аккумулятора.

Шаг 2: Снимите колесо с передней стороны, используя подходящий инструмент и подставку.

Шаг 3: Отверните крепежные болты, которые соединяют крыло с кузовом автомобиля. Обычно они расположены вдоль крыла и на передней стороне.

Шаг 4: Плавно отделите крыло от кузова, аккуратно вытащив его из места крепления.

Шаг 5: Установите новое крыло на место, сравнивая его положение с оригинальным крылом. Убедитесь, что все отверстия совпадают.

Шаг 6: Закрепите крыло на месте, затянув крепежные болты до необходимого уровня затяжки.

Шаг 7: Установите колесо обратно на переднюю сторону и затяните гайки.

Шаг 8: Подключите клемму отрицательного провода аккумулятора.

2. Какой инструмент потребуется для замены переднего крыла на ВАЗ 2109?

Для замены переднего крыла на ВАЗ 2109 вам понадобятся следующие инструменты:

Ключи различных размеров (включая гаечные ключи и торцевые ключи).
Отвертки (крестовые и плоские).
Домкрат и подставка для подъема автомобиля.
Швейцарский нож или плоскогубцы для отсоединения клеммы аккумулятора.

3. Как выбрать новое переднее крыло для ВАЗ 2109?

При выборе нового переднего крыла для ВАЗ 2109 учитывайте следующие факторы:

Убедитесь, что крыло совместимо с моделью ВАЗ 2109.
Проверьте качество и детали изготовления крыла.
Удостоверьтесь, что крыло имеет правильную форму и размеры.
Обратите внимание на отзывы и рекомендации других владельцев автомобилей.

Контрольные точки геометрии кузова Lada 4×4 (чертежи)

Зная контрольные размеры кузова, точки крепления, сечение кузовных деталей, величину проемов и размеры зазоров можно выяснить, попадал ли автомобиль в ДТП. Также контрольные размеры пригодятся в случае ремонта кузова. Далее представлены контрольные точки ВАЗ 2121 и ВАЗ 2131.

До 2006 отечественный внедорожник назывался Нива 4х4, после в соответствии с соглашением по СП GM-АвтоВАЗ модель переименована в Lada 4×4.

Большой плакат с контрольными точками, углами, градусами

Чтобы скачать файлы нужно авторизироваться на сайте

Размеры проёмов и зазоры сопрягаемых деталей кузова автомобиля модели ВАЗ-2121

Точки крепления двигателя и подвесок на кузове автомобиля модели ВАЗ-2121

Точки крепления двигателя и подвесок на кузове 21214 и 2131

1 – крепление поперечины передней подвески; 2 – крепление стабилизатора поперечной устойчивости; 3 – крепление задней подвески силового агрегата; 4 – крепление раздаточной коробки; 5 – крепление нижних продольных штанг; 6 – крепление верхних продольных штанг; 7 – точка крепления поперечной штанги задней подвески. ( )* – размер приведен для кузова 2131

Точки крепления двигателя и подвесок на кузове 21214М, 2131М

7 – крепление задних амортизаторов; 8 – точка крепления поперечной штанги задней подвески. ( )* – размер приведен для кузова 2131М

Размеры проемов и зазоры сопрягаемых деталей кузовов 2121,21213, 2131

А	Б	В	Г	Д	Е
1112±5	1320±5	955±4	782±2	883±2	1710±6
Ж	3	И	К	Л	М
938±2	1420±4	575±2	1420±4	780±2	1395±5
Н	О	П	Р	С	Т
950±4	1250±5	1090±5	855±4	480±2	570±2

Точки крепления узлов и агрегатов к кузову и размеры между ними – ВАЗ-21213

0 – базовые линии; 1 – центр рулевого механизма; 2 – ось педалей тормоза и сцепления; 3 – ось вала рулевого колеса;4 – крепление амортизаторов задней подвески; 5 – ось задних колес; 6 – крепление передней трубы основного глушителя; 7 – заднее крепление основного глушителя; 8 – нижнее крепление радиатора; 9 – верхнее крепление радиатора; 10 – крепление поперечины передней подвески; 11 – центр дифференциала; 12 – центр колеса; 13 – крепление стабилизатора передней устойчивости; 14 – крепление задней подвески силового агрегата; 15 – крепление раздаточной коробки; 16 – крепление кронштейна рычага ручного тормоза; 17 – переднее крепление продольных штанг задней подвески: 18 – заднее крепление продольных штанг задней подвески: 19 – крепление амортизаторов задней подвески; 20 – крепление поперечной штанги задней подвески; 21 – переднее крепление основного глушителя; 22 – крепление выпускной трубы.

Сечения кузовных деталей

Зазоры двери, капота, двери замка с сопрягаемыми деталями (указано в мм.)

Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сбоку.

а – между дверью и передним крылом; б – между дверью и стойкой ветрового окна; в – между дверью и боковиной (под водосточным желобом); г – между дверью и боковиной (задним крылом); д – между дверью и порогом пола; е – между капотом и передним крылом; ж – между капотом и панелью ветрового окна; з – между дверью задка и боковиной; и – между дверью задка и панелью крыши; к – между дверью задка и панелью задка.

Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сверху.

Размеры проемов и зазоров в сопрягаемых деталях кузова. Вид сзади.

Координаты точек, определяющих правильное расположение агрегатов подвески и трансмиссии на кузове.

1 – поперечины передней подвески; 2 – стабилизатора поперечной устойчивости; 3 – силового агрегата; 4 – раздаточной коробки; 5 – нижних продольных тяг; 6 – верхних продольных тяг; 7 – поперечной штанги задней подвески.

Передняя подвеска ВАЗ 21099

У автомобиля ВАЗ 21099 передняя подвеска представляет собой самый сложный в машине элемент, так как машина переднеприводная. Зато число основных узлов небольшое.

При каждом профилактическом самостоятельном осмотре необходимо обращать внимание на:

наличие эксплуатационных дефектов на шаровых;
следы деформирования подвески кузовом или внешними объектами;
любые трещинки и неровности на подвеске;
дефекты элементов любых сочленений в узлах передней части машины, начиная от растяжек до рычагов и стабилизатора, включая шланги и стойки;
угол колес, т.к. любая деформация делает бесполезной работу по их правильному развалу и схождению;
цельность и изношенность сайлентблоков;
отсутствие трещин и дефектов на резинках стабилизаторной подушки;
просадку стоек телескопической подвески.

Никакие детали не должны иметь трещины, помятости, следы масла, разорванные фрагменты, выпучивание резинок с одной из сторон.

Чтобы проверить работоспособность шаровой, померяйте расстояние от опорного диска до рычага спереди. Когда в процессе раскачивания ходовой части расстояние гуляет плюс-минус 0,8 мм или больше, необходимо менять шаровой шарнир.

При покачивании ступица не должна стучать — звук означает необходимость замены подшипника.

Когда при начале движения машина начинает издавать гудение/вибрацию/непонятный стук либо транспортное средство тянет в какую-то определенную сторону – это сигнализирует о возникшей неисправности в системе передней подвески.

Как снять рычаг передней подвески

Перед началом осмотра рычага передняя часть машины фиксируется на опоре (или на паре поднятых домкратов), стояночный (ручной) тормоз выжат, задние колеса закреплены в неподвижном положении «башмаками».

При помощи 17-го ключа откручиваем четыре болта, колесо снимается. Отвернув гаечный крепеж шарового шарнира, можно освободить его палец. Стабилизаторная стойка отсоединяется от переднеподвесочного рычага.

Для его снятия требуется отвернуть гайка, затем вынуть болт, соединяющий конструкцию с кузовным кронштейном.

Деталь подлежит замене, если геометрия у рычага изменена или резиновые составляющие носят следы дефектов.

Как заменить амортизаторы на ВАЗ 21099

Довольно часто восстановление передней подвески сопряжено с заменой амортизаторов. Если при движении слышатся удары, скорее всего, это подтверждает необходимость замены. Причина проблемы кроется в деформации/поломке пружины. Замена витых пружин (или уже собранных «в комплект» амортизаторов) производится попарно, задействовав переднюю или заднюю ось.

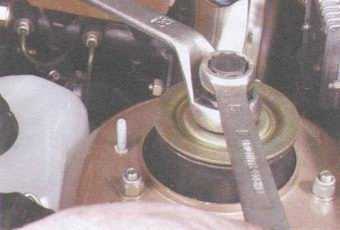

Замена переднего амортизатора начинается с разбора передней стойки. Лучше не снимать ее целиком, так как после обратной установки сход-развал будет крайне затруднен.

Герметизация и антикор

Успешная замена кузова на другой автомобиль может таковой считаться, если произведена последующая герметизация. Под ней подразумевают антикоррозийную обработку сварных швов, стыковочных соединений. Скрытые полости (поперечные, продольные лонжероны) подвергаются особой обработке мовилем, различными мастиками, пушечным салом, автомобильным пластилином. Последний хорошо использовать для защиты мест стыка различных деталей, сварных швов, которые особо подвержены преждевременному старению.

https://youtube.com/watch?v=MDm3NhFYBtE

Подготовленный таким образом автомобиль можно смело совершенствовать и далее. Сегодня специализированные компании предоставляют целый спектр услуг, в чём можно убедиться, просмотрев рекламные видео ролики организаций, производящих тюнинг авто, таких как ваз 2109. В них стараются максимально емко отражать весь спектр оказываемых услуг, поэтому вы без труда сможете подобрать подходящий для вас сервис и получить квалифицированную консультацию.

Стоимость замены переднего лонжерона ВАЗ-2108-09 в автосервисе

Так как замена ПЛ – работа непростая даже для среднестатического автосервиса, берутся за нее далеко не все мастера, тем более, не все горят желанием заняться восстановлением кузова на подержанной «Девятке». В основном в небольших автомастерских производят мелкий и средний кузовной ремонт, а крупные автотехцентры с отечественными машинами связываться вообще не желают. Расценки на кузовные работы у авторемонтных предприятий и частников чаще всего приблизительные, нередко итоговую стоимость мастера озвучивают ближе к окончанию ремонта. Дело в том, что неожиданно могут появиться «подводные камни», и в результате их выявления работа затягивается, становится более сложной.

Некоторые автосервисы в прейскуранте указывают сразу два значения – верхний и нижний пределы, в крупных городах или в столице за замену переднего лонжерона берут от 3500 до 9000 рублей, обычно у частных мастеров в гаражах работа стоит дешевле. Часто вместе с ПЛ приходится менять брызговик крыла, пороги, ремонтировать днище, отдельные автомастерские в расценках отмечают, что стоимость ремонта в прайс-листе указана без покраски.

Признаки неисправности стоек ВАЗ 2109

О необходимости замены стоек ВАЗ 2109 свидетельствуют такие признаки:

Первым и неизбежным признаком, показывающим необходимость замены стойки является течь амортизатора. На автомобилях ВАЗ 2109 не проседают, а именно текут амортизационные стойки уже на 40,000 км.
Второй симптом, указывающий на необходимость замены – это шумы и скрипы в подвеске, особенно при езде по пересечённой местности.
Иногда биение неисправных стоек передаётся и на рулевое колесо, что также может сигнализировать о их неисправности.
Как следствие предыдущего признака, автомобиль может частично уводить в бок или заносить по сторонам.
При повороте авто увеличивается траектория заноса, а также возрастает тормозной путь.

Для устранения подобных неисправностей необходимо как можно скорее выявить повреждения деталей, причины стуков и дефекты стойки.

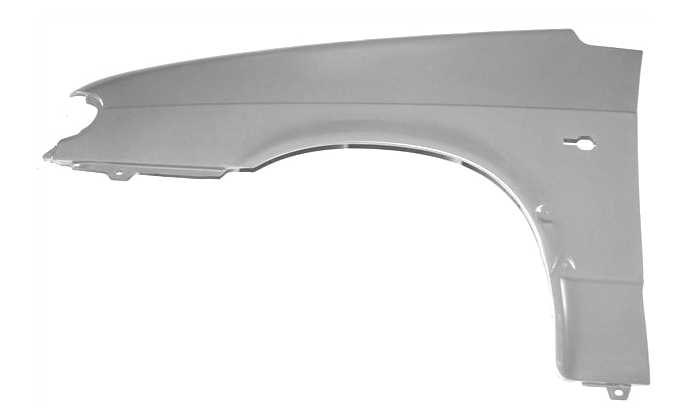

Замена переднего крыла на ВАЗ 2115 своими руками

Причин для замены переднего крыла (или пары крыльев) на 2115 может быть сколько угодно. Это и повреждения в авариях разной степени тяжести, и порезы, вмятины, сильные царапины, а также банальная ржавчина, бороться с которой в условиях наших дорог достаточно сложно. Заводское антикоррозионное покрытие эффективно защищает крылья всего несколько лет. И если на новой машине хозяин не позаботился о дополнительной антикоррозионной обработке, через пять лет может быть уже поздно.

Заменить старое крыло на ВАЗ 2115 несложно самостоятельно. Для этого достаточно иметь набор стандартного инструмента, антикоррозионною мастику, металлическую щетку, кисть и растворитель (уайт-спирит подойдет). Хорошо бы проводить замену на подъемнике или хотя бы на смотровой яме. Так мы сможем оценить состояние антикоррозионного покрытия не только крыльев. Тем не менее ничего не мешает провести замену просто на ровной площадке. Если все готово, приступаем.

Меняем передние крылья на ВАЗ 2113-2115 сами

Выполняем ряд подготовительных работ, в число которых входит демонтаж передней фары и указателя поворотов, а также переднего бампера в сборе. Перед этим не забываем сбросить минусовую клемму с аккумулятора, поскольку работы с проводкой будет много.
Аккуратно удаляем накладки и молдинги на крыльях. Чтобы декоративные элементы снялись без повреждений, используем строительный фен для их прогрева в режиме средней силы обдува с температурой около 100 °С.
Снимаем пластиковую накладку порога, аккуратно поддевая ее плоской отверткой в передней части (зеленая стрелка), открутив пять саморезов в верхней части порога (красные) и три нижних винта (синие стрелки).
Откручиваем два винта крепления подкрылка в задней нижней части колесной арки.
Снимаем локеры (подкрылки). Для этого откручиваем все внутренние саморезы и гайку с пружинной шайбой, фиксирующую заводские локеры (синяя стрелка).
Передние крепления локера к бамперу мы уже открутили, поскольку бампер снят, осталось открутить фиксирующую гайку в районе стабилизатора (синяя стрелка).
Снимаем локер полностью.
Добираемся до внутренней части крепления повторителя указателя поворотов, отщелкиваем изнутри фиксатор и выводим поворотник максимально наружу так, чтобы в зоне доступа был разъем его питания.
Теперь откручиваем все 8 саморезов крепления крыла. Их расположение указано на фото. Для этого нужна головка на 10, в некоторых местах с удлинителем.
Аккуратно отделяем крыло от кузова автомобиля и любуемся его состоянием.

После демонтажа старого крыла тщательно зачищаем поверхность колесной арки металлической щеткой, удалив старое антикоррозионное покрытие (если оно осталось), обезжириваем растворителем и наносим новый антикоррозионный состав. Как правило, мастика должна просохнуть в течение суток, после чего можно устанавливать новое крыло в обратной последовательности.

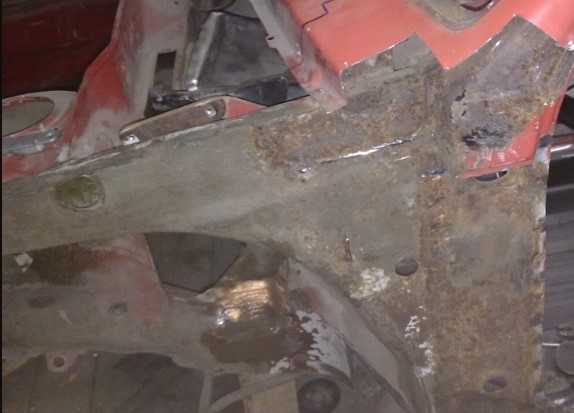

Назначение лонжерона

Лонжерон – несущий кузовной элемент, представляющий собой балку, служит основой для крепления агрегатов и узлов автомобиля, также играет роль амортизатора, смягчающего удар, поглощает деформацию. На «девятке» устанавливаются парные передние и задние лонжероны, эти элементы кузова испытывают значительную нагрузку.

Если с помятым крылом и ржавой дверью автомобиль может без проблем передвигаться, то с деформированным передним лонжероном (ПЛ) машину эксплуатировать не стоит. В случае повреждения этой детали могут возникнуть достаточно серьезные проблемы:

начнет быстро съедаться авторезина;
автомобиль плохо управляется;
кузов теряет прочность и разрушается.

Если состояние лонжерона не самое критичное, его можно подварить, исправить геометрию на специальном стенде (стапеле), в случае сильной деформации или при наличии трещин кузовной элемент следует заменить

Но сразу следует отметить, что подобную работу своими руками выполнить очень сложно – здесь важно точно установить деталь, необходимо пользоваться сваркой. При неправильной установке кузовного элемента нарушится геометрия кузова, придется заново переделывать работу

Особенности замены заднего крыла ВАЗ 2114

Следует взять во внимание, что процесс замены заднего крыла ВАЗ 2114 на порядок труднее и сложнее, и требует необходимого специализированного инструмента (например, сварочного аппарата) и высокой квалификации исполнения слесарных работ. Заниматься собственноручным ремонтом ВАЗ можно только в том случае, если вы разбираетесь в кузовных работах и знаете, как работать со сварочным аппаратом. Столкнувшись с ним впервые, вы вряд ли сможете выполнить качественный ремонт

Столкнувшись с ним впервые, вы вряд ли сможете выполнить качественный ремонт.

Заниматься собственноручным ремонтом ВАЗ можно только в том случае, если вы разбираетесь в кузовных работах и знаете, как работать со сварочным аппаратом. Столкнувшись с ним впервые, вы вряд ли сможете выполнить качественный ремонт.

Ниже приведено руководство по замене заднего крыла своими руками.

Убираем ненужные и легковоспламеняемые вещи с багажника.
Откручиваем бампер.
Отсоединяем фары.
Снимаем уплотнитель.
Вынимаем топливный бак, если предстоит замена правого крыла.
Демонтируем стекло заднего крыла, снимается наподобие лобового стекла.
Точными движениями, тонким зубилом или шлифмашинкой, отрезаем по крылу, придерживаясь отступов соединения: От арки заднего колеса по изгибу, отступив от кромки крыла 12–15 мм; от пола запасного колеса (или топливного бака) по изгибу, отступив от кромки крыла 12–15 мм; от панели задка, отступив от линии соединения 2 мм; от панели поперечины заднего окна, отступив от кромки изгиба 2–3 мм; от задней части боковины по изгибу, отступив от кромки крыла 15–20 мм.
Сверлом с диаметром 6–7 мм высверливаем заклёпки в местах соединения крыла с поперечной рамой.
Отсоединяем заднее крыло.
Инструментом удаляем излишки металла, которые остались на кузове.
Рихтуем и шлифуем кромки крыла.
Прикрепляем новое крыло с помощью контактной сваркой с шагом 40–50 мм.
Красим новое крыло в цвет кузова.

Замена подшипника ступицы переднего колеса автомобилей ВАЗ 2108, 2109, 21099

Срок службы подшипников ступиц передних колес на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях находится в пределах 40-60 тысяч км пробега. В зависимости от условий эксплуатации и качества детали он может варьироваться в большую или меньшую сторону.

Необходимые инструменты, приспособления и детали

— Новый подшипник ступицы переднего колеса и новая гайка ступицы

Рекомендуется заменять подшипники сразу на обоих передних колесах, но исходя из практики, можно заменить всего один, тот, что загудел.

— Съемник ступичных подшипников (чашечный, либо иной конструкции)

Перед проведением работ обязательно необходимо обзавестись данным съемником, который позволит провести качественную замену подшипника.

— Съемник стопорных колец

— Ключ или головка на «17»

— Зубило и молоток

— Два болта 10-15 см длиной по диаметру равные болтам крепления колес

Подготовительные работы

— Ослабляем затяжку гайки ступицы

Кернером или отверткой отгинаем край гайки, замятый в проточку хвостовика наружного шруса. Головкой на «30» с воротком или торцевым ключом ослабляем затяжку ступичной гайки.

— Поддомкрачиваем оба передних колеса автомобиля

При вывешенном переде автомобиля стабилизатор поперечной устойчивости не будет поджимать детали подвески, что облегчит работу по замене подшипника ступицы.

— Снимаем одно из передних колес.

— Очищаем от грязи элементы подвески

— Снимаем тормозной диск

— Отсоединяем наконечник рулевой тяги

— Извлекаем хвостовик наружного шруса из поворотного кулака

Для этого отсоединяем шаровую опору (отворачиваем ключом на «17» два болта ее нижнего крепления), окончательно отворачиваем ступичную гайку (под ней шайба) и отведя стойку с поворотным кулаком в сторону выводим хвостовик шруса из отверстия в подшипнике.

Порядок замены подшипника ступицы переднего колеса на автомобиле ВАЗ 2108, 2109, 21099

— Снимаем ступицу переднего колеса

Закрепляем обратно шаровую опору. Двумя болтами длиной 10-15 см крепим колесный диск (или тормозной диск) обратной стороной к ступице, так чтобы он имел свободный ход по болтам. Перемещаем диск резким движением на себя и извлекаем ступицу.

Если имеется специальный съемник, можно снять ступицу с его помощью. Снимаем грязезащитное кольцо.

— Снимаем внутреннее кольцо подшипника со ступицы

Зажимаем ступицу в тиски. При помощи зубила и молотка сдвигаем кольцо по ступице и снимаем. При необходимости зачищаем забоины на ступице при помощи мелкого надфиля. Устанавливаем грязезащитное кольцо и закерниваем его на ступице.

— Снимаем стопорные кольца подшипника

Используем съемник стопорных колец (щипцы) и снимаем переднее и заднее стопорные кольца расположенные в проточках посадочного отверстия подшипника в поворотном кулаке.

— Выпрессовываем подшипник передней ступицы

Применяем специальный съемник. При этом упираем съемник в наружное кольцо подшипника. После выпрессовки очищаем посадочное отверстие подшипника в поворотном кулаке. Очищаем канавки под стопорные кольца подшипника.

— Запрессовываем новый подшипник в поворотный кулак

Предварительно устанавливаем заднее стопорное кольцо в поворотный кулак. Съемник при запрессовке должен упираться опять же в наружное кольцо подшипника. Запрессовываем до упора в стопорное кольцо. После запрессовки устанавливаем наружное стопорное кольцо подшипника.

— Запрессовываем ступицу в подшипник

При запрессовке съемник должен опираться на внутреннее кольцо подшипника.

— Устанавливаем все снятые детали обратно

Отсоединив шаровую отводим в сторону стойку и вставляем в отверстии подшипника хвостовик шруса, присоединяем шаровую, надеваем на хвостовик шайбу и новую ступичную гайку. Затягиваем гайку небольшим моментом. Присоединяем наконечник рулевой тяги. Устанавливаем тормозной диск. Устанавливаем суппорт. Устанавливаем колесо и опускаем автомобиль. Затягиваем гайку ступицы моментом 226-247 Н.м. Закерниваем ее край в проточку хвостовика шруса. Затягиваем болты колеса.

При необходимости производим замену подшипника ступицы второго переднего колеса.

Примечания и дополнения

— Выше описана процедура замены подшипника передних ступиц без демонтажа поворотных кулаков с автомобиля. Так же имеет место способ замены передних подшипников со снятием поворотного кулака или передней стойки целиком. Следует учитывать, что при отделении поворотного кулака от стойки собьются углы установки передних колес. Поэтому перед отворачиванием болтов крепления поворотного кулака (они же регулировочные болты развала колес) к стойке следует пометить их положение.

Еще статьи по передней подвеске автомобилей ВАЗ 2108, 2109, 21099

Как происходит замена переднего крыла ВАЗ

Классические модели ВАЗ сейчас наиболее широко представлены марками 2105 и 2107, которые дольше других держались на конвейере. А седьмая модель выпускалась в Египте до 2014 года.

Тип кузова седан предполагает наличие в автомобиле как передних крыльев, так и двух задних крыльев ВАЗ 2107. По ремонтопригодности и приемам, применяемым при этой операции, замена заднего крыла ВАЗ 2107 практически повторяет работы по переднему крылу. ВАЗ 2105 по конструкции кузова практически неотличим, разница только в богатой отделке салона и наличии более мощного двигателя у седьмой модели.

Для замены переднего крыла ВАЗ 2105, переднего крыла ВАЗ 2107 (по аналогии производится и замена заднего крыла ВАЗ 2107) необходим нехитрый набор инструментов и наличие желания и места для ремонта в гараже:

Болгарка или пневмозубило, чтобы снять старое переднее или заднее крыло ВАЗ и зачистить поверхность перед сваркой для посадки нового крыла.
Дрель со сверлами по металлу диаметром 6 и 8 мм для высверливания железа в местах точечной сварки.
Острое зубило для подчистки мелких остатков сварочного шлама на поверхности и отделения желоба водостока.
Отвертка и саморезы для фиксации крыла перед сваркой.
Цинкохроматный грунт для защиты зачищенной поверхности перед сваркой и грунтовки задней поверхности нового крыла.

Жестянщики пеняют на низкое качество нового железа, которое идет на производство запчастей для классики, поэтому предпочитают менять целиком детали кузова только в том случае, если этого нельзя избежать, латая и рихтуя старую деталь.

Изменения

В целом, невзирая на определенную схожесть, 2115 имеет значительно более современный дизайн. Во многом это произошло благодаря наличию бамперов и других внешних элементов, изготовленных из пластика. Все они позволяют защитить кузов от мелких повреждений и негативного действия коррозии.

Наиболее заметные нововведения в этой модели следующие:

добавочный тормозной сигнал, установленный непосредственно на спойлере;
новые задние огни;
высоконадежная система безопасности;
порожек багажной двери, разрешивший снизить высоту погрузки;
более обтекаемая геометрия кузова;
молдинги на дверях;
современное электрическое оборудование.

На момент завершения проектирования ВАЗ-2115 был современной и достаточно красивой машиной. При этом салон намного у нее оказался более комфортный, чем у старых моделей Волжского автозавода. Водитель получил возможность регулировать:

высоту руля;
положение сиденья и пр.

Между передними креслами конструкторы установили консоль. Более совершенной также оказалась и система обогрева, и ЭБУ. Причем багажник у рассматриваемой модели намного вместительней, чем у предшественниц.

Размеры проемов и сопрягаемых деталей автомобилей ВАЗ для жестянщика

Геометрия отремонтированного кузова определяется:

— величинами зазоров по дверям, капоту и крышке багажника;

— углами установки управляемых колес;

— взаимным расположением подвесок, мостов.

Размеры проемов и зазоры сопрягаемых деталей кузова ВАЗ-1111

Размерыпроемов и сопрягаемых деталей кузова VAZ-2101-2107

Размеры проемов и сопрягаемых деталей кузова VAZ-2108,2113

Размеры проемов и сопрягаемых деталей кузова VAZ- 2108

Размеры проемов и сопрягаемых деталей кузова VAZ-2109

Размеры проемов и сопрягаемых деталей кузова VAZ-2115

Размеры проемов и сопрягаемых деталей кузова VAZ-2110

Размеры проемов и сопрягаемых деталей кузова VAZ-2111,2112.21123

Размеры проемов и сопрягаемых деталей кузова VAZ-2121,21213,2131

Размеры проемов и сопрягаемых деталей кузова VAZ-2123

Снятие/замена поворотного кулака ваз 2109-15

Такой узел, как поворотный кулак меняется на автомобилях ваз 2109-2115 очень редко. Иногда возникает необходимость его снять — в основном для замены переднего ступичного подшипника. Снятие/замена поворотного кулака ваз 2109-15 занимает 30-60 минут, при условии, что болты крепления не прикипели и откручиваются легко.

Для снятия поворотного кулака нам потребуется терпение, набор ключей и маркер и любая проникающая жидкость типа «WD-40» или «Жидкий ключ».

Так как мы собрались снимать поворотный кулак с автомобиля своими руками, нам нужно подготовить места его крепления. За пару дней до начала работ, берем проникающую жидкость и брызгаем на болты крепления стойки и кулака (два болта)

и оставляем к примеру на ночь или брызгаем утром по приезду на работу и оставляем, по приезду домой брызгаем на ночь. Эта процедура существенно облегчит дальнейший труд, если болты прикипели.

Первым делом освобождаем ступичную гайку от пыльника.

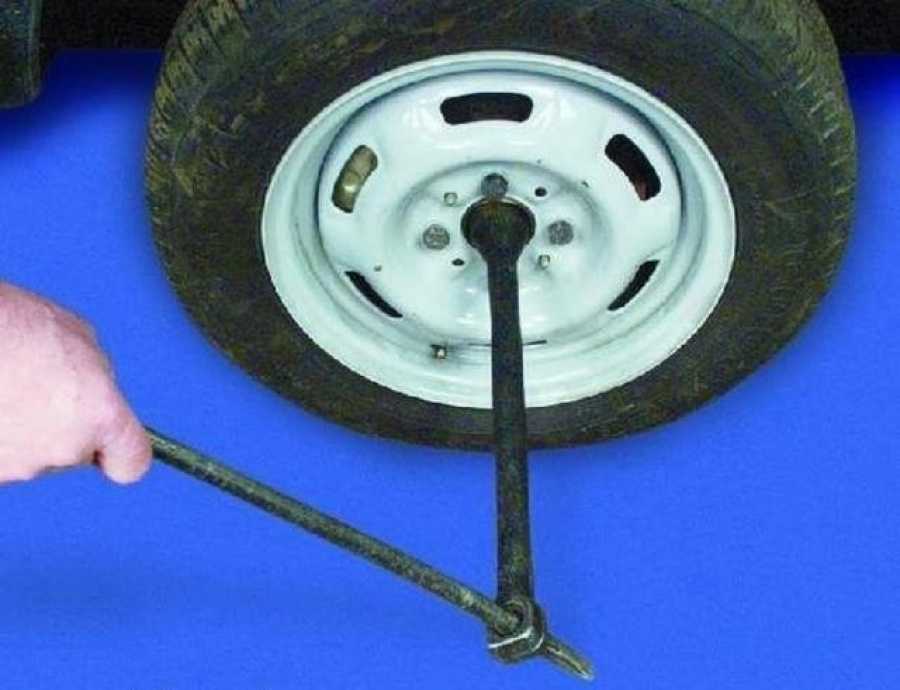

2. Далее нужно открутить ступичную гайку. Берем головку на 32 и вороток. Тут нам может потребоваться помощь друга, соседа, жены и т.д. Помощника нужно попросить нажимать на тормоз, а Вы в это время откручиваете ступичную гайку.

3. Теперь можно снять колесо.

4. Далее необходимо снять тормозной суппорт и аккуратно подвесить его на проволоке к пружине амортизатора. Делать это необходимо аккуратно, чтоб не повредить тормозной шланг.

5. Мы уже почти добрались до поворотного кулака. Нам необходимо снять тормозной диск.

6. Следующим этапом снимаем пыльник тормозного диска открутив 3 болта крепления.

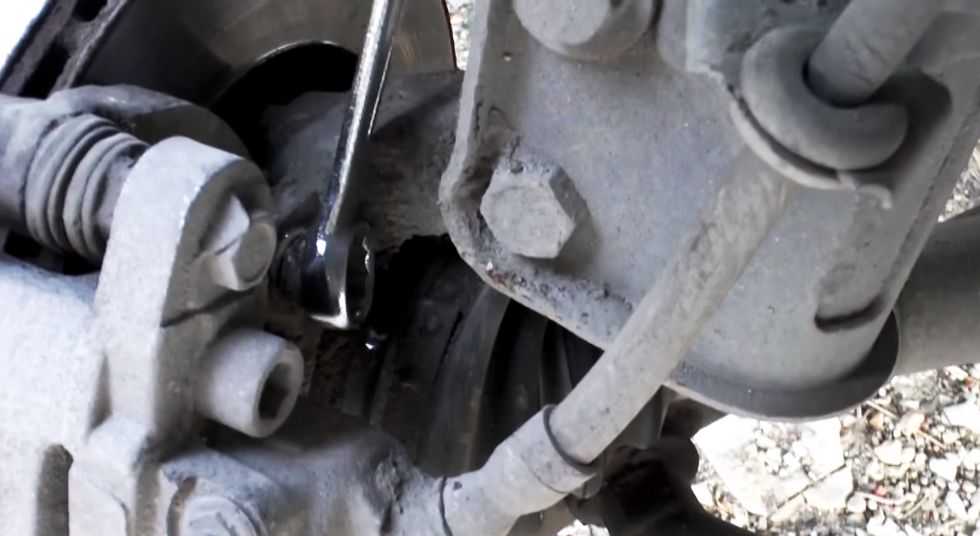

7. Следующим этапом мы откручиваем два болта крепления шаровой опоры к поворотному кулаку.

8. Если Вам необходимо снять и затем вернуть поворотный кулак на место, заменив в нем ступичный подшипник берем в руки маркер или корректор и помечаем верхний(развальный) болт и место крепления стойки к поворотному кулаку ваз 2109. Это необходимо для того, чтобы при установке кулака обратно не сбить сход-развал прикрутив поворотный кулак так, как он и был установлен.

9. Откручиваем болты, которые мы перед этим заливали проникающей жидкостью.

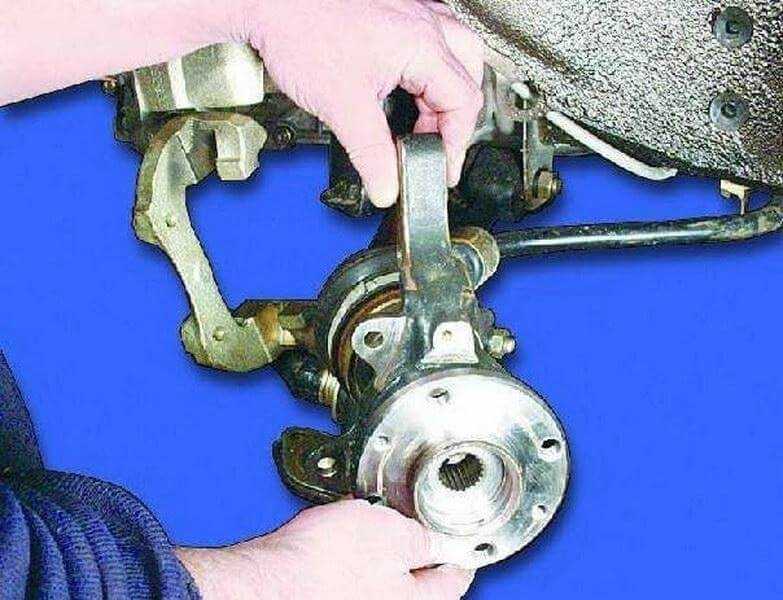

10. Осталось только снять поворотный кулак ваз 2109-15 со ступицей.

11. Собираем все в обратном порядке и не забываем совместить риски на развальном болту и стойке.

Как видим Снятие/замена поворотного кулака ваз 2109-15 не такое и сложное дело, если все откручивается хорошо и занимает 30-60 минут.

Бамперы

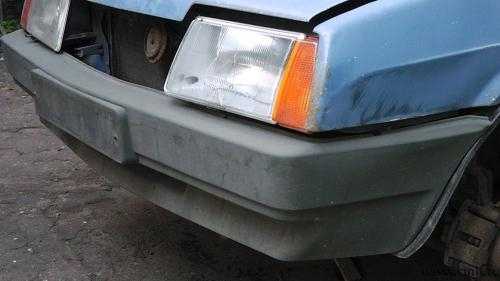

Снять передний и задний бампер порой необходимо для их замены или ремонта других кузовных элементов. Демонтаж не требует особых навыков, потому с этой задачей справится даже новичок

Единственным отличием при снятии переднего бампера по сравнению с задним является то, что впереди потребуется дополнительно демонтировать пластиковые подкрылки.

https://youtube.com/watch?v=nMYjyGlpxVk

В остальным процедура демонтажа и ремонта выполняется следующим образом:

Сбоку есть гайки, которые удерживают бампер на кузове. Их нужно открутить. Преимущественно на большинстве ВАЗ 2109 этих крепежей по 2 с каждой стороны;
Найдите теперь гайки переднего крепления бампера и демонтируйте их;
В процессе откручивания передних креплений обязательно придерживайте бампер, иначе он может упасть и повредиться;
Если снимаете передний бампер, тогда уберите подкрылки. Все работа по снятию завершена;

Процесс демонтажа

Внимательно изучите состояние бамперов визуально. При наличии деформаций, повреждений, эти участки можно отрихтовать;
Старую облезшую краску, следы ржавчины достаточно легко можно зачистить, используя наждачную бумагу зернистостью 200-400;
Если бампер выполнен из пластика, все повреждения заделывают при помощи специальной шпаклевки;
Отверстия на пластиковом бампере закрывают элементами пластика от старых бамперов или прочих элементов, имеющих подходящие размеры, толщины, прочность;
Используя паяльник мощностью в пределах 40-60 Вт, можно выполнить сварку пластиковых элементов.

Несоблюдение зазоров

Соединение элементов бампера

Чтобы скрепить элементы поврежденного пластикового бампера, можно использовать четыре способа.

Расплавить пластмассу бампера и дополнительных вставок. Ширина шва должна составлять около 15 миллиметров. А глубина спайки зависит от толщины кузовного элемента.
Параллельные швы. Здесь может помочь проволока или гвозди без шляпок. Эти крепежные элементы припаиваются с обратной стороны. Достаточно надежный вариант соединения.
Гибкая медная проволока. Более сложный, но и более эффективный метод. Соединение выполняется по принципу второго метода, тогда изнутри проволока припаивается змейкой или зигзагом. Некоторые припаивают ее и с лицевой стороны.
Решетка. Самый надежный и долговечный вариант. Используя сетку или кусок декоративной решетки радиатор, элементы пластикового кузова скрепляются между собой.

https://youtube.com/watch?v=_QcbtuA1_VU

Кузовной ремонт — процесс достаточно сложный и местами трудоемкий. Опираясь на видео уроки и инструкции, можно выполнить ряд задач. Но при сложных повреждениях лучше обратиться к профессионалам.

https://youtube.com/watch?v=BkfiP8Z5swY

Загрузка …
