Ваз 2109 — замена ламп передних указателей поворотов
На автомобиле ваз 2109 конструкцией завода изготовителя предусмотрено наличие двух пар передних указателей поворотов. Основная пара встроена в конструкцию фары, а именно корпус поворотников крепится к корпусу фары, а вторая пара расположена по бокам на передних крыльях их называют повторителями, так как мигание лампы происходит в момент, когда лампа основного поворотника тухнет, то есть происходит повторение.
Для замены ламп подготовьте стандартный набор инструментов и проделайте нижеследующую последовательность действий:
Открыв капот, отсоедините клемму «минус» от аккумуляторной батареи и снимите ее, чтобы обеспечить удобный доступ. С правой стороны рекомендуется снять с кронштейна бачок омывателей ветрового стекла, так как его наличие так же будет мешать
Шланги от бачка не отсоединяйте.
Далее отсоединяем от лампы колодку с питающими проводами и провернув держатель лампы против часовой стрелки, осторожно вытаскиваем его из корпуса поворотника.
- Снимите старую лампочку, слегка нажав на нее, тем самым утопив и провернут на 90° против часовой стрелки, чтобы фиксатор вышел из зацепления с патроном и снимаем ее.
- Установите новую, после чего сборку выполните в обратной последовательности.
Далее производим замену ламп боковых повторителей. В данном случае используются лампочки серии А12-3-1.
- Снимите пластиковые подкрылки, если такие установлены у вас на автомобиле.
- Далее поверните рулевое колесо до упора, чтобы освободить подколесное пространство.
- Выньте патрон повторителя вместе с резиновым чехлом.
- Снимите и замените лампочку, так же если необходимо замените резиновый чехол.
- Сборку выполните в обратной последовательности.
Какие выбрать?
Единственная проблема, с которой сталкиваются автомобилисты, – это то, какие лампы лучше поставить в фары. Даже учитывая высокую стоимость изделия, водители зачастую отдают предпочтение ксенону. Это обусловлено тем, что такой свет обеспечивает прекрасную обзорность дороги даже в условиях непогоды. При этом его воздействие на человеческий глаз не имеет противопоказаний. Лампочки ксенон излучают световой поток, подобный естественному дневному свету, что дает возможность управлять автомобилем длительное время в темное время, при этом не чувствовать усталости и особой нагрузки на глаза. С учетом этого фактора управление транспортом является более комфортным и безопасным.
В условиях дождя или густого тумана видимость дороги и иных участников дорожного движения особенно затруднена. Если фары автомобиля оснащены галогеновыми лампами, то луч не может в полной мере просвещать пелену тумана и дождевой стены. Это приводит к аварийным ситуациям. Поток света от ксенона в три раза превосходит по качеству свет галогеновых ламп и позволяет иметь перед собой большую площадь обзора.
Стоит отметить, что производители ксеноновых изделий гарантируют долгий срок эксплуатации устройства — почти три тысячи часов, в то время как срок работы галогеновой фары составляет лишь пятьсот часов. При этом потребляемая мощность первого составляет всего 35 Вт, а второго – 60 Вт.
Процесс замены
Чтобы заменить фары ближней оптики, которые не горят в вашем ВАЗе 2108, 2109 или 21099, и поставить новые лампы, для начала приготовьте отвертку на 10. После этого:
- Отсоедините питающие провода от блока фар ближнего освещения, а также поворотников.
- Нажмите на фиксаторы гидрокорректора. Это позволит повернуть его против часовой стрелки и вынуть, потянув на себя.
- Снимите сам блок. Для этого открутите по 2 гайки с левой и правой стороны отверткой на 10. Вы сможете снять блок вместе с корпусом поворотника.
- Отсоедините корпус поворотника от демонтированного блока. Для этого открутите от него 2 болта.
Замена лампочек на ВАЗ 2100
После этого вы сможете поставить вместо неработающих фар новые. Чтобы проверить, какие части фары не работают, снимите контактную плату и протрите внутреннюю поверхность изделия. Если поврежден блок, его нужно полностью менять. Замените уплотнительную прокладку, если она рассохлась или оборвалась. После установки новой лампочки или других компонентов системы освещения настройте новую оптику, чтобы обеспечить оптимальную дальность световых пучков.
votes
Рейтинг статьи
Warning/var/www/u1191827/data/www/okuzove.ru/wp-content/themes/kuzov/widgets/ads/banner-rotation.php3Warning/var/www/u1191827/data/www/okuzove.ru/wp-content/themes/kuzov/widgets/ads/banner-rotation.php11Warning/var/www/u1191827/data/www/okuzove.ru/wp-content/themes/kuzov/widgets/ads/banner-rotation.php19

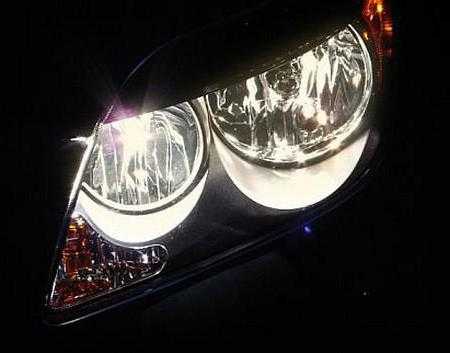

Выясняем как улучшить свет фар на ВАЗ 2114
Значительная часть владельцев ВАЗ задаётся вопросом о том, как улучшить свет фар на ВАЗ 2114. Эта проблема встречается на многих моделях авто. Решить её нужно как можно быстрее. Свет на дороге является залогом безопасного движения. В противном случае может возникнуть аварийная ситуация.
Почему может возникнуть плохой свет на ВАЗ 2114
Для решения проблемы следует разобраться во всех нюансах работы фар. Простая замена фар может не дать должного эффекта. В некоторых случаях смена ламп и вовсе станет бесполезной тратой денежных средств.
Причины неисправности фар:
- Одна из самых распространённых причин — это грязные стёкла. Грязь, которая может появиться на фарах после длительной эксплуатации, способна ухудшить освещаемость примерно на 50%. Бывает и так, что заметить какие-либо загрязнения на фарах достаточно сложно. Это связано с тем, что они могут быть незаметны. Как же убрать грязь с фар? Сделать это может быть не так просто, ведь использовать сухую тряпку воспрещается. Она оставляет на стёклах небольшие и малозаметные царапины, которые могут испортить стекло.
- Мелкие царапины являются ещё одной распространённой причиной того, что фары становятся тусклыми. Царапины могут появиться из-за самых разнообразных причин. Всё дело в том, что протирая фары обычной тряпкой или даже перчаткой, каким-либо элементом одежды, действительно можно очистить поверхность фары, однако на ней также появятся и небольшие царапины. До тех пор, пока число царапин невелико, это не окажет какого-либо серьёзного влияния на работоспособность фар, однако спустя длительное время царапин может стать так много, что фары будут отличаться исключительно тусклым свечением.
- В некоторых ситуациях стекло и вовсе может лопнуть. Причин этого великое множество. На территории России и других стран СНГ это может произойти из-за температуры. В случае, если автолюбитель заметил какую-либо трещину, то ему нужно как можно скорее снять блок-фару и заменить её на новую. Если этого не сделать, то фара может перестать работать прямо во время движения. Последствия от неожиданного выключения света могут быть непредсказуемыми.
- Очередная причина ухудшения освещаемости — это возраст фары. С течением времени фары становится всё более мутными. Это связано с тем, что прямо во время движения различный мелкий мусор, а также песок и пыль попадают на поверхность фары. В итоге на нех начинают появляться очень мелкие царапины. Несмотря на тот факт, что они практически не видны, эти царапинки способны преломлять свет по принципу призмы. Это крайне неприятный эффект. Именно из-за него приходится менять стекло. Как же защитить фару от столь неприятных последствий? В данном случае рекомендуется оклеить их специальной защитной плёнкой, которую можно приобрести в автомобильном магазине.
Общая информация о фарах
Линзообразные фары ВАЗ 2109
Линзы фары ВАЗ 2109 теперь гораздо более популярны, чем обычные, которые даже не надеты. Они также состоят, как обычно, из лучших компонентов. Чтобы убедиться в правильности этого утверждения, стоит изучить другие типы фар, известных сегодня и являющихся конкурентами объективов:
С отражателем или отражателем, который является вогнутой поверхностью зеркала. Благодаря этому элементу такие фары образуют необходимый световой пучок. Лучшим типом рефлектора является тот, который имеет ступенчатую структуру. Такой отражатель больше похож на граненое стекло. Каждый сегмент такого рефлектора отвечает за освещение.
Заметка. Для ближнего света и дальнего света в лампе обычно предусмотрен один отражатель. Он в то же время отвечает за дальний и ближний свет. Если вы внимательно посмотрите на отражатель, вы можете увидеть на нем.
- Есть фары с двумя отражателями. Такие огни называются двухсекционными огнями, и в них сектор отвечает за проходящий свет, другой. за дальний.
- Сегодня в магазинах есть также хрустальные огни с сегментным отражателем и прозрачным стеклом. Это стекло не меняет свой цвет со временем, как обычные фары.
Возможные неисправности и способы их устранения
Отказ разъема платы заднего фонаря. На него надевается колодка питания. Можно, конечно, просто заменить эту плату, но можно попробовать ее починить. Для работы нам понадобится паяльник, монтажный провод и новые гнездо + колодка на 6 или более контактов.
Берем 6 отрезков монтажного провода, зачищаем их концы, лудим и припаиваем прямо к контактам разъема платы.
Ремонт контактов задних фонарей на ВАЗ 2109
Вторые концы проводов подпаиваем к колодке, которую купили, а ответную часть колодки подпаиваем к бортовой сети автомобиля, стараясь не спутать распиновку. Если дорожки самой платы в порядке, то после такого ремонта задний фонарь прослужит еще не один год.
Окислились или подгорели патроны ламп. Снимаем плату (см. раздел «Инструкция по замене лампочек»), вынимаем «мертвую» лампу, осматриваем контакты патрона и самой лампочки, при необходимости чистим или меняем патрон (лампу).
Перегорание соответствующего предохранителя. Находим монтажный блок, который расположен в моторном отсеке сразу за лобовым стеклом, напротив водителя и закрыт пластмассовой защитной крышкой. Отжимаем два фиксатора и снимаем крышку.
Ориентируясь по табличке, приведенной ниже, проверяем соответствующие предохранители и при необходимости меняем их на вставки такого же номинала.
Нумерация и назначение предохранителей, отвечающих за задний фонарь ВАЗ 2109
| Нумерация и номинал | Назначение | |
| Блок 17.3722 | Блоки 2114-3722010-10, 18 и 60 | |
| 5 (8 А) | F16 (15 А) | указатели поворота, указатели заднего хода |
| 6 (8 А) | F3 (10 А) | стоп-сигнал |
| 9 (8 А) | F10 (7.5 А) | габаритный свет левого борта |
| 10 (8 А) | F11 (7.5 А) | габаритный свет правого борта |
| 11 (8 А) | F2 (10 А) | указатели поворота в режиме аварийной сигнализации |
Рассматривать схему расположения предохранителей мы не будем, поскольку эта информация есть на задней стороне защитной крышки монтажных блоков всех модификаций.
Повреждение жгутов, питающих задние фонари. Жгут проложен от монтажного блока (колодка Ш9) к заднему левому фонарю по водительскому борту. От левого до правого – по задней части кузова. Минусовой провод черного цвета от колодки питания каждого осветительного прибора затянут под крепежную гайку. Осматриваем жгут, ищем перетершуюся изоляцию или оборванные провода.
Отказали указатели стоп-сигнала или заднего хода. Проверяем исправность концевых выключателей. Первый находится над рычагом педали тормоза, второй в коробке переключения передач.
Местонахождение концевиков заднего хода (слева) и стоп-сигнала
Теперь вы убедились, что заменить лампочки в задних фонарях и даже сами фонари на ВАЗ 2109 можно без посторонней помощи, а заодно научились проводить несложный ремонт этих световых приборов.
Предыдущая
Замена автолампЗамена ламп и тюнинг задних фонарей ВАЗ 2114
Следующая
Замена автолампВсё о задних фонарях ВАЗ 2115 — схема подключения, установка светодиодов
Спасибо, помогло!1Не помогло
Поменять лампочку ближнего света на ВАЗ 21099
ВИДЕО: КАК ЗАМЕНИТЬ ЛАМПЫ БЛИЖНЕГО/ДАЛЬНЕГО СВЕТА НА ВАЗ 21015
Ближний свет ВАЗ, должен освещать дорожное покрытие, чтобы водитель мог видеть находящихся на небольшом расстоянии участников дорожного движения.
Снятие и замена лампы ближнего и дальнего света ВАЗ 2108, 2109, 21099
Ближний свет горит несколько ассиметрично — при правостороннем движении левая часть дороги освещается чуть хуже. На нем размещены другие элементы освещения. В роли источника освещения выступают галогенные, газоразрядные и прочие виды ламп; отражателя.
Формирует пучок света и может иметь параболическую или другую форму. Состоит из пластика, и для создания отражающего эффекта на него наклеивается тонкий слой алюминия; рассеивателя. Отвечает за пропуск светового потока и преломляет его, а также защищает освещение от внешних воздействий.
Замена лампы ближнего и дальнего света на ВАЗ 2108, 2109, 21099 и ВАЗ 2113, 2114, 2115
Изготавливается из стекла или пластика; контактной платы ламподержателя ; уплотнительной прокладки. Располагается между кузовом авто и блоком фары. При эксплуатации системы освещения автомобиля ВАЗи водитель может столкнуться с тем, что фара не горит.
Это обусловлено тряской во время езды или скачками напряжения.
Для починки системы освещения вам достаточно будет заменить лишь сам предохранитель, который можно найти по схеме, представленной на крышке блока; перегорают лампочки; приходит в неисправное состояние реле ближнего света; окисляются контакты предохранителей; происходит деформация гнезд фиксаторов рычага переключателей света фары; заедает механизм рычага.
Поломка может сопровождаться отсутствием работы системы освещения или же ее некорректной работой. Даже если у вас сломалась только одно фара левая или праваяэто уже значительно снизит видимость и повысит вероятность ДТП.
Чтобы это сделать, нужно знать, какие именно составляющие системы освещения можно поставить на ВАЗ Виды ламп Все лампочки, которые можно поставить в ВАЗиделятся на 2 категории: Ставятся для передних левой и правой фары для освещения дороги впереди; модели дополнительного освещения.
Представлены габаритными огнями, стоп-сигналами и другими неосновными источниками света.
Виды автомобильных ламп Обыкновенные лампочки накаливания, которые используются в ВАЗебывают следующих типов: Являются галогенными, снабжены 2 спиралями ближнего и дальнего освещения, имеют цоколь Н4. Обычно горят в передних фарах авто.
Одни из самых популярных фар в ВАЗах. Ставятся в стоп-сигналы, поворотники, задние фонари. Для замены есть разные светодиодные аналоги; А 10 Вт.
Помимо ламп накаливания, в ВАЗе широко используются светодиоды в качестве выгодной замены. Светодиодные источники освещения в несколько раз более долговечные, ярче светят обеспечивая при этом холодное свечениепродаются с различными цоколями.
Форма поиска
Процесс замены Чтобы заменить фары ближней оптики, которые не горят в вашем ВАЗеилии поставить новые лампы, для начала приготовьте отвертку на Отсоедините питающие провода от блока фар ближнего освещения, а также поворотников.
Нажмите на фиксаторы гидрокорректора. Это позволит повернуть его против часовой стрелки и вынуть, потянув на. Для этого открутите по 2 гайки с левой и правой стороны отверткой на Вы сможете снять блок вместе с корпусом поворотника.
Замена лампочек на ВАЗ После этого вы сможете поставить вместо неработающих фар новые. Чтобы проверить, какие части фары не работают, снимите контактную плату и протрите внутреннюю поверхность изделия.
Замена ламп фар на автомобиле ваз 2108, ваз 2109, ваз 21099
Если поврежден блок, его нужно полностью менять. Замените уплотнительную прокладку, если она рассохлась или оборвалась.
После установки новой лампочки или других компонентов системы освещения настройте новую оптику, чтобы обеспечить оптимальную дальность световых пучков. Как часто Вы моете машину?
Виды ламп

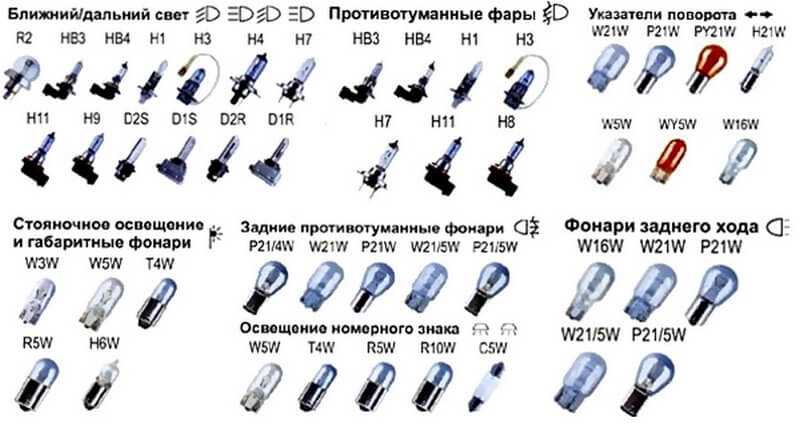

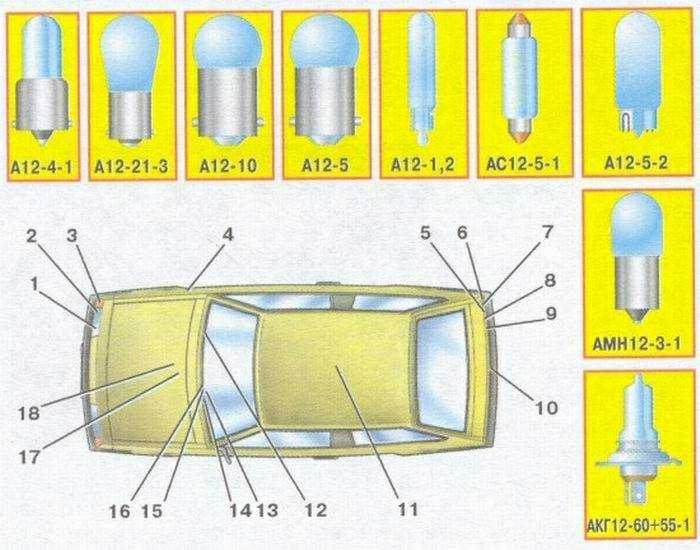

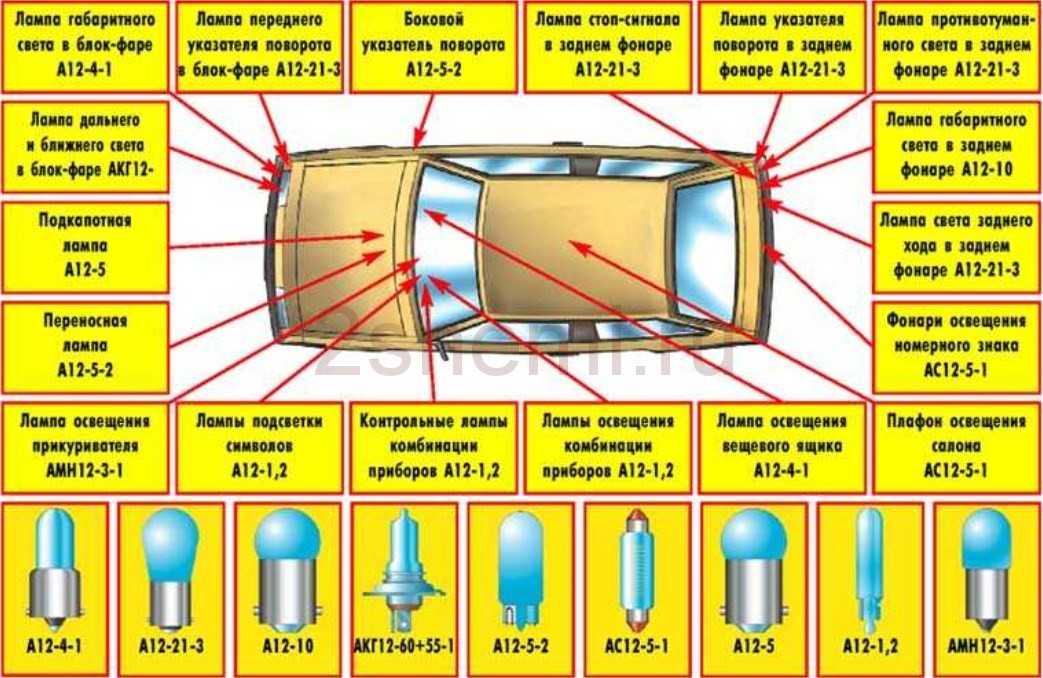

Все лампочки, которые можно поставить в ВАЗ 2108, 2109 и 21099, делятся на 2 категории:
- модели головного освещения. Ставятся для передних левой и правой фары для освещения дороги впереди;
- модели дополнительного освещения. Представлены габаритными огнями, стоп-сигналами и другими неосновными источниками света.

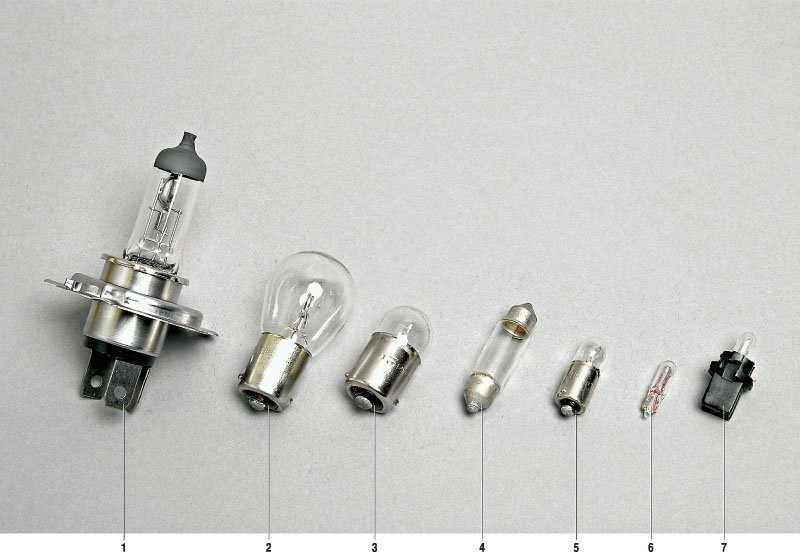

Виды автомобильных ламп
Обыкновенные лампочки накаливания, которые используются в ВАЗе 2109, бывают следующих типов:
АКГ 12-60/55 (60/55 Вт). Являются галогенными, снабжены 2 спиралями ближнего и дальнего освещения, имеют цоколь Н4. Обычно горят в передних фарах авто. В продаже есть разновидности с окрашенной колбой (зеленого, синего, желтого цвета), однако при езде с ними в дождливую или туманную погоду такая колба только понизит видимость;

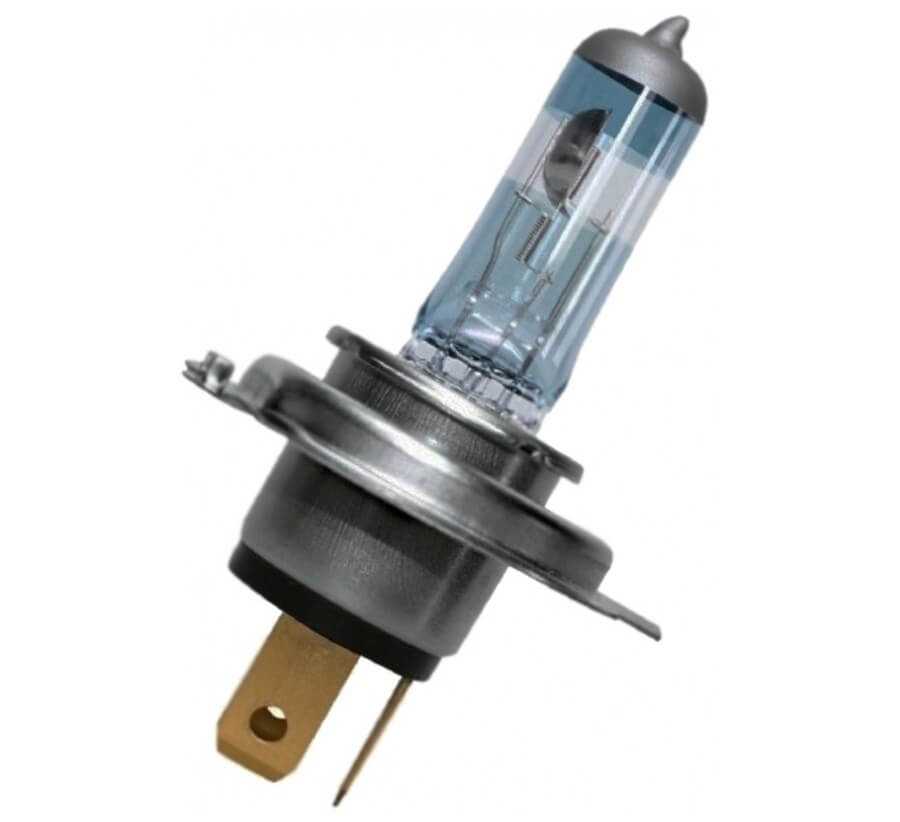

Лампа автомобильная АКГ 12-60+55
- А 12-21-3 (21 Вт). Одни из самых популярных фар в ВАЗах. Ставятся в стоп-сигналы, поворотники, задние фонари. Для замены есть разные светодиодные аналоги;
- А 12-10 (10 Вт). Используются на габаритах. Их аналогами являются smd-светодиоды;
- А 12-4-1 (4 Вт). Применяются в левой и правой блок-фаре, на габаритах, а также для подсветки вещевого отделения в салоне;
- АС 12-5-1 (5 Вт). Такая модель часто горит в освещении задних номеров автомобиля, а также в салоне;

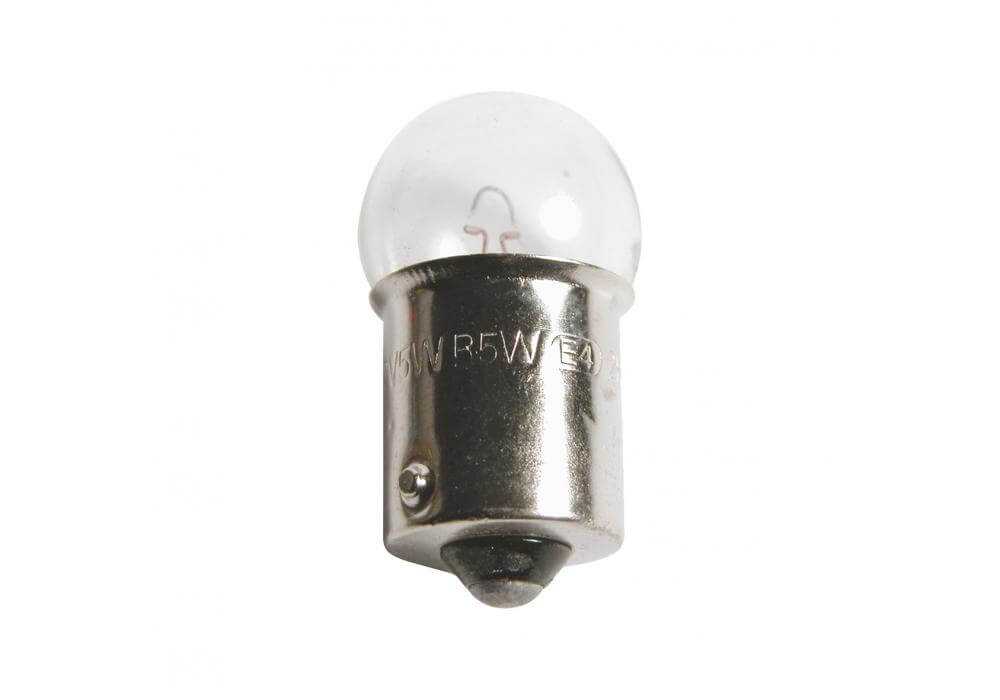

Автомобильная лампа А-12-5-1
А 12-5-2 (5 Вт). Модель используется для левого или правого поворотника.
Помимо ламп накаливания, в ВАЗе 2109 широко используются светодиоды в качестве выгодной замены. Светодиодные источники освещения в несколько раз более долговечные, ярче светят (обеспечивая при этом холодное свечение), продаются с различными цоколями.
Цоколь фары ваз 2109
В списке мы привели самые распространенные модели выбранной марки автомобиля. (Сокращение ПТФ – противотуманные фары)
| Марка | Вид лампы | Цоколь |
| 1113 Ока | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 1117 Калина | Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | H11 | |
| 1118 Калина | Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | H11 | |
| 1119 Калина | Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | H11 | |
| 2105 Жигули | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2106 Жигули | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2107 Жигули | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2108 Самара | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2109 Самара | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 21099 Самара | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2110 | Ближний | Н1 |
| Дальний | Н1 | |
| ПТФ | H1/H3 | |
| 2111 | Ближний | Н1 |
| Дальний | Н1 | |
| ПТФ | H1/H3 | |
| 2112 | Ближний | Н1 |
| Дальний | Н1 | |
| ПТФ | H1/H3 | |
| 2113 Самара-2 | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | H1/H3 | |
| 2114 Самара-2 | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | H1/H3 | |
| 2115 Самара-2 | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | H3 | |
| 21213 Нива | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 21214 Нива | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2123 Chevrolet Niva в одной лампе ближний/дальний | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | Н3 | |
| 2123 Chevrolet Niva раздельный ближний/дальний | Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | Н3 | |
| 2131 Нива | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | – | |
| 2170 Приора | Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | H11/H3 | |
| Гранта | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | H11 |
ВНИМАНИЕ. Данная информация имеет ознакомительный характер
Возможно различие установленных ламп в Вашем автомобиле и в таблице. Для более точного определения цоколя ламп рекомендуем уточнить подробнее в руководстве по Вашему автомобилю, или посмотреть маркировку лампы непосредственно вытащив ее из фары. На некоторых типах фар присутствует маркировка (или наклейка) на корпусе самой фары.

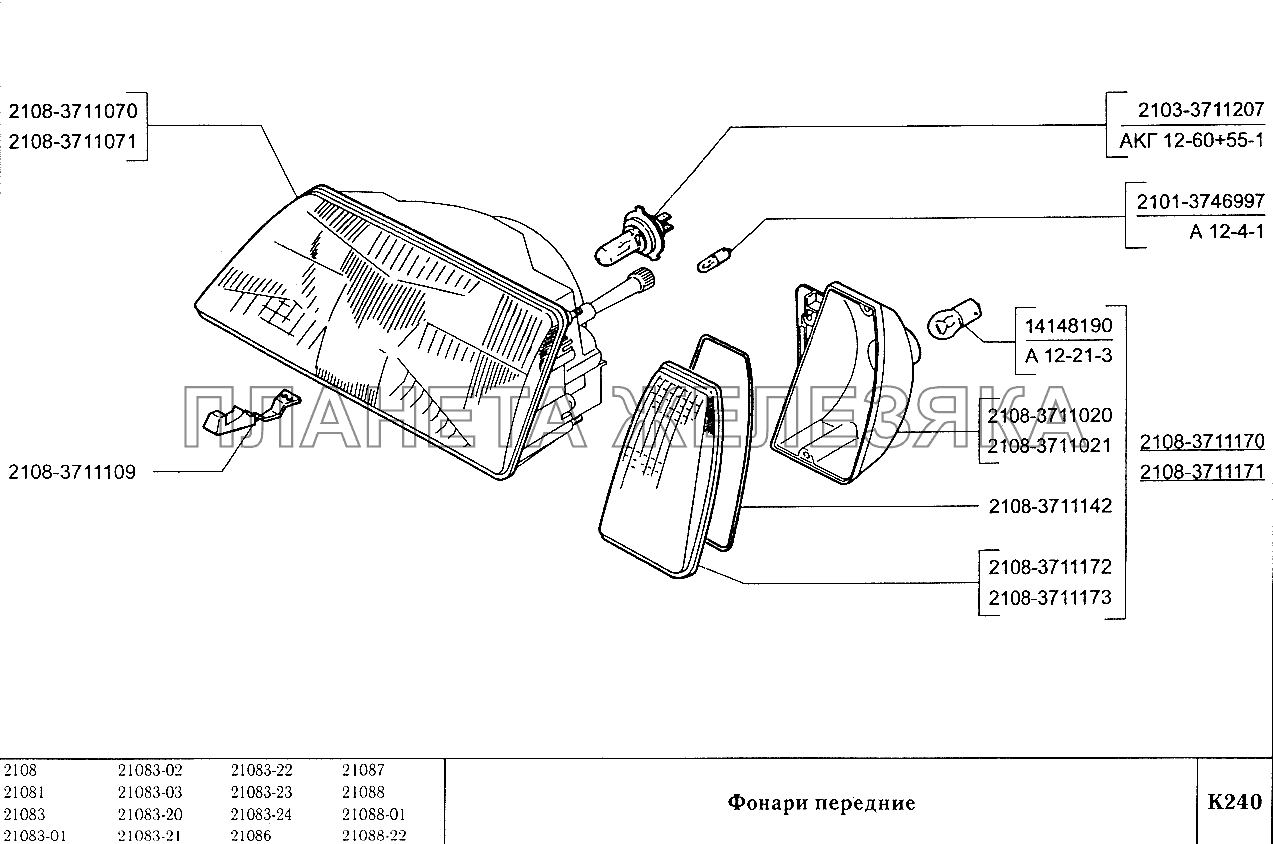

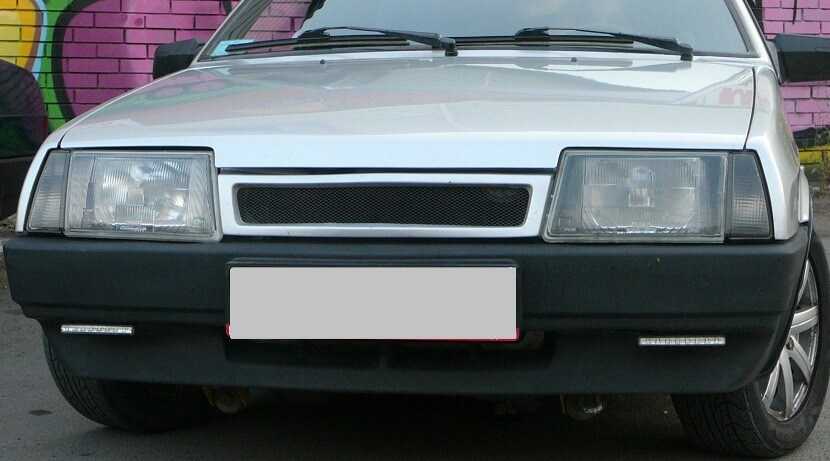

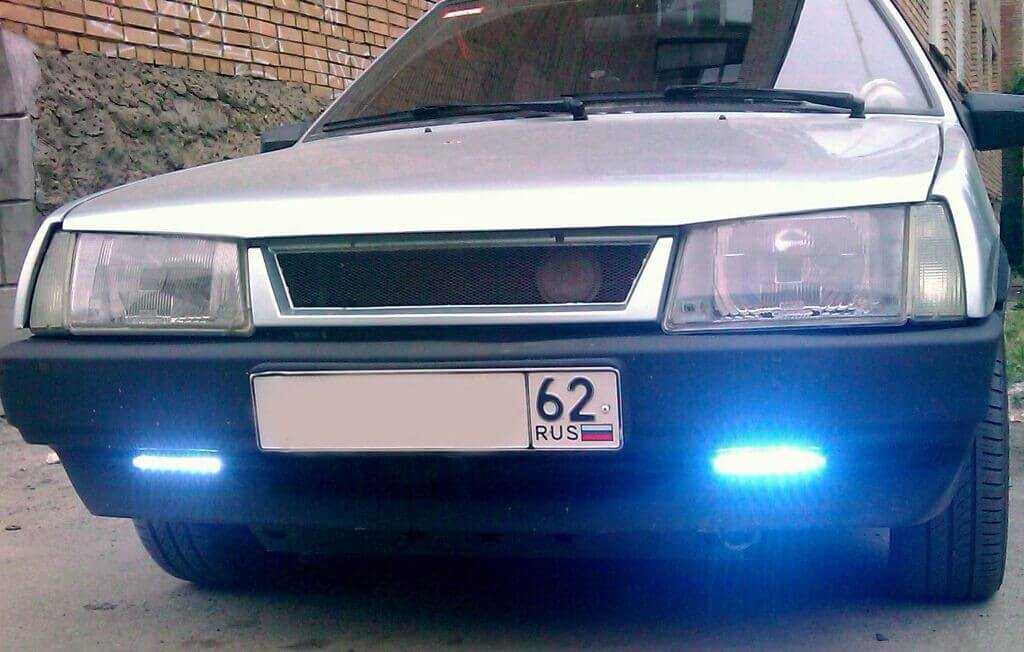

Передние фары на ВАЗ 2109, впрочем, как и в моделях 2108 или 21099, выполняются в едином корпусе, который объединяет в себе следующие световые приборы:
- ДХО;
- ближний свет;
- дальнее освещение;
- габариты;
- поворотники.
Ближний свет ВАЗ 2108, 2109, 21099 должен освещать дорожное покрытие, чтобы водитель мог видеть находящихся на небольшом расстоянии участников дорожного движения. Ближний свет горит несколько ассиметрично — при правостороннем движении левая часть дороги освещается чуть хуже.
Фара ваз 2114 очень похожа на фары ваз 2109 и состоят из:
- пластикового корпуса. На нем размещены другие элементы освещения. В роли источника освещения выступают галогенные, газоразрядные и прочие виды ламп;
- отражателя. Формирует пучок света и может иметь параболическую или другую форму. Состоит из пластика, и для создания отражающего эффекта на него наклеивается тонкий слой алюминия;
- рассеивателя. Отвечает за пропуск светового потока и преломляет его, а также защищает освещение от внешних воздействий. Изготавливается из стекла или пластика;
- контактной платы (ламподержателя);
- уплотнительной прокладки. Располагается между кузовом авто и блоком фары.
Замена ламп на светодиоды
В настоящее время замечаю, что у всех новых иномарок в задних фонарях в качестве стоп-сигналов, габаритных огней, указателей поворота используются исключительно светодиодные источники света вместо привычных ламп накаливания. Как оказалось, это неслучайно.
По результатам исследований, использование в стоп-сигналах светодиодов вместо обычных ламп накаливания дает водителю находящегося позади автомобиля дополнительные мгновения для маневрирования или экстренного торможения. За это время автомобиль, движущийся со скоростью со скоростью 100 км/ч проходит 5-6 м.
Дело в том, что для достижения полной яркости лампе накаливания требуется около 0,3 секунды, в то время как светодиод разгорается почти мгновенно, примерно за 70 наносекунд. Думаю, порядок этих цифр говорит о многом.
Также, светодиоды лучше ламп накаливания по показателям удельной светоотдачи на ватт мощности и сроку службы. Так, время наработки на отказ у светодиодов приближается в 100 000 часов против примерно 2000 у ламп накаливания.
Также лампы накаливания обычно выходят из строя не по причине перегорания спирали, а из-за воздействия сильных вибраций, особенно при качестве наших дорог. Светодиоды же совершенно невосприимчивы к подобного рода воздействиям, что дает им серьезное преимущество при использовании в автомобилях.
АКГ 12-60/55 (60/55 Вт)
Это галогенные лампы, они имеют две спирали ближнего и дальнего света, цоколь H4. Устанавливаются в головных фарах автомобиля.
Светодиодные аналоги хоть и существуют, но при их установке свет фар не будет удовлетворять существующим требованиям (не формируется пучок света заданной формы), фары будут светить куда попало и могут слепить встречных водителей, так что применять их не стоит.
А 12-21-3 (21 Вт)
А 12-10 (10 Вт)
Используются в задних габаритах. В качестве замены можно попробовать лампы с подходящим цоколем на smd-светодиодах.
А 12-4-1 (4 Вт)
Используются в головных блок-фарах в качестве габаритных огней, а также для освещения вещевого ящика. Для их замены существует множество светодиодных ламп, с разным количеством светодиодов. Есть даже светодиоды, цвет свечения которых практически неотличим от ламп накаливания. При выборе аналога необходимо следить за тем, чтобы лампа на светодиодах поместилась в штатное место в блок-фаре.

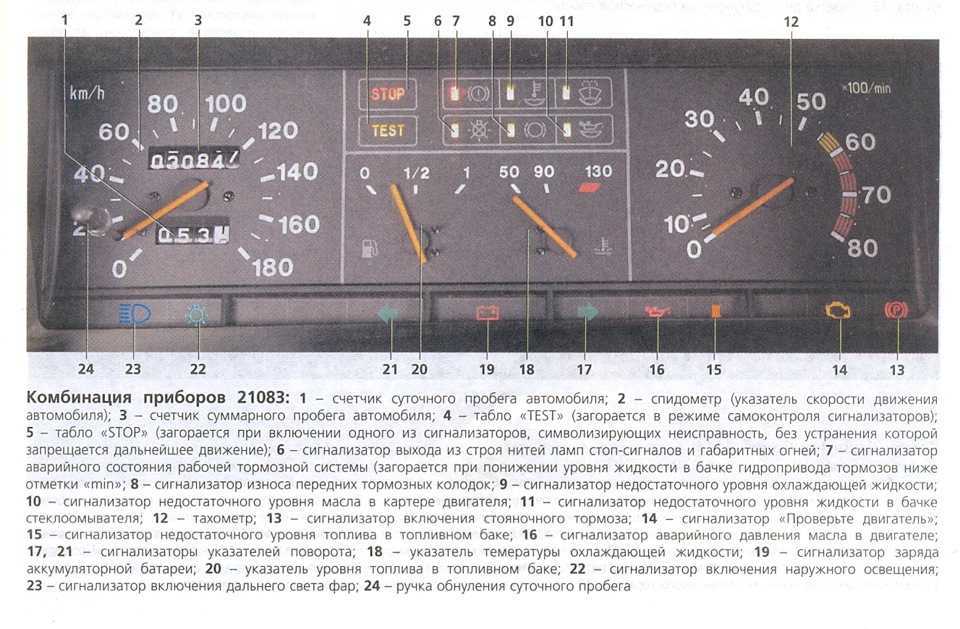

А 12-1.2 (1 Вт)
Такая лампа используется для подсветки комбинации приборов, кнопок на панели приборов. Для их замены есть множество светодиодных аналогов различных цветов. Лучше выбирать аналоги с одним smd–светодиодом (бОльшая площадь и яркость свечения). Подробнее о такой доработке подсветки панели приборов можно посмотреть здесь.
АС 12-5-1 (5 Вт)
А 12-5-2 (5 Вт)
Применяется в повторителях указателей поворотов, а также в переносной лампе. Для поворотников можно найти лампы на светодиодах с аналогичных цоколем.
А 12-5 (5 Вт)
Применяется в качестве лампы освещения подкапотного пространства. Это ее единственное применение в ВАЗ 2109. Для замены подойдет любая светодиодная лампа с соответствующим цоколем.
АМН 12-3-1 (3 Вт)
Если ваш ВАЗ 2109 оснащен противотуманными фарами, то в них установлены галогенные лампы мощностью 55 Вт. Для них тоже существуют светодиодные аналоги, но такой яркости как от галогенок от них не получить. При этом их можно использовать разве что в качестве дневных ходовых огней.
Полезная информация:При замене ламп накаливания на светодиодные в габаритах и стоп-сигналах при рабочей бортовой системе контроля (БСК), она будет сигнализировать об обрыве нитей ламп накаливания соответствующих ламп вследствие гораздо меньшего тока в этих цепях. Для приведения работы этой системы в соответствие, при сохранении функции контроля исправности ламп необходимо выполнить доработку реле контроля исправности ламп (РКИЛ). Об этом можно почитать в этой статье.
Ремонт, регулировка и тюнинг оптики ВАЗ 2109: чудеса преображения «Девятки»
Качество освещения обеспечивает комфортные условия для поездки. Если аварийка работает с перебоями или водитель включает поворот, а поворотники не работают, участники дорожного движения не смогут сориентироваться и возможна аварийная ситуация на дороге. Чтобы избежать неприятных сюрпризов, нужно знать основные неисправности освещения и способы их устранения.
Замена поворотников на авто
Не горят некоторые фонари или лампы — перегорели лампочки, неисправен патрон лампы, перегорели предохранители из-за короткого замыкания, повреждена проводка. Меняется лампа, предохранители, восстанавливается проводка. Аналогичный ремонт, если не горит задний фонарь.
Если не переключается ближний или дальний свет фар, возможно, что окислились контакты переключателя, сломалось реле. В этом случае следует заменить трехрычажный переключатель или реле. Если не работает аварийка — перегорел предохранитель аварийки ВАЗ или неисправно реле, нужно поставить новый предохранитель или реле.
Особенности регулировки фар
Для того, чтобы не слепить встречных водителей, после замены или ремонта фар необходима регулировка света фар. Автомобиль для этого устанавливается на ровной горизонтальной поверхности в пяти метрах от белой стены или стенда. На водительском месте следует поместить груз около 75 кг, заменяющий вес водителя. На стене наносится разметка.
Разметка на стене для регулировки
Ручку гидрокорректора следует установить в положение «водитель и передний пассажир». При этом включается ближний свет.
Регулируются фары с помощью винтов. Световые пятна нужно подогнать под разметку, нанесенную на стене. Отрегулированный свет должен отвечать следующим требованиям: верхняя граница световых пятен должна находиться на прямой N, линии А и В, расположенные в вертикальной плоскости, должны пройти в точках пересечения световых пятен С1 и С2 (автор видео — Владимир Шархун).
Способы тюнинга оптики
Замена стекла фары ВАЗ 2109, тюнинг фар может быть выполнен своими руками, если есть опыт подобных работ и электросхема оборудования.
Черная оптика
Для тюнинга фар ВАЗ в черный цвет используется матовая краска. Оптику демонтируют, отделяют стекла. Внутри поверхность фар покрывают черной краской. Аналогичную красятся поворотники. Если у них стекла с рыжеватым оттенком, их заменяют на прозрачные. Стекла крепятся с помощью герметика.
Тюнинг фар ВАЗ 2109
Если есть необходимость, на ВАЗ 21099 устанавливаются противотуманки.
Установка противотуманок предусматривает:
- установку кнопки, предварительно снимается решетка и динамик;
- подключение к монтажному блоку;
- закрепление противотуманных фар на бампере.
Специалисты рекомендуют устанавливать тюнинговые задние фонари, которые должны иметь уплотнители в тех местах, где кузов соприкасается с корпусом. Чтобы установить тюнинговый задний фонарь, необходимо снять пластиковую панель, отключить разъем, отвернуть гайки и установить фару. Стыки следует обработать герметиком.
Авто с «ангельскими глазками»
Для ВАЗ 21099 тюнинг можно сделать для фар в виде «ангельских глазок». Для их изготовления используют неоновые трубки, которые монтируют на передние фары. Механизм имеет специальный блок розжига. Есть возможность выбора цвета свечения. Кольца фиксируются с помощью герметика.
Особо красиво будут гореть светодиоды. Изготавливаются кольца из пластиковых трубок, которым с помощью строительного фена можно придать любую форму и замкнуть в кольца. Соединения ножек и проводов выполняются паяльником. Кроме того, можно сделать реснички на фары.
Если не работают поворотники ВАЗ 2109 или поворотники работают, но не все, есть другие неисправности в освещении, хочется оттюнинговать свой автомобиль или настроить фары, не обязательно ехать в автосервис, можно выполнить все работы своими руками.
Извините, в настоящее время нет доступных опросов.
