Таблица кодов ошибок нива шевроле

Диагностика и коды неисправностей ЭСУД Нива Шевроле с контроллером МЕ17.9.71

Затем система бортовой диагностики должна обеспечить при помощи специального оборудования получение диагностической информации, хранящейся в памяти контроллера.

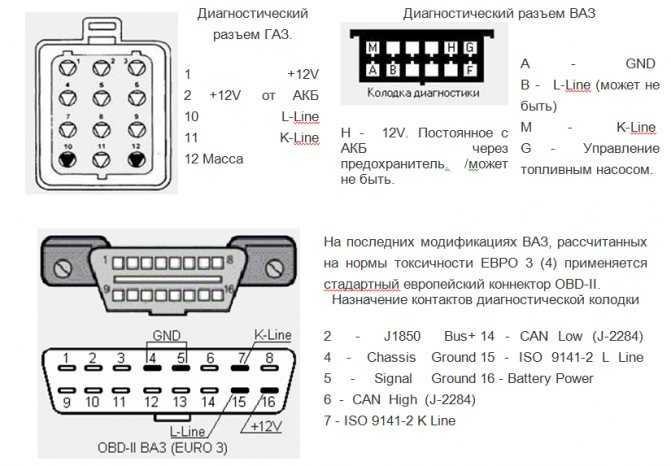

Для этого в системе управления двигателем организован последовательный канал передачи информации, в состав которого входят контроллер ЭСУД, стандартизованная колодка для подключения диагностического прибора (рис. 1) и соединяющий их провод (К-линия). Помимо колодки стандартизованы также протокол передачи информации и формат передаваемых сообщений.

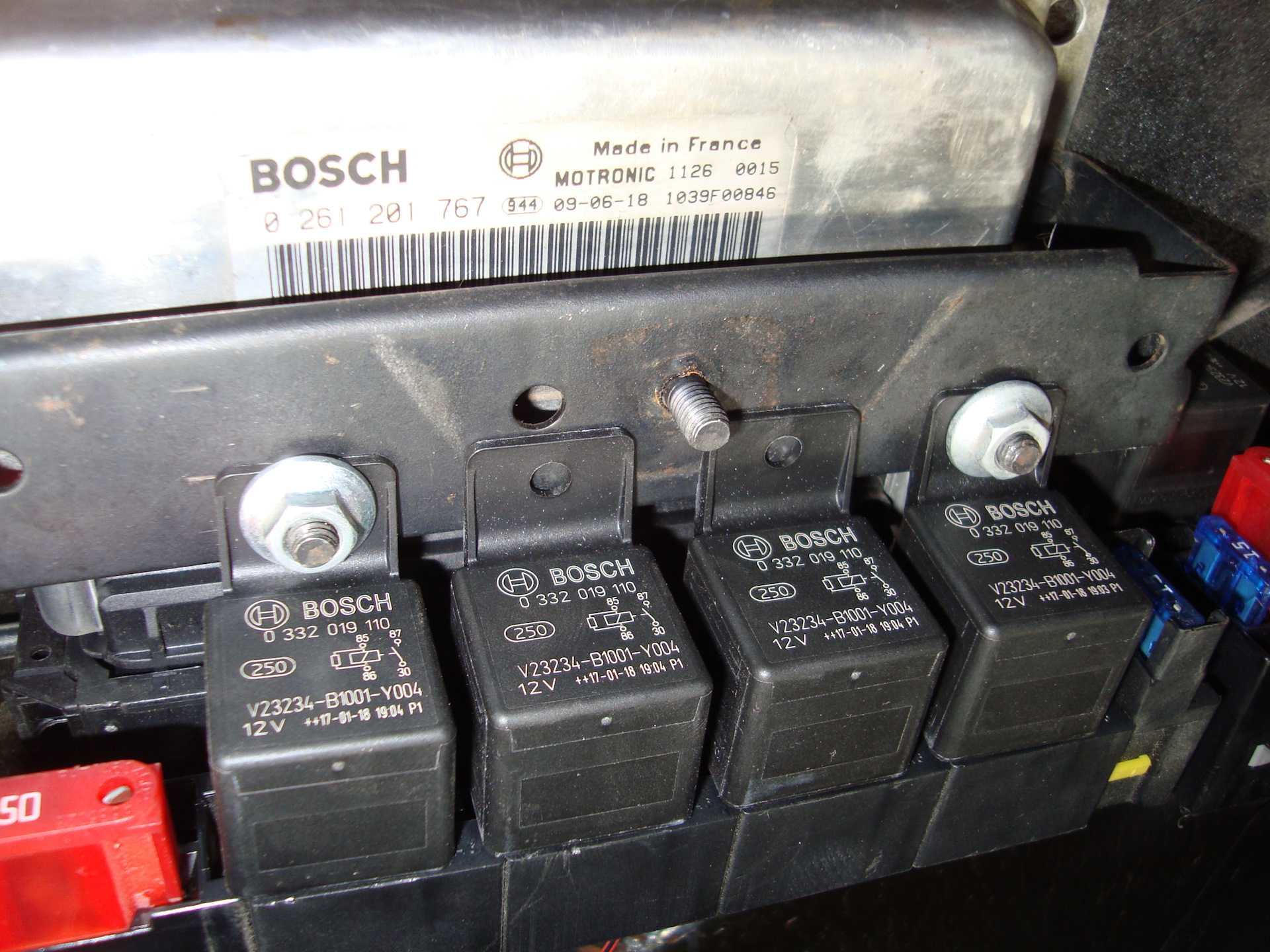

Основным компонентом системы бортовой диагностики является контроллер ЭСУД. Помимо своей главной задачи (управление процессами горения топливной смеси) он осуществляет самодиагностику.

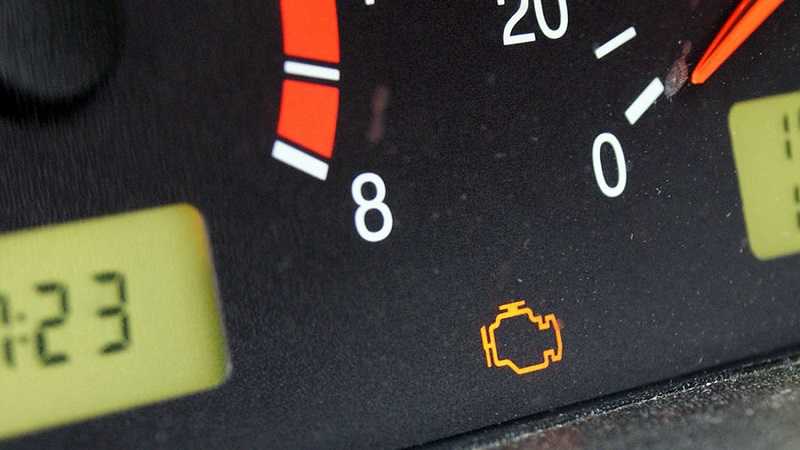

Что обозначает индикатор Check Engine

Загоревшийся индикатор Check Engine, расположенный на приборной панели, означает, что электронный блок управления (ЭБУ) зафиксировал проблему с одной из систем автомобиля.

Если ЭБУ зафиксировал неисправность, то он записывает ее во внутреннюю память в виде специального кода ошибки и информирует водителя загоревшимся «чеком». В одних случаях индикатор может гореть постоянно, в других он может то гаснуть, то снова загораться — все зависит от конкретного вида неисправности.

Загоревшаяся лампочка еще не означает, что следует обязательно останавливать автомобиль и глушить мотор. Check Engine может срабатывать в различных случаях, поэтому и реагировать на него нужно по-разному:

1. Проблемы с загоревшейся лампочкой Check Engine могут быть вызваны объективными причинами. К ее срабатыванию, например, приводит установка новой сигнализации или почти разрядившийся аккумулятор. В таком случае на ошибку можно не обращать внимания.
2. В том случае, если на Шевроле Ниве горит «чек», но двигатель работает нормально, можно продолжить движение. Подобная неисправность, как правило, не носит критического характера. Однако впоследствии нужно диагностировать ошибку с помощью сканера или компьютера и устранить неисправности.
3. Если срабатывание контрольной лампочки происходит одновременно с резким изменением поведения Нивы, рекомендуется немедленно остановить автомобиль и заглушить мотор. Резкий провал мощности, троение, появление сильных детонаций на холостом ходу, плавание оборотов во время движения могут свидетельствовать о серьезной неисправности двигателя. Продолжать движение в такой ситуации опасно.

Как проводится самодиагностика

Большинство автомобилистов предпочитают регулярно проходить компьютерную диагностику своих автомобилей. Если у вас нет возможности посетить сервисный центр или нет сканера для проверки автомобиля, вы можете поступить иначе: запустить программу диагностики бортового компьютера. Для этого вам необходимо сделать следующее:

1. Нажмите кнопку частичного сброса на одометре и одновременно поверните ключ в замок зажигания.
2. Если вы все сделали правильно, стрелки на спидометре и индикаторах начнут двигаться по лестнице.
3. Снова нажмите кнопку сброса. На дисплее отобразится текущая версия прошивки бортового компьютера. Далее нужно повторить действие с кнопкой сброса, чтобы БК отображал наличие ошибок в системе. Если присутствует, будут отображаться соответствующие числа.

Эта диагностика не заставит себя долго ждать, вы сможете быстро проверить систему Шевроле Нива. Если на дисплее появится цифра 8, не волнуйтесь – ошибка с цифрой 8 в большинстве случаев не страшна, вам просто нужно проверить отдельные компоненты автомобиля.

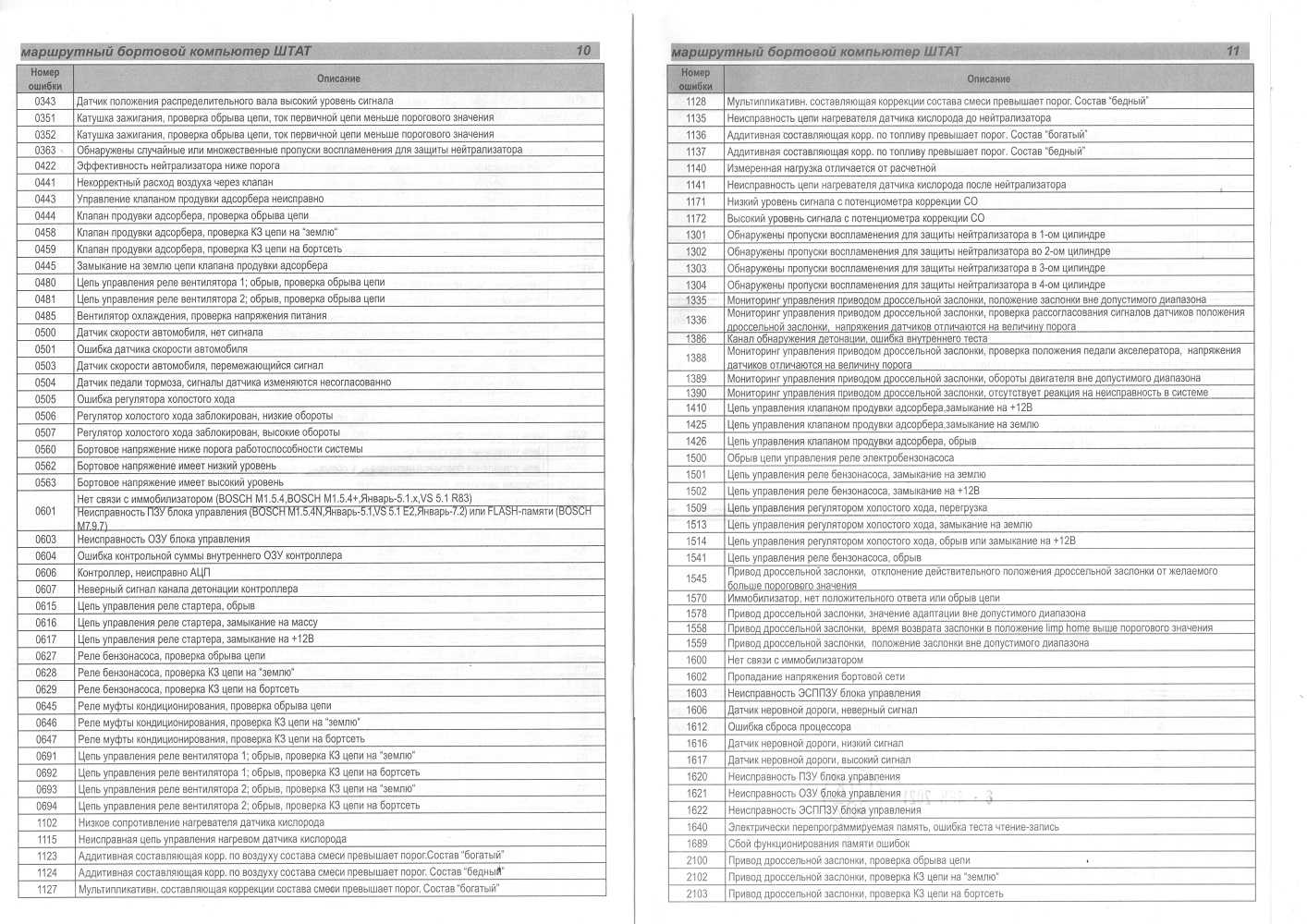

Расшифровка кодов

Теперь предлагаем ознакомиться с расшифровкой комбинаций. Почему могут возникать ошибки и как произвести их устранение, можно узнать только в результате диагностики.

Канал elm327 опубликовал ролик, в котором показана процедура диагностики Нивы Шевроле с применением специального адаптера и мобильного телефона на базе Андроид.

Частые ошибки

Сначала рассмотрим расшифровку часто появляющихся проблем, которые встречаются в Шевроле Авео в кузове T250, T300, Нива и других моделях.

Ошибка
Расшифровка
p1396
Код р1396 — ошибка в работе системы АБС. Если в модели Orlando, Niva, Lacetti или другого Шевроле появляется этот код, автовладельцу нужно тестировать работоспособность самого блока, а также контроллера неровной дороги. Часто причина 1396 заключается в вышедшем из строя датчике, повреждении, окислении или загрязнении его контактов. Проблему можно попытаться решить путем демонтажа и очистки разъема
p0661
Автовладельцу сообщается о неполадках в работе соленоида или повреждении электроцепи. Нужно выполнить детальную проверку
p0404
На бортовой компьютер поступило сообщение о нарушениях в функционировании систему рециркуляции выхлопных газов. Часто причина связана с поломкой контроллера, поэтому надо произвести диагностику и замену датчика
p1628
Код ошибки 1628 говорит о неполадках в функционировании устройства блокировки. Нужно протестировать работу иммобилайзера

Если не уделить внимание диагностике и проверке этой ошибки, то со временем иммобилайзер может заблокировать работу двигателя и в результате его запуск будет невозможен. Можно попробовать отключить и активировать иммобилайзер или перепрограммировать его чип
p1661
Не работает лампа Check Engine. Надо проверить работоспособность светового индикатора в приборной панели

Часто решить проблему, если лампочка рабочая, позволяет сброс ошибки
p1602
Ошибка 1602 дословно расшифровывается как пропадание напряжения в бортовой сети. Причины могут быть разные. Если автомобиль заводится и двигатель работает нормально, неисправность может заключаться в повреждении или плохом контакте одного из штекеров блока управления, плохой пропайке его компонентов. Возможно, это «глюк» прошивки или не срабатывает какое-то реле. Найти причину сможет квалифицированные электрик
136
Значение этого кода может быть разным для различных моделей Шевроле. В автомобилях Орландо эта ошибка означает неисправность второго лямбда-зонда или повреждение проводки. В моделях Круз код сообщает о необходимости проведения диагностики парковочного радара. Возможно, просто засорились сенсорные датчики парктроника

Надо проверить работоспособность светового индикатора в приборной панели. Часто решить проблему, если лампочка рабочая, позволяет сброс ошибки
p1602
Ошибка 1602 дословно расшифровывается как пропадание напряжения в бортовой сети. Причины могут быть разные. Если автомобиль заводится и двигатель работает нормально, неисправность может заключаться в повреждении или плохом контакте одного из штекеров блока управления, плохой пропайке его компонентов. Возможно, это «глюк» прошивки или не срабатывает какое-то реле. Найти причину сможет квалифицированные электрик
136
Значение этого кода может быть разным для различных моделей Шевроле. В автомобилях Орландо эта ошибка означает неисправность второго лямбда-зонда или повреждение проводки. В моделях Круз код сообщает о необходимости проведения диагностики парковочного радара. Возможно, просто засорились сенсорные датчики парктроника

Двигатель

Рассмотрим неисправности, встречающиеся в работе силовых агрегатов.

Проверьте крышку горловины топливного бака

Многие водители в некоторых случаях при появлении индикации «чек двигателя» начинают думать о серьезных проблемах с двигателем, они даже не додумываются, чтобы проверить герметичность топливной системы, которая может быть нарушена из-за дефекта или недостаточно затянутой крышки горловины топливного бака. Это очень распространённая причина в появлении значка двигателя «Check «.

Причина появления ошибки: -Негерметичность топливной системы из-за пропускания воздуха крышкой наливной горловины топливного бака, а также увеличение расхода топлива автомашины, на что система диагностики автомобиля обязательно выдаст ошибку двигателя, включив индикацию «Check engine» на панели приборов автомашины.

Что необходимо сделать: -Если при появлении индикации «Чек» ваш автомобиль не потерял свою мощность и нет никаких звуковых признаков повреждения двигателя (стук, гул, скрип и т.п. в двигателе), то первым делом надо проверить герметичность бензобака. Возможно крышка вашего бензобака имеет трещины или недостаточно затянута. Если крышка бензобака была недостаточно затянута, то затянув ее до конца можете продолжить свой путь на автомобиле некоторое время, а далее посмотреть на приборную панель и убедиться, исчезнет ли ошибка двигателя. Чтобы не допускать появления и загорания индикации «чека» двигателя, регулярно проверяйте крышку горловины топливного бака. Помните также и о том, что периодически эту крышку необходимо менять на новую!

Видео «Сброс ошибки подушек безопасности»

Если в работе тех или иных систем обнаружены неисправности, то первое, что надо делать — исправить их. Если после ремонта коды остались в памяти и не исчезли, то их можно устранить самостоятельно.

Есть несколько вариантов сброса ошибок:

1. Удалите коды путем отсоединения клемм аккумуляторной батареи. Откройте капот и ослабьте болты на зажимах, после чего отсоедините «крокодилы». Подождите около одной минуты, затем подключите «крокодилы» на место.
2. С использованием бортового компьютера. Для этого в устройстве предусмотрена специальная функция. Для удаления кода следует зайти в раздел «ошибки» в основном меню, после чего нажать на среднюю клавишу на панели. Вы услышите звуковой сигнал, а на дисплее компьютера появятся прочерки. Если они есть, то ошибки успешно удалены из памяти.
3. Обнуление можно произвести с помощью кнопки одометра. Надо зажать ее на пять секунд. Пройдет около 15 сек, после чего на дисплее появятся цифры. Об ошибках при самодиагностике мы писали вначале статьи, если же на дисплее появляется цифра 0, то неполадки в работе датчиков, двигателя и других систем в авто отсутствуют.

Если диагностика автомобиля Шевроле выполнялась с помощью программы Chevrolet Explorer, то удалить информацию о неисправностях можно через утилиту.

Помимо этого, есть другие варианты обнуления кодов:

1. Отключить от питания аккумулятор. Для этого необходимо открыть моторный отсек и гаечным ключом ослабить фиксацию гаек на клеммных зажимах. Затем они отсоединяются. Подключение выполняется через одну минуту.
2. Обнуление информации об ошибках возможно через бортовой компьютер автомобиля. В данном устройстве имеется соответствующая опция для выполнения этой задачи. Необходимо перейти в раздел ошибок в главном меню компьютера, а затем кликнуть по средней кнопке на панели. В подтверждение устройство издаст звуковой сигнал, а на экране отобразятся прочерки, означающие удаление информации о неисправностях из памяти.
3. Обнуление кодов можно осуществить с использованием кнопки на одометре, она зажимается на пять секунд, а затем отпускается. Через 15 сек на дисплее должны появиться цифры. Если загорелся 0, то это говорит о том, что проблем в работе систем не обнаружено.

Пользователь Alex Moss рассказал о самостоятельном обнулении Airbag неисправности на примере автомобиля Шевроле Эпика.

Загрузка …

Автозапчасти для иномарок, ремонт авто

P Блок управления обнаружил механическую неисправность привода наддува холостого хода. P Таймер выключения зажигания в системе управления двигателем вышел из строя.

Расшифровка комбинации P Как упоминалось выше, P-код является распространенной комбинацией при диагностике автомобиля Chevrolet. P указывает на прием неверных данных в блок управления от блока управления ABS.

В частности, когда появляется R, БК сигнализирует о неисправности датчика плохой дороги.

Коды ошибок Шевроле Нива. Проведение диагностики.

На этот раз беспокоиться не о чем, так как появление таких сообщений может быть связано с отсутствием связи с самим устройством. Также стоит проверить стандартную противоугонную систему chevrolet niva error p0118, если да, то проверьте сам адаптер. В стандартном исполнении он подключается к диагностической линии между ЭБУ и иммобилайзером.

А в случае его отсутствия на его место устанавливается заглушка. Для восстановления связи с Шевроле Нива ошибка p0118 устанавливается перемычка с контактами, как показано на следующем рисунке: В зависимости от года выпуска разъемы могут отличаться друг от друга. Самодиагностика. Если нет возможности проверить специальным прибором, то сделать это можно с помощью самодиагностики, которая поможет быстро выявить все проблемы, связанные с эксплуатацией автомобиля.

Стрелка спидометра начнет двигаться вверх, при повторном нажатии на экране появится информация о прошивке, а при повторном нажатии будут показаны все существующие ошибки. Рассмотрим подробнее коды неисправностей Шевроле Нива с расшифровкой – как показывает практика, знание того, как провести самостоятельную проверку, очень пригодится, так как эти знания помогают быстро выявить неисправность и вовремя устранить ее.

Проверить ошибку двигателя Если на автомобиле Шевроле Нива горит галочка, это предупреждает о наличии неисправностей, связанных с ошибкой Шевроле Нива p0118 с работой двигателя.

Ошибка Шевроле Нива p0118 возникает в тот момент, когда двигатель начинает исправлять неисправность или ошибку и записывает в свою память определенный код. P, P клапан системы рециркуляции ОГ неисправен или заблокирован – прибор требует замены.

P Бортовой компьютер обнаружил неисправность контроллера – необходимо перепрограммировать устройство. P Блок управления сообщает о неисправности контроллера системы управления двигателем.

Коды ошибок Лачетти (1.8D-FAM I)

   ..

1
2   ..

Компьютерная диагностика

Наиболее полная диагностика возможна с помощью компьютера или ноутбука. Чтобы использовать этот метод, вам необходимо приобрести переходник. Этот адаптер одновременно выполняет две функции. Это переходник с порта K-line на порт USB или COM-порт. Он также действует как декодер, который позволяет передавать сигналы от ЭБУ на ПК. Вам также потребуется установить на ноутбук соответствующее программное обеспечение. В Интернете есть много бесплатных версий. Существуют универсальные программы и программы, написанные под конкретную машину. После подключения к компьютеру вам нужно будет включить зажигание и запустить программу. Подключение произойдет автоматически.

Интерфейс компьютерной программы очень удобен и позволяет интуитивно ориентироваться даже неопытному пользователю. Все функции можно разделить на несколько разделов. Это параметры, ошибки и настройки. Если первые два раздела носят информативный характер, с помощью третьего раздела вы можете проверить системы автомобиля.

Постоянно работающий проверочный движок обнаружил эту ошибку №1. 8. – если появляется 8, то в бортовой сети – пониженное напряжение питания (менее 8 В); Сбрасываю, вынимая батарею долго, но через время появляется. Напряжение в сети поддерживается на уровне 13,5 – 14В. Батареи 2 года. Что делать, как погасить ошибку?

Диагностика автомобилей

Диагностика двигателя и других систем и агрегатов в Шевроле Нива, Кобальт, Лачетти, Ланос, Каптива, Круз, Авео 2004, 2005, 2010, 2012 и других годов выпуска позволяет оперативно определить неисправность. Благодаря этому автовладелец может предотвратить более серьезные поломки. Сами ошибки при диагностике с ноутбука или на табло VDO или другой заводской приборной панели будут разными. В первом случае автовладелец получает максимально точную информацию о поломках, что позволяет правильно расшифровать и устранить неисправности. Комбинации ошибок будут четырехзначными.

Во время самодиагностики на бортовом компьютере статус на панели приборов ВАЗ 2123 или Шевроле Тахо, Орландо, Блейзер, Ланос, Нива, Лачетти, Круз, Каптива, Эпика, Авео в кузове Т250 и Т300 неисправности отображаются в формате двух цифр. Вместо комбинаций на дисплее могут появляться сообщения, предупреждающие автомобилистов.

Нажатие кнопки одометра на приборной панели

Как выполнить самостоятельно?

Проверить Chevrolet на наличие ошибок можно двумя способами: путем самодиагностики или с помощью дополнительного оборудования или компьютера. Чтобы бортовой компьютер проверил неисправности, необходимо нажать и удерживать кнопку на одометре для сброса суточного пробега и повернуть ключ в замке зажигания. Это приведет к перемещению стрелок на спидометре и манометрах по лестнице. И когда вы снова нажмете кнопку, ЭБУ покажет на дисплее сообщение об используемой версии прошивки. После следующего нажатия на экране появятся комбинации проблем, если таковые имеются.

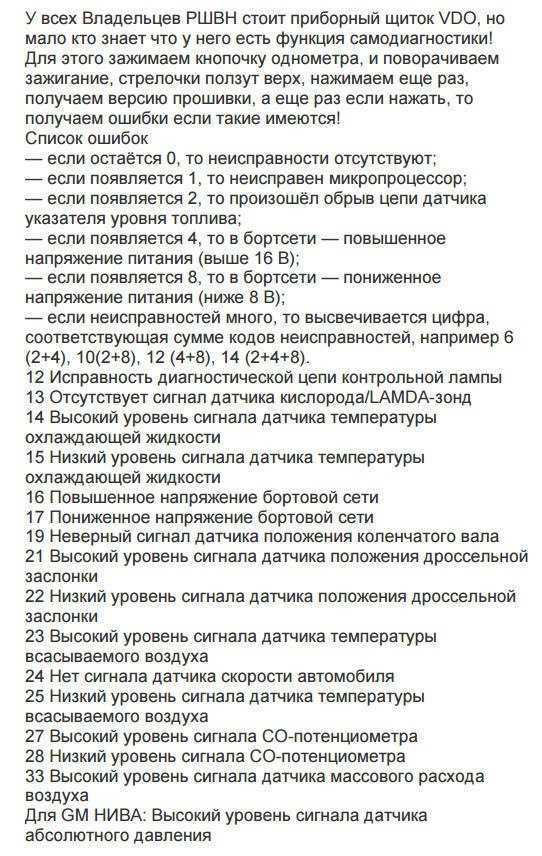

Какие коды могут появиться на Шевроле Нива после самодиагностики:

• 23-25 ​​- температура всасываемого воздуха не соответствует норме;
• 55 – слишком велика нагрузка на силовой агрегат;
• 2 – в электрической цепи регулятора уровня топлива в баке обнаружен обрыв;
• 1 – микропроцессор не работает должным образом;
• 4 – повышение уровня напряжения в бортовой сети автомобиля более 16 вольт, требуется диагностика аккумуляторного и генераторного устройства;
• 61 – кислородный контроллер дает неверные показания.
• 44-45 – неправильный состав горючей смеси;
• 49 – ЭБУ регистрирует потерю вакуума;
• 52 – ЭБУ исправил ошибку ОЗУ;
• 14 – в ЭБУ поступил сигнал о перегреве охлаждающей жидкости, это может привести к закипанию двигателя;
• 19 – в ЭБУ поступил сигнал о некорректной работе коленчатого вала, рекомендуется проверить контроллер;
• 42 – ЭБУ сигнализирует о проблемах при запуске;
• 24 – на приборную панель не поступает импульс скорости автомобиля;
• 54 – не отвечает контроллер октан-корректора;
• 13 – блок управления не получает сигнал от лямбда-зонда;
• 33-34 – ЭБУ получает неверные данные о расходе воздуха;
• 53 – модуль управления не получает импульс от регулятора выхлопных газов;
• 8 – напряжение в электросети Шевроле низкое, выполняются те же управляющие воздействия;
• 41 – поступает неверный сигнал с фазорегулятора или датчика распредвала;
• 35 – на холостом ходу не работает силовой агрегат;
• 43 – неверный импульс с датчика детонации;
• 21-22 – дроссельная заслонка находится в неправильном положении;
• 12 – контрольный индикатор не работает должным образом;
• 27-28 – блок управления сообщает о нарушениях уровня выхлопных газов;
• 15 – рабочая температура антифриза в системе охлаждения слишком низкая;
• 51 – неисправности ПЗУ;

Самодиагностика

Если нет возможности произвести проверку специальным прибором, то это можно сделать при помощи самодиагностики, которая поможет быстро выявить все неполадки связанные с работой автомобиля. Для этого нужно нажать  на кнопку одометра и включить зажигание. Стрелка спидометра начнет подниматься в верх, нажав повторно на экране появится информация о прошивке, а нажав еще раз появятся все имеющиеся ошибки.

Давайте рассмотрим более подробно коды ошибок Шевроле Нива с расшифровкой:

Во время самодиагностики часто выскакивает ошибка 8 и ошибка 14 первая информирует  о неполадках в тормозной системе, а вторая связанна с расходом топлива,  довольно часто это глюк системы, но в любом случае нужно заменить датчик отвечающий за эти механизмы, или обнулить память сбросив клеммы АКБ.

Как показывает практика знание как произвести самостоятельную проверку очень полезны, так как эти знания помогают быстро выявить неисправность, и вовремя ее устранить.
