Как поменять лампочки на панели приборов ваз 2114

Почему-не горит подсветка панели приборов

Приведу пример из своей жизни. Поехал летом на рыбалку со своим другом на автомобиле ВАЗ 2115. В пути следования перед прибытием на место, перестала светиться подсветка панели приборов. Неисправность казалось бы незначительная для дневного времени, но в вечернее и в ночное время водителю в этой ситуации невозможно сконцентрировать свое внимание на показании приборов, а значит, необходимо было устранить неисправность.

Как поступить в данной ситуации, где нужно искать причину неисправности? Запасные лампочки имелись в наличии, предохранители отсутствовали. А может быть причина и не в предохранителях, а в разрыве либо в отсутствии контакта? Сразу в общем-то и не сообразить, — с чего нужно начинать. То-есть, мы задались единственной мыслью: Как же в этом случае определить неисправность?

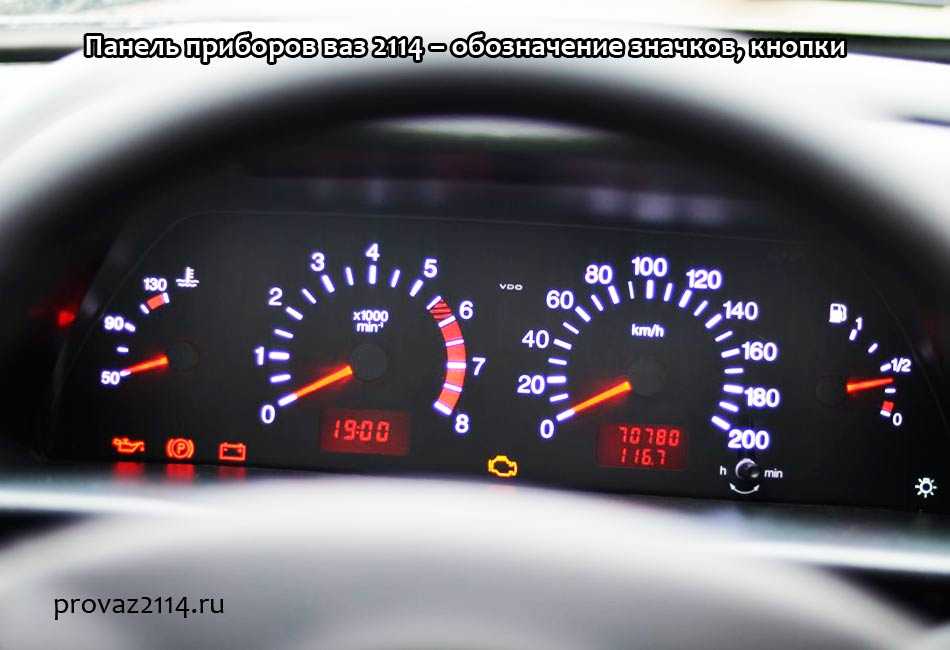

Панель приборов ваз 2114 – обозначение значков, кнопки

Панель приборов ваз 2114 считается основным элементом представленной информации, где отражается все техническое состояние автомобиля. Находится щиток приборов на ваз 2114 перед глазами водителя. Ведь именно за счет панели управления водитель может понять, что в автомобиле имеется неисправность, это так называемое связное устройство между водителем и автомобилем. Так как производство автомобилей не стоит на месте, то все время добавляется новыми датчиками, кнопками и значками.

Всего здесь представлено несколько видов элементов:

Индикатор-лампочка, она будет сигнализировать о некоторых системах расходников, таких как топливо, тормозная жидкость, масло и многие другие.
Тахометр и спидометр.
А также узел переключения работы спидометра.

Точно к таким же системам управления можно отнести и рычаги переключения поворотников, ближнего и дальнего света, и многое другое.

Теперь стоит разобрать, все обозначения, представленные на панели управления более подробно. А также что обозначает тот или иной индикатор, и что необходимо делать, если они загораются. Но бывают случаи, когда кнопки и лампочки выходят из строя, и их обязательно стоит ремонтировать, так как это основные связные, которые будут указывать на неисправность.

Как определить неисправность

Индикаторной отвертки не было, в наличии имелся небольшой карманный фонарик и немного тонкой медной проволоки. Было принято решение, выявить перегоревший предохранитель в монтажном блоке способом прозвонки. Для данного способа диагностики, необходимо было:

разобрать фонарик;
разрезать один провод (в схеме фонарика);
нарастить к концам разрезанного провода небольшие два отрезка проводов (примерно такого же сечения);
замкнуть ключ фонарика (включить фонарик).

В итоге, получился прибор, изготовленный кустарным способом, — для прозвонки отдельных цепей и в частности, для прозвонки предохранителей в монтажном блоке, расположенном под капотом со стороны водителя. Вы конечно же поняли, как пользоваться таким «прибором» (берутся два провода с оголенными концами, которые в последствии соединяются с контактами предохранителя). Выведенные два провода от фонарика служат как-бы «щупами прибора», при замыкании которых, лампочка фонарика загорается.

Перегоревший предохранитель впоследствии был найден (определен) в монтажном блоке, это предохранитель F10 на 7,5 А, который отвечает за освещение:

приборов,
подкапотного пространства

и номера автомобиля.

Запасного, такого же предохранителя в резерве не было и соответственно, возникает вопрос: Чем можно заменить предохранитель?

Чем можно заменить предохранитель

В сложившейся безвыходной ситуации пришлось установить вместо предохранителя, — отрезок медной тонкой проволоки, после чего, панель приборов и другие потребители тока стали исправно работать. Конечно же, это не лучший способ устранения неисправности, но тем не менее, после рыбалки мы благополучно доехали домой. По прибытию домой, водитель автомобиля установил исправный предохранитель соответствующей расцветки.

Замена предохранителя-на ваз 2115

Каждый предохранитель, который состоит в электрической схеме автомобиля, должен соответствовать своему номинальному значению по силе тока, что позволяет тем самым уберечь потребители тока для той или иной отдельной цепи от неисправности.

предохранители на ваз 2115

Чтобы легче было найти неисправность как по освещению так и по другим потребителям, производителем предусмотрена расцветка предохранителей. На схематическом изображении монтажного блока (рис. 1) наглядно показано расположение плавких предохранителей и реле состоящих в электрической схеме автомобиля.

рис. 1

Цвета предохранителей

По цветовой маркировке предохранителей пояснений никаких не требуется, все и так достаточно понятно выглядит. Каждый предохранитель с определенной расцветкой будет соответствовать максимальному значению по силе тока.

Допустим, при неисправности электростеклоподъемников, необходимо в начале проверить предохранитель F6 с максимальным значением силы тока в 30 Ампер, а затем (по обстоятельствам), проверять остальные соединения в этой цепи.

На этом пока все. Следите за рубрикой.

Как улучшить приборную панель?

В любом автомобиле отечественного автопрома панель приборов не самая красивая визуально и практически все автолюбители готовы любыми способами улучшить ее внешний вид. К тому же это первый элемент любимой машины, который попадается на глаз постоянно.

Вариаций для его модернизации масса. Самое главное знать, чего хочет водитель, а исполнить это не составить особого труда как для самого владельца, так и для мастера в сфере электроники. Самой простой модернизацией и в тоже время самой популярной является замена лампочек. Это позволяет вдохнуть новую жизнь в вашу приборную панель, сделать ее уникальной и не похожей на другие. Кроме лампочек, можно поменять и рисунок приборки. В автомагазинах доступен большой выбор различных вариантов фона на любой вкус.

Не горит подсветка панели приборов ВАЗ 2114: ремонт своими руками

Приборная панель на ВАЗ 2114 позволяет водителю контролировать данные мотора, следить за оставшимся количеством топлива, своей скоростью, и прочими данными. Панель следует поддерживаться в рабочем состоянии, чтобы неработающая подсветка не доставляла дискомфорт, а датчики показывали реальные значения.

Яркая подсветка

Но достаточно часто владельцы ВАЗ 2114 обнаруживают, что не горит подсветка панели приборов. Если подобная ситуация возникла, следует незамедлительно предпринимать соответствующие действия для ее устранения.

Почему не работает панель приборов

Разобранная приборная панель Первым делом нужно разобраться, почему не работает панель приборов на ВАЗ 2114. Если подсветка погасла, причин тому может быть несколько:

Лампы накаливания перегорели, перестали работать светодиодные группы подсветки;
Разъемы окислились;
Электропроводка имеет неисправности, в цепи возникли дефекты;
Блок предохранителей перестал работать;
На общей контактной плате появились повреждения;
Система габаритов повреждена;
Нет минуса на кузов (массы).

Демонтаж приборной панели

Чтобы выполнить замену лампочек в приборной панели ВАЗ 2114, ее сперва придется демонтировать. Без этого мероприятия вы никак не сможете получить доступ к проблемному устройству.

Схема разбора панели

Потому сейчас разберемся, как разобрать панель приборов на ВАЗ 2114:

Открутите три самореза, демонтируйте накладку и выступ снизу. Он выводится из кронштейна кузова вашего автомобиля;
Теперь демонтируйте еще пять саморезов, расположенных на правой накладке консоли;
Снимите экран;Отключите минусовую клемму с аккумуляторной батареи;
Отключите колодку жгута проводов от прикуривателя;
С рычага снимите рукоятку;
Крепеж электрического вентилятора системы отопления, то есть печки, также предстоит снять;
Открутите болты фиксации кронштейна колодки руля;
Демонтируйте светодиоды, лампочные патроны и декоративные вставки на панели;
Открутите лампу подсветки гидрокорректора. Для этого вам пригодится ключ на 21;
Теперь остается снять саморезы сверху и снизу.

Таким образом, мы разобрались, как снять приборную панель на вашем ВАЗ 2114. Обязательно после проведенных мероприятий накройте чем-нибудь электросхему проводки, чтобы не допустить попадание туда влаги, пыли и всевозможных загрязнений.

Приступайте к замене ламп, которые оказались неисправными. При этом многих интересует, сколько лампочек в приборной панели ВАЗ 2114. Их там 13, но заменить можно только 8. Не забудьте очистить контакты, если на них есть следы окисления. В некоторых случаях приходится менять не саму лампу, а патрон для нее.

Выбор лампочек

Прозвон проводки Сегодня рынок предлагает обширный ассортимент ламп, которые можно использовать для приборной панели ВАЗ 2114. Среди наиболее хорошо зарекомендовавших себя устройств, отметим несколько. Их название и стоимость представлены в таблице.

Производитель	Цена
Светодиодные лампы Sho-Me SM-T5 (синие, белые и красные (Корея)	80 рублей — пара
Светодиодный модуль повышенной яркости SMD	20 рублей
Светодиод Sho-me SM-T5-cap-super (белый)	50 рублей
Галогеновые лампы Osram и Philips	Около 40-80 рублей за единицу

Замена подсветки

В разборе Чтобы качество подсветки вашей приборной панели было выше, желательно установить на место старых новые светодиоды. Они обеспечивают отменное свечение, потребляют минимум энергии, гарантируют высокий уровень считывания данных.

Купите комплект светодиодных ламп, предварительно рассчитав количество устройств, необходимых для каждого датчика.
Сняв блок, установите сопротивления и лампы в специально отведенные для этого места на ВАЗ 2114 — в патроны. Для демонтажа патронов их аккуратно выкручивают против часовой стрелки. На их место устанавливаются новые патроны, вставляются лампочки. Соблюдая полярность, расположите головки светодиодов. Их придется аккуратно сточить.
Подключите питание и проверьте, как работает новая подсветка.
Выполните обратную поэтапную сборку. Обязательно выводите проводку к плате и аккуратно закрепите на ней. Так компоненты подсветки не будут мешать в процессе обратной сборки.
Следите за правильностью расположения стрелок приборной панели. При попытке быстро завершить работу, они часто деформируются, перегибаются.
Конструкция подсветки фиксируется при помощи шурупов.
Питание для светодиодов соединяют с питанием лампочек, надеваются стрелки и выставляются в нулевой показатель.
С помощью бортового компьютера проверьте работу каждого датчика и прибора. Если идентификаторы функционируют правильно, верните приборную панель в ее изначальное состояние. То есть соберите полностью узел.

Замена ламп приборной панели своими руками

Когда лампы панели перестают гореть, следует незамедлительно заменить их на новые. Для этой работы нам понадобится следующий арсенал:

отвертка под крест
новые лампочки.

Приступаем к работе

Первым делом снимаем декоративную накладку магнитолы (так как приборная панель и магнитола связаны друг с другом, придется потревожить и музыкальную систему тоже), которая держится на креплениях, здесь лучше воспользоваться отверткой, продевая ее под накладку.

Главное условие работы – осторожность. Начинать отсоединять накладку нужно с нижнего края

Когда нижний край отсоединится, нужно немного потянуть его на себя. Теперь отсоединяем верхний край. Далее:

Отключаем провод, направленный к прикуривателю.
Точно также, как снимали накладку с магнитолы, снимаем ее и у приборной панели. Над левым и правым краем находим два самореза. Их нужно выкрутить. Выкручиваем саморезы, расположенные вверху и внизу.
Снимаем накладку, приложив небольшие усилия (так как она держится еще и на креплениях, поэтому декоративную пластину придется немножко раскачать).
Отсоединяем все провода: от аварийной сигнализации, от часов, от фар и прочего.
Снимаем саму панель управления, для чего выкручиваем четыре самореза, на которых она и держится. Для того, чтобы не нанести повреждения проводам, правильнее будет с одной стороны, отсоединить их.
Теперь самое главное. Снимаем патроны переставших гореть лампочек. Чтобы снять патроны, нужно провернуть их против часовой стрелки аккуратным движением. Меняем дефектные лампы на новые, заворачиваем их и проводим монтаж всей конструкции в обратном разборке порядке.

Порядок установки новых лампочек

При наличии неисправностей в той или иной лампе, первым делом выкручиваем тот нерабочий патрон, где она находилась.
Выкручиваем его против часовой стрелки, соблюдая аккуратность.

Демонтируем патрон с лампочкой аккуратно.

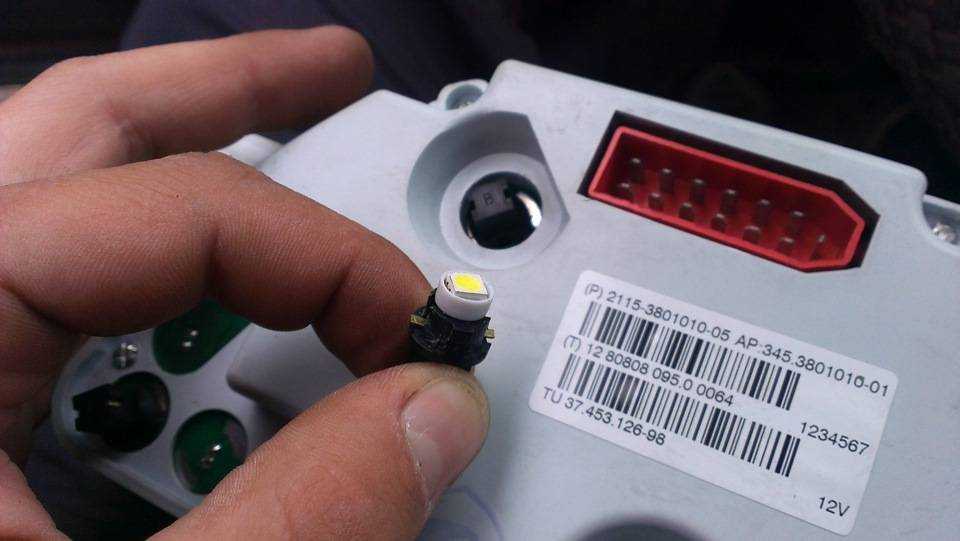

Диодная лампочка готова к установке.

Обратите внимание, на то, что форма светодиодных ламп имеет форму квадрата, а так как она отличается от обычных лампочек, лишнее необходимо просто сточить

После того, как все новые лампы установлены на места, проверяем их на работоспособность, путём подключения колодки проводов к панели приборов без её предварительной фиксации.
Когда всё проверено и работает, можно собирать всё в обратном порядке, не забывая надёжно закручивать каждый болт.

Диодные лампы светят ярче и лучше.

Коды ошибок на приборной панели ВАЗ 2114

При наличии неисправностей в бортовых системах машины, можно воспользоваться методом самодиагностики автомобиля. Ввиду упрощенности конструкции, процедура укажет только на область расположения поломки.

1 – барахлит процессор;
2 – обрыв проводки или нарушение работы датчика топлива в бензобаке;
4 – в бортовых сетях обнаружен резкий перепад напряжения;
8 – сильно упало напряжение в проводке машины;
13 – датчик кислорода поврежден или нарушена проводка;
14/15 – нарушения работы датчиков температуры охлаждающей жидкости;
16/17 – перепады напряжения в бортовой цепи;
19 – ДПКВ сломан или повреждены силовые магистрали;
24 – обрыв спидометра;
41 – ДРФ барахлит;
51/52 – неверно приходит сигнал от постоянной или оперативной памяти;
53 – СО-потенциометр сломан;
61 – лямбда-зонд поломан.

Пошаговая инструкция замены лампочек в приборной панели ВАЗ-2114

Освобождаем декоративный кожух передней панели. Для этого нам понадобятся отвёртки: короткая крестовая и плоская. Опустите рулевую колонку в нижнее положение с помощью рычага регулировки высоты, чтобы не мешала. На фото показаны места крепления кожуха:
снизу козырька и над рулевой колонкой находятся четыре винта. Откручивайте их короткой крестовой отвёрткой.
Плоской отвёрткой сковырните декоративную заглушку справа от ряда выключателей. Под ней ещё один винт крепления.
Кроме того, снимите ручки с выключателя отопителя и ползунков управления заслонками, потянув их на себя.
Если у вас стоит автомагнитола, её тоже придётся снять.
К сожалению, без полного демонтажа не обойтись. Стрелками указаны места для съёма
Тянем на себя кожух передней панели. Он должен сдвинуться. Полностью его можно не убирать — для доступа к винтам крепления по бокам комбинации приборов места будет достаточно.
Проводите действия аккуратно
Открутите винты крепления длинной отвёрткой. Комбинация высвободится, и её можно будет наклонить на себя. Выдёргивайте две колодки с проводами. Не бойтесь их перепутать — имеется цветовая маркировка, а несимметричная форма разъёма не даст подключить его неправильно.

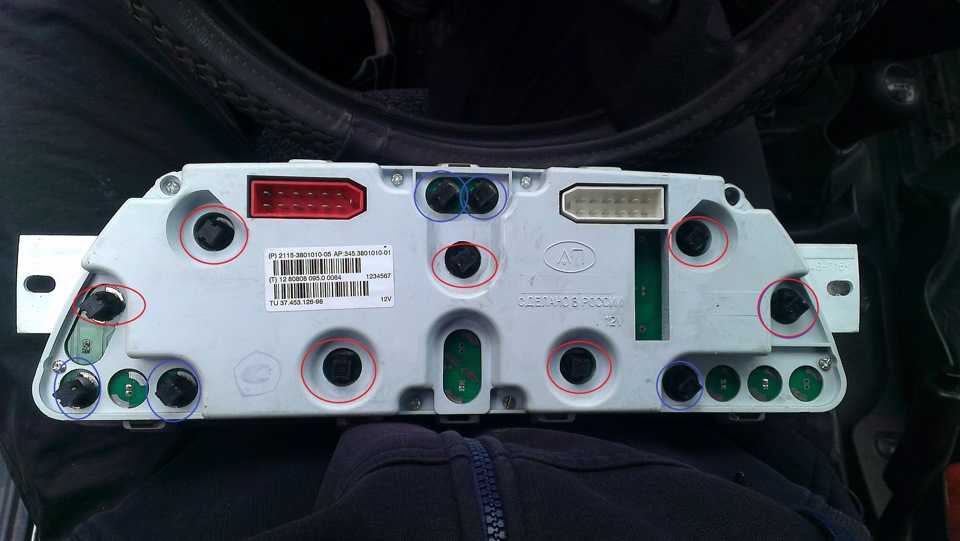

Стрелкой указано место ручки патронов
На задней крышке комбинации приборов находятся ручки патронов. Вооружитесь маленькими плоскогубцами. Так будет проще их открутить. Чтоб высвободить патрон, хватит половины оборота против часовой стрелки. Можно смело доставать все патроны — они одинаковые. Далее вы можете проверить лампы тестером и поменять сгоревшие, или же заменить сразу все на светодиоды. Старайтесь, чтобы они плотно сидели в патроне, иначе контакт будет ненадёжным.
Сборку производим в обратном порядке. Вставляем патроны в посадочные места так, чтобы усики попали в пазы, поворачиваем плоскогубцами аккуратно до упора. Подключаем обе колодки к разъёмам комбинации приборов.
Проверяем, все ли лампы работают:
поднимите ручной тормоз и включите зажигание: так проверим лампы «ручника», генератора, давления масла и «чек»,
включите аварийную сигнализацию — проверка контрольной лампы и ламп указателей поворотов,
дёрните на себя рычажок переключателя света фар — временное включение дальнего, проверяем контрольную лампу,
включите габариты — смотрите, равномерно ли подсвечены шкалы, горит ли контрольная лампа, если такая есть.

Как произвести замену лампочек приборной панели ВАЗ 2114

Перегоревшие лампочки на панели приборов — это неприятно. Без них водитель не может получить всю необходимую информацию о состоянии своего автомобиля. Приборная панель на ВАЗ 2114 никогда не отличалась надёжностью, так что владельцу этого автомобиля рано или поздно придётся менять в приборке одну или несколько лампочек. О том, какие манипуляции нужно будет провести своими руками для замены, расскажем ниже.

Она очевидна: лампочку в приборной панели меняют тогда, когда она перегорела. Произойти это может как из-за внезапного скачка напряжения, так и из-за истечения срока годности лампочки.

Изначально в приборной панели ВАЗ 2114 стоят обычные лампы накаливания на 12 вольт, так что любую из них можно заменить новой. Это наиболее дешёвый вариант, хотя и не самый долговечный. По этой причине многие автолюбители предпочитают заменять лампочки накаливания светодиодами. Популярнее всего светодиоды марки Sho-Me. Цвета: синий, красный и белый. Производятся в Корее. Если же было решено поставить традиционные лампы накаливания, то выбор автовладельцев обычно падает на продукцию фирм Philips и Osram.

Инструменты и расходные материалы

Комплект новых лампочек для приборной панели.
Отвёртка крестовая с удлинительной насадкой.
Отвёртка с плоским жалом, средних размеров.
Плоскогубцы.

Как поменять на приборной панели ВАЗ 2114

Открывается кабина, провод, идущий на прикуриватель, отключается.
С помощью крестовой отвёртки откручиваются 3 самореза, удерживающие боковую панель. Кроме саморезов снизу (у пола), она удерживается пластиковой защёлкой, которая аккуратно отгибается, после чего панель снимается.
Саморезы выкручиваются, боковая панель снимается
Теперь снимается вторая боковая панель (та, что находится справа от магнитолы). Она крепится на 5 саморезах. Они выкручиваются крестовой отвёрткой, затем панель снимается.
Под снятыми панелями (слева и справа от магнитолы) есть 2 самореза, на которых держится как приборная панель, так и магнитола. Эти саморезы выкручиваются.
Выкручиваются саморезы, удерживающие магнитолу и панель
В правом верхнем углу панели, над магнитолой, имеется небольшая заглушка. Она аккуратно поддевается плоской отвёрткой и извлекается из гнезда. Под ней находится саморез. Он откручивается крестовой отвёрткой.
Этот саморез находится под заглушкой
Теперь с передней панели вручную снимается регулятор вентилятора печки. Также снимаются наконечники на рычажках дроссельной заслонки. Вручную их снять не удастся, так что сначала они немного сдвигаются плоской отвёрткой и только после этого снимаются руками.
Рулевое колесо с помощью регулятора опускается максимально низко. После этого открывается доступ к двум саморезам, находящимся на козырьке над рулевой колонкой. Они выкручиваются крестовой отвёрткой.
Теперь откручивается ещё пара саморезов, находящихся на козырьке над приборами, после чего приборная панель снимается.
Эти саморезы удобнее извлекать отвёрткой с трещоткой
Длинной крестовой отвёрткой откручиваются саморезы, на которых держится блок с приборами, после чего весь блок извлекается из ниши, от него отсоединяются все провода и разъёмы.
На задней поверхности блока, рядом с разъёмами для проводов, видны гнёзда с лампочками подсветки. Лампочки, которые необходимо заменить, аккуратно выкручиваются плоскогубцами и заменяются новыми.
Лампочки из блока выкручиваются плоскогубцами
После замены производится обратная сборка приборной панели.

Видео по замене

Важные моменты

При выкручивании лампочек из приборного блока нельзя прилагать слишком больших усилий. Чтобы выкрутить лампочку, необходимо повернуть её против часовой стрелки примерно на 90 градусов. После этого будет слышен характерный щелчок, который означает, что крепёжные усики вышли из гнёзд, и лампочку можно извлекать.
Для выкручивания саморезов из козырька над рулевой колонкой лучше всего воспользоваться коротким воротком-трещоткой для отвёртки, поскольку места там мало и выкрутить эти винты длинной крестовой отвёрткой будет сложно.
Перед тем как отсоединять провода от блока приборов, имеет смысл пометить их маркером, чтобы не перепутать при обратной сборке.

Поменять лампочки на ВАЗ 2114 просто. Но чтобы до них добраться, автовладельцу придётся снимать приборную панель целиком, даже те её участки, которые к лампочкам никакого отношения не имеют. Такую «конструктивную особенность» автомобиля трудно назвать удобной, но, к сожалению, иного способа поменять пресловутые лампочки просто нет.

Какие лампочки выбрать

В случае с 2114-й моделью, лампы легко вынимаются и устанавливаются, а соответственно, приобретать полный комплект, включающий в себя и патроны, не имеет смысла. Тип последнего, кстати, называется 2W2.

Номинал самой лампы – 12 вольт на 1,2 ватта. Самые дешевые – с ниткой накаливания, немного дороже стоят светодиодные. Однако последние служат в разы дольше и потребляют меньше энергии. Они же бывают разных цветов или даже полихромными, то есть могут менять оттенок. Эта способность делает оформление панели более интересным.

Какие выбирать – определять вам. Однако, когда решено для ВАЗ-2114 приобрести диодные, то покупайте их в комплекте с патронами. В старых лампы могут работать нестабильно.

Подсветка панели приборов: как сделать своими руками

Приборная панель позволяет водителю осуществлять контроль за основными рабочими параметрами автомобиля, считывать показания различных датчиков, индикаторов и приборов.

За последние несколько лет приборные панели сменили аналоговые приборы на цифровые, подсветка щитка приборов также изменилась для упрощения считывания информации и повышения общей информативности.

По этой причине многие водители меняют обычные лампочки подсветки приборной панели на более современные решения:

для улучшения внешнего вида салона;
в целях повышения качества считывания информации.

При этом замена лампочек в приборной панели может быть осуществлена практически на любом автомобиле самостоятельно. Подробнее читайте в нашей статье.

Снимаем торпеду (панель приборов) на ВАЗ 2114

Панель приборов, она же «торпеда» – важнейшая часть интерьера автомобиля, которая во многом определяет комфорт как водителя, так и пассажира переднего сидения.

Торпеда ВАЗ 2114

К «торпеде» предъявляются три ключевых требования:

Функциональность – она должна включать все необходимые рычаги управления, кнопки и индикаторы для контроля за состоянием автомобиля;
Эргономичность – все функциональные элементы «торпеды» должны быть размещены так, чтобы их использование было удобно для людей разного роста и комплекции;
Дизайн – по тому, как выполнена панель приборов, можно определить класс автомобиля. В дешевых моделях, как правило, разработчики не отдают должного внимания визуальной привлекательности и качеству используемых материалов, тогда как отличительной чертой всех дорогостоящих машин является красивая, детально продуманная «торпеда».

Стоит отметить, что дизайнеры, работающие над приборной панелью ВАЗ 2114, постарались на славу. «Торпеда» четырнадцатой выполнена по современным европейским стандартам. Она изготовлена из качественного износоустойчивого пластика, который не теряет свой внешний вид даже спустя нескольких лет эксплуатации автомобиля, а дизайн «торпеды» вызывает положительные эмоции даже у тех, кто пересел на ВАЗ 2114 после иномарки.

Приборная панель автомобилей ВАЗ 2115 и ВАЗ 2113 во многом идентичны с «торпедой» четырнадцатой, так что все приведенные в данной статье инструкции можно использовать и для вышеуказанных моделей.

Особенности функционирования лампочек на приборной панели

Приборная панель ВАЗа нужна для того, чтобы информировать автолюбителя о любых процессах, происходящих в автомобиле. Это означает, что с помощью приборной панели можно контролировать состоянием машины, а также следить за вождением. Кроме этого, именно приборная панель нужна для того, чтобы диагностировать те либо иные неисправности. Всё это означает, что лампочки на панели загораются не просто так, а по каким-либо определённым причинам.

Одна из самых распространённых причин поломки лампочек — это длительное время использования. Ещё одна причина заключается в проблемах с контактами. Практически любая деталь автомобиля требует замены через определённый промежуток времени. Лампочки не являются исключением. А для решения некоторых проблем может потребоваться помощь электрика.

Покраска торпеды ваз 2114

30 августа 2016, 18:21

Ох, как же знакома ситуация с выгоранием на солнце панели у владельцев Самар второго поколения. Это проблема не касается панелей с «мягкой» накладкой, только с жесткой, пластмассовой. В итоге, вид в салоне стает совсем ущербный.

Люди решают этот вопрос по-разному. Кто-то красит, кто-то обклеивает а-ля карбон и третий вариант – просто купить новую накладку и маску.

Вот так выгорает панель. Фото с интернета

Такая же проблема не обошла и меня стороной. Когда машине было 4 года, панель была уже совсем выгоревшей и некрасивой. Решено было красить. Для этого снял полностью всю панель (как же это геморрно было) и покрасил. Времени и сил на разборку/сборку ушло просто уйма. И я пообещал себе, что больше панель снимать не стану, разве что в крайних случаях.

Спустя два года краска во многих местах облезла, появились новые царапины, да и вообще, глянцевая краска вообще некрасиво смотрится. Ночью, приборка сильно отражается в маске, что неудобно. Решил перекрасить, чтобы придать нормальный вид своему салону.

Так панель выглядит до покраски

Решено было красить панель без снятия, только с частичным разбором. Чтобы хорошо получилось, и не облазила краска, нужно использовать грунт (первый раз красил без грунтовки) и только матовую эмаль. И еще одно, стандартного баллона краски на 400 мл будет мало, берите либо два, либо больший баллончик. Учтите мои предыдущие ошибки.

Для покраски мне понадобилось:

• Баллончик черной матовой краски 600 мл; • Грунт в баллоне серый; • Наждачная бумага зернистостью 240 и 400; • Малярный скотч; • Каталог Avon за 2009 год, для заклеивания неокрашиваемых зон:);

Настало время разбора панели. Снимать нужно только боковые крышки (которые находятся в ногах) и маску панели. Приборную панель можно не снимать, только закрыть тряпкой. На фото свою я снял для замены перегоревших лампочек.

Панель разбирается до такого состояния

Теперь приступил к заклейке скотчем и журналом. Снова совет: не клейте, когда автомобиль стоит на солнце, малярный скотч через несколько минут будет отклеиваться.

Спустя 30 минут получилась следующая картина

Руль, место приборной панели и другие неокрашиваемые зоны я просто закрыл тряпками. На фото видно, что нет сидений, тут грядут большие перемены, об этом скоро будет отдельный топик.

Теперь сам процесс: сначала шкурим 240-й наждачкой, после 400-й, когда старая краска и царапины убраны, нужно протереть влажной салфеткой и обезжирить.

Теперь наносится грунтовка, два небольших слоя с интервалом 5-10 минут. Когда грунтовка высохла, по моим наблюдениям 2-3 часа достаточно, можно красить. Красил в 3 слоя, с интервалом 10-15 минут.

С установленной панелью сложно красить в местах, где близко лобовое стекло, туда просто не подлезешь. В остальном, без особых трудностей. Маска панели снятая и в это время тоже красится, с ней проблем нет.

На следующее утро я вернулся в салон для обратной сборки панели. Выглядит просто шикарно, вроде новая панель стоит.

Камера, конечно, всего вида не передаст, но вживую не придерешься. Еще видно, что даже матовая краска дает достаточный блеск. С глянцем было бы слишком.

В процессе сборки проклеил стыки панели маделином, чтобы ничего не гремело и не дребезжало.

По итогу, хочу сказать, что для покраски выгоревшей панели совсем не обязательно её снимать. Я разницы в покраске при снятой и установленной панели у себя не заметил.

Обозначение значков на приборной панели автомобиля ВАЗ 2114

На модели с инжектором и мотором 8 клапанов присутствует ряд значков, показывающих водителю возможные поломки или говорящих о необходимости обслуживания отдельных агрегатов автомобиля.

Все три группы сигналов разделены по зоне ответственности. Полная расшифровка символов с фото указана далее.

Значки неисправностей

Группа несет ответственность за индикацию серьезных поломок, вызванных механическими повреждениями и требующими срочного вмешательства. Аргументируется скрупулёзность тем, что в 99% случаев вспыхнувшие лампы значат, что машине необходим срочный ремонт. Наиболее удобно рассмотреть значки в форме таблицы.

ВАЗ 2114: сигналы на приборной панели

Следующая группа не несет ответственности за критические поломки. Основная роль ламп – уведомить водителя о состоянии системы в режиме реального времени.

Решение проблемы

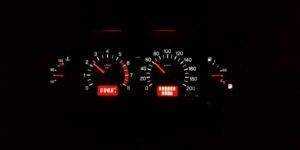

В магазинах представлены несколько вариантов источников света для замены ламп в комбинации приборов:

традиционные лампы накаливания,
светодиод в пластиковом патроне,
SMD-светодиод — более дорогой и надёжный вариант, сверхъяркий диод.

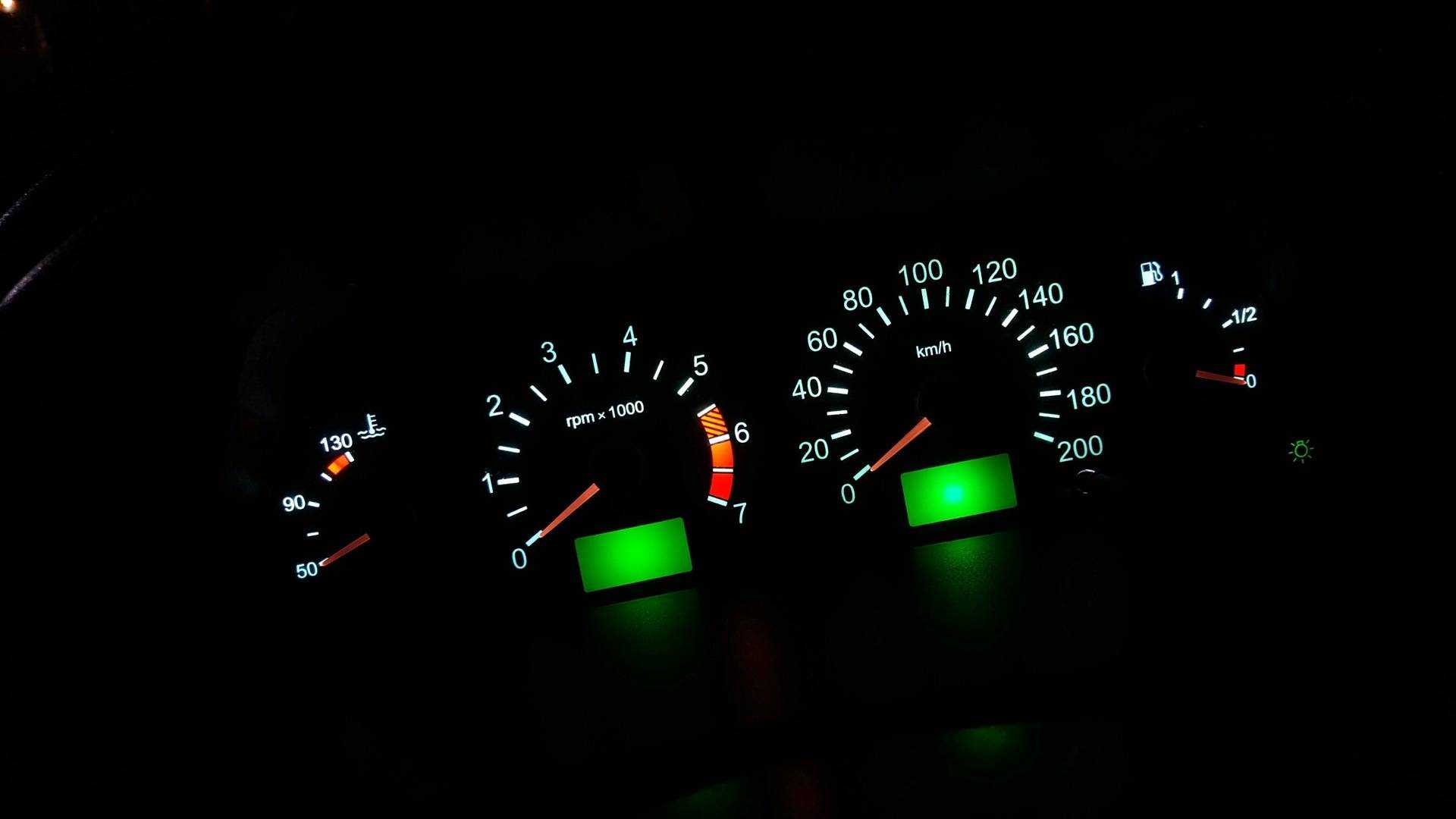

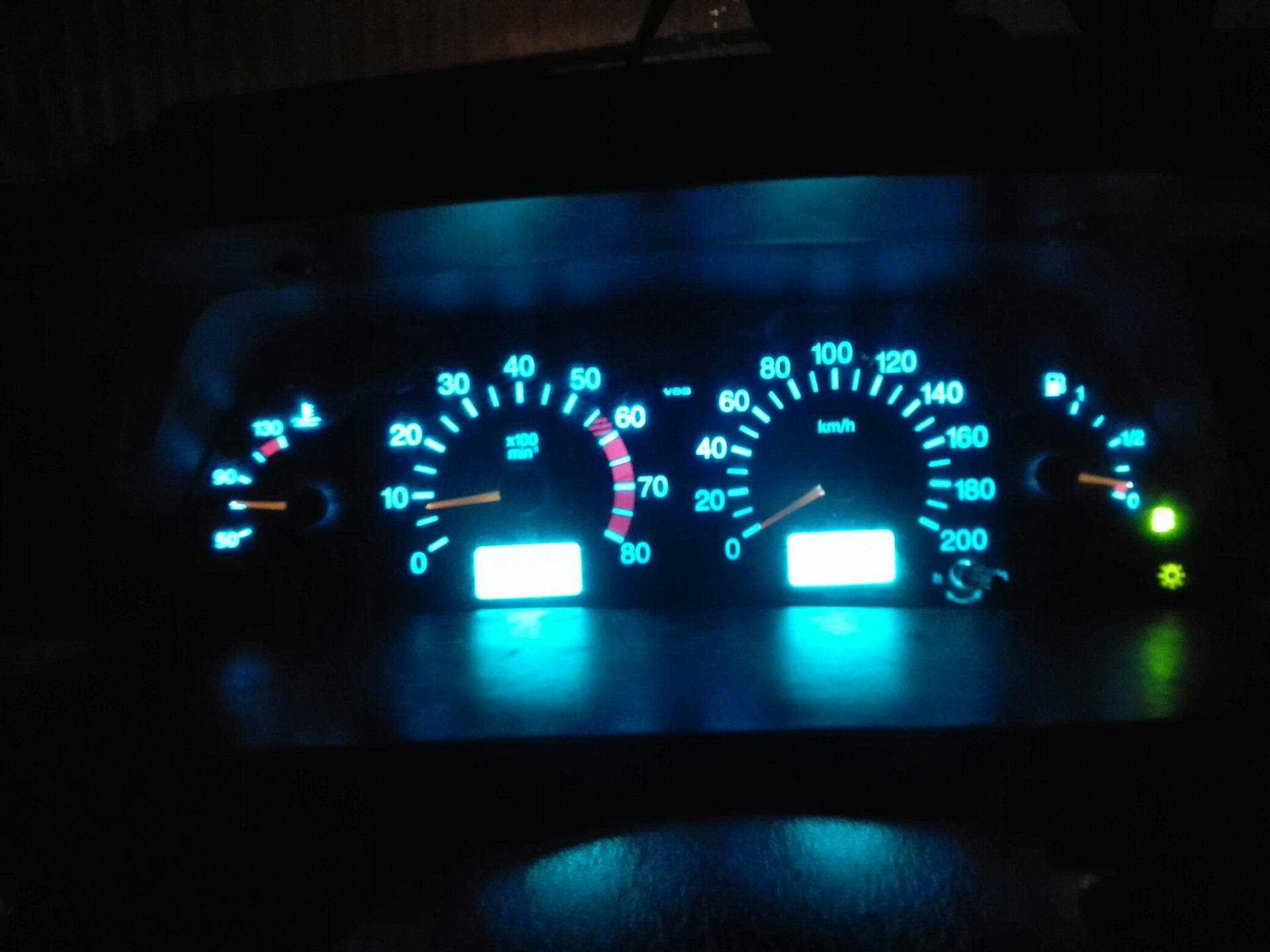

Количество ламп подсветки и контрольных — до 19 штук. Оно незначительно меняется в зависимости от исполнения комбинации приборов и модификации машины. Многие автовладельцы делают выбор в пользу светодиодов из-за меньшего энергопотребления и большего срока службы. Такая подсветка ярче и даёт интересный голубоватый цвет вместо штатного зелёного. Но из-за устройства диода регулятор яркости подсветки приборов не будет работать, всегда включая её на полную мощность. В дальней дороге ночью это может отвлекать и раздражать глаза. Но в любом случае выбор источников света остаётся за вами.
