Датчик скорости на ваз 2109 инжектор

Ремонт спидометра и замена троса ВАЗ 2101,2106,2108,2109,21099

Поломка спидометра не приводит к каким-либо повреждениям узлов автомобиля, но все же требует устранения, так как, неправильно оценив скорость, водитель рискует грубо нарушить правила и даже попасть в аварию. В сущности, все неисправности спидометра могут быть связаны с его механизмом, либо же с обрывом троса привода спидометра.

Снятие спидометра на ВАЗ 2101,2106,2108,2109,21099.

Если у вас стоит спидометр круглой формы как на автомобиле ВАЗ 2106. Для того чтобы снять спидометр необходимо снять переднюю панель щитка приборов. Первым делом нужно открутить два болта, которые крепят пластиковые накладки рулевой колонки, после чего поочередно снять нижнюю и верхнюю части. При этом снимается уплотнительное кольцо замка зажигания, которое нужно будет установить при сборке. В нижней части передней панели имеются два углубления, примерно на уровне рулевой колонки, в которых располагаются отверстия для доступа к скобам крепления. Вставляем в них плоские отвертки и поддеваем панель. Если отверстия закрыты заводским полимером или пленкой, их нужно просто прочистить с помощью той же отвертки, ножа или шила. Панель приборов выходит из посадочного места и есть прямой доступ к спидометру.

Если у вас стоит спидометр старого образца, как на автомобиле ВАЗ 2101. Чтобы снять спидометр на ВАЗ, сначала нужно снять решетку обдува, которая находится со стороны печки, либо решетку обдува стекла. Они крепятся на простых фиксаторах, которые можно либо отжать отверткой, либо провернуть. Через открытое отверстие получаем доступ к фиксаторам, которые держат щиток приборов. Освобождаем один из фиксаторов, после чего выталкиваем щиток приборов в сторону салона. Если щиток не снимался долгое время и фиксатор закис, рекомендуется использовать жидкость WD-40 или ее аналог.

Определение причины поломки.

После того как передняя панель демонтирована, можно без труда снять спидометр. Для того чтобы определить, в чем неполадка – в механизме спидометра или тросе привода, нужно просто прокрутить трос и посмотреть на работу стрелки спидометра. Если она вращается равномерно, соответственно прикладываемому усилию, значит проблема в тросе. Если же стрелка «проскакивает» или не реагирует на вращение троса, то нужно менять спидометр.

При замене спидометра нужно обратить внимание на цветовую маркировку на задней крышке. В разных моделях автомобилей ВАЗ использовались несколько типов редукторов с разным передаточным числом

Если поставить спидометр, который был разработан для другого редуктора, то он будет давать погрешность в показаниях, которая может составлять до 10 км/час на каждые 50 км/час

Совместимость той или иной модели спидометра и обозначается цветовой маркировкой

Если поставить спидометр, который был разработан для другого редуктора, то он будет давать погрешность в показаниях, которая может составлять до 10 км/час на каждые 50 км/час. Совместимость той или иной модели спидометра и обозначается цветовой маркировкой.

Замена спидометра и троса.

Заменить спидометр проще простого, достаточно отсоединить электрические разъемы и перебросить их на новый спидометр. С помощью пассатижей нужно открутить прижимную гайку троса и перебросить его на новый спидометр. После этого можно устанавливать спидометр на место и собирать панель. Для замены троса его в первую очередь нужно отсоединять от редуктора. Соединение находится под днищем, возле коробки. Пассатижами откручиваем прижимную гайку, после чего отсоединяем трос. Затем таким же образом откручиваем трос со стороны спидометра. В районе гайки имеется проушина, к которой нужно привязать мягкую проволоку или прочную нить. Затем вынимаем трос на себя со стороны редуктора, так чтобы конец нити остался в салоне. Отвязав нить или проволоку от старого нужно перевязать ее на новый трос, после чего втянуть его в салон и подключить. Если проушины нет (такое бывает на неоригинальных тросах привода спидометра), можно в качестве стопора для нити использовать гайку.

Перед установкой желательно смазать новый трос смазкой «Литол» или «Шрус», немногим более половины его длины, начиная со стороны редуктора. Так он дольше прослужит и не будет перетираться об оболочку на местах сгибов.

Почему стоит менять спидометр целиком, если можно найти и устранить причину поломки его механизма, так это лишь потому, что запчасти для спидометров не выпускаются, они продаются в сборе. Кроме того, если сломалась одна деталь, то в ближайшем будущем произойдет поломка следующей. А кропотливая работа по поиску и устранению поломки отнимает много времени, поэтому проще купить и установить новый спидометр и забыть о неисправностях.

Видео ремонта спидометра ВАЗ 2108, 2109, 21099

Что под капотом

Давайте вспомним, чем отличается новый силовой агрегат:

1. На смену трамблеру и катушке зажигания, отвечающим за образование искры в цилиндрах пришел электронный блок – ЭБУ;
2. Подкапотная проводка ВАЗ 2109 на инжектор имеет ряд конструктивных особенностей. В частности: больше разъемов, иные параметры (сечение, изоляция);
3. Вместо карбюратора установлен блок форсунок, управляемых электроникой;
4. Автоматика основывается на показаниях множества датчиков, которых нет на карбюраторных моторах, соответственно, что и проводка на инжектор ВАЗ 2109 имеет больше компонентов.

Контрольные датчики

Чтобы силовой агрегат с инжекторной системой работал, электронному блоку необходимы показания важнейших параметров.

И за это отвечают специальные датчики, которыми оснащен мотор:

1. ДПКВ (датчик положения коленчатого вала). Один из самым главный параметров, без которого автомобиль даже не запустится. Он сообщает ЭБУ когда необходимо впрыскивать топливо и воспламенять его в цилинде;
2. ДМРВ (датчик массового расхода воздуха). Установлен после воздушного фильтра и отвечает за количественный состав топливовоздушной смеси;
3. ДД (датчик детонации). На его показаниях ЭБУ рассчитывает угол опережения зажигания – важнейший параметр начала фазы воспламенения топливовоздушной смеси в цилиндре автомобиля;
4. ДПДЗ (датчик положения дроссельной заслонки). В отличие от карбюраторной схемы, где педаль напрямую управляет заслонкой, в инжекторных моторах педаль не соединена с исполнительным механизмом;
5. РХХ (регулятор холостого хода). Необходим для обогащения топливовоздушной смеси для устойчивой работы двигателя вне движения;
6. ДТ ( датчик температуры). Есть на всех моторах и отвечает за контроль температуры охлаждающей жидкости;
7. ДСА (датчик скорости автомобиля). На его показаниях ЭБУ рассчитывает количество топлива и воздуха.

Наличие датчиков видоизменило и электрическую схему автомобиля – электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

На представленном выше фото схемы с датчиками цифрами обозначены:

Блок ЭБУ

Электронные «мозги» современного инжекторного двигателя – это блок ЭБУ.

Именно он ведает всеми электрическими процессами силового агрегата, и конструктивно состоит из:

1. постоянного запоминающего устройства (ПЗУ);
2. оперативного запоминающего устройства (ОЗУ);
3. микропроцессора, обрабатывающего электронные сигналы, поступающие от датчиков двигателя.

Все электронные компоненты ЭБУ рассчитаны на очень малое напряжение. Их может вывести из строя даже электростатический разряд от прикосновения рукой.

Чтобы избежать повреждений ЭБУ, мастера на станциях технического обслуживания:

1. избегают прикосновений к штекерам ЭБУ;
2. не дотрагиваются руками до электронных компонентов на его платах;
3. при перепрошивке настроек ПЗУ изолируют выводы микросхемы.

Замена гибкого вала

Если в процессе проверки вы выяснили, что проблема в гибком вале (тросике), то работать нужно по иной инструкции:

1. Со стороны мотора найдите трос, ведущий к стрелке спидометра. Отодвиньте защитный чехол, снимите гайку и открутите вал от его привода.
2. Осмотрите места крепления троса к приводу. Если крепеж имеет не квадратное сечение, то проблема в том, что при вращении шестерни гибкий вал будет оставаться на месте. В этом случае замена решит проблему.
3. Для точной передачи вращения на месте входа гибкого вала установите прокладку, вырезанную из пластиковой бутылки.
4. Затем вам нужно разобрать приборную панель. Работа проводится по-разному, в зависимости от типа конструкции. При высокой приборной панели удалите накладку, а затем удалите крепление приборного блока. Если она низкого типа, открутите по краям два болта, а затем, сжав фиксаторы, удалите козырек. Извлеките блок приборов.
5. Открутите гайку крепления тросика, и выньте его через моторный отсек. Запомните путь прохождения этого вала, чтобы правильно установить новый.
6. Смонтируйте новую деталь. Смажьте заглушку Литолом и вставьте ее в перегородку моторного отсека.
7. При необходимости замените спидометр. После этого можно проводить обратную сборку.

Как заменить датчик скорости на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Сперва отверните гайку, которая крепит клему «-», к аккумулятору, и после чего скиньте клему с него. (Как отвернуть гайку которая крепит клему, читайте в статье: «Замена аккумулятора», в пункте «1»)

2) Далее при помощи рук, разъедините между собой жгут датчика (Указан стрелкой красного цвета) и колодку проводов (Указана синей стрелкой), которые соединены вместе.

3) А после чего взяв в руки гаечный ключ, выверните при помощи него сам датчик, за грани которые присутствуют на нем.

4) После выворачивания, снимите его с коробки передач автомобиля.

Установка: 1) Сперва установите новый датчик скорости, на коробку передач, а после установки, при помощи гаечного ключа, заверните его до упора.

2) Когда датчик будет установлен на свое место, после этого подсоедините к жгуту датчика скорости (Красная стрелка), колодку проводов (Синяя стрелка) , которую вы отсоединяли от старого датчика ранее.

3) И в завершение операции, в обратном порядке снятию, подсоедините клему «-», к аккумуляторной батарее, воспользовавшись для этого все той же статьей, по «Замене аккумулятора».

Как распознать проблемы датчика скорости?

1. Ошибки на приборной панели: Если на приборной панели начинают появляться ошибки типа «ABS», «Check Engine» или «SRS» — это может указывать на проблемы с датчиком скорости.

2

Не работают спидометр и круиз-контроль: Если спидометр или круиз-контроль перестали работать без объяснения причин, необходимо обращать внимание на датчик скорости

3. Трансмиссия не переключается: Если автоматическая коробка передач Вашего автомобиля не переключается, причиной может быть неисправность датчика скорости.

4. Потеря мощности и увеличение расхода топлива: Если мощность Вашего автомобиля упала и стал расход топлива неоправданно большим, причиной могут быть проблемы с датчиком скорости.

5. Неравномерная работа двигателя: Если двигатель начал работать неравномерно, подергиваться, при этом появились проблемы с переключением скоростей и спидометром, вероятно, датчик скорости можно считать основным заподозренным.

Устройство и принцип работы

Необходимо отметить, что частота этих импульсов напрямую зависит от скорости вращения ведущих колес. Таким образом, на каждый пройденный автомобилем километр пути на его блок управления поступает ориентировочно 6004 импульса. Скорость движения автомобиля и показания тахометра вычисляются электронным блоком управления за счет анализа временных интервалов между полученными импульсами.

Внимание! В следствии выше сказанного необходимо понимать, что установка колес с отличным от номинального размера диаметром напрямую сказывается на показаниях спидометра. Помимо информационной роли датчик скорости влияет на режимы работы самого двигателя, так как в зависимости от скорости движения автомобиля блок управления меняет режимы:

Помимо информационной роли датчик скорости влияет на режимы работы самого двигателя, так как в зависимости от скорости движения автомобиля блок управления меняет режимы:

• Холостого хода, которые на движущемся автомобиле несколько повышены;
• Отсечки топлива при закрытии заслонки дросселя;
• Плавности переключения на холостой ход, который зависит не только от скорости автомобиля, но и от оборотов двигателя.

Где находится и неисправности датчика скорости ВАЗ-2109

Для чего нам нужен датчик скорости на ВАЗ-2109. Давайте разбираться. Этот прибор отвечает за правильное отображение данных на нашем спидометре и тахометре. Делает он это с помощью передачи электронных импульсов на блок электроуправления. Но в связи с длительной эксплуатацией и значительной нагрузкой на сам датчик скорости автомобиля ВАЗ-2109 (за 1 км передается более 6 тыс. импульсов на блок управления) возникает ошибка во время передачи данных. Тогда у автовладельцев и возникают вопросы: как проверить датчик скорости? Как правильно его поменять?

Для начала расскажем, где расположен датчик скорости в автомобиле ВАЗ-2109.

Как и на большинстве отечественных автомобилей с передним приводом, датчик скорости для ВАЗ-2109 располагается в коробке передач, а если быть точнее, то на приводе самого спидометра. Для того чтобы к нему подобраться, нужно открыть капот и рекомендуется снять адсорбер, чтобы было удобнее произвести замену.

Как узнать, что наш прибор вышел из строя

Рассмотрим основные признаки неисправности:

1. Вам кажется, что спидометр отображает скорость вашего автомобиля некорректно.
2. Неисправный холостой ход.
3. Последнее время вы наблюдаете повышенный расход бензина.
4. По звуку мотора слышно, что он работает не на всю мощь.

Если рассмотреть жалобы автовладельцев, то чаще всего возникают проблемы именно с остановкой двигателя, когда автомобиль движется накатом, либо во время переключения скоростей, когда выжимается сцепление.

Наиболее частые причины поломки датчика скорости ВАЗ-2109.

Выделяют две основные причины неисправности:

1. Имеют место проблемы в проводке: обрыв контакта, провода, контакты загрязнены или подключены не совсем правильно.
2. Трос вашего спидометра очень изношен.

Что следует сделать в таких случаях

В первом случае нам необязательно менять сам датчик скорости. Для начала нам предстоит ознакомиться со схемой подключения прибора и всей электропроводкой. Во-первых, проверим контакты. Их нужно почистить и желательно как-то заизолировать – жидкая резина, масловодостойкая изолента вполне подойдут. Если этого под рукой не имеется, нужно их хотя бы смазать Литолом либо еще каким-либо средством, которое есть у вас в гараже.

Во-вторых, если причина после чистки и герметизации контактов еще не устранена, тщательно пересматриваем все проводки, поскольку даже незначительное их повреждение приведет к такому роду неисправностям. Чаще всего разрыв происходит около контактов либо же вблизи около выпускного коллектора.

Если целостность всей цепочки не вызывает у вас сомнений, переходим ко второй более распространенной причине неработоспособности скорости на ВАЗ-2109 – изношенность троса на спидометре. Если внимательно посмотреть на изношенный и на новый трос спидометра, вы, несомненно, увидите разницу. Изношенность проявляется в неровностях на тросе, заусеницах, микроразрывах, видных человеческому глазу. Вследствие этих неровностей прибор выходит из строя достаточно быстро.

Если ваш трос на спидометре совсем новенький, а контакты целы, проверить датчик спидометра можно, сняв его и подключив специальный прибор – мультиметр. Поскольку, как мы выяснили, датчик передает импульсы, на мультиметре должны отображаться следующие значения: 0,5-10 Вт. Если никаких колебаний на мультиметре не выявлено, следует поменять свой старый датчик скорости на новый.

Меняем датчик скорости для ВАЗ-2109

Для того чтобы произвести замену, нам будет необходимо следующее: новый датчик скорости (старый не ремонтируется), а также ключи на «10» и «12». Для начала нам следует отключить аккумулятор, потом уже датчик скорости.

Во время демонтажа неисправного прибора вам необходимо быть очень осторожными и аккуратно снимать его со штока, чтобы избежать его поломки. Все, теперь можем ставить новый датчик – все действия проделаем в обратном порядке. Аккуратно ставим новый датчик на шток, подключаем его и в самом конце, когда все контакты загерметизированы (желательно это сделать), подключаем аккумулятор.

Но это еще не все. Для того чтобы наш новый датчик отображал правдивые результаты, сразу же после его установки необходимо обнулить данные электронного бортового компьютера. В противном случае правильных данных даже в случае установки нового датчика не ждите. Удачного вам монтажа, демонтажа и долгой эксплуатации вашего автомобиля!

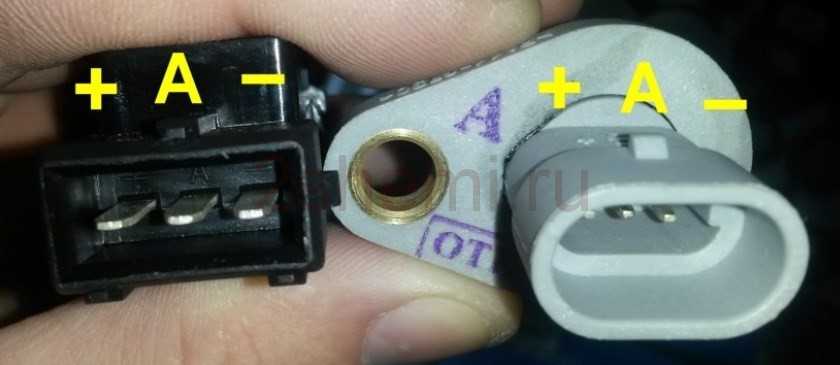

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться

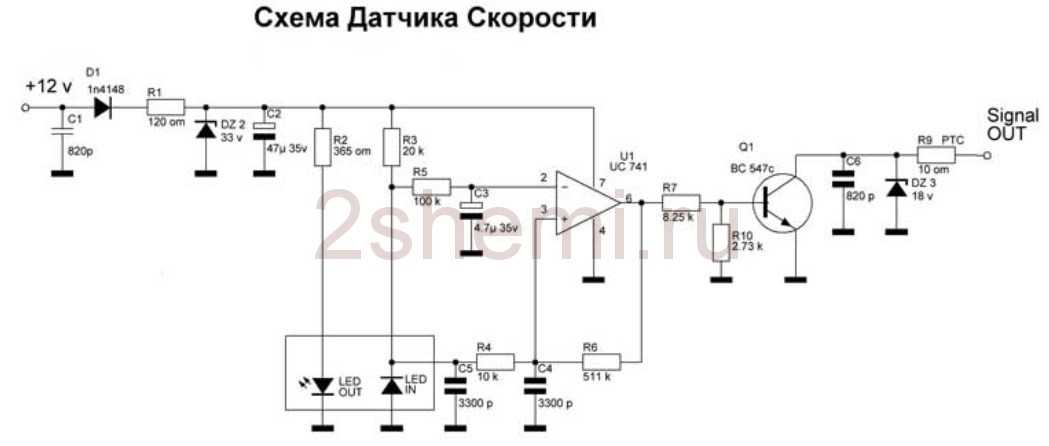

При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Где находится и неисправности датчика скорости ВАЗ-2109

Для чего нам нужен датчик скорости на ВАЗ-2109. Давайте разбираться. Этот прибор отвечает за правильное отображение данных на нашем спидометре и тахометре. Делает он это с помощью передачи электронных импульсов на блок электроуправления. Но в связи с длительной эксплуатацией и значительной нагрузкой на сам датчик скорости автомобиля ВАЗ-2109 (за 1 км передается более 6 тыс. импульсов на блок управления) возникает ошибка во время передачи данных. Тогда у автовладельцев и возникают вопросы: как проверить датчик скорости? Как правильно его поменять? Для начала расскажем, где расположен датчик скорости в автомобиле ВАЗ-2109.

Как и на большинстве отечественных автомобилей с передним приводом, датчик скорости для ВАЗ-2109 располагается в коробке передач, а если быть точнее, то на приводе самого спидометра. Для того чтобы к нему подобраться, нужно открыть капот и рекомендуется снять адсорбер, чтобы было удобнее произвести замену.

Как узнать, что наш прибор вышел из строя

Не всегда сразу мы можем заметить неисправности. Это способно обернуться огромной проблемой – от штрафа за превышение скорости до ДТП и несчастных случаев.

Рассмотрим основные признаки неисправности:

1. Вам кажется, что спидометр отображает скорость вашего автомобиля некорректно.
2. Неисправный холостой ход.
3. Последнее время вы наблюдаете повышенный расход бензина.
4. По звуку мотора слышно, что он работает не на всю мощь.

Если рассмотреть жалобы автовладельцев, то чаще всего возникают проблемы именно с остановкой двигателя, когда автомобиль движется накатом, либо во время переключения скоростей, когда выжимается сцепление.

Наиболее частые причины поломки датчика скорости ВАЗ-2109.

Выделяют две основные причины неисправности:

1. Имеют место проблемы в проводке: обрыв контакта, провода, контакты загрязнены или подключены не совсем правильно.
2. Трос вашего спидометра очень изношен.

Что следует сделать в таких случаях

В первом случае нам необязательно менять сам датчик скорости. Для начала нам предстоит ознакомиться со схемой подключения прибора и всей электропроводкой. Во-первых, проверим контакты. Их нужно почистить и желательно как-то заизолировать – жидкая резина, масловодостойкая изолента вполне подойдут. Если этого под рукой не имеется, нужно их хотя бы смазать Литолом либо еще каким-либо средством, которое есть у вас в гараже.

Во-вторых, если причина после чистки и герметизации контактов еще не устранена, тщательно пересматриваем все проводки, поскольку даже незначительное их повреждение приведет к такому роду неисправностям. Чаще всего разрыв происходит около контактов либо же вблизи около выпускного коллектора.

Если целостность всей цепочки не вызывает у вас сомнений, переходим ко второй более распространенной причине неработоспособности скорости на ВАЗ-2109 – изношенность троса на спидометре. Если внимательно посмотреть на изношенный и на новый трос спидометра, вы, несомненно, увидите разницу. Изношенность проявляется в неровностях на тросе, заусеницах, микроразрывах, видных человеческому глазу. Вследствие этих неровностей прибор выходит из строя достаточно быстро.

Привод спидометра ваз 2109

Если ваш трос на спидометре совсем новенький, а контакты целы, проверить датчик спидометра можно, сняв его и подключив специальный прибор – мультиметр. Поскольку, как мы выяснили, датчик передает импульсы, на мультиметре должны отображаться следующие значения: 0,5-10 Вт. Если никаких колебаний на мультиметре не выявлено, следует поменять свой старый датчик скорости на новый.

Меняем датчик скорости для ВАЗ-2109

Для того чтобы произвести замену, нам будет необходимо следующее: новый датчик скорости (старый не ремонтируется), а также ключи на «10» и «12». Для начала нам следует отключить аккумулятор, потом уже датчик скорости.

Во время демонтажа неисправного прибора вам необходимо быть очень осторожными и аккуратно снимать его со штока, чтобы избежать его поломки. Все, теперь можем ставить новый датчик – все действия проделаем в обратном порядке. Аккуратно ставим новый датчик на шток, подключаем его и в самом конце, когда все контакты загерметизированы (желательно это сделать), подключаем аккумулятор.

Но это еще не все. Для того чтобы наш новый датчик отображал правдивые результаты, сразу же после его установки необходимо обнулить данные электронного бортового компьютера. В противном случае правильных данных даже в случае установки нового датчика не ждите. Удачного вам монтажа, демонтажа и долгой эксплуатации вашего автомобиля!

Поиск неисправности

1. Сначала требуется открутить гибкий вал от коробки переключения передач автомобиля. Это делается обычными пассатижами. Открутите гайку на тросу, а также открутите вал от коробки переключения передач ВАЗ 21099. Далее покрутите вал, лучше это делать дрелью, зажав трос в патроне одновременно включив дрель, поскольку данный способ гораздо удобнее. В случае отклонения стрелки, спидометр исправен.
2. В случае, если спидометр работает, то внимательно осмотрите привода вала. Они могут потерять своё заводское сечение из-за чего вал будет проскальзывать, а стрелка спидометра ВАЗ 21099 дергаться. В случае исправного наконечника вала, замените сам вал.
3. Если на автомобиле установлен электронный спидометр, тогда осмотрите проводку. Довольно часто она перетирается. А провода, находящиеся около выпускного коллектора, подвергаются температуре, в результате изоляция плавится и происходит замыкание.
4. Износ троса спидометра. Со временем, он может приобрести заусенцы, дать трещину и вовсе порваться.

Возможны также данные варианты: изношенность шестеренок спидометра, изменение формы стрелочки скорости.

Также из строя мог выйти датчик скорости. Существует три основных способа проверки прибора:

Первый способ проверки

• демонтируйте датчик;
• используя мультиметр, найдите контакт, создающий импульсы;
• к оси датчика скоростей присоедините трубку и вращайте ее;
• во время вращения проверяйте изменение напряжение, подающиеся на датчик скорости;
• скорость вращения трубки должна быть пропорциональна частоте возникновения импульсов и напряжению, подающемуся на датчик скорости.

Второй способ проверки

• при помощи домкрата поднимите одно колесо в арке автомобиля;
• подключите мультиметр к датчику скорости, как сказано в первом способе;
• крутите вывешенное колесо машины;
• если во время вращения колеса импульсы учащаются и растет напряжение, то датчик исправен.

Третий способ проверки

• возьмите контрольную лампу или обычную лампочку, рассчитанную на 12 вольт (можно взять лампу от ВАЗ 21099, находящуюся в поворотнике);
• выньте импульсный провод и присоедините его к лампочке;
• вывесьте одно переднее колесо в арке при помощи домкрата, как во втором способе;
• вращайте колесо автомобиля;
• в случае, если на контрольной лампе появится минус или если обычная лампа напряжением в 12 вольт начнет мигать, то датчик в рабочем состоянии.

Если в результате проверки датчик скорости оказался исправным, то проверьте привод датчика скорости. Чтобы это сделать, нужно вывесить переднее колесо в арке, найти привод датчика скорости. Крутите колесо автомобиля и проверяйте стабильность вращения привода.

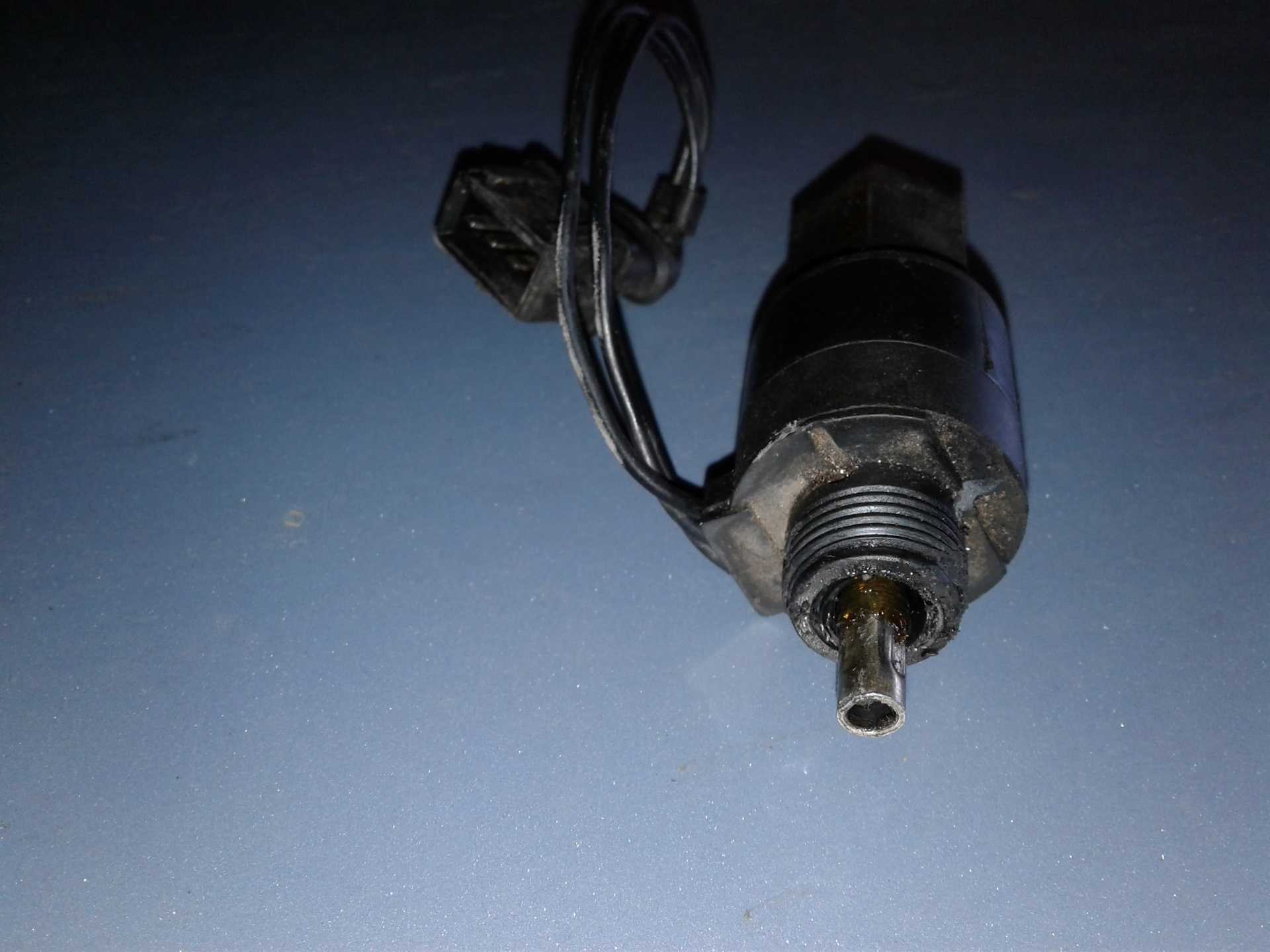

Датчик скорости (ДС) инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099

Датчик скорости инжекторных автомобилей ВАЗ 21083, 21093, 21099 является элементом электронной системы управления двигателем.

Назначение датчика скорости

Датчик скорости предназначен для определения скорости движения автомобиля блоком управления (контроллером) ЭСУД.

Датчик скорости представляет собой электромагнит, установленный на выходном валу привода спидометра в коробке передач автомобиля. Сверху на него крепится колодка жгута проводов. ДС имеет колодку с тремя выводами: токовой, импульсный и масса. На внутренней оси датчика, соединенной с приводом спидометра установлен многополюсный магнит и имеется задающий диск. Внутренняя ось датчика вращается вместе с приводом спидометра.

Расположение на автомобиле

Датчик скорости на автомобилях ВАЗ 21083, 21093, 21099 с инжекторным двигателем устанавливается на коробке передач, со стороны привода правого колеса (на корпусе привода спидометра).

Принцип действия датчика скорости

Блок управления подает на датчик скорости напряжение на 2 – 3 В ниже напряжения в бортовой сети автомобиля. Обратно ДС на блок управления посылает импульсы определенной частоты, напряжением от 1-го до 5-ти В. По их частоте блок управления рассчитывает скорость автомобиля. Шесть импульсов датчика соответствует 1 метру пути пройденным автомобилем (один оборот колеса) и одному обороту оси выходного вала привода спидометра. Импульсы возникают при прохождении задающего диска в магнитном поле датчика (эффект Холла). Их напряжение меняется от 1 В до 5 В.

Неисправности датчика скорости

При выходе из строя датчика скорости контроллер не может определить едет автомобиль или стоит и переходит на расчет топливоподачи по сигналу с датчика массового расхода воздуха и датчика положения дроссельной заслонки. Такая работа имеет некоторые негативные последствия: обороты принудительного холостого хода (ПХХ) при движении автомобиля становятся ниже нормы (они должны быть несколько выше оборотов ХХ на неподвижном автомобиле) как следствие двигатель может глохнуть при переключении передач в движении или езде «накатом» (с включенной передачей и отпущенной педалью «газа»).

Помимо этого двигатель теряет в приемистости при попытке резко набрать обороты (например, при резком старте или ускорении в движении). Расход топлива несколько возрастает.

При отказе ДС в память контроллера заносится код ошибки.

При устранении неисправности ДС в первую очередь стоит проверить его разъем и идущую к нему проводку, а также привод спидометра.

Применяемость датчика скорости

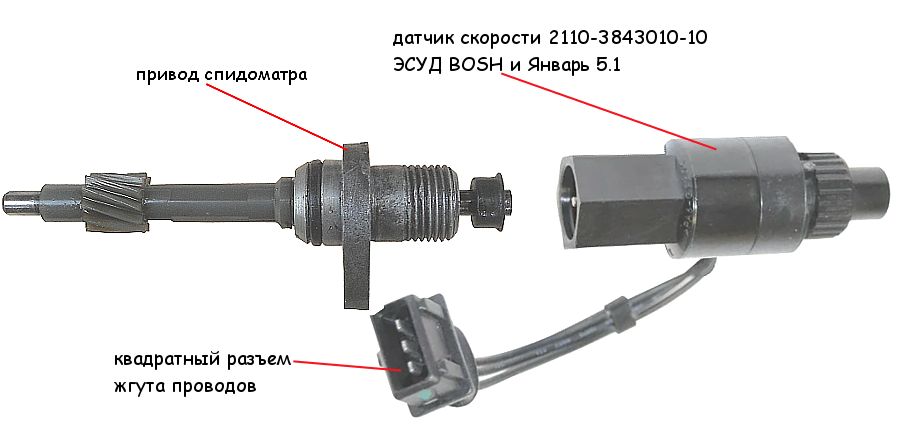

Датчики скорости с круглым разъемом 2112-3843010-30, 2112-3843010 используется в ЭСУД с контроллером GM VS 5.1 и Январь 4.1. С плоским 2110-3843010-10 (-13, -18) — ЭСУД с контроллерами BOSH и Январь 5.1.

Примечания и дополнения

— Показания датчика скорости также использует спидометр автомобиля.

— Применение колес большей или меньшей размерности изменяет показания спидометра в меньшую или большую сторону.

Способы проверки

1-ое, что необходимо это сделать убедиться, что на контакты ДС подается напряжение в 12 В. Потому что работа ДС базирована на эффекте Холла, проверка производится кручением. Напряжение в данном случае изменяется во время 0,5-10В.

Сейчас используют три главных метода проверки работоспособности датчика скорости. Два первых предполагают применение мультиметра. Какой там избрать, решайте сами. Мы тщательно поведаем о всех 3-х способах проверки ДС.

Способ проверки

Ваши действия

• Снимите датчик;
• Мультиметром проверьте, какой контакт какие функции делает. Необходимо найти импульсный контакт;
• Плюсовой щуп мультиметра подключите на импульсный контакт, а минусовой — на движок по другому говоря кузов автомобиля. Это будет масса;
• На ось ДС наденьте кусок трубки и начните его крутить с маленькой скоростью;
• Сразу с этим инспектируйте, как изменяется напряжение;
• При росте скорости частота импульсов и напряжение должны} быть возрастать

• Тут не надо демонтировать устройство;
• Домкратом вывесите одно из фронтальных колес автомобиля; Мультиметр подключите к проводам датчика, как в первом методе;
• Крутите руками колесо и смотрите за показаниями мультиметра;
• Если сразу возникают импульсы, ДС работает нормально. В этом случае нет, он вышел из строя и нуждается в подмене

• Данный способ проверки не просит использования мультиметра;
• Заместо него берется контрольная лампа по другому рядовая лампочка на 12 Вольт;
• Отключите импульсный провод от ДС;
• Включите зажигание и контрольной лампой найдите плюс и минус;
• Вывешивайте одно из фронтальных колес с помощью домкрата;
• Соедините контрольную лампочку с сигнальным проводом и крутите колесо;
• Если на контрольной лампе зажжётся минус, это гласит о обычном состоянии датчика;
• Если контрольки у вас нет, возьмите всякую лампочку на 12В. У ВАЗ 2109 такую можно отыскать в поворотнике. Проводом соедините сигнальный контакт и плюс батареи аккумуляторной. На работоспособность датчика показывает то, что лампа начинает моргать

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.

Что нужно для ремонта спидометра?

Итак, чтобы починить датчик скорости на ВАЗ, нам понадобятся:

• руководство по эксплуатации автомобиля;
• набор инструментов;
• клей-герметик;
• пластиковая вилочка.

Не у всех владельцев ВАЗ 21099 осталось руководство по эксплуатации автомобиля, однако если оно у вас имеется, следует тщательным образом изучить его перед ремонтом спидометра. Там найдется немало полезных советов, которые необходимо учесть при работе с машиной.

Неисправность датчика, которым замеряется максимальная скорость машины, проявляется следующим образом:

• находясь в одном положении, стрелки перестают функционировать;
• стрелка постоянно прыгает из одного положения в другое.

Спидометр на ВАЗ 2110: диагностика и замена

Вряд ли стоит напоминать, что спидометр позволяет определить вашу текущую скорость движения, а также обеспечить информацией о пройденном количестве километров за определенный отрезок или за весь период эксплуатации вашего ВАЗ 2110.

Сегодня большинство отечественных «десяток» оснащены электронным одометром. С ними приключаются всевозможные неисправности и проблемы, проявляющиеся тем или иным образом.

Нельзя сказать, что его поломка является чем-то очень серьезным. Но когда стрелка упала вниз или прыгает от одного показания к другому, хотя скорость вы при этом не меняете, приятного в подобных ситуациях мало. Самое главное — вы не способны контролировать собственную скорость. А это приводит к ненужным штрафам и более печальным последствиям.

Потому если со спидометром возникли неполадки, его следует отремонтировать или заменить.

Виды поломок

Существует несколько причин, из-за которых может перестать эффективно работать спидометр. Рассмотрим их в нашей таблице.

Тип поломки

Способ устранения

Данный тип неисправности самый несерьезный. Но из-за этого стрелка падает вниз или прыгает. Для устранения поломки зачистите контакты от скопившейся грязи

Определить неисправность можно по падающей или прыгающей стрелке после запуска мотора. Но визуально она проявляется не всегда. Для определения перетирания выполняется прозвон проводки тестером

Отказывает в работе датчик

Самый эффективный способ проверки — извлечь старый датчик скорости и поставить на его место новый. Если спидометр заработает после этого, причина очевидна. Датчик ломается из-за нарушения герметичности корпуса, вследствие чего внутрь проникает влага, грязь

Разъемы в десятке расположены так, что находятся под постоянным воздействием грязи. От этого стрелка может начать прыгать или падать вниз. Единственная мера — проверить и очистить разъемы

Изношенный вал — не редкая причина отказа спидометра. Данную неполадку можно назвать наиболее распространенной при прыгающей стрелке спидометра. Потребуется замена вала

Не торопитесь покупать новое устройство для замены. Сначала проверьте старый спидометр на предмет возможных неисправностей, опробуйте методы их устранения.

Нюансы замены

Расположение спидометра всем известно — это основная часть приборной панели, один из двух крупных указателей, находящийся рядом с тахометром.

К сожалению, особенность ремонта спидометра на десятке такова, что приобрести запчасти для этого агрегата практически невозможно. Потому единственное решение — это замена всего щитка.

Единственным преимуществом замены щитка со спидометром является возможность смотать пройденный пробег. Так что затраты на ремонт частично могут компенсироваться тем, что ваш одометр будет показывать пробег значительно меньше реального. А это выгодно можно использовать при продаже автомобиля.

Замена ДС

После проведенной диагностики вы обнаружили, что стрелка падает или постоянно скачет сверху вниз из-за неработающего датчика скорости, то данную проблему вполне можно решить своими собственными руками.

Для работы вам пригодятся специальные ключи. Замену датчика скорости рекомендуется выполнять над силовым агрегатом:

• Отключите минусовую клемму от аккумуляторной батареи;
• Снимите контактные фишки;
• Ключом демонтируйте проблемный датчик скорости;
• Если вышел из строя шток, придется демонтировать привод. Данную работу выполняйте очень аккуратно и последовательно.

Если же ненормальное поведение стрелки спидометра привело вас к необходимости поменять весь спидометр в сборе со щитком, самостоятельно выполнять подобную работу настоятельно не рекомендуем. Только наличие большого опыта, багажа знаний и умений дает вам возможность провести подобные манипуляции.

Источник
