Как проверить датчик скорости на Лада Калина своими руками

Симптомы неисправного датчика скорости

Если у вашего автомобиля во время эксплуатации присутствует хоть одна из ниже названных причин, этот будет стопроцентным поводом для его проверки.

• Не стабильная работа на холостых оборотах.
• Расход топлива увеличился.
• Двигатель не «тянет», либо перестал быть таким приемистым, как раньше.

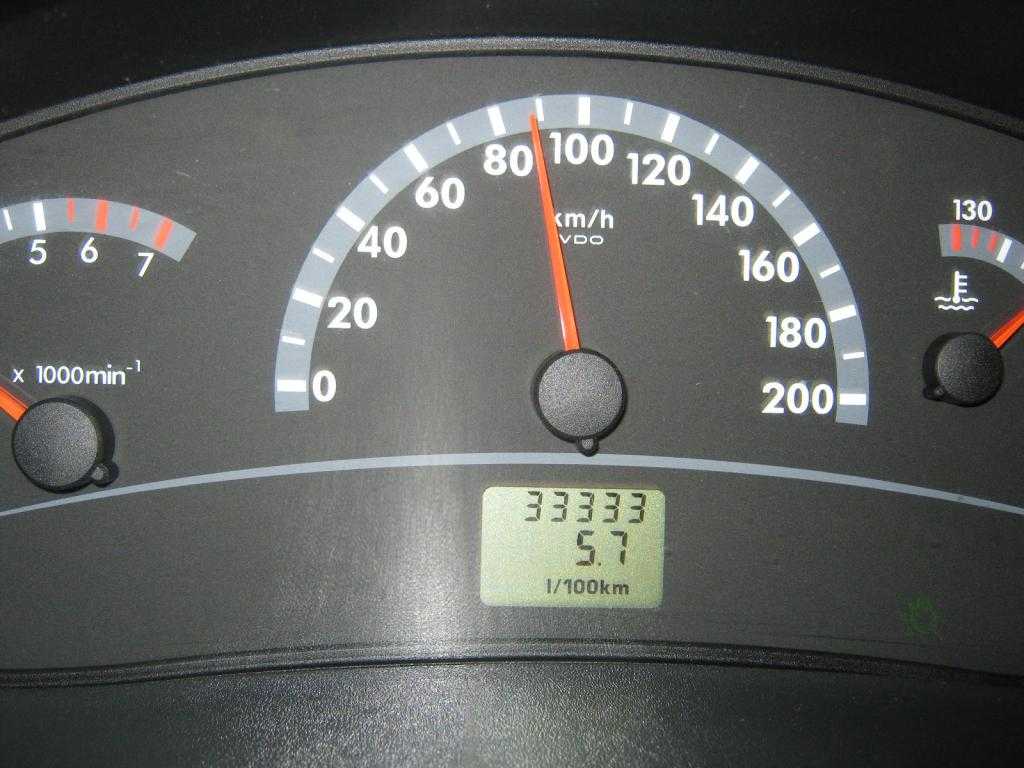

• Не работает или есть ошибки в работе спидометра.
• Отключается электроусилитель руля.

Если на автомобиле установлен бортовой компьютер, то ошибки исходящие от датчика скорости, так же будут поводом для проверки.

Причины неисправности

Самой частой причиной поломки датчика скорости является вышедшее из строя проводка. Она сильно подвергается внешним погодным условиям, окисляется и ржавеет. Таким образом только внешний осмотр даст верный ответ.

Один из контактов датчика отпал из-за воздействия коррозии.

Проверка датчика скорости

Рассмотрим самые основные способы проверки.

Первый способ

Проверить датчик скорости достаточно просто, необходимо лишь иметь под рукой мультиметр.

Слева направо:1. Плюс 2. Импульс 3. Минус

Далее берём заранее снятый датчик, очищаем его от грязи подсоединяем к центральному контакту плюсовой провод, а минус ставим на корпус автомобиля. Затем воздействуем на датчик путем небольшой вибрации, при этом значения в мультиметре должны колебаться от 0,5 до 10 В.

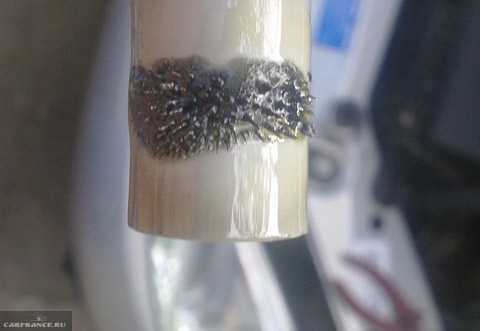

Грязь внутри датчика скорости

Второй способ

Датчик находится в корпусе КПП, переднее колесо вывешено. Таким же образом подсоединяем мультиметр и вращаем колесо. Если изменения на приборе есть, то датчик исправен.

Третий способ

Работает также безотказно и будет очень полезен тем, у кого нет мультиметра. Вывешиваем переднее колесо, берем лампочку на 12 В в патроне, плюс подсоединяем к АКБ, а минус на сигнальный контакт датчика. Если лампа загорается, то датчик рабочий.

Если же не один из вышеназванных способов вас не устроит, то гораздо проще купить новый датчик, и не возиться со старым.

За измерение скорости автомобиля отвечает датчик скорости. Именно он передает информацию на ЭБУ и благодарю этому датчику мы видим скорость нашего авто. Если вы вдруг заметили, что скорость на спидометре ниже, чем скорость вашего авто, возможно датчик вышел из строя и требуется его замена. Замену датчика скорости на Калинеможно произвести самостоятельно, без помощи специалистов, а как это сделать мы опишем ниже.

Какой установлен и где найти датчик скорости на Калине

Автомобили Лада Калина комплектуются датчиком скорости 1118-3843010. Расположен он на верхней части КПП, а чтобы до него добраться, необходимо открутить воздушный патрубок идущий от корпуса фильтра к дросселю.

Сколько стоит датчик скорости на Калину

1. Датчик 1118-3843010 без кольца (Псков) цена от 350 руб
2. Датчик 1118-3843010 без кольца (СтартВольт) цена от 300 руб
3. Датчик 1118-3843010 с кольцом (Псков) цена от 500 руб
4. Датчик 1118-3843010-04 (ЗАО Счет Маш) цена от 300 руб

Для того, чтобы точно определить, какой датчик у вас установлен, необходимо снять ваш старый и посмотреть на нем маркировку.

Как определить что датчик неисправен

Существует ряд признаков по которым можно определить что датчик скорости неисправен и требует замены.

• Одометр не считает километраж
• Стрелка спидометра хаотично двигается вне зависимости от скорости автомобиля
• Горит Check Engine двигателя во время движения

Это основные признаки которые указывают на то, что замены датчика скорости на Калине вам не избежать.

После снятия датчика может осмотреть его и почистить, иногда это «реанимирует» его. В него может попасть влага или грязь, что приводит к его нестабильной работе. Так же может окислится контакт клеммы датчика.

Инструкция по замене датчика скорости 1118-3843010 Лада Калина

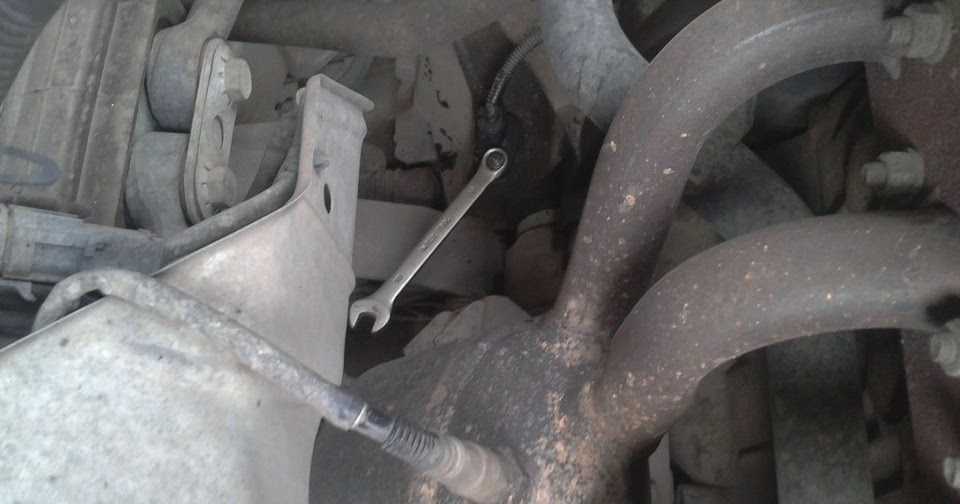

Итак, открываем капот и видим резиновый гофрированный патрубок идущий от воздушного фильтра к дросселю. Для удобства замены датчика, нам придется снять этот патрубок.

Аккуратно снимаем ее с датчика и откручиваем с помощью головки на «10» болт крепления датчика. Для удобства можно воспользоваться либо маленькой трещоткой, либо удлинителем.

Проверяем колодку датчика, при необходимо почистим ее, берем новый датчик устанавливаем его на место и производим сборку в обратной последовательности.

На этом процесс замены завершен, никаких других действий не требуется.

Рекомендации по замене датчика скорости на Калине

Не торопитесь сразу менять датчик, вполне возможно что окислились контакты или в колодку попала грязь. Можно так же почистить сам датчик и установить на место. На разных версиях Калины могут стоять разные датчики:

• 1118-3843010
• 1118-3843010-02
• 1118-3843010-04

Диагностика

Проверка контроллера может быть произведена несколькими способами, рекомендуем ознакомиться с каждым из них более подробно. Для первых двух методов понадобится вольтметр.

1. Сначала датчик необходимо демонтировать. Найдите его место установки, отключите подсоединенный разъем, выкрутите фиксирующую гайку и извлеките устройство из посадочного места.
2. Затем возьмите вольтметр и разберитесь с распиновкой разъема. В разъеме расположено три контакта, первый из них обычно — это положительный контакт, второй — выходной сигнал, третий — отрицательный. Один из щупов тестера следует подключить к контакту под номером 2, а второй щуп надо заземлить — подключить к корпусу двигателя или кузову автомобиля.
3. После надо вращать контроллер, чтобы определить, имеются ли импульсы в рабочем цикле и произвести замер выходного напряжения. Чтобы сделать это, надо установить кусок патрубка на ось датчика и прокручивать устройство со скоростью примерно 3-5 км/ч. От скорости вращения контроллера зависит напряжение, а также частота в тестере (автор видео — Артем Кульжанов).

Второй вариант диагностики выполняется без демонтажа датчика:

1. Надо поставить автомобиль на домкрат. Поддомкратить нужно переднюю часть авто, чтобы одно из колес было вывешено и не соприкасалось с землей.
2. После этого щупы тестера опять нужно подключить к контактам на разъеме устройства.
3. Вывешенное колесо нужно вращать и одновременно следить за показаниями на дисплее тестера. Если в результате вращения появляется напряжение и частота, измеряемая в герцах, то это говорит о работоспособности устройства.

Есть еще один вариант проверки, для его выполнения понадобится лампочка или контролька.

Диагностика выполняется так:

1. В первую очередь от датчика следует отсоединить штекер с проводкой.
2. При помощи контрольки вам надо будет найти плюс и минус, перед этим нужно включить зажигание.
3. Далее, как и в предыдущем методе, нужно поставить на домкрат передок кузова машины и вывесить одно колесо.
4. Теперь следует соединить вывод контрольки с импульсным контактом датчика (обычно он средний) и повращать колесо рукой. Если при этом на контрольке загорелся минус, это свидетельствует о работоспособности девайса. Как вариант, вместо контрольки можно использовать лампочку с подключенным проводом, один из которых соединяется с аккумуляторной батареей, а второй — с сигнальным разъемом. Если при вращении колеса лампочка стала мигать, то контроллер исправен (видео снял Алекс Ков).

Предназначение ДС

Измерение скорости движения является основной, но не единственной функцией датчика в автомобиле. На основании его данных в «Калине» работает электроусилитель руля. Это позволяет сделать управление более информативным при увеличении скорости и обеспечивает легкое вращение на парковке. Датчик отвечает за стабильную работу двигателя на холостом ходу. Делает он это совместно с ДХХ. Блок управления получает данные о том, что скорость равна нулю и дроссельная заслонка закрыта, и поддерживает минимально необходимые обороты двигателя.

Еще одно предназначение датчика скорости «Лады-Калины» – обеспечение режима отсечки топлива. Под этим понимается ограничение поступления бензина при движении накатом без выключения передачи. Режим позволяет сэкономить до 5 % топлива.

Инструкция по снятию и замене

Чтобы произвести замену устройства, вам потребуются:

• две отвертки — с крестовым и плоским наконечником;
• гаечный ключ либо ключ-головка на 10;
• тряпка.

Также понадобится и новый датчик — на Калинах могут использовать разные контроллеры, поэтому перед покупкой точно узнайте, какой вам нужен.

Итак, как заменить датчик самостоятельно:

1. Для начала необходимо отключить питание от устройства и поставить автомобиль на стояночный тормоз, подняв рычаг в салоне.
2. Откройте капот. На данном этапе вам надо получить доступ к датчику, для этого, как мы уже сообщили, придется снимать воздуховод, идущий к воздушному фильтру. Как вариант, его можно попытаться сдвинуть в сторону. Для демонтажа отверткой с плоским лезвием открутите хомуты.
3. Увидев контроллер в месте монтажа, надо будет отключить разъем с проводкой, подключенный к нему.
4. Теперь возьмите гаечный ключ или головку и выкрутите гайку, с помощью которой фиксируется датчик в месте монтажа. Сама гайка расположена в неудобном месте, поэтому для ее откручивания может потребоваться время. Может быть такое, что гайка прикипела к установочному месту, хотя такое бывает редко. Для ее выкручивания обработайте место посадки жидкостью WD-40.
5. Затем возьмите отвертку с плоским наконечником и отсоедините девайс от коробки передач, после чего демонтируйте его. Используя тряпку, произведите очистку места установки, это можно сделать и перед снятием датчика. Тщательно очистите поверхность, чтобы не допустить попадания грязи в саму коробку.
6. Теперь можно приступить к установке нового контроллера. Установите девайс и подключите к нему разъем с проводом. Не забудьте установить обратно воздушный патрубок.

Ремонт

Без правильного определения причины поломки ремонт невозможен. Поэтому лишний раз убедитесь в том, что провели тщательную диагностику.

Для починки в большинстве случаев необходимо снять датчик скорости. Если проблема в нем, сначала его чистят и просушивают, затем ставят на место и проверяют. Рекомендуется, помимо этого, провести проверку с временным подключением работающего датчика.

Внимательно осмотрите все контактные соединения – если они покрыты грязью или ржавчиной, возможно, это и стало причиной поломки спидометра. В таком случае их необходимо почистить.

Если причина в перетертом или пересохшем тросике спидометра, то придется заменить или смазать его соответственно.

Масло

С внедрением новой коробки изменилось и количество масла. Так, для КПП ВАЗ-2181 объем масла снизился на 30 %. Изменились и требования к маслу – с минерального «АвтоВАЗ» перешел на синтетические трансмиссионные масла. Это касается и старых моделей КПП, и новых. Производитель заливает масло в КПП и в инструкции пишет, что его хватит на 5 лет или на весь срок работы КПП. Но на самом деле его менять нужно.

Ресурс масла в коробку передач «Калины» составляет примерно 30 тыс. км. В качестве масла в коробку можно подобрать что-нибудь из отечественных трансмиссионных продуктов. Так, отечественные автолюбители неплохо отзываются о продукции «Лукойл» и «Роснефть». Можно приобрести и импортные масла – например от Zic. Коробка скажет за это «спасибо».

Устройство и принцип работы

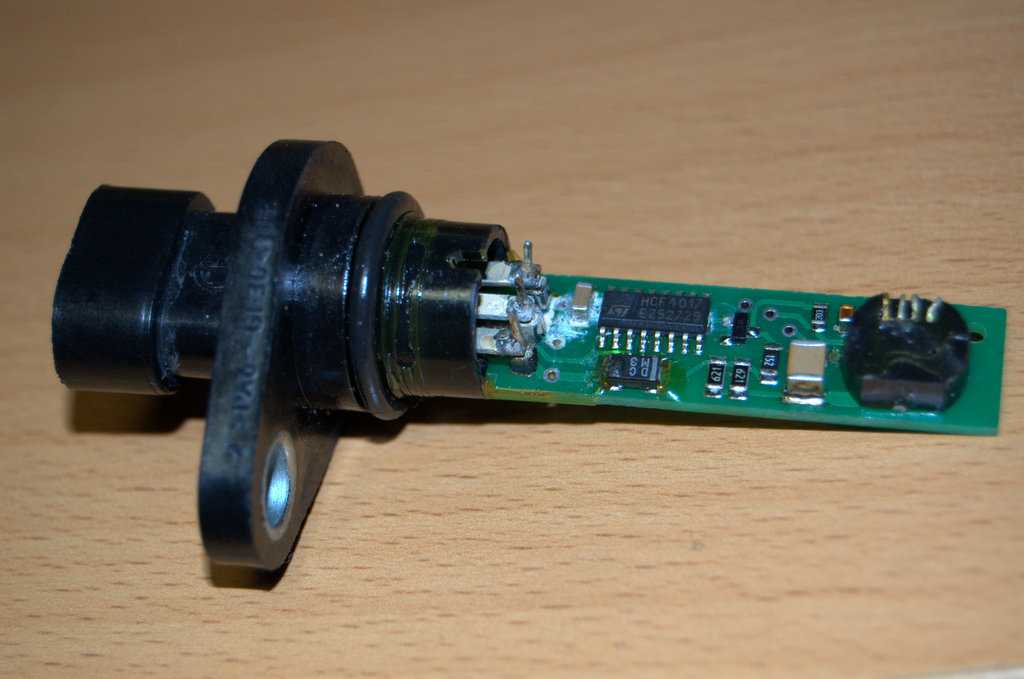

Действие датчика основано на эффекте Холла, т. е. возникновении электрического тока в проводнике в постоянном магнитном поле. Для этого в автомобиле имеется задающее кольцо датчика скорости. Оно изготовлено из диэлектрического материала с вмонтированными в него магнитами. Установлено кольцо на дифференциале, от которого напрямую зависит частота вращения колес. Расстояние от него до торца ДС составляет всего несколько миллиметров.

При вращении кольца в датчике скорости “Калины” происходят периодические изменения магнитного поля, которые встроенной схемой преобразуются в последовательность импульсов. Конструктивно сделано так, что их количество на каждый километр пути одинаково и равно 6004. Это более чем достаточно для точного расчета скорости. Чем она выше, тем чаще импульсы поступают на вход блока управления, который меняет показания спидометра.

Предназначение ДС

Измерение скорости движения является основной, но не единственной функцией датчика в автомобиле. На основании его данных в “Калине” работает электроусилитель руля. Это позволяет сделать управление более информативным при увеличении скорости и обеспечивает легкое вращение на парковке. Датчик отвечает за стабильную работу двигателя на холостом ходу. Делает он это совместно с ДХХ. Блок управления получает данные о том, что скорость равна нулю и дроссельная заслонка закрыта, и поддерживает минимально необходимые обороты двигателя.

Еще одно предназначение датчика скорости “Лады-Калины” – обеспечение режима отсечки топлива. Под этим понимается ограничение поступления бензина при движении накатом без выключения передачи. Режим позволяет сэкономить до 5 % топлива.

Признаки и причины неисправности

Выше уже указывались симптомы, свидетельствующие о необходимости проверки датчика скорости. Главные признаки неисправности — отсутствие показаний на спидометре, повышение «прожорливости» мотора, сбои в работе двигателя на ХХ, ухудшение динамики и т. д.

О поломке датчика может свидетельствовать остановка мотора при движении, выход из строя электроусилителя рулевого колеса или повышение чувствительности ДУТ (к примеру, для Лада Калина).

Распространенные причины выхода датчика из строя:

• нарушение целостности контактов;
• окисление в местах соединений;
• обрыв цепи;
• расплавление изоляции;
• износ тросика спидометра и т. Д;
• сильная вибрация устройства;
• попадание грязи;
• перепады температуры;
• Другие причины.

Если игнорировать проблемы, возникают сбои в работе мотора, повышается износ его элементов.

Как правило, причиной проблем являются загрязненные контакты, которые стоит почистить и обработать «Литолом».

При обрыве в электрической цепи повреждение нужно искать возле разъема подключения. В этом месте провода наиболее подвержены перегибу и поломке. Иногда изоляция повреждается в месте монтажа коллектора выпуска.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Причины провала при нажатии на педаль газа

При действии высоких температур изоляция может повредиться, что приводит к замыканию проводов.

При длительной эксплуатации изнашивается тросик спидометра, на котором со временем появляются трещины и разрывы, что приводит к выходу из строя контроллера.

Не менее распространенная причина поломки датчика скорости — разрыв цепи, поэтому до замены устройства нужно убедиться в его исправности.

Для начала стоит отбросить питание и изучить контакты с позиции загрязнения. После зачистки поверхность обрабатывается смазкой Литол.

В процессе проверки замерьте сопротивление в заземляющей цепи, оно должно равняться одному Ому.

При анализе неисправности нужно учесть следующее:

1. Если контроллер исправен и шестеренка целая, возможно, на устройство не поступает питание или в сети имеется КЗ.
2. В показаниях на приборной панели участвует ЭБУ и ABS, поэтому нужно проверить целостность провода, идущего от спидометра до блока. Бывает, что и сама приборная панель выходит из строя.
3. На машинах с тросиковым приводом причина неисправности часто скрыта в старом масле на шестерни или изношенном квадрате на конце тросика.

Перед заменой датчика, убедитесь, в чем причина неисправности. Алгоритм действий такой:

• достать трос из коробки, прокрутить его и посмотреть на реакцию спидометра;
• проверить электрическую часть указателя скорости;
• если напряжение не поступает, нужно убедиться в целостности предохранителей;
• вынуть датчик скорости, установить тросик в КПИ и проехать небольшое расстояние (при отсутствии данных на спидометре можно говорить о поломке ДС).

Выяснение причины неисправности требует комплексного подхода, как и проверка датчика (о ней пойдет речь ниже).

Замена датчика скорости Лада Калина своими руками

Здравствуйте. Сегодняшняя статья будет посвящена датчику скорости, вы узнаете, что такое датчик скорости, как работает датчик скорости, а также как его заменить в случае выхода из строя. Датчик скорости Лада Калина расположен в корпусе КПП, в районе привода спидометра.

Наиболее распространенные симптомы свидетельствующие о неисправности датчика скорости:

1. Двигатель глохнет на холостых стоя на месте, или во время движения автомобиля.
2. Не работает спидометр.
3. Увеличился расход топлива.
4. Исчезла тяга.

Иногда причиной может стать также трос спидометра или проблема с проводами питания идущих к датчику. Не буду повторяться и рассказывать о том, как работает датчик скорости.

Основные симптомы и причины поломки

Явные несовпадения спидометра и тахометра, к тому же, автомобиль едет на первой скорости!

Это происходит как во время движения, так и тогда, когда автомобиль просто стоит на месте

Чтобы такая неисправность дала о себе знать, не важно, сколько прошел автомобиль

Датчик скорости

Благодаря электронике автомобиль может сам регулировать подачу топлива. Датчик работает на основе эффекта Холла. Он передает импульсы вращения от колеса на контролер. Если авто будет двигаться накатом, а скорость при этом будет не более 20 км. час, то система автоматически прекратит подачу топлива.

На Ладе Калина могут устанавливаться разные датчики. Они имеют одинаковые посадочные места, но при этом отличаются друг от друга. В том случае, когда на авто поломается датчик, то скорость транспортного средства невозможно будет измерять. Это также скажется и на ухудшении работы двигателя.

Симптомы поломки датчика скорости

Менять датчик надо при таких неисправностях:

1. Стрелка спидометра прыгает или замерла.
2. Не считается километраж.
3. Не работает усилитель руля.
4. Стрелка, которая показывает уровень топлива в баке (объём бака на универсале), прыгает.
5. Горит лампочка, которая говорит о том, что надо проверить мотор.

Способы ремонта

Осмотр разъёма датчика скорости

Еще одной причиной, по которой не работает датчик скорости, может быть влажный разъем. От этого контакты на нём начинают окисляться. Чтобы избежать этого, надо покрывать контакты герметиком.

Отложения грязи на датчике скорости, в таком случае рекомендуется ещё и проверка состояния масла в коробке передач

Также не рекомендуется сразу менять датчик скорости, когда обнаружится его неисправность. Изначально надо выявить причину неисправности. Все контакты почистить и проверить тестером устройство. Только после выявления точной причины неисправности его модно менять.

Замена датчика

Чтобы поменять датчик скорости не потребуется особых знаний. С такой работой может справиться каждый самостоятельно. Для этого надо:

1. Выключить зажигание.
2. Демонтировать воздушный фильтр.
3. Отсоединить провода.
4. Открутить крепление устройства.
5. Поставить новый датчик.

Иногда может помочь простая зачистка контактов. В том случае, когда авто имеет восьмиклапанный мотор, то замена производится немного сложнее, чем на 16-клапанном. В таком случае придется снимать еще и гофру, которая крепится к фильтру. Сам датчик располагается на корпусе КПП.

Не всегда датчик скорости может быть причиной того, что спидометр не работает. Причина может быть и в щитке приборов. Тут надо помнить, что отремонтировать его или заменить отдельно некоторые детали на нём невозможно. Его меняют только полностью.

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться

При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье. Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму

Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM. При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Не работает спидометр на Приоре: причины

Если спидометр на автомобиле Лада Приора не работает, первым делом следует убедиться, что проблема не связана с багами чипа, на котором он функционирует. За период эксплуатации КЭШ чипа может забиться информацией, из-за чего произойдет сбой спидометра. Чтобы обнулить установки чипа спидометра, необходимо сбросить «массу» с аккумуляторной батареи автомобиля и обесточить бортовую сеть автомобиля. Столь нехитрые манипуляции приведут к сбросу настроек запоминающих устройств, в том числе и чипа спидометра.

Когда обнуление чипа не помогает справиться с неисправностью спидометра, следует провести полную проверку цепи питания. Для этого потребуется:

1. Проверить предохранительную пластину, установленную на плате предохранителей в цепи питания спидометра. Необходимый предохранитель обозначается «IG/METER»;
2. Далее диагностируется исправность проводки на участке от датчика регистрации скорости до приборной панели. Часто на данном участке провода рвутся, пережимаются и получают другие дефекты, во многом из-за постоянной тряски автомобиля во время езды по не самым лучшим дорогам;
3. Также во время проверки проводки обязательно необходимо осмотреть контакты в разъемах, которые могут придти в негодность из-за окисления и образования ржавчины. Не лишним будет зачистить контакты датчика и разъемы;
4. Следующим шагом проверяем датчик контроля пройденного расстояния автомобиля. В сервисных центрах для его проверки используется диагностическое оборудование. Если диагностических приборов нет, можно проверить работу датчика, проехав несколько километров. Когда отсчет километров пробега продолжается, это говорит о работоспособности датчика.

Лада Калина Хэтчбек 2010, 80 л. с. — тюнинг

Лада Калина, 2012

Комментарии 54

Здравствуйте, подскажите чтобы горели туманки передние, что нужно замокнуть, чтоб ни чего не зжечь?МУСа нет, нужно проверить!

я вообще этот блок выкинул, поставил 2 реле 4х контактных и переключатель на поворотник с иномарки и все дала. а за схемку распиновки огромное спс)

На габариты идет черно-белый кабель (58) от контакта #9, который в МУС включается от контакта #11 — розовый кабель (30). На ближний свет идет зеленый кабель (56) от контакта#12, который в МУС включается от контакта #10 — сине-черный кабель (Xz).ИМХО: коротить перемычками без последствий можно только контакты #10 с #12. Контакты #10 и #9 никогда в МУС не перемыкаются, соответственно, при их перемыкании и повороте ручки в положение “габариты” или “ближний свет” происходит перемыкание контактов #10 и #11 (розовый и сине-черный кабели). Отсюда и ваш феномен работающего двигателя без ключа поскольку на зажигание идет 12 вольт в обратном направлении через сине-черный кабель. Насколько это небезопасно для электрики и электроники для меня лично сомнительно…

Безопасно, я попробовал . При установке перемычки между контактами 10 и 9 и включении МУС в положение “габариты” соединенными оказываются контакты 9, 10 и 11, а в положении “ближний свет” к ним прибавляется еще и 12, то есть, соединены ВСЕ четыре (как если бы поставить обе перемычки). Но плюс он и в Африке плюс, он не может идти в “ту” или “обратную” сторону, плюсом 12В плюс 12В не пережжёшь, по крайней мере, в данном случае. Да, зажигание поддерживается во включенном состоянии, если поставить МУС на “габариты” (оно также ВКЛючается без ключа, как если бы ключ был вставлен и повернут на зажигание: загорается приборка, включается вентилятор печки и т.п.). Мне это тоже показалось удобным, на прошлой машине был автозапуск, а на этой его ПОКА нет, но, спасибо MurZone, теперь мы знаем промежуточное решение, как не мерзнуть рядом с машиной пока она греется. Жаль, что при включенном зажигании не закрываются с ключа двери (хотя и ОТкрываются), но их, если надо, можно закрыть и вручную механически. Я решил пойти немного дальше и не просто накинул перемычку, а припаял отводы ко всем четырем проводам (9,10, 11 и 12) и вывел их в две релюшные колодки — может быть, когда-нибудь реализую более сложные алгоритмы включения-выключения (тогда понадобится еще и минус с 8-го контакта). А пока вместо реле воткнул перемычку между 10 и 9 и очень доволен . Кстати, если почему-либо не хотите эффекта поддержки зажигания при включенных габаритах, просто поставьте в перемычку диод.

Эксплуатация любого автомобиля подразумевает постепенный износ узлов и систем. Данному «закону» также подчинена бюджетная отечественная модель Lada Kalina. В числе таких систем находится бортовая схема электрооборудования, которая время от времени способна давать сбои ввиду присутствия огромного количества элементов и цепей их питания. Если какой-то из компонентов сети выходит из строя, то владельцу необходимо знать несколько аспектов: место нахождения, способ коммутации и пр. В этом быстро поможет схема проводки.

Присутствующая электрическая схема в руководстве помогает отыскать пришедший в негодность токоприемник. Без такой документации невозможно произвести ремонт и замену детали или участка кабельной сети. Руководство Lada Kalina имеет электрическую бортовую схему, эта самая схема проводки разбита на отдельные блоки и собрана в специальный альбом. Это сделано в угоду удобства чтения чертежей.

Далее рассмотрим основы принципа функционирования электрических компонентов в бортовом оборудовании Lada Kalina и как построена схема электрооборудования.

Как проверить датчик скорости

Как проверить датчик скорости

Если двигатель вашего автомобиля глохнет в режиме холостого хода, то скорее всего вам потребуется проверка нескольких датчиков (ДМРВ, ДПДЗ, РХХ, ДПКВ) дабы определить виновника. Ранее мы рассматривали методы проверки датчика положения коленвала , датчика положения дроссельной заслонки , датчика холостого хода и датчика массового расхода воздуха , а теперь также рассмотрим проверку датчика скорости своими руками.

Этот датчик при неисправности передает ошибочные данные, что и приводит к нарушению работы не только двигателя, но и других узлов автомобиля. Измеритель скорости автомобиля (ДСА) отсылает сигналы на датчик, который контролирует работу мотора на холостых оборотах, а также, используя РРХ, управляет потоком воздуха, который обходит дроссельную заслонку. Чем больше скорость машины, тем больше частота этих сигналов.

Как определить, что датчик неисправен:

Отсутствует стабильность холостого хода;Неправильно функционирует или вообще не функционирует спидометр;Увеличенный расход топлива ;Сниженная тяга двигателя.

Также бортовой компьютера может выдавать ошибку об отсутствии сигналов на ДСА. Естественно, если БК на машине установлен.

Чаще всего неисправность вызывается разрывом цепи, поэтому, прежде всего, нужно продиагностировать ее целостность. В начале нужно отсоединить питание и осмотреть контакты на предмет окисления и грязи. Если она есть, то нужно зачистить контакты и нанести Литол. Часто провода подвергаются разрыву около штекера, потому как именно там они изгибаются и изоляция может перетереться. Также нужно проверить сопротивление в цепи заземления, которое должно равняться 1 Ом. Если неполадка не была устранена, то стоит проверить датчик скорости на работоспособность. Теперь возникает вопрос: как проверить датчик скорости?

На автомобилях ВАЗ, а также на других, зачастую установлен датчик, который работает согласно эффекту Холла (как правило, выдает 6 импульсов за один полный оборот). Но также есть и датчики другого принципа: язычковые и индуктивные. Первым рассмотрим проверку наиболее популярного ДСА, работающий по эффекту холла. Сам датчик оснащен тремя контактами: заземление, напряжение и импульсный сигнал.

Проверка датчика скорости

Вначале нужно выяснить если ли заземление и есть ли напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении. При этом напряжение между выводом и массой должно быть в диапазоне от 0,5 В до 10 В.

Способ 1

Демонтируем датчик скорости;Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать можно одеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.

Способ 2 (не снимая с автомобиля)

Устанавливаем машину на домкрат так, чтобы одно колесо не касалось поверхности земли;Соединяем контакты датчика с вольтметром;Вращаем колесо и диагностируем, появляется ли напряжение.

Если есть напряжение и частота в Гц, то датчик скорости работает.

Способ 3 (контролькой или лампочкой)

Отсоединяем от датчика импульсный провод;С помощью контрольки ищем «+» и «–» (предварительно включив зажигание)Одно колесо вывешиваем как в предыдущем способе;Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит «-«, то датчик скорости рабочий.

Если контрольки под рукой нет, то можно использовать провод с лампочкой. Проверка проводится так: подключаем одну строну провода к плюсу аккумулятора. Другой к разъему сигнал. При вращении, если датчик работает, то лампочка будет моргать.

Проверка привода датчикаПоднимаем на домкрат машину, чтобы вывесить любое переднее колесоИщем пальцами привод датчика, который торчит из коробкиНогой вращаем колесо.

Пальцами чувствуем, работает ли привод и работает ли он стабильно. Если все не так, то разбираем привод и обычно находим поврежденные зубья на шестернях.

Проверка ДС с язычковым переключателем

Датчик подает сигналы по типу прямоугольных импульсов. Цикл составляет 40-60%, а переключение происходит от 0 до 5 вольт или от 0 до напряжения аккумулятора.

Проверка индукционного ДС

Сигнал, который приходит от вращения колес, по сути, напоминает колебания волнового импульса. Поэтому напряжение меняется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленвала.

Разновидности контроллеров

Изначально автомобиль комплектовался тремя видами ДС. После 2011 года на заводе стали устанавливать «приоровские» датчики. Все они очень похожи внешне, подходят по посадочному месту, но не взаимозаменяемы. Ни один специалист не сможет заведомо правильно сказать, какой именно ДС установлен на данном автомобиле. Поэтому покупать новый датчик скорости «Калины» следует только после того, как будет снят старый.

Все началось с того, что стрелка спидометра стала странно себя вести — периодически прыгала вверх, вниз. Потом и вовсе легла и больше не поднималась. Стало ясно — надо менять датчик скорости. Ремонту он не подлежит, так как представляет собой цельный, литой кусок пластмассы, можно разве что разбить, посмотреть что внутри.

Можно, конечно, ездить и без него, но это чревато последствиями — в движении (40-60 км/час и выше) перестает отключатся электро-усилитель руля, руль становиться очень чувствительным и с непривычки можно угодить в кювет. Так же, при продолжительной езде, электро-усилитель наоборот — полностью отключается. Так что как ни крути, а заменить его придется.
