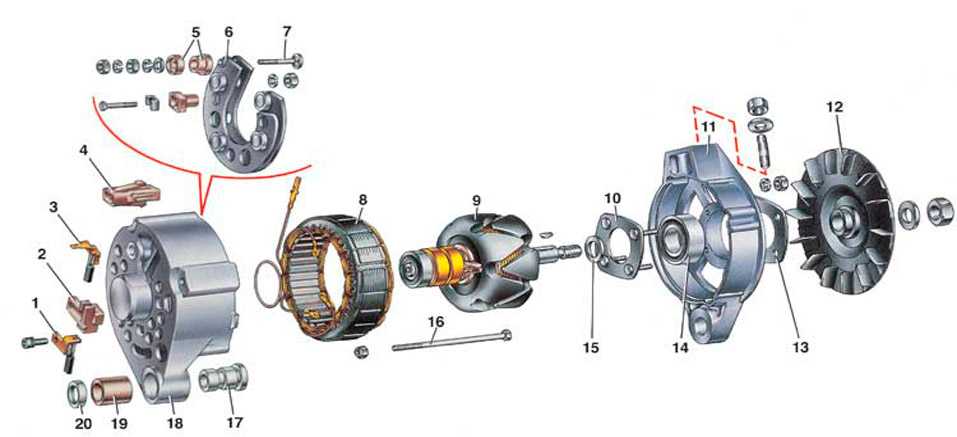

Полная разборка генератора 37.3701 ваз 2108, 2109, 21099

Проверка аккумулятора перед заменой

Перед заменой генератора на ВАЗ 21099 инжектор необходимо убедиться в исправности аккумулятора. Проверка аккумулятора поможет избежать возможных проблем после замены.

Для проверки аккумулятора следуйте данным инструкциям:

Откройте капот и найдите аккумулятор.
Проверьте внешний вид аккумулятора

Обратите внимание на наличие трещин, коррозии или вытекания электролита. Если аккумулятор визуально поврежден, замените его.
Проверьте уровень электролита

Откройте крышку аккумулятора (если она съемная) и проверьте, чтобы уровень электролита был между отметками «MIN» и «MAX» на корпусе аккумулятора.
Используйте мультиметр для проверки напряжения аккумулятора. Подключите мультиметр к контактам аккумулятора: положительный провод к положительному контакту, отрицательный провод — к отрицательному контакту.
Проверьте напряжение аккумулятора в холостом ходе. Нормальное напряжение в холостом ходе должно быть от 12,4 до 12,7 вольт.
Проверьте напряжение аккумулятора при запуске двигателя. При запуске двигателя напряжение должно быть около 10,5 вольт и понижаться по мере запуска.
Проверьте напряжение аккумулятора при работающем двигателе. В работающем состоянии напряжение должно быть от 13,5 до 14,7 вольт. Если напряжение ниже или выше указанного диапазона, аккумулятор нужно заменить.

Проверка аккумулятора перед заменой генератора позволит обнаружить и исправить потенциальные проблемы, связанные с работой аккумуляторной системы автомобиля. Не забывайте следовать указаниям, указанным в инструкции по эксплуатации аккумулятора.

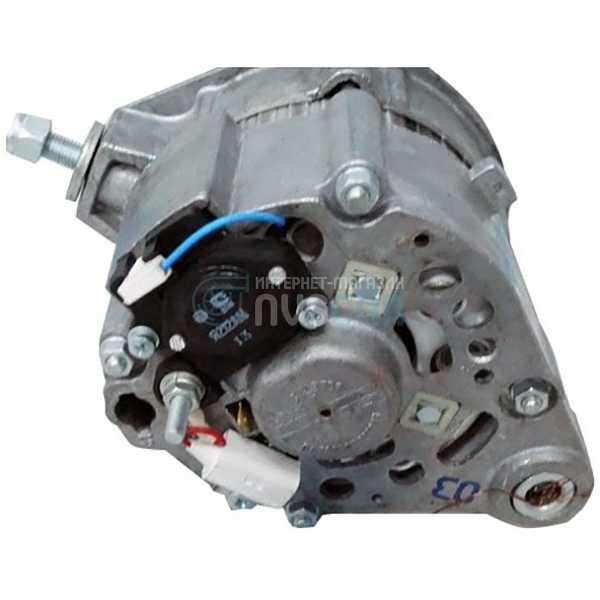

Как заменить генератор на ВАЗ 2108-ВАЗ 21099?

Снятие: Снимать генератор будет нужно с низу автомобиля, но внизу стоит защита картера как правило, поэтому её снять обязательно будет нужно, как только болты крепящие защиту будут откручены и она снята, скидывайте клемму минус с аккумулятора (Как это сделать читайте «вот в этой статье», в пункте 1) и первым делом отсоедините проводку от генератора (К нему две клеммы крепятся и ещё колодка проводов подсоединяется в добавок, чтобы клеммы отсоединить, нужно будет гайку выкрутить которая их крепит, см. большое фото, ну а колодку вы рядом найдёте, её просто рукой вытянуть будет нужно), сразу же после чего ослабьте верхнюю гайку регулировочной планки, а затем и нижнюю чуть-чуть (см. маленькое фото) и как только это будет сделано, рукой переместите генератор ближе к двигателю и снимите с него ремень, который на него надевается, но на этом ещё не всё и генератор пока не снимется, остаётся полностью отвернуть всего три болта, один это тот который регулировочную планку крепит (Указан синей стрелкой, полностью выкрутить его придётся), а два других внизу располагаются (Об них чуть позже, а именно в пункте 2).

Примечание! Когда ремень снят будет выньте его и осмотрите, на нём не в коем случае не должно быть следов масла и другого рода жидкостей, а так же он не должен будет быть потресканный и иметь хоть какие то явные дефекты, в противном случае ремень нужно будет поменять на новый!

2) В самом низу генератора (Придётся подлезть под автомобиль), Вы найдёте два болта, но запомните, один из них длинный, а другой короткий, запоминайте куда какой заворачивается, чтобы потом вы не подбирали их между собой, а сразу же завернули на те места куда нужно, ну так вот, оба болта подлежат выкручиванию, а когда они полностью отвернуты будут, аккуратно снимите генератор и положите его на землю или туда, куда Вам нужно.

Установка: Новый генератор ставиться вместо старого точно так же, но только не забудьте открутить гайку которая регулировочную планку на генераторе крепит и данную планку на другой перенесите и на этом всё по сути, замена генератора на автомобиле произведена успешно.

Дополнительный видео-ролик: Более подробно увидеть процесс, как генератор проверяется на исправность с помощью такого прибора как мульти-метр, можно просмотрев видео-ролик который размещён чуть ниже:

Источники

• http://electro-shema.ru/auto-moto/remont-generatora-vaz-2108-2109-21099.html
• http://vaz-russia.ru/remont-vaz-2108/zamena-generatora-na-vaz-2108-vaz-2109-vaz-21099.html

какой генератор поставить на ваз 2109 — Автосайт

Питание к обмотке ротора (обмотке возбуждения) подводится через

В скобках указаны номера позиций на рис. 9.7. ПРИМЕЧАНИЕКонтактные кольца генератора 94.3701 уменьшенного диаметра (по сравнению с генератором 37.3701) для понижения окружной скорости вращения и уменьшения износа щеток. Схема соединений генератора 37.3701 показана на рис. 9.8. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «В» через соединенные параллельно контрольную лампу 5 и резисторы 9. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке. При этом ток через контрольную лампу не проходит и она не горит. Управляющее напряжение подается на вывод «Б» регулятора напряжения непосредственно от вывода «30» генератора.

Вывод «Ш» регулятора маркировки не имеет. С ним соединяется щетка 13 (см. рис. 9.6). Схема соединений генератора 94.3701 показана на рис. 9.9. Напряжение для возбуждения генератора при включении зажигания подводится к выводу D+» регулятора (вывод «D» генератора) через контрольную лампу 5, расположенную на панели приборов. При включении на автомобиле ваз 2108, ваз 2109, ваз 21099 зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен.

Яркое горение лампы или свечение ее в полнакала говорит о неисправностях. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. У генератора 37.3701 с 1996 г. изменено устройство регулятора напряжения и щеткодержателя

У нового регулятора напряжения отсутствует вывод «Б», и напряжение подается только к выводу «В». По своим характеристикам прежний и новый регуляторы напряжения одинаковы и в сборе со щеткодержателем взаимозаменяемы. На небольших партиях автомобилей ваз 2108, ваз 2109, ваз 21099 могут быть установлены генераторы производства Болгарии, Словении или Германии. Эти генераторы взаимозаменяемы с генератором 37.3701 по характеристикам и установочным размерам, но несколько отличаются по конструкции. В данном разделе сайта описывается только отечественный генератор 37.3701 как основной для автомобилей семейства ваз 2108, ваз 2109, ваз 21099.

Рис. 9.9

Это вызовет возникновение кратковременных перенапряжений на выводе «30» генератора, что может повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля ваз 2108, ваз 2109, ваз 21099. Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением вывода «30» генератора с «массой». При этом через диоды протекает значительный ток и диоды повреждаются. Проверять генератор можно только с помощью амперметра и вольтметра. Диоды выпрямительного блока генератора не допускается проверять напряжением более 12 В или мегомметром, так как такой прибор имеет слишком высокое для диодов напряжение и диоды при проверке будут пробиты (произойдет короткое замыкание). Запрещается проверка электропроводки автомобиля мегомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора.

Проверять сопротивление изоляции обмотки статора повышенным напряжением следует только на стенде и обязательно с отсоединенными от диодов выводами фазных обмоток

ПОЛЕЗНЫЕ СОВЕТЫЕсли в пути порвался ремень генератора, а запасной вы забыли дома, временно заменить ремень генератора можно кольцом шириной 20 мм, вырезанным из старой автомобильной камеры. Чтобы снизить потребление тока при движении автомобиля ваз 2108, ваз 2109, ваз 21099 с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя, обогрев стекла и т.п.

Полезные советы → Как правильно выйти из заноса

Полезные советы → Как правильно переехать «лежачего полицейского»

Полезные советы → Правила зимнего вождения

Полезные советы → Как защитить свой автомобиль и имущество от воровства?

Полезные советы → Секретные буквы в вашем автомобиле

Характерные неисправности и способы их устранения

Чтобы не допустить выхода из строя узла, необходимо обеспечить его качественное и своевременное обслуживание. Как видно по фото схемы, узел состоит из множества различных компонентов, поэтому вероятность его поломки при неправильном обслуживании достаточно высока.

Итак, в каких случаях производится ремонт генератора ВАЗ:

1. Не включается контрольная лампа на приборке, при этом узел и все оборудование работает нормально. Вероятнее всего, проблема заключается в обрыве цепи либо перегорании непосредственно самого индикатора. В некоторых случаях причина заключается в плохом контакте диода с проводкой, в этом случае необходимо только зачистить контакты разъема подключения.
2. Индикатор на приборке, а также сами приборы на контрольном щитке не работают. По всей видимости, причиной этому является выход из строя предохранительного элемента, который необходимо будет заменить. Также причина может заключаться в обрыве либо отпайке проводки.
3. Контрольная лампочка горит после запуска двигателя, при этом она пропадает после того, как водитель нажмет на газ. Суть проблемы кроется в том, что генераторный узел не возбуждается при небольших оборотах двигателя, в большинстве случаев это связано с отпайкой резисторных элементов в блоке. Проведите их диагностику и если нужно — заново пропаяйте их.
4. Еще одна неисправность — индикатор продолжает гореть при включенном моторе, при этом стрелка вольтметра на приборке находится в красной зоне. В этом случае причин проблемы может быть несколько. В первую очередь, это может быть проскальзывание ремешка — его необходимо поверить и при необходимости подтянуть. Также причина может заключаться в коротком замыкании либо пробое в диодных элементах обмотки, гораздо реже неисправность проявляется при выходе из строя регулятора напряжения.
5. Еще один признак — индикатор не горит при запущенном двигателе, но стрелка вольтметра на приборке находится в красной зоне. В этом случае сначала нужно произвести диагностику наличия контакта между разъемом регулятора, а также щетками. Если контакт нормальный, то проверьте щетки (они могут зависнуть), а также контактные кольца, для последних актуальна проблема окисления. Помимо этого, причина проблемы может крыться в выходе из строя регулятора напряжения, обычно речь идет об обрыве проводки между контактом и массой. Такие же симптомы появляются в случае короткого замыкания на положительных вентилях выпрямительного элемента.
6. При заведенном двигателе стрелка вольтметра расположена в красной зоне — такой симптом свидетельствует о повреждении регулятора напряжения. В частности, речь идет о коротком замыкании, которое может произойти между массой, а также контактом Ш. Проблему можно будет решить только путем замены регулятора.
7. Если узел работает значительно громче, чем обычно, причин тому может быть несколько. Во-первых, следует проверить работоспособность подшипниковых элементов, а также затянутость гайки шкива. В некоторых случаях громкая работа узла обусловлена скрипом щеток. Сами щетки могут быть некачественными, но возможно, что проблема заключается в попадании пыли на контактные кольца.

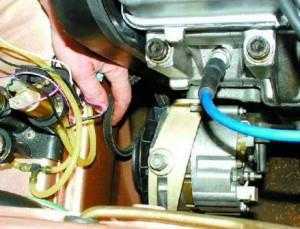

Снятие и замена генератора Ваз 2109

1. Генератор находится с правой стороны(по ходу движения).

2. Снимаем провода с генератора.

3. И отключаем все клеммы.

4. Теперь нам надо ослабить гайку регулировки натяжения ремня генератора.

5. Ослабив гайку мы можем спокойно сдвинуть генератор и снять ремень генератора.

6. Далее нам надо открутить саму регулировочную планку генератора.

7. Осталось совсем чуть-чуть. Для того что бы снять генератор Ваз 2109, нам нужно открутить 2 гайки кронштейна. Вот тут удобней всего работать из смотровой ямы. Но если ее нет — не беда, снять можно и так.

8. Все, можно снимать генератор.

Теперь, когда генератор у Вас в руках, Вы можете разобрать его и произвести дефектовку. Устанавливается генератор в обратной последовательности.

Теперь Вы знаете как снять генератор Ваз 2109.

Снятие генератора на автомобиле Ваз 2108, 21099 производится аналогично.

К слову сказать, раз Вы меняете генератор, то лучше сразу замените ремень генератор.

Снятие генератора серии 94.3701 на автомобиле ваз 2109 производится по тем же причинам, что и снятие генератора серии 37.3701, то есть для его полной замены или выполнения разборки и последующего ремонта. Для выполнения демонтажных работ подготовьте стандартный набор инструментов, загоните автомобиль на смотровую яму или эстакаду. После чего проделайте нижеследующую последовательность действий:

• В первую очередь необходимо обесточить автомобиль отсоединив клемму «минус» от аккумуляторной батареи.
• Далее снимите защиту двигателя, отвернув винты ее крепления по периметру.

Снимаем резиновый защитный чехол и отвернув гайки, снимаем провода с шпильки вывода «В+» генератора. После чего отсоединяем провода от вывода «D».

Полностью выверните и снимите натяжной болт для регулировки ремня. После чего отворачиваем гайку верхнего крепления генератора.

Снимите со шпильки натяжную планку генератора после чего отверните гайку нижнего крепления.

• И на завершающем этапе снимаем с резьбовой части нижнего болта крепления дистанционную шайбу и придерживая генератор, вытаскиваем болт.
• Снимите его вниз.

На этом ремонтные работы по снятию генератора серии 94.3701 на автомобиле ваз 2109 завершены. Произведите его замену или ремонт, после чего установку выполните в обратной последовательности.

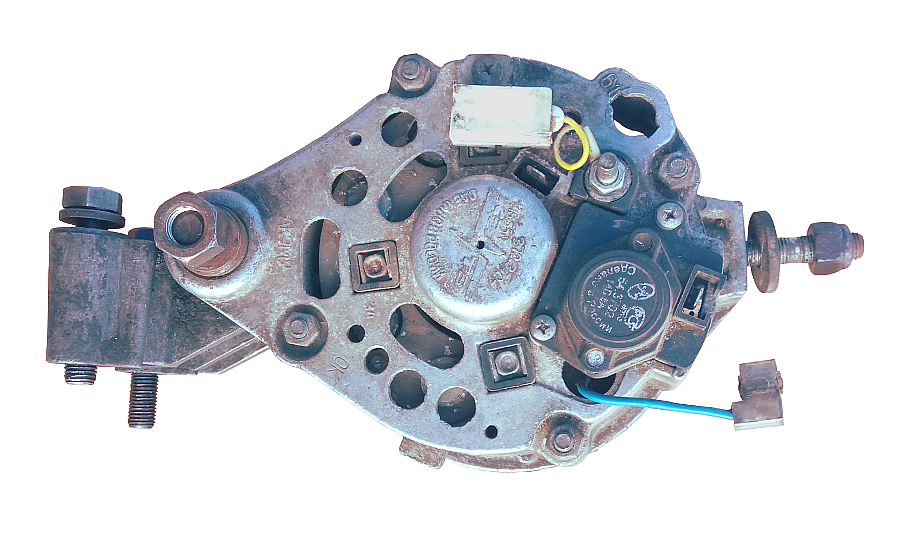

Генератор серии 37.3701 на автомобиле ваз 2109 снимают либо для полной замены в случае выхода из строя или для выполнения ремонтных работ по замене неисправных частей. Для выполнения демонтажа подготовьте стандартный набор инструментов, автомобиль желательно загнать на смотровую яму или эстакаду для удобства, после чего проделайте следующую последовательность работ:

• В первую очередь необходимо отсоединить аккумуляторную батарею, тем самым обесточив автомобиль.
• Далее снимаем защитный резиновый колпачок с вывода «30» и отвернув гайку, снимаем со шпильки провода.
• После чего отсоединяем колодку с проводами с разъема генератора.

Далее ослабляем затяжку крепления генератора к регулировочной планке, после чего подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.

Теперь можно окончательно отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего с низу автомобиля отворачиваем два болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из-под капотного пространства.

На этом ремонтные работы по снятию генератора серии 37.3701 на автомобиле ваз 2109 завершены. Произведите необходимый ремонт или полную его замену, после чего установку выполните в обратной последовательности. Не забудьте проверить состояние ремня и если необходимо замените его с последующей регулировкой натяжения.

Источники

• http://www.help2drivers.ru/snyatie-i-zamena-generatora-vaz-2109/
• http://zubilovaz.ru/vaz-2109-kak-snyat-generator-serii-94-3701
• http://zubilovaz.ru/vaz-2109-snyatie-i-ustanovka-generatora-37-3701

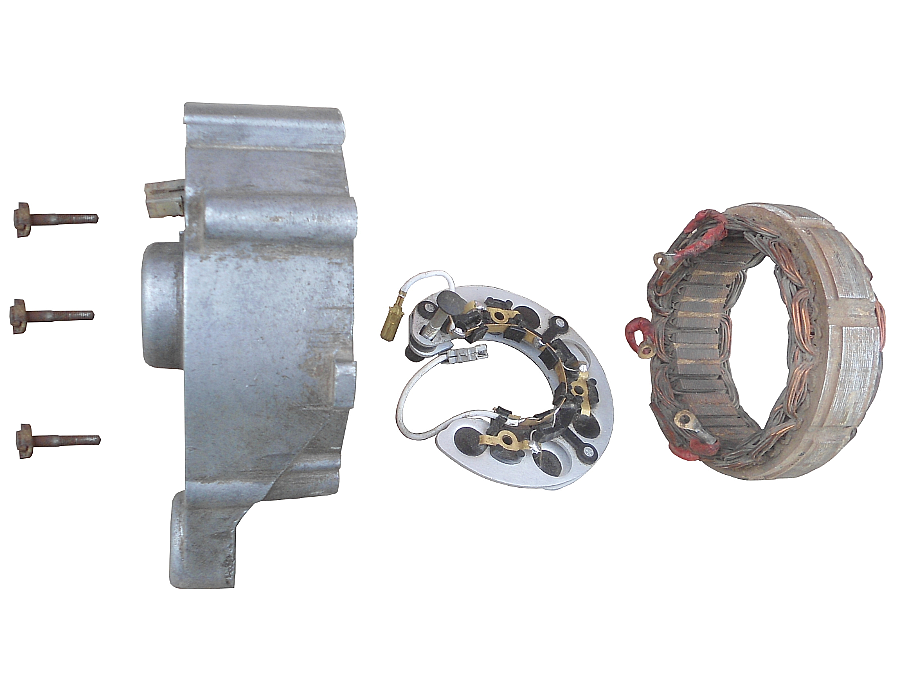

Ремонт генератора

Ремонт происходит в следующей последовательности:

• ​ Снять генератор с машины.
• ​ Отжать три защелки.
• ​ Снять пластмассовый кожух.

Примечание: делать это следует аккуратными движениями, чтобы не повредить детали.

• ​ Открутить два винта, крепящие регулятор напряжения.
• ​ После этого снять его вместе с щеткодержателем.
• ​ Отсоединить аккумулятор.
• ​ Отвинтить четыре болта крепления блока и конденсатора.
• ​ Отогнуть провода статора таким образом, чтобы появилась возможность снять блок.
• ​ Желая заменить конденсатор, следует отвернуть гайку, снять шайбу, а также втулку(см.Меняем конденсатор (генератор ваз)).

Примечание: для облегчения работы можно отцепить наконечник провода конденсатора.

• ​ Снять стяжные винты (их 4).
• ​ Снять крышку генератора, используя при этом отвертку.
• ​ Зажать ротор так, чтобы он стал неподвижным.
• ​ Отвернуть гайку, крепящую шкив.
• ​ Снять пружину, шкив и упорную шайбу.
• ​ Вынуть ротор.

Примечание: легче его вынуть со стороны привода.

​ Снять с него дистанционное кольцо.

Примечание: если на нем есть какие-то дефекты, то его следует отшлифовать.

• ​ Проверить ротор стоит омметром. Он покажет, нет ли в его обмотках обрыва.
• ​ Осмотреть статор. С внутренней стороны не должно быть зазоров от якоря. Если они есть, подшипники нужно поменять.
• ​ Внимательно диагностировать крышку генератора. Если во время вращения подшипников крышку заедает, значит ее нужно поменять.
• ​ Собрать генератор в обратном порядке.
• ​ Но перед тем как ставить генератор на место, следует проверить, не стерся ли его ремень. Чтобы это проверить, необходимо согнуть ремень пополам с противоположной стороны. Если на нем появляются небольшие трещинки или разрывы, значит его срочно нужно заменить.

Примечание: они довольно заметны, поэтому их можно увидеть без труда. Однако это не касается микротрещин (то есть, с ними ремень еще может быть использован).

​ Также необходимо обратить внимание на состояние щеток. Если они стали короче, чем были раньше, значит их нужно поменять. В противном случае аккумулятор будет слишком быстро разряжаться.

В противном случае аккумулятор будет слишком быстро разряжаться.

Заменить подшипник генератора можно своими руками, так как сделать это совсем несложно даже в домашних условиях. Цена ремонта может быть различной. Ведь зачастую нужно менять не только подшипник, а и другие детали генератора, так как его повреждение приводит к выходу из строя других составных частей. Конечно, прежде чем приступать к ремонту, стоит пересмотреть фото и видео на эту тему. Инструкция также не помешает.

Источники

• http://remocars.ru/vazman/2109/elektrika/razborka-generatora-vaz-2109-karbyurator.html
• http://masteravaza.ru/generator/podshipnik-generator/zamena-podshipnika-generatora-vaz-2109-688

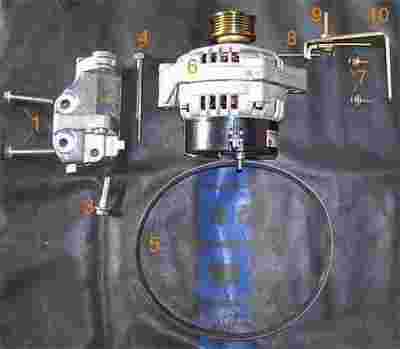

Как установить и подключить генератор Ваз 2108 – пошаговая инструкция

Монтаж нового генератора производится в обратной последовательности. Внимательно посмотрите на состояние нижнего болта. Если на нем имеются повреждения резьбы, то лучше замените его.

Вам же окажется проще впоследствии проводить ремонт генератора

Особое внимание при установке уделяйте натяжению ремня. Если он окажется недостаточно натянутым, то ваш аккумулятор будет плохо заряжаться. А если же сильно натянуть ремень, то произойдет разрушение подшипника в передней крышке

В итоге вы получите неприятный свист при работе двигателя. И причина тому – появление люфтов в подшипнике

А если же сильно натянуть ремень, то произойдет разрушение подшипника в передней крышке. В итоге вы получите неприятный свист при работе двигателя. И причина тому – появление люфтов в подшипнике.

Установка генератора на ВАЗ 2108 должна производиться так, чтобы не возникло даже малейших перекосов.

Подшипники

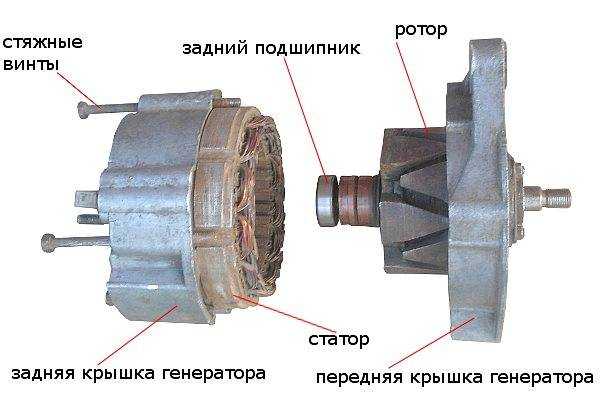

Генератор на автомобиле ВАЗ 2114 состоит из следующих основных частей:

• Корпуса, состоящего из двух алюминиевых крышек (передней и задней);
• Статора (обмотки, расположенной внутри корпуса);
• Ротора, вращающегося внутри статора;
• Диодного моста;
• Регулятора напряжения .

Якорь (ротор) вращается в двух подшипниках, которые устанавливаются: один в передней крышке и один напрессовывается на роторе. Оба подшипника запрессовываются, и поэтому произвести их замену не так уж и легко.

В генераторе обычно возникают две основные проблемы:

• Пропадает зарядка;
• Возникает шум: свист, скрежет или гудение.

Если возникает свист под капотом. часто в этом виноват изношенный подшипник генератора. Из-за такой неисправности зарядка не пропадает, но с шумом все-таки ездить не стоит, так как в результате генератор заклинит, потому что ротор перестанет вращаться.

Прежде, чем поменять приступать к ремонту, необходимо купить необходимые запчасти. А до покупки нужно выяснить, какие подшипники стоят на генераторе ВАЗ 2114. На задней части ротора устанавливается подшипник марки 180202 (иностранный аналог 6202-2RS), на передней крышке стоит 180302 (аналог 6302-2RS). Стоимость русских деталей невысока – в пределах 50-80 рублей за одну штуку, импортные запчасти заметно дороже – от 200-250 рублей. Часто подшипники продаются комплектом, то есть парой. Импортные аналоги значительно качественнее, поэтому при выборе деталей лучше покупать марку 6202-2RS и 6302-2RS.

Если идет свист из под капота, и выяснилось, что причиной свиста стал генератор, то пришла пора поменять подшипник на генераторе ВАЗ 2114. Их лучше менять в паре, потому что второй в скором времени может тоже засвистеть.

В автосервисе за работу по замене возьмут приблизительно 600-700 рублей плюс снятие и установка генератора – еще приблизительно столько же денег. Но поменять подшипник на генераторе можно и своими руками, необходимы только минимальные слесарные навыки, инструмент и аккуратность при разборке и сборке. Как вариант, можно купить новый генератор в сборе, но замена подшипников генератора ВАЗ 2114 обойдется гораздо дешевле.

• Набор комбинированных ключей;
• Отвертки – шлицевые и крестовые;
• Съемник для выпрессовки заднего подшипника;
• Молоток;
• Тиски;
• Сверло диаметром приблизительно 4 мм и дрель (не понадобится, если меняется полностью передняя крышка).

Замена подшипника генератора самостоятельно производится следующим образом:

1. Глушим двигатель, снимаем клеммы аккумулятора;
2. Ослабляем гайки натяжителя ремня, снимаем натяжной ремень;
3. Полностью демонтируем планку натяжения ремня, отсоединяем провода, откручиваем крепление и снимаем само устройство целиком.

Затем следует разобрать корпус и произвести замену подшипников:

1. Сначала снимаем заднюю пластмассовую крышку, она защелкивается на трех зажимах;
2. Демонтируем щеточный узел вместе с реле-регулятором;
3. Снимаем диодный мост, он держится на трех винтах и шпильке питающей клеммы. Поэтому, кроме винтов нужно еще открутить гайку на 10;
4. На задней алюминиевой крышке есть три винта. Раскручиваем их и демонтируем заднюю крышку, заодно и обмотку статора;
5. Далее приступаем к разборке передней части генератора. Ротор аккуратно зажимаем в тиски, затем откручиваем гайку крепления шкива, шкив снимается очень легко;
6. Аккуратно подстукивая молотком, извлекаем переднюю крышку вместе с подшипником;
7. Все, основной узел уже разобран, осталось спрессовать и запрессовать подшипники.

Задний подшипник спрессовывается с якоря (ротора) специальным съемником, но сначала его лучше стронуть на валу при помощи двух отверток, чтобы съемником можно было зацепиться. Новый подшипник заколачивают на место через оправку (можно воспользоваться головкой на 15).

По заводской технологии передняя крышка должна меняться в сборе, да и подшипник трудно из нее выбить (он закернен в корпусе), не испортив крышку. Но все-таки его извлечь можно, для этого понадобиться электродрель и сверло на 4 мм. С помощью дрели отсверливаем металл в местах кернения и выбиваем подшипник. Запрессовываем новую деталь в крышку и закерниваем ее. Всю сборку производим в обратном порядке.

Вот в целом и все, как поменять подшипники на генераторе, выяснили.
