ГУ или генератор
Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.
К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров
Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток

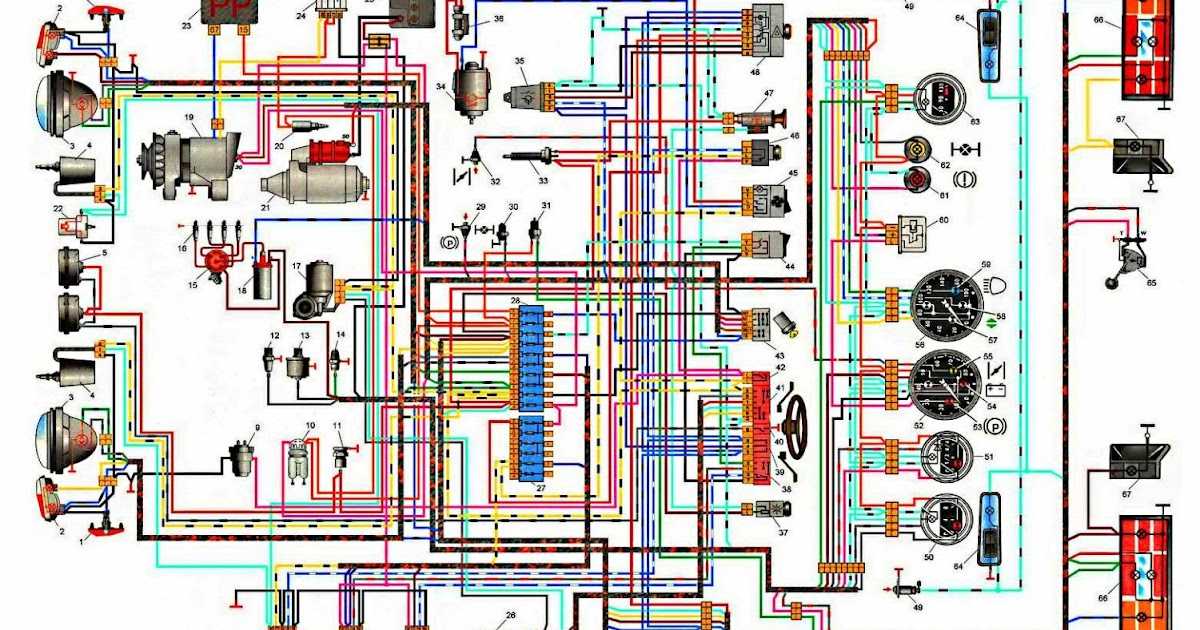

ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.
| 1 | обмотка ротора генератора |
| 2 | генератор |
| 3 | обмотка статора генератора |
| 4 | выпрямитель генератора |
| 5 | аккумуляторная батарея |
| 6 | тумблер зажигания |
| 7 | контрольная лампа заряда аккумуляторной батареи |
| 8 | реле контрольной лампы заряда аккумуляторной батареи |
| 9 | блок предохранителей ВАЗ -2106 |
| 10 | дроссель |
| 11 | термокомпенсирующий резистор |
| 12 | добавочные резисторы |
| 13 | регулятор напряжения |
Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.
Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.
Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.
Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ (замку).
Действие реле сводится к следующему: лишь только вольтаж БС снижается (опускается ниже 12-вольтового значения), релейные контакты размыкаются, индикатор задействуется, давая знак водителю.
Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:
- как только проворачивается ключ в ЗЗ, на регулятор реле через предохранитель подаётся (вывод 15) электроимпульс;
- в регуляторе напряжение трансформируется и идёт дальше на положительную щётку ГУ;
- затем через щётку напряжение идёт на обмотку возбуждения ГУ;
- затем – на отрицательную щётку, через которую и выводится на массу.
После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением. Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки.
Постоянное включение индикаторной лампы заряда свидетельствует о неправильной работе гена. Происходит же это по разным причинам. Для начала следует проверить предохранители: если они в активном состоянии, то внимания заслуживают уже оба реле: регулятор и зарядник. Если и они в порядке, то уже неисправности надо искать в самом генерирующем устройстве.
Прежде чем приступить к замене реле, рекомендуется тщательно проверять функционирование регулятора. Автомобиль запускается, обороты придерживаются в пределах 2500-3000 об/мин. После этого нужно отключить все потребители тока, кроме зажигания. Затем надо измерить напряжение на выводах АКБ.
Зарядка может пропадать в следующих случаях:
- Если изношены генераторные щётки.
- При неисправностях генерирующего устройства.
- Если неисправно реле зарядки.
- При выходе из строя выпрямительного блока (диодный мост).
Таким образом, инсталляция выносного реле-регулятора взамен встроенного принесёт много пользы. Дело в том, что современные зарядные системы обладают куда большей мощностью. Тем самым, современные ЗУ и намного сложнее, чем системы старого образца.
- Абсолютно легально (статья 12.2);
- Скрывает от фото-видеофиксации;
- Подходит для всех автомобилей;
- Работает через разъем прикуривателя;
- Не вызывает помех в радиоприемнике и сотовых телефонах.
Реле-регулятор напряжения ВАЗ 2106 обеспечивает нормальное функционирование важных механизмов и приборов транспортного средства. От него, в частности, зависит адекватная работа системы зажигания автомобиля и его генератора, а также состояние АКБ.
Завершающие работы
После установки подрулевого переключателя ВАЗ 2106 на ВАЗ 2101 необходимо провести ряд завершающих работ для полноценного функционирования переключателя.
Во-первых, следует проверить работу всех функций переключателя. Проверьте, что включаются задние и передние фонари, указатели поворота, а также работают звуковые сигналы. Если какая-либо функция не работает, проверьте правильность подключения проводов и, при необходимости, скорректируйте их.
После проверки функций переходите к закреплению переключателя на руле. Убедитесь, что все крепежные элементы плотно закручены, но не перекручены, чтобы не повредить рулевой столб. Также рекомендуется проверить качество работы самого рулевого столба, убедившись в отсутствии люфта и исправности самого рулевого механизма.
Заключительным этапом является проверка включения всех переключателей средствами светотехники. После работы с подрулевым переключателем убедитесь, что освещение спидометра, приборной панели и других элементов работает исправно. При необходимости можно скорректировать положение переключателей для наилучшей видимости индикации.
В результате выполнения всех операций по установке и проверке подрулевого переключателя ВАЗ 2106 на ВАЗ 2101, вы ожидаемо получите полноценное функционирование системы управления автомобилем. В случае возникновения каких-либо проблем, проконсультируйтесь с профессионалами или обратитесь к руководству по эксплуатации автомобиля.
Монтажный блок в салоне
В первых моделях ВАЗ 2105 блок предохранителей располагали в салоне автомобиля. Такой блок и сегодня можно увидеть в некоторых «пятёрках» под панелью приборов рядом с левой дверью. Каждый из предохранителей на блоке, расположенном в салоне, отвечает за тот же участок электрической цепи, что и соответствующий предохранитель на блоке, расположенном под капотом.
Как определить сгоревший предохранитель
Если возникают проблемы с какой-либо группой электрооборудования в машине, вероятность того, что дело в предохранителе высока, но не стопроцентна. Чтобы убедиться в выходе из строя предохранителя, иногда бывает достаточно внешнего осмотра: если на его корпусе имеются обгорелые следы, скорее всего, предохранитель сгорел. Такой способ проверки достаточно примитивен, и лучше в этом случае использовать мультиметр, который позволяет диагностировать неисправность:
- по напряжению;
- по сопротивлению.
В первом случае необходимо:
- Перевести мультиметр в режим измерения напряжения.
- Включить проверяемую цепь, например, освещение, печку и т. д.
- Проверить наличие напряжения на выводах предохранителя. Если на одном из выводов напряжения нет, предохранитель нужно заменить.
Во втором случае мультиметр переводится в режим измерения сопротивления, после чего наконечники прибора присоединяются к снятому предохранителю. Если значение сопротивления близко к нулю, предохранитель требует замены.
Если значение сопротивления близко к нулю, предохранитель требует замены
Демонтаж и ремонт блока
Снимается блок предохранителей, расположенный в салоне, в той же последовательности, что и установленный под капотом. Необходимо открутить крепёж, снять разъёмы и вынуть блок. Так же, как и в случае с блоком, расположенным под капотом, ремонт монтажного блока, установленного в салоне, заключается в замене предохранителей и восстановлении дорожек.
Если предохранитель перегорел в дороге и под рукой нет запасного, можно заменить его проволокой. Но при первой же возможности проволоку нужно убрать и установить вместо неё номинальный предохранитель. Схема расположения предохранителей изображена, как правило, на внутренней стороне крышки монтажного блока.
Следует помнить, что существуют монтажные блоки нескольких видов, которые внешне никак не отличаются друг от друга. Различия состоят в распайке дорожек. При замене блока нужно убедиться в том, что маркировки старого и нового блоков совпадают. В противном случае электрооборудование будет работать некорректно.
Блок предохранителей старого образца
В монтажных блоках старого образца используются цилиндрические (пальчиковые) предохранители, которые устанавливаются в специальные подпружиненные разъёмы. Такие разъёмы не отличаются надёжностью и долговечностью, вследствие чего вызывают множество нареканий со стороны автолюбителей.
В монтажном блоке ВАЗ 2105 старого образца используются цилиндрические предохранители
Каждый из 17 предохранителей, расположенных на монтажном блоке старого образца, отвечает за те же группы потребителей электроэнергии, что и соответствующие предохранители на блоке нового образца (см. таблицу выше). Отличие состоит только в значении номинального тока, на который рассчитаны цилиндрические предохранители. Каждому штекерному предохранителю (на блоке нового образца) номинальным током:
- 10 А соответствует пальчиковый предохранитель номинальным током 8 А на блоке старого образца;
- 20 А — 16 А;
- 7,5 А — 8 А.
Техобслуживание и ремонт блока предохранителей ВАЗ 2105 в большинстве случаев не вызывает затруднений у автолюбителей. Чтобы самостоятельно определить неисправность монтажного блока и устранить её, бывает достаточно даже небольшого водительского опыта
Для надёжной работы электрооборудования важно использовать предохранители с параметрами, указанными в технической документации
Ваз 2101 тюнинг своими руками. Оптика
Поговорим о монтаже светодиодной оптики. Для реализации идеи нужно обладать хорошими светодиодами. Приобрести их можно на рынках и спецмагазинах, цене вполне приемлемы
Кроме того, важно купить макетную плату (туда вкручиваются лампочки). Несколько специальных резисторов сделают безопасной работу задней и передней оптики. Когда начинаешь такой апгрейд вопросов возникает множество и ответы на них находятся не сразу
Какие же из них самые распространенные?
Когда начинаешь такой апгрейд вопросов возникает множество и ответы на них находятся не сразу. Какие же из них самые распространенные?
- Вопрос по регулировки яркости
- Как увеличить чувствительность диодов
Единственный вариант регулировки — это экспериментирование с разного рода схемами. Тоже можно сказать о вариантах чувствительности диодов. Пробуйте, анализируйте.
Что бы не было недоразумений с сотрудниками дорожной полиции нужно заранее с ними посоветоваться. Узнать что они думают по поводу силы того или иного светодиода. По правде говоря, строгих запретов нет и не было, но проявить уважение к стражам порядка и лишний раз проявить здоровую любознательность не повредит.
После того как вы поставили переднюю и заднюю оптику на Ваз 2101 необходимо систематически наблюдать за ее состоянием. Светодиоды частенько перегорают и замыкают и потому необходима их своевременная замена. В этом действии будет гарантия правильного внешнего облика машины. Новый сильный свет «копейки», обязательно, произведет впечатление и на вас и на окружающих ночью, когда он сможет проявить во всей своей красе. Качественная диодная оптика 2101 меняет впечатление от машины в лучшую сторону.
Замена переключателей рулевой колонки и выключателя сигнальной лампы
После закрытия отверткой удалите декоративную отделку.
Головку «24» отвинтите гайку крепления колеса, оставив ее рукой на валу.
. Удары ладонями по ободу отражают рулевое колесо от прорезей вала
Если вы не можете удалить это таким образом, обнимите колено, сбивая его с ног, ударяя по стержню через оправку из мягкого металла
Наконец откручиваем гайку и снимаем руль.
С помощью крестообразной отвертки ослабьте четыре винта, которые затягивают половинки крышки рулевой колонки с обеих сторон.
. И один саморез, который крепит нижнюю половину колонны.
Снимаем нижнюю пластину, вырезаем пластиковый зажим, прикрепляем к нему жгут кабеля.
реле поворотов ваз 2101,схема поворотов ваз 2101
Указатели поворот в напряжённом современном автомобильном потоке имеет очень большое значение, и их неисправность доставляет большие неудобства.

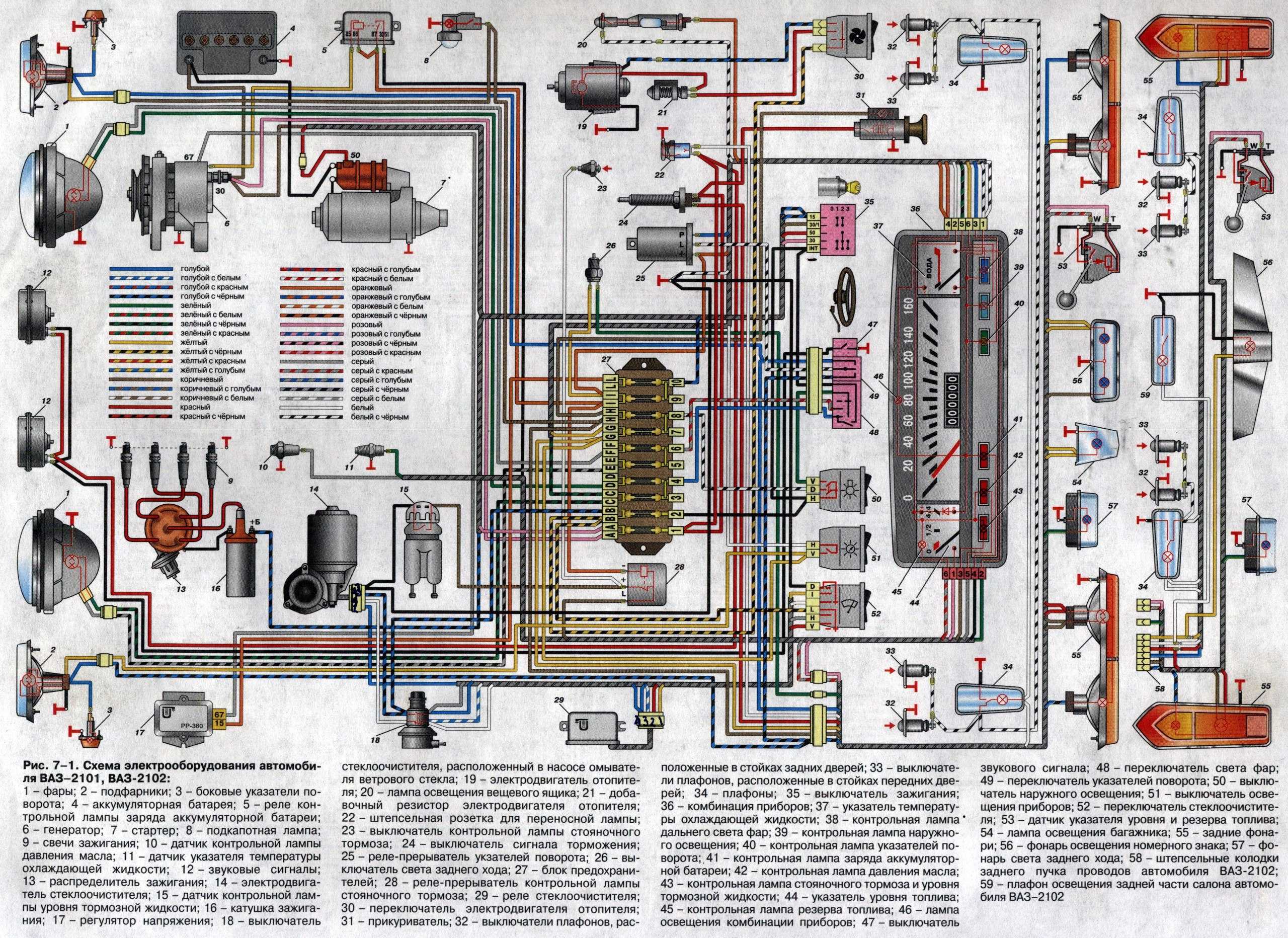

Реле поворотов ВАЗ 2101 схема подключения.
Схема поворотов ВАЗ 2101 основана на электромагнитнотепловые РС57. Принцип подключения реле поворотов ВАЗ 2101 достаточно простой и распространялся на все автомобили, которые выпускались в те годы.Реле поворотов ВАЗ 2101 электромагнитнотепловые типа РС57 состоит из сердечника с обмоткой, панели, двух якорьков, нихромовой струны, сопротивления и двух пар контактов. Левый якорь с парой контактов размыкает и замыкает цепь сигнальных ламп, а правый со своими контактами обеспечивает работу контрольной лампы.
Реле поворотов ВАЗ 2101 принцип работы.
При включении переключателя поворотов ток от аккумулятора проходит через сопротивление и нихромовую струну реле поворотов ВАЗ 2101 на лампы указателей. При этом происходит нагрев струны, которая в результате теплового расширения удлиняется, уменьшая зазор в контактах, но так как сопротивление цепи высоко, сигнальные лампы гореть не будут. Замыкание контактов приводит к выводу из цепи сопротивления и нихромовой струны, сопротивление снижается, загораются сигнальные лампы.
В то же время в обмотке сердечника увеличивается проходящий ток, что приводит к образованию электромагнитного поля, которое притягивает дополнительный правый якорек, замыкая его пару контактов и включая контрольную лампу. Так как ток через струну при этом не проходит то она остывает и принимает первоначальную длину размыкая контакты. Сигнальные лампы тухнут, уменьшается ток в обмотке якоря, размыкаются контакты сигнальной лампы. Частота включения и выключения сигнальных лап такого реле 60 – 120 раз в минуту.Недостатком реле поворотов ВАЗ 2101 является наличие нихромовой струны, которая в процессе работы нагревается, что приводит к нагреву самого реле. Кроме этого при продолжительной работе реле струна вытягивается и реле приходит в негодность. Применение такого реле в качестве реле аварийной сигнализации так же не возможно, так как из-за прохождения большого тока и продолжительного времени работы реле будет нагреваться ещё сильнее, что может привести к возгоранию. Так же прохождение большого тока через нихромовую струну будет способствовать быстрому её вытягиванию и перегоранию, что приведёт к быстрому выходу из строя реле.
Реле поворотов ВАЗ 2101 замена на электронное реле.
При желании можно поменять электромагнитнотепловые реле ВАЗ 2101 на электронное реле применяемые на ВАЗах последующих марок. Подключение производится практически так же. Кроме штатных проводов необходимо добавить только один провод соединяющий электронное реле с массой автомобиля. В этом случае, так же можно подключить и кнопку аварийной сигнализации.
Типы и конструкция выключателей аварийной сигнализации
Все выключатели аварийки делятся на два конструктивных вида:
Наибольшее распространение сегодня получили кнопочные устройства — включение и выключение сигнализации с их помощью осуществляется нажатием кнопки (одним — для включения, повторным — для отключения). Клавишные выключатели распространены гораздо меньше (в основном на грузовых автомобилях), для их включения и отключения необходимо нажимать на противоположные стороны клавиши.
Конструкция выключателя аварийной сигнализации
Схема включения указателей поворота и аварийной сигнализации
Конструктивно все типы выключателей просты, их основу составляет контактная группа того или иного типа, состоящая из неподвижных и подвижных контактов, она помещена в корпус и механически соединена с кнопкой или клавишей. В устройстве может быть 6-8 контактов, с их помощью коммутируется сразу несколько цепей — всех указателей поворота, а также и собственной сигнальной лампы. Причем присутствуют как нормально разомкнутые, так и нормально замкнутые контакты, что позволяет выполнять необходимую коммутацию цепей с минимальным количеством дополнительных элементов.
На задней части корпуса выключателя располагаются клеммы для подключения к электросистеме автомобиля. Обычно используются стандартные клеммы ножевого типа, они могут соединяться как с индивидуальными разъемами типа «мама», так и с общей колодкой. В отечественных выключателях часто используются клеммы по типу октального цоколя — клеммы расположены по кругу вокруг пластикового выступа, играющего роль ключа для правильного подключения. Под такие клеммы выпускаются специальные разъемы.
Также на корпусе выключателя выполнены монтажные элементы для фиксации устройства на приборной панели или рулевой колонке. Сегодня чаще всего встречаются разного рода пружинящие пластиковые защелки, на выключателях старого образца используется фиксация с помощью одной гайки или нескольких винтов.
Любой выключатель аварийной сигнализации обязательно имеет встроенную сигнальную лампу или светодиод — она оповещает о включении и работе сигнализации. Обычно лампа располагается под прозрачной кнопкой либо под прозрачными элементами в кнопке/клавише или корпусе. Лампа/светодиод подключается к системе сигнализации (а точнее — к реле-прерывателю указателей поворотов и аварийной сигнализации), поэтому она, как и лампы в поворотниках, работает прерывисто.
В кнопочных выключателях предусмотрен механизм фиксации, благодаря которому кнопка и связанная с ней группа подвижных контактов фиксируется в нажатом (утопленном) положении. Как правило, такие устройства выключены при утопленной кнопке, поэтому для включения сигнализации необходимо отжать кнопку. В клавишных выключателях клавиша также фиксируется в каждом из двух положений.
Выключатель аварийной сигнализации обозначен стандартной пиктограммой — треугольником, очерченным двойной белой полосой на красной кнопке. Однако на старых устройствах встречается треугольник, очерченный широкой белой полосой на красной кнопке, а на многих современных автомобилях треугольник начерчен красной двойной полосой на черной кнопке. В любом случае, аварийка имеет пиктограмму в виде треугольника, и перепутать ее с чем-либо другим невозможно.
Независимо от конструкции и типа, выключатели аварийки выпускаются в двух исполнениях — на рабочее напряжение 12 и 24 В. Как правило, эти устройство не взаимозаменяемы, так как в них установлены сигнальные лампы на соответствующее напряжение. Все устройства имеют рабочий ток до 3-5 А.
Функционирует выключатель аварийной сигнализации следующим образом. Выключатель входит в состав цепей указателей поворота, однако в выключенном положении он не оказывает влияния на их нормальную работу — поворотники на правой и левой половине транспортного средства функционируют отдельно друг от друга. При включении аварийки цепи указателей поворота коммутируются таким образом, что они работают одновременно. То есть, выключатель подключает к реле указателей поворота сразу все приборы световой сигнализации, и они синхронно работают в прерывистом режиме. После выключения сигнализации цепи указателей поворота переходят в нормальный режим работы.
Следует отметить, что во многих выключателях предусмотрена функция обеспечения работоспособности аварийной сигнализации даже в случае неисправности одного или нескольких указателей поворота. Это достигается определенной коммутацией цепей поворотников (их ламп и реле), а также наличием вспомогательных электронных компонентов.
Генератор ВАЗ 2106: назначение и функции
Автомобильный генератор — это небольшое электрическое устройство, главной задачей которого является преобразование механической энергии в электрический ток. В конструкции любого автомобиля генератор нужен для зарядки аккумулятора и подпитки всех электронных приборов в момент работы мотора.
Задача генератора — обеспечивать бесперебойную работу всех электрических систем машины и АКБ
Как именно работает генератор на автомобиле ВАЗ 2106? Все процессы преобразования энергии из механической в электрическую осуществляются по строгой схеме:
- Водитель поворачивает ключ в замке зажигания.
- Сразу же ток от аккумулятора через щётки и иные контакты поступает на обмотку возбуждения.
- Именно в обмотке появляется магнитное поле.
- Начинает вращаться коленвал, от которого приводится в движение и ротор генератора (генератор связан с коленвалом ременной передачей).
- Как только ротор генератора достигает определённой скорости вращения, генератор переходит в стадию самовозбуждения, то есть в дальнейшем все электронные системы запитываются только от него.
- Показатель работоспособности генератора на ВАЗ 2106 выводится в виде контрольной лампы на приборную панель, поэтому водитель всегда может видеть, достаточно ли заряда устройства для полноценной работы авто.
Штатное устройство для «шестёрки»
Устройство генератора Г-221
Прежде чем говорить об особенностях конструкции генератора ВАЗ 2106, следует уточнить, что он имеет уникальные фиксаторы для крепления на моторе. На корпусе устройства расположены специальные «ушки», в которые вставляются шпильки, закручиваемые гайками. А чтобы «ушки» не изнашивались в процессе работы, их внутренние части снабжены высокопрочной резиновой прокладкой.
Сам генератор состоит из нескольких элементов, каждый из которых мы сейчас рассмотрим в отдельности. Все эти устройства встроены в легкосплавный литой корпус. Чтобы прибор в процессе длительной работы не перегревался, в корпусе есть множество мелких отверстий для вентиляции.
Устройство надёжно фиксируется в мотору и подключается к различным системам авто
Обмотка
В силу того, что генератор имеет три фазы, в нём устанавливаются сразу обмотки. Задача обмоток — генерировать магнитное поле. Разумеется, для их изготовления используется только специальная медная проволока. Однако для защиты от перегрева провода обмоток покрываются двумя слоями теплоизоляционного материала или лака.
Медная толстая проволока редко рвётся или перегорает, поэтому эта часть генератора считается наиболее долговечной
Реле-регулятор
Так называется электронная схема, контролирующая напряжение на выходе из генератора. Реле необходимо для того, чтобы в аккумулятор и другие устройства попадало строго ограниченное количество напряжения. То есть основная функция реле-регулятора — контроль за перегрузками и поддержание оптимального напряжения в сети около 13.5 В.
Маленькая пластина со встроенной схемой для контроля напряжения на выходе
Ротор
Ротор — это главный электрический магнит генератора. Он имеет всего одну обмотку и располагается на коленчатом валу. Именно ротор начинает вращаться после запуска коленвала и придаёт движение всем остальным частям устройства.
Ротор — главный вращающийся элемент генератора
Щётки генератора
Щётки генератора находятся в щёткодержатели и нужны для выработки тока. Во всей конструкции именно щётки изнашиваются быстрее всего, так как на них ложится основная работа по генерации энергии.
Внешняя сторона щёток может быстро изнашиваться, из-за чего наблюдаются перебои в работе генератора ВАЗ 2106
Диодный мост
Диодный мост чаще всего называют выпрямителем. Он состоит из 6 диодов, которые размещаются на печатной плате. Главная работа выпрямителя — преобразовать переменный ток в постоянный, чтобы поддерживать стабильную работу всех электронных приборов автомобиля.
Из-за специфичной формы водители часто называют диодный мост «подковой»
Шкив
Шкив — это приводной элемент генератора. Ремень натягивается одновременно на два шкива: коленвала и генератора, поэтому работа двух механизмов непрерывно связана между собой.
Один из элементов генератора
Инструкция по замене панели приборов 2101 на 2106
Замена панели приборов 2101 на 2106 технологически состоит из этапов: механическая установка и электрическое подключение. Оговорюсь сразу что некоторые виды приведенных ниже работ могут в жизни отличаться от изложенного, в связи с низким качеством приборных панелей имеющихся сейчас в продаже. Сразу отмечу что к приборной панели 2106 устанавливалась панель радиоприемника (консоль) 2106, поэтому некоторые пункты могут бвть написаны применительно к такой установке.Также на фото имеет место прочая не штатнаяя проводка (под ЦЗ и т.п.)– не пугайтесь, к нашей теме она не имеет отношения.
