Распиновка блока предохранителей ВАЗ 2106, схема
Если у Вас происходят какие то проблемы с электрооборудованием: пропал или не работает ближний или дальний свет, не работают поворотники, печка, прикуриватель, вентилятор, дворники, пропал сигнал и т.д., то это все может быть причиной того что перегорел предохранитель. Значит нужно его заменить.
Для этого нужно знать расположение монтажного блока. А находится он под рулем, с левой стороны. Для того, что бы понять за что отвечают предохранители ВАЗ 2106, нужно рассмотреть простую распиновку старого блока предохранителей (БП) и посмотреть описание ниже.
Таблица «Обозначения предохранителей ВАЗ 2106»
| Номер предохранителя | Ток, А | За что отвечает |
| 1 | 16 | 1. Плафоны 2. Звуковые сигналы 3. Штепсельная розетка 4. Прикуриватель 5. Стопы в задних фонарях 6. Фонари сигнализации открытых передних дверей 7. Часы |
| 2 | 8 | 1. Стеклоочиститель и реле стеклоочистителя 2. Электродвигатель дворников 3. Электродвигатель печки |
| 3 | 8 | Левая фара (дальний свет) и контрольная лампа включения дальнего света |
| 4 | 8 | Правая фара (дальний свет) |
| 5 | 8 | Левая фара (ближний свет) |
| 6 | 8 | Правая фара (ближний свет) |
| 7 | 8 | 1. Левый передний габарит 2. Правый задний габарит 3. Свет багажника 4. Подсветка номера 5. Подсветка приборов 6. Подсветка прикуривателя |
| 8 | 8 | 1. Правый передний габарит 2. Левый задний габарит 3. Подсветка номера 4. Подкапотная лампа 5. Контрольная лампа габаритного огня |
| 9 | 8 | 1. Датчик давления масла с контрольной лампой 2. Датчик температуры охлаждающей жидкости 3. Уровень топлива с контрольной лампой резерва 4. Контрольные лампы включения стояночного тормоза и уровня тормозной жидкости 5. Поворотники и соответствующие контрольные лампы 6. Контрольная лампа заряда аккумуляторной батареи 7. Контрольная лампа управления воздушной заслонкой карбюратора 8. Запорный клапан карбюратора 9. Тахометр 10. Лампы заднего хода 11. Лампа освещения вещевого ящика 12. Обмотка реле обогрева заднего стекла |
| 10 | 8 | 1. Регулятор напряжения. 2. Обмотка возбуждения генератора |
| 11 | 8 | Резервный |
| 12 | 8 | Резервный |
| 13 | 8 | Резервный |
| 14 | 16 | Обогрев заднего стекла |
| 15 | 16 | Вентилятор системы охлаждения двигателя |
| 16 | 8 | «Аварийка» |
Видео-обзор расшифровки.
Схема электрооборудования ВАЗ-2106 (новая)
Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.
1 — передние фонари; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле лампы сигнализатора заряда аккумуляторной батареи; 5 – реле включения ближнего света фар; 6 — реле включения дальнего света фар; 7 – стартер; 8 – генератор; 9 – наружные фары; 10 – внутренние фары; 11 – датчик включения электродвигателя вентилятора; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 – звуковой сигнал; 14 – катушка зажигания; 15 – распределитель зажигания; 16 – свечи зажигания; 17 — электромагнитный клапан карбюратора; 18 – датчик указателя температуры охлаждающей жидкости; 19 – подкапотная лампа; 20 – выключатель света заднего хода; 21 – датчик указателя давления масла; 22 – датчик сигнализатора недостаточного давления масла; 23 – датчик сигнализатора недостаточного уровня тормозной жидкости; 24 — моторедуктор очистителя ветрового стекла; 25 – коммутатор*; 26 — электродвигатель омывателя ветрового стекла; 27 – реле включения электродвигателя вентилятора**; 28 – регулятор напряжения; 29 – реле-прерыватель очистителя ветрового стекла; 30 – дополнительный блок предохранителей; 31 – основной блок предохранителей; 32 – реле-прерыватель аварийной сигнализации и указателей поворота; 33 – реле включения обогрева заднего стекла***; 34 – выключатель стоп-сигнала; 35 – штепсельная розетка для переносной лампы****; 36 – добавочный резистор электродвигателя отопителя; 37 – электродвигатель отопителя; 38 – переключатель электродвигателя отопителя; 39 – часы; 40 – лампа освещения вещевого ящика; 41 – прикуриватель; 42 – выключатель аварийной сигнализации; 43 – регулятор освещения приборов; 44 – лампа сигнализатора уровня тормозной жидкости; 45 – трехрычажный переключатель; 46 – выключатель зажигания; 47 – выключатель обогрева заднего стекла***; 48 – выключатель заднего противотуманного фонаря; 49 – выключатель наружного освещения; 50 – выключатели плафонов, расположенные в стойках передних дверей; 51 – моторедукторы электростеклоподъемников передних дверей***; 52 – выключатели плафонов, расположенные в стойках задних дверей; 53 – выключатель контрольной лампы стояночного тормоза; 54 – плафоны освещения салона; 55 – указатель уровня топлива с сигнализатором резерва; 56 – указатель температуры охлаждающей жидкости; 57 – указатель давления масла с сигнализатором недостаточного давления; 58 – тахометр; 59 – лампа сигнализатора стояночного тормоза; 60 – лампа сигнализатора заряда аккумуляторной батареи; 61 – лампа сигнализатора воздушной заслонки карбюратора; 62 – контрольная лампа габаритного света; 63 – лампа сигнализатора указателей поворота; 64 – лампа сигнализатора дальнего света фар; 65 – спидометр VAZ-2106; 66 – выключатель сигнализатора воздушной заслонки карбюратора; 67 – переключатель электростеклоподъемника левой передней двери***; 68 – реле включения электростеклоподъемников передних дверей***; 69 – переключатель электростеклоподъемника правой передней двери***; 70 – задние фонари; 71 – фонари освещения номерного знака; 72 – датчик указателя уровня и резерва топлива; 73 – колодки, подключаемые к элементу обогрева заднего стекла***; 74 – лампа освещения багажника; 75 – задний противотуманный фонарь.
Порядок условной нумерации штекеров в колодках:
а – коммутатора; б – датчика-распределителя зажигания; в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла; г – реле прерывателя аварийной сигнализации и указателей поворота; д – трехрычажного переключателя.
* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705. ** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710. *** Устанавливается на части автомобилей. **** С 2000 г. не устанавливается.
Электросхема ВАЗ-2106 карбюратор — полный вид:
Замена ламп подсветки приборной панели
Первая и вполне логичная проблема, из-за которой не горит подсветка приборов – это выход из строя сразу всех или только нескольких лампочек. В этом случае решением будет только их замена. Выполняется она следующим образом:
- самой сложной задачей будет демонтаж всей приборной панели, который, к сожалению, необходим для установки новых ламп. Он, в свою очередь, требует отсоединения всех электрических разъемов, шланга эконометра и отключения троса спидометра. Также придется снимать дополнительную панель, под которой располагаются разъемы для прикуривателя и системы подсвет;
- выкручиваем вышедшие из строя контрольные и подсвечивающие лампы;
- устанавливаем новые изделия, которые подбираются по характеристикам, указанным в спецификации авто.
Если вы намереваетесь заменять лампочки подсветки торпеды, то должны знать, что их всего четыре. Располагаются они попарно в верхней и нижней части приборной панели. Кроме того, под ней размещаются контрольные индикаторы, которые позволяют увидеть:
- уровень топлива и заряда аккумуляторной батареи;
- индикацию включения дальнего света и габаритных огней, активации ручника;
- индикацию включения поворотников;
- давление смазочной жидкости в двигателе.
Вместо обычных лампочек накаливания, которые устанавливаются по умолчанию на заводе, сегодня можно использовать светодиоды. Они обеспечивают целый ряд преимуществ. Во-первых, служат гораздо дольше и существенно снижают нагрузку на бортовую электрическую сеть автомобиля. Во-вторых, можно значительно улучшить внешний вид торпеды, монтируя светодиоды разных цветов. Но такая замена обойдется несколько дороже, чему установка стандартных ламп.
Проверка датчиков приборов на ВАЗ 2101-ВАЗ 2107
Согласитесь не удобно же вить ехать и не знать сколько бензина осталось в баке, из-за того что датчик уровня топлива пришел в негодность. Поэтому чтобы такого не случалось, мы с вами сегодня разберём вопрос касающийся проверки датчиков приборов на работоспособность.
Какого типа устанавливались с завода датчики? На большинство карбюраторных автомобилях ставились датчики по типу:
- БМ-150 – Это датчик который следит за уровнем топлива в автомобиле
- ТМ-106 – Такой датчик следит за температурой охлаждающей жидкости
- ММ393А – А этот датчик нужен для того, чтобы следить за давлением масла в системе
- ММ-120 – Благодаря этому датчику, загорается контрольной лампа давления масла.
- РС-492 – А это уже реле-прерыватель благодаря которому лампа ручника не горит а мигает.
Когда нужно проверят датчики на работоспособность?
Примечание! Фотографии приборов для наглядности , показаны на примере от автомобиля ВАЗ 2106!
Каждый датчик нужно проверять по мере выходу его из строя, так например:
1. При выходе из строя датчика уровня топлива, указатель который показывает уровень топлива будет либо сильно врать, либо его стрелка вообще нечего показывать не будет.
2. При выходе из строя датчика температуры охлаждающей жидкости, произойдёт идентичная ситуация а именно указатель температуры двигателя будет либо врать, либо его стрелка вообще не будет работать.
3. При выходе из строя датчик указателя давления масла, произойдёт точно такая же ситуация как и датчиками которые приведены выше.
4. При выходе из строя датчик контрольной лампы давления масла, лампа будет либо постоянно гореть, либо она не будет выключаться вообще что приведёт вас в замешательство.
5. При выходе из строя реле-прерыватель контрольной лампы ручника, лампа которая сообщает то что машина стоит на ручнике будет постоянно гореть, а не мигать как это требуется.
Примечание! Не во всех случаях при неправильной работе приборов виноваты лишь только датчики, иногда это могут быть и сами приборы которые неисправны, поэтому возьмите это себе во внимание!
Контрольные приборы
Снятая комбинация приборов
1 – держатель
Cтрелками показаны патроны контрольных ламп и лампа освещения комбинации приборов (средняя вверху).
1
Осторожно отверткой снимите крышку гнезда радиоприемника на панели приборов или проволочным крючком либо отверткой снимите левый дефлектор системы отопления салона
2. Отогните правый пружинный держатель 1 и вытолкните комбинацию приборов из гнезда. В случае повреждения правого держателя отогните левый, к которому можно подобраться рукой из-под панели приборов при снятом блоке предохранителей.
3. Отсоедините от комбинации приборов штепсельные колодки жгута проводов и гибкий вал привода спидометра, предварительно отвернув гайку крепления гибкого вала.
4. Установку комбинации приборов производите в обратном порядке.
ВНИМАНИЕ: При снятии комбинации приборов обратите внимание на то, как был проложен гибкий вал привода спидометра, и при установке комбинации приборов расположите гибкий вал по прежней трассе, не допуская его изгибов радиусами менее 100 мм
Подкапотная проводка
Основная часть электрической проводки расположена в моторном отсеке, где размещены главные элементы, электронные и механические датчики автомобиля. Значительное количество проводов снижают общий эстетичный вид мотора, опоясанный множественным количеством кабельной проводки
Для удобного обслуживания механических компонентов двигателя производитель укладывает проводку в пластиковую оплётку, исключив её перетирание о металлические элементы кузова и скрывая её в полостях кузова вне поля зрения, чтобы она не отвлекала внимание от силового агрегата
Под капотом электрическая проводка обеспечивает подключение основных элементов силового агрегата
Под капотом на двигателе размещено множество вспомогательных элементов, потребляющих или генерирующих электрическую энергию как стартер, генератор, датчики. Все приборы соединены между собой определённым образом и в порядке, отражённом на электрической схеме. Провода закреплены в безопасном и незаметном месте, что исключает их наматывание на движущиеся элементы шасси и мотора.
Внутри моторного отсека размещены провода заземления, плотное соединение которых допустимо только на гладкой металлической поверхности. Надёжный контакт заземления через кузов автомобиля обеспечивает единую цепь обратного тока от минусовой клеммы аккумулятора, являющейся «массой» транспортного средства. Собранные в пучки кабели от датчиков уложены в защитный кожух, обеспечивающий изоляцию от тепла, жидкостей и радиопомех.
В систему проводки, размещённой в подкапотном пространстве, входят:
- аккумулятор;
- стартер;
- генератор;
- модуль зажигания;
- высоковольтные провода и свечи зажигания;
- многочисленные датчики.
Как заменить датчик уровня топлива, тот же DUT на ВАЗ 2101-ВАЗ 2107?
Вывод: 1) Во-первых, извлеките топливный бак из автомобиля, иначе датчик не может быть удален, поскольку он будет прилегать к заднему крылу автомобиля при его удалении. (О том, как снять топливный бак, см. Статью: «Замена бензобака на ВАЗ»)
2) Затем снимите шесть гаек (на фото уже снято несколько гаек, а одна гайка не видна), которые фиксируют фланец топливного датчика, а затем вытаскивают датчик и тем самым удаляют его из автомобиля.
3) После этого обратите внимание на место, где фланец датчика крепится гайками, но после снятия датчика прокладка удерживала фланецную прокладку датчика на штифтах, которые также необходимо было снять
Не горит панель приборов на ВАЗ 2107 причины и способы устранения поломок
Если не горит панель приборов на ВАЗ 2107, то это не оказывает негативного влияния на эксплуатацию автомобиля в светлое время суток. Однако очень сильные неудобства возникают с наступлением сумерек. Очень трудно управлять автомобилем в ночное время, если при этом не работает освещение приборной панели. В чем могут быть причины неисправности подсветки приборки на автомобиле ВАЗ 2107, а также способы их устранения, рассмотрим детально.
Какие причины неработоспособности подсветки приборной панели на ВАЗ 2107
Ситуация, когда при включении подсветки панели приборов, отсутствует ее работоспособность, однозначно является неприятной. Если это произошло, то необходимо как можно быстрее устранить поломку, так как эксплуатация автомобиля в ночное время суток — это совсем не редкость, а обычное дело. Если не горит подсветка приборной панели ВАЗ 2107, то причиной этого могут быть следующие факторы:
- Неисправность ламп накаливания. Случается такое редко, однако в силу того, что с завода освещение щитка реализуется за счет использования ламп накаливания, периодически возникает их перегорание. Устранить неисправность можно посредством замены осветительных элементов, а лучше установить светодиоды. Чтобы произвести замену, понадобится демонтировать щиток приборов. Сделать это не трудно, однако понадобится немало времени на разборку щитка. В щитке располагаются осветительные элементы, которые и необходимо заменить, чтобы восстановить работоспособность подсветки панели приборов ВАЗ 2107. Предварительно перед заменой следует проверить исправность каждой лампы. В конструкции щитка используется 4 основных элемента освещения, которые и отвечают за освещение, а также дополнительные — выступают в качестве индикации. Если же пришлось выполнить разборку панели, то рекомендуется сразу выполнить ее тюнинг.
Это основные причины неисправности освещения щитка приборов на ВАЗ 2107. Кроме основных неисправностей, есть дополнительные, например, повреждение питающего провода. Если в арсенале имеется мультиметр, то выявить такую неисправность не составит большого труда. Даже при отсутствии мультиметра вовсе не обязательно обращаться в автосервис, чтобы исправить возникшую неисправность, можно использовать пробник с лампочкой.
Какие лампы устанавливать в панель приборов для освещения
Одна из встречающихся причин неисправности — это перегорание ламп накаливания. Чтобы восстановить работоспособность освещения приборки, понадобится ее разобрать, и произвести замену ламп. В силу того, что подсветка приборки ВАЗов реализуется за счет применения обычных ламп накаливания, многие автовладельцы стремятся модернизировать такую конструкцию. Выясним, какие лампы устанавливать в приборку, чтобы восстановить работоспособность освещения.
- Если необходимо заменить осветительные элементы накаливания, отвечающие за подсветку, то понадобятся лампочки типа АМН 12-3-1 (T3W). Это обычные нитевые лампочки, которые устанавливаются в приборку ВАЗов с завода.
- Если необходимо заменить индикаторные осветители, то используются элементы типа А 12-1,2.
Если возникла проблема с перегоранием ламп накаливания приборки ВАЗ 2107, то не имеет смысла покупать такие же элементы, так как их главное достоинство — это низкая цена. Вместе с тем они имеют непродолжительный срок службы, а также их качество свечения желает лучшего. Именно поэтому рекомендуется сразу установить светодиодные лампы в подсветку панели приборов семерки.
Как видно из материала, устранить неисправность подсветки панели приборов семерки вовсе не трудно. Для этого необходимо должным образом подойти к выявлению причин поломки, и осуществить устранение неисправности. Если есть желание, то приборку можно тюнинговать не только путем вкручивания вместо галогеновых ламп светодиодных, но еще и дополнить щиток светодиодными лентами, что позволит улучшить качество освещения щитка и придать индивидуальности.
11.6.3. Методика поиска неисправностей приборов
Электрическая схема соединений комбинации приборов
(вид сзади)
|
|
| 1 – указатель температуры охлаждающей жидкости;
2 – лампа освещения комбинации приборов; |
8 – контрольная лампа указателей поворота; 9 – контрольная лампа наружного освещения; 10 – контрольная лампа дальнего света фар; 11 – диод защиты приборов; А – порядок условной нумерации штекеров в колодках комбинации приборов |
Схема включения контрольных приборов
|
|
| 1 – датчик контрольной лампы давления масла; 2 – датчик указателя температуры охлаждающей жидкости; 3 – датчик указателя уровня и резерва топлива; 4 – контрольная лампа резерва топлива; 5 – контрольная лампа стояночного тормоза и уровня тормозной жидкости; 6 – контрольная лампа давления масла; 7 – указатель уровня топлива; 8 – комбинация приборов; |
9 – указатель температуры охлаждающей жидкости; 10 – блок предохранителей; 11 – выключатель зажигания; 12 – генератор; 13 – аккумуляторная батарея; 14 – реле-прерыватель контрольной лампы стояночного тормоза; 15 – выключатель контрольной лампы стояночного тормоза; 16 – датчик уровня тормозной жидкости; |
Схемы включения контрольных ламп заряда аккумуляторной батареи, дальнего света
фар, габаритного света и указателей поворота даны ранее на рис. , , и
.Указатель температуры охлаждающей жидкости
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||
|
Указатель уровня топлива
Методика проверки аналогична описанной . При
этом надо иметь в виду, что к штекеру «W» датчика указателя присоединяется провод,
идущий к контрольной лампе резерва топлива, а к штекеру «Т» – провод, идущий
к самому указателю.
Если стрелка указателя находится постоянно в начале шкалы и не отклоняется после
замыкания с массой наконечника провода, отсоединенного от штекера «Т» датчика,
то проверьте прибор. Для этого снимите комбинацию приборов, отсоедините от нее
правую (красную) колодку и при включенном зажигании соедините с массой штекер
1 красной колодки комбинации приборов. При исправном приборе стрелка должна
отклониться до конца шкалы.
Когда стрелка указателя постоянно находится в конце шкалы, то исправность прибора
можно проверить, отсоединив от указателя розовый провод (идущий к штекеру «Т»
датчика). В этом случае у исправного прибора при включенном зажигании стрелка
должна находиться против отметки «0». Исправность прибора можно проверить, отсоединив
колодку жгута проводов от правой (красной) колодки комбинации приборов. При
включенном зажигании стрелка должна находиться в начале шкалы.
Что делать
Для начала нужно провести диагностику, то есть выяснить то, какая именно деталь повреждена — датчик, проводка или сам индикатор. Для этого используется обычный мультиметр, но можно заменить ее и контрольной лампой.
Для начала нужно получить доступ к топливной секции и непосредственно самому датчику уровня топлива. Для этого на заведенном автомобиле нужно снять разъем в технологическом люке под задним диваном авто. Затем по схеме электрического питания нужно определить, какой провод идет от датчика к индикатору топлива. Один разъем мультиметра нужно подключить к массе авто, другой — к плюсовой клемме выходящего из отверстия провода. Мультиметр должен показать напряжение бортовой сети (12 В). Если замкнуть плюсовую клемму на массу авто, то стрелка индикатора должна показать полный бак. Если этого не происходит — виновата проводка или сам индикатор. Если стрелка взметнулась в крайнее положение — проблема в датчике топлива.
Современные датчики топлива лучше менять в сборе. Их цена не настолько велика, чтобы заниматься мало помогающим делу ремонтом. Однако в некоторых случаях можно попробовать почистить датчик от грязи и попробовать отрегулировать бегунок. Для этого придется извлечь датчик (предварительно необходимо слить топливо, заглушить авто и снять минусовую клемму с аккумулятору). После извлечения датчика нужно осмотреть рабочую поверхность секторов на предмет износа. Если ширина линии износа невелика, можно отрегулировать бегунок так, чтобы он перемещался по неповрежденной поверхности секторов.
Если некорректные показания указателя уровня топлива не связаны с датчиком топлива, то придется вынимать индикатор из приборной панели. Проблемы с проводкой диагностируются также с помощью мультиметра. Неисправность самого прибора определяется вручную после снятия прибора — если стрелку заклинило, то можно попробовать очистить и отрегулировать.
Расположение датчиков на схеме ЭСУД с контроллером 21067-1411020-21 (21067-1411020-22) ВАЗ 2107
ЭСУД — электронная система управления двигателем.
Наименование устройств, обозначенных на схеме:
- ЭБУ;
- Датчик кислорода диагностический;
- Колодки жгута структуры поджигания и жгута правого бразговика;
- Клеммная колодка жгута структуры зажжения к жгуту заднему;
- Датчик концентрации кислорода управляющий;
- Клеммная колодка жгута заднего к жгуту системы зажжения;
- Электрический бензонасос;
- Диагностическая колодка;
- Датчик скорости;
- Регулятор холостого хода;
- Датчик положения дроссельной заслонки (ДПДЗ);
- Датчик температуры охлаждающей жидкости (ДТОЖ);
- Датчик массового расхода воздуха (ДМРВ);
- Датчик положения коленчатого вала (ДПКВ);

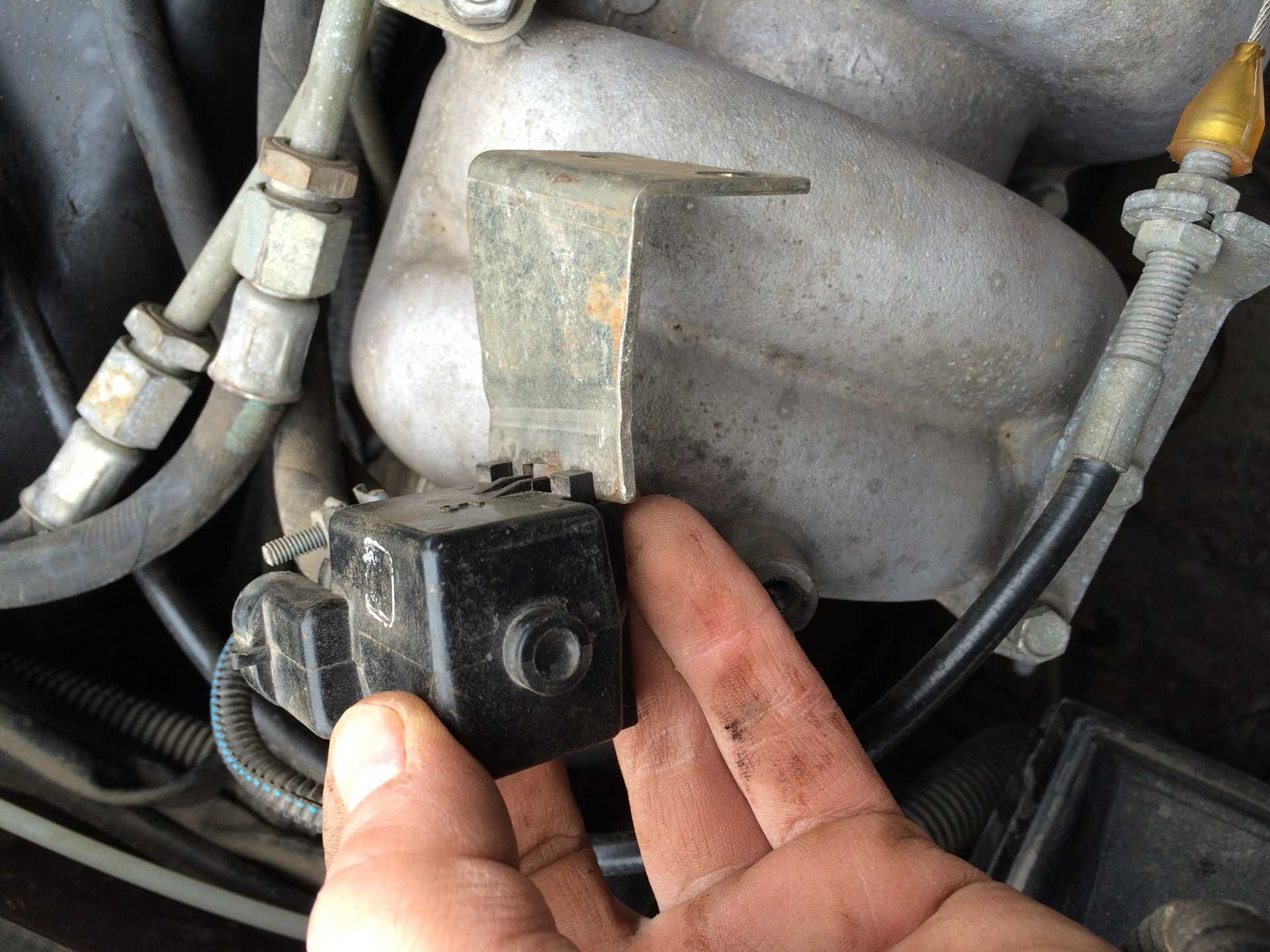

- Электромагнитный клапан продувки адсорбера;
- Катушка зажжения;
- Свечи поджигания;
- Форсунки;
- Клеммная колодка жгута структуры поджигания к жгуту панели приборов;
- Предохранитель цепи питания ЭБУ;
- Релюшка поджигания;
- Предохранитель релюшки поджигания;
- Предохранитель цепи питания электрического бензонасоса;
- Релюшка электрического бензонасоса;
- Клеммная колодка жгута структуры поджигания к жгуту форсунок;
- Клеммная колодка жгута форсунок к жгуту системы поджигания;
- Клеммная колодка жгута панели приборов к жгуту структуры зажжения;
- Замок зажигания;
- Контакты 8 — клеммных колодок жгута панели приборов и жгута щитка приборов;
- Блок предохранителей;
- Блок контрольных лампочек.
- A — к контакту “плюс” аккумулятора;
- В1 — точка заземления жгута заднего;
- В2, В3 — точки заземления жгута структуры поджигания.
Сколько стоит новый датчик уровня топлива, указатель?
Цена за новый датчик топлива для “классики” находится в пределах 300-400 рублей. Указатель уровня топлива чуть дороже – 400-500 рублей. Все цены указаны для розничных магазинов (регион – Москва и Московская область).
Обратившийся к нам читатель – автолюбитель со стажем. В былые годы Леонид Иванович на «Жигулях» объездил всю страну. Ремонтировал и обслуживал машину сам – тогда это считалось вполне естественным, поскольку попасть простому смертному на СТО было непросто – очередь. Когда пришло время покупать новую машину, выбрал «классику», вишневую ВАЗ-21074, благо конструкция машины знакома до последнего винтика.
К первому ТО (пробег 2600 км) появились проблемы: бензобак раздувается и шумно ухает, когда открываешь пробку, стрелка указателя топлива при движении пляшет по всей шкале. И пусть на ходовые качества это не влияло, хотелось, чтобы на новой машине все было как надо.
В сервисе жалобу клиента восприняли без энтузиазма. Стрелка гуляет – значит, прибор работает. А что амплитуда великовата – не беда, не спидометр же. Да и куда пенсионеру спешить? Захочет узнать, сколько бензина осталось – остановится на минутку на обочине, подождет, пока волна в баке утихнет, и спокойно считает показание прибора. Однако в работу машину взяли, пообещав «попытаться исправить» ситуацию. Слесари грешили на датчик, который на впрысковой «классике» объединен с бензонасосом. Дорогой узел и приговорили к замене – благо, по гарантии. Однако посмотреть, что и как будут делать с машиной – не дали. То ли фирменные секреты берегут от посторонних глаз, то ли по той же причине, по которой покупателю колбасы лучше не знать, как ее делают. Но так или иначе, за ТО и ремонт счет выставили на 4590 рублей. И все бы ничего, но бак по-прежнему раздувался на жаре, а узнать, сколько в нем топлива, владелец мог только на неподвижной машине или с помощью мерной палочки, которую впору возить в багажнике.
Помня про близкую зиму, Леонид Иванович на всякий случай проверил плотность электролита (эта операция входила в оплаченный перечень работ СТО). Такого он не ожидал – 1,19 г/смз! Жалких ампер-часов пока хватало для пуска исправного мотора, но впереди холодa. Мало того, что с такой плотностью в мороз двигатель не пустишь, так замерзший электролит запросто разорвет батарею.
Тогда автолюбитель понял, что от сервиса ждать помощи не приходится, и обратился в редакцию. Нам случай со стрелкой показался интересным, поэтому в гараж к владельцу снарядили технический десант.
С излишним давлением в баке разобрались быстро – был передавлен неудачно проложенный шланг вентиляции. Заметим, с подобной проблемой мы столкнулись и на нашей «пятерке». Его укоротили, переставили на другой выход тройника, и дыхание восстановилось. Только сгиб был в таком месте, что не увидеть его, меняя бензонасос ваз 2107, просто невозможно. Может, вопреки акту выполненных при ТО работ его и не трогали?
Стрелка указателя уровня топлива ваз 2104 при разгоне, торможении и езде по неровной дороге действительно скакала по всей шкале. Исключение – полный или пустой бак: тогда амплитуда колебаний ее незначительна, и показания вполне правдоподобны.
Поиск причин своеобразного поведения указателя начали от печки, то есть от бензобака. Извлекли бензонасос, пошевелили поплавок – стрелка указателя отзывается мгновенно, пропорционально, но резко. Датчик исправен, но и указатель работает – только плавности ему действительно не хватает.
Как мы выяснили, подобный алгоритм заложен конструктивно и присущ современной впрысковой «классике». Механизм логометрического указателя уровня топлива стал более легким, изящным, но менее инерционным, чем был когда-то на карбюраторных машинах, и теперь остро отслеживает малейшие колебания поплавка в баке. Бак же у машины высокий, и если топлива в нем примерно половина, крутая волна гоняет поплавок сверху донизу.
Но сделать работу прибора удобной для пользования, то есть успокоить стрелку, -дело нашей чести. Можно, конечно, разыскать старинный указатель и встроить его приборный щиток «семерки» взамен «родного», но, во-первых, такие давно не выпускают, а во-вторых, что делать тем, кому не удастся раздобыть раритет?
Решение нашли простое и изящное – задемпфировать указатель уровня электрической емкостью. Под приборным щитком между «массой» и клеммой Д указателя установили электролитический конденсатор на 20 000 мкФ х 25 В. С ним колебания стрелки практически исчезли. Конденсатор, кстати, можно смонтировать и на бензобаке ваз 2105.
Результатом нашей переделки владелец остался вполне доволен – колебания стрелки теперь практически незаметны, даже при полупустом баке.
Характерные неисправности щитка приборов
Отклонение стрелки шкал говорит о неисправности прибора и повреждении провода, который соединяет датчик с указателем.
Возможны следующие неисправности элементов приборного щитка:
- стрелка на шкале датчика температуры охлаждающей жидкости постоянно находится либо в начальном положении, либо в красной зоне;
- стрелка указателя топлива: не выходит из начального положения даже при полном баке, все время лежит в конце шкалы, передвигается рывками и часто возвращается к началу шкалы;
- постоянно горит или не загорается контрольная лампочка резерва топлива;
- индикатор давления масла не загорается при включении зажигания, горит постоянно, гаснет при высоких оборотах двигателя;
- неисправен спидометр, тахометр;
- шумит гибкий привод спидометра.
Читать дальше: Замена пружин передней подвески рено логанНеисправности приборов устраняются заменой датчиков, контактов, приборов, восстановлением проводки.

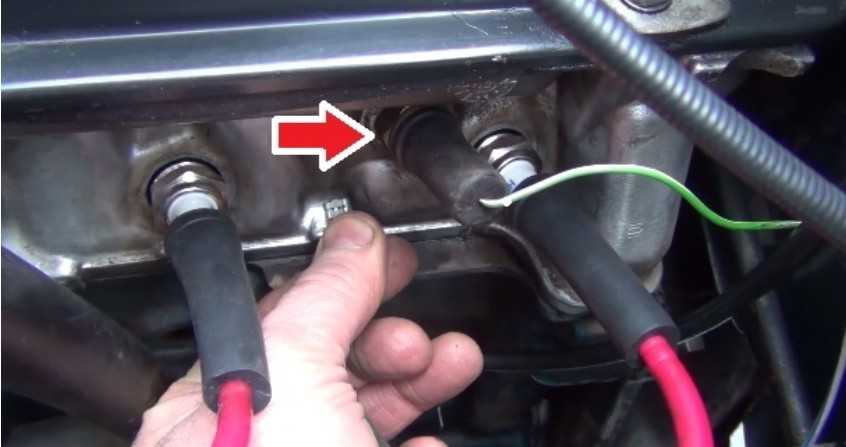

Устройство
Если рассматривать устройство, то существуют два типа температурных датчиков. Первый представляет собой терморезистор. Это термический резистор, у которого при повышении или понижении температуры меняется сопротивление. Термистор находится внутри металлического корпуса с резьбой. На корпусе имеется хвостовая пластиковая часть. В задней части установлены контакты. Один контакт (плюсовой) имеется на хвостовой части. Он идет на приборную панель. Роль второго контакта выполняет корпус – он соединяется с общей массой.
Второй тип датчика представляет собой специальной контактор с биметаллической пластиной внутри. Последняя, в зависимости от нагрева тосола, замыкается или размыкается.
Первый датчик температуры ВАЗ-2106 используется только для того, чтобы выводить данные о нагреве тосола в системе охлаждения. С ростом температуры, меняется сопротивления датчика. Определенное напряжение подается к шкале приборов. Устройство устанавливается в блоке цилиндров двигателя в каналах системы охлаждения.
Второй температурный датчик устроен немного иначе. Он тоже реагирует на температуру тосола или антифриза, но предназначен для включения электровентлиятора на радиаторе. Устанавливается данный датчик на радиаторе.
Принцип работы
Система определения количества бензина в баке состоит из поплавкового механизма, реостата, проводки и стрелочного указателя. Принцип работы датчика уровня топлива ВАЗ 2107, следующий:
- Поплавок закреплен на рычаге, который соединяется с подвижной частью реостата.
- При изменении уровня бензина в баке полая деталь перемещается в вертикальном направлении, одновременно происходит и движение ползунка по токоведущей дорожке внутри ДУТ.
- Электрический ток определенных характеристик передается от датчика по проводам к стрелочному указателю в приборной панели. Отклонение индикатора происходит в прямой зависимости от напряжения, поступающего по проводам.
Благодаря этому простому и действенному методу дистанционного определения уровня бензина в баке, водитель автомобиля ВАЗ 2107 сможет вовремя заправить машину, что позволит не попасть в затруднительное положение на дороге.
Симптомы поломки
Связь электронного спидометра с бортовым компьютером неслучайна. Параметры скорости помогают компьютеру рассчитать необходимое количество топлива, воздуха для поддержания оборотов и мощности двигателя. Выход из строя спидометра можно определить практически сразу. Симптомы поломки системы подсчета скорости следующие:
- Частичный или полный отказ работы самой стрелки.
- Высокий расход горючего.
- Неустойчивые обороты силового агрегата.
- Потеря мощности и динамики.
- Отказ при запуске холодного двигателя.
Все эти симптомы возникают на ВАЗ-2107 по причине взаимодействия спидометра с бортовым компьютером. ЭБУ просто не в состоянии рассчитать правильный впрыск горючего.
Проверка приборов
Указатель температуры охлаждающей жидкости

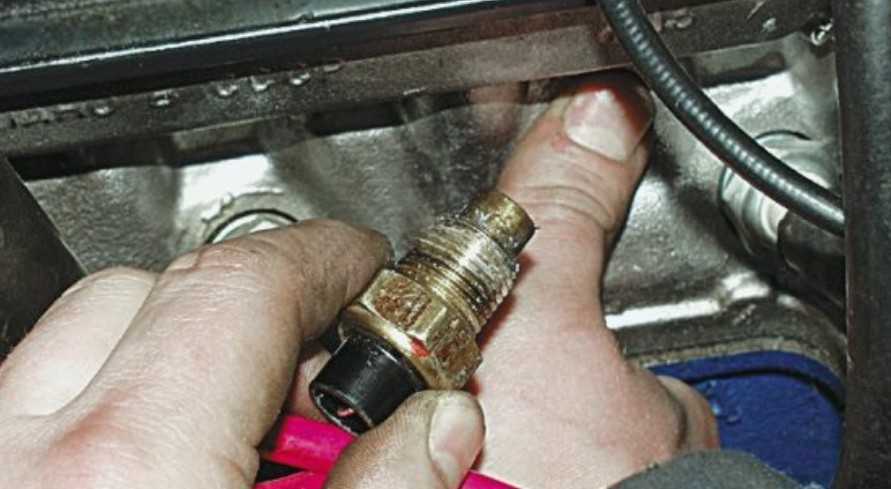

Тип прибора УК-191. Прибор действует вместе с датчиком ТМ-106. При сопротивлении датчика 1000–5000 Ом, стрелка должна находиться в начале шкалы, а при сопротивлении 98–110 Ом – в начале красного участка (при температуре указателя 20° С).
Указатель уровня топлива
Тип прибора УБ-191. Прибор применяется совместно с датчиком БМ-150, который устанавливается в топливном баке. Этим датчиком также включается контрольная лампа резерва топлива, когда в баке осталось 4–6,5 л бензина.
При сопротивлении датчика 285–335 Ом стрелка должна находиться в нача-ле шкалы, при сопротивлении 100–135 Ом – в середине шкалы, а при сопротивлении датчика 7–25 Ом – должна отклоняться в конец шкалы.
Спидометр
Спидометр типа СП-191 состоит из стрелочного указателя скорости движения автомобиля в км/ч и итогового счетчика пути в км, пройденного автомобилем.
Проверку спидометра следует производить, сравнивая его показания с эталонным. Данные для проверки приведены в табл. Данные для проверки спидометра .
Данные для проверки спидометра
|
Частота вращения вала привода, мин –1 |
Показания спидометра, км/ч |
| 250 | 14 – 16,5 |
| 500 | 30 – 32,5 |
| 750 | 45 – 48 |
| 1000 | 60 – 63,5 |
| 1250 | 75 – 79 |
| 1500 | 90 – 94,5 |
| 1750 | 105 – 110 |
| 2000 | 120 – 125,5 |
| 2250 | 135 – 141 |
| 2500 | 150 – 156,5 |
