Датчик давления и уровня масла ваз 2109 (карбюратор и инжектор): описание и замена

Датчик уровня масла

Контролер уровня масла ваз 2109

Основная задача такого аварийного датчика в машине – показывать уровень смазки в двигателе, по которому можно контролировать правильность работы механизмов двигателя

Чтобы вовремя заметить, что двигатель вашего автомобиля начал «жрать» много масла, важно постоянно следить за показаниями и состоянием этого прибора. При обнаружении его неисправности производится замена датчика уровня масла ваз 2109

Разновидности контролеров уровня масла

Современные датчики уровня могут быть от простого, как на фото вверху, механического поплавкового типа. Затем идут комплексные индикаторы уровня смазки, вплоть до серьезных электронных приборов, оснащенных сигнализатором либо лазерным индикатором уровня.

Принцип действия механических датчиков

Механический контролер (как на рассматриваемой нами модели ваз2109) является наиболее простым и дешевым, а так же наиболее широко применяемым индикаторным устройством:

• Схожий принцип действия у магнитного, кабельного, механического и других подобных датчиков уровня, с поплавковым типом работы
• Он предполагает закрытие либо открытие механического переключателя
• Только у контроллеров с магнитным приводом, переключение происходит, за счет постоянного магнита, находящегося внутри поплавка, магнит вместе с поплавком поднимается либо опускается до точки срабатывания
• Включение — выключение происходит вследствие движения поплавка мимо миниатюрного коммутатора
• Поплавковый материал подбирается в зависимости от температурного изменения смазки, ее вязкости и плотности, так как эти характеристики влияют на плавучесть

Не рекомендуется использовать контролеры поплавкового типа при высокой вязкости масел, либо сильно загрязненных маслах.

Диагностика проблемы

Когда на панели горит лампа недостаточного уровня масла, необходимо определить причину. Причин может быть несколько:

• Низкий уровень масла в картере двигателя (проверяется масляным щупом), ищите утечку
• Нарушения в работе двигателя, (ест много масла, доливка решит проблему лишь временно)
• Ошибка (замыкание) подключения приборов (часто наблюдается при самостоятельной замене проводки)

Замена контролера уровня смазки

На ваз 2109 замена датчика уровня масла выполняется быстро и просто, из ниструмента нужен ключ «10»:

• Снимаем провод с датчика
• Откручиваем болт, крепящий датчик ключом «10»

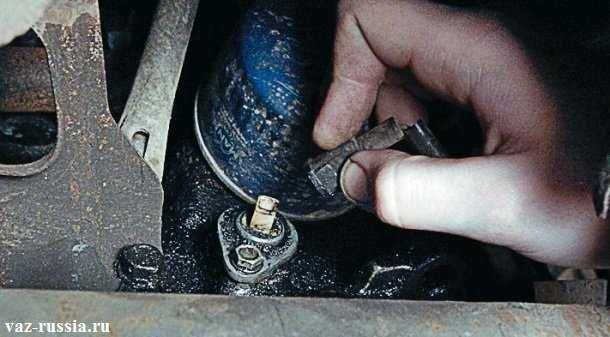

При помощи ключа «10» откручиваем болтик, крепящий контроллер

Затем, выводим его, слегка покачивая, из отверстия в блоке цилиндров, аккуратно, чтобы не повредить и не сломать поплавок

Аккуратно вынимаем контролер из отверстия в блоке

Проверка

Для проверки контролера уровня масла вам потребуется мультиметр, снимаем его и выполняем следующее:

• Подключаем мультиметр к выводу датчика и корпусу (режим омметра)
• Перемещаем поплавок от одного крайнего его положения к другому и измеряем, при этом электрическое сопротивление нашего датчика
• В верхнем положении (крайнем) сопротивление его должно быть бесконечным

Подключаем мультиметр к выводу датчика и корпусу

В нижнем положении сопротивление падает до 0 Ом

Измеряем сопротивление в крайнем нижнем положении

Неисправный датчик – контролер заменяем

Как вы убедились, и этот датчик меняется быстро, зачем гнать на СТО и тратить лишние деньги и время? Дополнительно посмотрите видео, если что-либо осталось непонятным.

Источник

Виды ДДМ

Датчики давления масла подразделяются на два вида:

Механические датчики

Механические датчики по конструкции делятся на:

Первые состоят из корпуса, мембраны, двух штоков, герметической трубки.

При увеличении давления в системе смазки мембрана изгибается, давя на первый шток, тем самым увеличивая давление в трубке. Второй шток принимает это давление и передает его к дифманометру (находится на панели приборов).

Давление увеличивается — стрелка прибора отклоняется в большую сторону, падает – стрелка уходит влево вниз. Принцип действия, как у манометра.

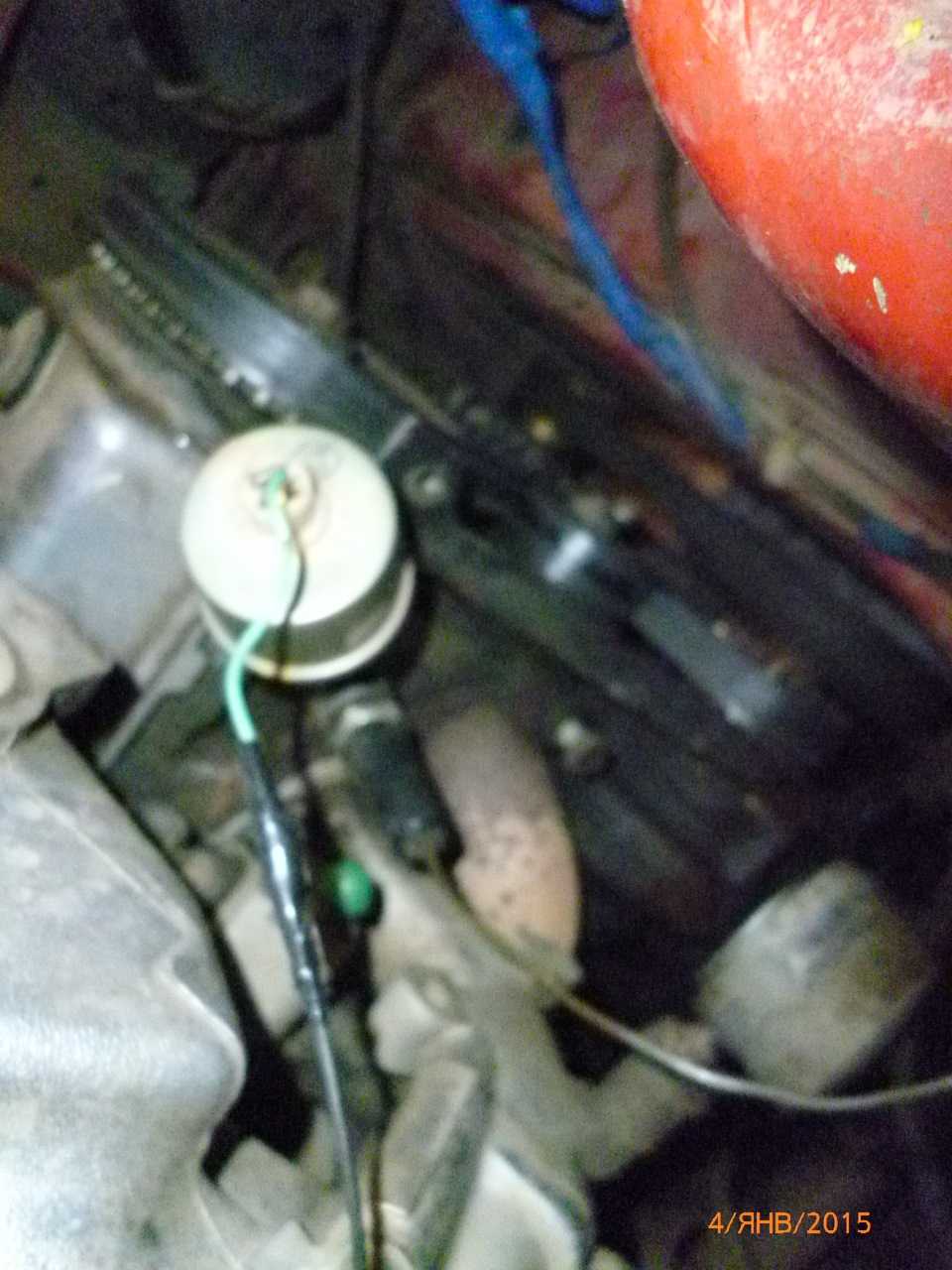

Механический датчик давления масла с реостатом состоит из:

Работает устройство по принципу вольтметра. Ключевую роль здесь играют реостат и ползунок.

Реостат меняет свое сопротивление в зависимости от того, куда смещается ползунок. Последний, в свою очередь, смещается в ту или иную сторону по мере изгибания или выпрямления мембраны.

Когда давление отсутствует, мембрана не деформирована и ползунок не перемещается, ток свободно проходит, не встречая на своем пути какого-либо сопротивления.

По мере увеличения давления и деформирования мембраны ползунок смещается по реостату, тем самым увеличивая сопротивление в цепи, соответственно, показания тока меняются, что и отображается на приборе в кабине водителя.

Все это фиксирует ЭБУ, к которому и подключен датчик. Он запрограммирован таким образом, что только один промежуток значений тока приравнивается к нормативному давлению масла. Выход за этот промежуток приравнивается к неверному значению.

Это хорошо видно на стрелочных аналоговых манометрах, которые, по сути, являются обычными вольтметрами.

Электронные датчики

Электронный ДДМ устроен на много проще, чем механический аналог поэтому он считается более надежным.

По сути, это аварийный датчик, который не показывает значения давления в системе, а только оповещает водителя, когда оно в пределах нормы, а когда нет.

Причины горящего индикатора и способы диагностики

Достаточно опытный автовладелец может самостоятельно выполнить диагностику или ремонт данной системы. В ином случае рекомендуется обращаться за помощью в сервисный центр.

Неисправность датчика

Для проверки исправности датчика необходимо выполнить ряд операций:

1. Повернуть ключ зажигания в первое положение (включить зажигание).
2. Убедиться в том, что индикатор давления светится.
3. Открыть моторный отсек и отключить провод датчика.
4. Убедиться в том, что индикатор не горит.
5. Приложить оголенный конец провода к «массе», например к корпусу двигателя.
6. Индикатор на приборной панели должен загореться. Если это так, провод исправен, и причина неисправности кроется в датчике.

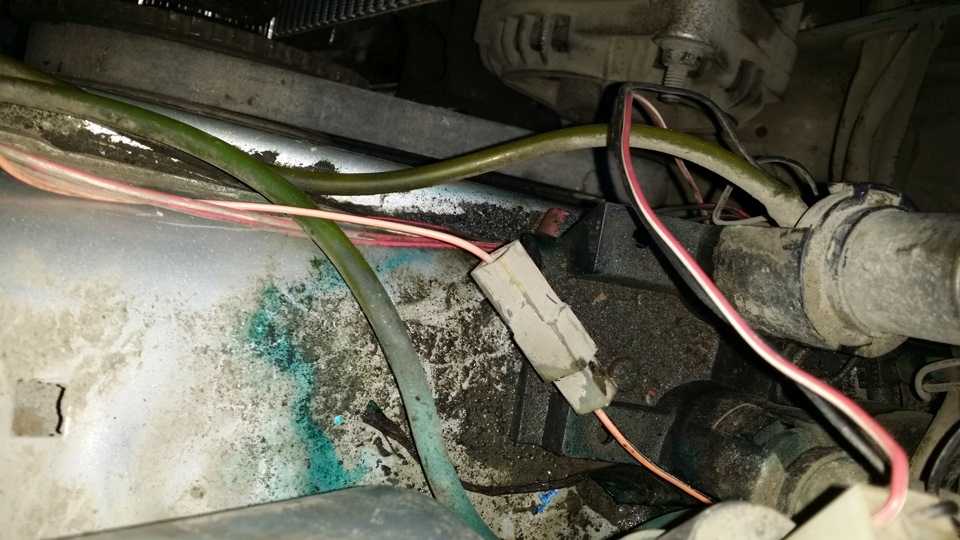

Нарушение целостности электропроводки

Из-за больших перепадов температур, попадания горюче-смазочных материалов, естественному высыханию или механических повреждений в моторном отсеке, электропроводка является уязвимой частью электросистем автомобиля.

Проверка ее целостности может быть визуальной, с помощью осмотра видимых частей или с помощью мультиметра на предмет проводимости и сопротивления провода.

Данная проверка выполняется строго согласно электросхемы автомобиля ВАЗ 2109.

Низкий уровень масла в двигателе

В течении эксплуатации автомобиля допускается незначительный расход моторного масла. Проверку его уровня следует проводить с помощью специального щупа с холодным либо неработающим более 10 минут двигателем.

Необходимо с помощью щупа проверить его уровень и, при необходимости, долить. Затем выполняется повторная проверка индикатора при работающем двигателе.

Также причиной низкого уровня масла может быть его утечка.

Износ двигателя

Работа двигателя подразумевает постоянно трущиеся металлические поверхности. Как бы хорошо они ни смазывались, их износ неизбежен.

В таких элементах ДВС, как поршневая группа и ГРМ (газораспределительный механизм), есть специальные масляные каналы. Через них происходит смазка самых труднодоступных трущихся поверхностей. В следствии продолжительной эксплуатации автомобиля и износа двигателя герметичность каналов утрачивается, и давление масла падает. Для устранения данной проблемы нужна полная разборка ДВС и его капитальный ремонт.

Неисправность насоса

Масляный насос — устройство, находящееся в нижней части картера двигателя, которое приводится в действие с помощью механического соединения с шестерней коленчатого вала. За счет его вращения генерируется давление масла. Чем выше обороты ДВС, тем выше степень давления. Отсутствие технического обслуживания и несвоевременная замена технических жидкостей, а также долгий срок эксплуатации, могут повлиять на качество работы насоса.

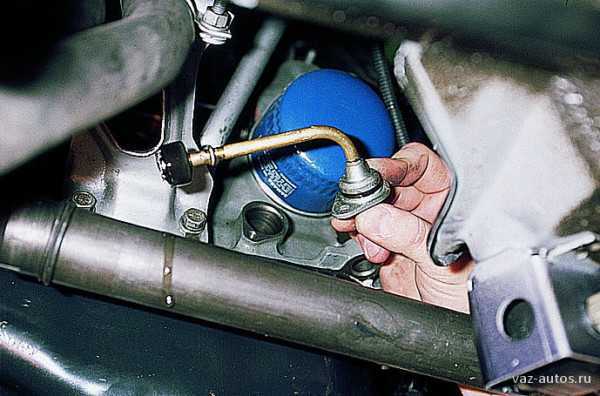

Для его проверки применяется манометр, который вкручивается в техническое отверстие датчика.

При работающем двигателе на холостых оборотах давление должно составлять ±1,5 атмосферы (кг/см2), а при повышении оборотов — до 5–6 атмосфер.

где находится и почему горит лампочка ДДМ

Проверка датчика кислорода приора Датчик давления масла Калина – достаточно надежный прибор и редко ломается, но иногда он выходит из строя. Статья посвящается этому устройству: что он собой представляет, где находится, как проверить его исправность. Дается инструкция по замене.

Что нужно знать о ДДМ?

В современном автомобиле установлено большое количество электроники, на основании показаний которой электронный блок управления подает соответствующие команды. Одним из таких устройств является датчик давления масла (ДДМ).

Предназначение и местонахождение

Назначение ДДМ – следить за уровнем масла в силовом агрегате, как только количество смазки становится ниже допустимого уровня — на приборном щитке загорается соответствующая контрольная лампочка.

Принцип работы можно описать следующим образом. Смазка подается ко всем узлам системы под давлением. В систему включен ДДМ, внутри которого находится мембрана, указанная стрелкой 4. Если давление низкое, то мембрана не деформируется, контакты под цифрой 3 при этом замкнуты и лампа, указанная стрелкой 2, горит.

При запуске двигателя давление увеличивается, мембрана деформируется и действует на толкатель, который установлен на ней. В этом случае контакты размыкаются, и лампочка гаснет.

Расположен ДДМ на головке блока цилиндров справа, если смотреть по ходу движения, с обратной стороны мотора. Питание он получает через провод с пластиковой клеммой, по которому его легко обнаружить.

Особенности диагностики

При постоянном горении индикатора на приборке сначала следует проверить уровень масла с помощью щупа, состояние масляного фильтра. Также необходимо проверить, нет ли масляных потеков на корпусе силового агрегата. Если уровень отвечает норме, следует проверить сам прибор. Самый простой вариант проверки – установить вместо проверяемого прибора заведомо исправное устройство.

Не обязательно покупать новый, можно попросить у соседа по гаражу. Правда, датчик должен быть точно такой же. Если после установки исправного прибора, индикатор перестанет гореть, значит снятый неисправен.

Кроме того, с помощью мультиметра проверяется поступление питания на устройство, нет ли обрыва в цепи. При наличии манометра можно проверить давление масла. Для проверки нужно вкрутить манометр в посадочное место ДДМ, и запустить мотор. На холостом ходу значение давления должно быть выше 0,65 кгс/см2.

Если нет манометра, существует еще один способ проверки. Для этого выкручивается датчик, а затем прокручивается стартер, не запуская двигателя. Если при вращении стартера из посадочного места снятого устройства будет брызгать масло, можно делать вывод о неисправности прибора.

О чем сигнализирует горящая лампочка давления масла?

Если контрольная лампочка ДДМ на приборном щитке постоянно горит, это говорит о том, что поломан датчик давления масла Лада Калина либо нарушении цепи.

Если после диагностики выяснилось, что неисправен прибор, его необходимо заменить (автор видео — Александр Скрипченко).

Рекомендуется перед покупкой выкрутить старый прибор и взять с собой, чтобы не ошибиться при выборе нового. Для замены лучше приобретать оригинал или качественный аналог. Не стоит покупать дешевое изделие пытаясь на этом сэкономить, так как некачественное изделие быстро придет в негодность и придется замену выполнять снова. При плохом состоянии колодки ДДМ стоит заменить ее тоже.

Инструкция по замене

Для проведения работ нужно приготовить ключ на «21».

Процедура замены состоит из этапов:

1. Сначала нужно открыть капот и снять защитную пластиковую крышку с силового агрегата.

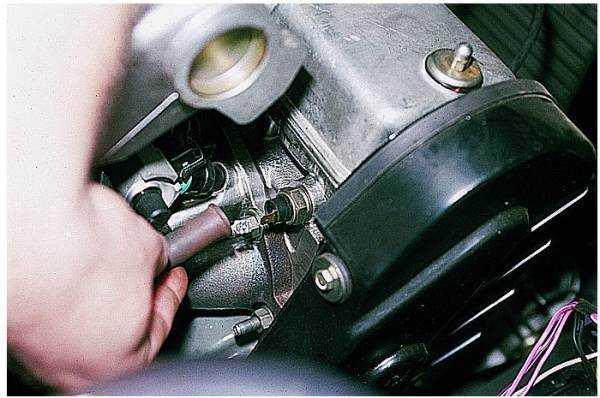

2. Обнаружив датчик на ГБЦ, от него необходимо отсоединить клемму питания, нажав на фиксаторы.
3. Если необходимо, проверяем поступление питания.
4. Далее с помощью ключа на «21» выкручиваем старый прибор. Проверяем его на исправность.
5. Если старый прибор неисправен, вкручиваем на его место новый датчик.
6. Присоединяем к прибору клемму с питающим проводом, возвращаем на место декоративную крышку мотора.
7. Запускаем двигатель. Лампочка на приборной панели должна погаснуть.

Если все работает, замена ДДМ на этом заканчивается.

Важная информация о датчике уровня масла

Об исправности двигателя можно судить по разным признакам. Одним из них является уровень масла. Если увеличился расход масла, это значит, что в системе возникли какие-то неполадки, которые необходимо устранять.

Предназначение и местонахождение

Находится контроллер уровня масла ВАЗ 2109 между масляным фильтром и поддоном картера внизу мотора. Он вставляется в предназначенное для него отверстие в корпусе силового агрегата.

Особенности диагностики

Признаком неисправности прибора является горение сигнализатора о недостаточном уровне масла, при том, что на самом деле он отвечает норме. Следует регулярно измерять уровень масла с помощью щупа. Если он недостаточный, а индикатор не горит, это тоже признак неисправности датчика.

Диагностика прибора выполняется с помощью мультиметра, установленного в режим омметра. Один щуп подключается к корпусу контроллера, второй к выводу. Перемещая поплавок, измеряем сопротивление прибора. Когда поплавок находится в верхнем положении, сопротивление должно стремится к бесконечности, в нижнем – падать до нуля. Если это не так, датчик неисправен и подлежит замене.

Инструкция по замене

Замена регулятора не вызывает трудностей и состоит из этапов:

1. Сначала снимается отрицательная клемма с АКБ.
2. Далее отсоединяется штекер с проводами.
3. Затем выкручивается болт крепления ключом на «10» и аккуратно выводится контроллер из картера.
4. Устанавливается новый прибор, и прикручивается болт крепления.
5. Затем к нему подключается колодка с проводами и возвращается на место снятая клемма аккумулятора.

Датчик давления масла ваз 2109 – где находится, ремонт и замена

Не редко на панели ВАЗ 2109 загорает лампа, которая сигнализирует о слишком низком давлении масла или его полном отсутствии. При этом осмотр показал, что нигде течи нет.

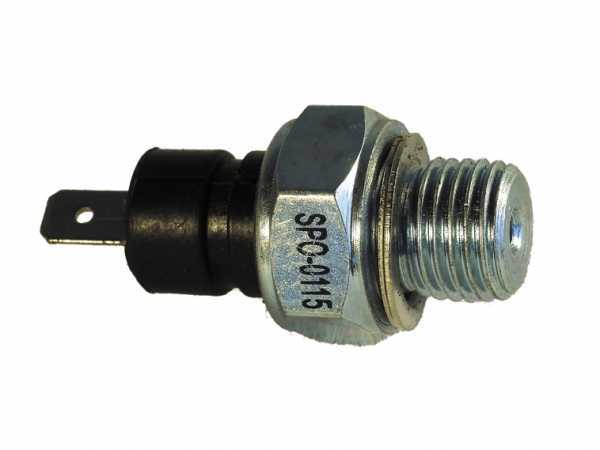

Внешний вид устройства

Первым делом рекомендуется проверить датчик давления масла (ДДМ). На основе анализа можно сделать вывод, действительно ли виноват контроллер, или причину следует искать в других места.

В датчике имеется упругая мембрана, которая деформируется при давлении масла на нее. Величина отклонения мембраны сообщается реостату при изменении сопротивления. Это изменение фиксирует электронная система автомобиля и сообщает манометру. Тот, в свою очередь, показывает соответствующие данные на приборной панели.

Сегодня владельцы ВАЗ 2109 применяют два основных способа проверки работоспособности датчика давления масла. Каким из них воспользоваться, решайте сами.

• Снимите датчик, который располагается непосредственно над масляным фильтром;
• Попросите помощника, чтобы тот покрутил стартер. Заводить при этом мотор не нужно и даже нельзя;
• Если во время кручения стартера масло полилось из места установки датчика, с давлением все хорошо. Потому вероятным виновником загорания лампочки на панели является датчик;
• Проверьте визуально состояние датчика. Если видимых повреждений нет, промойте его соляркой или бензином. Можете использовать шприц для более тщательной промывки;
• Установите контроллер на место и смотрите, горит ли сигнальная лампа;
• Если она продолжает гореть, меняйте датчик. Старый ремонту не подлежит, а новый стоит всего 70-100 рублей

Если после второго способа проверки светодиодик погас и датчик оказался исправным, но лампа на щитке все равно продолжает гореть, причина в другом. Ее необходимо отыскать. Делается это так:

• Увеличивайте постепенно обороты мотора, чтобы достичь отметки 2000 единиц в минуту;
• Если температура мотора при этом около 80 градусов, а манометр показывает менее 2 бар, подшипник коленвала износился и требует замены;
• Если манометр показывает более 2 бар, проблема не в подшипнике. Двигаемся дальше;
• Увеличьте обороты силового агрегата. Если манометр показывает свыше 7 бар, произошла поломка перепускного клапана. Его замена выполняется совместно с заменой крышкой масляного насоса.

Даже если после всех проведенных выше операций лампочка на приборной доске упорно не хочет тухнуть, придется обратиться в автосервис, чтобы вам провели комплексную диагностику состояния автомобиля.

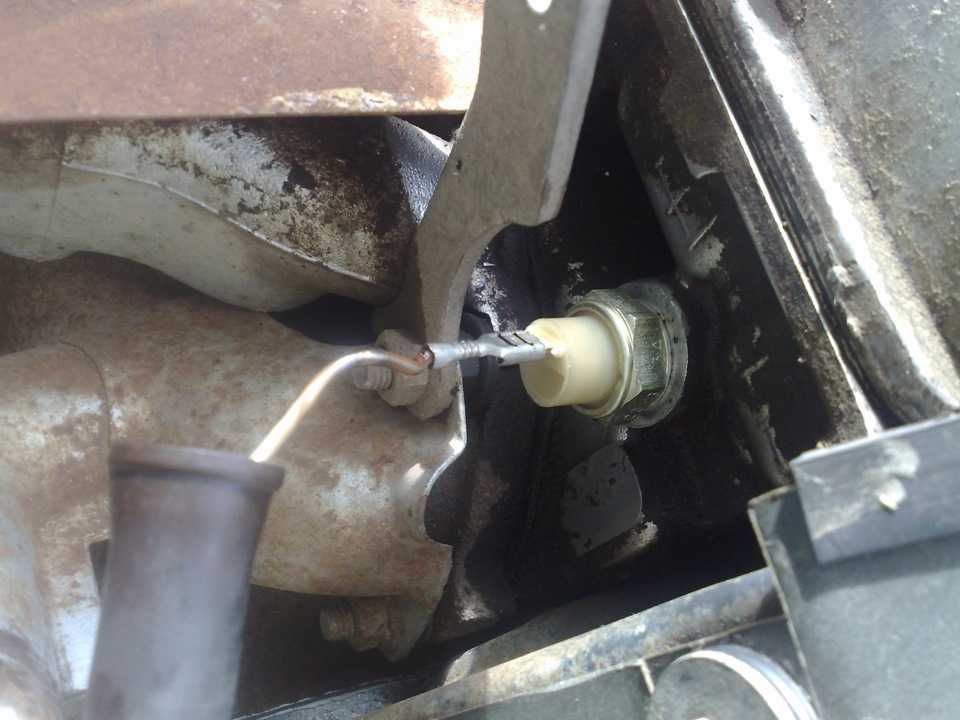

Где находится датчик давления масла ваз 2109 карбюратор

где находится датчик давления масла ваз 2109 карбюратор

Итак, проверка показала, что все же датчик давления масла всему виной и он нуждается в замене. Обращаться для этого в автомастерскую точно не нужно. Работа легко выполняется своими руками даже новичками в сфере самостоятельного ремонта автомобиля. Тем более, когда речь идет о ремонте такого автомобиля как ВАЗ 2109.

Демонтажные работы

Чтобы заменить датчик, его сначала нужно снять, а на место старого устройства установить новое. Пошагово это выглядит следующим образом.

1. Отключите минусовую клемму от аккумуляторной батареи. Все работы, связанные с электрической составляющем авто, обязательно должны начинаться с этого шага.
2. Рукой отключите питающий провод с защитным чехлом от датчика. Они соединены вместе, потому пытаться отключить отдельно чехол не стоит.
3. С помощью гаечного ключа необходимо полностью открутить датчик давления масла со своего посадочного гнезда.
4. Окончательно достаньте регулятор со своего посадочного места.
5. Вооружитесь новым датчиком, вставьте его в соответствующее гнездо. В комплекте с новым устройством должно идти уплотнительное алюминиевое кольцо. Проверьте это во время покупки. Использовать уплотнитель от старого ДДМ не стоит.
6. Закрутите датчик до упора, воспользовавшись гаечным ключом. Ошибка многих — вкручивать устройство просто рукой. Такого контакта может оказаться недостаточно, в результате чего регулятор давления масла будет выдавать некорректную информацию.
7. Верните на место провод, совмещенный с защитным чехлом проводки датчика.
8. Подключите минусовую клемму обратно на аккумуляторную батарею и проверьте, перестала ли гореть лампочка на приборном щитке.

Очевидно, что в замене ДДМ нет совершенно ничего сложного. Наибольшее опасение вызывает тот факт, что замена ДДМ не даст результата и лампочка проверки двигателя упорно продолжит гореть на приборной панели. Игнорировать ее нельзя. Обратитесь лучше на СТО. Комплексная диагностика — это отличное решение, которое заодно позволит определить наличие других неисправностей в системах вашего ВАЗ 2109.

принцип действия и проверка работы

О том, что в моторном отсеке находится датчик давления масла ВАЗ 2109 и датчик уровня масла, владелец «девятки», скорее всего, узнаёт, когда на панели приборов загорается красным индикатор, обозначающий, что с уровнем давления масла есть проблемы. И тогда появляется сразу множество вопросов, в том числе о том, какое масло следует заливать в систему, достаточен ли его объем, но самое главное, не испортилось ли это небольшое приспособление. Разберемся подробнее, что собой представляет контроллер давления масла, каков принцип его действия и насколько точно можно установить его работоспособность.

Устройство датчика и проверка рабочего давления

Чтобы установить, работоспособно ли приспособление, надо представлять, как оно устроено. Также полезно знать, как контроллер и двигатель ВАЗ, точнее его система смазки, взаимодействуют друг с другом. Крепится датчик на головке блока цилиндров с той стороны, на которой находится карбюратор. Рядом с контроллером находится масляный фильтр ВАЗ.

Конструкция контроллера давления масла очень проста. Состоит он из корпуса, встроенной контрольно-измерительной упругой мембраны и передающего механизма. Достаточно прост и принцип действия рассматриваемого приспособления. Моторное масло для ВАЗ, находящееся в системе смазки, во время работы мотора воздействует на мембрану.

Последняя деформируется на величину, соответствующую величине давления масла. Колебания эластичной «перегородки», замыкающие или размыкающие контакты электрической цепи, через упомянутый выше механизм передаются на реостат. В свою очередь изменение сопротивления реостата влияет на показания индикатора на приборной панели автомобиля.

Проверка рабочего давления масла с помощью коленвала применяется, как правило, в тех случаях, когда индикатор начинает сигнализировать о падении давления в системе смазки вдали от СТО, а под руками у водителя нет манометра.

Перед проверкой надо обязательно убедиться в том, что уровень масла в системе и соответствующий фильтр ВАЗ 2109 в порядке. Если уровень недостаточен, масло придется заливать до номинального уровня. Затем можно переходить непосредственно к проверке исправности датчика. С этой целью его выкручивают из гнезда.

https://youtube.com/watch?v=PDAXIp_WN6Y

С открытой смазочной системой вручную (без включения двигателя) проворачивается коленвал машины. Если при этом начинает заливать отверстие, в которое был вкручен контроллер давления масла, значит давление находится в норме. Продолжающий при этом гореть индикатор сигнализирует о том, что датчик вышел из строя.

В этом случае приспособление следует внимательно осмотреть на предмет наличия дефектов. При отсутствии повреждений его надо промыть бензином (соляркой) и установить на прежнее место. Если и после этого лампочка продолжает гореть, датчик придется заменить.

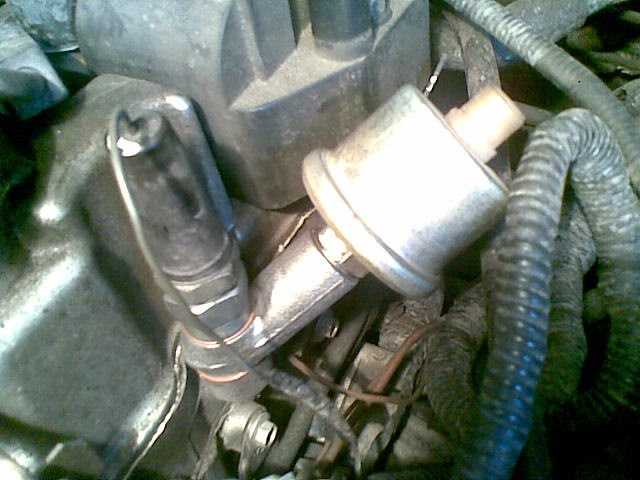

Проверка контроллера давления с помощью манометра

Второй способ более точен и предполагает применение специальных приборов. Отметим, что этим способом можно одновременно проверить и перепускной клапан. Предварительно прогретый двигатель, в который залит требуемый объем масла, выключают. Датчик, снятый с двигателя, вкручивают в манометр. На место датчика закручивают переходник контролирующего манометра.

В результате этих подключений манометр и датчик должны образовать единую цепь, фиксирующую импульс от системы смазки к индикатору. Далее заводят мотор, его обороты плавно увеличивают до момента, пока манометр не покажет значение 1,2-1,6 бар. При исправном датчике светодиод гаснет. Если же он продолжает гореть, значит, контроллер вышел из строя.

Горение индикатора давления масла при работоспособном датчике свидетельствует о том, что причина неполадки, скорее всего, состоит в другом. Как показывает практика, чаще всего такое положение может обозначать либо износ подшипников коленчатого вала, либо поломку перепускного клапана. Если речь идет о технически неисправном датчике, его лучше заменить на новый.

Сделать это довольно просто, к тому же сам контроллер стоит совсем недорого. Желательно, чтобы вместе с заменой контролирующего приспособления была произведена и замена масла в двигателе ВАЗ 2109. При этом задачу, какое масло и сколько заливать, каждый автомобилист должен решать отдельно, в зависимости от модели автомобиля и условий его эксплуатации.

В любом случае за состоянием датчика надо следить. Ведь даже несмотря на то, что он не столь сложен, как, например, карбюратор, у него тоже бывают проблемы. И на техсостоянии машины они могут сказаться не менее болезненно, чем поломки более сложных агрегатов.
