Коробка передач ваз 2101: устройство, разборка и ремонт кпп

Устройство КПП

В целом, понятие «переделали» коробку не совсем верно, поскольку устройство КПП ВАЗ-2105 с 4 скоростями практически ничем не отличалось от той же коробки 2101. КПП 2105 – трехвальной компоновки, с постоянным зацеплением шестерен и ручным управлением. Внешне КПП «Копейки» и «Пятерки» можно отличить практически только по маркировке, нанесенной на корпусе коробки.

Схема КПП Ваз-2105 с 4 ступенями представлена ниже, и конструктивно она не отличается от модификаций 2101 и 2106:

1	Нижняя крышка;	40	Игольчатый подшипник переднего конца вторичного вала;
2	Пробка заливного и контрольного отверстия;	41	Упорная шайба пружины синхронизатора;
3	Зубчатое колесо второй передачи промежуточного вала;	42	Зубчатый венец синхронизатора четвертой передачи;
4	Зубчатое колесо третей передачи промежуточного вала;	43	Скользящая муфта синхронизатора третьей и четвертой передач;
5	Промежуточный вал;	44	Ступица скользящей муфты синхронизатора третьей и четвертой передач;
6	Передний подшипник промежуточного вала;	45	Стопорное кольцо синхронизатора;
7	Болт зажимной шайбы;	46	Блокирующее кольцо синхронизатора;
8	Зажимная шайба переднего подшипника промежуточного вала;	47	Пружина синхронизатора;
9	Зубчатое колесо постоянного зацепления промежуточного вала;	48	Зубчатое колесо и зубчатый венец синхронизатора третьей передачи;
10	Шестерня постоянного зацепления первичного вала;	49	Зубчатое колесо и зубчатый венец синхронизатора второй передачи;
11	Пружинная шайба;	50	Вторичный вал;
12	Стопорное кольцо;	51	Зубчатое колесо и зубчатый венец синхронизатора первой передачи;
13	Задний подшипник первичного вала;	52	Втулка зубчатого колеса первой передачи;
14	Сальник первичного вала;	53	Промежуточный подшипник вторичного вала;
15	Передняя крышка коробки передач;	54	Стопорная пластина промежуточного подшипника;
16	Установочное кольцо подшипника;	55	Зубчатое колесо заднего хода вторичного вала;
17	Картер сцепления;	56	Упругая подушка демпфера рычага переключения передач;
18	Первичный вал коробки передач;	57	Резиновая втулка демпфера;
19	Выключатель фонаря заднего хода;	58	Распорная втулка демпфера;
20	Зубчатое колесо заднего хода промежуточного вала;	59	Запорная втулка демпфера;
21	Промежуточное зубчатое колесо заднего хода;	60	Внутренний чехол рычага переключения передач;
22	Вилка включения заднего хода;	61	Сальник заднего подшипника вторичного вала;
23	Оттяжная пружина рычага переключателя передач;	62	Фланец эластичной муфты карданного вала;
24	Болт оттяжной пружины;	63	Гайка;
25	Направляющая чашка рычага переключения передач;	64	Уплотнитель центрирующего кольца;
26	Шаровая опора рычага;	65	Стопорное кольцо центрирующего кольца;
27	Сферическая шайба;	66	Центрирующее кольцо;
28	Пружина;	67	Задний подшипник вторичного вала;
29	Рычаг переключения передач;	68	Пробка сливного отверстия;
30	Вилка включения первой и второй передач;	69	Грязеотражатель;
31	Вилка включения третьей и четвертой передач;	70	Шестерня привода спидометра;
32	Шток вилки включения первой и второй передач;	71	Привод спидометра;
33	Шток вилки включения третьей и четвертой передач;	72	Задняя крышка коробки передач;
34	Блокировочные сухари;	73	Ось промежуточного зубчатого колеса заднего хода;
35	Шток вилки включения заднего хода;	74	Задний подшипник промежуточного вала;
36	Шарик фиксатора штока;	75	Шестерня первой передачи промежуточного вала;
37	Пружина фиксатора;	76	Картер коробки передач;
38	Крышка фиксаторов;	77	Скользящая муфта синхронизатора первой и второй передач.
39	Сапун;

Поскольку коробка от ВАЗ-2105 конструктивно схожа с 2101, то и кинематическая схема КПП – одинаковая. А вот передаточные числа отличаются, на коробках 2105 они составляют:

1-я – 3,67;
2-я – 2,10;
3-я – 1,36;
4-я – 1,00;
Задняя – 3,53;

Что касается отличий в устройстве между коробками 2105 и 2101, то сводятся они, в основном, к разным количествам зубьев на различных шестернях. Так, на промежуточном валу КПП используется шестерня 1-й скорости на 14 зубьев (15 – у 2101), при этом угол наклона их – больше. Шестеренка постоянного зацепления этого вала имеет 28 зубьев (29 – у 2101). На первичном валу используется шестеренка на 18 зубьев (19 – у 2101). Из-за таких особенностей, валы с блоками шестерен у тих двух КПП – не взаимозаменяемы, если пытаться устанавливать их по отдельности. Но в случае комплексной замены – первичный вал вместе с промежуточным, и всеми блоками шестерен, то установка вполне возможна. Что касается вторичного вала, то у модификации 2105 он отличается от вала 2101 шестеренкой первой передачи (у нее зубья имеют другой наклон, хотя количество их одинаково, также ее диаметр немного больше).

Другие варианты ремонта ВАЗ 2104

Лучший ремонт — это профилактика. Климат на территории нашей страны такой, что знаменитое качество окраски автомобилей АвтоВАЗом приводит кузовов в негодность буквально за пять лет. Поэтому важнейший вид превентивного ремонта — антикоррозионная обработка. Вам достался не новый ВАЗ 2104, и делать дорогостоящую антикоррозионную обработку в специализированном сервисном центре вы, может быть, и не захотите. В таком случае вам предстоит покрыть кузов ВАЗ 2104 антикором самостоятельно.

Для работы выбрайте ясный солнечный день. Если у вас в гараже нет смотровой ямы, используйте эстакаду. Бесплатные эстакады для ремонта можно найти в гаражных кооперативах и на парковках возле автомагистралей. Для покрытия ВАЗ 2104 используйте специализированные материалы известных или «Мовиль». Не рекомендуется пользоваться народными средствами, вроде пушечного сала или солидола. Они не предназначены для антикоррозионной обработки кузова автомобиля. После нанесения препараты около суток схватываются. В этот период лучше воздержаться от эксплуатации автомобиля.

Порядок антикоррозийной обработки.

Этапы	Действия
Мойка.	Моют автомобиль снизу горячей водой. Если есть возможность — под давлением.
Сушка.	Если автомобиль не обдувают горячим воздухом, продолжительность сушки — 3 часа.
Осмотр и дефектовка.	Состояние днища автомобиля определяют со снятыми подкрылками и брызговиками.
Обработка повреждённых мест модификатором ржавчины.	Подача состава в скрытые полости. Если есть возможность — под давлением.
Нанесение антикора.	На днище и колёсные арки.
Осторожная обработка моторного отсека.	Избегайте попадания состава на провода и ремни.

Снятие коробки передач с автомобиля.

Итак, для начало понадобится снять старую кпп, для этого нам понадобится смотровая яма или подъемник, так как почти все работы будут проводиться под машиной. Для того что бы снять коробку, в начале надо снять рычаг переключения передач в салоне и открутить крышку.

1. Нажимаем на рычаг, и отверткой сдвигаем запорную втулку вниз, снимаем рычаг.

2. Снимаем все втулки и резиночки.

3. Снимаем крышку (лючок).

Теперь нужно снять стартер, отсоединить цилиндр сцепления (не откручивая шланга), отключить провода идущие на задний ход, открутить тросик спидометра. Следующим делом берем ключ на 10 и откручиваем два (на автомобилях ваз 2107 ранних выпусков четыре) болта крепления крышки картера сцепления.

Затем откручиваем три болта крепящие карданный вал к коробке. После этого можно откручивать коробку от блока двигателя, предварительно подставив под коробку надежный упор (не забудьте открутить заднее крепление кпп к корпусу).

И проверьте что бы коробка была в положении нейтральной передачи. После этого можно отсоединять кпп от двигателя.

Внимание: Не допускается опирать коробку передач концом первичного вала на упорный фланец корзины сцепления.

Установка коробки передач ваз 2101, 2106, 2107.

1. Перед установкой кпп на автомобиль, очищаем шлицевой конец первичного вала и наносим на него тонкий слой смазки ШРУС-4. 2. Установка коробки на автомобиль ваз всех снятых деталей выполняется в обратной последовательности, если требуется заливаем новое масла. Так же читайте другие интересные статьи о том как построить корч самому на нашем сайте и вступайте в нашу группу Вконтакте.

Коробка передач классических ВАЗ, является надежным узлом, чтобы убить ВАЗовскую коробку следует постараться. Если вы хотите, чтобы коробка вашего ВАЗика прожила долгую и счастливую жизнь- в ней необходимо менять масло. На самом деле это простая операция, которую любой владелец классики способен выполнить самостоятельно.

Прежде чем залить новое масло, его необходимо купить

Здесь стоит обратить внимание на надписи на канистре. Дело в том, что трансмиссионные масла отличаются по классу присадок

Класс маркировок обозначается как GL. То есть: GL-1, GL-2, GL-3, GL-4, GL-5. Два первых варианта с единицей и двойкой сразу следует отбросить, так как данные масла не имеют противозадирных присадок. Оптимальными для коробки ВАЗ будут масла класса GL-5. Они предназначены для гипоидных передач и обеспечивают надежную смазку даже при высоких нагрузках на детали. Масло класс GL5 можно применять не только в КПП, но и в редукторе заднего моста. Масло продается в различных по объему упаковках, вам понадобится 1.5 литра масла. Если учесть, что коробка снята и лежит на боку, в нее можно залить и 1.7 литра- так делают на заводе, для этого коробку следует перевернуть заливочным отверстием вверх. Но если коробка установлена на машине, ради лишних 150-200 мл масла, снимать коробку не следует, завод рекомендует заливать именно 1.5 литра, а данный объем без проблем умещается в уже установленную коробку. Если ваша коробка издает трансмиссионные шумы, можно воспользоваться специальными присадками. Но здесь следует учитывать, что хорошая присадка поможет лишь при незначительном износе коробке. Но и в исправной коробке, противоизносная присадка будет не лишней. Многие из автовладельцев, которые трепетно следят за состоянием своих «копеек» и «шестерок», заливают присадки вместе с новым маслом.

Масло вы уже купили, теперь можно начать процесс. Если вы меняете масло зимой, крайне желательно прогреть автомобиль, так масло станет более текучим и будет лучше стекать с коробки. При минусовой температуре, в холодной коробке может остаться старое масло. В идеале замена масла производится, заехав на яму, ведь корячится под машиной, которая стоит на асфальте или земле, подкладывать под колеса деревяшки и кирпичики чтобы хоть как то втиснуться не слишком удобно.

Масло залито, остается только закрутить пробку головкой, и можно ехать. Ничего сложного в замене масла в КПП Жигулей нет, даже если вы впервые взяли ключи в руки- вы справитесь.

Создатель AutoBelyavcev.ru, Денис

https://youtube.com/watch?v=CYtzF4p9KBU

Источники

http://avtorem.info/stati/vaz-2101-vaz-2106-vaz-2107/zamena-elastichnoj-mufty-kardannogo-vala-i-salnika-vtorichnogo-vala-korobki-peredach-na-avtomobilyah-vaz-2101-vaz-2105-vaz-2106-vaz-2107-klassika-zhiguli.html
http://vazkorch.ru/transmissiya/zamena-korobki-peredach-na-klassike.html
http://autobelyavcev.ru/zamena-masla-v-kpp-vaz-2101-2107/

Как самостоятельно снять коробку на ВАЗ 2107: пошаговая инструкция и фото

Замена коробки передач может потребоваться в следующих случаях:

выходе ее из строя;
при появлении шумов, свидетельствующих о ее неисправности;
при неисправной коробке могут заблокироваться колеса во время движения;
течь масла также свидетельствует о неполадках.

Процесс снятия коробки

Чтобы провести процедуру снятия, автомобиль необходимо поместить на эстакаду, подъемник или смотровую яму, так как процесс трудоемкий и тяжелый. Снятие коробки невозможно без помощников, поэтому следует позвать пару человек желательно с опытом ремонта автомобилей.

Инструменты

Для проведения процедуры снятия коробки передач потребуются следующие инструменты:

набор гаечных ключей, в котором должны быть ключи на «10», «13» и «19»;
можно использовать накидные с головками тех же размеров, карданные шарниры с удлинителем, на который будут надеваться головки;

Набор ключей
пассатижи;
плоская и крестовая отвертки;
пинцет;
воронку;
емкость для масла;
подпорка для коробки передач;
чистые тряпки.

Этапы

Работы начинаются с поднятия капота автомобиля ВАЗ 2107. В первую очередь следует отсоединить минусовую клемму на аккумуляторе. Далее снимается панель радиоприемника.
Нажав на рычаг КПП, следует вставить отвертку либо другой подходящий инструмент в отверстие втулки запорного типа, отодвигая ее вниз, вывести из стержневой полости.

Снимаем рукоятку
Затем стержень рычага нужно вытянуть из рычага коробки передач. С помощью пинцета из вытащенного стержня извлекается резиновая демпфера рычага.
Воспользовавшись двумя отвертками, следует разжать лепестки самой верхней втулки и снять ее с рычага. Затем необходимо снять еще две втулки: нижнюю резиновую (А) и запорную (Б).

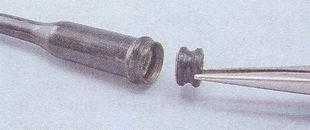

Снятие втулок с рычага
Сдвинув обивку на полу, с помощью крестовой отвертки откручивают четыре самореза, удерживающие крышку, прикрывающую отверстие вокруг ручки.
Освобожденную крышку снимают вместе с уплотнителем в виде поролона с рычага.

Снимаем крышку с уплотнителем
С помощью отвертки откручивают два болта, которые держат чехол ручника. Теперь чехол можно снять. Далее следует окрутить все болты на полу, которыми прикручен коврик в передней части автомобиля.
Отодвинув передние сиденья до упора назад, следует открутить болты, удерживающие крепления салазок, по которым двигаются сиденья в автомобиле ВАЗ 2107. Затем надо снять металлические накладки на порогах обеих дверей, открутив по четыре болта с каждой стороны.
Когда будут откручены все болты, нужно свернуть коврик, надеть кольцо, которое находится в коврике, на кулису. Открутив два болта, удерживающих крышку кулисы, необходимо снять ее с посадочного места.
Затем следует снятие шланга, через который поступает теплый воздух в воздушный фильтр.
Далее необходимо снять приемную трубу системы выпуска газов.
Открутив гаечным ключом все болты, удерживающие стартер на картере сцепления, следует стартер сдвинуть вперед.
Отвернув пробку на сливном отверстии картера сцепления, необходимо слить все масло, находящееся в нем, в приготовленную емкость.
Далее с машины снимается глушитель, отсоединяется муфта кардана от фланца коробки.
На следующем этапе нужно отсоединить выключатель от фонарей заднего хода, расположенный с правой стороны коробки.
С помощью пассатижей или руками следует ослабить гайку, удерживающую трос спидометра, а затем отсоединить кончик троса от редуктора.

Отсоединяем тросот редуктора
Далее снимают рабочий цилиндр сцепления, оставляя на нем шланг.
На следующем этапе с помощью торцевого ключа на 10 откручивают болты на крышке картера сцепления (четыре на первых моделях ВАЗ 2107, на более поздних – два), чтобы ее снять.
Потом необходимо снять карданную передачу, открутить две гайки, с помощью которых крепится поперечина к кузову ВАЗ 2107.
Так как КПП весомая, под нее необходимо подставить приготовленную надежную подпорку.

Устанавливаем надежную подпорку
Используя торцовый ключ на 19, необходимо открутить четыре болта, благодаря которым картер сцепления крепится к блоку цилиндров.

Откручиваем гайки крепления КПП к картеру сцепления
Далее следует отодвинуть картер от блока цилиндров, вставив в пространство между этими комплектующими отвертку. Таким способом картер сцепления снимают с направляющих втулок.

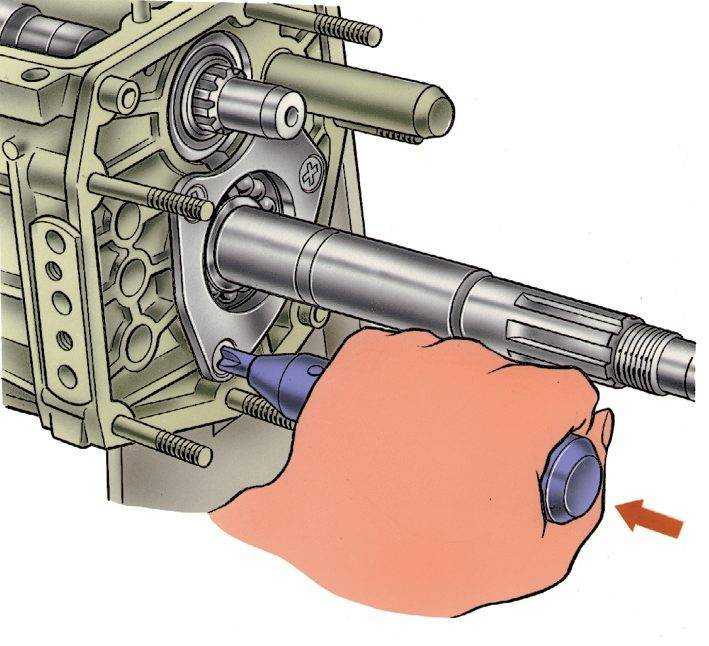

Чтобы освободить вал, надо сместить коробку передач назад и держать ее в таком положении пока не будет выведен первичный вал из ступицы ведомого диска. Одновременно следует первичный вал впрессовывать из внутреннего кольца подшипника.

Сдвигаем коробку назад

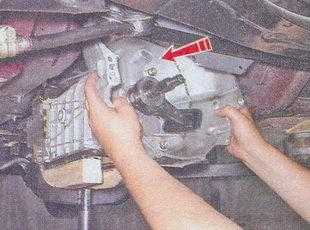

На завершающем этапе производится снятие КПП.

Нельзя для опоры конца первичного вала коробки передач использовать упорный фланец корзины сцепления.

Как снять первичный вал с коробки

Коробку передач необходимо установить на ровной поверхности, чтобы ничто не препятствовало её разборке

Важно перед началом работы очистить корпус от грязи и подтёков жидкостей, чтобы мусор случайно не попал внутрь корпуса

Коробка имеет вид вытянутого колокола

Для работы понадобятся стандартные инструменты:

набор гаечных ключей;
плоская отвёртка;
толстый болт или отвёртка с мощным лезвием.

Вытаскивать первичный вал из КПП нужно строго по регламенту:

Вытащить из корпуса коробки указатель уровня масла.
Выкрутить болт с плоской шайбой и две гайки, которые держат кронштейн тросика сцепления. Снять механизм троса с КПП.
Выкрутить с крышки коробки четыре болта и снять крышку.
Открутить болт с пружинной шайбой, который фиксирует одну часть первичного вала.
Перед тем, как начать работу с первичным валом, нужно будет предотвратить прокручивание валов между собой. Для этого их нужно зафиксировать: например, вставить между зубьев толстую отвёртку.
Расконтрить гайку крепления первичного вала. Она очень жёстко посажена и на снятие может уйти много времени.
После этого вал аккуратно вытащить из корпуса КПП.

Фотогалерея: основные этапы работ

Даже после откручивания болтов крышка будет плотно прилегать к корпусу, поэтому потребуются усилия для её снятия

Самый сложный этап работы, когда приходится выкручивать эту гайку

Первичный вал необходимо крайне осторожно вытаскивать из коробки, чтобы не повредить как сам вал, так и смежные элементы

Для дальнейшей работы нужно будет протереть все механизмы, чтобы иметь возможность провести дефектовку.

Выбраковка первичного вала

Когда автомобиль и КПП работают в штатном режиме, у водителя, как правило, не возникает никаких подозрений о выработке ресурса вала и его элементов. Однако если машина начинает «чудить», например, не срабатывает передача или скорость начинает включаться в произвольном порядке, то нужно убедиться в работоспособности коробки и, в частности, первичного вала.

Такая шестерня не может больше эксплуатироваться, требуется замена

Правильная процедура выбраковки проводится по следующей схеме:

Визуальный осмотр первичного вала на предмет потёртостей и деформаций.
Общее состояние стопорных колец, пружинки блокирующего колечка.
Износ шлицов.
Задиры и заусенцы на шестерёнках.

То есть обычный осмотр механизма позволяет определить степень износа каждого элемента и при необходимости заменить их

Важно, чтобы шестерни и шлицевая часть первичного вала не имели даже малейших повреждений, в противном случае придётся поставить новые детали

Выбор КПП для ВАЗ 2107

Наверняка перед многими владельцами перед покупкой стоит вопрос, какую же коробку передачи выбрать: 4-х или 5-ти ступенчатую. И однозначно ответить на этот вопрос нельзя, так как потребности у каждого автовладельца свои. Поэтому ниже стоит рассмотреть плюсы и минусы как одних, так и других агрегатов.

4-ступенчатая коробка переключения передач

Такие коробки в большинстве своем устанавливались на автомобили ВАЗ 2107 еще первых выпусков, и они отличались исключительной надежностью. Стоит вспомнить, что многие владельцы проезжали на своих машинах более 300 000 км до первого капитального ремонта двигателя, а КПП вообще не трогали, так как с ней было все отлично! На личном опыте могу сказать, что в свое время в семье было несколько автомобилей ВАЗ, таких как 2101, 2103, 2105 и 2107. И на каждом из них коробки ни разу не ремонтировались, хотя пробег каждого авто был от 200 до 300 тысяч км.

Что касается еще положительных моментов. В основном, 4-ступенчатые КПП устанавливаются либо на слабые старые моторы, объемом ниже 1300 куб.см, либо на автомобили семейства Нива для большей тяги. Думаю, не стоит объяснять, что 4-ступки более выносливы и тяговиты по сравнению с 5-ти ступенями.

КПП-5 ступенчатая на ВАЗ «классику»

Эти агрегаты начали устанавливать не так уж давно, и основной плюс таких коробок — это придаточные числа. Если раньше при езде на 4 скорости двигатель автомобиля разрывался от высоких оборотов, то теперь на 5-ступках такого не наблюдается, так как при той же скорости движения, мотор работает на более низких оборотах.

Но той четкости при переключении, что была на более старых КПП, уже нет. Ход рычага немного разболтан, и включение не такое четкое. Но удивляться этому уже не приходится, так как со временем все товары, и не только автомобили, стали производить с более низким качеством.

Каково мнение владельцев?

Lada 2104 привлекает своей высокой утилитарностью, что и обеспечивает ей неплохой спрос. Владельцы ценят высокую практичность и тяговитые моторы, однако надежность вызывает у многих вопросы. Отзывы говорят о том, что главной слабостью модели является слабая устойчивость коррозии.

Широко распространен тюнинг «Четверки». Изменения касаются стайлинга универсала, а также улучшения удобств интерьера.

С целью повышения тяговых показателей моторов владельцы растачивают цилиндры и устанавливают более производительный карбюратор. Более подробная информация о доработках машины содержится в видео, которые можно отыскать на просторах интернета.

Замена подшипника первичного вала КПП ВАЗ 2107 (2101, 2104, 2105, 2106) без разбора коробки передач

Всего в конструкции КПП «семёрки» присутствует три вала:

первичный;
вторичный;
промежуточный (через который и взаимодействуют два первых вала).

Однако ведущая роль отведена именно первичному, так как именно через него и начинается взаимодействие всех шестерёнок в машине на других валах.

Первичный вал КПП ВАЗ 2107 изготавливается вместе с шестерёнкой постоянного зацепления. Этот элемент имеет косые шлицы, что и позволяет максимально чётко цепляться с зубцами вала. К тому же на валу, помимо четырёх шестерён, устанавливается ещё и синхронизатор, который позволяет валу двигаться одновременно с косозубой шестерёнкой.

Косое расположение зубьев служит для максимально быстрого и жёсткого сцепления в процессе работы

На передней части изделия имеются шлицы — именно на них и располагается диск сцепления. Чтобы первичный вал мог легко вращаться, он оснащается двумя роликовыми подшипниками:

передний — в торце коленвала;
задний — в передней стенке картера КПП.

Первичный вал ВАЗ 2107 имеет строго выверенные размеры:

общая длина цилиндра — 160 мм;
длина вала до шлицевого диска — 87 мм;
диаметр — 25 мм.

Небольшой продолготовый узкий цилиндр, на котором располагаются шестерни

Описание модели

ВАЗ 2107 (Lada Nova, Lada Riva, Lada 1500) или «Семерка» — популярная и последняя заднеприводная классическая модель от АвтоВАЗа в кузове седан. Автомобиль представляет собой доработанную ВАЗ 2105, от которой отличался более высоким уровнем комфорта и использованием мощных и объемных двигателей на 2107 1,7 и 1,6 л инжекторных или карбюраторных.

Через некоторое время, после снятия автомобиля с производства, была представлена замена классическому семейству — Lada Granta.

В статьях вы узнаете, какие двигатели на 2107 использовались, их неисправности, коих не мало… в интернете всегда можно встретить владельцев, у которых плавают обороты двигателя ВАЗ 2107 или мотор троит, при работе слышен шум и стук в двигателе и т.д. Где искать корень зла и причину этих явлений, с чего начинать ремонт двигателя 2107, вся информация теперь собрана в одном месте и в предельно сжатом виде.

Кроме того, вы найдете полнейшие технические характеристики двигателя ВАЗ 2107, включая массу двигателя и ресурс, не менее важен момент замены масла в двигателе и какое масло лить. Помимо вышеописанных, рутинных вещей, в статьи добавлена информация по тюнингу двигателя 2107, спортивный двигатель мечта любого владельца семерки и как правильно его форсировать здесь также расписано. Затронули тему двигателя Приоры на классику и его собрата двигателя 2112. Для ознакомления с материалом выберите свою модель.

Регулировка оборотов холостого хода двигателя автомобиля с карбюраторами 2105, 2107 Озон

Регулировка холостого хода карбюраторов 2105, 2107 Озон и их модификаций относится к числу наиболее часто выполняемых операций в обслуживании карбюратора. В результате необходимо добиться устойчивой работы двигателя при частоте вращения коленчатого вала 850-900 оборотов в минуту, а так же нормализации содержания в выхлопных газах СО и СН.Необходимые для регулировки оборотов ХХ инструменты

— тахометр (можно использовать встроенный в щиток приборов) — отвертка шлицевая (3 мм) При отсутствии тахометра возможна регулировка оборотов холостого хода на слух. Но для этого должен быть хоть какой-то опыт ремонта автомобиля, так как необходимо различать, когда обороты в норме, а когда повышены или понижены.

Подготовительные работы

Перед проведением регулировки необходимо для начала убедиться в том, что угол опережения зажигания выставлен правильно. крышка трамблера, контакты прерывателя, бронепровода и свечи в исправном состоянии.

Если карбюратор после разборки-сборки или просто необходимо выставить изначальное значение винтов регулировки, то вначале их полностью заворачиваем, а затем выворачиваем винт «качества» на 2-3 оборота, а винт «количества на 3-4.

— Прогреваем двигатель до рабочей температуры (85-95 ). — На остановленном двигателе подключаем тахометр и вновь заводим его.

порядок подключения автотестера (тахометра)

Регулировка оборотов холостого хода двигателя с карбюратором 2105, 2107 Озон Проводим регулировку в четыре приема.

1. Вращаем винт «качества» и выставляем максимальные обороты холостого хода.

Винт вращаем против часовой стрелки.

вращаем винт «качества» топливной смеси карбюратора 2105, 2107 Озон против часовой стрелки, тем самым увеличивая подачу бензина в топливо-воздушную смесь

2. Винтом «количества» устанавливаем еще большую частоту вращения. Например, на 80 оборотов в минуту больше. Винт вращаем против часовой стрелки.

вращаем винт «количества» топливной смеси против часовой стрелки, увеличивая общее количество топливной смеси, поступающей в цилиндры двигателя

3. Проверяем винтом «качества» являются ли эти обороты максимальными для данного положения винта «количества».

Попросту вращая его взад — вперед.

проверяем вращением винта «качества» в разных направлениях, являются ли выставленные обороты холостого хода максимальными

Если нет, то проводим выше перечисленные регулировки еще раз.

4. При неизменном положении винта «количества» топливной смеси, заворачиваем винт «качества» настолько, чтобы обороты упали до 850-900 оборотов в минуту.

Регулировка таким способом очень проста, но вместе с тем удобна, так как не требует специального оборудования.

Если после подобной регулировки содержание в выбросах СО и СН не будет соответствовать норме или холостой ход не поддается регулировке, то необходимо проверить:

— не загрязнены ли топливные и воздушные жиклеры главной дозирующей системы; — не перепутаны ли местами главные топливные жиклеры первой и второй камер; — не повышен ли уровень топлива в поплавковой камере; — исправен ли игольчатый клапан; -не засорен ли топливный жиклер системы холостого хода; — не отвернулся ли держатель топливного жиклера системы холостого хода или электромагнитный клапан; — не соскочили ли трубки с электропневмоклапана; — не повреждено ли резиновое уплотнительное кольцо на винте «качества» топливной смеси.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще пять статей на сайте по регулировке и настройке карбюраторов 2105, 2107 Озон

Проверка работоспособности

Существует три способа проверки ДС:

Проверка выполняется без снятия прибора. Щупы вольтметра следует присоединить к контактам устройства и начать вращать одно из колес. Изменения значений на тестере означает, что прибор исправен.
Для второго способа нужно снять устройство. Один контакт вольтметра нужно заземлить, а второй присоединить к клемме, которая отправляет сигналы. Далее нужно вращать ДС так, чтобы определить есть ли сигналы в рабочем цикле. При увеличении скорости должны расти показания на тестере.
При 3-м способе необходимо приготовить контрольную лампочку. При запущенном двигателе определяем с помощью контрольки «минус» и плюс«. После того, как нашли соответствующие выходы, сигнальный провод соединяем с контролькой и вращаем колесо. Если загорается «минус», значит прибор исправный (автор видео — Семен Семеныч).

Замена шестеренок и синхронизаторов

Меняются шестерни и синхронизаторы на первичном и вторичном валах практически одинаково.

Процесс происходит следующим образом:

вынуть вал из коробки;
зажать вал в тиски, обвернув чем-нибудь мягким;
снять с вала стопорное кольцо специальным приспособлением или отверткой:
спрессовать с вала подшипники;
убрать вал с тисков, поместить его вертикально, уперев первую шестерню на две опоры;
аккуратно спрессовать шестерню с вала;
аналогичные операции сделать с остальными шестернями и синхронизаторами.

Снятие и замена шестерни пятой передачи происходит иначе.

На видео хорошо показано и рассказано как это сделать:

МАСЛО В КПП ВАЗ 2101

Масло в коробке передач «копейки», как и в любом другом агрегате автомобиля, нуждается в периодической замене. Но прежде чем выполнить эту процедуру, нужно знать, когда и как его заменить и какую смазку использовать.

КАКОЕ МАСЛО ЗАЛИВАТЬ В КОРОБКУ ВАЗ 2101

Сегодня существует широкий выбор трансмиссионных масел для автомобилей. Разница между ними заключается в применяемых присадках, а, точнее, в их классах. Существуют следующие классы маркировок: от GL 1 до GL 5. Для КПП ВАЗ 2101 оптимальным вариантом считается масло класса GL 5 со степенью вязкости 85W90 или 80W90. Такая смазка предназначена для гипоидных передач, обеспечивает хорошее смазывание трущихся элементов даже при высоких нагрузках. К тому же масло GL 5 можно использовать не только для коробки передач, но и для заднего моста. Из производителей предпочтение следует отдавать тем, кто подходит по ценовому показателю.

В коробку передач ВАЗ 2101 необходимо заливать трансмиссионное масло класса GL5 вязкостью 85W90 или 80W90

ПРОВЕРКА УРОВНЯ МАСЛА

Чтобы коробка исправно функционировала, уровень масла в картере всегда должен быть оптимальным. Его необходимо периодически проверять. При нормальном уровне смазки в коробке он должен быть наравне с нижним краем отверстия для заливки. Объем масла в картере КПП ВАЗ 2101 составляет 1,35 л.

КАК ЧАСТО МЕНЯТЬ МАСЛО В КОРОБКЕ ВАЗ 2101

Трансмиссионное масло хоть и редко меняется, но все же нужно знать, когда эта процедура необходима. Как правило, на «классике» её производят через 40–60 тыс. км. пробега либо через 3 года с момента заливки.

КАК СЛИТЬ МАСЛО

Чтобы слить масло с КПП ВАЗ 2101, потребуется шестигранный ключ и подходящая по объёму ёмкость, например, обрезанная пластиковая бутылка. При помощи шестигранника отворачивают пробку сливного отверстия, которое расположено в нижней крышке картера коробки и сливают масло.

Для слива масла на КПП ВАЗ 2101 откручивают сливную пробку в нижней крышке коробки с помощью шестигранника

Сливную пробку протирают от грязи и заворачивают на место

Кроме этого, нужно обратить внимание на слитое масло и, если в нём присутствует металлическая пыль, нужно будет в кратчайшие сроки заняться ремонтом коробки

КАК ЗАЛИТЬ МАСЛО

Чтобы залить смазку в коробку передач, необходимо отвернуть пробку заливного отверстия ключом на 17 и очистить её от загрязнений. Масло заливают в нужном объёме при помощи специального шприца. Многие не отмеряют необходимый литраж смазки, а просто заливают её до тех пор, пока она не начнёт вытекать обратно. После заливки сразу же заворачивают пробку на место. Вместо шприца можно использовать самодельные приспособления, если есть желание и время на их изготовление.

Масло в коробку передач заливают с помощью специального шприца через маслозаливное отверстие

Небольшой итог

Общее устройство механических коробок переключения передач на ВАЗ

Устройство 5-ти ступенчатой МКПП Лада Приора, Калина. Общая схема коробки передач.

Новые, троссовые коробки передач, устанавливаемые на модели автомобилей с 16-ти клапанными двигателями стали гораздо тише даже при торможении двигателем. Они имеют усиленные синхронизаторы (которые, все же, не назвать беспроблемными). Они способны, согласно паспортным данным, выдерживать крутящий момент в 160 Н·м. На практике они работают исправно и при гораздо больших нагрузках, когда двигатель автомобиля форсируют.

Не стоит думать, что мы намеренно хвалим механические коробки передач ВАЗ, мы лишь отметили их заслуженные положительные качества. Но, конечно, проблемы в ходе эксплуатации с ними встречаются. Отметим наиболее частые неисправности, их причины и способы решения.

Таблица наиболее частых неисправностей механических коробок переключения передач ВАЗ, а так же их устранение и ремонт

Самым удачным МКПП на Ладах считается коробка, устанавливаемая на Ладу Весту

Новым уровнем в строении механических коробок переключения передач ВАЗа для переднеприводных автомобилей стала коробка ВАЗ 21807, это пятиступечатая МКПП устанавливаемая на Ладу Весту. Считается одной из самых удачных МКПП, так как является усиленной, способна держать высокий крутящий момент. Такие проблемы как гул коробки, быстрый износ подшипников и шестерен, течи масла из сальников для этой коробки не характерны, но стуки на холостых иногда встречаются, хоть и далеко не на всех экземплярах, что является удивительным явлением.

Так же следует отметить и механическую коробку передач ВАЗ 21809, устанавливаемую на Ладу X-ray. Она так же прочна как и ВАЗ 21807, но в эксплуатационной практике владельцев часто встречаются течи сальников и затруднение при включении задней скорости.

Лада X-ray на МКПП, которая так же является довольно удачной

Схема переключения передач на 4-х ступенчатой МКПП, применяемой на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, Нива 2121

Небольшой Итог

Итак, что можно в итоге сказать о механических коробках на ВАЗ и Ладах? Наверное то, что начинались они в 70-х годах феноменально качественными, затем, 5-ти ступенчатые МКПП немного сдали в качестве, чем, конечно, слегка огорчили владельцев. Но и невозможно не отметить то, как ВАЗ разобрался (ну, почти разобрался) с многими проблемами своих МКПП. Достаточно лишь взглянуть на коробку Лада Веста и ее версии Спорт, с форсированным 140 сильным двигателем, как замечательно коробка работает с моментом в целых 180 Н·м!

Все коробки ВАЗ невероятно ремонтопригодны, их можно восстановить из любого состояния, причем сделать это можно за сравнительно небольшие деньги. Другой большой вопрос вызывает качесво запасных частей для коробок передач на нашем рынке. Речь сейчас не только о дешевых аналогах, но, к сожалению и о заводских запасных частях.

Благодарим вас за внимание к данной статье, мы постарались собрать много полезного о эксплуатации и ремонте МКПП ВАЗ, проблемах и способах их решения, а так же другой информации о коробках ВАЗа. Надеемся, вам было интересно и вы нашли что-то полезное и нужное для себя!

Источник
