Спидометр на ваз 2110: диагностика и замена

Какие неисправности спидометра связаны с тросиком

Если вы внимательно прочитаете техническую литературу, а затем обратитесь, например, к информационным порталам и форумам за информацией, вы заметите следующие несоответствия:

• Гул спидометра многие автолюбители стараются устранить с помощью полоскания или использования смазки;
• «Мозги» автомобиля перестают нормально работать, если выходит из строя датчик скорости.

Двигайтесь по порядку. Трос спидометра никоим образом не отвечает за гул спидометра. Дело в том, что за вращение магнита отвечает приводной трос. Сама конструкция вращается на втулке (часто из пластмассы), а не на подшипниках. Поскольку ресурс втулки быстро заканчивается, при высокой частоте вращения магнита может быть слышно гудение, стук и т.д. Смазка шестерен, чистка деталей и т.д. Вряд ли поможет – шум иногда утихает, но возвращается через месяц или два вождения. Что касается второго пункта, то он отчасти верен. Но помните: электронный блок может переходить в рабочий режим по таблицам, т.е продолжает исправно работать, но не дает точных данных. Вот с чем сталкивается водитель при выходе из строя троса спидометра:

1. Перестал работать спидометр. Это особенно очевидно вначале: возникают огромные пробелы;
2. Сбоку от спидометра слышен звук, чем-то напоминающий глухой рев. Он становится сильнее по мере того, как набирает скорость. Дело в том, что трос спидометра смазан, и при отсутствии смазки прибор издает много шума;
3. Автомобиль начал расходовать много топлива. Как правило, наряду с этим наблюдается более серьезная проблема – стрелка спидометра просто перестает двигаться. Разборка устройства безошибочно покажет обрыв кабеля.

Как видите, в предварительной диагностике в сервисе нет необходимости – странное поведение спидометра уже говорит о том, что его стоит разобрать и проверить. Как правило, странное поведение стрелки устройства является следствием обрыва кабеля. А вот с увеличением расхода дизельного топлива / бензина здесь все сложнее. Автомобильная электроника работает в паре с блоком управления, поэтому выход из строя отдельных датчиков может вызвать проблемы, связанные с чрезмерным расходом топлива – датчик скорости не исключение.

Причины неисправности датчика скорости

Чаще всего неисправности возникают при обрыве электрической цепи, поэтому диагностику следует начинать с проверки проводов и контактов. Окислившиеся или загрязненные контакты необходимо зачистить и покрыть какой-нибудь смазкой, например «Литолом».

Возможный обрыв проводов следует искать возле разъема. В этом месте они изгибаются и нередко перетираются. Также нужно проверить целостность изоляции проводов в районе выпускного коллектора. Она может оплавиться, после чего возникает замыкание.

Причиной неисправности датчика может стать изношенный трос спидометра. На нем со временем появляются разрывы и заусенцы, которые впоследствии приводят датчик к выходу из строя.

Проверка датчика скорости начинается с того, что выясняется, подается ли 12 В на его контакты. Поскольку принцип его работы основан на эффекте Холла, контакт, через который проходят импульсные сигналы, можно проверить только при кручении. Напряжение при этом изменяется в диапазоне от 0,5 В до 10 В.

Проверить устройство можно тремя способами, для двух первых нужен мультиметр.

Первый способ

1. датчик снимается;
2. при помощи мультиметра нужно выяснить, за что отвечает каждый контакт, нужно найти импульсный;
3. плюсовой щуп соединяется с импульсным контактом, а минусовой — с кузовом или двигателем автомобиля;
4. на ось датчика надевается кусок трубки и вращается с небольшой скоростью, мультиметром при этом измеряется напряжение: чем выше скорость вращения, тем выше частота импульсов и напряжение.

Второй способ (без демонтажа)

• при помощи домкрата вывешивается одно из передних колес машины;
• мультиметр соединяется с проводами датчика;
• необходимо вращать колесо и контролировать, появляются ли импульсы (если да — устройство нормально работает).

Третий способ (без мультиметра)

При отсутствии измерительного прибора, проверка может быть выполнена с помощью контрольной лампы или обычной 12-вольтовой лампочки. Порядок действий аналогичен второму способу.

1. от датчика отсоединяется импульсный провод;
2. при включенном зажигании при помощи контрольной лампы нужно найти «плюс» и «минус»;
3. вывешивается колесо;
4. контрольная лампа соединяется с сигнальным проводом, колесо вращается (если на контрольке загорается «минус» — датчик работает).

Если контрольной лампы под рукой не оказалось, можно использовать 12-вольтовую (например, из поворотника). Проводом соединяется плюс аккумулятора и сигнальный контакт. Если датчик работоспособный, лампочка будет моргать.

Если проверка показала, что устройство исправно, нужно проверить, как работает его привод. Для этого вывешивается переднее колесо. На ощупь необходимо отыскать привод датчика. Затем ногой нужно вращать колесо, а рукой контролировать, есть ли вращение в приводе и стабильно ли оно.

Правильно снять с ВАЗ-2107 датчик скорости несложно

Для этого нужно произвести следующие действия: – ставим машину над смотровой канавой или поднимаем на подъемнике; – при использовании смотровой канавы фиксируем колеса стояночным тормозом и ставим противооткатные устройства; – отверткой отворачиваем винт фиксации троса спидометра; – вытаскиваем трос из гнезда привода;

Прочитайте, может пригодится: Как не переплатить за аккумулятор — покупаем для Ваз-2107

– разъединяем пластиковый хомут жгута проводки; – прижимая пружины фиксаторов, отцепляем разъем датчика скорости; – с помощью ключа 22 мм выворачиваем датчик и вынимаем его.

Для сборки узла все работы выполним в обратном порядке.

ВАЗ 2108 Снятие и установка привода спидометра

Снятие и установка привода спидометра

Снятие

1. Подоприте противооткатными башмаками задние колеса, затем поддомкратьте передок автомобиля и установите его на подпорки. Привод спидометра расположен в задней части коробки передач, вблизи точки входа в дифференциал правого приводного вала. В зависимости от комплектации модели привод может иметь механическую (тросовую) конструкцию, либо представляет из себя электронный датчик. 2. На моделях с тросовым приводом спидометра извлеките крепежный палец и отсоедините трос от приводной шестерни. На других моделях отсоедините соответствующую электропроводку. 3. Выверните крепежный болт и снимите его вместе термозащитным экраном (если таковой предусмотрен). 4. Извлеките приводную сборку с ведомой шестерней из картера РКПП и снимите ее вместе с уплотнительным кольцом. 5. В случае необходимости шестерня может быть извлечена из картера коробки передач (не забудьте снять сальник) проверьте состояние шестерни, в случае выявления механических дефектов произведите замену. В обязательном порядке замените уплотнительное кольцо. 6. В случае выявления признаков износа или повреждения ведомой шестерни следует проверить также состояние ведущей шестерни. 7. Для извлечения ведущей шестерни высвободите из трансмиссии правый приводной вал (см. подразделы «Сальники приводных валов» и «Правый приводной вал» в разделе Замена сальников). Выверните три крепежных болта и снимите кожух ведущей шестерни привода спидометра с картера РКПП (вместе с уплотнительным кольцом). Извлеките ведущую приводную шестерню из сборки дифференциала, снимите все регулировочные шайбы.

Установка

1. Установите в дифференциал регулировочные шайбы, затем заведите на свое штатное место ведущую шестерню привода спидометра, проследив за правильностью ввода ее в зацепление с ответными пазами. Установите новое уплотнительное кольцо на заднюю сторону кожуха приводной сборки. Установите кожух на трансмиссию и прочно затяните крепежные болты. Оцените степень износа сальника приводного вала, в случае необходимости произведите замену. Заправьте в трансмиссию приводной вал (см. Замена сальников). 2. Слегка смажьте густой смазкой губки нового сальника и цапфу оси ведомой шестерни. Посадите сальник в сборку привода спидометра. 3. Установите новое уплотнительное кольцо и заправьте приводную сборку на свое штатное место, проследив за правильностью введения шестерен в зацепление. 4. Вверните крепежный болт (при соответствующей комплектации не забудьте про термозащитный экран) и прочно затяните его. 5. На моделях с электрическим спидометром восстановите исходное подсоединение электропроводки. На моделях с тросовым приводом подсоедините трос, смазывая где требуется уплотнительные кольца. Закрепите резиновым трос цилиндрическим штифтом (пальцем). 6. Опустите автомобиль на землю.

Устройство спидометра

Указатель предназначен информировать водителя о скорости, с какой передвигается авто, также о дневном и общем пробеге. Вся информация отражается на циферблате, находящемся на приборной панели.

На транспортных средствах с карбюраторным движком устанавливается механический измеритель скорости, на моторах с инжектором – электрического типа.

Механический счетчик работает благодаря червячному редуктору и железному тросу, через который передается вращающий момент вторичного вала. В электрическом счетчике также употребляется червячный редуктор, только вращения передаются на вал датчика скорости. Информация выводится на экран.

Видео «Самостоятельная диагностика АС в домашних условиях»

Как своими руками произвести проверку контрольного щитка «десятки», а также спидометра, узнайте из видео ниже (автор — канал Mr. Maks).

У Вас остались вопросы? Специалисты и читатели сайта labavto.com помогут вам, Поддержите проект – поделитесь ссылкой, спасибо! Оценить пользу статьи:Оцени автора ( голос(ов), среднее: из 5) Загрузка…

Вряд ли стоит напоминать, что спидометр позволяет определить вашу текущую скорость движения, а также обеспечить информацией о пройденном количестве километров за определенный отрезок или за весь период эксплуатации вашего ВАЗ 2110. Упавшая стрелкаСегодня большинство отечественных «десяток» оснащены электронным одометром. С ними приключаются всевозможные неисправности и проблемы, проявляющиеся тем или иным образом.

Нельзя сказать, что его поломка является чем-то очень серьезным. Но когда стрелка упала вниз или прыгает от одного показания к другому, хотя скорость вы при этом не меняете, приятного в подобных ситуациях мало. Самое главное — вы не способны контролировать собственную скорость. А это приводит к ненужным штрафам и более печальным последствиям.

Потому если со спидометром возникли неполадки, его следует отремонтировать или заменить.

Особенности щитка 2107

Особенность семерочной приборной панели в том, что у неё свой особенный способ крепления к приборной панели. На шестёрке можно снять панель довольно просто — там достаточно отсоединить фишки жгутов проводов от выводов на щитке и отстегнуть защёлки. В пятёрке схема демонтажа приборки похожа на семерочную, но там тоже все происходит несколько проще из-за изменённой формы передней панели и довольно неплохого доступа к крепёжным винтам.

Щиток ВАЗ 2107 получил совершенно другую архитектуру и обзавёлся новыми функциями, которые были недоступны на той же 2105

К примеру, теперь перед глазами водителя имелся циферблат экономайзера, который примерно показывал оптимальный режим движения для экономии горючего, хотя мало кто на него обращает внимание. Гораздо более полезной штукой стал амперметр, который пропал в пятёрке. В связи с уплотнением архитектуры и большим количеством приборов и ламп, изменилась конструкция основной печатной платы — теперь лампы подключались не проводами, а контактами гнезда прямо к плате

В связи с уплотнением архитектуры и большим количеством приборов и ламп, изменилась конструкция основной печатной платы — теперь лампы подключались не проводами, а контактами гнезда прямо к плате.

Устройство спидометра

Сегодня спидометр необходим в любом автомобиле с двигателем внутреннего сгорания. Часто спидометры устанавливают еще и на велосипеды, но это на усмотрение владельца. Спидометр автомобиля, как правило, совмещен с так называемым одометром. Это означает, что на устройстве есть стрелка и шкала: стрелка указывает скорость, а шкала указывает пройденное расстояние в километрах. Основные рабочие элементы спидометра следующие:

• Трос привода;
• Высокоскоростные магнитные узлы;
• Гибкий вал.

Дело в том, что устройство получает энергию вращения прямо от трансмиссии. Поскольку чисто механическая система была бы слишком сложной, к ней были добавлены магниты. За счет создания взаимодействующих магнитных полей водитель может наблюдать, как отклоняется стрелка устройства. Когда магниты вращаются, характеристики магнитного поля меняются, на чем и играли инженеры: существует взаимосвязь между скоростью вращения магнитов и скоростью автомобиля, по которой эту же скорость можно определить с точностью.

Чисто механические датчики скорости можно найти только на старых автомобилях. Это неудивительно: поскольку бортового компьютера, связанного с датчиками, нет, нет смысла добавлять сложную электронику. Выше мы указали рабочие элементы спидометра. Итак, вот как выглядят спидометры и на старых автомобилях: электрические элементы, отвечающие за определение скорости, работали вместе с тросом. Спидометры, работа которых связана с взаимодействием магнитных полей, называются импульсными. Они могут работать без кабеля.

Почему не работает тахометр на ВАЗ 2107 карбюратор и инжектор и прыгает стрелка: ремонт и схема

Об основных параметрах работы транспортного средства водитель может узнать благодаря приборной панели. На этом устройстве установлены основные датчики и индикаторы, сигнализирующие о работе тех или иных приборов. Одним из таковых приборов является тахометр. По каким причинам не работает тахометр на ВАЗ 2107 карбюратор и как произвести замену устройства — подробная инструкция описана ниже.

Устройство и назначение тахометра

Предназначение тахометра ВАЗ заключается в визуализации показаний работы коленвала. Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.

Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора. При функционирующем силовом агрегате за один оборот валика распределительного устройства контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока. С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.

«Семерочная» приборка с тахометром

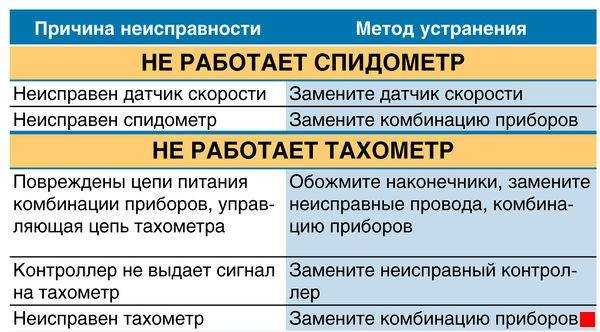

Возможные неисправности и способы их устранения

Зачастую причина неисправности прибора заключается в использовании несоответствующих высоковольтных проводов. В частности, такая проблема обычно проявляется в результате их замены на силиконовые. По причине использования силиконовых высоковольтных проводов может начать дергаться стрелка прибора.

Что касается неисправностей, при которых тахометр вовсе не работает, то процедура их выявления может отличаться в зависимости от типа двигателя:

1. На карбюраторных моторах к прибору подключается три проводка. Два из них — это питание, а третий подключается к катушке. Чтобы определить причину выхода из строя девайса, нужно получить доступ к задней части контрольного щитка и отключить клеммы, подключенные к прибору. Затем, используя три других провода, которые должны быть работоспособны, девайс следует подключить напрямую к АКБ, а также катушке. При запуске силового агрегата устройство должно начать работать (тогда причина кроется в цепи), если этого не произошло, то необходимо искать причину в системе зажигания либо самом приборе.
2. Что касается инжекторных моторов, то в этом случае схема подключения тахометра несколько другая, здесь используется 4 провода. Два из них — это питание, один — идет к ЭБУ, а еще один — непосредственно к датчику коленвала. Наиболее оптимальным вариантом будет проведение компьютерной диагностики. Также можно попробовать произвести проверку состояния контактов на разъемах или заменить ДПКВ на исправный (автор видео — minishumaher).

Инструкция по замене своими руками

О необходимости проведения обслуживания и ремонта тахометра автовладельцы, как правило, задумываются в случае его выхода из строя.

Подробнее о замене устройства:

1. Отключите АКБ и плоской отверткой подденьте и извлеките три рукоятки, установленные на селекторе управления отопителем.
2. Выкрутите гайку, фиксирующую рычаг сброса показаний одометра, также демонтируйте шайбу, установленную за ней.
3. Далее, используя ту же отвертку с плоским наконечником, подденьте заглушку болта, фиксирующего приборку. После ее снятия выкрутите винт, фиксирующий щиток к кронштейну центральной консоли.
4. Сделав это, правую часть приборку отодвиньте ан максимум, после чего извлеките левую часть. После этого вы получите доступ к задней части щитка, теперь вам нужно выкрутить гайку тросика спидометра и полностью отключить его. Далее, отсоедините все шланги и разъемы, подключенные к щитку.
5. Демонтируйте приборную панель. Извлеките из нее тахометр, установите новый. Если вы все подключили правильно, то установленное устройство будет работать.

Фотогалерея «Демонтаж приборки»

Видео «Обзор приборной панели на микроконтроллере»

На видео ниже представлен обзор обновленного щитка, работающего на микроконтроллере (автор — Вадим Корнелюк).

avtozam.com

Диагностика и ремонт механического спидометра

• Для диагностики вам понадобятся:
• моторчик на 12 Вольт;
• плоская и крестовая отвертки;
• фонарик; домкраты и подставки;
• инструкция по ремонту или обслуживанию вашего автомобиля.

Для проверки спидометра приподнимите переднюю пассажирскую сторону автомобиля с помощью домкрата. О том, как делать это безопасно, читайте в статье (Замена и восстановление амортизаторов). Снимите переднюю панель (торпедо), чтобы добраться до комбинации приборов. На некоторых моделях автомобилей можно обойтись без этой операции, поэтому внимательно изучите инструкцию по ремонту и эксплуатации вашей машины. Снимите комбинацию приборов и открутите фиксирующую гайку тросика от индикатора, заведите двигатель и включите 4 передачу. Проверьте, крутится ли тросик в защитном кожухе? Если да, заглушите двигатель, вставьте и закрутите наконечник тросика, после чего снова заведите мотор, включите 4 передачу и посмотрите на показания индикатора. Если стрелка не меняет положения, неисправен индикатор, его необходимо заменить.

Если при работающем двигателе и включенной передаче тросик не крутится, необходимо заглушить мотор и снять тросик с привода, расположенного на коробке переключения передач со стороны водителя. Вытащите тросик из подкапотного пространства и осмотрите наконечники, не повреждена ли форма (квадрат). Покрутите наконечник с одной стороны тросика и наблюдайте за наконечником другой стороны. Если оба наконечника вращаются синхронно, без усилий и грани наконечников не слизаны, то проблема в изношенной шестеренке привода, поэтому ее необходимо заменить. Эта операция описана в инструкции по ремонту и эксплуатации автомобиля.

Диагностика и ремонт электронного спидометра

Для диагностики и ремонта вам понадобятся:

• плоская и крестовая отвертка;
• тестер;
• набор ключей;
• сканер для инжекторного двигателя (вместо него можно использовать обычный осциллограф).

Запустите самодиагностику бортового компьютера (БК). На большинстве инжекторных автомобилей, которые произведены после 2000 года, БК поддерживает эту функцию. Если БК выдаст ошибку, необходимо расшифровать ее с помощью специальной таблицы, которая находится в инструкции по обслуживанию и ремонту вашего автомобиля. Но, результаты диагностики покажут, работает вся система спидометра, или нет. Для устранения неисправности придется искать повреждение самостоятельно. Для этого приподнимите автомобиль, как описано выше. Присоедините осциллограф к среднему контакту датчика скорости (установлен на месте привода спидометра) и плюсовому контакту аккумулятора. Заведите двигатель и включите 1 передачу.

Исправный датчик будет выдавать импульсный сигнал напряжением не меньше 9 Вольт с частотой 4 — 6 Герц. Если датчик исправен, необходимо выключить передачу и с помощью тестера проверить провод, который соединяет датчик с контроллером электронного блока управления (ЭБУ). Или с помощью осциллографа проверить сигналы датчика на входе ЭБУ. Если сигналы есть, необходимо проверить клеммы и провод, который соединяет ЭБУ и комбинацию приборов (индикатор спидометра). Если есть специальный сканер, то желательно проверить индикатор спидометра, это позволит точнее определить причину неисправности.

Чаше всего спидометр перестает работать из-за попадания в клеммы воды и грязи, а также из-за обрыва или перелома сигнальных проводов. Поэтому в большинстве случаев достаточно высушить и почистить контакты. Если по результатам проверки выявится неисправность датчика скорости, потребуется его замена. Подробно эта процедура, а также замена поврежденного индикатора, описана в инструкции по эксплуатации и ремонту вашего автомобиля.

Спидометр позволяет контролировать скорость и следить за тем, чтобы соблюдался соответствующий режим во время езды на дорогах. Если устройство не работает, то ориентироваться во время движения будет трудно. Очень часто эта проблема возникает на отечественной Лада Приора, о неисправностях которой мы и поговорим.

Сломанный спидометр на Приоре может не работать вовсе или работать неверно. Фото: f-a.d-cd.net

Проверка и замена датчика скорости ВАЗ 2107

Во время движения автомобиля датчик скорости ВАЗ 2107 (инжектор) формирует данные о скорости, поступающие на электронный блок управления двигателем. Его поломка вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Проверить и заменить датчик можно самостоятельно. Для этого понадобится гараж со смотровой ямой, шлицевая отвертка, ключ на 22 и мультиметр или контрольная лампа.

Принцип работы датчика скорости ВАЗ 2107

Работа датчика скорости основана на эффекте Холла, который описывает возникновение электрических импульсов во время размещения в магнитном поле проводника с постоянным током. Датчик формирует импульсы во время вращения выходного вала КПП ВАЗ 2107. За время прохождения автомобилем километра пути датчик скорости ВАЗ 2107 формирует около 6000 импульсов, частота которых позволяет определить текущую скорость движения.

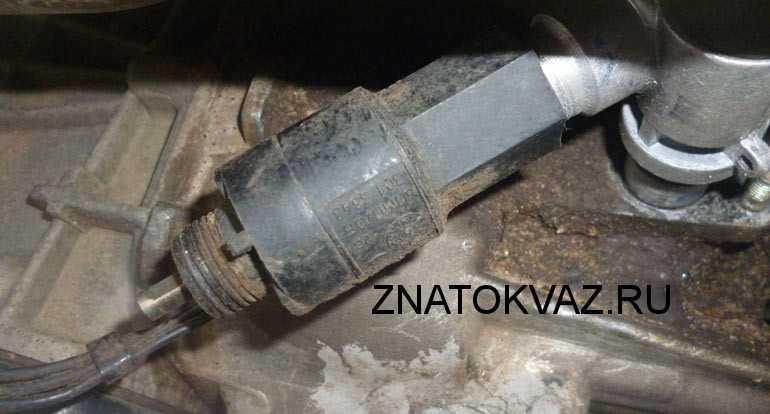

Где находится датчик скорости ВАЗ 2107

Датчик закреплен на коробке передач в механизме привода троса спидометра. Чтобы снять и проверить его, придется отсоединять трос спидометра КПП.

Признаки неисправности

Главный признак проблем в работе датчика — выдача соответствующего кода ошибки бортовым компьютером. Неисправности могут проявить себя в других признаках:

• повышенный расход топлива;
• плохая тяга двигателя;
• неработающий или работающий с большой погрешностью спидометр;
• нестабильный холостой ход.

Внимание! Эти четыре симптома могут быть вызваны проблемами с другими узлами автомобиля

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причиной поломки обычно становятся окислившиеся контакты на датчике или обрыв проводов, которые идут от датчика к ЭБУ двигателя.Контакты следует осмотреть, при необходимости зачистить и смазать “Литолом”. Поиск обрыва проводов лучше начать с мест вблизи от штекера. Там они чаще изгибаются, соответственно, перетираются и ломаются. Заодно стоит проверить заземление датчика. Сопротивление в его сети должно быть порядка 1 Ома. Если поломка не выявлена, необходимо проверить сам датчик скорости. Для этого придется снять его с автомобиля.

Как снять датчик скорости ВАЗ 2107

Чтобы демонтировать датчик скорости, необходимо выполнить такие операции:

• установить автомобиль над смотровой ямой;
• включить стояночный тормоз;
• подставить противооткатные башмаки под колеса;
• из смотровой ямы, используя шлицевую отвертку, открутить гайку троса привода спидометра;
• отстыковать трос от коробки переключения передач;
• ослабить пластиковый хомут, который стягивает жгут проводов, идущий от датчика скорости;
• надавить на пружинные фиксаторы и отстыковать колодку от датчика скорости;
• ключом на 22 выкрутить датчик из привода спидометра;
• извлечь датчик скорости.

Датчик скорости ВАЗ 2107 можно проверить, используя мультиметр или “контрольку”. Для установки датчика необходимо проделать вышеприведенные действия в обратном порядке.

Проверка датчика скорости

Проще всего проверить датчик скорости, установив на его место новый. Цена детали невысокая, поэтому это самый простой и быстрый способ убедиться в его работоспособности или поломке. Если же нового датчика скорости ВАЗ 2107 под рукой нет, стоит сначала проверить старый, а потом уже отправляться в магазин за новым.Для проверки работы датчика скорости понадобится небольшая пластиковая трубка с диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр). Проверка выполняется в такой последовательности:

• подключить вольтметр к выходу датчика, подающему электросигналы, и к “массе” автомобиля;
• надеть трубку на ось датчика;
• вращать трубку.

При вращении трубки напряжение на выходе датчика должно расти пропорционально скорости вращения. Если этого не происходит, необходима замена датчика скорости ВАЗ 2107.

Совет: аналогичным образом можно проверить датчик скорости непосредственно на автомобиле. Для этого надо вывесить одно из ведущих колес, подключить вольтметр к выходу датчика и “массе” и начать вращать колеса. Если появляется напряжение и импульсы — датчик исправен.

Вместо вольтметра можно использовать контрольную лампу. В этом случае при проверке работоспособности на “плюсовой” вывод датчика скорости необходимо подать напряжение. Если при вращении датчика лампа мигает, проблема не в датчике. Придется проверить другие узлы и детали “семерки”, способные оказать влияние на работу ЭБУ двигателя.

semerkavaz.ru

Замена привода спидометра

За все время мне только однажды пришлось поменять привод спидометра ВАЗ 2107. Не знаю по какой причине, но на ведущей шестерне привода спидометра откололся кусок (артикул 21060-1702158-00 / 21060170215800). И это привело к износу шестеренки привода спидометра.

Но по началу я просто подумал, что неисправен привод, пересчитал зубья (благо стачивалась только середка) их оказалось 13, как в принципе на всех машинах этой модели с пятиступкой, купил новый и поставил.

Каково же было удивление, когда через пару километров спидометр снова отказал. Снова сняв привод и изловчившись, заглянул в отверстие коробки, при этом проворачивая вал. Оказалось вот такая неисправность.

Как поменять ведущую шестерню привода спидометра напишу в другой статье, а пока про замену привода.

Виды приводов

скрыть

При покупке привода все-таки нужно быть внимательным. Целесообразно сперва снять привод и пересчитать зубья, так как их количество различается. Их несколько видов: на 9, на 12 и на 13 зубьев. Установка того или иного привода зависит от установленного заднего моста, так как они имеют разные передаточные числа. На 13 зубьев имеет синюю цветовую маркировку.

Если вы на все сто процентов уверены в неисправности именно привода, то тогда приобретайте. Но все-таки рекомендую сперва разобраться в причине, по которой спидометр не работает и только потом, делать покупку.

Замена привода спидометра семерки

Для ремонта нужно заехать на эстакаду или яму, без этого никак не обойтись. Также понадобятся ключи на 13 и 10 ну и конечно сам привод (артикул 2106-1702150-01).

1. чтобы деталь вынуть из коробки необходимо ее немного опустить, открутив гайку на 13 крепления коробки;
2. ключом на 10 откручиваем привод;
3. немного вытаскиваем его и проворачиваем, чтобы отключить разъем, и открутить датчик скорости.
4. Вытаскиваем деталь до конца.

Откручиваем крепление коробки

Откручиваем тросик спидометра

Откручиваем датчик скорости

Сборка проводится в обратном порядке.

Устанавливаем на место привод спидометра

Примечание

Сейчас на рынке еще хватает подделок и что бы не купить некачественную деталь проверьте ее хоть немного. Для этого возьмитесь с одной стороны за шестеренку, а с другой за выход и попробуйте прокрутить его. Если зацепление проскакивает лучше воздержаться от такой покупки.

4 Comments on «Замена привода спидометра»

Сломался новый привод на 13 зубьев, это уже второй раз так. В чем причина поломки ?

Здравствуйте. У меня был подобный случай. Отломился зуб на ведущей шестерне спидометра. Нужно заехать на яму, поддомкратить колесо, приопустить коробку, вытащить привод спидометра и в отверстие можно увидеть шестерню. Прокручивая стартером или за кардан нужно просмотреть ее исправность.

Если поставить шестерню привода в коробку и сам привод на 15 зубьев, будет работать?

Работать будет но показания скорости будут не верны, так как передаточное число заднего моста рассчитано именно под 13.

Вывод

Нам известно много случаев того, как владелец автомобиля продолжал езду даже со сломанным спидометром. Если так подумать, особой опасности нет – опытный водитель буквально на глаз может определить скорость движения авто. Все же поступать таким образом – игнорировать поломку спидометра – мы категорически не советуем. Замена того же тросика обходится в небольшую сумму. И помните: после доработки детали ее можно установить практически на любой автомобиль, но это чревато повышением нагрузок на шестерню, завышением/занижением показываемой прибором скорости и многим другим не слишком приятным вещам.
