Схема подключения вентилятора охлаждения ваз 2109 инжектор

Как работает система охлаждения ваз 21093,2109,21099

Привод насоса охлаждения работает от ремня ГРМ. Общий объем системы, включая печку, равен – 7,8 л. Контроль температуры выполняется с помощью датчика, установленного на рубашку блока цилиндров. Указатель температуры выводится на панель приборов.

В процессе работы двигателя ваз жидкость с рубашки блока переходит в радиатор (где происходит отбор тепла) или в термостат (короткий контур – для прогрева мотора). Далее, жидкость нагнетается насосом в рубашку охлаждения силового агрегата ваз инжектор. По трубопроводам обеспечивается циркуляция и подогрев топливной смеси во впускном коллекторе и зоне дроссельной заслонки.

Внутренняя поверхность радиатора увеличена путем применения алюминиевых трубок и охлаждающих пластин, он не имеет заливного отверстия, долив выполняется в расширительный бачок. В котором также установлен датчик включения электровентилятора. Бачок имеет пробку заливной горловины с клапанами (впускной и выпускной). Для слива жидкости охлаждения из системы откручивают сливные пробки бачка, блока цилиндров, радиатора.

Совершенствование системы охлаждения с электровентилятором

Для улучшения охлаждения можно заменить стандартный вентилятор охлаждения ВАЗ 2107 на более мощный и совершенный. В этом качестве подойдут вентиляторы от «калины» или «приоры». Особенно эффективен вентилятор с восьмью лопастями, обеспечивающий особенно сильный поток воздуха.

Стоит учесть, что система охлаждения ВАЗ 2107 изначально спроектирована для эффективной работы. Если она не справляется, причина кроется не в неэффективном штатном аккумуляторе, а забитых сотах радиатора или недостатке охлаждающей жидкости в системе. Поэтому в случае перегрева двигателя при работающем вентиляторе, стоит проверить уровень охлаждающей жидкости и прочистить соты радиатора (или заменить его).

Не работает

Поэтому, поиск причин не включения вентилятора, начинают со снятия разъёма с датчика, при включённом зажигании. Если сам вентилятор исправен, то он должен заработать. Вставив в клеммы разъёма нагрузку, в виде лампочки, вентилятор должен остановиться. Таким образом, Вы проверяете электрическую цепь электродвигателя вентилятора. В этом случае она будет исправна, а датчик вентилятора придётся заменить. Правда следует отметить, что в продаже, бывают и некондиционные датчики, которые при установке на двигатель также, работать не будут.

Если после снятия разъёма с датчика, вентилятор не заработал, то его работоспособность нужно проверить, подсоединив его напрямую к аккумуляторной батарее. Вариантов эксперимента, всего два. Если вентилятор работает, то придётся проверять работоспособность предохранителя, защищающего эту цепь, реле вентилятора и ЭБУ. А если вентилятор не заработает, то придётся проверять состояние его щёток, на предмет их износа.

На карбюраторных двигателях автомобиля ВАЗ-2107, в электрической цепи включения вентилятора будет отсутствовать ЭБУ, а некоторых «семёрках» даже не ставят и реле включения вентилятора. Поэтому найти причину, по которой вентилятор не включается в работу гораздо проще и с этим могут справиться многие водители автомобилей ВАЗ-2107.

Инструкция: замена решетки радиатора.

Какой термостат лучше поставить http://vz07-up.ru/ssh/termostat.html#t2.

Схема

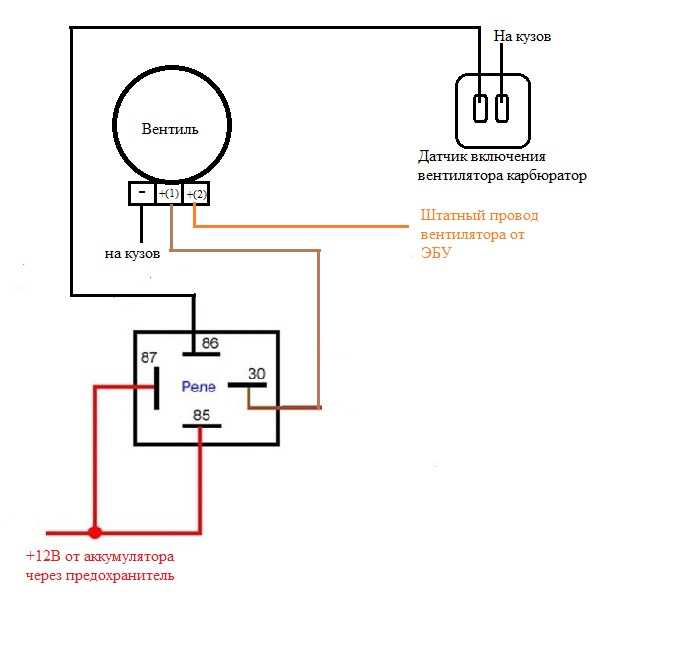

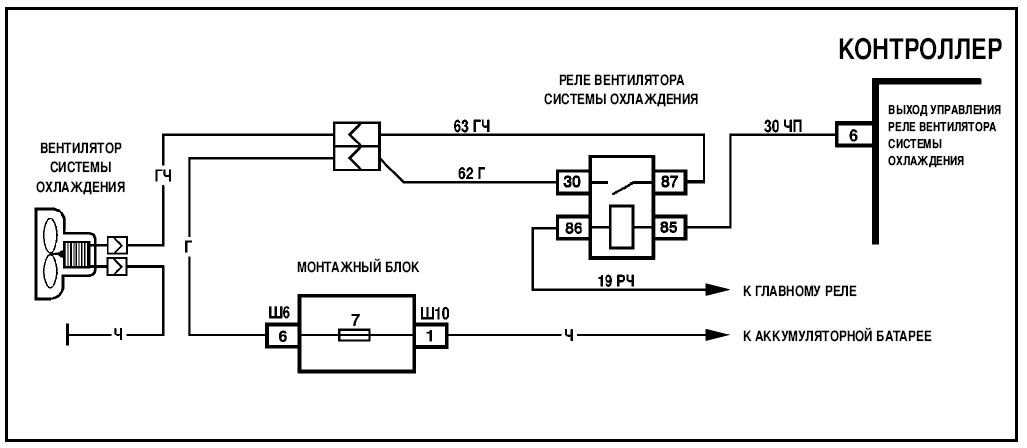

Представляем вам схему включения электровентилятора охлаждения радиатора на ВАЗ-2107, ВАЗ-2105 и ВАЗ-2104. В этой схеме в блоке предохранителей присутствует реле, соответственно датчик может устанавливаться слаботочный.

Датчик

Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителях или просто в нарушенной проводке. Первым делом проверим датчик, а также расскажем об особенностях его замены.

Признаками неисправного датчика может выступать отказ от включения при высокой температуре ОЖ или его включение на холодном двигателе.

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

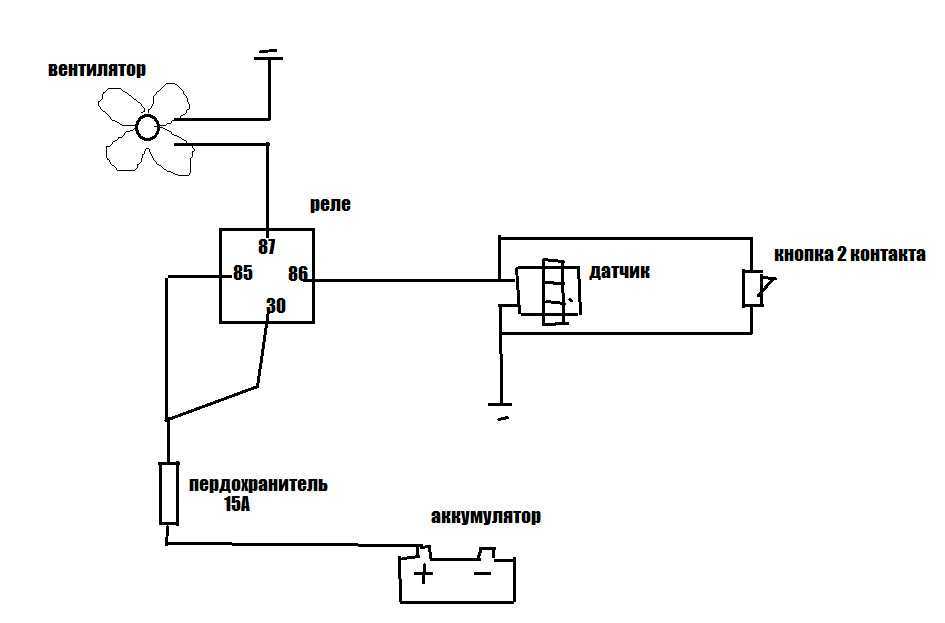

1. Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
2. Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
3. Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
4. При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.

Замена датчика

Поменять датчик достаточно просто:

• Выключите зажигание;
• Слейте жидкость охлаждения из расширительного бачка;
• От клеммной колодки датчика отключите пару проводов;
• Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
• Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.

Замена электровентилятора в авто

1. Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
2. Открываем капот, отключаем минусовую клемму.
3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
4. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
5. Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
8. Отключаем колодку проводов на разъеме вентилятора.
9. Аккуратно извлекаем кожух вентилятора вместе с приводом.
10. Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
11. Ставим на его место новый.
12. Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
13. Дальнейший монтаж производим в обратном порядке.

Пошаговая замена радиатора Ваз 2109

Для замены радиатора вам понадобиться:

1. Ключи на десять и на восемь
2. Плоская отвертка
3. Новый радиатор
4. Посудина для слива охлаждающей жидкости
5. Новая охлаждающая жидкость

И так начнем замену радиатора.

1. Снимите минусовую клемму с аккумулятора. Если вы только ездили, подождите пока остынет мотор. Далее снимите защиту картера и откройте краник отопителя. Так же откройте крышку расширительного бачка. Отверните сливную пробку, и слейте всю охлаждающую жидкость в заранее подготовленную посудину.

2. Отсоедините 2 проводка от датчика электровентилятора. Далее отключите разъем проводов вентилятора. Теперь отсоедините все шланги от радиатора. Чтобы снять шланги, нужно перед снятием попустить хомуты. Далее отверните 2 гайки крепления сверху кожуха вентилятора, и после этого снимите крепящую скобу радиатора.

3. Демонтируйте радиатор (в купе с корпусом вентилятора), немного наклоняя его к мотору. Крепиться корпус вентилятора на четырех болтах. Отверните болты и уберите корпус вентилятора. Советую посмотреть на состояние подушек, они находятся на нижнем креплении радиатора. Если они повреждены, советую заменить.

4. Берем новый радиатор и ставим на него корпус вентилятора. Далее устанавливаем подушки на нижнее крепление. Теперь берем радиатор и аккуратно заводим его и опускаем на подушки в отверстия кронштейна. Далее закрепляем подушки штифтами. Теперь подсоединяем все шланги и провода. При подключении датчика вентилятора, вставьте в его корпус защитные кольца из резины, и только потом сами наконечники проводов.

5. Проверьте закрепление всех шлангов и посмотрите закрутили ли вы сливную пробку. После проверки залейте новую охлаждающую жидкость. Далее подключите АКБ.

Со временем все системы автомобиля выходят из строя. А радиатор системы охлаждения двигателя под воздействием внешних факторов (камни из под колес автомобилей или ветки торчащие из земли) выходит из строя не редко.

В этой статье Вы узнаете о том, как произвести замену радиатора ВАЗ 2109 и вообще всего семейства «Самар» своими руками.

Нам потребуется:

— смотровая яма

— отвертка

— тосол или антифриз, ну или любая автомобильная охлаждающая жидкость

— гаечные ключи

— пустая емкость

— новый радиатор

— высокотемпературный силиконовый герметик

Приступаем к самостоятельной замене радиатора ваз 2109

1. Скидываем «минусовую» клемму с аккумулятора и дожидаемся пока двигатель полностью остынет.

2. Снимаем защиту картера и снимаем крышку расширительного бочка.

3. Отвинчиваем сливную пробку на радиаторе (на радиаторах автомобилей ВАЗ 2109, 2108, 21099 она расположена в нижнем правом углу) и сливаем всю охлаждающую жидкость в заранее подготовленную пустую емкость (объем охлаждающие жидкости равен примерно 5 литрам так,что подбирайте соответствующую тару).

5. Если автомобиль с инжекторнмы двигателем, то для самостоятельной замены радиатора ваз 2109 дополнительно необходимо снять воздушный фильтр.

6. Отсоединяем все патрубки подходящие к радиатору.

7. Откручиваем крепления радиатора к кузову и извлекаем радиатор и корпуса вентилятора из моторного отсека машины вверх, с небольшим наклоном в сторону двигателя.

8. Откручиваем гайку и три болта крепления вентилятора к радиатору. Необходимо проверить состояние подушек радиатора находящихся на нижних креплениях. Если они порваны или потеряли упругость, то их необходимо заменить.

9. Для установки нового радиатора, его необходимо поставить на нижние крепления и прикрепить к нему вентилятор. Далее подсоединяются все ранее снятые шланги предворительно смазав их герметиком и стягиваем хомутами.

10. подключаем все отсоединенные ранее провода.

11. Заливаем новую охлаждающую жидкость и ждем 10-15 минут до схватывания герметика.

12. Заводим двигатель, открываем кран отопителя и даем ему немного поработать, чтобы охлаждающая жидкость заполнила всю систему. В этот момент не забываем следить за уровнем ОЖ в расширительном бачке и доливаем по мере необходимости. Для полноценного выхода воздуха из системы охлаждения, который появился там после замены радиатора, необходимо как можно выше поднять перед автомобиля и дать ему так поработать 10-15 минут.

13. Закручиваем пробку расширительного бачка.

На этом замена радиатора ваз 2109 своими руками закончена! Всем удачи!

Мой блог находят по следующим фразам

Главной конструктивной особенностью системы охлаждения двигателя автотранспортного средства является радиатор. Крепление радиатора на Ваз 2109 конструкторы определили в моторном отсеке.
Он располагается за декоративной передней решеткой автомобиля. На ваз 2109 крепление радиатора имеет особое устройство отопления.

Проверка системы охлаждения

Что же делать, если не работает вентилятор охлаждения ВАЗ 21099 карбюратор? Как только автовладелец заметил первые признаки перегрева, то есть стрелка датчика температур подошла к красной зоне, но из-под капота ВАЗ 21099 карбюратор еще не начал валить дым, нужно проверить работу системы охлаждения.

Открыть краник радиатора ВАЗ, а также автомобильную воздушную заслонку, которая управляет притоком воздуха.
Включить электродвигатель, регулирующий работу радиатора, на самую максимальную мощность.
В салоне машины ВАЗ включить аварийную кнопку, потом нажать ногой на педаль сцепления и очень осторожно съехать с дороги, остановив авто на обочине.
Оставить двигатель автомобиля ВАЗ 21099 карбюратор работать несколько минут на обычной частоте вращения холостого хода с включенным радиатором.
После выключения мотора происходит нагрев системы охлаждающей жидкости именно в тех местах, где она близко контактирует с раскаленными деталями, вследствие чего образуются так называемые паровые пробки.

Проверяем все соединения проводов

Пошаговая инструкция проверки системы охлаждения.

1. Сначала необходимо открыть капот машины и осмотреть все пространство под ним. Найти источник пара. Проверить, достаточно ли охлаждающей жидкости в бачке, целы ли все резиновые шланги, радиатор и, конечно, термостат. Возможно, нужна замена именно этих деталей и систем.
2. Посмотреть под коврики для ног — не обнаружится ли там жидкость. Должна же быть весомая причина, почему не происходит охлаждение двигателя машины.
3. Если жидкость не найдена, необходимо посмотреть, работают ли датчики, которые запускают электродвигатель радиатора. Чтобы это сделать, надо снять с креплений датчика, находящегося внутри радиатора, два проводка и соединить их. После этого повернуть ключ зажигания на автомобиле. Если после соединения этих проводов вентилятор охлаждения начинает крутиться, значит, необходимо довести уровень жидкости в системе охлаждения до нужного уровня.
4. Сам вентилятор охлаждения должен работать постоянно. Надо проверить датчики в радиаторе. При первой же возможности стоит заменить эти детали на новые, а также провести замену патрубков.
5. Если при замыкании проводов вентилятор системы охлаждения не работает, причиной всему может быть сгоревший предохранитель или сломанное реле включения вентилятора. Еще один вариант — перегоревший электродвигатель системы охлаждения. В данном случае необходимо заменить все неисправные детали.
6. После замены вышедших из строя элементов следует провести контрольную проверку. Для этого надо замкнуть пару проводов, которые присоединены к автомобильному датчику включения вентилятора охлаждения, и повернуть ключ зажигания. Если электродвигатель вентилятора сможет включиться, значит, проблема устранена.
7. Если же вентилятор охлаждения не включается, нужно проверить его, подав питание для электродвигателя от аккумулятора.
8. Мотор машины ВАЗ 21099 карбюратор может перегреваться и в том случае, если вышел из строя термостат, который регулирует прохождение жидкости в системе охлаждения мимо радиатора или через него. Для того чтобы понять, так ли это, следует проверить температуру шлангов, соединяющих двигатель и радиатор. Если нижний шланг холодный, значит, термостат неисправен.

Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099

Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.

Устройство и принцип действия

Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.

Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.

Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.

Два датчика температуры антифриза для ВАЗ

Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.

На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.

Возможные неисправности

Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.

Итак, почему ДТОЖ не работает:

1. Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
2. Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
3. Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).

Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?

Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:

1. Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
2. У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
3. Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
4. Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.

Инструкция по замене датчика ТОЖ своими руками

Замена ДТОЖ выполняется следующим образом:

1. Сначала необходимо отключить зажигание и открыть капот своего авто.
2. Далее, под сливное отверстие радиаторного устройства двигателя надо подставить емкость, в нее будет собираться вся охлаждающая жидкость. Откройте пробку и слейте антифриз, после чего найдите ДТОЖ, отключите от него разъем.
3. Используя гаечный ключ, вам надо будет произвести демонтаж контроллера. Устройство извлекается из места установки. При снятии вы можете увидеть прорезиненный уплотнитель, когда будете снимать регулятор, не потеряйте его. Если вы заметили, что резинка сильно износилась, то ее нужно будет заменить.
4. После этого вам надо будет установить новый контроллер в место монтажа. С помощью ключа закрутите девайс до упора, а затем подключите разъем с проводом, который вы отключали при демонтаже. Теперь вам остается только залить рабочую жидкость в радиаторное устройство и включить зажигание, запустить мотор и проверить работоспособность устройства.

Датчик включения вентилятора ваз 2109

От корректной работы охлаждающего вентилятора в немалой степени зависит состояние двигателя и его способность поддерживать в допустимых пределах все важнейшие параметры. Особенно это актуально в жаркое время года и тем более тогда, когда на перегруженных улицах постоянные резкие изменения режимов делают работу двигателя особенно нагруженной, а длительная остановка для вынужденного охлаждения и устранения проблемы нежелательна или, вообще, невозможна. Многолетнее статистическое отслеживание эксплуатации автомобилей ваз 2109 показывает, что львиная доля отказов связанных с охлаждением, припадает на датчик включения вентилятора, который за все прошедшие годы так и не стал надежнее. Дело доходит до того, что даже при замене отказавшего датчика, приходиться искать, по-настоящему, исправное изделие среди нескольких совершенно новых датчиков. Впрочем, объяснение подобному положению кроется, возможно, в большом количестве некачественных подделок на современном рынке запасных частей.

Исходя из сказанного, становятся понятно, что минимальными сведениями о том, как устроен датчик включения вентилятора, где он находиться, как его проверить и как его, в конце концов, поменять должен обладать любой владелец ваз 2109.

Сам по себе датчик включения вентилятора имеет достаточно простую конструкцию. В основе его работы лежит способность измерительного элемента, в виде биметаллической пластины, деформироваться под воздействием высокой температуры и замыкать, при этом, соответствующие контакты (по сути, такой же принцип используется в работе любого современного утюга). Для различных модификаций двигателя датчик настроен на различную температуру, причем современные модели имеют два варианта срабатывания – для двух различных скоростей вентилятора. Такие измерители имеют несколько более высокую точность, и отличить их можно по наличию дополнительной пары контактов.

В случае возникновение подозрений на ненормальную работу вентилятора (он не включается при заведомо высокой температуре охлаждающей жидкости или, наоборот, включается сразу после запуска холодного двигателя) долго искать, где находится датчик включения вентилятора, не приходится – достаточно добраться до нижней части радиатора и тот элемент, от которого отходит два провода и есть искомый датчик. Конечно же, можно сразу выполнить его замену и в большинстве случаев проблема будет решена, однако торопиться все же не следует и для надежности результата рекомендуется выполнить несколько несложных проверок, позволяющих более точно определить истинную причину отказа системы охлаждения:

• В случае если вентилятор не включается согласно штатной схемы работы рекомендуется попробовать перемкнуть между собой провода, идущие к датчику — если вентилятор включился и датчик при этом горячий, то причина проблемы заключается именно в нем. Если же в момент проверки радиатор был горячий, а корпус датчика теплый, то дополнительно следует проверить состояние термостата и уровень охлаждающей жидкости;
• При замыкании проводов датчика вентилятор не включается, и отсутствуют звук сработавшего реле — в данном случае следует проверить состояние предохранителя № 4 и исправность реле;

• При замыкании проводов вентилятор не запускается, однако реле срабатывает нормально – необходимо проверить предохранитель №8;
• Если вентилятор без особых причин запускается на холодном двигателе и не выключается длительное время, то в этом случае следует попробовать отсоединить от датчика один из проводов – если вентилятор остановился, то причина кроется, опять-таки, в датчике (залипание его контактов). Если же подобное действие результата не дало и вентилятор продолжает работать, то, скорее всего, залипли контакты управляющего реле.

Замена датчика включения вентилятора ваз 2109 выполняется очень просто и из инструмента для этого понадобиться только ключ на «30». Выполняется подобная технологическая операция в следующей последовательности:

• Отключается зажигание;
• Из бачка сливается охлаждающая жидкость;
• От клеммной колодки датчика отсоединяются провода;

С помощью гаечного ключа, не прикладывая особых усилий, датчик выворачивается из посадочного гнезда.

Установка датчика производится в обратной последовательности.

Если новый датчик находиться под рукой, то на холодном двигателе можно попытаться заменить изделия не сливая предварительно охлаждающую жидкость. При быстром выполнении замены — потери жидкости будут минимальными.

Теги ваз, Датчик

Как заменить вентилятор

Если замена крыльчатки не помогла, значит придется приступать к крайним мерам – заменить сам вентилятор охлаждения.

Для этого нужно сделать следующее:

• Открыть капот.
• Снять корпус воздушного фильтра.

Примечание: после этого будет достаточно места, чтобы проводить дальнейшие работы.

Чтобы без проблем снять рамку вентилятора, следует открутить 2 гайки и 2 болта (ключом на 10). Две гайки и первый болт откручиваются без труда. Однако с последним болтом придется повозиться. Дело в том, что он расположен в не очень удобном месте. Получить к нему доступ мешает поперечная балка и рычаги, которые к ней крепятся.

Оттопырить крыльчатку. Для этого подойдет любой удобный инструмент.

Примечание: крыльчатка сама по себе очень хрупкая, поэтому работы с ней следует проводить аккуратно.

• С помощью головки на 13 открутить гайку, которая крепит крыльчатку.
• Ни в коем случае нельзя потерять шпонку, которая вставляется в вал двигателя. Иначе придется самостоятельно мастерить что-то похожее на нее, а это не так-то и просто.
• Заменить лопасти крыльчатки.

Вставить ее на место (при необходимости можно использовать новую крыльчатку). Гайку нужно затянуть как можно сильнее, ведь если крыльчатка будет болтаться, то в скором времени она снова сломается.

• Прежде чем поставить вентилятор на место, необходимо установить две резиновые шайбы. Это поспособствует тому, что вибрация, идущая от вентилятора, будет менее ощутима на кузове ваз.
• Чтобы без труда одеть крепление на шпильку обратно, можно в нижнем креплении рамки сделать небольшую прорезь.

Вставить вентилятор. Закрутить все гайки, которые его крепят.

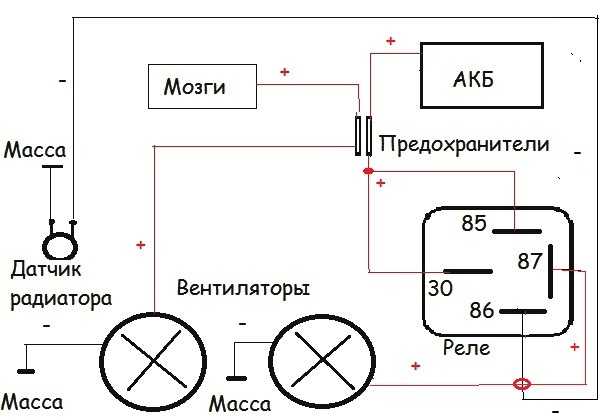

Двойной вентилятор

В летнее время «девятки» особенно перегреваются. Поэтому, чтобы обеспечить максимальное охлаждение двигателя, можно на место одного вентилятора установить два. Для этого:

• В первую очередь нужно сделать еще одно крепление для вентилятора.
• Кроме того в самом вентиляторе также нужно проделать небольшое отверстие, чтобы его можно было без труда установить на место.
• Разобрать мотор и снять магниты (лучше использовать отвертку, чтобы они не раскололись).

Примечание: важно не перепутать, в какой последовательности стояли магниты, поэтому их нужно пометить.

• Срезать болгаркой предыдущие крепления цилиндра и приварить на их место новые.
• Собрать мотор в обратном порядке.
• Прикрутить рамку к мотору.
• Поставить лопасти.
• К лопастям подключить два вентилятора.

Примечание: один вентилятор уже будет подключен (так как он штатный). Другой можно включать по необходимости, сделав в салоне специальную кнопку.

Цена ремонта вентилятора охлаждения в автосалоне не является слишком высокой. Однако, если выполнять эту работу своими руками, то платить придется еще меньше. Не нужно забывать, что перед этим стоит пересмотреть различные фото и видео на данную тему. Возможно, инструкция, предложенная нами, также пригодится.

Машина ВАЗ 21099 седан — это заключительная модель серии «Самара». Изготавливалась она на базе ВАЗ 2109, от иных вариантов этого семейства ее совсем немного отличал передок кузова.

Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099

Место расположения датчика ОЖ в ВАЗ 2109

Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 устанавливается между ГБЦ и термостатом, в выпускной патрубок.

Устройство и принцип действия

Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.

Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.

Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.

Два датчика температуры антифриза для ВАЗ

Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.

На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.

Возможные неисправности

Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.

Итак, почему ДТОЖ не работает:

1. Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
2. Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
3. Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).

Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?

Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:

1. Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
2. У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
3. Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
4. Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.

Ваз 2109 циркуляция охлаждающей жидкости

система охлаждения ваз 21099 карбюратор схема

ваз 2199 система охлаждения инжектор

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

https://youtube.com/watch?v=%250A
