Регулировка карбюратора ваз-2101 в домашних условиях: инструкция

Когда менять топливный фильтр на ваз 2107

Топливный фильтр выполняет важную миссию: очищает топливо от посторонних примесей, тем самым защищая форсунки от забивания

Если автомобиль эксплуатируется на территории СНГ, состоянию этой детали следует уделять особое внимание, ведь качество топлива не всегда отвечает требованиям. Согласно заявлениям производителя, должна выполняться каждые 30 тыс

км. Но в реальности фильтр может засориться значительно раньше, если использовать топливо плохого качества.

О необходимости замены фильтра можно понять по уменьшению мощности автомобиля и по возрастанию расхода топлива.

Для самостоятельной замены фильтра не требуется специального инструмента и особых знаний, а весь процесс при правильном подходе займет час времени.

Необходимый инструмент и материалы для замены топливного фильтра:

ключи на 10 и 7;
ветошь;
новый фильтр (номер оригинального фильтра 2112-1117010-01);
пассатижи и отвертка.

Замена топливного фильтра lada 2107 (ваз 2107)

Если ваш ВАЗ 2107 внезапно отказывается заводиться, при этом стартер исправно вращает двигатель, а искра на свечах присутствует, велика вероятность что проблема в бензонасосе. Топливный насос на ВАЗ 2107 (инжектор) намного надежней тех, что устанавливаются на карбюраторных моделях. Однако, поломаться может все. Поэтому начинать следует с проверки работоспособности бензонасоса. В отличие от насоса на карбюраторном двигателе, на ВАЗ 2107 с инжектором бензонасос работает сразу, как только повернут ключ зажигания. И работает он достаточно шумно, его работу отчетливо слышно при заглушенном двигателе.

Система питания Ваз 2107
Проверка бензонасоса
Снятие бензонасоса
Установка бензонасоса Ваз 2107

Проверка бензонасоса ВАЗ 2107 (инжектор)

Чтобы проверить электропитание бензонасоса, следует:

Если при замыкании серого и розового проводов (при наличии «плюса») бензонасос не работает, неисправность либо в проводке, идущей к нему, либо в самом бензонасосе. Особенно часто выходят из строя разъемы питания, расположенные в багажнике. С них и стоит начать проверку. Их два. Первый имеет вытянутую форму и черный цвет, второй — белый, расположен на самой крышке топливного насоса. Второй можно проверить, лишь сняв бензонасос (вытащив его из бензобака). Также стоит проверить наличие «массы» на корпусе бензонасоса.

Если топливный насос шумит, но не качает, или не выдает достаточного давления, следует попробовать заменить фильтр грубой очистки.

Последовательность работ при замене фильтра на ВАЗ 2107

В первую очередь перед началом работы необходимо стравить давление с топливной магистрали. Для этого в блоке предохранителей отключаем предохранитель, отвечающий за работу топливного насоса, и запускаем мотор. Пусть двигатель поработает на малых оборотах до того момента, пока он не заглохнет, что и укажет на сброс давления в системе.

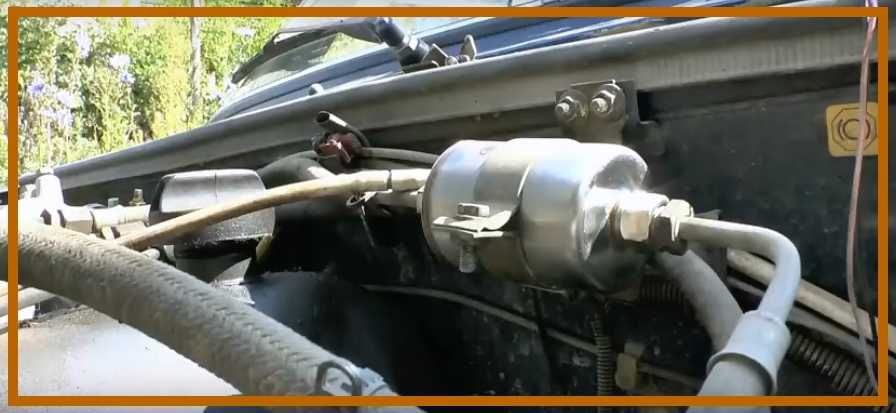

Все дальнейшие работы будут происходить в подкапотном пространстве, а именно, в моторном отсеке.

Для безопасной работы необходимо обесточить автомобиль. Для этого достаточно будет снять минусовую клемму с аккумулятора автомобиля.

После откручивания штуцера отсоединяем идущие к фильтру трубки, в результате чего может вытечь немного бензина.

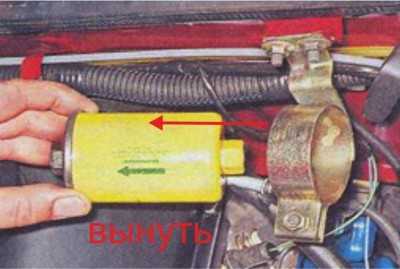

Топливный фильтр крепится к кузову автомобиля через хомут стяжным болтом. Раскручиваем его ключом на 10, после чего извлекаем старый фильтр из хомута.

Также при установке нового фильтра необходимо заменить и уплотнительные кольца в штуцерах топливных трубок.

Теперь остается произвести сборку в обратной последовательности, после чего, замена топливного фильтра ВАЗ 2107 инжектор считается законченной. После этого несколько раз включаем зажигание, чтобы топливо закачалось в систему, и запускаем мотор. На заведенном двигателе необходимо осмотреть резьбовые соединения на отсутствие утечек топлива.

Топливный фильтр выполняет важную миссию – фильтруя топливо, он улавливает различные посторонние примеси и защищает форсунки двигателя от забивания ими. Надо сказать, что в наших условиях топливный фильтр более, чем важен, ведь качество топлива не всегда находится на должном уровне. Согласно указаниям производителя замену топливного фильтра надо производить каждые 30 000 километров пробега. Но на самом деле его замена может понадобиться гораздо раньше, если качество бензина оставляло желать лучшего.

О том, что пора менять топливный фильтр, говорят ухудшение тяги двигателя и повышенный расход бензина. Заменить топливный фильтр на ВАЗ 2107 с инжекторным двигателем достаточно просто. Если следовать инструкциям, то на все работы уйдет менее получаса.

Виды фильтров для ВАЗ 2107

FF-009	Alco
302010511251G	DELLO
0450904058	Bosch
PS 842131261275	Filtron
FT4874	Fiaam

Ключ №10;
Ключ № 7.

Где расположен бензонасос на 2106, 2107 и других моделях

Расположение бензонасоса на карбюраторных и инжекторных классических ВАЗах разное. У первых он установлен слева (если смотреть из салона) на блоке цилиндров двигателя на специальном приливе, и крепится к нему при помощи шпилек через теплоотводящую проставку из эбонита. Привод механического бензонасоса осуществляется от промежуточного вала двигателя через эксцентрик и толкатель (шток).

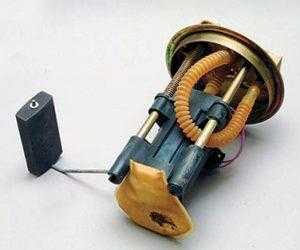

В инжекторных «Жигулях» насос входит в конструкцию топливного модуля. Он расположен внутри бензобака. Конструкция электрического насоса состоит из электромоторчика постоянного тока и специальной формы крыльчатки, насаженной на его вал. Питание электродвигателя осуществляется от бортовой сети автомобиля. Электрическая цепь устройства защищена отдельными предохранителем и реле.

Немного о конструкции топливного насоса

Внутренний мир бензонасоса копейки

Корпус бензонасоса ВАЗ 2101 состоит из двух половинок. На нижней находится рычаг привода диафрагмы. В верхней крышке расположены два маленьких клапана — впускной и выпускной. Они, кстати, входят в ремкомплект. Но им лучше не пользоваться, так как эффективность от замены нескольких узлов и прокладок крайне мала. Как практика показывает, даже высокопрофессиональный ремонт не даст хороших результатов.

Бензонасос все равно не будет работать так, как нужно. А если вы думаете, что электробензонасос на ВАЗ 2101 может спасти ситуацию, то ошибаетесь. Это лишние проблемы, которые вам просто не нужны. Такой топливный насос нужно ставить, если проводится монтаж двигателя с двенашки или семерки (инжекторные). Во всех других случаях делать это бесполезно — затрат много, эффекта никакого.

Поэтому единственно верное решение — это полностью заменить бензонасос ВАЗ 2101. Цена его в магазинах 450-500 рублей, не больше. Ремкомплект же стоит дешевле, но гарантия того, что он насос качать будет, невелика. А вот если поставить новый, то проблема исчезнет на несколько лет. По отзывам автовладельцев самые надежные бензонасосы на ВАЗ 2101 — это производства ДААЗ. Но стоит заметить, что и Пекар, и Вебер, водители тоже хвалят. Правда, раз на раз не приходится, иногда попадается истинное Г (брак, в смысле). С ремкомплектами дело обстоит еще хуже.

Внешний вид топливонасоса автомобиля ВАЗ 2101-2107

И если шанс приобрести некачественный топливный насос есть, но маленький, то ремкомплект купить можно очень низкого сорта. По своему опыту скажу, что лично приобретал такие комплекты, в которых клапаны либо вообще не входили в свои пазы, либо же проваливались в них, как ложка в кружку. Не знаю, вполне возможно, что судьба меня не очень любит, но такое случалось не только со мной. Поэтому я решил, что лучший способ починить бензонасос ВАЗ 2101 — это приобрести новый. И поставить новый шток. И прокладки.

Замена топливного фильтра на ВАЗ 2107 инжектор

Топливный фильтр на каждом автомобиле играет очень важную роль, очищая горючее от различных примесей, мусора и мелких частиц. Всем известен тот факт, что каким бы первоклассным не было топливо, но наличие примесей в нем не исключается. Спасти двигатель автомобиля удается лишь благодаря применению топливных фильтров. Это касается не только инжекторных автомобилей, но и карбюраторных. Как известно, автомобиль ВАЗ 2107, который больше известен под названием «семерка», выпускался как в карбюраторном виде, так и инжекторном. Рассмотрим особенности замены топливного фильтра на ВАЗ 2107 инжекторного и карбюраторного типа.

Топливный фильтр ВАЗ 2107

Для очистки поступающего к двигателю бензина в конструкции ВАЗ 2107 предусмотрен фильтр. В процессе эксплуатации расходник постепенно забивается.

Это ведет к снижению пропускной способности фильтра, что вызывает нестабильность работы мотора. Для решения проблемы расходнику требуется своевременная замена, выполнить которую легко самостоятельно.

На ВАЗ 2107 инжектор стоит оригинальный фильтр топливный, артикул которого 21120-1117010. Его цена составляет от 200 до 300 рублей. В продаже имеются аналоги стороннего производства. Наилучшие из них представлены в таблице ниже.

Таблица — Аналоги топливного на инжекторном ВАЗ 2107

Бренд производителя	Номер по каталогу	Примерная цена, рубль
BIG Filter	GB-302	210-240
Пекар	21121117010	230-270
BOSCH	0986450124	350-400
Fram	G5915	290-350
Nipparts	J1330502	250-260

На карбюраторном автомобиле ВАЗ 2107 используется фирменный топливный фильтр 21080-1117010. Его стоимость составляет от 50 до 120 рублей. Фильтры для инжектора и карбюратора не взаимозаменяемы. Связано это с разницей давлений в топливном контуре. У карбюраторного ВАЗ 2107 оно ниже, поэтому расходник изготавливается из тонкого прозрачного пластика.

Для карбюраторного автомобиля ВАЗ 2107 в продаже есть аналоги родного топливного фильтра. В таблице ниже представлены наилучшие бренды расходников, которые хорошо показывают себя в процессе эксплуатации на ВАЗ 2107.

Таблица — Альтернативы родного топливного фильтра на карбюраторный автомобиль ВАЗ 2107

Фирма производитель	Артикульный номер	Ориентировочная стоимость, рубль
Knecht-Mahle	KL63OF	340-400
Mann-Filter	WK422	240-270
Bosch	450904159	340-380
Filtron	PS822	50-60
Fram	G121	70-95

Замена топливного фильтра на инжекторном ВАЗ 2107

Для замены топливного фильтра на инжекторном ВАЗ 2107 необходимо следовать пошаговой инструкции, которая приведена ниже.

В первую очередь следует сбросить давление в топливной магистрали. Для этого требуется изъять предохранитель бензонасоса и завести автомобиль. После того как мотор заглохнет, необходимо на протяжении нескольких секунд покрутить коленвал с помощью стартера.

Отсоединить трубки, которые прикреплены к патрубкам фильтра.
Послабить стяжной болт хомута.

Для предотвращения в последующем утечек топлива необходимо в обязательном порядке заменить уплотнительные кольца.

Установить фильтр на место.
Завести силовой агрегат и проконтролировать отсутствие утечек бензина.

Как отрегулировать карбюратор на ваз 2101

Что потребуется для регулировки

Сначала нужно подготовить соответствующий ремкомплект карбюратора ваз 2101. Также потребуются новые манжеты, жиклеры карбюратора и прочие запчасти. Чтобы отрегулировать карбюратор, потребуется ремкомплект, который включает в себя следующие инструменты:

Гаечные ключи.
Ветошь.
Отвертки (крестовая, плоская).
Защитные перчатки.
Растворитель.
Зубочистки.
Баллончик со сжатым воздухом или насос.

После соответствующей подготовки ремкомплекта можно приступать к настройке карбюратора ВАЗ-2101. Для этого не потребуется применять большие усилия. Все действия должны быть аккуратными и точными.

Также нужно осмотреть узлы, от которых может зависеть работа мотора. Нужно осмотреть свечи зажигания. По их внешнему виду можно сказать, в каких пропорциях смешивается топливо с воздухом.

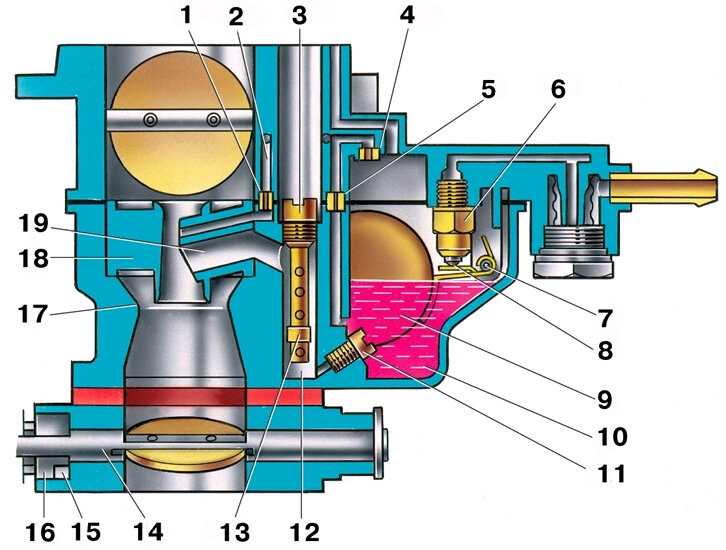

Карбюратор нужно очистить. Для этого демонтируют его верхнюю крышку. Снимается поплавок, вакуумный клапан. Внутреннее пространство камер нужно прочистить. Здесь скапливаются сажа и грязь. Очистку проводят при помощи баллончика с воздухом или при помощи насоса.

Еще одним обязательным действием является проверка зазора между электродами распределителя, а также катушки и проводов высоковольтного напряжения. Настройку проводят только после прогрева мотора до 90ºС. Машины ставят на ручник.

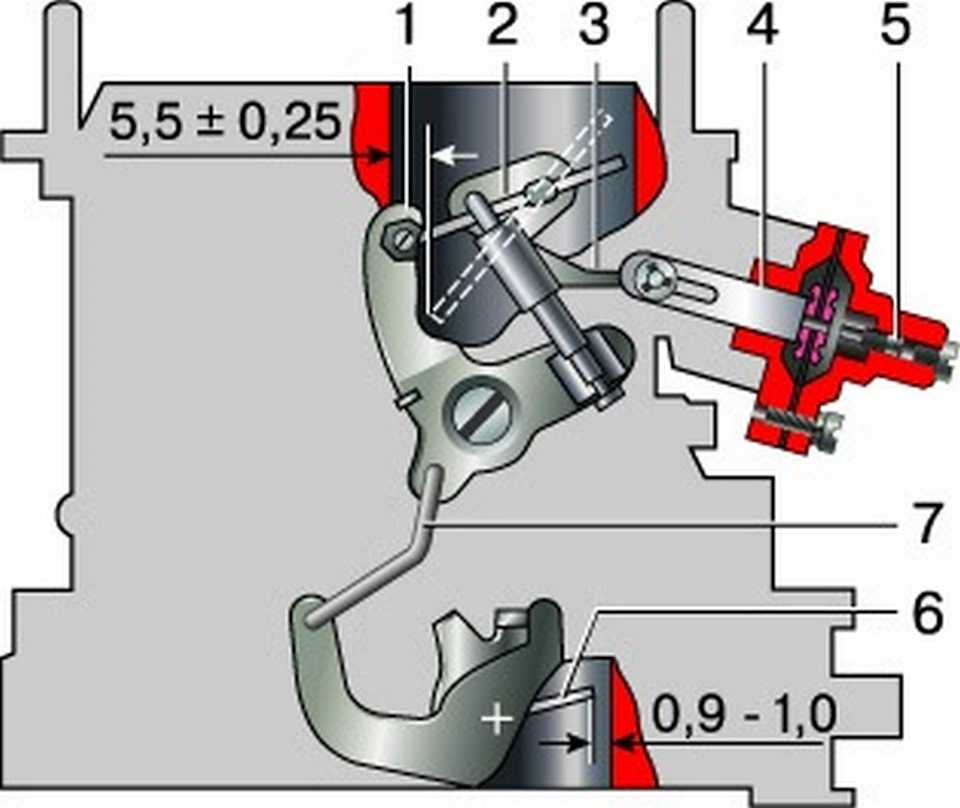

Корректировка заслонки дросселя

Регулировка карбюратора ВАЗ-2101 начинается с настройки дроссельной заслонки. Это несложная процедура. Выполнить ее можно в три этапа. Вручную нужно повернуть против часовой стрелки рычаг управления заслонки. Она полностью открывается.

Проводится замер расстояния до первичной камеры. Устройство карбюратора предполагает, что этот показатель составляет 12,5-13,5 мм. Если же результат отличается, нужно подогнуть усики тяги. Регулировка заслонки предполагает определение величины открытия заслонки дросселя. Оно должно составлять 14,5-15,5 мм. В противном случае потребуется подкрутить шток привода пневматики.

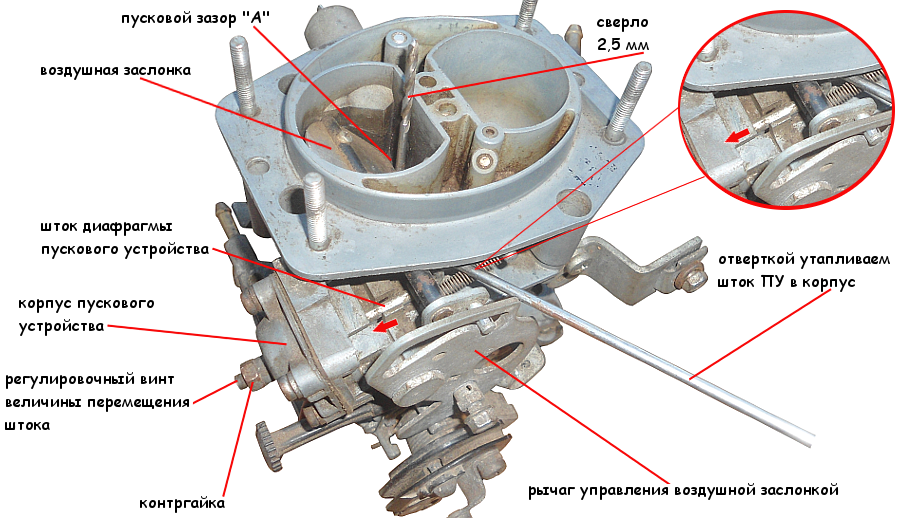

Коррекция стартерной батареи

На втором этапе потребуется откорректировать работу пускового устройства. Вручную поворачивается рычаг заслонки дросселя на вторичной камере против часовой стрелки. Она закроется. Кончик рычага тяги должен плотно прилегать к оси заслонки дросселя первичной камеры.

На самом конце должен находиться шток стартерного прибора. В противном случае потребуется откорректировать его положение. Для этого подгибается тяга. Это приспособление в карбюраторных моторах хрупкое. Если сильно приложить к нему силу, тяга отломается.

Проверка ускорителя насоса и его ремонт

Начинать проверку нужно с тестирования работоспособности системы. Нужно собрать в мензурку топливо, которое выработается за 10 циклов работы рычага заслонки дросселя. Должно собраться от 5,2 до 8,7 см³ горючего. Если это не так, нужно прочистить жиклеры карбюратора ваз 2101. Для этого выполняют прокачку насоса. Это поможет прочистить забившиеся форсунки. Эту процедуру выполняют около 10 раз. Затем производится замер горючего еще раз.

Если процедура продувки не дала нужного результата, ускоритель потребуется полностью менять.

Если же на больших оборотах наблюдаются сбои в работе мотора, нужно проверить диафрагму насоса. Она могла износиться. Часто стирается шток бензонасос.

Регулировка холостого хода

Регулировка топливной системы предполагает на завершающем этапе проведение настройки оборотов на холостом ходу. Потребуется прогреть двигатель в течение 15 мин. Затем мотор нужно заглушить. Винты количества и качества закручиваются до упора. Первый из них нужно отпустить на 3 оборота. Винт качества откручивают на 5 оборотов.

Мотор запускается. Винтом количества устанавливают частоту оборотов, которое составляет около 800 в минуту. Затем медленно закручивается винт качества. Так можно уменьшить обогащение топливной смеси. Эту процедуру проводят до тех пор, пока обороты не станут падать. После этого винт качества нужно выкрутить еще на пол оборота и зафиксировать его в таком положении.

Зная, как проводится процедура корректировки карбюратора, можно самостоятельно выполнить работу хорошо. Мотор будет работать стабильно, а ВАЗ 2101 будет эксплуатироваться в нормальном режиме.

Где находится

Фильтр тонкой очистки на Лада Веста (1.6 и 1.8 литра) установлен совместно с фильтром грубой очистки и помещен с насосом в топливный модуль бака.

Подобная конструкция применяется впервые на Лада Веста. Технология позаимствована у Рено Логан 2009 года выпуска. Однако она до конца не проработана, из-за чего возникают трудности при профилактике.

Топливный модуль под давлением подает горючее на форсунки. Величина давления зависит от оборотов двигателя, средний показатель от 3,5 до 4,1 бар.

Главный и существенный недостаток такой конструкции – невозможно отдельно заменить фильтр тонкой очистки топлива без снятия всего модуля.
В случае повреждения нужно приобретать модуль в сборе. При необходимости проводим частичную разборку, извлекаем бензонасос, металлическую сетку грубой очистки, регулятор давления.

Топливный фильтр ВАЗ 2114: где находится, замена

Для стабильной работы силового агрегата в топливной магистрали ВАЗ 2114 имеется специальный фильтр. С течением времени он постепенно забивается, теряя при этом свою первоначальную пропускную способность. Решить проблему помогает замена расходника на новый.

На ВАЗ 2114 инжектор в зависимости от объема двигателя применяется два разных вида фильтров тонкой очистки. Так авто с моторами на 8 клапанов комплектуется преимущественно расходниками 21120-1117010.

Особенностью данного фильтра является крепление топливопроводов не на защелках, а на резьбе. Оригинал имеет стоимость 200-300 рублей.

Также в продаже есть аналоги. В таблице ниже представлены наилучшие альтернативные варианты родному расходнику.

Оригинальный фильтр 21120-1117010

Таблица — Оптимальные аналоги топливного фильтра с гайками

Fram	G5915	270-360
Бош	0986450124	280-460
BIG Filter	GB-302	190-270
Нипартс	J1330502	280-300
Пекар	21121117010	210-280

На части авто используется фильтр тонкой очистки на защелках с артикульным номером 21230-1117010. Его цена находится в пределах от 200 до 300 рублей. На ВАЗ 2114 возможна установка аналогов родного расходника. В таблице ниже представлены рекомендуемые бренды.

Фирменный расходник 21230-1117010

Таблица — Аналоги топливного фильтра тонкой очистки с клипсами

Феби	17635	290-380
Mann-Filter	WK512	460-500
Purflux	EP155	220-270
Knecht-Mahle	KL83	200-360
Denckermann	A110003	330-350

На автомобилях ВАЗ 2114 в большинстве случаев используется топливный фильтр грубой очистки, артикул которого — 2112-1139200. Стоимость сеточки составляет 30-80 рублей. С расценками на аналоги можно ознакомиться ниже.

Таблица — Аналоги топливной фильтр-сеточки 2112-1139200

СтартВольт	SFF0115	45-110
FARET	21121139200	90-150
WEBER	21121139200	65-105
Утес	21121139200	95-115
Зомер	KRFS2112	160-200

На части машин стоит сеточка-фильтр 1118-1139200. Ее цена варьируется от 50 до 100 рублей. Посмотреть наилучшие аналоги, которые хорошо зарекомендовали себя в эксплуатации, можно в нижеприведенной таблице.

Таблица — Альтернативы топливной фильтр-сеточке 1118-1139200

Соатэ	11181139200	135-170
Zommer	KRFS1118	120-150
СтартВольт	SFF011	80-100
Фарет	11181139200	120-130
TSN	93631	170-245

Замена топливного фильтра на ВАЗ 2114

Не секрет, что для минимизации проблем с автомобилем, за ним необходим постоянный уход. Обязательно следите за износом запчастей, вовремя их меняйте, пока их поломка не привела к еще большим финансовым потерям.

Особое внимание обратите на топливную систему. Если выйдет из строя она, тогда двигатель работать не сможет

Используемый топливный фильтр ВАЗ 2114 является ключевым элементом всей системы. Ведь его задача — отсеивать ржавчину, различного рода примеси, которые обязательно присутствуют в топлива на наших автозаправочных станциях. Фильтрующий элемент обеспечивает подачу чистого, безопасного для системы бензина.

Менять его приходится многим автовладельцам, потому поговорим про это более подробно.

Признаки засорившегося фильтрующего устройства

На фильтре стоит специальная фильтровальная бумага, ячейки которой с течением эксплуатации автомобиля забиваются. Из-за этого топливо пропускается хуже, потому начинаются проблемы с самим двигателем. Обнаружить, что фильтр забился, можно по нескольким очевидным признакам.

Расход топлива резко вырос;
Ваш автомобиль начал часто глохнуть на холостом ходу;
На повышенных оборотах наблюдаются провалы в работе мотора;
Запуск двигателя осуществляется с определенными трудностями;
Мотор троит, мощность заметно падает;
При движении машина самопроизвольно тормозит, хотя на педаль тормоза вы не нажимали;
При подъемах в гору машина редко дергается.

Как видите, признаков много, и они во многом отличаются друг от друга. Эти признаки не свидетельствуют на 100%, что проблема заключается именно в фильтре. Подобные явления возникают при неисправности электронного блока управления, датчиков, дроссельной заслонки, свечей, детонации и так далее.

Как проверить, что проблема именно в фильтре? Легко.

К ниппелю на топливной раме форсунок подключите нанометр;
Запустите двигатель;
Замерьте давление;
Если показатели ниже тех, что указаны в технической документации ВАЗ 2114, значит, очиститель действительно забился.

Где он находится

По сути, замена топливного фильтра ВАЗ 2114 будет невозможной, если не знать, где именно располагается данный элемент.

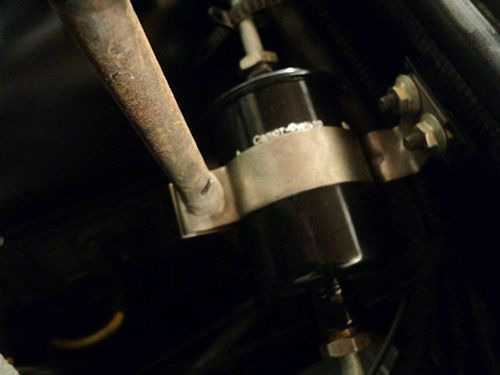

А находится он под багажником, на его днище. Он монтируется в топливную магистраль и представлен в виде картриджа. Для осмотра потребуется яма или эстакада.

Собственно, если вы его отыскали, можно двигаться дальше.

Самостоятельная замена топливного фильтра ВАЗ 2107

В других статьях уже было рассказано о том, как заменять фильтр тонкой очистки на автомобилях Lada Kalina.Сегодня эта процедура будет рассмотрена на ВАЗ 2107.

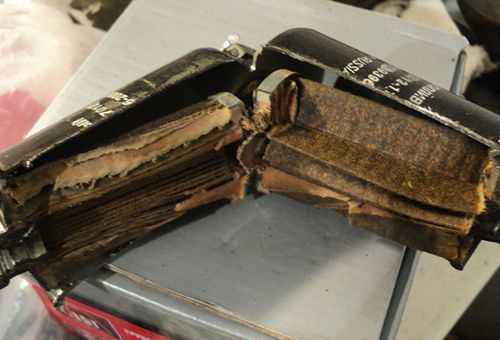

На фотографии видно, что в приведенном случае топливный фильтр забился полностью.

Самостоятельная замена топливного фильтра ВАЗ 2107

Для начала должно быть сброшено давление в системе питания, а пробку топливного следует нужно открутить
Ключом на «17» открутить штуцер топливной трубки, придерживая ключом на «19» топливный фильтр.

Торцовым ключом на «10» ослабить болт стяжки хомута, удерживающий топливный фильтр.

Отсоединить входной и выходной патрубки, которые ведут к топливному фильтру или от него.

Снять топливный фильтр ВАЗ 2107.
Если есть возможность, лучше заменить 2 уплотнительных кольца в соединениях трубок.

Можно приступать к замене топливного фильтра ВАЗ 2107 .

Обратите внимание!

Корпус топливного фильтра снабжен стрелкой, которая показывает, в каком направлении движется поток топлива. Эта стрелка должна смотреть в направлении топливной рампы.

Запустить двигатель, удостовериться в отсутствии подтеков. Если соединения негерметичны, стоит подтянуть штуцеры и соединения топливного фильтра с трубками и после этого приступать к эксплуатации.

Самостоятельная замена воздушного фильтра на ВАЗ 2107

Замена воздушного фильтра на инжекторном ВАЗ 2107 производится согласно алгоритму, который представлен ниже.

Отсоединить датчик массового расхода воздуха. Это позволит уберечь провода от обрыва.

Открутить хомут, которым удерживается гофра воздуховода.
Выкрутить винты крепления крышки фильтра.
Снять крышку фильтрующего элемента.
Изъять фильтр из корпуса.
Очистить корпус от пыли и грязи.

Установить новый фильтрующий элемент.

Прикрутить крышку воздушного фильтра на место

При этом важно избегать ее перекосов. Появление подсоса нефильтрованного воздуха значительно снизит ресурс силового агрегата

Собрать все в обратной последовательности.

Проконтролировать работу силовой установки.

Топливный фильтр ВАЗ 2107

Таблица — Аналоги топливного на инжекторном ВАЗ 2107

Бренд производителя	Номер по каталогу	Примерная цена, рубль
BIG Filter	GB-302	210-240
Пекар	21121117010	230-270
BOSCH	0986450124	350-400
Fram	G5915	290-350
Nipparts	J1330502	250-260

Таблица — Альтернативы родного топливного фильтра на карбюраторный автомобиль ВАЗ 2107

Фирма производитель	Артикульный номер	Ориентировочная стоимость, рубль
Knecht-Mahle	KL63OF	340-400
Mann-Filter	WK422	240-270
Bosch	450904159	340-380
Filtron	PS822	50-60
Fram	G121	70-95

ВАЗ 2107 замена топливного фильтра инжектор

Виды фильтров для ВАЗ 2107

FF-009	Alco
302010511251G	DELLO
0450904058	Bosch
PS 842131261275	Filtron
FT4874	Fiaam

Необходимые инструменты

Ключ №10;
Ключ № 7.

1. Сбросить давление;

2. Открыть капот;

3. Отсоединить аккумуляторную батарею;

4. Открутить штуцер топливной трубки, при этом придерживая сам старый фильтр ключом. Для того, чтобы защититься от вытекания небольшого количества бензина, можно постелить старую тряпку или ветошь;

5. Отсоединить идущие трубки от фильтра;

6. Раскрутить крепление топливного фильтра, используя ключ 10 – фильтр крепится стяжным болтом;

6. Снять старый фильтр;

7. Поставить новый топливный фильтр, обязательно следя за тем, чтобы стрелка, нарисованная на корпусе, указывала на топливную рампу;

8. Уплотняющие кольца между трубками и топливным фильтром менять на новые;

9. Произвести работы по сборке в обратной последовательности;

Запустить двигатель и убедиться, что нет протечек бензина. Все работы не представляют труда даже для человека, не владеющего особыми знаниями в автомеханике.

Также посмотрите видео по замене топливного фильтра на ВАЗ 2107:

https://www.youtube.com/watch?v=pZqCQjmnpKw

Принцип работы топливного фильтра

В зависимости от марки автомобиля конструкция топливного фильтра может отличаться. Но основной принцип действия и схема работы у всех моделей одинакова.

Принцип работы топливного фильтра: 1 — фильтрующий элемент для инжекторных авто, 2 — его корпус.

Бензиновый фильтр располагается в топливо проводе и выглядит как металлическая или пластиковая колба с двумя выводами. К которым присоединены магистральные трубопроводы. Внутри корпуса располагается фильтрующий элемент, который выполняется как правило из специальной бумаги.

Работает устройство таким образом:

Топливо движется по магистрали и через входящий патрубок попадает в корпус;
Во время прохождения топлива через недра узла, на нем задерживаются механические примеси (грязь, песок, ржавчина и др.). Фракция очистки зависит от типа применяемой модели.
Очищенный бензин выходит из колбы через выходящий патрубок и движется к мотору.

Регулировка холостого хода ВАЗ 2107 карбюратор

Устойчивая работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка режима холостого хода возможна и без привлечения специалистов при условии выполнения всех рекомендации руководства по эксплуатации. Исправный карбюратор при правильно выставленном угле опережения зажигания и зазорах между контактами трамблера.

Регулировка режима согласно технической документации должна производиться с применением прибора, определяющего уровень CO в выхлопных газах. В гаражных условиях карбюратор обычно настраивается на глаз и по встроенному тахометру. Описание предписывает частоту вращения коленчатого вала в пределах от 700 до 900 оборотов в минуту. При меньших значениях системы карбюратора неспособны обеспечить устойчивую работу двигателя, при больших — возрастает расход топлива.

Диагностика систем двигателя

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, качество и состав топлива при этом не всегда отвечают требования стандарта. Засорение карбюратора, в частности, системы, обеспечивающей функционирование в режиме холостого хода, может привести к неустойчивой работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

Основные причины неустойчивой работы двигателя автомобиля ВАЗ 2107 при работе вхолостую:

неправильный уровень топлива в поплавковой камере;
засорение сетчатого фильтра, жиклеров и каналов;
ограничение или затруднения хода клапана в ЭПХХ;
подсасывание воздуха через поврежденные прокладки, мембраны или трубки;
засорение воздушного фильтра;
подгорание контактов или неправильный зазор между ними;
некондиционные свечи;
неправильная регулировка угла опережения зажигания.

Прежде, нежели приступать к настройке карбюратора следует восстановить его работоспособность, в противном случае невозможно добиться устойчивого результата.

Обслуживание и устранения неисправностей

Регламентные работы на системах, обеспечивающих работу двигателя следует начинать с его полного осмотра. Для удобства с карбюратора снимается корпус воздушного фильтра и производится осмотр всех воздушных трубок. На них не должно быть трещин, а материал должен сохранять эластичность. При необходимости карбюратор демонтируется и производится его полная разборка с дефектацией и заменой неисправных деталей.

На следующем этапе производится диагностика, устранении выявленных неисправностей и регулировка системы зажигания. Рекомендуется мелкой наждачной бумагой почистить контакты в трамблере, заменить свечи и правильно установить угол опережения. Это можно сделать при помощи тестера или примитивной контрольной лампы. Переходить непосредственно к регулированию двигателя ВАЗ 2107 имеет смысл только в том, случае если приведены в порядок карбюратор и другие системы.

Настройка силового агрегата

Регулировка режима холостого хода производится в помещении с хорошей вентиляцией или на улице. Необходимо убедиться, что воздушная заслонка полностью открыта, для чего рукоятка досылается вперед до упора. Теперь карбюратор полностью готов к настройке режима.

Последовательность действий мастера следующая:

В выхлопную трубу вводится датчик прибора, который определяет концентрацию угарного газа в выхлопе. Устройство включается, и с него снимаются показания, которые характеризуют работу карбюратора.
В случае превышения установленных параметров винт качества смеси закручивается при помощи отвертки. Это действие выполняется в несколько приемов с постоянным контролем выхлопа.
Падение оборотов холостого хода компенсируется тем, что карбюратор ВАЗ 2107 подстраивается винтом количества смеси.

Процедура продолжается до тех пор, пока двигатель не станет устойчиво работать в данном режиме. В случае отсутствия прибора регулировка исправного карбюратора на автомобиле ВАЗ 2107 может быть произведена без него. При определенном навыке данная операция не займет много времени.

Регулировка режима холостого хода без прибора

Большинство опытных мастеров и водителей выполняют настройку силового агрегата ВАЗ 2107 следующим образом:

Винтом качества смеси карбюратора выставляются минимальные обороты, при которых двигатель работает неустойчиво, но не глохнет.
Частота вращения увеличивается за счет добавления смеси.

Процедура с винтом качества смеси повторяется до тех пор, пока карбюратор будет обеспечивать устойчивую работу двигателя.

На практике такой способ применяется достаточно часто и при достаточном опыте водителя положительный результат гарантирован.

Замена топливного фильтра на инжекторном ВАЗ 2107

Отсоединить трубки, которые прикреплены к патрубкам фильтра.
Послабить стяжной болт хомута.

Установить фильтр на место.
Завести силовой агрегат и проконтролировать отсутствие утечек бензина.

Как делается регулировка карбюратора ваз-2101

Когда менять топливный фильтр на ваз 2107

Замена топливного фильтра lada 2107 (ваз 2107)

Проверка бензонасоса ВАЗ 2107 (инжектор)

Последовательность работ при замене фильтра на ВАЗ 2107

Где расположен бензонасос на 2106, 2107 и других моделях

Немного о конструкции топливного насоса

Замена топливного фильтра на ВАЗ 2107 инжектор

Топливный фильтр ВАЗ 2107

Рекомендации по выбору

Вывод

Замена топливного фильтра на инжекторном ВАЗ 2107
