Как выставить зажигание на ваз 2109

Устройство

Система зажигания автомобиля ГАЗ 53 в настоящее время является бесконтактной. Изучив устройство и принцип действия, можно попутно овладеть навыками поиска и устранения неисправностей. Особенно, это необходимо тем, кто эксплуатирует ГАЗ 53. Ведь часто бывает так, что рядом нет хороших специалистов, которые помогли бы в решении возникших проблем. К тому же за их услуги придётся платить. Качество проделанной работы можно определить иногда спустя некоторое время. Неисправность, возникшая неожиданно и в неподходящий момент, создаст неприятности.

Элементы системы

Система зажигания автомобиля ГАЗ 53 состоит из нескольких элементов, каждый из которых выполняет свою функцию. Зная их, можно гораздо быстрее найти и устранить неисправность. Система состоит из следующих элементов:

• Аккуммуляторная батарея;
• Коммутатор;
• Свечи зажигания;
• Датчика распределитель;
• Высоковольтные и низковольтные провода;
• Катушка зажигания;
• Дополнительное стартерное реле;
• Добавочный и помехоподавляющий резистор;
• Указатель тока;
• Замок зажигания.

Все составляющие элементы можно сгруппировать в зависимости от выполняемых задач. В этом случае, они будут входить в соответствующие группы. Система зажигания автомобиля ГАЗ 53 будет работать правильно, когда соблюдены основные условия:

• Сопоставление момента возникновения искры и работы двигателя;
• Достаточная мощность искры;
• Отсутствие пропусков в искрообразовании.

Для своевременной подачи искры нужно тщательно соотнести такты работы двигателя и появление напряжения на электродах свечи. Нужная мощность искры, в свою очередь, зависит от величины напряжения, зазоров между электродами свечи и исправности цепи. Отсутствие искры приводит к снижению мощности и увеличению расхода топлива, поэтому пропуски недопустимы.

Своевременная искра

Сопоставление определённого такта и подачи напряжения на свечи является задачей датчика-распределителя. Бесконтактная система зажигания автомобиля ГАЗ 53 может быть снабжена магнитоэлектрическим или полупроводниковым датчиком-распределителем, который находится внутри трамблёра. Перечень элементов трамблёра включает в себя:

• Датчик-распределитель;
• Токоразносная пластина (бегунок);
• Центробежный и вакуумный регулятор.

Магнитоэлектрический датчик ГАЗ 53 представляет собой генератор импульсов переменного тока, частота которых зависит от оборотов двигателя. Это устройство имеет восемь полюсов (по числу цилиндров). В процессе вращения распределительного вала, а вместе с ним и ротора датчика происходит последовательное прохождение полюсов постоянного магнита через полюсы обмотки статора. В результате изменяющегося магнитного потока в обмотке наводится ЭДС индукции, которая создаёт управляющий импульс для коммутатора.

Центробежный регулятор поворачивает ротор датчика относительно статора, что, в свою очередь, изменяет угол опережения зажигания ГАЗ 53. Это происходит при увеличении оборотов вращения коленчатого вала двигателя. Грузики регулятора, преодолевая усилие пружин, поворачивают ротор. Таким образом, усилие должно быть определённым, иначе это отразится на работе ГАЗ 53.

Вакуумный регулятор поворачивает статор относительно ротора, изменяя угол. Он работает в зависимости от нагрузки и оборотов двигателя.

Мощность и качество искры

Ни для кого не секрет, что хорошая искра является залогом качественного воспламенения горючей смеси. Система зажигания автомобиля ГАЗ 53 будет иметь хорошую искру если есть следующие условия:

• Правильно отрегулирован зазор между электродами свечи;
• Исправная катушка зажигания;
• Нужная форма импульсов коммутатора;
• Хорошее качество цепи высокого напряжения.

Слишком малый зазор между электродами свечи приведёт к тому, что воспламенение топливовоздушной смеси окажется затруднено. Из-за этого может возникнуть пропуск не в искрообразовании, а в воспламенении. Последствия одинаковые.

Исправность катушки зажигания проявляется в её способности индуцировать необходимое напряжение без перерывов (пропусков). Как правило, неисправная катушка даёт о себе знать по характерному снижению качества работы всех восьми цилиндров. Если установлено, что катушка неисправна, то менять её нужно на однотипную, той же маркировки. Эта деталь ГАЗ 53 представляет собой две обмотки: первичная и вторичная. Последняя содержит гораздо больше витков, чем первая. Обмотки намотаны одна поверх другой на магнитопроводе. Вся конструкция находится в герметичном корпусе, залитым пластмассой. Неисправность этой детали связана с замыканием, которое может быть межвитковым и на корпус.

Таблица 9-5. Назначение штекеров в разъеме коммутатора 42. 3734

№ штекера	Назначение штекера
1	Выход к катушке зажигания II и III

цилиндров

2

Общий (масса)

3

Выход для тахометра

4

Подвод напряжения питания

5

Вход для сигнала В контроллера

6

Вход для сигнала СЗ от контроллера

7

Выход к катушке зажигания I и IV цилиндров

Катушка зажигания — высокой энергии, типа 29. 3705, с двумя
высоковольтными выводами, с разомкнутым магнитопроводом, спрессованная в
пластмассу.

Для бесконтактного распределения высокого напряжения
применяются две катушки зажигания. Одна из них генерирует высоковольтные
импульсы на свечи зажигания I и IV цилиндров, а другая — на свечи зажигания II
и III цилиндров, причем искровой разряд происходит одновременно на двух свечах
зажигания (I и IV или II и III цилиндров). Поэтому за время рабочего цикла (2
оборота коленчатого вала) в каждом цилиндре происходит 2 искровых разряда. Один
(рабочий) происходит в конце такта сжатия, а второй (холостой) приходится на
конец выпуска отработавших газов.

Рис. 9-16. Осциллограммы импульсов напряжений и токов,
действующих на выходах контроллера (а), коммутатора (Ь) и во вторичной цепи
катушки зажигания (с):

1— сигнал «Момент зажигания»; II— сигнал «Выбор канала»;
III- сигнал «Начало отсчета»; IV— сигнал «Угловые импульсы»; V— импульсы тока
на выходе 1-го канала; VI— импульсы тока на выходе 2-го канала; VII— импульсы
напряжения на выходе 1-го канала; VIII — импульсы напряжения на выходе 2-го
канала; IX — импульсы напряжения; X— импульсы тока; А— ВМТ поршней 1-го и 4-го
цилиндров; В — момент зажигания в 1-м и 4-м цилиндрах; С — момент зажигания во
2 и 3 цилиндрах; О — угол опережения зажигания

Осциллограммы импульсов напряжения и тока разряда во
вторичной цепи катушки зажигания показаны на рис. 9-16, с.

Датчики синхронизации (начала отсчета и управляющих
импульсов) — индуктивные, типа 14. 3847. Предназначены для синхронизации работы
контроллера с верхней мертвой точкой поршней I и IV цилиндров (датчик НО) и
угловым положением коленчатого вала двигателя (датчик УИ) через каждые 1, 4° по
коленчатому валу, т. е. 2, 8°: 2 по коленчатому валу.

Рис. 9-17. Осциллограммы импульсов датчика начала отсчета
(!) и угловых импульсов (II)

Датчик НО установлен на картере сцепления так, что он
генерирует импульс напряжения в момент прохождения в его магнитном поле
маркерного штифта, запрессованного в маховик. И этот момент соответствует
положению ВМТ поршней I и IV цилиндров.

Датчик УИ генерирует угловые импульсы при прохождении в его
магнитном поле зубьев обода маховика (число зубьев Z = 128). Установочные
зазоры датчиков должны находиться в пределах 0, 3-1, 2мм.

Осциллограммы импульсов, генерируемых датчиками НО и УИ,
показаны на рис. 9-17. Амплитуда импульсов напряжения составляет от 0, 2 до 100
В в диапазоне частот вращения коленчатого вала от 25 до 6000 мин-1. Период
импульсов датчика НО равен 360° по коленчатому валу, а датчика УИ — 360°: 128 =
2,8° по коленчатому валу.

Датчик температуры охлаждающей жидкости двигателя — типа 19.
3828, линейный, полупроводниковый. Падение напряжения на выводах датчика, при
питании его постоянным током 1, 5 мА, численно равно (в милливольтах)
температуре охлаждающей жидкости в °К, умноженной на десять.

Uдт= 10×ТК

Пример. Допустим, температура охлаждающей жидкости равна 0°С
(273°К), тогда:

Uдт = 10 × 273 = 2 730 мВ = 2,73 В

Выключатель и свечи зажигания и высоковольтные провода такие
же, как на автомобилях с бесконтактной системой зажигания.

ПРЕДУПРЕЖДЕНИЕ.

При включенном зажигании не отсоединяйте от контроллера
штепсельный разъем, так как при этом на отдельных элементах его схемы может
возникнуть повышенное напряжение и он будет поврежден. Следите за надежностью
соединения с массой контроллера через винты крепления.

Нумерация цилиндров на разных типах двигателей

Как таковой, строгой международной системы расположения и нумерации цилиндров двигателя не существует. И это плохо. Посему, прежде, чем приступать к какому-либо виду ремонта двигателя или системы зажигания, окунитесь с головой в Инструкцию по эксплуатации и ремонту именно вашего авто.

Заднеприводные 4-х и 6-ти рядные двигатели в США имеют главный цилиндр №1 от радиатора, остальные цилиндры нумеруются по направлению к салону. Но, есть и обратная нумерация, когда главным цилиндром считается тот, который ближе к салону.

У французских двигателей нумерация цилиндров происходит со стороны коробки передач. А нумерация цилиндров V-образных двигателей идёт с правого полубока, т.е. со стороны крутящего момента.

Переднеприводные автомобили, как правило, имеют поперечно установленный двигатель. Здесь нумерация цилиндров идет с одной из сторон, а цилиндр №1 расположен со стороны пассажирского места.

V-образные многоцилиндровые двигатели имеют главный цилиндр со стороны водителя в ряду, который ближе к салону. Затем идут нечетные цилиндры двигателя, а с противоположной стороны (ближе к радиатору) – чётные.

Поэтому, для того, чтобы вы окончательно не запутались из-за отсутствия единого международного стандарта расположения и нумерации цилиндров двигателя, пользуйтесь Руководством по эксплуатации от производителя.

Удачи вам в изучении нумерации и расположения цилиндров двигателя.

Многие автомобилисты, особенно начинающие, которые только приобрели ВАЗ-2114, задумывались над тем, как устроен 8-клапанный инжекторный двигатель, который установлен на этот автомобиль. В данной статье будет рассмотрено устройство мотора, основные характеристики, а также демонтаж и особенности ремонта. Эта информация будет очень полезна новичкам и тем, кто не знает, как устроен главный силовой агрегат.

Видео о двигателе ВАЗ-2114

Как Выставить Зажигание На Газ 53 Видео

Как установить газ на зажигание 53 Видео

Установка зажигания автомобилей ГАЗ-53, ГАЗ-3307

Система зажигания ГАЗ-53, ГАЗ-3307 представляет собой 12-вольтный бесконтактный аккумуляторный транзистор, состоящий из электронных источников тока, катушки зажигания, дополнительного резистора, выключателя, выключателя зажигания, свечей зажигания, свечей зажигания, выключателя зажигания и низкого напряжения зажигания.

Рис. 1. Схема системы зажигания ГАЗ-53, ГАЗ-3307

А. до стартера; 1. катушка зажигания; 2.7. первичная обмотка; 3. вторичная обмотка; 4. батарея; 5. текущий индикатор; 6. дополнительное реле стартера; 7. дополнительный резистор; 8. выключатель зажигания и стартер; 9. шумоподавляющий резистор; 10. свеча зажигания; 11. датчик распределителя; 12. ползунок резистора для подавления шума; 13. обмотка распределителя; 14. постоянный магнит; 15. выключатель; R1. резистор МЛТ-8,2 кОм; R2. резистор MLT-1, R3. резистор MLT; R4. резистор МЛТ-82 кОм; R5. резистор МЛТ-62 Ом; R6. резистор МЛТ-200 Ом; R7, R8. резисторы МЛТ-47 кОм; С2. конденсатор К73-17-250Б-0Д; СЗ. конденсатор К73-17-4008-1; Конденсаторы С4, С5. К73-17-250В-0,047 мкФ; С6. конденсатор К50-29-160В-10; С7. конденсатор КЛ-2-И20-500В-1000; ВИ. КДЮ2БилиКД4 521А; V2. диоды КД209А или КД212А; V3. CT 848 A транзистор; V4, V5. транзисторы KT630B, также известные как KT653B; V7. это диод 102 В

Надежная и экономичная работа двигателя зависит от бесперебойной работы системы зажигания ГАЗ-53. Для устранения радиопомех, вызванных системой зажигания, провода высокого напряжения имеют распределенное сопротивление, а наконечники свечей имеют резисторы подавления. Схема набора учетных программ зажигания показана на рис. 1.

Технические характеристики системы зажигания автомобилей ГАЗ-53, ГАЗ-3307

Порядок зажигания ГАЗ-53. 1. 5. 4. 2-6. 3,7. 8 Тип распределителя зажигания. 24,3706 Скорость вращения распределительного вала составляет 1 мин при непрерывном зажигании во время работы с катушкой зажигания B116 на трехэлектродном разряднике с искровым разрядником 7 мм, мин-1. 20. 2300 Направление вращения распределителя (распределителя) ролика ГАЗ-53. по часовой стрелке Катушка зажигания ГАЗ-53. B116 Свечи. A11 Размер искрового промежутка в свечах, мм 0,8. 0,95 Дополнительный резистор. 14,3729 Переключатель. 13.3734 или 13.3734-01 Наконечник свечи 35.3707200 Сопротивление наконечника, кОм. 4. 7

Катушка зажигания ГАЗ-53, ГАЗ-3307 (В 116) используется для преобразования тока низкого напряжения в ток высокого напряжения.

Катушка зажигания ГАЗ-53, ГАЗ-3307 (В 116) представляет собой трансформатор, на металлический сердечник которого намотан вторичный элемент, а над ним. первичная обмотка. Сердечник с обмотками установлен в герметичном железном корпусе, заполненном маслом и покрытом высоковольтным пластиковым корпусом.

Сопротивление обмотки при 15. 35 ° C: первичное 0,43 Ом, вторичное 13 000. 13 400 Ом.

Техническое обслуживание зажигания ГАЗ-53, ГАЗ-3307

Для защиты от возможного повреждения пластиковой крышки, катушка должна быть очищена от грязи, пыли и масла, чтобы проверить надежность проводов высокого и низкого напряжения.

Когда двигатель не работает, вы не можете оставить зажигание включенным, чтобы избежать перегрева катушки, что приведет к его неисправности. Использование других типов катушек зажигания недопустимо.

Искровые свечи зажигания

В системе зажигания ВАЗ-2109 используются свечи зажигания А17ДВР, А17ДВРМ где:

Нельзя недооценивать важность свечей в общей схеме работы системы зажигания автомобиля. Не зря многие водители по привычки, которая осталась еще с прошлых времен, возят с собой запасной комплект свечей

Может это и лишнее, так как современные свечи вполне надежны, но любую привычку побороть не так уж просто, даже такую

Не зря многие водители по привычки, которая осталась еще с прошлых времен, возят с собой запасной комплект свечей. Может это и лишнее, так как современные свечи вполне надежны, но любую привычку побороть не так уж просто, даже такую.

Во время работы свеча зажигания переносит огромные диапазоны нагрузок, которые выражены в большом температурном режиме эксплуатации, механических, электрических и химических воздействиях.

К примеру, в камере сгорания рабочий температурный режим может варьировать от 60 до 2800 градусов, давление до 10 Мпа, напряжение до 30 кВ, не говоря уже про постоянное химическое воздействие на свечу продуктами сгорания.

В процессе эксплуатации свечи на всех ее участках образуется нагар, который приводит к потере тока, так же зазор между контактами в свече зажигания на каждые 1000 км пробега может увеличиваться от 0,012 до 0,016 мм и более.

По свече зажигания можно просто диагностировать состояние двигателя, но как правило, обращаем мы внимание на свечи только тогда, когда в работе двигателя начинаются сбои или, когда пришло время планового ТО. Двигатель в нормальном состоянии если:

Двигатель в нормальном состоянии если:

1. Отсутствие мокроты на резьбе;
2. Тонкий нагар копоти на темном ободке;
3. Все электроды имеют светло-серый, светло-коричневый, белесого или светло-желтого цвета.

Признаки появления проблем с двигателем:

1. На резьбе остатки масла или бензина;
2. На ободке рыхлый нагар черного цвета с наличием пятен;
3. Все электроды темно-коричневые с наличием пятен;
4. Свеча мокрая с темным нагаром;
5. Темный ободок с внешней части свечи (если свеча стоит не герметично).

Применение в системе зажигания ВАЗ 2109 только свечей зажигания марок А17ДВР, А17ДВРМ не является панацеей, конечно же существуют альтернативные варианты, но правильно подбирать свечи для своего авто нужно уметь правильно, а для этого Вам следует ознакомится с такими понятиями:

1. Что такое горячие и холодные свечи и на каких двигателях они применяются;
2. Что такое калийное число;
3. Что такое степень сжатия и ряд других показателей.

Поэтому если Вы не разбираетесь в этих вопросах, то перед тем, как заменить свечи зажигания, рекомендованные заводом изготовителем, на другие обратитесь за рекомендациями к специалистам.

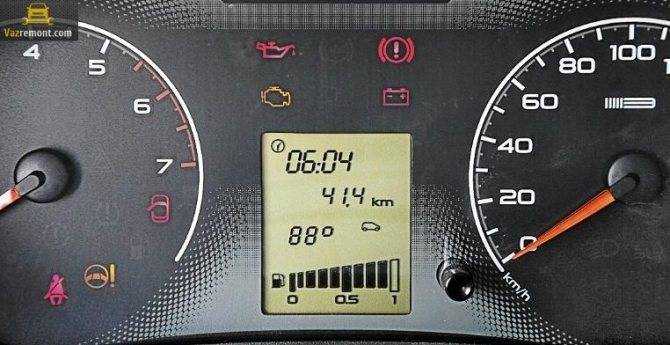

Рабочая температура двигателя

Ресурс мы узнали, теперь переходим к другому важному показателю. Оптимальная рабочая температура составляет 90-95°C. После 97°C мотор номер 126 на 16 клапанов будет немного «тормозить», но по правилам температура до 100°C считается нормальной

Если агрегат Лада эксплуатируется с таким показателем, то нужно быть уверенным, что в это время работает вентилятор радиатора. Когда приборной панели вы видите показатель ниже +90°C, то нужно принимать – это недогрев. Разумеется, в мороз силовой установки нужно больше времени, чтобы температура добралась до нормальной отметки

После 97°C мотор номер 126 на 16 клапанов будет немного «тормозить», но по правилам температура до 100°C считается нормальной. Если агрегат Лада эксплуатируется с таким показателем, то нужно быть уверенным, что в это время работает вентилятор радиатора. Когда приборной панели вы видите показатель ниже +90°C, то нужно принимать – это недогрев. Разумеется, в мороз силовой установки нужно больше времени, чтобы температура добралась до нормальной отметки.

• Рабочая температура – 90-95°C.
• Нормальная температура (двигатель работает хуже) – 97-110°C.
• Пониженная температура – 90°C и ниже.

Установка электронного зажигания на авто

Таким образом, изучив все нюансы работы и преимущества бсз, понятно желание наделить подержанный автомобиль зажиганием по аналогичной схеме. Логично, что переделать двигатель с установкой многочисленных датчиков не получится, но заменить контактную схему на бесконтактный ее тип в состоянии каждый владелец машины.

Готовим запасные части

На начальном этапе подготавливаем все элементы по заранее спланированной схеме:

1. Бесконтактный трамблер. Модель подбирают с учетом установленного двигателя на авто. К примеру, модель 1,3 л на ВАЗ-2016 подойдет с индексом 38.3706-01.
2. Коммутатор. Устройство для прерывания поступающего тока на катушку зажигания.
3. Катушка зажигания. Устройство с преобразованием тока с 11 вольт до 20 кВ для моделей ВАЗ имеет индекс 27.3705.
4. Высоковольтные провода подбираем по размеру, а по типу подойдет проводка от современной Нивы.
5. Свечи зажигания. Особенностью свечей станет установленный заводской зазор между электродами от 0,7 до 0,8 мм.

Прежде чем устанавливать все элементы бесконтактного зажигания, обязательно подготавливаем набор необходимых инструментов:

• электрическая дрель со сверлом под размер саморезов;
• два самореза;
• крестообразная отвертка;
• набор ключей.

Порядок проведения монтажных работ

Для ответа на вопрос, как установить бесконтактную систему зажигания своими руками, следует изучить последовательность выполнения работ на примере автомобиля ВАЗ шестой серии:

1. Используем ранее установленный прерыватель-распределитель. Снимаем крышку и демонтируем высоковольтные провода.
2. Выставляем «линию резистора». Короткими поворотами двигателя добиваемся положения резистора – перпендикулярного по отношению к корпусу мотора. Далее вращение коленчатого вала не допускается.

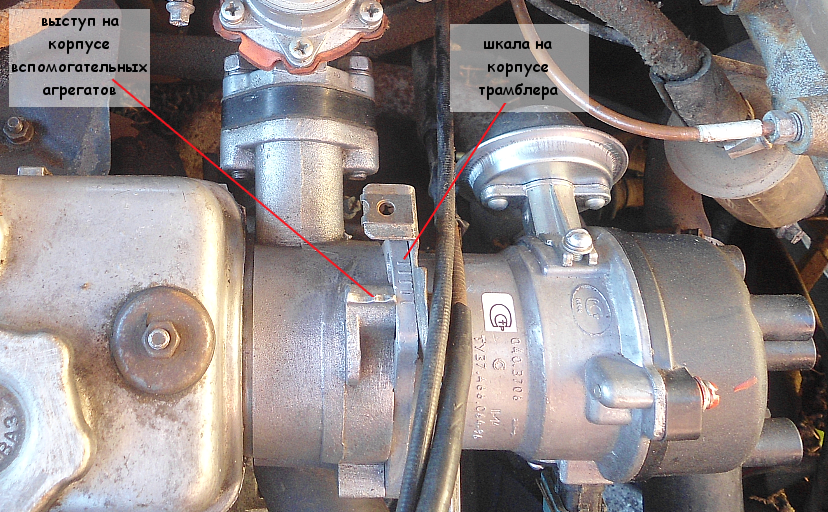

3. Делаем отметку размещения трамблера. На корпусе двигателя наносим штрих напротив средней метки устройства регулировки опережения угла зажигания.
4. Проводим демонтаж ранее установленного прерывателя-распределителя. Отсоединяем его от катушки зажигания и в месте установки на двигатель.
5. Устанавливаем купленный бесконтактный трамблер. Снимаем верхнюю крышку, и садим в гнездо с учетом ранее установленной метки, закрепляем. Устройство должно быть заранее отрегулировано.
6. Проводим замену катушки зажигания на место ранее установленного устройства. Подводим питающие провода.
7. Размещаем все провода по своим местам – высоковольтные провода к свечам зажигания, провод между трамблером и катушкой.
8. Монтируем коммутатор. Для этого в свободной зоне подкапотного пространства просверливаем отверстия под крепление, и после размещения – включаем в общую схему.
9. Перед запуском двигателя еще раз проверяем правильность подключения в соответствии со схемой. Ее легко сделать самому или найти в комплекте поставки оборудования.

https://youtube.com/watch?v=NbtcE2rEgPQ

Таблица 9-5. Назначение штекеров в разъеме коммутатора 42. 3734

№ штекера	Назначение штекера
1	Выход к катушке зажигания II и III

цилиндров

2

Общий (масса)

3

Выход для тахометра

4

Подвод напряжения питания

5

Вход для сигнала В контроллера

6

Вход для сигнала СЗ от контроллера

7

Выход к катушке зажигания I и IV цилиндров

Катушка зажигания — высокой энергии, типа 29. 3705, с двумя высоковольтными выводами, с разомкнутым магнитопроводом, спрессованная в пластмассу.

Для бесконтактного распределения высокого напряжения применяются две катушки зажигания. Одна из них генерирует высоковольтные импульсы на свечи зажигания I и IV цилиндров, а другая — на свечи зажигания II и III цилиндров, причем искровой разряд происходит одновременно на двух свечах зажигания (I и IV или II и III цилиндров). Поэтому за время рабочего цикла (2 оборота коленчатого вала) в каждом цилиндре происходит 2 искровых разряда. Один (рабочий) происходит в конце такта сжатия, а второй (холостой) приходится на конец выпуска отработавших газов.

Рис. 9-16. Осциллограммы импульсов напряжений и токов, действующих на выходах контроллера (а), коммутатора (Ь) и во вторичной цепи катушки зажигания (с):

1— сигнал «Момент зажигания»; II— сигнал «Выбор канала»; III- сигнал «Начало отсчета»; IV— сигнал «Угловые импульсы»; V— импульсы тока на выходе 1-го канала; VI— импульсы тока на выходе 2-го канала; VII— импульсы напряжения на выходе 1-го канала; VIII — импульсы напряжения на выходе 2-го канала; IX — импульсы напряжения; X— импульсы тока; А— ВМТ поршней 1-го и 4-го цилиндров; В — момент зажигания в 1-м и 4-м цилиндрах; С — момент зажигания во 2 и 3 цилиндрах; О — угол опережения зажигания

Осциллограммы импульсов напряжения и тока разряда во вторичной цепи катушки зажигания показаны на рис. 9-16, с.

Датчики синхронизации (начала отсчета и управляющих импульсов) — индуктивные, типа 14. 3847. Предназначены для синхронизации работы контроллера с верхней мертвой точкой поршней I и IV цилиндров (датчик НО) и угловым положением коленчатого вала двигателя (датчик УИ) через каждые 1, 4° по коленчатому валу, т. е. 2, 8°: 2 по коленчатому валу.

Рис. 9-17. Осциллограммы импульсов датчика начала отсчета (!) и угловых импульсов (II)

Датчик НО установлен на картере сцепления так, что он генерирует импульс напряжения в момент прохождения в его магнитном поле маркерного штифта, запрессованного в маховик. И этот момент соответствует положению ВМТ поршней I и IV цилиндров.

Датчик УИ генерирует угловые импульсы при прохождении в его магнитном поле зубьев обода маховика (число зубьев Z = 128). Установочные зазоры датчиков должны находиться в пределах 0, 3-1, 2мм.

Осциллограммы импульсов, генерируемых датчиками НО и УИ, показаны на рис. 9-17. Амплитуда импульсов напряжения составляет от 0, 2 до 100 В в диапазоне частот вращения коленчатого вала от 25 до 6000 мин-1. Период импульсов датчика НО равен 360° по коленчатому валу, а датчика УИ — 360°: 128 = 2,8° по коленчатому валу.

Датчик температуры охлаждающей жидкости двигателя — типа 19. 3828, линейный, полупроводниковый. Падение напряжения на выводах датчика, при питании его постоянным током 1, 5 мА, численно равно (в милливольтах) температуре охлаждающей жидкости в °К, умноженной на десять.

Uдт= 10×ТК

Пример. Допустим, температура охлаждающей жидкости равна 0°С (273°К), тогда:

Uдт = 10 × 273 = 2 730 мВ = 2,73 В

Выключатель и свечи зажигания и высоковольтные провода такие же, как на автомобилях с бесконтактной системой зажигания.

ПРЕДУПРЕЖДЕНИЕ.

При включенном зажигании не отсоединяйте от контроллера штепсельный разъем, так как при этом на отдельных элементах его схемы может возникнуть повышенное напряжение и он будет поврежден. Следите за надежностью соединения с массой контроллера через винты крепления.

Типичные неисправности электропроводов

Неисправности, как правило, сводятся к тому, что электрический ток либо совсем не поступает к свече зажигания, а если поступает, то в ограниченном количестве.А происходит это по следующим причинам:

• Когда происходит разрыв токопроводящей жилы, через которую идет импульс
• Если есть утечка тока, это значит, что изоляция повреждена, появился пробой тока на сторону
• Значение сопротивления превышает допустимое
• Возникли проблемы в контактах (либо со свечой, либо с трамблером и катушкой зажигания).

Если произошел разрыв токопроводящей жилы, тогда возникает внутренняя искра, иначе говоря — образуется искровой разряд между кончиками порванного провода, который сильно снижает напряжение, а так же становится причиной возникновения паразитического электромагнитного импульса.Итак:

• Возникающий импульс, разумеется, негативно сказывается на правильности работы электрических датчиков автомобиля
• Всего один такой дефектный высоковольтный электропровод зачастую становится причиной возникновения вибрации и появления перебоев в работе мотора
• Кроме того, поврежденный высоковольтный электропровод приводит к воспламенению в цилиндре с некоторым опозданием либо вообще через раз, тогда нарушается синхронность работы цилиндров и мотора в целом

Проверка электропроводов

Проверить провода сможет любой, причем своими руками, для этого не требуется знаний электрики, либо специальных труднодоступных инструментов, помощников, только знание — что делать и в каком порядке:

• Сначала необходимо проверить на ваз 21093 провода свечей визуально, на предмет видимых повреждений (например трещин, изломов и других).
• Затем стоит убедиться в отсутствии пробоя, проделать это можно даже в отсутствии каких – либо измерительных приборов, вполне достаточно будет заглянуть под капот, при работающем моторе, когда стемнеет, если есть пробой, то будет видна искра в процессе работы мотора на пробитом электропроводе
• Еще проверить высоковольтные электропровода можно с помощью провода, нужно лишь ночью взять кусочек провода и зачистить концы его с обеих сторон. Затем одним концом необходимо замкнуть проводок на «массу» (это корпус машины), а второй конец берем руками и водим по всей длине каждого электропровода, не пропуская стыки и колпачки и прочее. В точках пробоя будет возникать искра

Также можно измерить сопротивление высоковольтных электропроводов, для этого нам потребуется тестер (мультиметр):

• Включаем режим омметра

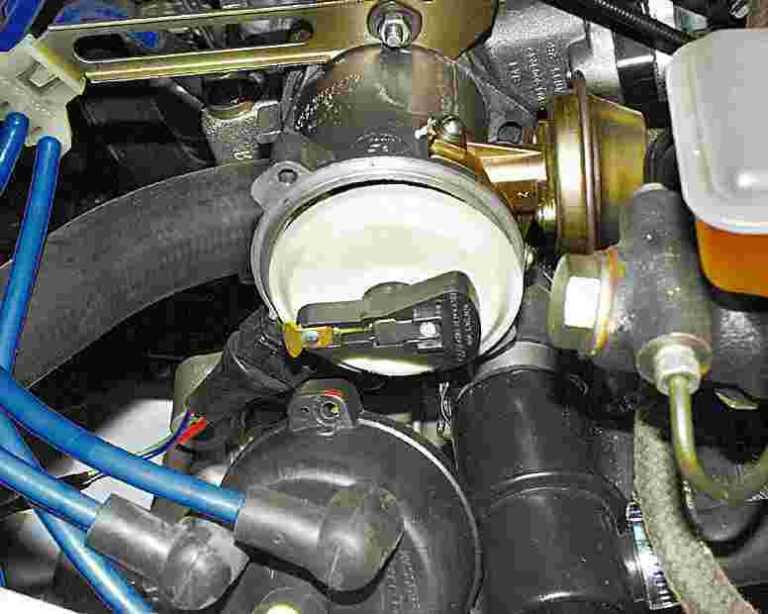

• Снимаем провод со свечки первого цилиндра, отключаем его от трамблера(см.Устройство трамблера ваз 2109: отличие контактной и бесконтактной систем зажигания и регулировка опережения зажигания)
• Подключаем электроды мультиметра к обоим концам провода и проверяем показания

У исправных электропроводов сопротивление варьируется в границах от 3,5 до 10 килоОм, все зависит от типа самих электропроводов. Значение сопротивления указано, как правило, на  изоляции бронированных электропроводов. При проверке каждого провода, разброс между значениями не может превышать 2-4килоОм. При обнаружении большего разброса провода следует заменить. Кстати, замена производится комплектом, то есть сразу все вместе, цена здесь не повод для экономиисе вместе.В завершении предоставляем вашему вниманию показания сопротивления для наиболее популярных бронированных электропроводов:

• Марки Tesla (Тесла) имеют сопротивление 6 кОм
• Марки Slon (Слон) с разбросом от 4килоОм до 7килоОм (где 4килоОм идет на 1-вый цилиндр и так далее до 7килоОм на последнем цилиндре)
• Марки ProSport (ПроСпорт) имеют сопротивление почти нулевое
• Марки Cargen (Карген) с сопротивлением 0,9килоОм

Настройка зажигания

При настройке зажигания вам потребуется сделать самое главное – установить валы по меткам, чтобы газораспределение функционировало синхронно с работой поршневой группы. Это первое, что следует сделать перед тем как начать регулировку зажигания. Стоит заметить, что особых трудностей при настройке возникнуть не должно, особенно на автомобилях ВАЗ 2108-21099. Все дело в том, что распределитель зажигания на двигатели этих машин установить можно только в одном положении. Причем коммутатор зажигания при данной процедуре не подвергается никаким настройкам, так как их у него нет.

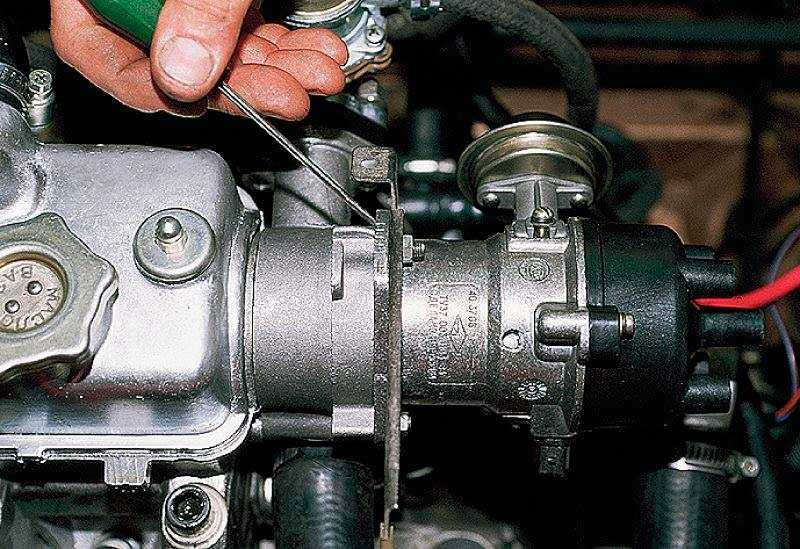

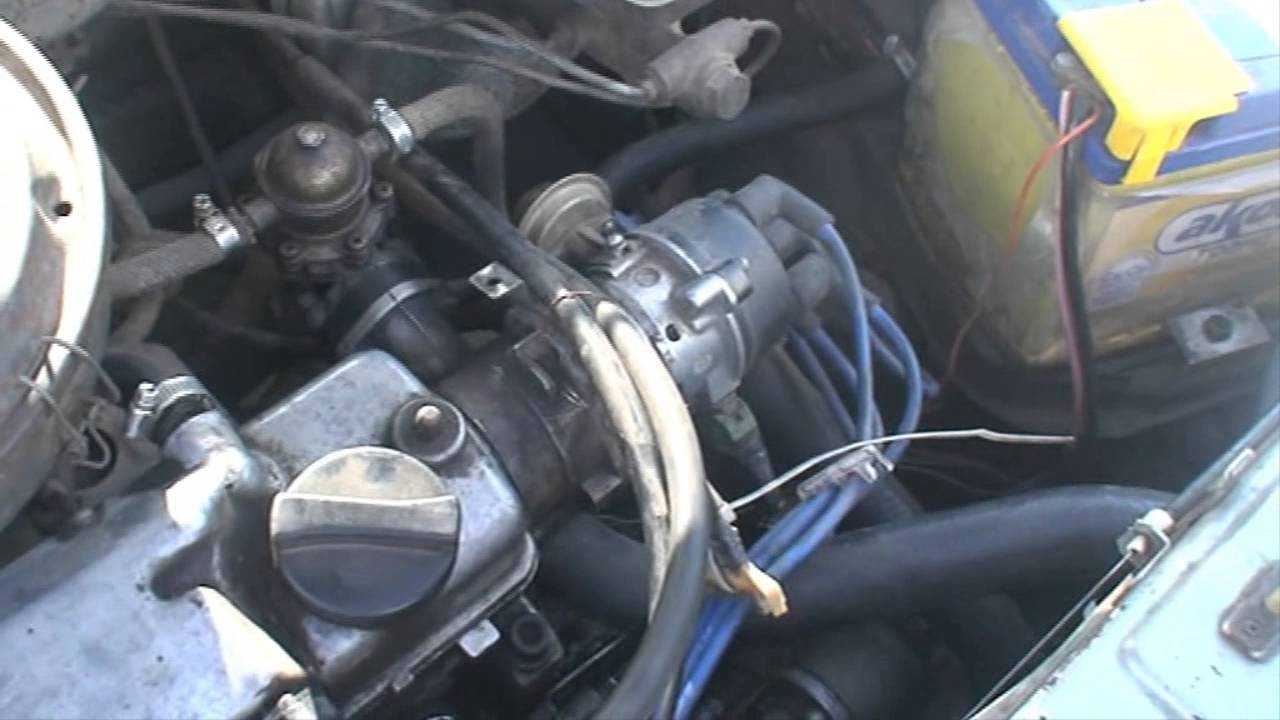

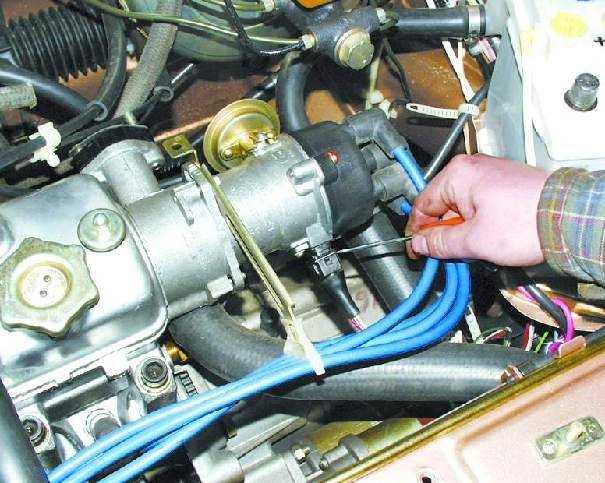

Корпус трамблера вращается вокруг своей оси, чтобы производить более точную регулировку. И этого оказывается достаточно. Чтобы точно установить момент, можно использовать простейшую схему, в качестве индикатора используется в ней простой светодиод. Датчик Холла отключается от системы, на его минусовой вывод подается плюс питания. Между «+» и сигнальным включается светодиод, для снижения напряжения последовательно с ним включается сопротивление 2 кОм. А вот плюс датчика Холла соединяется с массой. Теперь остается только медленно вращать корпус распределителя. Момент, когда засветится диод, будет являться искомым.

Немного истории

Известны такие основные системы, обеспечивающие воспламенение паров бензина в ДВС автомобиля:

• контактная;
• бесконтактная;
• микропроцессорная система зажигания (МПСЗ).

1. Контактная. Исторически это была первая попытка, она оказалась достаточно успешной и проработала много лет. Схема такой системы приведена нижеПринцип работы устройства прост – размыкание контактов прерывателя разрывает первичную цепь, из-за чего во вторичной обмотке бобины наводится высокое напряжение, которое распределителем направляется на одну из свечей зажигания. Это было простое, отработанное изделие, конечно со своими недостатками, которые устранялись по мере развития техники и элементной базы.
2. Бесконтактная. Принцип работы в основном схож с предыдущим, но изделие является более надежным. В нем контактный механический прерыватель заменен электронными устройствами – коммутатором и датчиком. Схема такого изделия показана на рисунке
3. Микропроцессорная система, не содержащая механических узлов и построенная целиком на электронных компонентах.Принцип работы так же остался неизменным, функциональная схема такого устройства показана на рисунке.
