Замена бензонасоса lada 2115 (ваз 2115)

Расположение различных элементов обогревательного приспособления

Реле зажигания

Заинтересоваться тем, где стоит реле печки на ВАЗ-2115, автовладелец может только после того, как штатное отопительное приспособление начнёт глючить. Иными словами, начнут возникать ситуации, когда печка будет включаться исключительно на прогретую. В такой ситуации можно безоговорочно винить реле печки ВАЗ-2115.

На самом деле многие даже опытные автомобилисты недоумевают по поводу того, каким образом этот элемент конструкции может воздействовать на работу отопительного агрегата, однако факт остаётся фактом. Печка не сможет функционировать в полной мере до тех пор, пока эта деталь не будет заменена

Чтобы понять где находится реле печки ВАЗ-2115, необходимо обратить внимание на центральную консоль, расположенную под приборной панелью

Резистор

Дополнительный резистор отвечает за регулировку скоростей обогревательного приспособления. Этот малогабаритный элемент системы оснащён двумя режимами работы. Если автомобилист хочет узнать где стоит резистор печки на ВАЗ-2115, он должен заглянуть в область педали газа, так как искомая деталь находится непосредственно над ней. Для того чтобы произвести замену этого резистора, нет необходимости что-то снимать или откручивать.

Стоит отметить, что подобное приспособление ломается крайне редко, чаще всего неисправность появляется из-за того, что обгорают контакты.

Предохранитель

Практическое большинство всех предохранителей расположено в монтажном блоке моторного отдела

Что касается того, где находится предохранитель печки ВАЗ-2115, то здесь следует обратить внимание на салонный отдел, который расположен с левой стороны под бардачком. Этот комплекс деталей закрыт крышкой, ввиду чего для получения доступа к нему нужно одновременно зажать обе защёлки и потянуть на себя заслонку. Крышка, под которой скрыт предохранитель печки, с обратной стороны оснащена схемой целого комплекса составляющих устройство элементов

Крышка, под которой скрыт предохранитель печки, с обратной стороны оснащена схемой целого комплекса составляющих устройство элементов.

https://youtube.com/watch?v=tTOZoJzEuHg

Как заменить трос заслонки рециркуляции шевроле нива

Ниже смотрите видео про замена тросиков отопителя нива шевроле и выскажите свое мнение об этом в отзывах к статье.

Качество видео: VHSRip

Видео загружено админу от пользователя Аввакум: для срочного просмотра на портале.

Чтобы дать правильный ответ на вопрос Замена тросиков отопителя нива шевроле нужно посмотреть видео. После просмотра вам не потребуется обращаться за помощью к специалистам. Подробные инструкции помогут вам решить ваши проблемы. Приятного просмотра.

Юмор в теме: Акция! Купи квартиру в новостройке – и бесплатно наслаждайся строительным мусором в подъезде и грохотом перфораторов с 5 утра все ближайшие 10 лет!

Нива шевроле замена регулятора печки и подсветки за 5 мин

Ремонт воздушной заслонки на автомобиле Chevrolet Niva 4×4

замена тросика печки своими руками

Шевроле Нива ремонт заслонки печки

Как без мата поменять печку на ниве шевроле? с кондиционером.

Нива шевроле Шайтан цыклон в ноги , доработка!

Нива шевроле печка дует холодным воздухом

как закрепить тросик заслонки отопителя.

Замена моторедуктора заслонки отопителя

рециркуляция воздуха . как работает.

Инструмент:

• Отвёртка крестовая
• Отвёртска плоская

Детали:

Трос привода дроссельной заслонки

Примечания: Если регулировкой привода дроссельной заслонки невозможно добиться полного открывания или закрывания дроссельной заслонки или привод заедает, замените трос привода дроссельной заслонки.

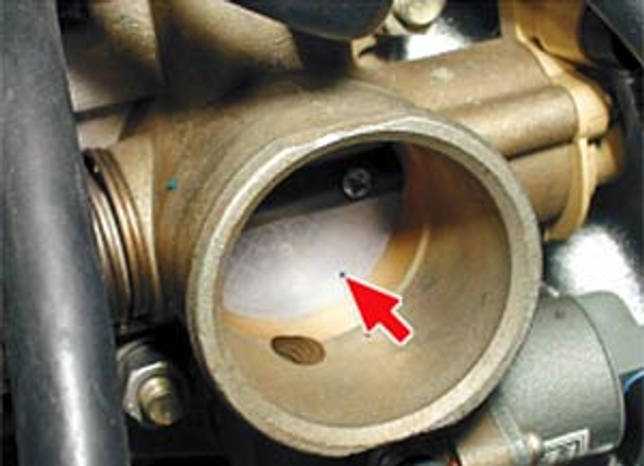

1. Для визуального контроля перемещения дроссельной заслонки ослабьте хомуты крепления и отсоедините шланг вентиляции картера от правой части воздухоподводящего патрубка.

2. Отсоедините правую часть патрубка — от дроссельного узла.

3. При полностью нажатой педали акселератора (это должен сделать помощник) проверьте положение дроссельной заслонки — она должна быть полностью открыта.

4. При отпущенной педали акселератора дроссельная заслонка должна быть полностью закрыта. В ином случае привод необходимо отрегулировать.

5. Извлеките из прорези наконечника оболочки троса пружинную скобу и перемещением наконечника в отверстии резинового фиксатора вперед добейтесь, чтобы дроссельная заслонка полностью закрывалась, а при не полностью открывающейся — перемещением назад добейтесь, чтобы заслонка полностью открывалась. Зафиксируйте наконечник троса в новом положении, вставив скобу в его соответствующую прорезь.

6. Для замены троса снимите предохранительную скобу с сектора дроссельного узла, поддев ее отверткой.

7. Выньте наконечник троса привода дроссельной заслонки из паза сектора и отсоедините трос от дроссельного узла.

8. Выньте держатель оболочки троса из отверстия.

9. Выньте фиксатор троса из прорези кронштейна и отсоедините трос от ресивера.

10. Внутри салона снимите наконечник троса с пальца педали акселератора, поддев его отверткой.

11. Вытяните трос в сторону моторного отсека из отверстия в щите передка.

12. Извлеките из отверстия щита передка уплотнительную втулку троса.

13. Извлеките трос из отверстия щита передка вместе с уплотнительной втулкой.

14. Установите новый трос привода дроссельной заслонки в порядке, обратном снятию. После этого отрегулируйте привод.

В статье не хватает:

Качественных фото ремонта

Это интересно: Замена регулятора холостого хода Chevrolet Niva

Замена насоса

Большинство современных автомобилей оснащаются бензонасосами, которые расположены внутри самого бака с топливом. Из-за этого добраться до него достаточно сложно и подобное размещение вызывает массу вопросов.

В случае с ВАЗ 2114 можно поднять заднее сиденье, под которых находится прямоугольный люк. Открыв его, вы получите доступ к насосу, датчику с поплавком и фильтру грубой очистки — сетке. То есть при необходимости вы легко сможете выполнить замену фильтра или другого элемента.

На бензонасос идет два топливных провода:

• Подающий. С его помощью, проходя через фильтр тонкой очистки, питается рампа и форсунки;
• Обратный. Через регулятор давления возвращается топливо, что позволяет непрерывно обеспечивать питание двигателя.

Теперь поговорим непосредственно о том, как снять и заменить вышедший из строя топливный насос.

1. Отключите в обязательном порядке минусовую клемму с аккумуляторной батареи вашего автомобиля.
2. Желательно опустошите бак от топлива.
3. При снятии топливного модуля вы получите возможность добраться до днища топливного бака, а потому есть шанс очистить его от всевозможных осадков.
4. Избавьтесь от давления внутри топливопровода. Это позволит избежать попадания целой струи из топлива вам в лицо или внутрь автомобиля. Для этого воспользуйтесь измерительным штуцером на топливной рампе и тонкой отверткой.
5. Снимите заднее сиденье, чтобы получить доступ к люку, ведущему нас к топливному модулю.
6. Открутите два крепежа, удерживающих крышку люка.
7. Отключите электро разъем от модуля.
8. С помощью ключа на 17 открутите топливопроводы, которые подключены к насосу. Делайте это аккуратно, чтобы не потерять уплотнительное кольцо. Затем отведите патрубки в сторону, дабы они вам не мешали.
9. С помощью головки на 7 миллиметров нужно открутить 8 крепежных гаек. Они держат прижимную пластину, удерживающую весь модуль.
10. Вынимайте его аккуратно через отверстие в топливном баке, но перед этим не забудьте освободить поплавок датчика уровня топлива.
11. Если имеется новый модуль, устанавливайте его точно в обратной последовательности.
12. Если же замене подлежит только один из элементов, тогда придется разобрать топливный модуль на элементы.
13. С разборкой модуля проблем не возникнет даже у новичка, поскольку разбирается узел на элементы достаточно легко.
14. Выполните процедуру обратной сборки, залейте топливо и проверьте систему в работе.

Обратите внимание на тип установленного насоса. На помпах нового образца система крепления несколько другая. Потому для работы вам потребуется трещотка и головка на 10 миллиметров

С их помощью по кругу демонтируется кольцо и отжимаются фиксаторы, предусмотренные на топливопроводе

Потому для работы вам потребуется трещотка и головка на 10 миллиметров. С их помощью по кругу демонтируется кольцо и отжимаются фиксаторы, предусмотренные на топливопроводе.

Серьезных проблем процедура по замене топливной помпы вызывать не должна. Но все же будьте внимательными, аккуратными и последовательными. Вы работаете с топливом, а потому должны соблюдать все меры безопасности.

Конструкция и принцип работы бензонасоса

Для того чтобы, найти причину поломки, необходимо изначально узнать конструкцию и принцип работы бензонасоса.

Конструкция

Бензонасос выполняется из множества деталей и напоминает собой электрический двигатель постоянного тока. Корпус его выполняется из пластика, и метала, внутри корпуса помещен магнит и ротор, на вал которого с одной стороны насажена крыльчатка, а с другой токосъёмный коллектор. Сам бензонасос является щёточным двигателем, что сильно снижает его надежность, современные автомобили (иномарки) уже многие перешли на бесщеточные электрические насосы.

Одним из важных элементов насоса является обратный клапан, который держит нагнанное давление в системе и не позволяет ему стечь обратно в бак через клапан.

Принцип работы

При появлении напряжения на колодке бензонасоса он начинает вращаться, крыльчатка нагнетает топливо в систему, как только оно достигает необходимого количества, клапан бензонасоса перекрывается, тем самым закрывает путь к оттоку топлива обратно в бак. После чего можно запускать двигатель. Работу бензонасоса можно хорошо услышать, запустив зажигания и прислушаться к его работе. Бензонасос издаст характерный писк и спустя несколько секунд остановится – это будет означать, что давление в систему накачено.

РУКОВОДСТВО ПО ЗАМЕНЕ

Как самому поменять бензонасос, рассмотрим на примере Hyundai Solaris.

1. Открутите болты крепления и снимите подушку заднего ряда сидений.
2. Срежьте канцелярским ножом герметик.
3. Снимите фишку электропитания.
4. Пассатижами ослабьте самозатягивающийся хомут и снимет шланг отвода паров бензина к адсорберу.
5. Снимите подающий топливный шланг.
6. Освободите из кронштейна вентиляционный шланг, идущий к адсорберу паров бензина.
7. Открутите винты крепления и снимите прижимную пластину.
8. Вытащите топливный модуль.
9. Снимите резиновый уплотнитель.
10. Отсоедините фишки электропитания.
11. Рекомендуем снять ДУТ, чтобы не повредить его в процессе разборки модуля.
12. Извлеките стопор наконечника топливной трубки.
13. Снимите трубку и уплотнительное кольцо.
14. Отожмите фиксаторы металлических направляющих, после чего разъедините части корпуса.
15. Освободите защелки и вытащите корпус фильтрующего элемента в сборе с регулятором и бензонасосом.
16. Отщелкните фиксаторы бензонасоса.
17. На новый бензонасос желательно устанавливать чистую сеточку. На этом этапе вам остается собрать все элементы в обратном к снятию порядке.

Признаки выхода бензонасоса из строя

Неисправный бензонасос определить достаточно просто, так как ему свойственны характерные признаки поломки. К примеру: при езде автомобиль неожиданно глохнет – после повторного включения двигатель начинает издавать нехарактерные звуки, при этом стартер не перестает крутить. После того как машина завелась картина повторяется – четырнадцатая опять глохнет. Возможно и ситуация, когда автомобиль заводится через раз – проблемы, как правило,  возникают после простоя на нейтральной скорости.

Определим наиболее типичные признаки неисправности бензонасоса:

• Двигатель отказывается заводиться. Безусловно, причин у данной проблемы может быть много – те же свечи, либо ЭБУ, однако возможность неисправности бензонасоса так же стоит учитывать;
• Отличающийся от нормальных показателей уровень давления в топливном реле;
• Мотор троит. Как правило, если бензонасос не качает так, как нужно, то двигатель начинает достаточно ощутимо дергаться, поскольку происходит неправильное сжигание бензина в рабочих цилиндрах;
• Мотор «рычит» на малых оборотах. Один из наиболее правдивых признаков, который свидетельствует либо о непосредственной поломке насоса, либо о том, что забился фильтр малой очистки и нужна замена сеточки.

Возможных поломок, которые могут являться причиной выхода бензонасоса из строя, существует достаточно много. Неожиданный сюрприз могут преподнести следующие части конструкции агрегата: предохранитель, реле бензонасоса, масса, электромотор, система контактов. Разберемся с каждой из них по отдельности.

Уровень давления

Для того чтобы составить для себя большую часть картины происходящего, достаточно замерить давление в топливной рампе. Использовать для этого необходимо манометр, который обладает небольшим диапазоном измерения (лучше всего до 7 атмосфер), поскольку устройства с большим диапазоном могут выдавать значительные неточности.

Измерение давления в рампе

Под капотом четырнадцатой расположен штуцер давления, открутите его крышку и подсоедините манометр к нему.

Нормальные показатели должны быть следующими:

1. При холостом ходу двигателя – 2.5 кПа;
2. В момент зажигания – 3 кПа;
3. С пережатым шлангом слива – 7 кПа;
4. При наборе оборотов – 2,5-3 кПа.

Если при включенном зажигании стрелка манометра не движется, то, скорее всего, сломался регулятор давления бензина. Когда изменений нет при наборе оборотов – из строя вышел сам бензонасос, если же стрелка движется очень медленно, что свидетельствует о том, что насос качает, но плохо – забилась сетка бензонасоса.

Как прозвонить проводку мультиметром

Если не работает бензонасос, не спешите его менять – возможно, проблема в некачественно сделанной проводке. К насосу подведено 3 проводка: к датчику уровня бензина, и положительный с отрицательным для питания моторчика.

Никакие специальные инструменты для проверки проводки не требуются – достаточно обычной лампочки на 12 Вольт. Подсоединяем лампочку к отрицательному и положительному проводу насоса, и включаем зажигание автомобиля – если лампочка моргнула, значит с проводкой все нормально.

Моторчик бензонасоса

Когда вы выяснили, что внешняя проводка бензонасоса в норме, нужно переходить к проверке моторчика. Делается это той же лампочкой, проводки которой подключаются к наружным клеммам моторчика. Если при включении зажигания лампочка засветилась, значит нужно менять моторчик.

Масса и реле топливного насоса

В четырнадцатой масса топливного насоса закреплена под торпедой, рядом с рычагом ручного тормоза, во время использования которого масса может быть задета и сдвинута со своего нормального положения. Чтобы исправить это снимите пластик вокруг ручника, зачистите контакты массы и присоедините её на место.

Рядом с массой расположено реле бензонасоса ВАЗ 2114. Реле необходимо для того, чтобы во время зажигания в системе сразу же создавался требуемый уровень давления.

Пару слов по поводу того, где находится реле бензонасоса: сняв пластик вокруг ручного тормоза, вы обнаружите сразу 3 разных реле – одно из них от бензонасоса.

Замена топливного фильтра Nissan Almera

По регламенту производить замену завод изготовитель рекомендует каждые 12-15 тыс. км

или год эксплуатации, однако, обращая внимание на качестве топлива, мы настоятельно рекомендуем менять топливный фильтра каждые 8-10 тыс. км

Замена топливного фильтра Nissan Almera

Заменить топливный фильтра в Nissan Almera запросто можно в гаражных условиях, а вот на сэкономленные средства желательно приобрести фильтр более высокого качества. На замену уходит не более 1 часа.

Что касается симптомов изношенного и «уставшего» фильтра, то это:

1. Рывки при езде на большой скорости (более 90 км/час).
2. Потраивание двигателя.
3. Недостаточная мощность и «агрессия» автомобиля при нажатии на педаль акселератора.

Особенности конструкции

Начинающему автолюбителю рекомендуется изучить работу инжекторного двигателя. В инжектор входит система, которая производит впрыскивание бензина. Ознакомившись с устройством, не придется обращаться в сервисный центр по поводу незначительных неполадок, а ликвидировать их дома самому. Подача горючего считается распределительной, потому что в каждый цилиндр бензин впрыскивается с помощью определенной форсунки.

В основу ВАЗ 2115 положена модель ВАЗ 21099. В новой машине в отличие от прежней поменялась форма капота, задние и передние бамперы, новая конфигурация передних крыльев, а также улучшенная аэродинамика кузова. На крышке багажника разместили спойлер — антикрыло. Внешнюю отделку оформили элементами из пластмассы, поскольку металлические разъедались коррозией. Для добавочной безопасности модель дополнили сигналом торможения и задней светотехникой.

Благодаря помещенному под капотом инжекторному узлу питания, управляемому электроникой, схема электрооборудования ВАЗ 2115 значительно отличается от 99 модификации.

Несущий конструктив кузова машины сварной, металлический, целостный. Привод представляет переднее поперечное размещение. У него коробка передач 5-ступенчатая, передние колеса подключены к приводу. Двигатель вмещает объем 1,5 л и является четырехцилиндровым, бензиновым, четырехтактным и рядным. Системы распределительного впрыскивания горючего управляются с помощью электроники.

Под задними сиденьями, за днищем, находится бак с топливом. Из находящегося в нем бензонасоса поставляется бензин. Уровень давления в нем не должен падать ниже 3,2 бар.

Скрытая салонная подторпедная проводка соединяет расположенное оборудование. Монтажный блок помещен в моторный отсек. В его состав входят мощные потребители: дворники, фары дальней подсветки, стартер. Все они с помощью промежуточного реле соединены с бортовой сетью.

Как поменять топливный насос

• Открываем заднее сиденье, добираясь до лючка бензобака.
• Открываем лючок, очищаем поверхность от грязи.
• Отсоединяем трубки и провода от колбы.
• Откручиваем и вытаскиваем топливную колбу.
• Разбираем ее на столе, меняя бензонасос
• Собираем всё обратно.

Далее в нашем фотоотчете более детальная инструкция.

1

Топливный насос на данном автомобиле находится в баке. Для его замены будем залазить под заднее сиденье.

2

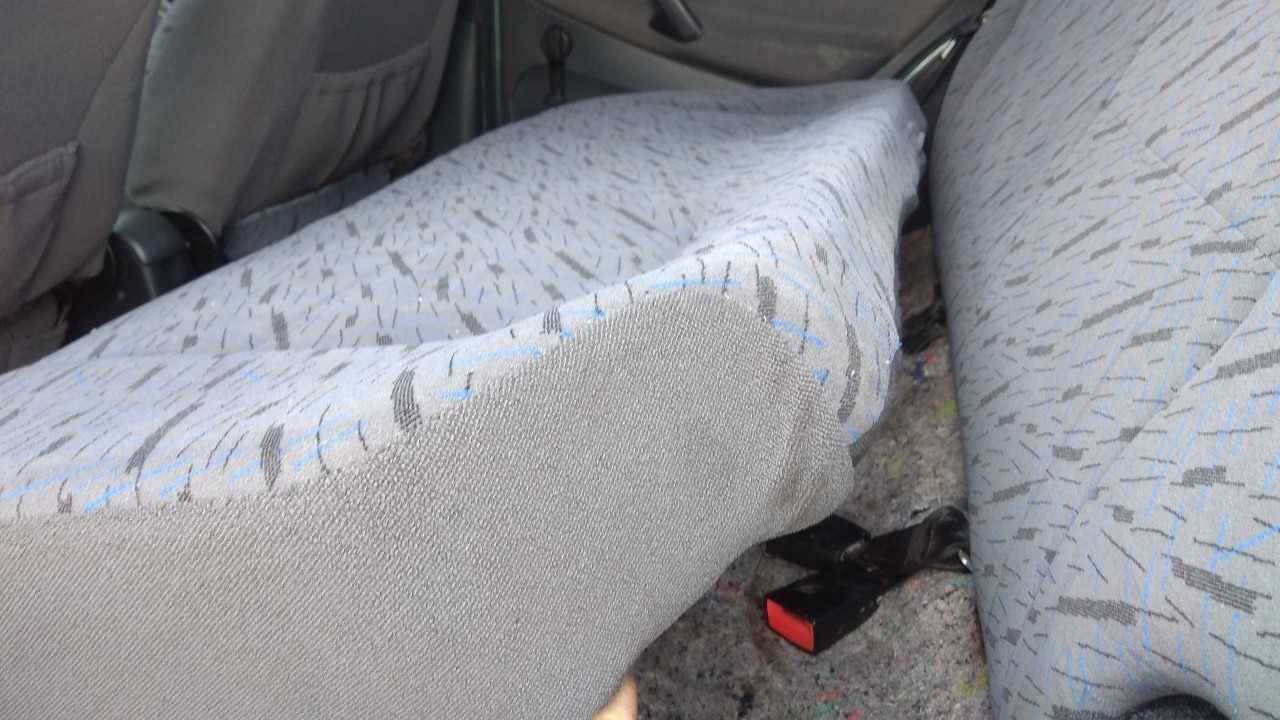

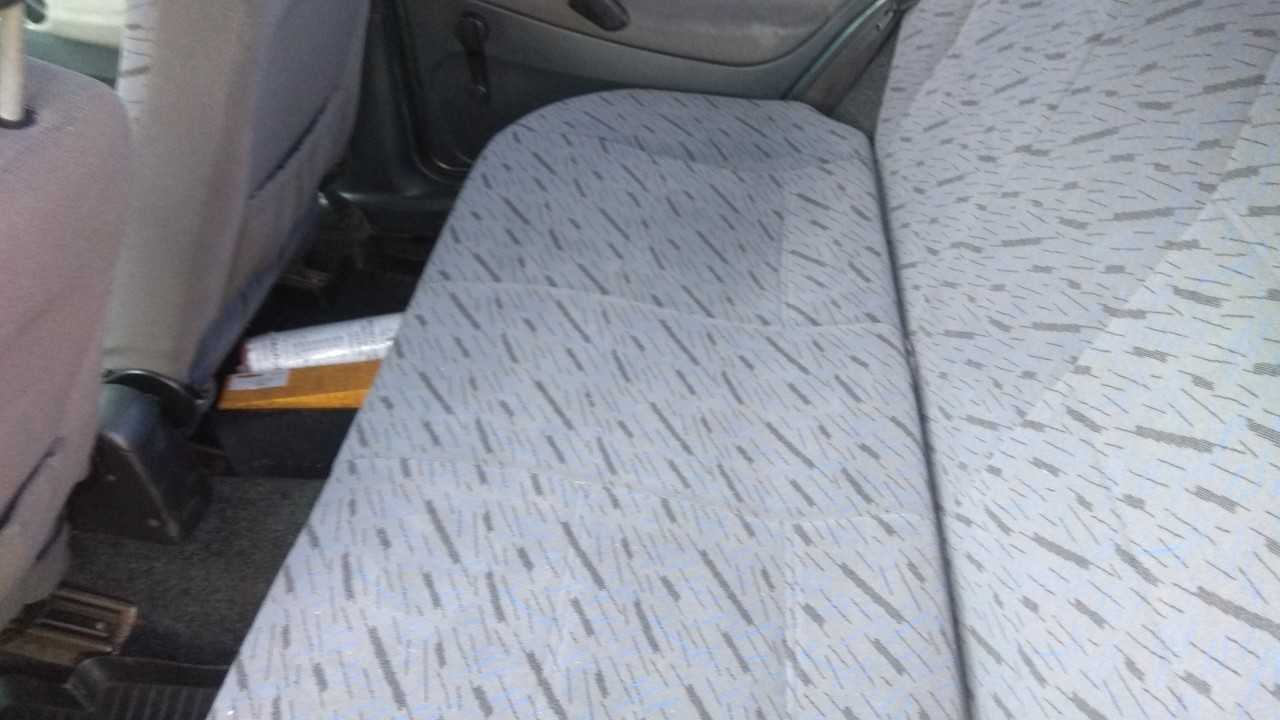

Чтобы откинуть сиденье необходимо потянуть за ту часть сиденья, которая находится со стороны спинки сиденья.

3

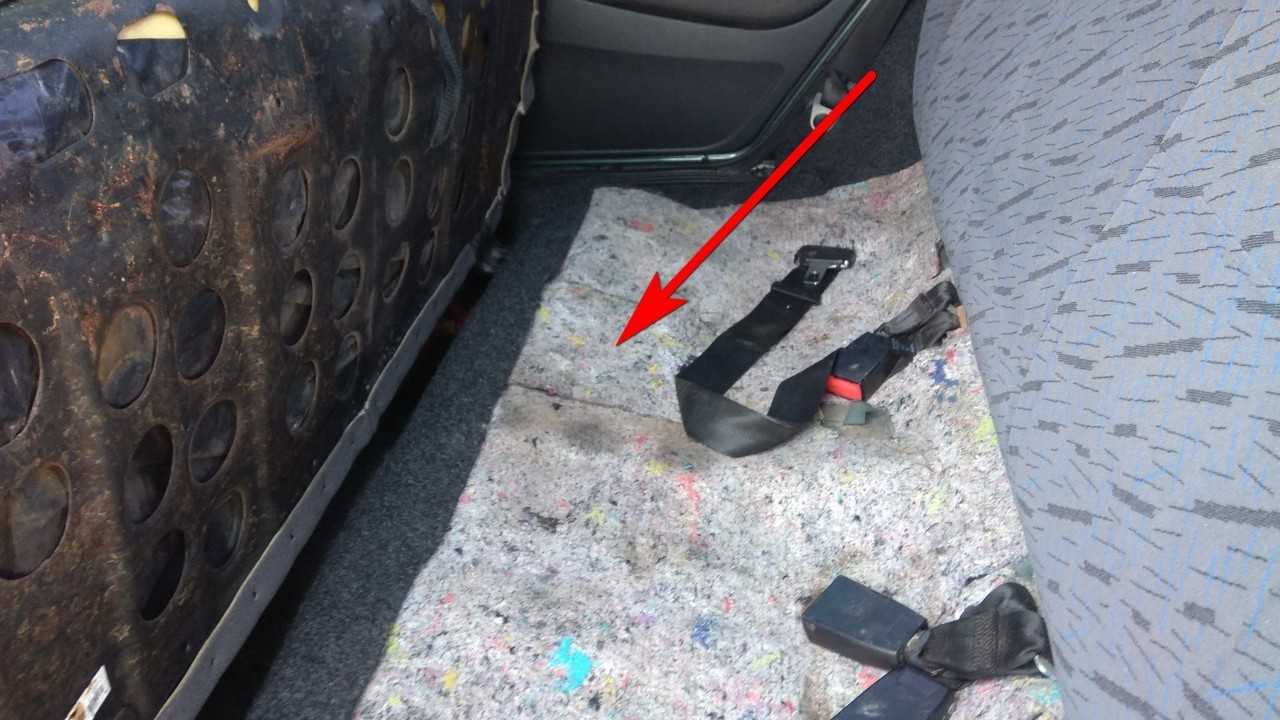

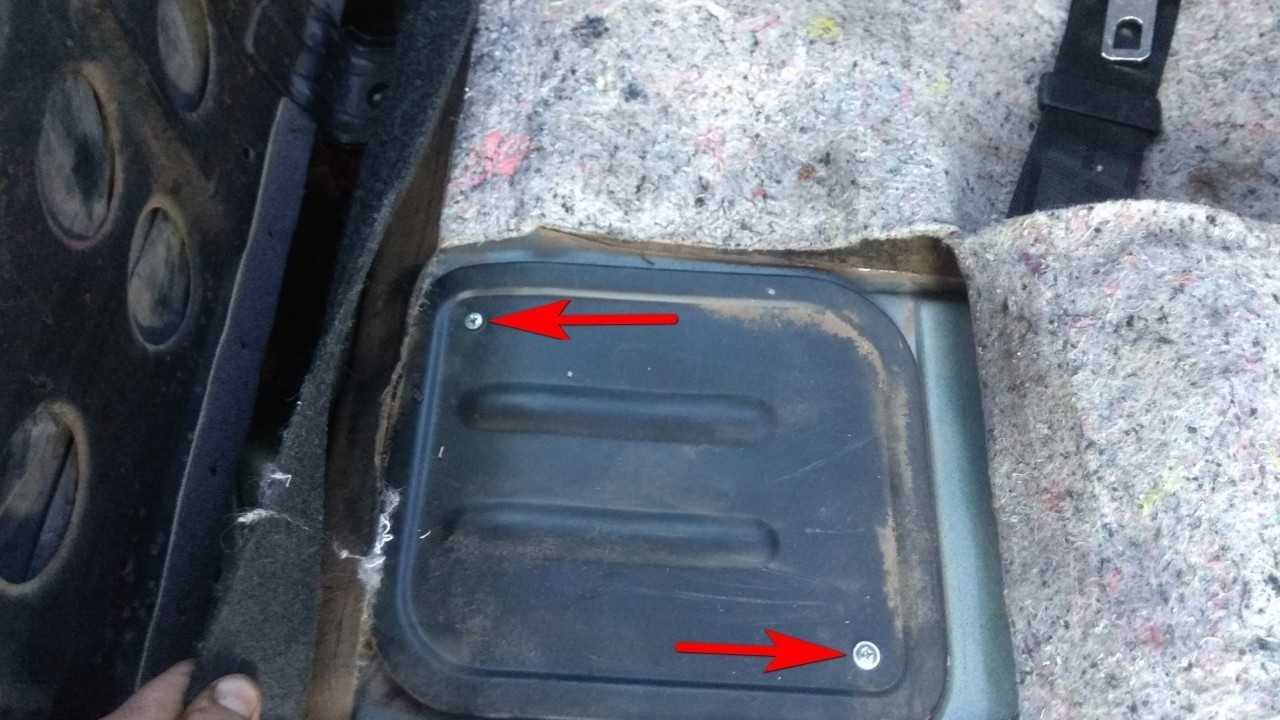

Лючок для доступа в топливный бак находится по стрелке. В обесшумке сделаны надрезы для свободного доступа к баку.

4

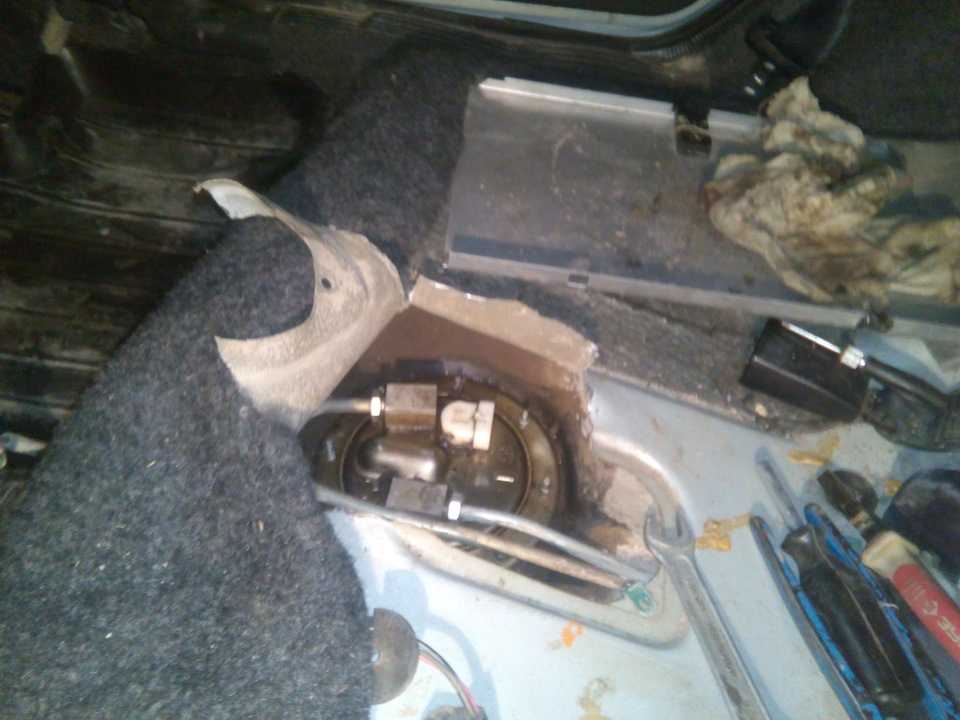

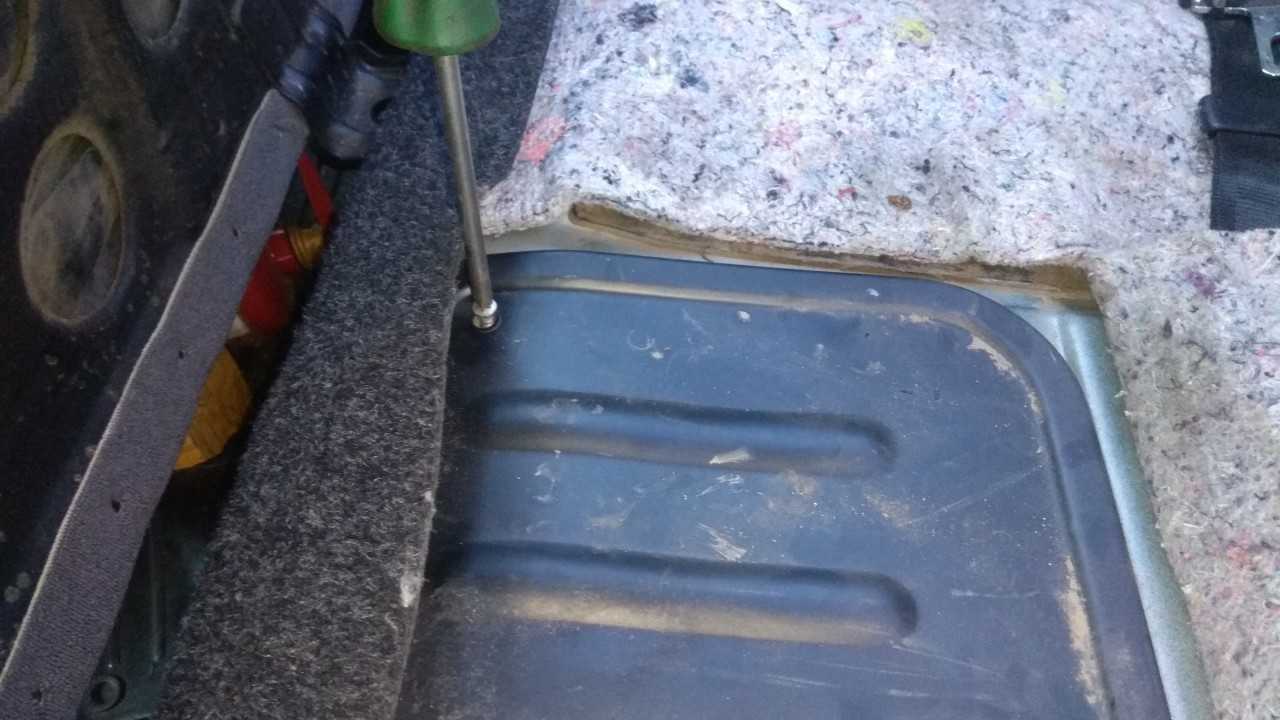

Отодвигаем обесшумку и откручиваем отверткой два шурупа крепления крышки лючка бензобака.

5

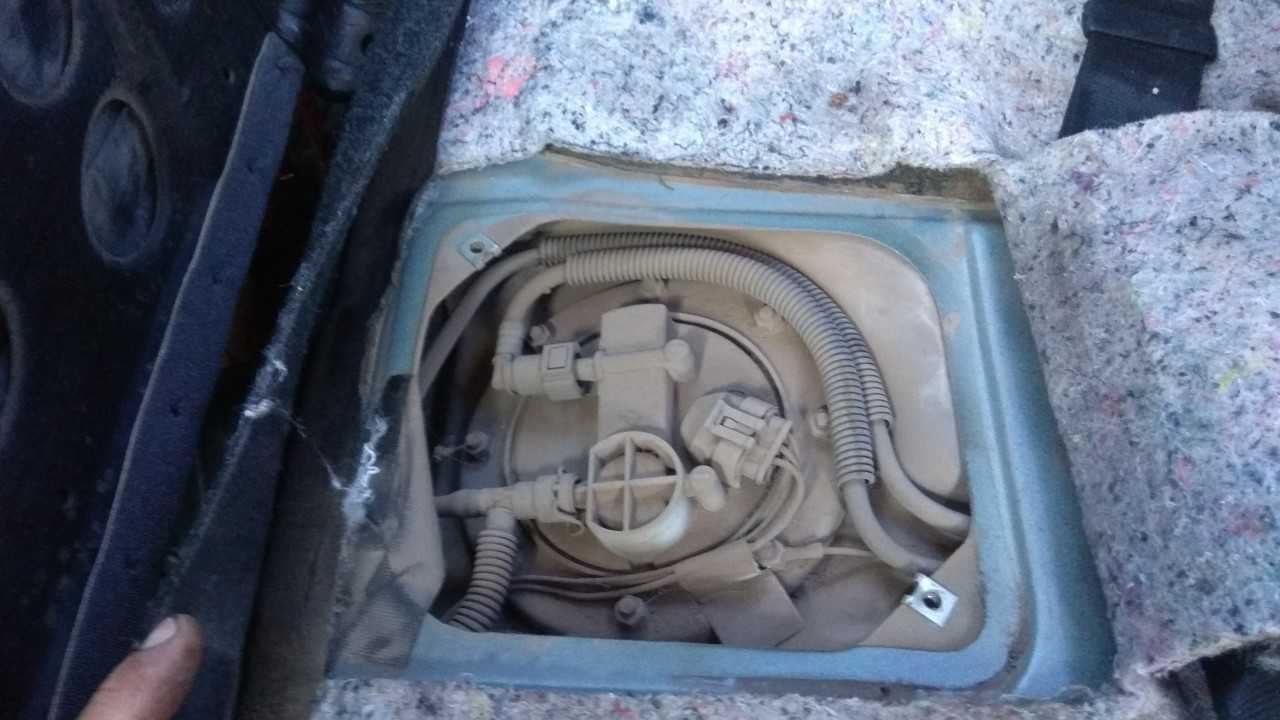

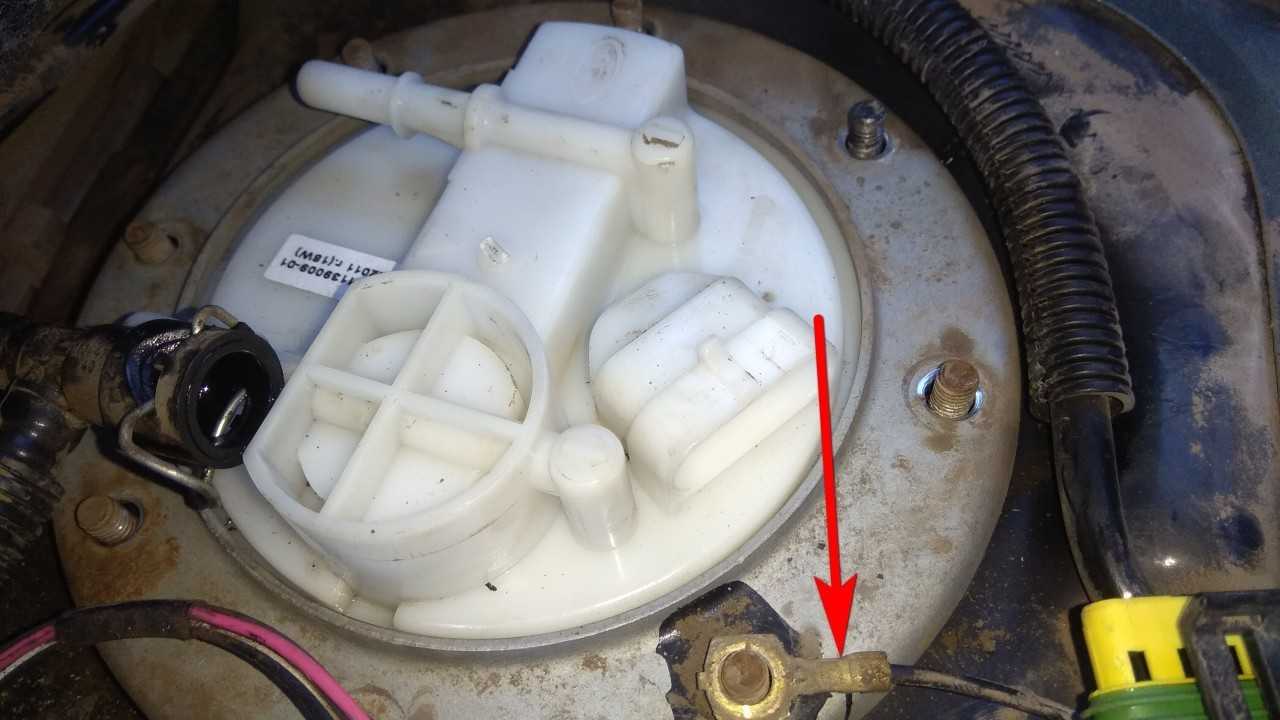

Теперь нам необходимо удалить всю грязь вокруг топливной колбы. Мы воспользовались воздухом из компрессора и под небольшим давлением выдували, стараясь не напылить в салоне автомобиля.

6

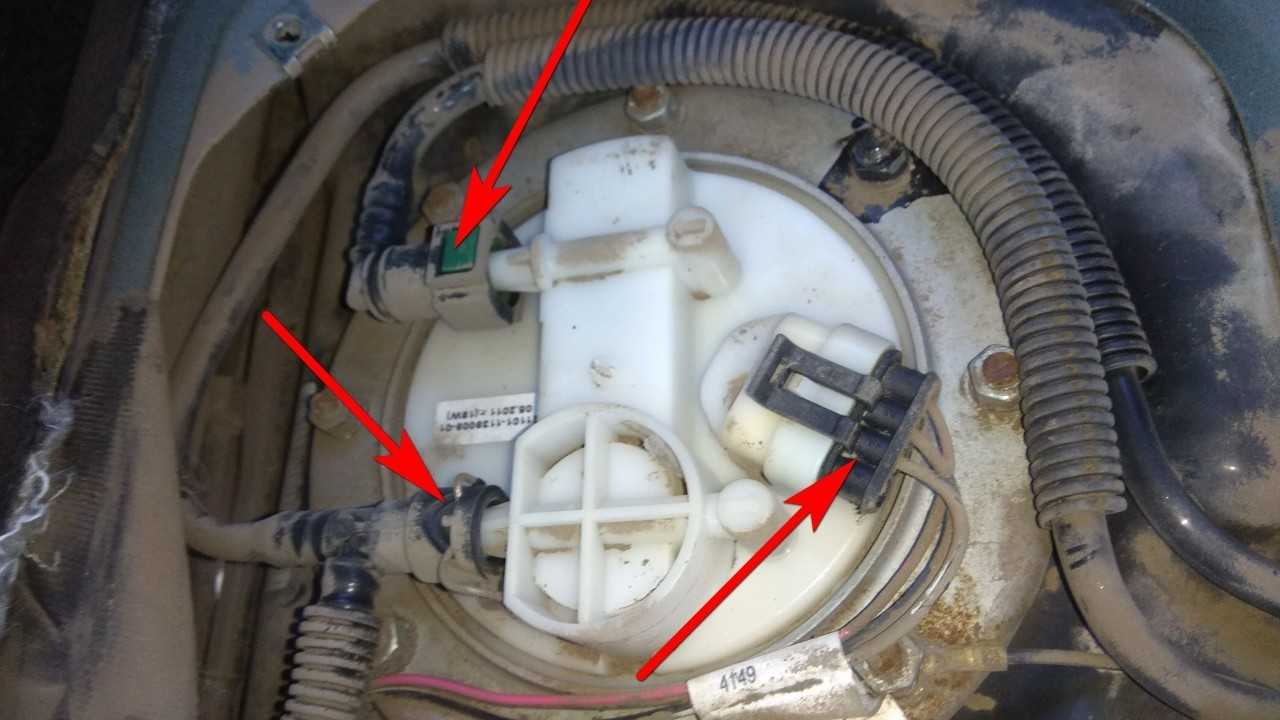

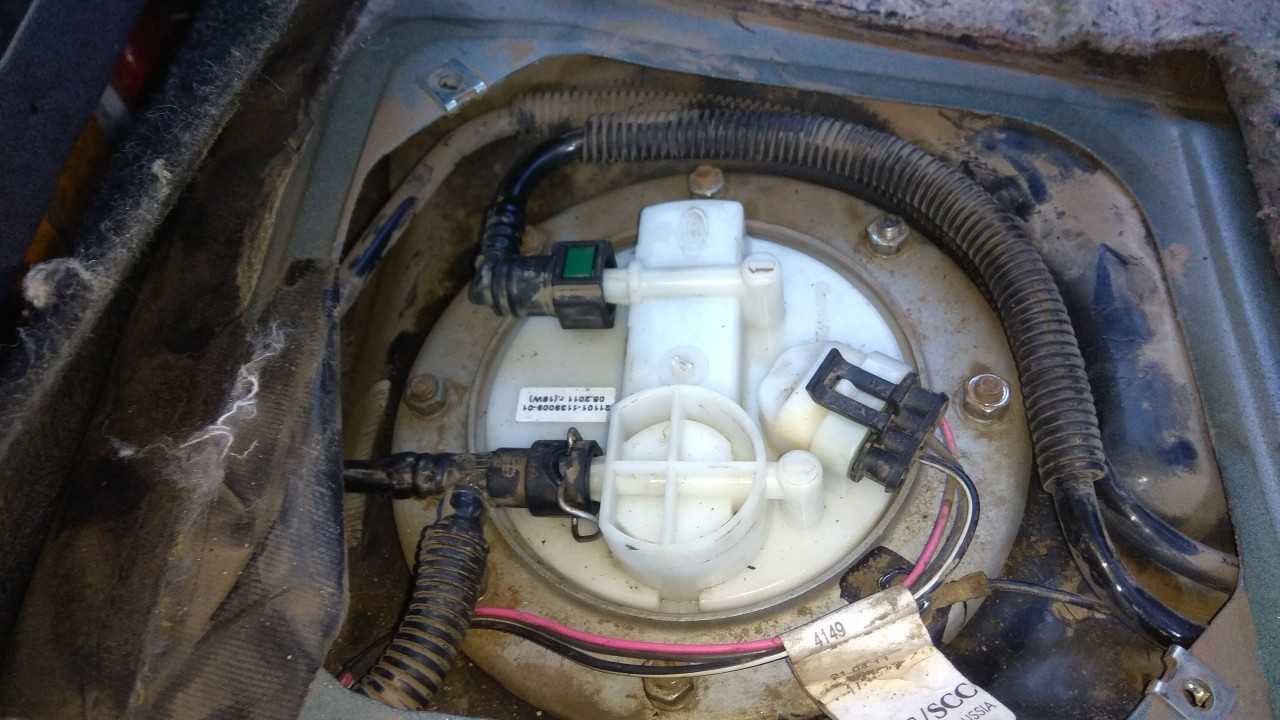

Теперь мы можем отсоединить топливные трубки и электроразъем. Трубки снимаются при надавливании на пластиковые фиксаторы по бокам.

7

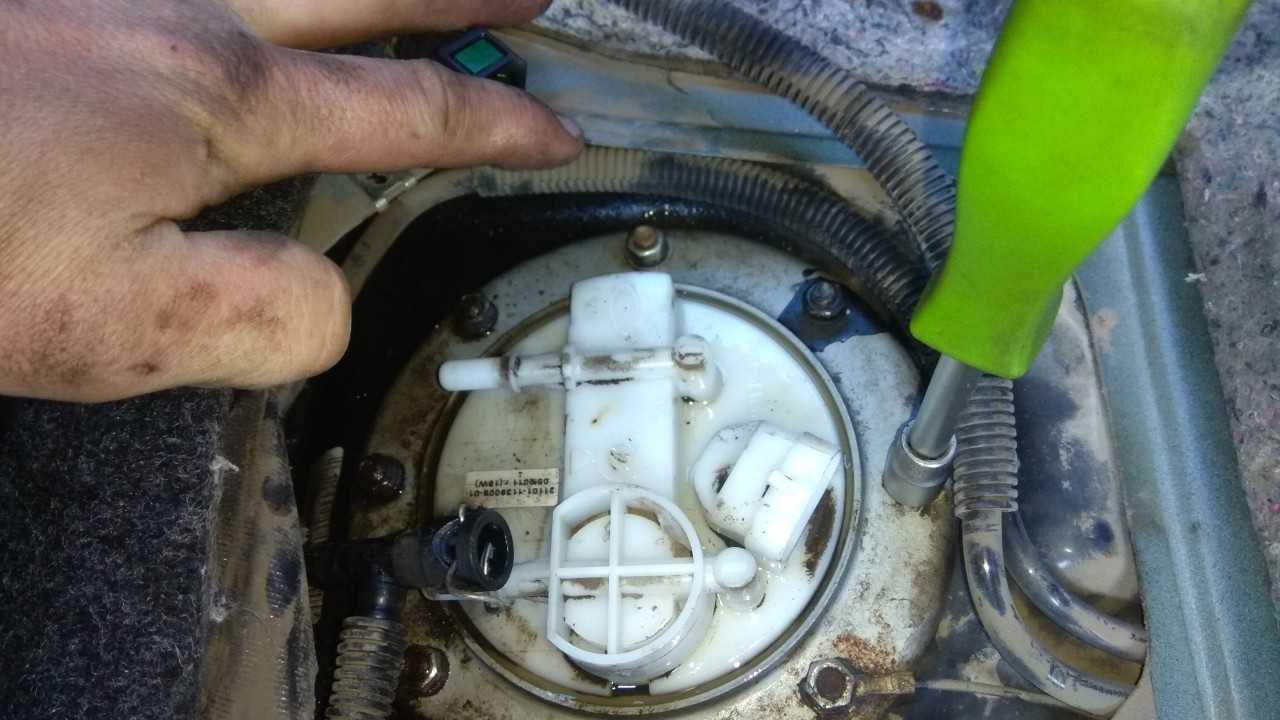

Откручивам восемь гаек крепления топливной колбы.

8

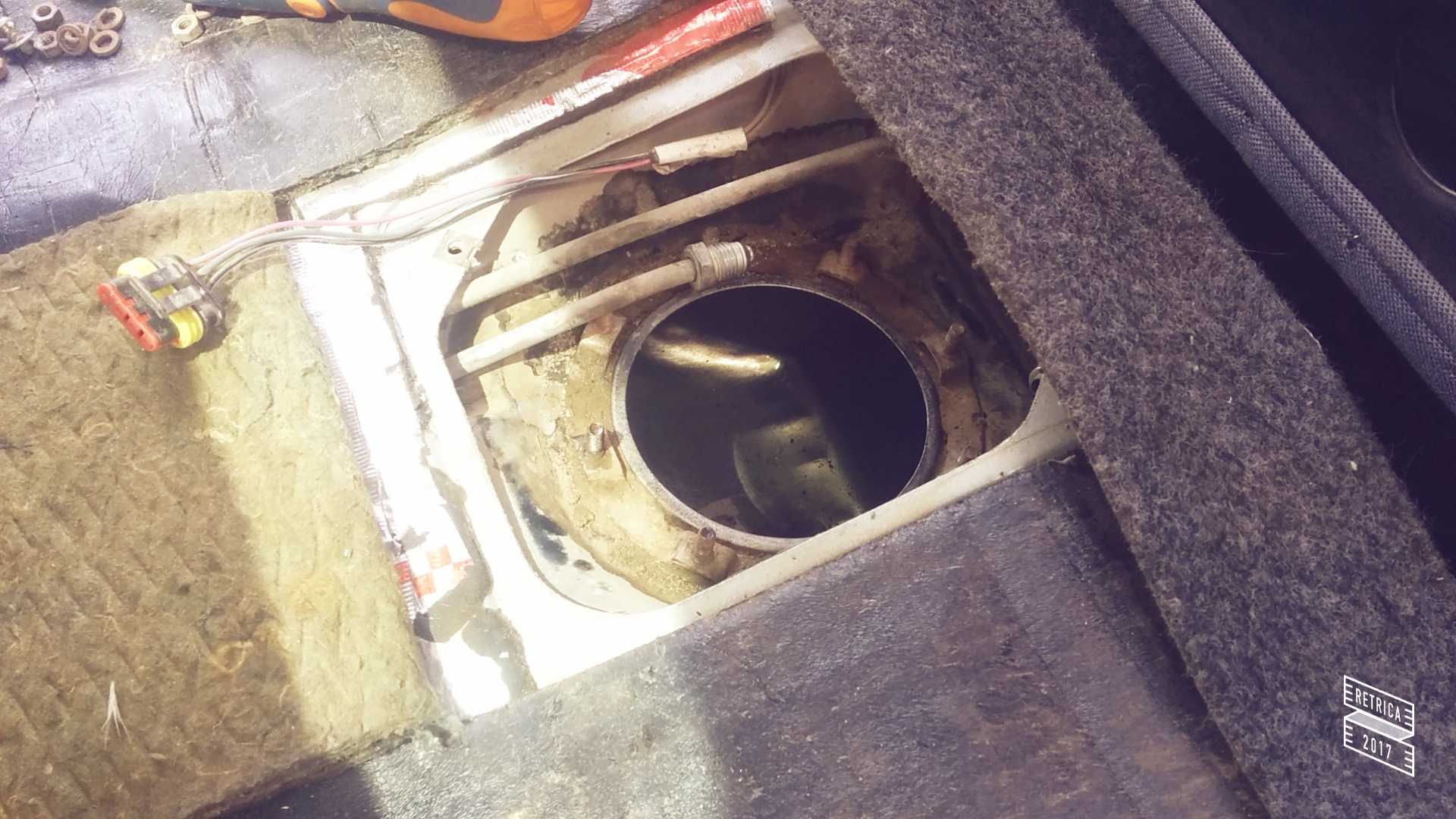

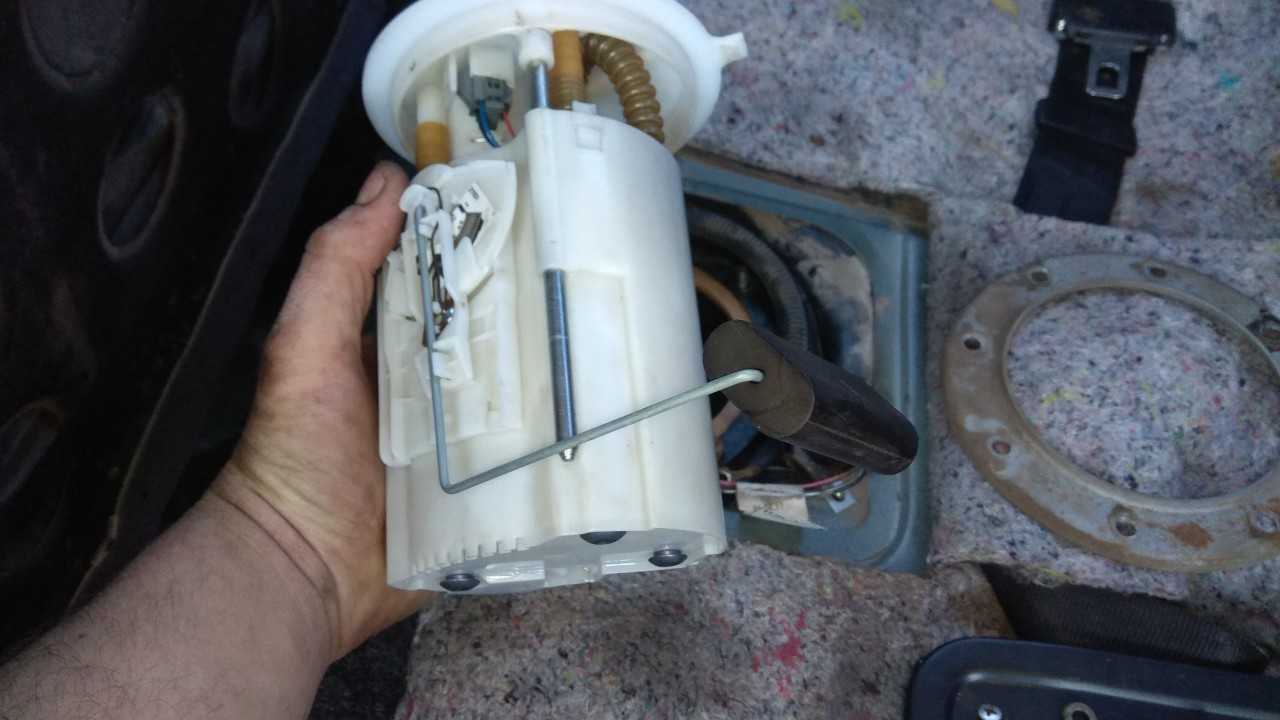

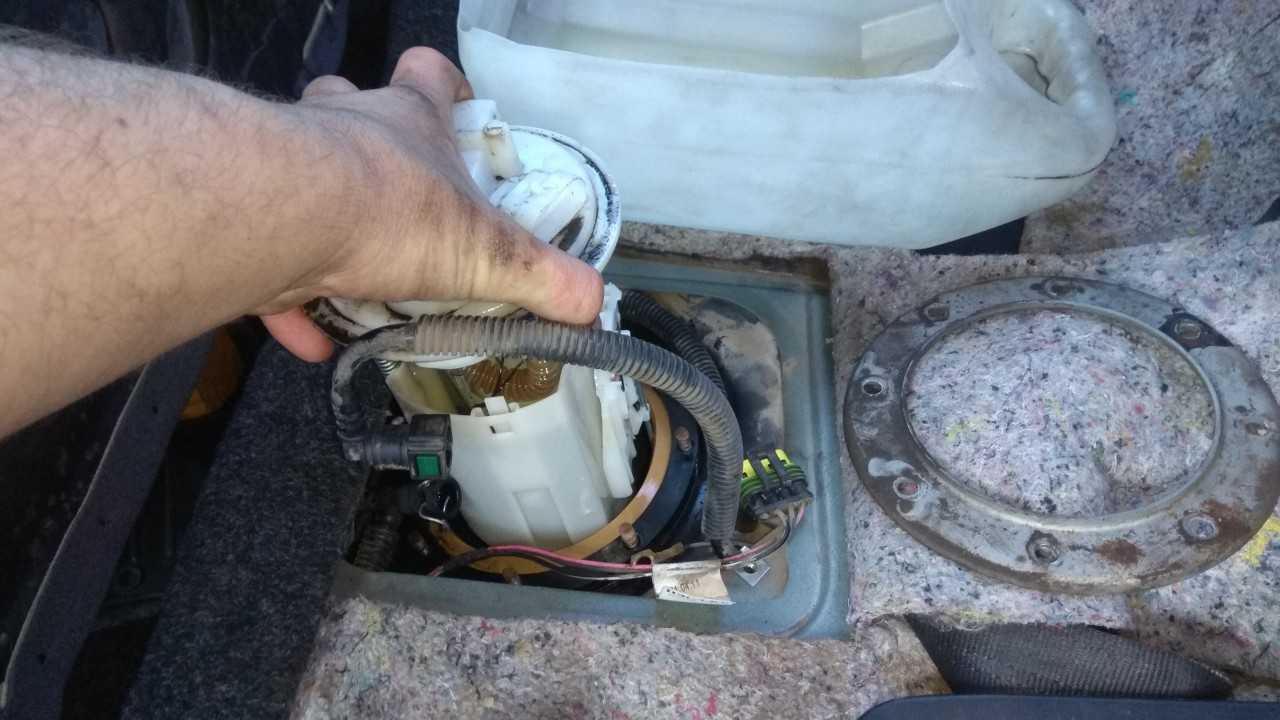

Отводим в сторону провода, трубки и вытягиваем топливную колбу. Необходимо заранее приготовить обрезанную канистру или другую, аналогичную емкость, так как топливная колба будет наполнена бензином.

9

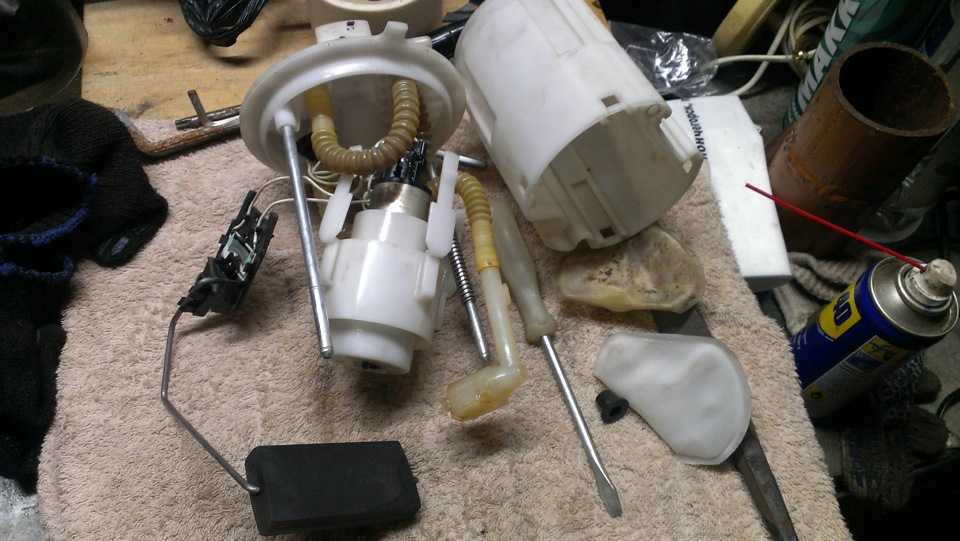

Теперь на столе приступаем к разбору топливной колбы и замене топливного насоса. Первым делом отверткой поддеваем и снимаем стопорное кольцо указанное на фото.

10

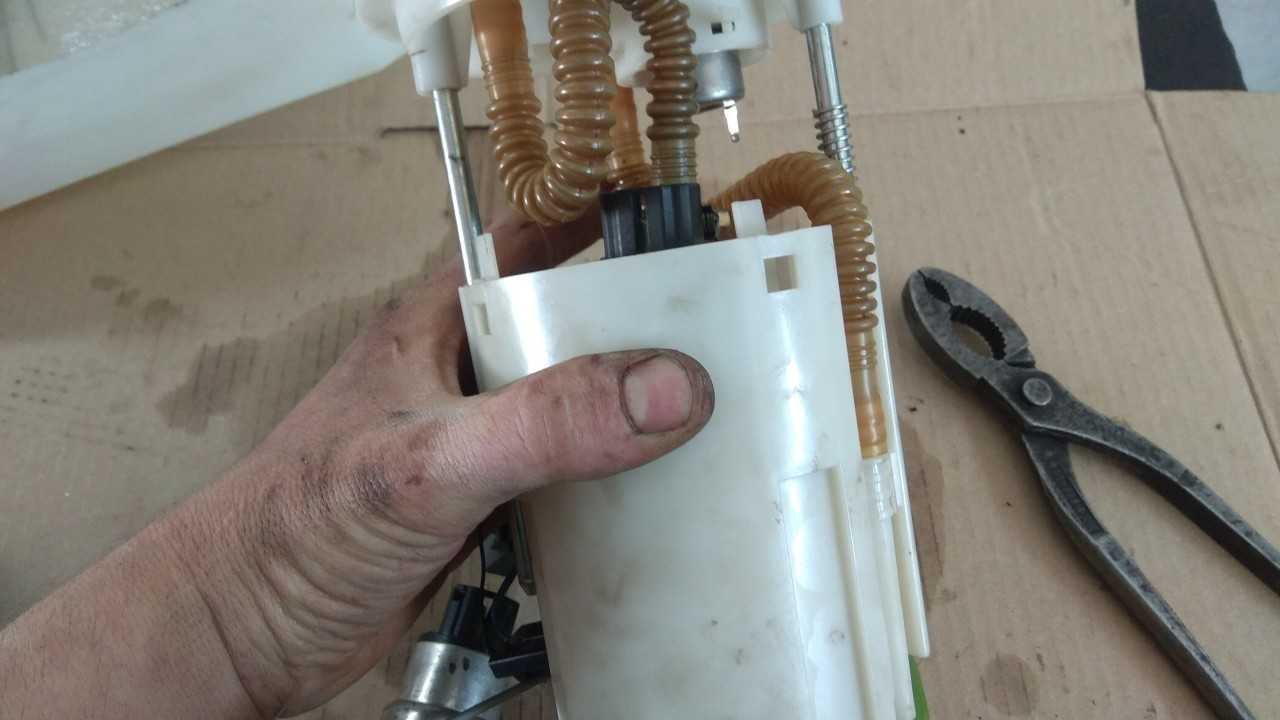

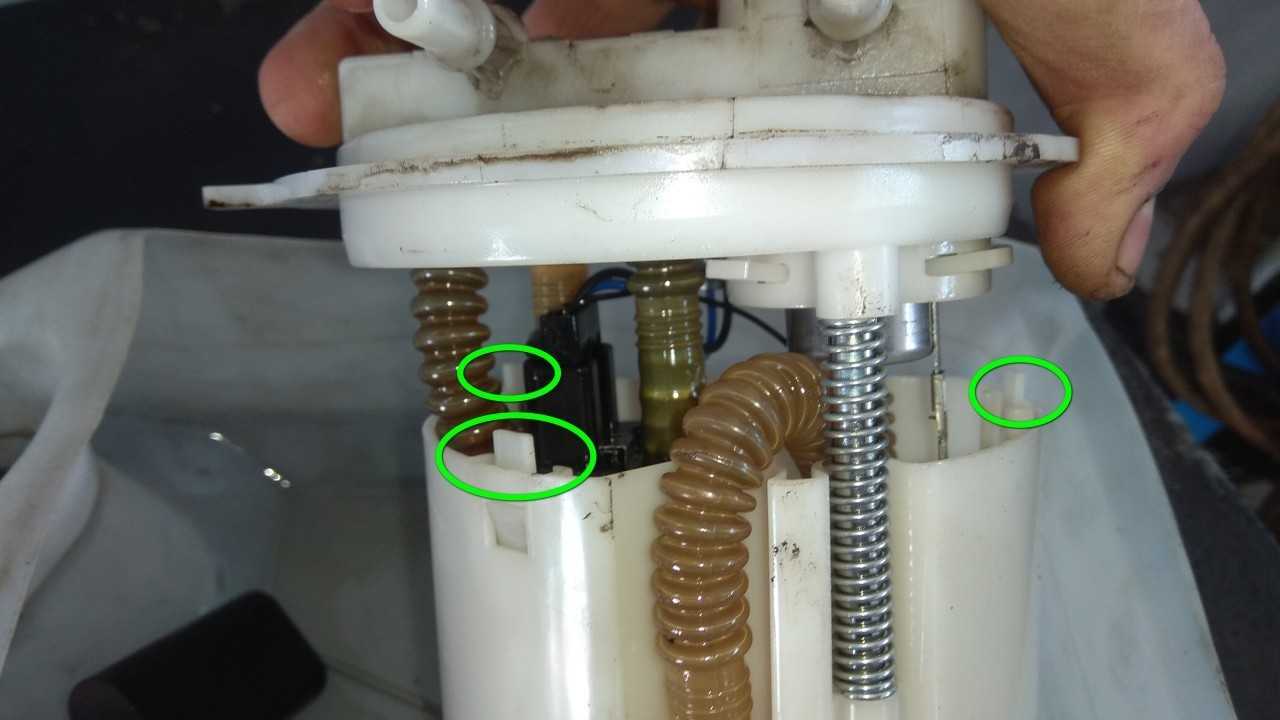

Нажимаем одновременно на три фиксатора указанные на фото. и тянем верхнюю часть колбы пытаясь рассоединить её.

11

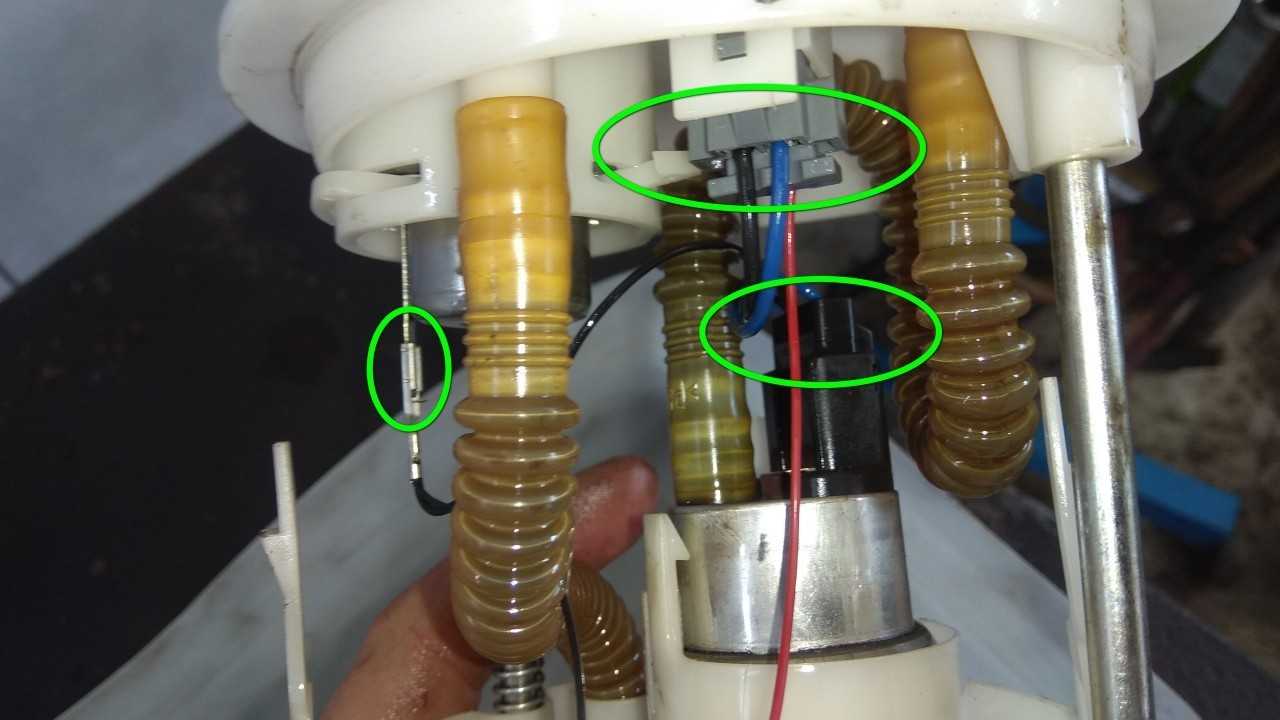

Отсоединяем все провода и электроразъемы указанные на фото. и вытаскиваем внутреннюю часть в которой находится топливный насос.

12

Теперь когда колба разсоединена у нас есть доступ к насосу. Отверткой поддеваем и отсоединяем фильтр грубой очистки.

13

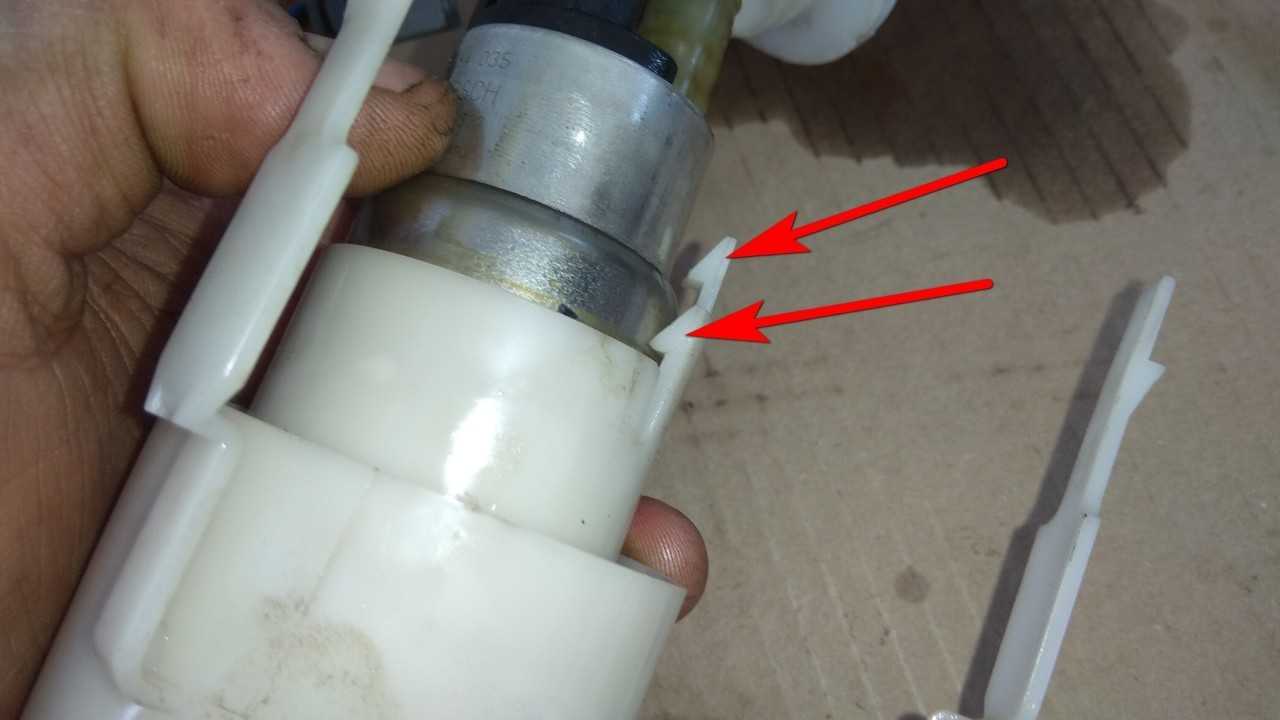

Отгибаем руками два фиксатор топливного насоса и вытаскиваем его из пластика.

14

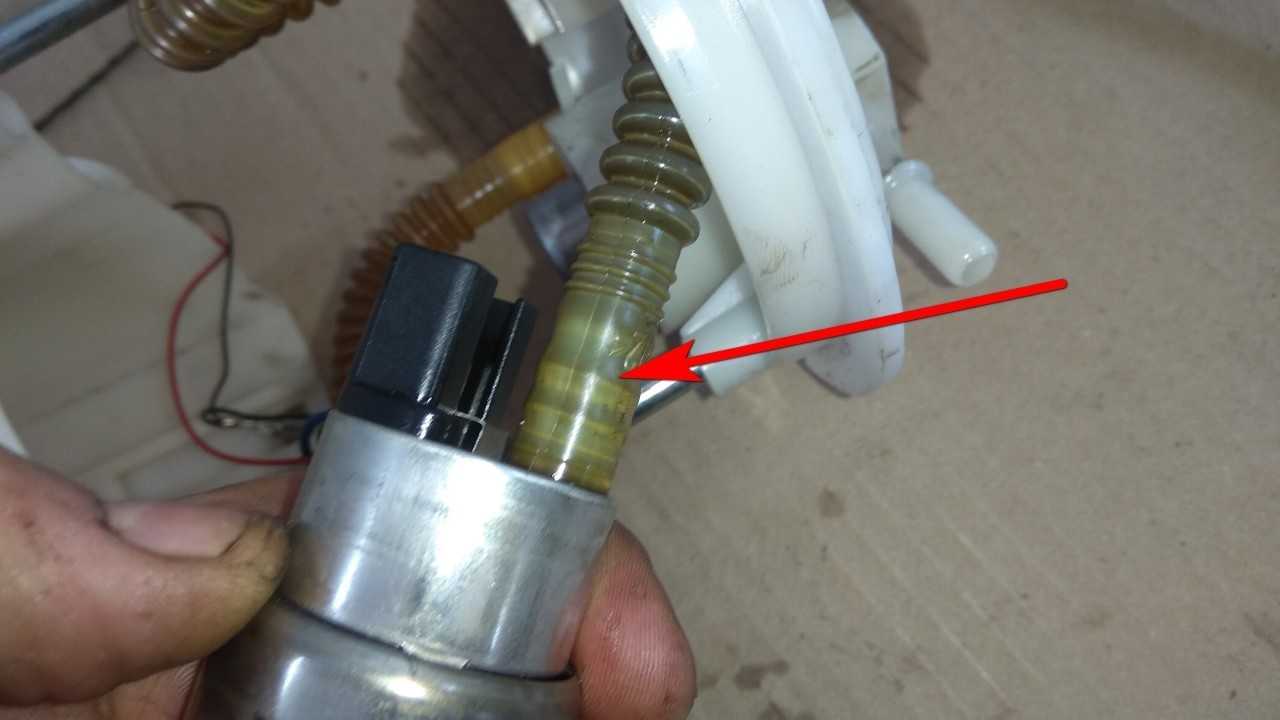

Для замены насоса нам необходимо отсоединить шланг указанный стрелкой. Для облегчения снятия шланга можно воспользоваться феном, прогреть шлангу, смягчая её, а потом отверткой поддеть и снять шланг.

15

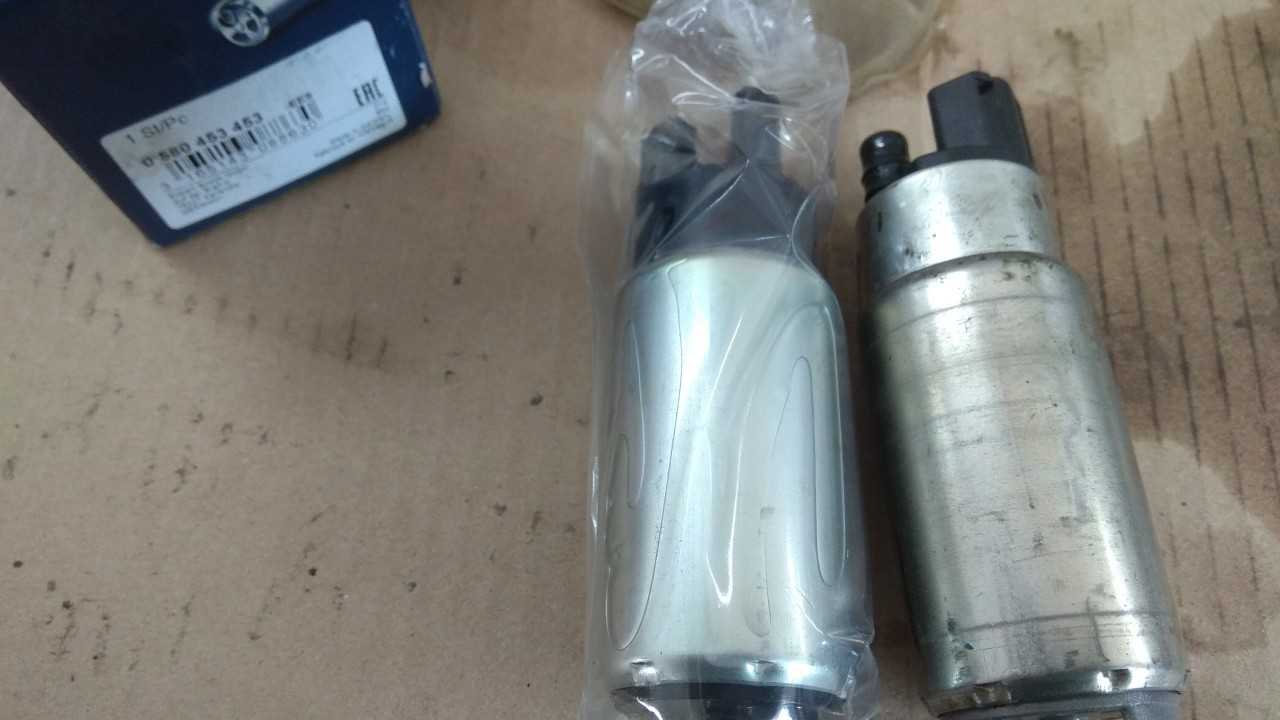

Сравниваем снятый насос с новым.

16

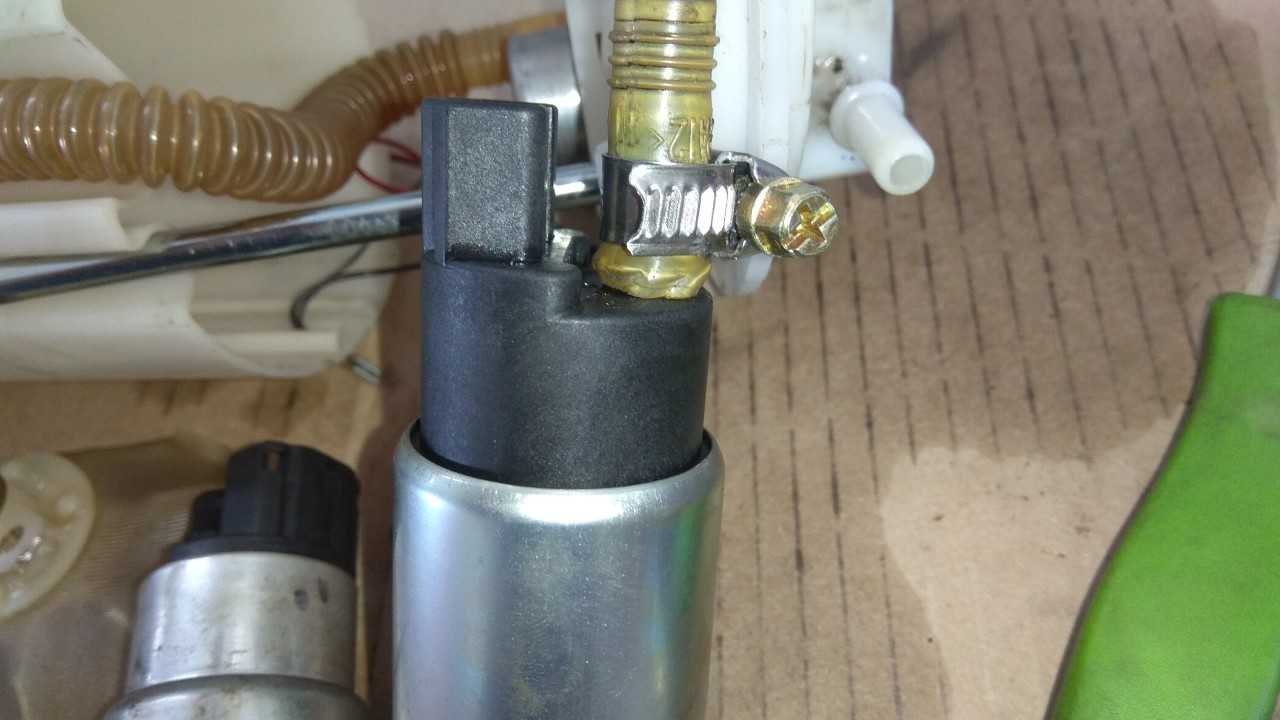

Одеваем шланг на насос и фиксируем её обычным хомутом. Для лучшей обжимки хомута также рекомендуем воспользоваться феном.

17

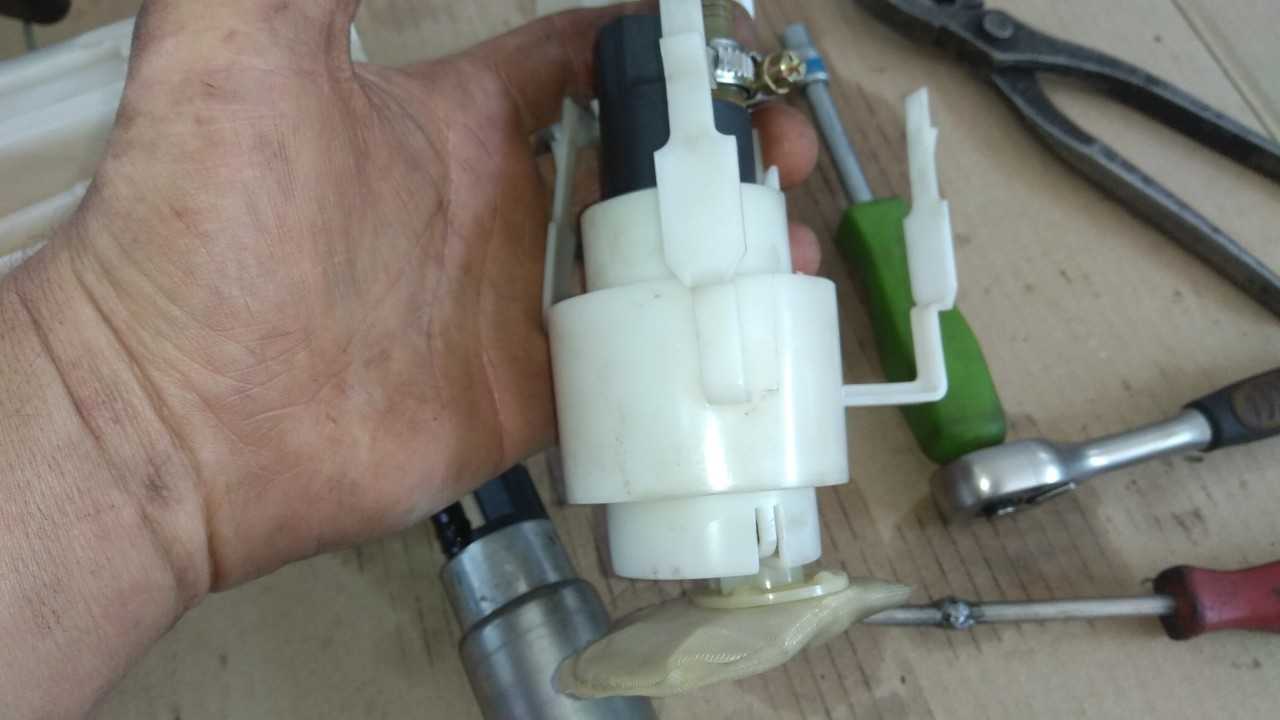

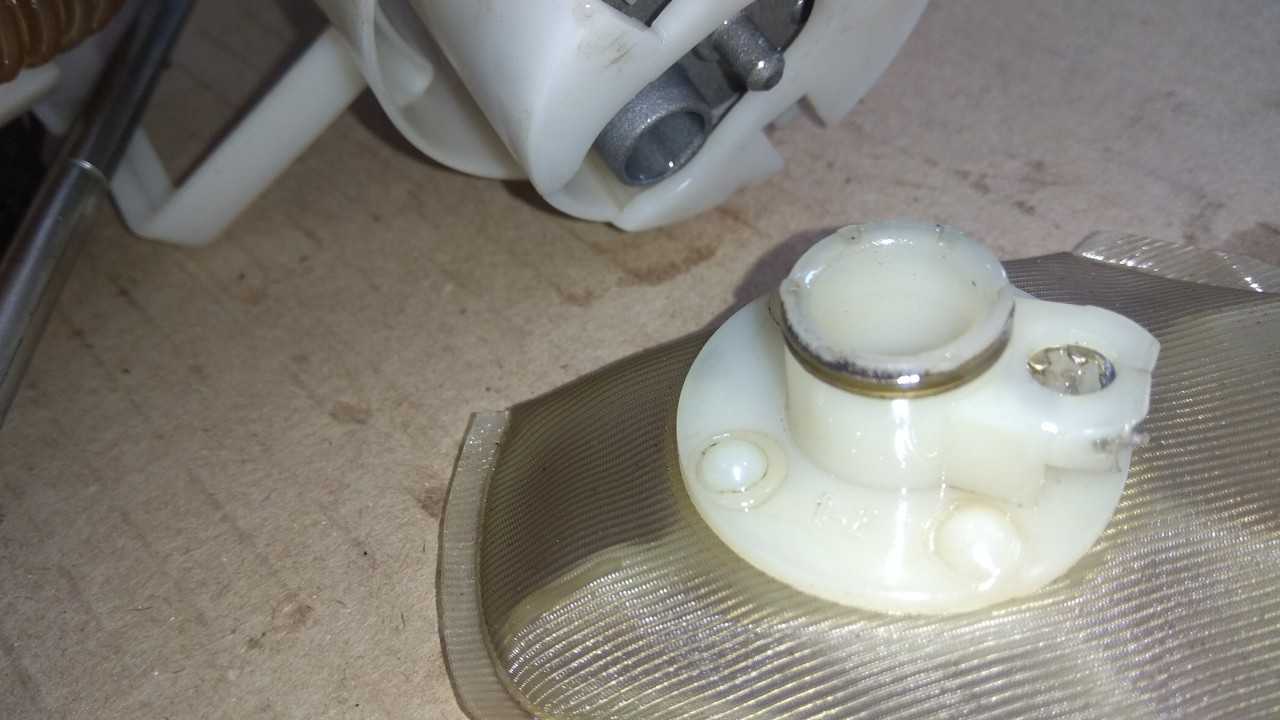

Одеваем на новый насос пластиковый кожух и фильтр.

18

Перед обратной сборкой необходимо очистить корпус от грязи, вымыть бензином и выдуть воздухом весь мусор.

19

Собираем колбу в обратном порядке разбора.

20

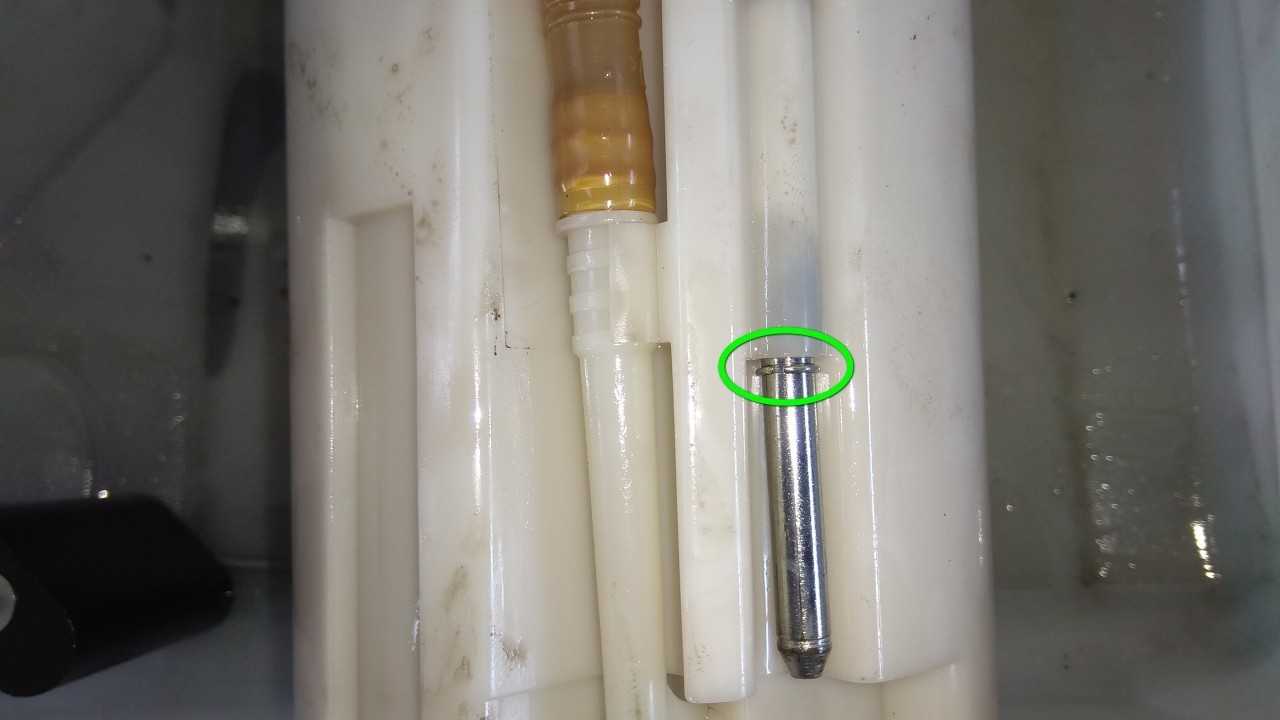

Не забываем обратно установить стопорное кольцо.

21

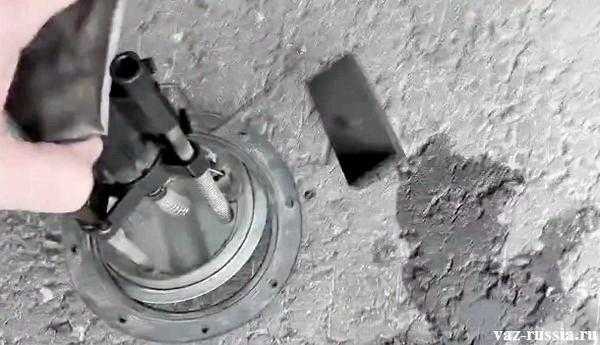

Опускаем собранную топливную колбу в бак.

22

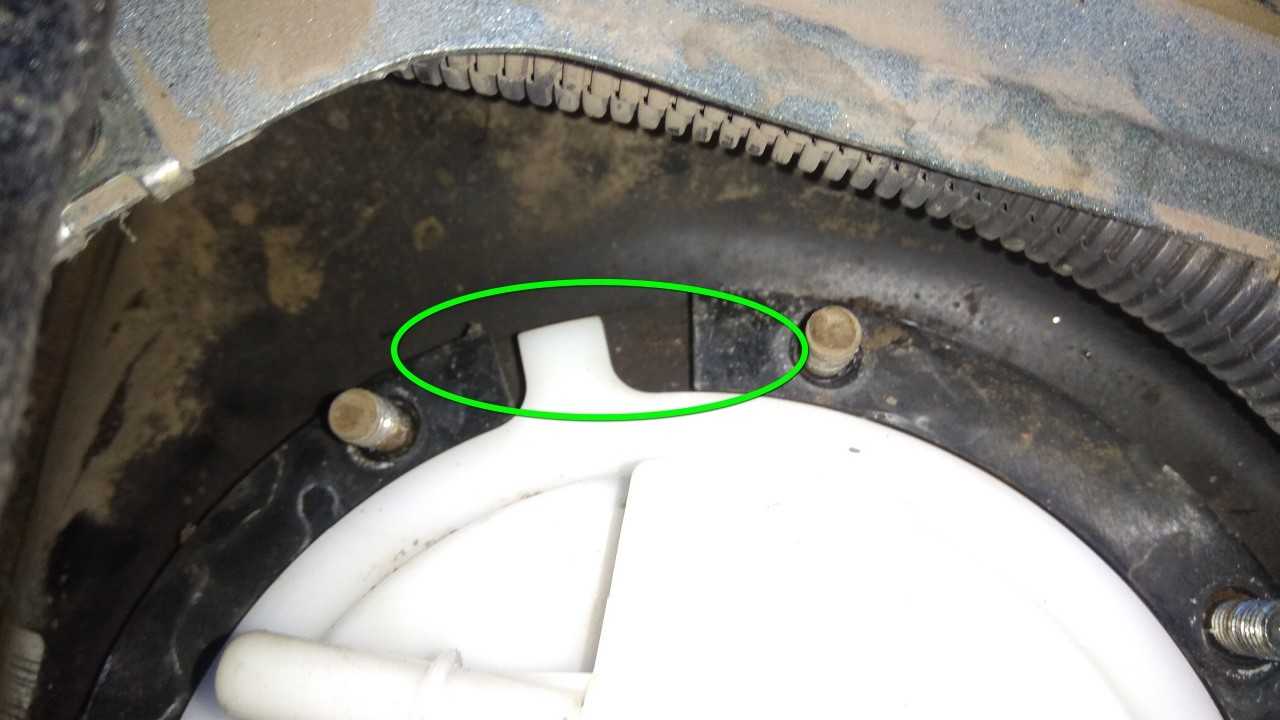

Чтобы не перепутать правильное положение для установки, на корпусе колбы есть специальный флажок, который должен встать на свое место.

23

Устанавливаем прижимную пластину и прикручиваем все гайки крепления, не забыв подключить проводок массы.

24

Подсоединяем обратно трубки и разъем.

25

Закрываем лючок, опускаем сиденье.

Замена бензонасоса на ВАЗ-2113, 2114, 2115

Принято говорить, что сердцем автомобиля является его мотор. Это не совсем так, ведь мотор — это двигатель, то есть его скорее нужно сравнить с мускулатурой, а сердцем же можно, без сомнения, назвать бензонасос.

Стоит ему остановиться и замертво встанет сам автомобиль. Можно доехать до ближайшего сервиса на трех цилиндрах, с пробитым радиатором, с неработающим генератором, если знать, как это сделать.

Без топливного насоса — только с эвакуатором или на тросе. Правда, ходят байки о том, как некие умельцы смогли подключить в топливную систему бачок омывателя стекла, заливая в него бензин, но это такая экзотика, повторять которую опасно как для жизни автомобиля, так и для собственной.

Что такое бензонасос и для чего он нужен

Схема бензонасоса

Бензонасос служит для обеспечения непрерывного и бесперебойного питания двигателя топливом во время его работы. В большинстве современных моделей автомобилей он располагается внутри бензобака, поэтому доступ к нему не так очевиден и может быть затруднен.

В автомобилях ВАЗ под задним сиденьем можно найти прямоугольный лючок, под которым открывается доступ к топливному насосу. В комплект топливного модуля также входят: датчик уровня топлива с поплавком и фильтр грубой очистки — сеточка. К бензонасосу подводятся два топливопровода:

подающий, с которого через фильтр тонкой очистки питается топливная рампа с форсунками;

обратный, возвращающий топливо через регулятор давления, обеспечивающий его постоянство в системе питания двигателя.

Технические характеристики насосов

Основной характеристикой топливного насоса является создаваемое им давление. Оно, в свою очередь, зависит от рабочего объема двигателя — чем он больше, тем большей производительностью должен обладать насос.

Например, для полуторалитрового двигателя рабочее давление в топливной рампе 285–326 кПа, а для 1,6 л — 375–390 кПа.

Снятие, установка и замена бензонасоса

Первое, что следует иметь в виду — все работы с топливной системой автомобиля должны производиться при отключенной минусовой клемме аккумулятора. Также неплохо бы делать это при пустом топливном баке, тем более что при снятом топливном модуле появляется возможность почистить днище бензобака от осадка.

Второе, что желательно сделать — убрать давление внутри топливопроводов, чтобы не получить струю бензина в лицо или в салон автомобиля. Это можно сделать при помощи измерительного штуцера на топливной рампе и тонкой отвертки.

Последовательность работ

Поднимаем задний диван. Откручиваем два самореза, на которых держится крышка, закрывающая доступ к топливному модулю, отсоединяем от него электрический разъем. Ключом на 17 откручиваем, стараясь не потерять уплотнительные кольца, два топливопровода, подключенных к насосу и отводим их в стороны. В более новых моделях на насосе стоят клипсы, чтобы снять, нажмите на них и тяните трубки на себя. Головкой на 10 откручиваем 8 гаек, крепящих по кругу прижимную пластину, держащую весь топливный модуль

Осторожно вынимаем его через отверстие в бензобаке, предварительно освободив поплавок датчика уровня топлива

Если в запасе есть новый модуль в сборе, устанавливаем его в обратной последовательности. Если необходимо заменить отдельные компоненты: сам бензонасос, датчик уровня или сеточку первичного фильтра, делаем это, разобрав корпус топливного модуля и, вынув соответствующие детали.

Эта процедура вряд ли вызовет затруднения — там все достаточно очевидно.

Для бензонасоса нового типа, нужна головка на 10 и трещетка, аналогично откручиваем по кругу кольцо и отжимаем фиксаторы топливопровода.

https://youtube.com/watch?v=ybkjMCy6iGw

С какими проблемами можно столкнуться при замене

Основная проблема, возникающая при замене топливного насоса — отсутствие ожидаемого результата: подачи топлива нет, или она производится с перебоями.

Поэтому перед началом всех работ необходимо убедиться, что проблема действительно в самом насосе. Ведь слабая подача топлива может быть вызвана забитым фильтром тонкой очистки, проблемами с топливопроводами — иногда они могут просто перегнуться где-то в неожиданном месте, загрязненными форсунками на топливной рампе.

Даже не замененный вовремя воздушный фильтр или закоксованная дроссельная заслонка могут вызывать эффекты, внешне похожие на недостаточную подачу топлива. Но наиболее частая проблема — плохой контакт в электрическом разъеме топливного модуля или банально сгоревший предохранитель.

Удачи вам и вашему другу-автомобилю! Будьте всегда здоровы!

Как отремонтировать бензонасос (Топливный модуль) на ВАЗ 2113-ВАЗ 2115?

Разборка: 1) Прежде чем к разборке приступать, нужно снять сам топливный модуль с автомобиля, где он располагается вы уже знаете, снимается он не очень долго по времени тем более если вы когда то его уже снимали, то управитесь в буквальном смысле за 5-10 минут, но если вы не знаете каким образом он снимается с автомобиля, тогда прочтите статью под названием: «Замена бензонасоса на автомобиле».

Примечание! Теперь когда топливный модуль у вас на руках, придётся определить по внешнему виду какого образца он (На автомобилях семейства Самара 2, применялись модули без регулятора давления топлива и с регуляторами), чуть ниже мы разместили фото на нём в левой части показан модуль который без регулятора идёт (Его то замену мы в этой статье и описываем), а в правой показан модуль с регулятором давления и если у вас с этим регулятором он окажется, тогда переходите на статью: «Ремонт бензонасоса на калине» и по этой инструкции производите ремонт своего топливного модуля!

2) Как только с моделью модуля вы разберётесь, с его нижней части снимите стакан, его можно снять просто потянув за него вниз или же отвёрткой ещё можно поддеть фиксаторы (Указаны стрелками) и сами эти фиксаторы вынуть и после чего стакан сам и снимется с модуля.

3) Идём дальше и подготовить отвёртку вам нужно будет, при помощи неё выкрутите два винта которые крепят к модулю Датчик Уровня Топлива (см. фото 1) и после чего датчик снимите, затем отсоедините две колодки проводов, одну отсоединить от кронштейна будет нужно, а другую прямо от самого бензонасоса (см. фото 2, у обоих колодок есть фиксаторы которые их крепят, поэтому вы их отогнуть не забудьте и нажать тоже, просто какой то фиксатор нужно будет отгибать, а какой то отжимать, в общём разберётесь, если что видео-ролик в самом низу посмотрите), затем повторно воспользовавшись отвёрткой отсоедините сеточку (По научному это фильтр грубой очистки) от топливного модуля (Отсоединяется она очень легко, отвёрткой её поддеваете в том месте где она к модулю крепить и тем самым снимаете её с него), кстати в данной сеточке есть ещё стопорная шайба которую отвёрткой извлечь после снятия сеточки нужно будет (см. фото 3), ну и в завершение сам корпус с бензонасосом снимите, для этого фиксирующий шплинт выньте (Рукой или пассатижами его вынуть можно) и преодолевая усилия пружин снимите корпус с бензонасосом по направляющим (см. фото 4, для наглядности корпус который вы должны снять указан стрелкой).

4) Ну и теперь приступайте к разборке корпуса, в начале выкрутите два винта (см. фото 1) которые стрелками указаны и после чего снимите крышку и находящуюся за ней резиновую втулку (см. фото 2), после этого извлеките бензонасос из корпуса в котором он находиться (см. фото 3) и по необходимости произведите его замену, а так же после того как бензонасос будет вынут, извлеките из корпуса резиновую втулку (см. фото 4) и при наличие на ней разрывов, деформаций, трещин, произведите её замену.

Сборка: Собирается всё в обратном порядке снятию, по необходимости все деформированные (Нерабочие) детали заменяются на новые, кстати когда вы топливный модуль установите на своё место и подсоедините к нему все топливные трубки, попробуйте завести автомобиль (Крышку при этом закрывающую бензонасос не одевайте) и убедитесь что трубки подсоединены нормально и нет нигде подтеканий бензина, а так же послушайте как работает бензонасос, не шумит ли он слишком сильно, нормально ли двигатель работает и т.д.

Дополнительный видео-ролик: Увидеть процесс частичной разборки топливного модуля, вы так же можете в видео-ролике ниже, но только там полной разборки не описывается, а показывается только как Датчик Уровня Топлива можно снять и как фильтр грубой очистки (Сеточка) заменить на новый.

Источники

• http://vaz-russia.ru/remont-vaz-2113/zamena-benzonasosa-na-vaz-2113-vaz-2114-vaz-2115.html
• http://remontysvoimirukami.ru/remont-nasosov-svoimi-rukami/remont-benzonasosa-vaz-2115-inzhektor-svoimi.html
• http://vaz-russia.ru/remont-vaz-2113/remont-benzonasosa-na-vaz-2113-vaz-2114-vaz-2115.html

Как заменить сетку бензонасоса, она же топливный насос на ВАЗ 2113-ВАЗ 2115

Примечание!

Как поменять сетку бензонасоса на ваз 2114.

Пока начать пару слов об этой сетки, практически её можно не поменять на новейшую можно будет сначала снять её и позже помыть в бензине некая грязюка от таковой промывки отстанет от сетки и отпадёт, но всё же не вся грязюка отпадёт, потому ведущим очевидно вариантом будет Замена данной сетки на новейшую не считая того она стоит исключительно в районе 50-130 руб.

Как досадно бы это не звучало всё же если вы окажетесь в ситуации когда сетка у вас будет очень забита и машина будет ехать рывками, а рядом данной сетки у вас не окажется тогда хотя есть вариант забитую сетку снять и помыть её в бензине а в окончание ещё имеется отлично продуть её сжатым воздухом под давлением, например компрессором, насосом и т.д.

Снятие: 1) Сначала операции, снимите сам бензонасос с автомобиля. (Что как снять топливный насос, см. по тексту статьи: «Замена бензонасоса на ВАЗ»)

2) Потом когда насос будет снять возьмите его в руки по другому говоря продолжайте задерживать в руке (Исходя из ситуации), и после чего переверните насос таким макаром чтоб он направлялся одной из частью в верх, то чтоб сетка была у вас в поле зрения, а потом возьмитесь рукою за данную сетку и просто потяните за неё ввысь, тем она отойдёт и выйдет из зацепления то встречаются снимется с топливного насоса.

Установка: Новенькая сетка устанавливается так же так же как и снимается но исключительно в оборотном порядке, то встречаются вы беретё в руки новейшую сетку и просто одеваете её туда где стояла древняя сетка, как досадно бы это не звучало только одевайте как будет произведена грамотная установка пока она на сто процентов не войдёт не упрётся, а когда она будет одета проверьте отлично ли она посиживает на бензонасосе не шатается ли, а после проверки установите топливный насос на своё место.

Примечание! Когда всё будет установлено на место, проверьте как работает топливный насос с новейшей сетью, для этой цели для вас заведите его все он должен будет завестись отлично (С первого раза) но исключительно в обстоятельствах что движок исправен, а когда он заведётся прокатитесь незначительно тут, при езде обратите своё внимание на то как движется машина, другими словами она дёргаться не должна и ход её должен быть ровненький!

Дополнительный видео-ролик: Тщательно что как поменять сетку на бензонасосе, можно узреть на примере Замены этой же сетки на автомобиле ВАЗ 2110, они там заменяются полностью идентично, потому просмотрите видео и всё сходу поймёте:

Для чего нужна система улавливания паров бензина

Защита окружающей среды требует наличия системы EVAP на автомобилях, потому что пары топлива содержат различные углеводороды (HC). Легкие элементы в бензине легко испаряются, особенно в теплую погоду. К ним относятся альдегиды, ароматические соединения, олефины и высшие парафины.

Эти вещества реагируют с воздухом и солнечным светом (так называемая фотохимическая реакция), образуя смог. Альдегиды часто называют мгновенным смогом, потому что они могут образовывать смог, не подвергаясь фотохимическим изменениям.

Недостаток паров топлива в том, что топливо испаряется всякий раз, когда в оно есть в баке. Это означает, что если топливная система негерметична или открыта для атмосферы, она может загрязнять атмосферу 24 часа в сутки, даже если автомобиль никуда не едет.

Неконтролируемые выбросы в результате испарения, подобные этому, могут составлять до 20% загрязнения, производимого автомобилем.

Система EVAP полностью устраняет пары топлива как источника загрязнения воздуха, изолируя топливную систему от атмосферы. Вентиляционные линии от топливного бака направляют пары в адсорбер, где они улавливаются и хранятся до запуска двигателя.

Когда двигатель прогрелся и автомобиль движется по дороге, ЭБУ открывает продувочный клапан, позволяющий парам откачиваться из адсорбера во впускной коллектор. Всё, пары топлива сгорают в двигателе.
