Привод дроссельной заслонки ваз 2109

Шаг 6: Установка и сборка дроссельной заслонки

После произведенной очистки и регулировки дроссельной заслонки необходимо приступить к ее установке и сборке. В данном шаге описывается последовательность действий.

Шаг 1: Установите дроссельную заслонку на выпускной коллектор и затяните крепежные болты с заданной силой затяжки, предусмотренной для вашего автомобиля.

Шаг 2: Подсоедините все электрические разъемы к дроссельной заслонке и убедитесь, что соединения надежно зафиксированы.

Шаг 3: Установите воздушный фильтр на корпус дроссельной заслонки, удостоверьтесь, что фильтр правильно прилегает к корпусу.

Шаг 4: Установите ручной привод дроссельной заслонки и аккуратно закрепите его на корпусе. Убедитесь, что привод надежно закреплен и не скользит.

Шаг 5: Проверьте, свободно ли перемещается дроссельная заслонка. Она должна открываться и закрываться плавно и безусилием. При необходимости отрегулируйте зазор дроссельной заслонки согласно рекомендациям производителя.

Шаг 6: Проверьте, что все элементы дроссельной заслонки установлены правильно и надежно закреплены. Проверьте также отсутствие люфта и трещин.

После выполнения всех шагов и установки дроссельной заслонки на свое место, проверьте работу двигателя. Убедитесь, что автомобиль запускается без проблем и дроссельная заслонка функционирует корректно.

Примечание: перед проведением регулировки и сборки дроссельной заслонки рекомендуется ознакомиться с руководством производителя и проконсультироваться с квалифицированным специалистом.

Проверка и регулировка дроссельной заслонки на ВАЗ 21099

Вот некоторые шаги, которые можно выполнить для проверки и регулировки дроссельной заслонки на ВАЗ 21099:

1. Закройте зажигание и отсоедините провод от аккумулятора, чтобы избежать короткого замыкания или повреждения электронных компонентов.
2. Отсоедините воздуховоды, подключенные к дроссельной заслонке, используя подходящие инструменты.
3. Осмотрите заслонку и внутреннюю поверхность корпуса на наличие повреждений и загрязнений. Если необходимо, удалите загрязнения и очистите поверхность при помощи чистящего средства.
4. Проверьте зазор между заслонкой и внутренней поверхностью корпуса. Для этого можно использовать шаблон специальной формы, который часто входит в комплект поставки автомобиля.
5. Если зазор слишком велик, предварительно ослабьте фиксирующие болты и аккуратно отрегулируйте положение заслонки. Затем затяните болты так, чтобы заслонка не двигалась и не требовала дополнительной регулировки.
6. Подключите воздуховоды обратно к дроссельной заслонке и убедитесь, что все соединения надежны и плотны.
7. Подключите провод аккумулятора, зажгите зажигание и убедитесь, что заслонка открывается и закрывается корректно при нажатии педали газа. Если есть необходимость, повторите регулировку зазора.

Правильная проверка и регулировка дроссельной заслонки на ВАЗ 21099 поможет обеспечить более эффективную работу двигателя, а также предотвратить возникновение некоторых проблем с его функционированием

Регулярное обслуживание и проверка системы впуска воздуха является важной частью общего технического обслуживания автомобиля

Как отрегулировать сцепление на ВАЗ 2109 самому?

Многим автолюбителям известна такая процедура, как регулировка сцепления ВАЗ 2109. На новых автомобилях она не требуется, но на авто с пробегом может понадобиться.

Настройка заключается в изменения длины оболочки тросика. Когда он отрегулирован правильно, ход равен 125-135 миллиметрам, предельно допустимый — 160.

Инструкция по регулировке

Сама процедура проста и после прочтения нашей статьи и просмотра видео с ней может справиться даже неопытный автовладелец.

Где находится?

Основной элемент, который нам понадобится, — это регулировочная гайка, которая находится в достаточно удобном месте — на оболочке тросика.

Инструменты

• рулетка или линейка;
• 2 ключа на 17;
• перчатки (так как придется прикасаться к загрязненным поверхностям).

Необходимые инструменты

Этапы

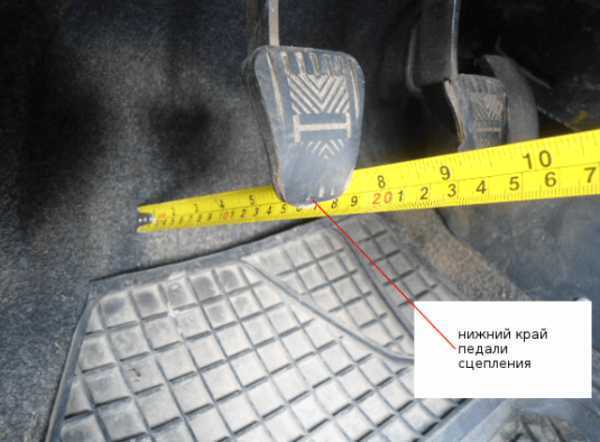

1. Когда педаль отжата, необходимо при помощи рулетки произвести замер расстояния от пола до нижней ее кромки. Оно должно быть в переделах 18-20 сантиметров.

Расстояние в отжатом положении

Далее, необходимо нажать на педаль рукой до самого упора и замерить расстояние от пола опять же до нижней кромки. Оно должно быть в пределах 6-7 сантиметров.

Измерение в выжатом состоянии

• Из полученного первого результата 18-20 см нужно вычесть результат второго замера 6-7 см, в итоге мы получим 13-14 см. Это принято считать нормальным значением для ВАЗ 2109.
• В случае, если это значение отличается в ту или иную сторону, можно говорить о необходимости повторной регулировки сцепления — его нужно подтянуть или наоборот ослабить.

Расположение элементов

Одним ключом удерживаем регулирующую гайку, вторым немного ослабляем контргайку.
Вращая регулирующую гайку по часовой стрелке, увеличиваем ход педали, она начнет двигаться вверх. И наоборот, вращая против часовой, уменьшаем ее ход, она в этот момент начнет двигаться вниз.
Проводим замеры, если результаты удовлетворительны, то затягиваем контргайку и на этом работу можно считать завершенной. Если нет, то выполняем повторно, то есть нужно подтянуть или ослабить тросик.

Если у вас остались вопросы, то вы можете посмотреть в предлагаемом нами видео, как с этой работой справляется опытный профессионал.

В этом видео опытный мастер покажет, как правильно выполняется настройка сцепления на ВАЗ 2109.

Ремонт карбюратора на оке

Понятие ремонт карбюратора включает в себя следующее:

• грамотный демонтаж устройства;
• промывка;
• дефектация;
• диагностика устройства;
• настройка карбюратора ОКИ;
• по мере необходимости замена дефектных деталей;
• обратная сборка и ее установка на место.

Автовладелец должен понимать следующее – если у него нет никакого опыта в техническом обслуживании автомобильной техники, то регулировка карбюратора ОКИ своими руками нецелесообразна. У авто ВАЗ — ОКА ремонт карбюратора необходимо выполнять только в авторемонтной мастерской.

Перед тем как читать дальше, рекомендую ознакомиться с видео, в нем вы увидите массу полезной информации по ремонту, очистке и регулировке карбюратора ДААЗ 1111:

Главные дефекты возникающие при работе карбюратора

Карбюратор устроен так, что отвод отработанных газов происходит не одномоментно, а с течением времени. Другими словами, двигатель будет испытывать определенные сложности при его работе на повышенных оборотах. Кроме того, конструкция карбюратор ДААЗ 1111 допускает то, что в карбюратор могут попасть смазочные вещества из двигателя. А это прямой путь к образованию нагара.

При нормальной работе системы зажигания у карбюратора этой модели могут возникать следующие проблемы:

1. Нестабильная работа силовой установки ввиду того, что на жиклерах образовался нагар;
2. Из-за некорректного срабатывания педали газа произошло засорение воздушных жиклеров;
3. Снижение динамических параметров автомобиля, происходящего из-за снижения уровня топлива в поплавковой камере карбюратора. То есть, двигатель перестает получать необходимый объем топлива для работы на высоких оборотах;
4. Неравномерное движение транспортного средства (рывками) свидетельствует о том, что на поплавковом механизме скопился нагар, препятствующий нормальному перемещению топлива в системе;
5. Плавающие обороты двигателя, при постоянном режиме подачи топлива, говорят о том, возникла необходимость в регулировании пускового устройства карбюратора.

Но, главный признак неправильной работы карбюратора ОКА – ВАЗ 11113 – это резкий рост потребления топлива.

При обнаружении указанных дефектов можно сказать одно — регулировка карбюратора ОКА своими руками неизбежна и если это не поможет, то его придется отремонтировать в условиях специализированной мастерской, где в наличии есть необходимые приборы, приспособления и инструменты.

Демонтаж карбюратора на оке

Снять карбюратор с двигателя не так и сложно. Но все равно надо придерживаться определенной последовательности действий. Для выполнения демонтажа будут нужны ключи с размером зева на 8 и 13, отвертка с плоским шлицем.

Демонтаж карбюратора на оке

Последовательность операций, которые необходимо выполнить для демонтажа карбюратора:

1. Демонтаж воздушного фильтра. К сожалению, карбюратор ока установлен таким образом, что перекрывает доступ к карбюратору.
2. После снятия фильтра необходимо открутить болт, с помощью которого заслонка соединена с кронштейном, и освободить тягу привода от всех соединений.
3. После освобождения тяги необходимо отключить вентиляционный рукав, подключенный к штуцеру и отключить проводку, ведущую к клапану экономайзера.
4. Следующий этап — это отсоединение шланга вакуумного регулятора.
5. Ослабив хомут на топливопроводе можно снять шланг. При этом надо быть готовым к тому, что может пролиться небольшое количество топлива.
6. После полного освобождения карбюратора от тяги и рукавов можно приступать к его демонтажу.

Конструктивные особенности

Заслонка имеет простейшую конструкцию и в большинстве случаев работает в автономном режиме, не требуя дополнительных настроек.

Принцип действия воздушного клапана можно описать следующим образом. На корпусе устройства, по центру симметрии, установлена подвижная заслонка в виде лопатки или системы лопастей. Расположенные на поворотной оси, они имеют возможность плавной регулировки в ручном или автоматическом режиме. Один конец оси проходит сквозь корпус и оканчивается рукояткой для ручного управления, либо приводом для подключения к электросети.

При необходимости регулировки объемов проходящего воздуха положение лопатки внутри заслонки изменяется (вручную, либо автоматически). Проход сужается или расширяется, соответственно изменяя интенсивность воздушного потока: от беспрепятственного прохождения до полной блокировки воздуховода.

Обратный клапан функционирует еще проще. Во время работы вытяжки, под действием давления потока воздуха, заслонка откидывается, открывая путь воздуху из помещения в вентиляционную шахту. В крайнем закрытом положении лопатка (лопасть) установлена параллельно плоскости сечения вентиляционного канала, в максимальном открытом – перпендикулярно.

Рекомендуем ознакомиться: Какой фильтр для вытяжки на кухне лучше

Как только вентилятор прекращает работу, давление воздушного потока ослабевает. Под действием силы тяжести или усилия пружины заслонка возвращается в исходное положение, перекрывая вентиляционный канал.

Как Поменять Тросик Газа На Ваз 2110

Как поменять газовый кабель на инжектор ВАЗ-2110

В устройстве автомобиля есть в принципе любая мелочь, даже такая, как газовый кабель. Функциональность всего механизма автомобиля зависит от его качественной работы.

1. Зажимы снимаются на соединениях впускной трубы и корпуса дроссельной заслонки, на стыке шлангов огромного колеса вентиляции картера и фитинга, расположенного на крышке головки блока.
2. Работа проверена дроссели (это полезная помощь партнера):
3. когда педаль акселератора полностью нажата, она полностью открыта;
4. когда педаль акселератора полностью отпущена, она полностью закрывается.

Если проверка показывает, что дроссельная заслонка открывается не полностью, то необходимо надеть гайку на кронштейн, второй конец троса и затянуть первую гайку. и затяните вторую гайку.

Что такое газовый кабель

Этот клапан расположен между воздушным фильтром и впускным коллектором. Если дроссельный клапан открыт, давление на входе сравнивается с атмосферным давлением. Когда он находится в закрытом положении, давление падает до вакуума. Это действие дросселя требуется для усиления тормоза, что позволяет учету (программному обеспечению) автомобиля продувать адсорбер в системе для улавливания паров газа.

Специальный кабель используется для открытия и закрытия дроссельной заслонки. Именно по этому адресу учитывается основная точка износа во время работы демпфера.

когда кабель газ должен быть заменен

Как найти момент, когда трос дроссельной заслонки ВАЗ-2110 просить замену? Специалисты советуют обратить особое внимание на следующие моменты при работе с этой частью автомобиля:

невозможно регулировать привод дроссельной заслонки;
при нажатии на педаль газа затвор не имеет права полностью открываться и закрываться;
железная часть кабеля начала «раскачиваться» (на это следует обратить внимание при проверке салона автомобиля);
во время работы дроссели газовый кабель постоянно глушит.

Если вы обнаружите одну из этих проблем во время эксплуатации собственного автомобиля, вам необходимо немедленно купить новую кабель надуйте клапан и замените его.

Как сделать замену трос газа на ВАЗ-2110: пошаговая инструкция

Можно заменить газовый кабель без посторонней помощи, для его следующего варианта вам понадобится партнер, который нажмет педаль газа.

замена трос газа

Изменить трос газа

на газели. Подпишитесь на мой канал Мой партнер AIR.

Эта процедура выполняется только при холодном двигателе. В противном случае существует опасность ожогов при замене кабеля.

Чтобы правильно заменить этот кабель на ВАЗ-2110, необходимо выполнить следующую пошаговую аннотацию:

1. Подготовьте необходимые инструменты:
2. отвертки разных размеров;
3. Плоскогубцы огромные и тонкие.
4. Удалить кабель дроссели:
5. воздушная труба снята (это необходимо, чтобы эта часть не мешала дальнейшим действиям с кабелем), винты на зажимных зажимах ослаблены;
6. шланг вентиляции картера отсоединяется с помощью отвертки;
7. снял удерживающую пружину, удерживающую сектор;
8. основная часть удаляется из канавки, когда сектор поворачивается против часовой стрелки;
9. трос отсоединен от дросселя.
10. Извлечение кабеля из кронштейна:
11. для автомобилей с 16 клапанами. с помощью тонких плоскогубцев снимается удерживающая пластина (благодаря которой кабель регулируется), а средняя часть кабеля вместе с держателем снимается с кронштейна на впускном коллекторе;
12. для автомобилей с 8 клапанами. гайка ослаблена, резиновая крышка отодвинута назад, средняя часть кабеля снята с кронштейна;
13. сам кабель проходит через предварительно разрезанный пластиковый зажим.
14. Снятие кабеля с салона:
15. отвертка отсоединяет край кабеля от педали акселератора.
16. Снятие его с моторного отсека (только что вытащил из салона).
17. Установка последней части:
18. кабель проталкивается через моторный отсек;
19. один край продвигается в кабину, прикрепленную к педали акселератора;
20. 2-й край прикреплен к дроссельной заслонке.

После завершения процедуры замены газового кабеля, это, безусловно, будет исправлено:

Здесь специалисты компании изучат аспекты замены газового кабельного инжектора ВАЗ-2110. Под газовым кабелем владельцы автомобилей понимают дроссельную заслонку, которая играет важную роль в правильной работе автомобиля. Дроссельная заслонка является конструктивной частью системы дозирования впускного топлива бензинового двигателя. Его основная функция заключается в регулировании количества воздуха, подаваемого в двигатель, для согласованности воздуха и топлива.

Настройки кабеля газовый ваз-2110

Он считается завершенным, когда заслонка полностью работает, когда педаль акселератора нажата и отпущена.

Источник

Замена троса подсоса на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Сегодня мы поговорим о том, как нужно правильно производить замену троса подсоса на автомобилях «ВАЗ», «Самарского» семейства».

Примечание! Вообще по сути самое правильное название этого троса звучит следующим образом: «Привод воздушной заслонки». А все остальные названия на подобии «трос подсоса», пошли уже от народа!

• Замена троса подсоса
• Сборка и разборка троса
• Доп. Видео-материалы

Когда нужно менять трос подсоса? Троса следует сразу же поменять после его обрыва, появления на нем различных родов дефектов очень сильных изгибов к примеру, и при иных обстоятельствах при которых функционирование подсоса будет невозможным.

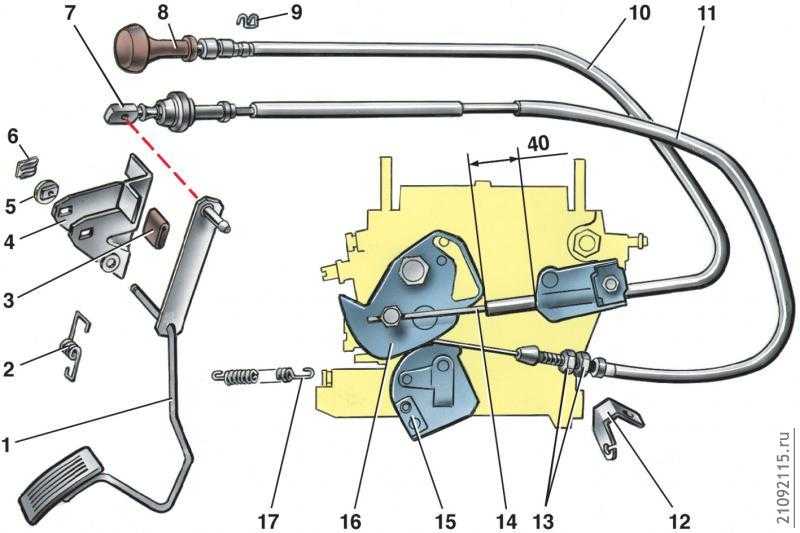

Как заменить трос подсоса, он же трос привода воздушной заслонки на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) В начале операции вам потребуется снять корпус внутри которого находится воздушный фильтр. (Как снять корпус, смотрите в статье: «Замена корпуса»)

2) Следом проверьте положение ручки подсоса, она должна быть полностью утоплена. Если это не так, то исправьте проблему утопив ручку до самого упора.

3) После ослабьте с помощью двух гаечный ключей «на 8» болт, который крепит трос привода к рычагу управления заслонкой.

Примечание! Ключом который указан синей стрелкой гайку крутить не нужно, им нужно лишь удерживать эту гайку от проворачивания, в то время когда вы будете отворачивать вторым ключом болт крепления троса, он указан красной стрелкой!

4) Затем отложив один ключ в сторону, при помощи второго ослабьте болт крепления скобы оболочки тяги.

5) Далее отсоедините трос подсоса от карбюратора.

6) После чего переместитесь в салон автомобиля и извлеките полностью ручку подсоса. После полного извлечения отсоедините эту ручку от кончика троса привода.

7) Теперь с помощью крестообразной отвертки отверните два винта, которые крепят кронштейн троса подсоса.

Следом во внутрь протолкните кронштейн привода троса, и вследствие чего отсоедините электрический разъем выключателя.

9) После чего через отверстие в кузове автомобиля, потянув на себя извлеките трос подсоса.

Установка: 1) В начале просуньте новый трос в то же отверстие из которого вы его вынимали.

2) Далее тем наконечником на котором установлен кронштейн крепления, установите трос в отверстие.

Примечание! Во время установки подсоедините к новому тросу электрический разъем выключателя!

3) И после чего заверните оба винта которые этот кронштейн крепят.

4) Затем установите рукоятку подсоса на проволоку кончика троса.

5) Теперь переберитесь к двигателю и в связи с этим подсоедините другой кончик троса, к карбюратору.

6) Следом закрутите оба болта которые крепят этот самый трос к карбюратору.

7) И в завершение операции, проверьте работу троса подсоса, если она вызовет нарекания то в таком случае попробуйте отрегулировать привод воздушной заслонки. (см. «Регулировка привода воздушной заслонки»)

Примечание! Когда все операций будут закончены, сверху на крышку карбюратора установите корпус, во внутренней части которого находится фильтр служащий для очистки воздуха!

Разборка и сборка троса подсоса:

Разборка: 1) Сперва чуть-чуть отодвиньте защитный чехол от тяги. И сразу же после этого отсоедините клему выключателя, и лиши после проделанной операции снимите защитный чехол с тяги.

2) Теперь с помощью гаечного ключа полностью выверните сам выключатель, и вследствие чего снимите его.

3) Затем пассатижами отсоедините запорную скобу.

4) И вследствие этого снимите её, а после снятия вдоль троса снимите кронштейн крепления.

Сборка: 1) Операцию по сборке трос от начало и до конца произведите в обратной последовательности, установив для этого на трос: кронштейн крепления, запорную скобу, защитный чехол, а так же подсоедините клему выключателя и ко всему этому закрутите выключатель на свое место.

Дополнительные видео-материалы: Более подробная замена троса подсоса, будет описываться на видео-ролике который приведен ниже:

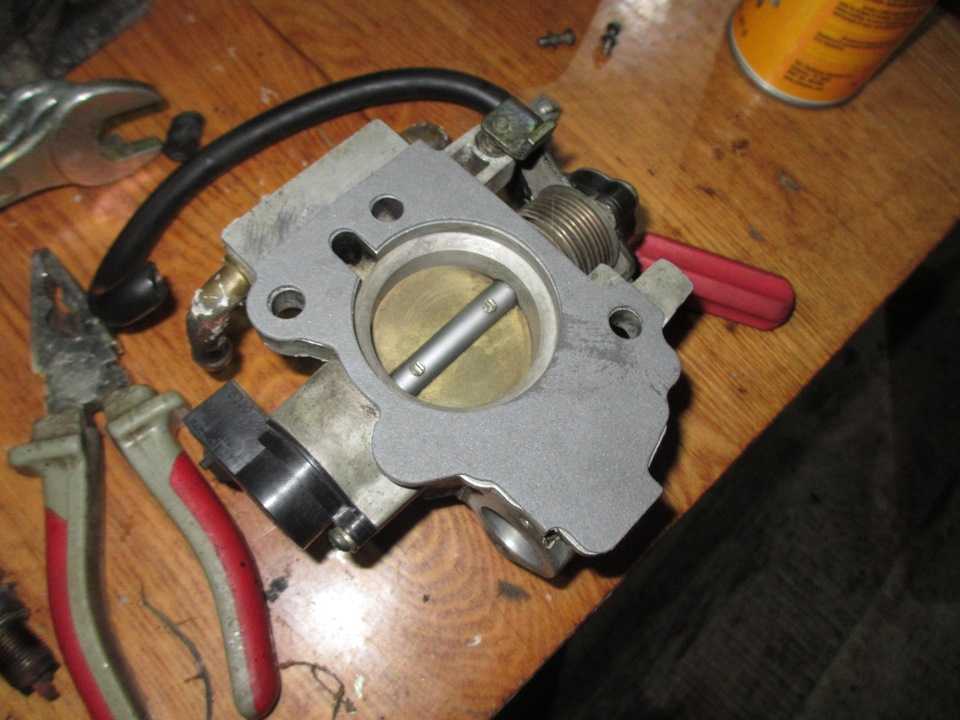

Чистка дроссельной заслонки на ВАЗ 2110 своими руками

Дроссельная заслонка является неотъемлемым элементом практически любого автомобиля. Отечественный шедевр в лице ВАЗ 2110 исключением не является.

Примечательно, но без дроссельной заслонки машине некуда, но именно она часто доставляет множество хлопот автовладельцу.

Чаще всего проблемы с дросселем проявляются в виде неправильной работы педали газа, странном поведении оборотов при разгоне или движении по дороге. Первым делом нужно проверить, все ли нормально с заслонкой.

Если говорить простым языком без ненужной большинству автомобилистов терминологии, то дроссельная заслонка является ничем иным как педалью газа вашего автомобиля.

Нажимая или отпуская данную педаль, вы тем самым закрываете или наоборот открываете эту заслонку.

Устройство обеспечивает путь для поступления дополнительного количества воздуха. При максимальном нажатии педали газа в пол, вы на полную открываете заслонку, потому обороты двигателя увеличивается.

Когда регулировать: основные признаки неисправности

Главная проблема для любого карбюратора — некачественный бензин. Именно из-за него в этом узле возникают загрязнения, нарушающие работу всего двигателя. Убедиться в низком качестве бензина просто: достаточно выкрутить свечи. Если они покрыты белым налётом, значит, бензоколонку пора менять, а карбюратор — чистить и настраивать. Есть ещё несколько характерных признаков неисправного карбюратора.

• Двигатель начинает троить (то есть работают только три цилиндра из четырёх).
• Машина трогается с места рывками, которые могут возникать и в процессе движения.
• Даже на холостом ходу двигатель работает нестабильно.
• Расход топлива значительно увеличился.
• Двигатель реагирует на нажатие педали газа с ощутимой задержкой.

Инструмент

Отметим, что при демонтаже головки с мотора хоть приходится много чего откручивать и снимать, но эти работы вполне можно выполнить в гаражных условиях самостоятельно, имея под рукой только основные инструменты, специфических ключей и приспособлений никаких не потребуется.

Снятие головки «Ока» делается с помощью:

• Набор ключей (рожковые, накидные, торцевые, головки с воротками);
• комплект шестигранников;
• Отверточки;
• Ветоши;
• Емкость для сбора ОЖ;

Также обязательно потребуется новая прокладка по ГБЦ, поскольку она является одноразовой, и с какой бы целью не снималась головка, обязательно проводиться замена прокладки головки блока. Дополнительно нужна будет прокладка клапанной крышки, сальники распред. вала и прокладки под выпускные трубы и впускной коллектор.

Отметим, что сложность выполнения демонтажа во многом зависит от того, для чего именно ГБЦ снимается. Если просто нужно заменить прокладку под ней, то разбирать придется не особо много. Если же она снимается, для того, чтобы разобрать головку и провести ремонт, то придется демонтировать больше элементов. Ниже будет описана полная инструкция по разборке, но упомянут и простой демонтаж.

Устройство дроссельной заслонки

Устройство корпуса дроссельного узла не такое простое, как могло бы показаться на первый взгляд. Помимо всего прочего он является еще и частью системы охлаждения двигателя. В нем имеются каналы для циркуляции охлаждающей жидкости. Также он оснащен патрубками, один из которых связан с системой вентиляции картера двигателя, а второй – с системой улавливания паров бензина.

Регулятор холостого хода

Регулятор холостого хода – это электромеханическое устройство, задачей которого является поддержание определенной частоты вращения коленвала при полностью закрытой дроссельной заслонке. Например, во время прогрева мотора или изменения нагрузки, когда включается дополнительное оборудование. Устройство регулятора холостого хода следующее: внутри корпуса находится шаговый электромотор, с которым соединена подпружиненная конусная игла. Когда мотор работает на холостом ходу игла, перемещаясь вперед-назад, регулирует площадь поперечного сечения обходного воздушного канала, через который проходит воздух при полностью закрытой заслонке.

Дроссельная заслонка может иметь привод двух видов:

1. механический, как у автомобилей ВАЗ-2109, ВАЗ-2110, ВАЗ-2114;
2. электрический, который применяется на большинстве современных автомобилей.

Механический привод

У ВАЗ-2109, ВАЗ-2110 и других устаревших моделей Волжского автозавода дроссельная заслонка связана с педалью газа посредством стального троса. Механический привод имеет очень простое устройство и низкую стоимость, поэтому до сих пор применяется на многих недорогих автомобилях.

Электрический

Если дроссельная заслонка оснащена электрическим приводом, то прямой связи между ней и педалью газа нет. Принцип работы заслонки с электроприводом не меняется, но ее устройство намного сложнее. Упрощенно такой узел работает следующим образом. Силу нажатия на педаль газа регистрирует специальный датчик, который передает эту информацию блоку управления двигателем, угол открытия заслонки определяет датчик положения дроссельной заслонки, и также передает соответствующие сигналы блоку управления. Контроллер постоянно сравнивает эти значения и подает команды электродвигателю на увеличение или уменьшение угла открытия заслонки.

Главной отличительной особенностью дроссельной заслонки с электроприводом является отсутствие регулятора холостого хода. Когда мотор работает на холостых оборотах, дроссельная заслонка не закрывается полностью, угол ее открытия задается блоком управления в соответствии с параметрами работы силового агрегата. Электронная дроссельная заслонка, в отличие от механической, имеет не один датчик положения, а два. Если один датчик, он же потенциометр дроссельной заслонки, выйдет из строя, дроссельный узел все равно будет работать.

Как отрегулировать обе дроссельные заслонки на ВАЗ 2108-ВАЗ 21099?

Регулировка дроссельной заслонки первой камеры:

1) В начале убедитесь в том что корпус воздушного фильтра снят. (Если он не снят, то воспользуйтесь статьей перейдя «»)

2) Затем рукой отодвиньте в сторонку силиконовый защитный колпачок (Указан красной стрелкой), и после чего с помощью гаечных ключей ослабьте затяжку контр-гайки. (Синяя стрелка)

Примечание!
Когда будете ослаблять контр-гайку, вторым ключом в это время придерживайте регулировочную гайку, на которую указывает зеленая стрелка!

3) Когда контр-гайка будет ослаблена, начните вращать гаечным ключом регулировочную гайку. Продолжайте её вращать до того, пока не добьетесь такого положения в котором дроссельные заслонки будут полностью открываться и закрываться.

Примечание!
Учтите для себя что, при заворачивании гайки под цифрой «1» дроссельная заслонка первой камеры у вас будет открываться. А при заворачивании гайки под номером «2» дроссельная заслонка у вас будет закрываться! (Обязательно прочтите пункт «» в конце этой статьи)

4) Когда все операции по регулировки будут закончены, натуго затяните контр-гайку, а так же установите на свое место корпус фильтра воспользовавшись для этого все той же статьей, в которой описывается «Замена корпуса».

Регулировка дроссельной заслонки второй камеры:

1) Сперва снимите с автомобиля карбюратор. (Как снять карбюратор, см. в статье «»)

2) Следом снимите с регулировочного винта пластмассовый колпачок, и после чего при помощи шлицевой отвертки повращайте его до тех пор, пока не добьетесь начального открытия самой заслонки в «0,05 мм».

Примечание!
Местонахождение регулировочного винта на фото, указано красной стрелкой!
