Замена топливного фильтра на ваз 2109 инжектор

Причины замены

Существует несколько основных причин, из-за которых автовладельцам приходится периодически или незапланированно менять топливный фильтр.

Причина

Особенности

Любая деталь автомобиля имеет определенный уровень качества. Увы, сейчас уже не советские времена, когда качество деталей контролировалось государством. Сегодня регулятором выступает национальный дилер. Но он больше заинтересован в финансовой выгоде, нежели в соблюдении стандартов качества. Отсюда внушительное количество изделий, надежность и характеристики которых оставляют желать лучшего

Китайские изделия и подделки

В последнее время отношение к китайской продукции немного меняется в лучшую сторону. Но все же большинство запчастей, поставляемых оттуда, являются подделками под известные европейские бренды или просто продуктом местного производства, стандарты качества которого далеки даже до отечественных

Большинство магазинов автозапчастей стремятся к максимальной финансовой выгоде. Они находят поставщиков с наименьшими ценами, закупают запчасти и продают нам. При этом мало кто проверяет качество закупаемого товара. Сегодня не сложно найти подделку или низкосортный товар даже в проверенных магазинах автозапчастей

Фильтр перегружен топливом

Такая ситуация происходит не часто, но исключать ее как вероятную причину для преждевременной замены устройства не стоит

Неправильная или несоответствующая установка

Порой владелец машины покупает качественные детали, но из-за неправильной установки своими руками или руками сомнительных мастеров, все качество фильтра сводится на нет

Учитывая разнообразие АЗС в нашей стране, все прекрасно понимают, что дешевые заправки продают плохой бензин. Соответственно, из-за множества примесей срок службы фильтра не может дотянуть до заявленного. Он попросту не справляется с теми нагрузками, которые обеспечивает низкосортное горючее.

Определить, что вы приобрели плохой или поддельный топливный фильтр можно по нескольким признакам:

• Упала мощность двигателя;
• Мотор плохо тянет;
• Падают обороты;
• Двигатель резко глохнет после включения зажигания и пр.

Замена на инжекторе

Фильтр топлива — это устройство, которое отвечает за качество горючего, поступающего из бака в двигатель.

Установка

Устройство располагается между двигателем и насосом и корректирует состав топлива, отсеивая мусор, примеси. Если по той или иной причине фильтр перестал выполнять свои функции должным образом, его немедленно следует заменить.

Чтобы поменять устройство на инжектором ВАЗ 2109, следуйте алгоритму.

1. Убедитесь, что мотор полностью остыл. Работать на горячем двигателе нельзя.
2. Слейте весь бензин из системы.
3. Проверьте, если ли под рукой огнетушитель или другие средства пожаротушения.
4. Изучите рабочую зону. В ней не должно присутствовать ничего, что даже теоретически может вызвать возгорание.
5. Поднимите капот, снимите минус с аккумуляторной батареи.
6. Снимите хомут с приводящего и отводящего шланга топлива.
7. Отключите все идущие на фильтр шланги. Обязательно поднимите их вверх или даже заткните чем-то подручным. Иначе остатки топлива будут выливаться на силовой агрегат, пол.
8. Возьмите в руки новый фильтр, проверьте, где располагаются отметки, указывающие на подключение подводящего и отводящего шланга. Не перепутайте только их.
9. Прежде чем подключать патрубки, проверьте, действительно ли из них вышел весь бензин.
10. Подключите шланги к новому фильтрующему устройству.
11. Наденьте новые хомуты. Они преимущественно одноразовые, потому при каждой смене фильтра их лучше менять на новые.
12. Проверьте узел на предмет герметичности.
13. Верните на место минусовую клемму АКБ, закройте капот и включите зажигание.
14. Убедитесь в работоспособности вашего инжекторного двигателя.

Демонтаж устройства

Замена на карбюраторе

Если вам посчастливилось стать обладателем автомобиля ВАЗ 2109 с карбюраторным мотором, процедура замены топливного фильтра здесь будет немного иной.

Инструкция выглядит следующим образом:

• Ослабьте крепежный хомут со стороны двигателя;
• Отсоедините шланг от топливоочистителя. Вероятнее всего, в патрубках останется небольшое количество топлива, потому будьте аккуратны;
• Ослабив хомут, снимите шланг со стороны бака;
• Вооружившись новым очистителем горючего, проверьте направление стрелки на устройстве. Она должна совпадать с направлением движения топлива — в стороны насоса;
• Подтяните крепежные хомуты;
• Подкачайте немного бензина в топливоочиститель, поскольку на данный момент он сухой. Делается это топливным насосом. Нажмите на его рычаг пару раз, после чего фильтр начнет наполняться горючим;
• Заведите машину, проверьте, не ли следов протекания топлива.

Как заменить топливный фильтр грубой и тонкой очистки на ВАЗ 2109/2114/2115

Замену на этих модификациях ВАЗ можно осуществить своими руками

Достаточно получить грамотную информацию, правильно представить себе процесс снятия и установки детали целиком, акцентировать внимание на нюансах

Замена на карбюраторных автомобилях ВАЗ 2109/2114/2115

Алгоритм замены на карбюраторных ВАЗ начинается, прежде всего, со снятия элемента.

1. Вначале ослабляются хомуты, которые расположены по обе стороны фильтра (сначала тот, что ближе к двигателю, затем другой).
2. Потом отсоединяются топливные шланги.

Чтобы снять фильтр тонкой очистки, нужно ослабить хомуты и вынуть оба топливных шланга

Таким образом, можно легко и просто снять фильтр на карбюраторных ВАЗ.

Если в ходе снятия шлангов начнёт вытекать горючее, срочно закрыть отверстие пробкой. Демонтируя расходник, рекомендуется держать под рукой заглушку или просто тряпку.

Новый фильтр устанавливается на место старого так:

найти стрелку на фильтре;

Стрелка на фильтре должна смотреть на бензонасос

поставить его так, чтобы стрелка смотрела на бензонасос.

В конце нужно не забыть подтянуть хомуты.

Остаётся произвести подкачку топлива в фильтр, ведь новый элемент будет сухим. Подкачка проводится вручную. Нажать следует на рычаг бензонасоса пару раз. Одновременно смотреть на фильтр — должно быть видно, как он заполняется.

Замена на инжекторных автомобилях ВАЗ 2109/2114/2115

На автомобилях с инжекторными системами топливный фильтр находится в другом месте. Процесс замены тоже отличается, прежде всего, тем, что машину нужно поднять на яму или эстакаду.

• снять хомут, держащий фильтр;
• ослабить болты крепления очистителя ключом на 19;

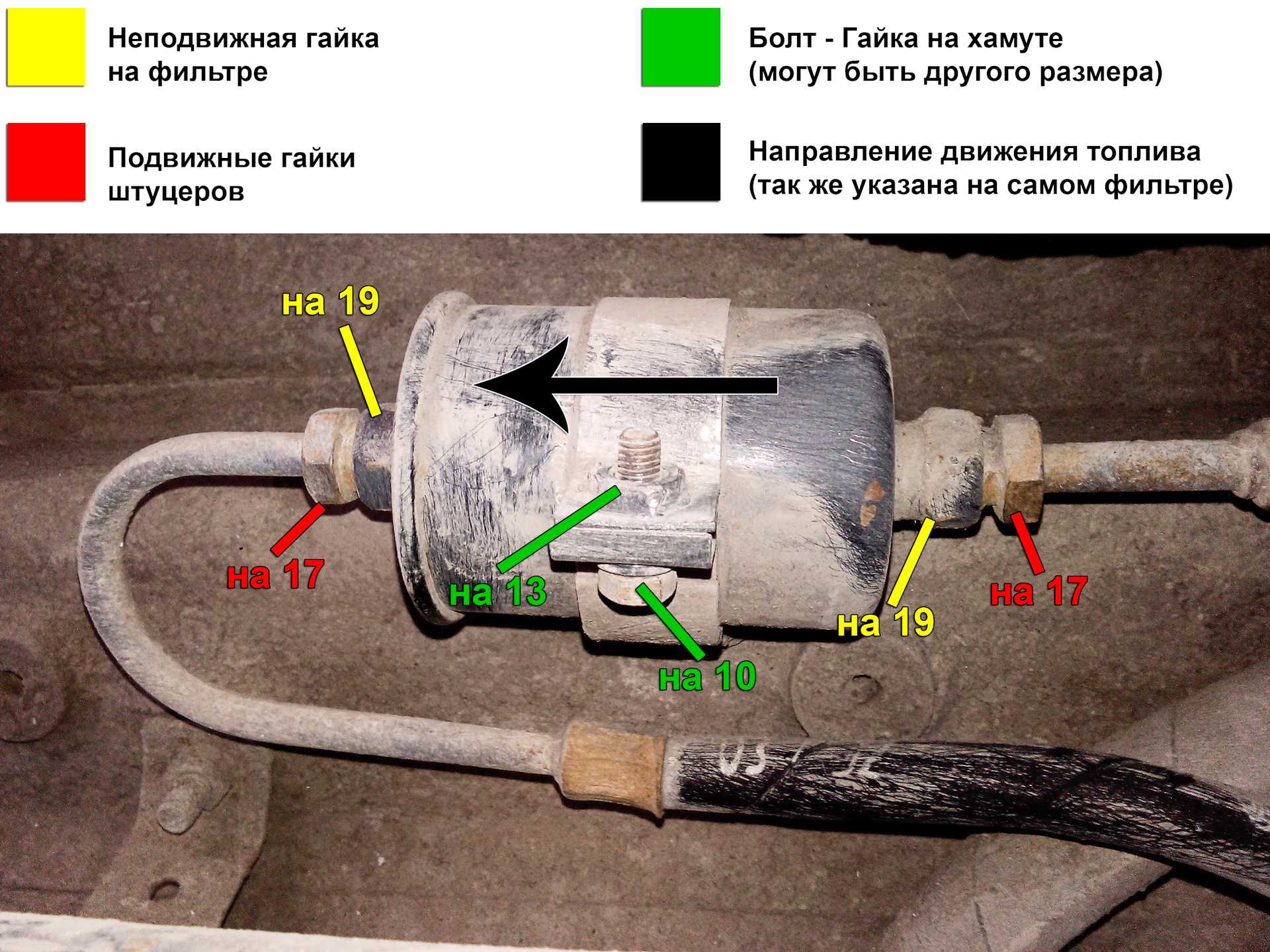

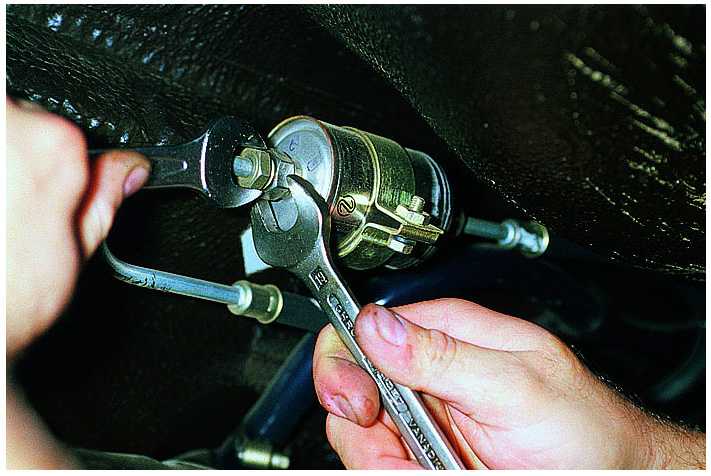

Ослаблять гайки фильтра нужно двумя ключами

прежде чем снимать фильтр, нужно запомнить направление стрелки, указывающей на направление движения бензина в трубах.

После демонтажа элемента, рекомендуется проверить уплотнители. Если они износились, то придётся менять кольца на новые.

Уплотнительные кольца фильтра нужно обязательно проверять

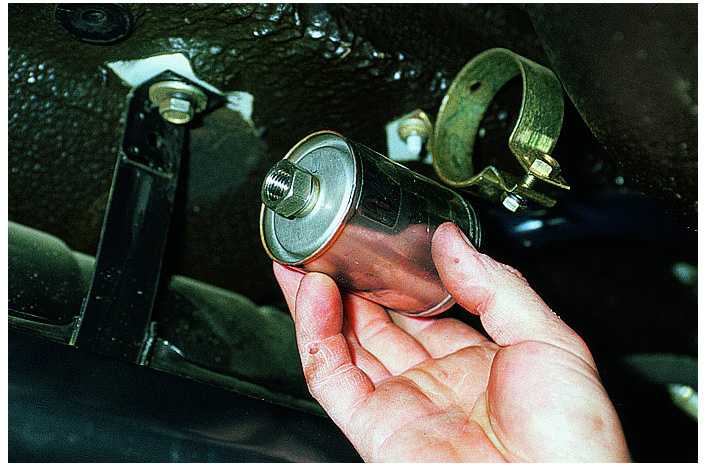

Затем можно ставить новый фильтр:

• подсоединить оба штуцера, осуществить затяжку;
• затянуть болты хомутной скобы;
• запустить двигатель и дать ему поработать минут 2–3, чтобы проверить, нет ли где утечки.

Затяжка обязана проводиться с учётом правил по моменту затягивания гаечных соединений. Если перетянуть крепления, это может привести к отрицательным последствиям.

Если обнаруживаются протечка, то нужно сильнее затянуть гайку в том месте, откуда вытекает топливо.

Топливный очиститель грубой очистки или СГО меняется так:

• откидывается задний диван машины из салона;
• открывается доступ к этому лючку;

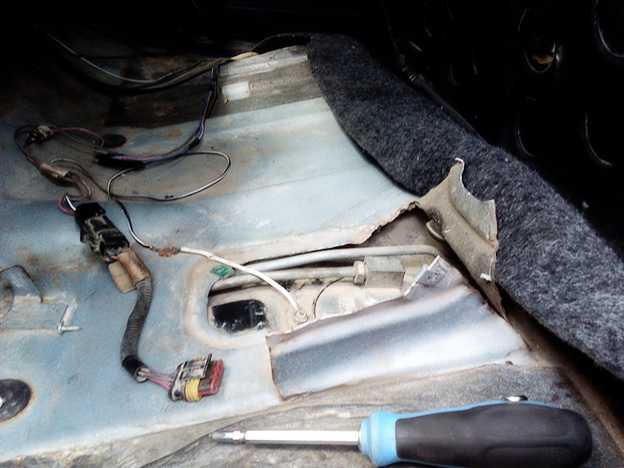

Доступ к лючку бензонасоса в инжекторном ВАЗ открывается путём откидывания заднего дивана

• головкой на 10 откручиваются все гайки по кругу;
• вынимаются защёлки и соединения;

Вот эти соединения на лючке топливного насоса надо снимать

достаётся топливный насос;

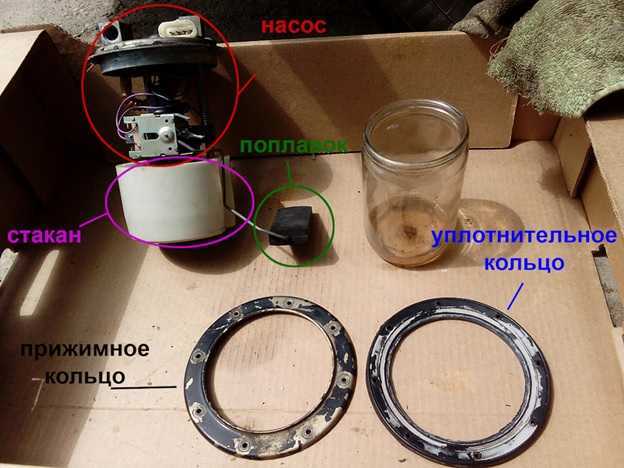

Бензонасос инжекторных ВАЗ в снятом виде

фильтр расположен в его нижней части, оттуда он и снимается.

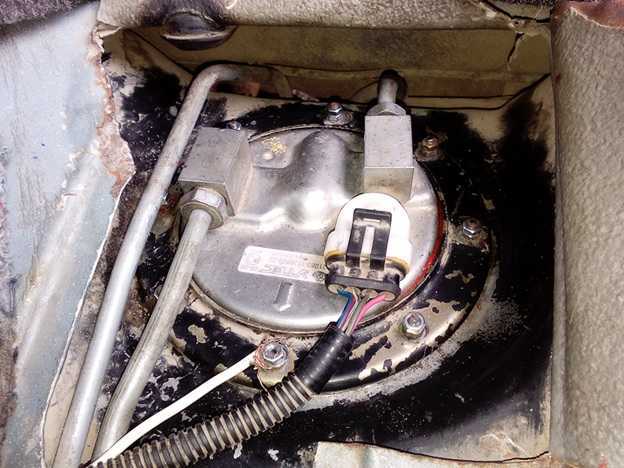

Сетка грубой очистки расположена в нижней части бензонасоса

Процесс замены СГО аналогичен для Ваз с карбюратором и с инжектором.

Меры предосторожности

1. Нельзя работать в закрытом со всех сторон помещении. Должно быть обеспечено проветривание.
2. Курить строго воспрещается, так как при работе с топливной системой любая искра может привести к печальным последствиям.
3. Желательно работать в перчатках и надевать защитные очки. Попадание горючей жидкости на кожу рук или на слизистую глаза может вызвать тяжёлую аллергическую реакцию или проблемы со зрением.
4. Не допускается работать в жару, когда температура воздуха выше, чем 25–30 °С.
5. Обязательно держать под рукой огнетушитель.

Регламент замены фильтра (через сколько нужно менять)

Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Вызвано это тем, что качество сегодняшнего топлива на наших АЗС крайне низкое. Не отличается, к сожалению, отечественный бензин идеальной чистотой, а виною этому становится не только изначальное качество топлива, но и плохие условия транспортировки и хранения.

Очевидно, что следствием плохого и грязного топлива станет рост нагрузки на мотор и снижение его мощности. Соответственно с этим, уменьшится и ресурс топливной системы.

Согласно регламенту, очиститель на карбюраторных системах нужно менять каждые 10 тыс. км пробега транспортного средства, а на инжекторных — каждые 20 тыс. км. Учитывая вышеприведённые рекомендации, касающиеся чистоты топлива, срок замены желательно сократить до 6–7 тысяч километров и 10 тысяч километров соответственно.

Способ демонтажа винта качества

У карбюраторов «Солекс» нередко засоряется канал ХХ в самом корпусе, и чтобы его хорошо продуть, необходимо вынуть винт качества. Но этот винтик, как уже говорилось выше, имеет очень плотную посадку, и достать его нелегко. Существует несколько методов демонтажа детали, мы рассмотрим лишь один вариант.

Берем кусок старой антенны от любого радиоприемника, подбираем наружный диаметр так, чтобы трубка входила в канал корпуса карбюратора, обычно наружная толщина «съемника» равна около 4 мм. Отрезаем небольшой кусок, делаем на одном ее конце распил (где-то 1 см глубиной), по другому винту качества (запасному, или специально можно купить в магазине), проверяем, как плотно трубка насаживается на головку винтика.

Теперь можно откручивать винт и с помощью самодельного съемника доставать его из корпуса КУ.

Какие топливные фильтры устанавливаются на автомобили ВАЗ 2109/2114/2115

На автомобили ВАЗ перечисленных моделей устанавливаются фильтры, предназначенные для различных силовых установок. Они делятся на два вида: для грубой очистки (сетка в бензонасосе) и тонкой очистки ФТО (отдельный фильтр).

Фильтр грубой очистки ВАЗ расположен внутри бензонасоса

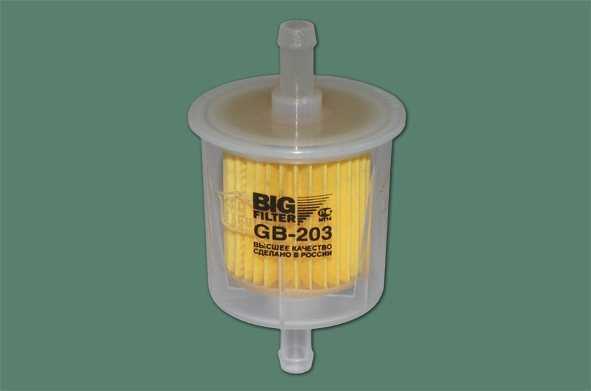

Фильтры, предназначенные для карбюраторных систем, изготавливаются из прочного и прозрачного материала, как правило, пластмассы. Прозрачность корпуса разрешает наблюдать за состоянием чистоты и своевременно менять расходник. Эти модели способны очищать топливо в зоне 15–20 мкм. Внутрь них ставится какой-либо из этих материалов: фетр, войлок или бумага.

Для инжекторных систем автомобилей ВАЗ нужна уже очистка куда более высокого значения. Поэтому фильтры для инжекторных «девяток», ВАЗ 2114 и 2115 отличаются. Они бывают изготовлены из нержавейки и устанавливаются отдельно.

Для грубой очистки используются пластинчато-щелевые, сетчатые и ленточные, которые задерживают сор, попадающийся в топливе. Напротив, в ФТО используются элементы, выполненные из пористых материалов.

Какие лучше

Фильтры топливные, особенно для моторов с инжектором, обязаны обладать нужным качеством очистки. Поэтому лучшим можно назвать тот очиститель, пропускная способность которого составляет не менее 5–7 микрон (инжектор) и 15 микрон (карбюратор). Кроме того, он не должен проваливаться в случае давления в 3–5 бар.

Ещё рекомендуется обращать внимание при выборе на способ крепления патрубков топливной системы. Существуют модели с шестигранной фиксацией и модели с креплением на защёлках. Последние более удобны в плане замены

Последние более удобны в плане замены.

Примерная стоимость замены фильтров очистки топлива

Замена занимает примерно 30–50 минут времени, в зависимости от модели детали. В связи с этим различается и стоимость процедуры в СТО, которая рассчитывается согласно потраченному количеству времени.

Признаки засорившегося фильтрующего устройства

На фильтре стоит специальная фильтровальная бумага, ячейки которой с течением эксплуатации автомобиля забиваются. Из-за этого топливо пропускается хуже, потому начинаются проблемы с самим двигателем. Обнаружить, что фильтр забился, можно по нескольким очевидным признакам.

• Расход топлива резко вырос;
• Ваш автомобиль начал часто глохнуть на холостом ходу;
• На повышенных оборотах наблюдаются провалы в работе мотора;
• Запуск двигателя осуществляется с определенными трудностями;
• Мотор троит, мощность заметно падает;
• При движении машина самопроизвольно тормозит, хотя на педаль тормоза вы не нажимали;
• При подъемах в гору машина редко дергается.

Как видите, признаков много, и они во многом отличаются друг от друга. Эти признаки не свидетельствуют на 100%, что проблема заключается именно в фильтре. Подобные явления возникают при неисправности электронного блока управления, датчиков, дроссельной заслонки, свечей, детонации и так далее.

Как проверить, что проблема именно в фильтре? Легко.

1. К ниппелю на топливной раме форсунок подключите нанометр;
2. Запустите двигатель;
3. Замерьте давление;
4. Если показатели ниже тех, что указаны в технической документации ВАЗ 2114, значит, очиститель действительно забился.

Замер давления в топлевной рампе ВАЗ 2114

Инструкция по замене с карбюратором

Топливоочистительный элемент на ВАЗ 2109 с карбюратором, согласно регламенту, необходимо менять каждые 10 тыс

километров пробега, но, принимая во внимание невысокое качество нашего бензина, этот срок желательно сократить до 7 тыс. километров

Фильтр топлива находится под главным тормозным цилиндром и закреплен с помощью двух хомутов.

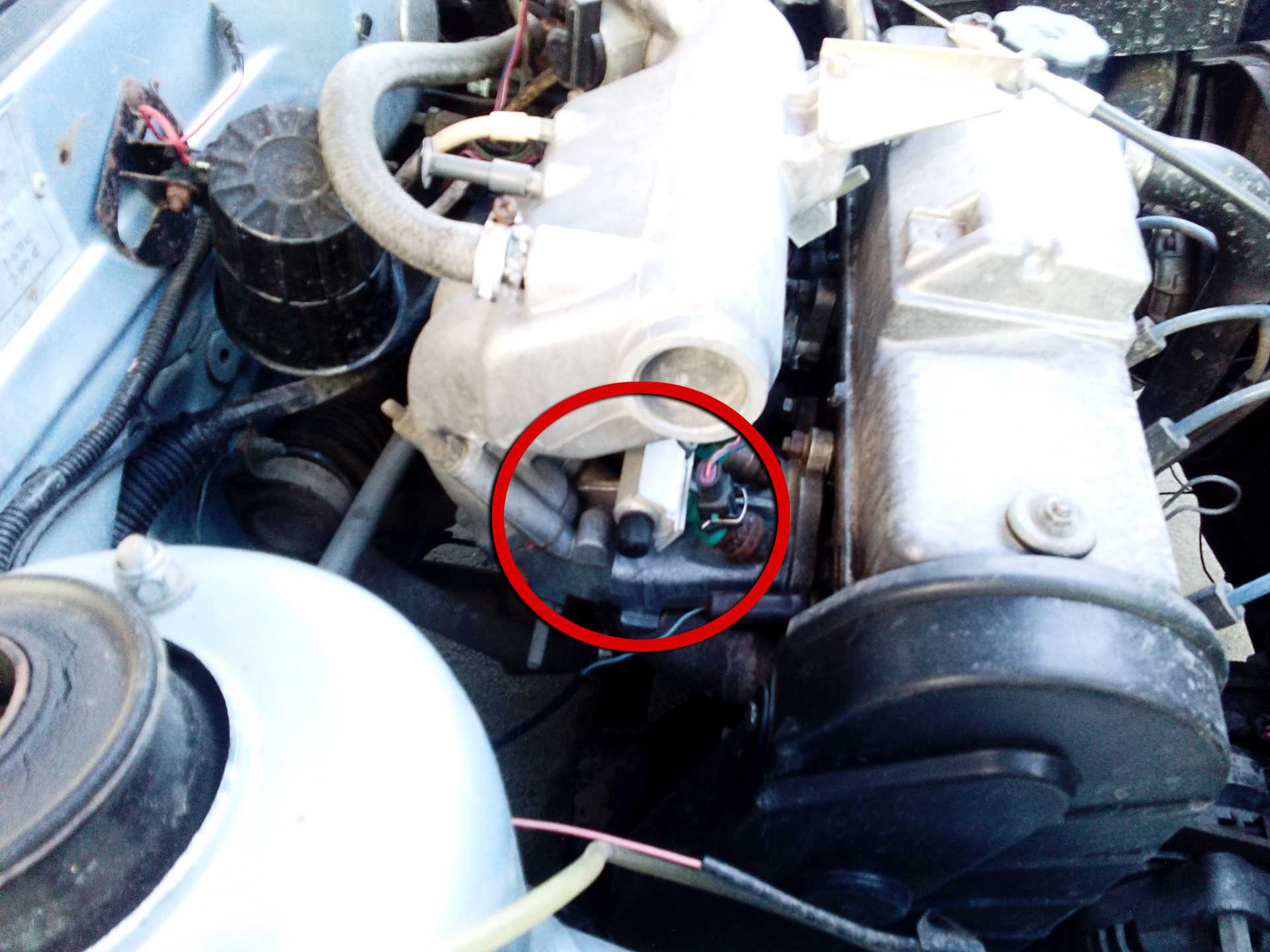

Расположение очистительного барьера

новый фильтр для ВАЗ 2109 с карбюратором;

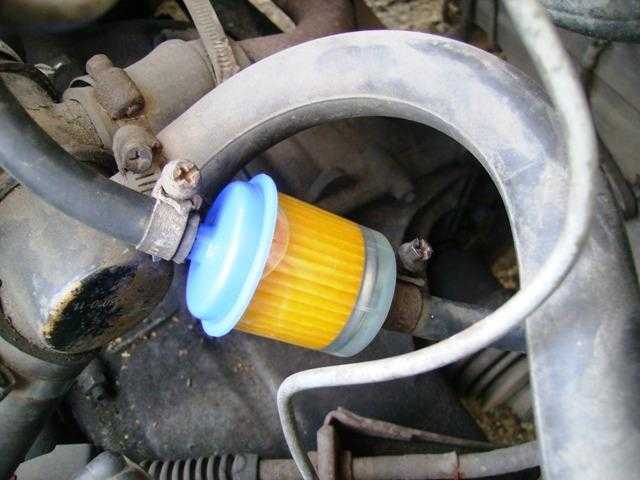

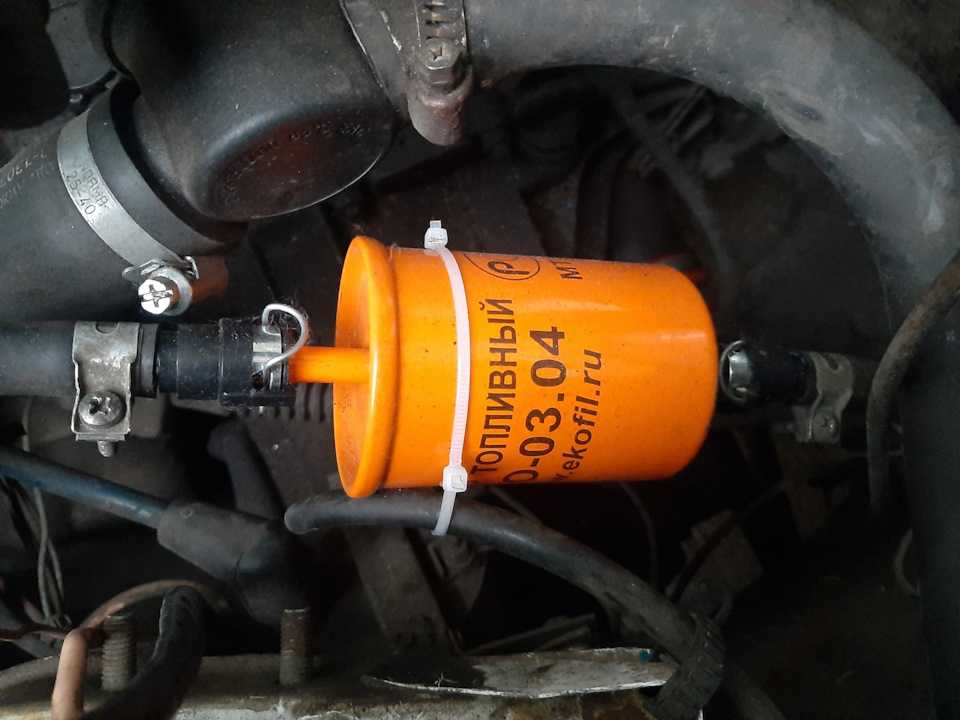

Новый очиститель топлива для двигателя с карбюратором

набор ключей;
ветошь;
перчатки.

Этапы

1. Ослабляем хомут, который находится со стороны мотора.

Ослабляем хомутик

Снимаем шланг с топливоочистителя. Здесь нужно быть аккуратным потому, что может пролиться немного бензина.
Ослабив хомутик, снимаем шланг, который находится со стороны бака.

Патрубки подходящие к фильтру
Ставим новый фильтр

Здесь также важно, чтобы стрелочка совпадала с направлением движения горючего. Она должна быть направлена в сторону насоса

Направление стрелочки
Подтягиваем хомутики.

Затяжка хомутиков

Далее нужно произвести подкачку бензина в топливоочистительный элемент, потому что он еще сухой. Делать это нужно при помощи топливного насоса. Нажав пару, раз на его рычаг можно заметить, как фильтр начнет наполняться бензином.
Заводим автомобиль и проверяем, нет ли протеков бензина.

Замена топливного фильтра

Согласно графику регламентных работ в рамках технического обслуживания автомобилей ВАЗ 21099,2109, топливный фильтр необходимо заменить после 20 тысяч пробега, но как уже сказано выше, целесообразно замену проводить при 15 тысяч или даже раньше, учитывая влияние внешних факторов. Ниже приведем порядок замены топливного фильтра на моделях ВАЗ 21099,2109 с инжектором.

Чтобы заменить фильтр необходимо воспользоваться ямой или подъемником. Работы необходимо выполнять в хорошо вентилируемом помещении или на улице, не рекомендуется работать в жару, весь процесс проводят вдали от источников открытого огня.

Топливный фильтр размещен под автомобилем за топливным баком около выхлопной трубы. Чтобы снять его нужно ослабить болты, стягивающего держащую скобу.

Далее, откручиваем два штуцера подводящего и отводящего падрубка. Для того чтобы открутить гайки, необходимо два ключа на 19 которыми отворачиваем гайку, находящуюся на корпусе фильтра, фиксирующую трубопровод.

Замена топливного фильтра ВАЗ 2109

Обязательно необходимо зафиксировать как расположен указатель направления движения топлива, а также нужно учитывать возможность вытекания топлива с патрубков.

При обратной установке обратите внимание на указатель направления, так как через неправильно установленный фильтр топливо не будет проходить по трубопроводу в инжектор. Проверьте наличие и целостность уплотнительных колец, без которых установка запрещена, так как это приведет к утечкам и может вызвать аварийную ситуацию

После установки фильтра заводим двигатель ВАЗ и проверяем все соединения и сам фильтр на предмет утечек, при их наличии устраняем подтяжкой (но в меру), или заменой уплотнителей.

Необходимые меры предосторожности при замене:

1. Запрещено курить во время работ с топливной системой.
2. Работы выполнять при наличии огнетушителя.
3. Не допускается попадание бензина на слизистую и в глаза.
4. Работать необходимо при хорошем проветривании.
5. Температура окружающей среды не должна превышать 25 градусов.

Работы выполнять после полного остывания двигателя и выхлопной системы. Установка топливного фильтра производится строго в обратном порядке, что-бы не вышла из строя топливная система. Процесс замены топливного фильтра не требует специальных навыков, а учитывая вышеприведенные рекомендации, его может выполнить водитель с небольшим опытом.

Соответственно, стоимость технического обслуживания ВАЗ 21099,2109 будет значительно ниже, а автомобиль будет вести себя резвее. И конечно же, необходимо стремиться использовать только качественное топливо.

Устанавливаем новый элемент

Перед установкой нового фильтра рекомендуется сразу заменить уплотнительные кольца, которые располагаются на патрубках бензопровода. Если на фильтре имеются капли бензина, непременно вытрите их. Не сделав это, вы сами же спровоцируете уменьшение срока эксплуатации нового элемента.

Установка фидьтрующего элемента осуществляется в обратной последовательности его снятия. Но здесь важную роль играет направление данного элемента.

Направление фильтраПосмотрите на корпус. На нем имеется стрелка, которая указывает направление движения топлива по системе. Если у вас версия с двигателем 1,5 литра, тогда стрелка должна направляться от правого борта к левому. Если же это ВАЗ 2114 с 1,6-литровым силовым агрегатом, фильтр тонкой очистки топлива ваз 2114 инжекторного мотора направляется слева направо.

Вмонтировав элемент, подождите немного. Это необходимо для того, чтобы фильтр наполнился бензином и из него вышел весь избыточный воздух. Можете даже оставить автомобиль на ночь, а затем с новыми силами вернуться и завершить работу. Как вам удобнее.

Когда фильтр наполнится горючим, проверьте качество соединений, их герметичность. Чтобы сделать это, заведите мотор буквально на несколько секунд. Если после этого вы заметили подтеки бензина, значит, попробуйте плотнее насадить патрубки на фильтр. Как правило, других причин подтеков не бывает, кроме как брака самой запчасти.

Установка нового фильтра

Перед установкой нового топливного фильтра на инжекторе ВАЗ 21099, убедитесь, что у вас есть все необходимые инструменты: отвертка, ключи, тряпка для протирки поверхностей.

1. Откройте капот автомобиля и найдите топливный фильтр. Обычно он находится недалеко от топливного насоса.

2. Отсоедините провода от топливного насоса, используя отвертку. Будьте осторожны и не повредите провода и соединения.

3. С помощью ключа, ослабьте зажимы на топливных трубках, входящих и выходящих из фильтра.

4. Снимите старый фильтр и выньте его из автомобиля

Осторожно опустите фильтр, чтобы избежать разлива топлива

5. Поставьте новый фильтр на свое место, убедитесь, что он правильно встает и надежно фиксируется.

6. Затяните зажимы на топливных трубках, чтобы обеспечить надежное соединение.

7. Подсоедините провода к топливному насосу с помощью отвертки. Убедитесь, что провода правильно встают и крепятся.

8. Проверьте, нет ли утечек топлива. Визуально осмотрите места соединений трубок и убедитесь, что они герметичны.

9. Закройте капот автомобиля.

Теперь вы успешно установили новый топливный фильтр на инжекторе ВАЗ 21099. При следующей замене фильтра помните, что эту процедуру необходимо проводить через определенные интервалы, указанные в руководстве по эксплуатации автомобиля.

Проверка компрессии

Проверив компрессию, вы можете с облегчением вздохнуть или обеспокоиться, поскольку от результата зависит стоимость ремонта.

Нарушенная компрессия не редко становится причиной наличия масла в ВФ, а также вызывает ряд других проблем.

Проверка компрессии

Для работы вам потребуется:

• Компрессометр;
• Ветошь в масле, которой будете определять такт сжатия;
• Переходник для отверстий свечей. Его применяют при проверке камеры сгорания на герметичность;
• Компрессор.

Теперь приступаем к проверке.

1. Прогрейте двигатель до рабочей температуры, после чего перекройте подачу топлива.
2. В случае с карбюратором нужно снять шланг, зажать или пережать его чем-то, либо опустить в емкость.
3. Если у вас инжектор, извлеките предохранитель топливного насоса, заведите мотор и дайте ему поработать. Как только топливо в топливной рейке закончится, он сам заглохнет.
4. Отключите систему зажигания, сняв с трамблера центральный провод (на карбюраторе). У инжектора нужно отключить датчик положения коленчатого вала.
5. Из колодцев свечей удалите весь мусор, чтобы он не оказался внутри цилиндров. Открутите свечи.
6. Вставьте штуцер компрессометра, в то время как помощник заведет мотор. Стартер должен вращать двигатель, пока стрелка манометра не остановится в одном положении.
7. По аналогии замеры проводятся на каждом цилиндре, результаты записываются на бумагу.
8. Для расчета идеальной компрессии воспользуйтесь формулой — 1,2 * Степень сжатия.

Степень сжатия у вашего двигателя смотрите в руководстве по эксплуатации. Учтите также, что при измерениях возможна определенная погрешность.

Что нужно знать о проверке

1. Если показатель составил 12 атмосфер, это говорит о том, что ваш движок чуть ли не в идеальном состоянии.
2. Проверяя компрессию на холодном моторе, показатели компрессии будут существенно ниже. Проверку выполняйте только на движке с рабочей температурой.
3. Если аккумулятор частично разряжен, данные проверки также не будут соответствовать действительности.
4. Увеличение компрессии происходит за счет сгорания в цилиндрах масла.

О чем говорят результаты

Берем бумагу, где вы записали данные проверки, проведенной по всем правилам, и изучаем, что не так с мотором.

1. Показатели в диапазоне 0-4 атм говорят о высокой вероятности прогорания поршня, прокладки головки блока или клапана.
2. Компрессия 4-6 атмосфер говорит, что сломались поршневые кольца или перегородка между ними.
3. Если в каждом цилиндре получили около 8-10 атм, износилась цилиндропоршневая группа. Вскоре придется проводить капитальный ремонт.
4. 12-12,5 атм — это показатели, которые бывают у нового, обкатанного силового агрегата.
5. Если машина имеет серьезный пробег, а данные проверки показывают равные или превышающие норму цифры, вероятно в цилиндры попало масло из-за износа цилиндропоршневой группы или втулок клапанов.

Очевидно, что наличие масла в фильтре не сулит ничего хорошего. Но проблему еще можно предотвратить, если вовремя принять меры.

Безопасность

Вне зависимости от типа двигателя на вашем ВАЗ 2109, процедура замены топливоочистительного устройства обязательно должна проводиться с соблюдением определенных мер безопасности.

1. Ни в коем случае не курите, пока проводите работы по ремонту топливной системы. Наберитесь терпения. Не советуем выходить на улицу, чтобы перекурить. Ваша одежда может быть замаслена, пропитана топливом. Малейший уголек и проблем не избежать.
2. Всегда держите возле машины огнетушитель. Меняя топливоочиститель, поставьте его рядом с собой. Полезная мера, которая спасла не одного человека, и сберегла не один автомобиль.
3. Избегайте контакта топлива с глазами. Лучше всего работать в защитных очках.
4. Работы с топливной системой проводите только в хорошо проветриваемых помещениях. Если ремонт проводится зимой, лучше одеться потеплее и открыть двери гаража.
5. Не меняйте фильтр на улице во время сильной жары. Даже высокая температура воздуха, прямые лучи солнца могут стать источником возгорания.
6. Работать с топливной системой можно только тогда, когда мотор полностью остыл.

Будет полезно: Причины движения стартера при условии отказа двигателя заводиться

Огнетушитель – обязательно под рукойСогласно руководству по эксплуатации, на инжекторных ВАЗ 2109 менять топливоочиститель следует раз в 20 тысяч километров пробега. В действительности, учитывая условия эксплуатации, этот срок необходимо сократить вдвое. Что касается карбюратора, то здесь рекомендуют менять фильтр каждые 10 тысяч километров. На практике — около 7 тысяч километров пробега.

Замена данного устройства — это достаточно простая задача, с которой справится даже новичок. Наиболее важным моментом является соблюдение мер безопасности.

Проверка насоса на инжекторной «девятке»

У ВАЗ 2109 с инжекторным двигателем установлен электрический насос. Он приводится в действие, получая напряжение (12 В) от аккумуляторной батареи. Его место дислокации — непосредственно бензобак Лады. Миссия электрической помпы: доставить бензин в топливную рампу под высоким давлением. Далее из рампы горючее попадает в форсунки, которые впрыскивают его в камеру сгорания.

Если на ВАЗ 2109 инжектор не качает бензонасос, проверяются следующие элементы:

• реле бензонасоса ВАЗ 2109;
• предохранитель;
• напряжение на насос;
• провода от монтажного блока к помпе;
• давление в топливной рампе.

Исправный топливный насос должен начать работу при запуске двигателя. Звук его работы должен быть слышен под задним сиденьем. Начинаем первый этап проверки.

Этапы работы	Возможные ситуации и ваши действия
Берём индикатор напряжения и проверяем исправность реле и предохранителя, которые расположены в монтажном блоке.	Если схема подключения электрической цепи в порядке, нужно проверить подачу напряжения непосредственно на помпу. Для этого демонтируем заднее сидение автомобиля Лада 2109. Под ним находится верхняя крышка насоса и соединенный разъём провода из монтажного блока, а также сюда подводится шланг топливной магистрали. Разъединяем контакты и отвинчиваем болты на крышке.
Теперь обеспечен доступ непосредственно к насосу. Изымаем топливный насос из бензобака.	Замеряем напряжение на бензонасосе при помощи мультиметра (тестера) либо 12-вольтной лампочки. Если прибор покажет, что напряжение на бензонасос ВАЗ 2109 поступает, проблема не в электрике. Значит, следует проверять топливную систему. Ну а в случае отсутствия напряжения не стоит беспокоиться о неисправности помпы. Просто проверьте целостность провода, ведущего от монтажного блока к насосу, нет ли повреждений.
На инжекторной «девятке» следует поддерживать уровень топлива в бензобаке не мене 10 л. Это делается для того, чтобы бензонасос ни в коем случае не всосал воздух. Исправность насоса проверяем, замеряя давление в топливной рампе.	Подключаем прибор в специальное отверстие в рампе. Если напряжение в норме, а манометр не показывает давления, проблема может быть в топливном фильтре. Проверяем его целостность и пропускную способность. Если фильтр исправен, проводим проверку топливной магистрали, ведущей от бензобака к рампе.

В случае исправности всех этих деталей делаем вывод, что «полетел» сам бензонасос. Заменив помпу на новую, подключаем её и пробуем завести автомобиль. Если машина заводится, действительно проблема была в насосе. В случае отказа запуска двигателя следует более тщательно проверить топливную систему.

При отсутствии манометра производительность бензонасоса проверяется по количеству бензина, качаемого в единицу времени.

Выполнить такую проверку можно, подключив к рампе шланг и опустив его в ёмкость. Ждём, пусть топливо течёт в ёмкость одну минуту. Затем проверяем объём топлива в ёмкости. Он должен составлять от 0,5 до 1 л.

Замена сеточки-фильтра на ВАЗ 2109

Для замены фильтра грубой очистки, применяемого на инжекторном ВАЗ 2109, требуется следовать нижеизложенному пошаговому алгоритму.

Снять задний ряд сидений.

Вид без задних сидений

открутить крепления лючка.

Крышка лючка

Снять крышку.

Открытие лючка

Отсоединить провода и топливопроводы.

Открытие лючка

Отсоединить провода и топливопроводы.

Расположение проводов и топливопроводов

Открутить крепление топливного стакана.

Демонтаж

Изъять стакан.

Изъятый топливный модуль

Разобрать топливный модуль.

Сеточка в разобранном стакане

Снять фильтр-сеточку.

Демонтаж сеточки

Установить новый фильтр.

Новая сеточка

Собрать все в обратном порядке.

Смонтированный стакан

Уход за фильтром нулевого сопротивления

Как уже было сказано, за фильтром нулевого сопротивления нужен уход. Фильтр нужно снимать и мыть, данную процедуру следует выполнять, примерно, раз в 5.000 км, а если Вы ездите в какой-то особо пыльной местности, то это нужно делать еще чаще. Итак, порядок действий при уходе за фильтром нулевого сопротивления:

• снимаем нулевик с автомобиля и снимаем с него мягкой щеткой все пыль;
• теперь приступаем к пропитке фильтра специальным средством, обычно оно приобретается отдельно от фильтра;
• далее аккуратно моем фильтр в емкости с водой и затем промываем его под слабой струей воды;
• стряхиваем с фильтра воду и оставляем сушится (сушить нулевик феном или еще какими-нибудь нагревательными приборами нельзя);
• после высыхания фильтра осмотрите его, если есть светлые пятна, то фильтр необходимо пропитать специальным средством еще раз;
• устанавливаем фильтр нулевого сопротивления на автомобиль.

Демонтаж старого фильтра

1. Поднимите переднюю часть автомобиля, чтобы создать доступ до топливного бака.

2. Используя ключ или гаечный ключ, разъедините трубки от старого фильтра, удостоверившись, что под ними правильно установлены контактные группы для предотвращения расхода топлива.

3. Отверните крепежные болты, которые держат старый фильтр на месте.

4. Снимите старый фильтр с автомобиля и аккуратно выложите его на защитную подложку или газету, чтобы избежать проливания топлива на пол.

5. Проверьте старый фильтр на наличие загрязнений и повреждений. Если фильтр критически загрязнен или поврежден, замените его новым экземпляром.
